安装工程预算第四章

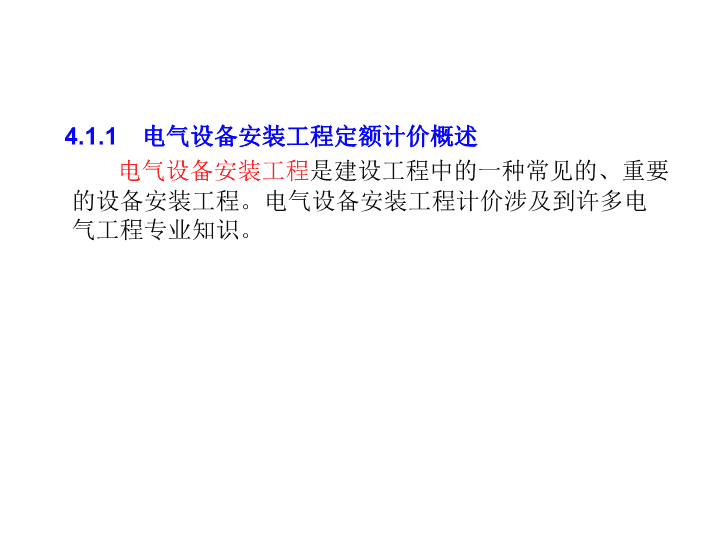

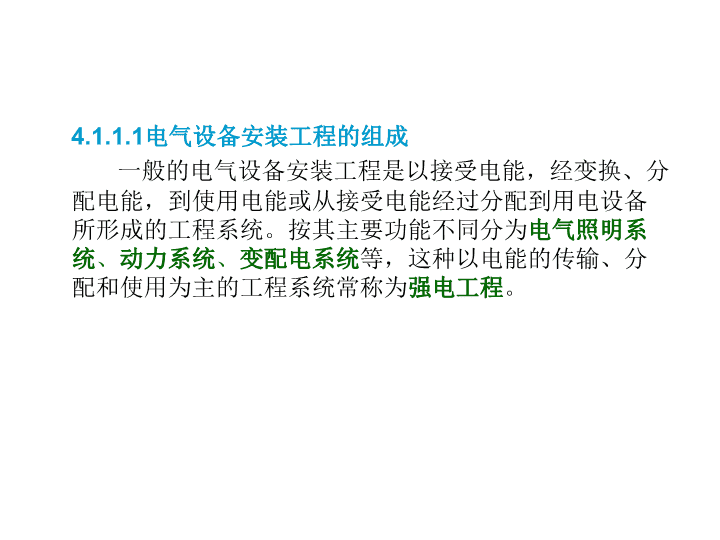

'课题4电器设备工程安装计价4.1电气设备安装工程定额计价4.2电气设备安装工程量清单计价4.3工程计价案例2.4建筑设备工程竣工结算123 4.1电气设备安装工程定额计价4.1.1电气设备安装工程定额计价概述电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。电气设备安装工程计价涉及到许多电气工程专业知识。 4.1.1.1电气设备安装工程的组成一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。4.1电气设备安装工程定额计价 1.电气照明系统将电能转换为光能的电气装置构成照明工程。它包括工矿企业生产用照明和民用建筑照明等。照明系统可分一般照明系统、局部照明系统和混合照明系统。电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。4.1电气设备安装工程定额计价 4.防雷及接地系统(1)防雷装置防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。(2)接地装置接地装置由接地体和接地线(接地母线)组成.电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。4.1电气设备安装工程定额计价 3.动力系统动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。4.1电气设备安装工程定额计价 2.变配电系统变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。4.1电气设备安装工程定额计价 4.1.1.2常用电气材料和设备(1)材料常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价（2）设备常用电气设备包括：成套高压开关柜和低压配电屏、箱、盘，随设备带来的母线支持瓷瓶，组合型成套箱式变电站，电力变压器，高压隔离开关，高压断路器，高压熔断器，互感器，电力电容器，蓄电池等。 4.1.1.3电气施工图1.电气施工图的组成电气设备安装工程施工图一般包括变配电工程图、动力工程图、照明工程图、外电工程图、防雷接地工程图等。电气施工图一般由基本图和详图两部分组成。（1）基本图电气施工图中的基本图包括图纸目录、施工图说明、系统图、平面图、立（剖）面图、控制原理图等，设备材料表也属于基本图的范围。4.1电气设备安装工程定额计价 ①施工图说明在电气施工图中，施工说明一般注明的是供电方式、电压等级、主要线路敷设形式及在图中未明确的各种电气设备安装高度、工程主要技术数据、施工和验收要求及有关事项等。②主要设备材料表设备材料表列出该项工程所需的各种主要设备、管材、导线等器材的名称、型号、规格、数量，是提供订购主要设备、材料的依据。4.1电气设备安装工程定额计价 ③电气系统图电气系统图是依据电气工程的组成和配电方式画出的，它是概括地把整个工程的供配电线路用单线连结形式表示的线路图，它不表示电气设备、电气线路的具体空间位置关系。④电气平面图电气平面图一般包括变配电工程平面图、动力平面图、照明平面图、弱电（电话、广播）平面图、室外电气工程平面图，在高层建筑中有标准层平面图，干线布置图等。4.1电气设备安装工程定额计价 ⑤控制原理图用于对用电设备的控制和保护的电器设备，一般统称为控制电器。控制原理图是根据控制电器的工作原理，用规定的图形和文字符号画成的电路展开图。它一般不表示电器元件的具体安装空间位置。4.1电气设备安装工程定额计价 （2）详图①大样图电气工程详图多为配电盘（箱、板）、控制盘盘面布置及某些安装部件的大样图。②标准图标准图是一种具有通用性质的详图，它表示一组设备或部件的具体图形和详细尺寸，便于制作安装。4.1电气设备安装工程定额计价 2.电气施工图的特点电气施工图不同于机械工程图，一般的电气平面图是在简化的土建平面图上绘制的，另外还有一些电气系统图、原理图和接线图。电气施工图的特点是：(1)简图是电气施工图的主要形式，即它是用图形符号、带注释的围框或简化外形表示系统或设备之间相互关系的图。(2）图形符号、文字符号和项目代号是构成电气施工图的基本要素。4.1电气设备安装工程定额计价 (3)电气装置和电气系统主要是由电气元件和电气连接线构成，所以电气元件和电气连接线是电气施工图描述的主要内容。(4)位置布局法和功能布局法是电气施工图中两种最基本的布局方法。(5)电气设备和线路在平面图中并不按比例画出它们的形状和外形尺寸，通常采用图例来表示的。4.1电气设备安装工程定额计价 3.电气施工图的阅读方法阅读电气施工图，不但要掌握电气安装工程的一些基本知识，还应按合理的顺序看图，才能较快地看懂电气工程图。4.1电气设备安装工程定额计价 4.1.2电气设备安装工程预算定额电气设备安装工程预算定额是电气设备安装工程定额计价的重要依据，也可作为制定企业定额和投标报价的基础。4.1.2.1电气设备安装工程预算定额》概述现行的全国电气设备安装工程预算定额是2000年版《全国统一安装工程预算定额》中的第二册（GYD－202－2000），由原电力工业部和黑龙江省建设委员会共同主编（1）定额的适用范围（2）定额的组成内容(见表4.1所示)4.1电气设备安装工程定额计价 表4.1《电气设备安装工程预算定额》组成内容定额章名称子目编号定额章名称子目编号一变压器2－1~30九防雷及接地装置2－688~752二配电装置2－31~106十10kV以下架空配电线路2－753~837三母线、绝缘线缘子2－107~235十一电气调整试验2－838~974四控制设备及低压电器2－236~378十二配管、配线2－975~1381五蓄电池2－379~426十三照明器具2－1382~1710六电机2－427~481十四电梯电器装置2－1711~1861七滑触线装置2－482~520附录一主要材料损耗率表八电缆2－521~687附录二装饰灯具安装工程（示意图集） 2使用定额应注意的问题（1）定额未计价材料的计算电气设备安装工程预算定额中的未计价材料，大部分都是主要材料。定额中用括弧表示的材料为未计价材料，其价值编制预算时应另行计算；定额中未列消耗量的主材，编制预算时应按施工图用量，按规定的损耗费增加损耗量。4.1电气设备安装工程定额计价 （2）脚手架搭拆费电气设备安装工程(10kV以下架空线路除外)脚手架搭拆费，计取标准是按工程人工费的4%计算，其中人工工资占搭拆费的25%，即脚手架搭拆费＝工程人工费×4%其中人工费＝脚手架搭拆费×25%计算基数为各分项工程人工费、超高增加费和高层建筑增加费中的人工费4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价（3）工程超高增加费除章、节说明某些分项定额已考虑高空作业因素外，凡操作物安装高度超过楼地面5m以上、20m以下的电气安装工程，其工程超高增加费按超高部分人工费的33%计算，即工程超高增加费＝超高分项工程人工费×33% 4.1电气设备安装工程定额计价【例4.1】某商务楼电气照明工程，其全部子目工程预算的人工费为58326.47元。根据图纸计算，安装高度为6m的部分灯具和管线的人工费占总人工的15%左右。试求该照明工程的超高增加费。【解】该照明工程超高增加费＝58326.47×15%×33%＝2887.16元（4）高层建筑增加费电气设备安装工程高层建筑增加费按表4.2的规定计算。该费用全部为人工工资。 4.1电气设备安装工程定额计价层　数9层以下（30m）12层以下（40m）15层以下（50m）18层以下（60m）21层以下（70m）24层以下（80m）27层以下（90m）30层以下（100m）33层以下（110m）按人工费的%1246810131619层　数36层以下（120m）39层以下（130m）42层以下（140m）45层以下（150m）48层以下（160m）51层以下（170m）54层以下（180m）57层以下（190m）60层以下（200m）按人工费的%222528313437404346表4.2高层建筑增加费费率 4.1电气设备安装工程定额计价【例4.2】某单层建筑物自室外设计标高±0.00至檐口高度为25.74m，其电气安装工程分项人工费总额为23468.49元。试问其高层建筑增加费为多少？【解】查表4－3，檐口高度为25.74m小于30m，则高层建筑增加费＝23468.49×1%＝234.68元 4.1电气设备安装工程定额计价（5）安装与生产同时进行增加费和在有害身体健康环境中施工增加费这两种增加费均属于人工费，它们的计算式为：安装与生产同时进行增加费＝（各分项工程的人工费＋子目系数增加费中的人工费）×10%在有害身体健康环境中施工增加费＝（各分项工程的人工费＋子目系数增加费中的人工费）×10%【例4.3】某车间电气安装工程的分项人工费合计为25600元，安装与生产同时且在有害身体健康环境中施工。试求这两项增加费。【解】本工程两项增加费＝25600×（10%+10%）＝5120元 4.1.3定额的套用与工程量计算电气设备安装工程涉及的范围广，分项工程项目又多，预算定额章节也较多。在编制电气设备安装工程计价时，为了不使工程项目套错定额和工程量漏算，应对整个电气工程分系统划分分项工程，分系统计算工程量。4.1电气设备安装工程定额计价 4.1.3.1电气照明系统1.照明控制设备电气照明工程的控制设备主要指照明配电箱、板以及箱内组装的各种控制开关、熔断器、计量仪表、盘柜配线等。照明工程控制设备安装，分成套型控制设备和单体控制设备安装。4.1电气设备安装工程定额计价 2.配管、配线配管、配线是指电气设备安装工程中配电线路和配电线路保护管的敷设。(1)配管配管的工作内容包括：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、刨沟、抹砂浆保护层、接地，刷漆。4.1电气设备安装工程定额计价 水平方向敷设的线管应以施工平面图的管线走向、敷设部位和设备安装位置的中心点为依据，并借用平面图上所标墙、柱轴线尺寸进行线管长度的计算，若没有轴线尺寸可利用时，则应运用比例尺或直尺直接在平面图上量取线管长度，如图4.1所示。4.1电气设备安装工程定额计价 图4.1线管水平长度计算示意图4.1电气设备安装工程定额计价 锤直方向敷设的线管（沿墙、柱引上或引下），其配管长度一般应根据楼层高度和箱、柜、盘、板、开关、插座等的安装高度进行计算，如图4.2所示。4.1电气设备安装工程定额计价 图2.2线管垂直长度计算示意图4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价图4.3为配管埋地敷设示意图。设图中配电箱安装高度底边距地1.5米，插座距地0.3米；配电箱至插座配管为沿墙、地面暗敷设，设埋地深度0.1米；则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座）＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地面入插座） 4.1电气设备安装工程定额计价图2.3埋地敷设配管长度计算平面示意图 4.1电气设备安装工程定额计价【例4.4】某电气安装工程电线管MT20在砖混结构上暗敷，按施工图已计算出配管长度为688.25米。已知MT20单位长度重量为0.765公斤／米，预算价格为3586元／吨。试求该分项工程的工程量、分项人工费、分项材料费、分项机械费、分项直接费。 4.1电气设备安装工程定额计价【解】按题意，该分项工程应套用定额2－982分项工程量688.25÷100＝6.883（100米）分项人工费137.00×6.883＝942.97（元）分项材料费有两项：辅材费33.06×6.883＝227.55（元）主材单价　（103.000）×0.765×10－3×3586＝282.56（元／100m）主材费282.56×6.883＝1944.86（元）分项机械费17.84×6.883＝122.79（元）分项直接费187.90×6.883＋1944.86＝3238.18（元） （2）配线配线工程定额按不同的配线形式编有管内穿线，瓷夹板配线，塑料夹板配线，鼓形绝缘子配线，针式绝缘子配线，蝶式绝缘子配线，木槽板配线，塑料槽板配线，塑料护套明敷配线，以及线槽配线等。①管内穿线定额分照明线路、动力线路和多芯软导线，并按导体材料、导线截面积及芯数划分项目。4.1电气设备安装工程定额计价 照明线路管内穿线，套用定额2－1169～1173，当导线截面积大于或等于6平方毫米时，应执行动力线路相应项目。动力线路管内穿线，套用定额2－1174～1211。多芯软导线管内穿线，套用定额2－1212～1226。工程量计量单位：100m、100m／束，工程量按施工图图示单线（束）延长米计算。计算管内穿线工程量可与计算配管工程量同时进行，计算式如下：管内穿线工程量＝管内穿线单线长度（m）÷1004.1电气设备安装工程定额计价 图4.4为导线与柜、箱、设备等相连预留长度示意图。规定的导线预留长度，详见表4.3。图2.4导线与柜、箱、设备等相连预留长度示意图4.1电气设备安装工程定额计价 表4.3连接设备导线（每一根线）预留长度表序号项目预留长度说明1各种开关箱、柜、板高＋宽盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀开关、起动器、母线槽进出线盒等0.3米以安装对象中心算起3由地坪管子出口引至动力接线箱1米以管口计算4电源与管内导线连接（管内穿线与软、硬母线接头）1.5米以管口计算5出户线1.5米以管口计算4.1电气设备安装工程定额计价 ②塑料护套线明敷配线定额项目按建筑物结构、护套线芯数(二芯、三芯)和单根线芯截面积大小等因素划分，使用时分别套用定额2－1313～1336。如塑料护套线BVV－2×2.5在木结构上明敷设，套用定额2－1313，而在砖混结构上明敷时，则套用2－1319。工程量计量单位：100m，工程量按施工图图示分二芯、三芯线路延长米计算，包括水平及绕梁、柱和上下走向的垂直长度加规定的预留线长度。4.1电气设备安装工程定额计价 (3)接线箱、盒安装在配管配线工程中，无论是明配还是暗配均存在线路接线盒（分线盒）、接线箱、开关盒、灯头盒以及插座盒的安装。接线箱定额按明装、暗装及接线箱的不同规格（半周长）划分项目，使用时套用2－1373～1376；接线盒按接线盒、开关盒、普通接线盒、防爆接线盒、钢索上接线盒及明装、暗装划分子目，使用时套用2－1377～1381。如，暗装开关盒套用2－1378，而暗装灯头盒则套用2－1377。工程量计量单位：10个；工程量按施工图图示数量计算，或按施工工艺及规范要求计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价线路接线盒（分线盒）产生在管线的分支处或管线的转弯处。暗装的开关、插座应有开关接线盒和插座接线盒，暗配管线到灯位处应有灯头接线盒。钢管配钢质接线盒，塑料管配塑料接线盒，如图2.5所示。 图2.5电气平面接线盒示意4.1电气设备安装工程定额计价 3.照明器具安装照明器具安装定额由照明灯具安装，开关、按钮、插座安装，安全变压器、电铃及风扇安装，盘管风机开关等电器安装四部分组成。4.1电气设备安装工程定额计价 (1)照明灯具安装定额按灯具种类及其安装形式划分项目，编有普通灯具，装饰灯具，荧光灯具，工厂灯及防水防尘灯，工厂其他灯具，医院灯具，路灯等七大类型。①普通灯具安装套用定额2－1382～1396，普通灯具安装定额适用范围见表4.4。如软线吊灯套用2－1389，一般墙上灯座套用2－1396。②装饰灯具安装套用定额2－1397～1580。装饰灯具安装定额适用范围见表4.5。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价③荧光灯具安装应按灯具的安装形式、灯具种类、灯管数量，套用定额2－1581～1596。如成套型吊链式双管荧光灯套用2－1589，而吸顶式套用2－1595。荧光灯具安装定额适用范围见表4.6。④工厂灯及防水防尘灯安装应区别不同安装形式，套用定额2－1597～1604。工厂灯及防水防尘灯安装定额适用范围见表4.7。⑤工厂其他灯具安装应区别不同灯具类型、安装形式、安装高度，套用定额2－1605～1626。工厂其他灯具安装定额适用范围见表4.8。 4.1电气设备安装工程定额计价⑥医院灯具安装应区别灯具种类，套用定额2－1627～1630。医院灯具安装定额适用范围见表2.9。⑦路灯安装应区别不同臂长，不同灯数，套用定额2－1631～1634。工厂厂区内、住宅小区内路灯安装执行本册定额，城市道路的路灯安装执行《全国统一市政工程预算定额》。路灯安装定额范围见表2.10 4.1电气设备安装工程定额计价表4.4普通灯具安装定额适用范围定额名称灯具种类圆球吸顶灯材质为玻璃的螺口、卡口圆球独立吸顶灯半圆球吸顶灯材质为玻璃的独立的半圆球吸顶灯、扁圆罩吸顶灯、平圆型吸顶灯方型吸顶灯材质为玻璃的独立的矩型罩吸顶灯、方型罩吸顶灯、大口方罩顶灯软线吊灯利用软线为垂吊材料、独立的，材质为玻璃、塑料、搪瓷，形状如碗伞、平盘灯罩组成的各式软线吊灯吊链灯利用吊链作辅助悬吊材料、独立的，材质为玻璃、塑料罩的各式吊链灯防水吊灯一般防水吊灯一般弯脖灯圆球弯脖灯、风雨壁灯一般墙壁灯各种材质的一般壁灯、镜前灯软线吊灯一般吊灯头声光控座灯头一般声控、光控座灯头座灯头一般塑胶、瓷质座灯头 4.1电气设备安装工程定额计价表4.5装饰灯具安装定额适用范围定额名称灯具种类（形式）吊式艺术装饰灯具不同材质、不同灯体垂吊长度、不同灯体直径的蜡烛灯、挂片灯、串珠（穗）、串棒灯、吊杆式组合灯、玻璃罩（带装饰）灯吸顶式艺术装饰灯具不同材质、不同灯体垂吊长度、不同灯体几何形状的串珠（穗）、串棒灯、挂片、挂碗、挂吊蝶灯、玻璃（带装饰）灯荧光艺术装饰灯具不同安装形式、不同灯管数量的组合荧光灯光带，不同几何组合形式的内藏组合式灯，不同几何尺寸、不同灯具形式的发光棚，不同形式的立体广告灯箱、荧光灯光沿几何形状组合艺术灯具不同固定形式、不同灯具形式的繁星灯、钻石星灯、礼花灯、玻璃罩钢架组合灯、凸片灯、反射挂灯、筒形钢架灯、U型组合灯、弧形管组合灯标志、诱导装饰灯具不同安装形式的标志灯、诱导灯水下艺术装饰灯具简易形彩灯、密封形彩灯、喷水池灯、幻光型灯点光源艺术装饰灯具不同安装形式、不同灯体直径的筒灯、牛眼灯、射灯、轨道射灯草坪灯具各种立柱式、墙壁式的草坪灯歌舞厅灯具各种安装形式的变色转盘灯、雷达射灯、幻影转彩灯、维纳斯旋转彩灯、卫星旋转效果灯、飞蝶旋转效果灯、多头转灯、滚筒灯、频闪灯、太阳灯、雨灯、歌星灯、边界灯、射灯、泡泡发生器、迷你满天星彩灯、迷你单立（盘彩灯）、多头宇宙灯、镜面球灯、蛇光管 4.1电气设备安装工程定额计价表4.6荧光灯具安装定额适用范围定额名称灯具种类组装型荧光灯单管、双管、三管吊链式、吸顶式、现场组装独立荧光灯成套型荧光灯单管、双管、三管、吊链式、吊管式、吸顶式、成套独立荧光灯 4.1电气设备安装工程定额计价表4.7工厂灯及防水防尘灯安装定额适用范围定额名称灯具种类直杆工厂吊灯配照(GC1－A)、广照(GC3－A)、深照(GC5－A)、斜照(GC7－A)、圆球(GC17－A)、双罩(GC19－A)吊链式工厂灯配照(GC1－B)、深照(GC3－B)、斜照(GC5－C)、圆球(GC7－B)、双罩(GC19－A)、广照(GC19－B)吸顶式工厂灯配照(GC1－C)、广照(GC3－C)、深照(GC5－C)、斜照(GC7－C)、双罩(GC19－C)弯杆式工厂灯配照(GC1－D/E)、广照(GC3－D/E)、深照(GC5－D/E)、斜照(GC7－D/E)、双罩(GC19－C)、局部深罩(GC26－F/H)悬挂式工厂灯配照(GC21－2)、深照(GC23－2)防水防尘灯广照(GC9－A、B、C)、广照保护网(GC11－A、B、C)、散照(GC15－A、B、C、D、E、F、G) 4.1电气设备安装工程定额计价表4.8工厂其他灯具安装定额适用范围定额名称灯具种类防潮灯扁形防潮灯(GC－31)、防潮灯(GC－33)腰形舱顶灯腰形舱顶灯CCD－l碘钨灯DW型、220V、300～1000W管形氙气灯自然冷却式220V/380V20kW内投光灯TG型室外投光灯高压水银灯镇流器外附式镇流器具125～450W安全灯(AOB－l、2、3)、(AOC-l、2)型安全灯防爆灯CBC－200型防爆灯高压水银防爆灯CBC－l25/250型高压水银防爆灯防爆荧光灯CBC－1/2单/双管防爆型荧光灯 4.1电气设备安装工程定额计价表4.9医院灯具安装定额适用范围定额名称灯具种类病房指示灯病房指示灯病房暗脚灯病房暗脚灯无影灯3～12孔管式无影灯 4.1电气设备安装工程定额计价表4.10路灯安装定额范围定额名称灯具种类大马路弯灯臂长1200mm以下、臂长1200mm以上庭院路灯三火以下、七火以下 4.1电气设备安装工程定额计价注意问题：由于装饰灯具品种、名称、型号、规格繁杂，实际应用时往往不能与定额项目“对号入座”，为此定额在附录二中编列了“装饰灯具安装工程示意图集”，编制预算时可按实际灯具的种类、名称、规格及安装形式对照示意图号，套用相应项目。 (2)开关、按钮、插座安装定额的项目划分，开关安装分拉线开关、明装板把开关、单控、双控和单联、多联板式暗开关，使用时应区别开关安装形式，开关种类，开关极数以及单控与双控，套用定额2－1635～1648。一般按钮应区别安装形式，套用定额2－1649～1651。4.1电气设备安装工程定额计价 (3)风扇安装定额项目分吊扇、壁扇和轴流排气扇类型，但不分规格。使用时套用定额2－1702～1704。定额未包括风扇本身的价值。工程量计量单位：台，工程量按施工图图示数量计算。(4)其他电器安装门铃安装，定额不分大小、规格，使用时只按明装、暗装套用2－1700、1701。工程量计量单位为“10个”。4.1电气设备安装工程定额计价 4.电气调整试验(1)送配电系统调试照明工程送配电设备系统调试，套用定额2－849“1kV以下交流供电设备系统调试”，1kV以下交流供电设备系统调试定额适用于各种低压供电回路的系统调试，包括低压动力系统、变配电系统等。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价注意问题：在划分系统时，凡回路中有需要进行调试的元件可划分为一个系统。需作调试的元件指：仪表、继电器和电磁开关。1kV以下的总送配电装置，如电源屏至分配电箱的供电回路，有几个分回路，就算几个“系统调试”，其中三相四线只算一个回路。 (2)事故照明切换装置调试事故照明切换装置，套用定额2－875，按设计凡能完成直、交流切换的一套装置为一个调试系统（1台）计算，但不包括供电回路调试，应按相应定额项目另行计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价【例4.5】某办公楼照明工程局部平面布置如图4.6所示。建筑物为混合结构，层高3.3m。灯具为成套型，开关安装距楼地面1.4m；配电线路导线为BV－2.5，穿电线管沿天棚、墙暗敷设，其中2～3根穿MT15，4根穿MT20。试按工程量计算表式列出该房间轴线内的所有电气安装分项工程名称，计算出各分项工程量。图4.6办公楼照明工程局部平面布置图【解】根据定额套用与工程量计算规则，按照电气照明工程系统组成，可按照明控制设备、配管配线、照明器具、接线盒等顺序计算工程量，如表4.11所示。 4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价表4.11工程量计算表灯至开关水平序号定额编号项目名称单位计算式数量12－981电线管暗配MT15100m进线至灯水平1.95＋灯至风扇水平1.20＋灯至风扇水平1.20＝4.35米4.35÷100＝0.0440.04422－982电线管暗配MT20100m＋灯至开关垂直（3.30－1.40）＝1.38＋1.90＝3.28米3.28÷100＝0.0330.03332－1172管内穿线BV－2.5100m(1)+(2)=23.02米23.02÷100＝0.2300.230(1)MT15两线4.35×2＋局部三线1.20=9.90米 4.1电气设备安装工程定额计价(2)MT20四线3.28×4＝13.12米42－1595吸顶式双管荧光灯安装10套2÷100.252－1638双联板式暗开关安装10套1÷100.162－1702吊风扇安装台1172－1377暗装钢质灯头盒安装10个3÷100.382－1378暗装钢质开关盒安装10个2÷100.2 4.1.3.2防雷及接地系统防雷及接地系统计价的编制，主要应用第九章防雷及接地装置的有关项目，该章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置，但不适应采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。4.1电气设备安装工程定额计价 （1）避雷针制作、安装定额项目分为普通避雷针制作、安装及独立避雷针安装。避雷针制作按钢管、圆钢及针长划分子目，避雷针安装按安装地点、安装高度划分子目。使用时避雷针制作套用定额2－704～710，避雷针安装套用定额2－711～736，独立避雷针安装套用定额2－737～740。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价注意问题：避雷针制作的未计价主要材料是：针尖、针体材料（如钢管、圆钢、铜质针尖等）。避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件”制作定额。普通避雷针安装在木杆和水泥杆上，包括避雷引下线安装。避雷针安装均已考虑了高空作业的因素。 （2）避雷网安装定额按沿混凝土块敷设、沿折板支架敷设、混凝土块制作、利用圈梁钢筋均压环敷设和柱子主筋与圈梁钢筋焊接划分子目。使用时套用定额2－748～752。避雷网敷设以“10m”为计量单位，工程量按施工图图示延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，即避雷网敷设长度（m）＝施工图设计长度（m）×（1＋3.9%）4.1电气设备安装工程定额计价 混凝土块制作以“10块”为计量单位，工程量按施工图图示数量计算，施工图未说明时，避雷网直线段可按1～1.5米／1块、转弯段可按0.5～1米／1块考虑。均压环敷设以“10m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。柱子主筋与圈梁钢筋焊接计量单位：10处，每处按两根主筋与两根圈梁钢筋焊接连接考虑，超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数，按施工图规定的设计计算。4.1电气设备安装工程定额计价 注意问题：高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额。防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地线考虑的。如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”定额。4.1电气设备安装工程定额计价 （3）半导体少长针消雷装置安装半导体少长针消雷装置作为新型的防雷设备，应用日渐广泛。它的安装可按施工图设计安装高度，分别执行定额2－741～743。工程量计算以“套”为计量单位，按施工图设计数量计算，装置本身由设备制造厂成套供货。注意问题，半导体少长针消雷装置安装已考虑了高空作业的因素。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价（4）避雷引下线敷设定额按不同敷设方式划分子目，有利用金属构件引下，沿建筑物、构筑物引下，利用建筑物主筋引下和断接卡子制作、安装，使用时分别套用定额2－744～747。避雷引下线敷以“10m”为计量单位，工程量按施工图图示延长米计算。断接卡子制作、安装以“10套”为计量单位，按施工图设计规定的数量计算其工程量，接地检查井内的断接卡子安装按每井一套计算。注意问题，利用铜绞线作接地引下线时，配管、穿铜绞线执行第十二章中同规格的相应项目。 （5）接地极（板）制作、安装定额项目分为钢管、角钢、圆钢接地极和铜、钢接地极（板、块），分普通土、坚土，使用时套用定额2－688～695。接地极制作安装以“根”为计量单位，工程量按施工图图示数量计算，其长度按设计长度计算，设计无规定时，每根长度按2.5米计算。若设计有管帽时，管帽另按加工件计算。注意问题：钢管、角钢、圆钢、铜板、钢板均为未计价主材。接地极材料一般应按镀锌考虑。工程如果利用基础钢筋作接地体，则不套用本定额。4.1电气设备安装工程定额计价 （6）接地母线敷设定额分户内、户外接地母线和铜接地绞线敷设，户外接地母线和铜接地绞线敷设还按截面划分子目。使用时套用定额2－696～700。接地母线敷设，按施工图设计长度以“10米”为计量单位计算工程量，其长度应按图示延长米另加3.9%的附加长度计算，即接地母线敷设敷设长度（m）＝施工图设计长度（m）×（1＋3.9%）4.1电气设备安装工程定额计价 注意问题：户外接地母线敷设定额系按自然地坪和一般土质综合考虑的包括地沟的挖填土和夯实工作，执行本定额时不应再计算土方量。如遇有石方、矿渣、积水、障碍物等情况时可另行计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价（7）接地跨接线安装接地线遇有障碍时，需跨越而相连的接头线称为跨接线。接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时钢轨与钢轨的连接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等地方。定额分、构架接地及钢铝窗接地，使用时套用定额2－701～703。工程量计算时，接地跨接线、钢铝窗接地以“10处”为计量单位，构架接地以“处”为计量单位，工程量按施工图图示数量计算。 注意问题：金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，箱、盘、柜、盒等的安装定额、配管定额均已包括了该工作内容，不得再计算为接地跨接线工程量。高层建筑六层以上的金属窗，设计部门一般要求接地。钢铝窗接地工程量应按施工图设计规定接地的金属窗数量进行计算。4.1电气设备安装工程定额计价 （8）接地装置调试接地装置调试主要是对接地装置的接地电阻值进行测试，以确定接地装置是否达到工程设计要求。接地装置调试，定额分为独立接地装置调试和接地网调试，使用时分别套用定额2－885和2－886。独立接地装置调试以“组”为计量单位，接地网以“系统”为计量单位，工程量按施工图图示数量计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价注意问题：独立的接地装置按“组”计算，如一台柱上变压器有一个独立的接地装置，若测试一次，即按一组计算。避雷针接地电阻的测定，每一避雷针均有单独接地网（包括独立的避雷针、烟囱避雷针等），均按一组计算。接地网接地电阻的测定，发电厂或变电站连为一体的母网，按一个系统计算；自成母网不与厂区母网相连的独立接地网，另按一个系统计算，如厂区内某一独立变电所接地网不与厂区母网相连，则应按一个系统计算。大型建筑群各有自己的接地网（接地电阻值设计有要求），虽然的最后也将各接地网联在一起，但应按一个系统计算。接地装置调试定额适用于所有电气设备安装工程的接地装置调试。 4.1电气设备安装工程定额计价【例4.6】某住宅楼防雷工程平面布置如图4.7所示。避雷网在平屋顶四周沿檐沟外折板支架敷设，其余沿混凝土块敷设。折板上口距室外地坪19米，避雷引下线均沿外墙引下，并在距室外地坪0.5米处设置接地电阻测试断接卡子，土壤为普通土。试按工程量计算表式列出该工程的所有分项工程名称，套用的定额编号，并计算出各分项工程量。【解】根据定额套用与工程量计算规则，按照防雷及接地工程系统组成，可按接闪器、引下线、接地装置、接地调试的顺序计算工程量，如表4.12所示。 4.1电气设备安装工程定额计价图4.7某住宅防雷接地平面布置图 4.1电气设备安装工程定额计价表4.12工程量计算表序号定额编号项目名称单位计算式数量12－749避雷网沿折板支架安装镀锌圆钢Φ1010m51.4（A轴全长）＋51.4（D轴全长）＋1.5×8（D轴凹凸部分）＋7（1轴全长）＋7（17轴全长）＝128.8米128.8×（1＋3.9%）÷10＝13.38213.17522－748避雷网沿混凝土块支架安装　镀锌圆钢Φ1010m8.5－1.5（9轴全长减去凹凸部分）＝7.0米7.0×（1＋3.9%）÷10＝0.7270.72732－750混凝土块制作10块7块（直线段敷设按1～1.5米/块考虑）7÷10＝0.70.742－745避雷引下线敷设镀锌圆钢Φ1010m19×5（楼总高×引下线根数）－0.45×5（断接卡子距室外地坪高）＝92.75米92.75÷10＝9.2759.27552－747断接卡子制作、安装10套5套（每根引下线一套）5÷10＝0.50.562－690接地极制作、安装L50×5，H＝2500根9根　按图示数量计算972－697户外接地母线敷设－40×410m[3（距墙）＋0.7（埋深）＋0.45（断接点高）]×5（5处）＋3.5（地极间距）×6（6段）＝41.75米41.75×（1＋3.9%）÷10＝4.3384.33882－885独立接地装置调试组3组（按每组接地装置测试计算）3 4.1.3.3动力系统动力系统安装范围比较广泛，内容也比较多。计价编制主要应用第四章控制设备及低压电器，第六章电机，第七章滑触线装置，第八章电缆，第十一章电气调整试验，第十二章配管配线等章节的有关项目。1、开关、控制设备安装（1）成套开关控制设备低压开关柜（包括板式屏）安装，不分型号、规格均套用定额2－240；低压电容器柜套用定额2－251。42.1电气设备安装工程定额计价 （2）单独安装的开关控制设备控制开关及熔断器安装，定额项目套用及工程量计算方法与照明系统的相同。控制器安装，定额分主令、鼓型和凸轮两大类型，使用时不分型号、规格，分别套用定额2－288～289。注意问题：动力工程中单独安装各类控制开关的配电板或配电箱，应另套配电箱或配电板的有关定额，编制方法与照明系统相同。4.1电气设备安装工程定额计价 2、电机、设备检查接线施工及验收规范规定，电机（发电机或电动机）安装运行前应进行检查，故动力工程预算应计算“电机检查接线”费用。（1）电机检查接线小型电机检查接线定额按其额定功率划分项目，如小型直流电机套用定额2－433～437；小型交流异步电机套用定额2－438～442；小型交流同步电机套用定额2－443～447；、小型防爆式电机套用定额2－448～452；小型立式电机套用定额2－453～456。大中型电机则按每台重量或平均每吨套用定额2－457～461；微型电机套用定额2－462。4.1电气设备安装工程定额计价 (2）焊接或压接铜接线端子，压铝接线端子多股线芯导线在同电机或设备连接时一般都需要有接线端子，以保证连接可靠。铜芯导线采用锡焊或机械压接铜接线瑞子，铝芯导线采用机械压接铝接线端子。4.1电气设备安装工程定额计价 3、电缆在电缆工程中，电缆有直接埋地、穿保护管、沿桥架等敷设方式。电缆工程应套用第八章定额，该定额同样也适用于照明、变配电等系统的所有10kV以下的电力电缆和控制电缆敷设。1）电缆沟挖填土（石）方、人工开挖路面电缆沟挖填土（石）方按电缆沟的土质不同，分别套用定额2－521～524；人工开挖路面按路面情况不同，分别套用定额2－525～528。电缆沟挖填以“m3”为计量单位，工程量除特殊要求外，可按表4.13计算。人工开挖路面以“m2”为计量单位，工程量按施工图图示数量计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价表4.13直埋电缆的挖、填土（石）方量项目电缆根数1～2每增一根每米沟长挖方量（m3）0.450.153注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量(深度按规范的最低标准)，即V＝（上口宽＋下口宽）×沟深×0.5；②每增加一根电缆，其宽度增加170mm，即每米沟长增加0.153m3；③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时多挖的土方量应另行计算。 2）电缆沟内铺砂盖砖铺砂盖砖套用定额2－529～530；铺砂盖保护板套用2－531～532；揭（盖）盖板套用2－534～535。工作内容为：调整电缆间距、铺砂、盖砖（或保护板）、埋设标桩、揭（盖）盖板。工程量计量单位为“100m”，工程量按图示延长米计算。4.1电气设备安装工程定额计价 3）电缆保护管电缆保护管按管材、管径不同，套用定额2－536～539；顶管按管长套用套用定额2－540～541。工程量计算时，电缆保护管、顶管分别以“10m”和“根”为计量单位，工程量按图示设计长度计算。4.1电气设备安装工程定额计价 4）电缆桥架安装电缆桥架安装的工作内容包括：运输、组对、吊装、固定；弯头或三、四通修改、制作组对；切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等。钢制桥架安装，套用定额2－542～562；玻璃钢桥架套用定额2－563～576；铝合金桥架套用定额2－577～590；组合桥架及桥架支撑架套用定额2－591～592。桥架安装在工程量计算时，以“10m”或“100片”为计量单位，工程量按施工图设计数量计算，不扣除弯头、三通、四通等所占长度；组合桥架以每片长度2m作为一个基础片计算。4.1电气设备安装工程定额计价 5）电缆敷设电缆敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10kV以下的电力电缆和控制电缆均不分结构和型号，一律按相应的电缆线芯材料、单芯截面执行定额。电缆敷设工程量计算以“100m”为计量单位，工程量按施工图设计敷设路径的水平和垂直延长米长度，加上表4.14规定增加的附加长度计算。4.1电气设备安装工程定额计价 表4.14电缆敷设的附加长度4.1电气设备安装工程定额计价序号项目预留长度（附加）说明1电缆敷设弛度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2.0m规范规定最小值3电缆进入沟内或吊架时引上（下）预留1.5m规范规定最小值4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2.0m检修余量最小值7电缆进控制、保护屏及模拟盘等高＋宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范最小值 单根电缆长度＝（水平长度＋垂直长度＋预留长度）×（1＋2.5%）公式中部分长度组成情况如图2.8所示。L1为电缆水平长度；H1＋H2为垂直长度；h1、h2为电缆终端头预留长度；l1为电缆进入沟内预留长度；l2、l3为电缆中间接头盒两端预留长度；l4为电缆进入建筑物预留长度。4.1电气设备安装工程定额计价 图4.8电缆敷设长度组成示意图4.1电气设备安装工程定额计价 6）电缆头制作安装电力电缆头制作安装按以下因素套用定额：户内、户外；制作、安装工艺；终端头、中间头；电压等级；单芯截面积。控制电缆头制作安装按以下因素套用定额：终端头、中间头；线芯数。4.1电气设备安装工程定额计价 4、配管、配线1）线槽配线采用薄形钢板弯制成各种形状、规格的槽形板，并配以活动盖板的配线器材，称为线槽。将线槽逐段连接成实际需要的长度，固定在车间墙壁上或支架上，然后在线槽内配线，称为线槽配线。4.1电气设备安装工程定额计价 2）车间带形母线安装，车间带形母线安装定额编有沿屋架、梁、柱、墙安装和跨屋架、梁、柱安装两种。母线沿屋架、梁、柱、墙安装，这是指母线与屋架、梁、柱、墙平行走向的安装、与柱子上下走向的安装。定额项目分铝母线、钢母线两种，并以母线的截面积大小划分子目。使用时套用定额2－1354～1360。母线跨屋架、梁、柱安装，是指母线跨越屋架、梁、柱走向的安装。定额项目也是分铝母线、钢母线两种，并以母线的截面积大小划分子目，使用时套用定额2－1361～1367。4.1电气设备安装工程定额计价 5、电气调整试验1）送配电设备系统调试动力系统与照明系统一样，也需要进行送配电设备系统调试。套用定额2－849，但从配电箱直接至电动机的供电回路已包括在电动机的系统调试定额内。2）硅整流设备、可控硅整流装置调试一般硅整流装置调试，按额定电流等级套用定额2－892、893，电解硅整流装置调试，按额定电流等级套用定额2－894、895，可控硅整流装置调试，以额定电流大小区分规格，套用定额2－896～899，以“系统（台）”为计量单位，工程量按施工图设计数量计算。4.1电气设备安装工程定额计价 3）电机调试①普通小型直流电动机调试，直流电动机系指用普通开关直接控制的直流电动机。使用时按电动机的功率大小分别套用2－900～904。励磁机调试亦适用本定额。②普通交流同步电动机调试，按电压等级、是否降压起动和电机功率分别套用2－921～928。③低压交流异步电动机调试，按笼型机、绕线机及控制保护类型分别套用2－929～935。④微型电机调试，套用2－959，定额适用于各种类型的交、直流微型电机的调试。4.1电气设备安装工程定额计价 4）电动机组及联锁装置调试电动机组调试按电动机台数、功率，套用定额2－961、962；电动机联锁装置调试按联锁电机台数，套用定额2－963～965。电动机联锁装置调试不包括电机及其起动控制设备的调试。工程量计算以“组”为计量单位，按施工图图示数量计算。4.1电气设备安装工程定额计价 4.1.3.4变配电系统编制计价时主要应用本册定额第一章变压器，第二章配电装置，第三章母线、绝缘子，第十一章电气调整试验等章节的有关项目。1、变电设备安装（1）变压器安装定额按油浸式变压器和干式变压器两大类型，并按变压器额定容量等级划分项目。油浸式变压器安装套用定额2－1～7。这部分定额同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器定额乘以系数2.0、整流变压器执行同容量电力变压器定额乘以系数1.60。干式变压器安装套用定额2－8～14。干式变压器如果带有保护外罩时，人工和机械乘以系数1.2。4.1电气设备安装工程定额计价 （2）变压器干燥定额项目的划分及工作量计算同上述变压器安装，使用时套用定额2－23～29。变压器通过试验，判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才能计取此项费用。（3）变压器油过滤变压器油过滤只有一条子目，即执行定额2－30。变压器油过滤不论过滤多少次，直到过滤合格为止，工程量计量单位为“吨”，工程量按实际需要过滤的总重量计算，或查对变压器生产厂产品技术资料所规定的充油量计算。4.1电气设备安装工程定额计价 2、配电装置安装(1）断路器、隔离开关、负荷开关安装断路器安装，按断路器类型、额定电流的大小，套用定额2－31～42；隔离开关、负荷开关安装按额定电流的大小，套用定额2－45～49。（2）互感器安装电压互感器安装，定额不分设备是油浸式或浇注式、安装于室内或室外、安装于基础上或支架上，均套用定额2－53。电流互感器安装，定额以一次侧额定电流大小划分项目，不分电流互感器的具体型号、规格及其安装形式。使用时套用定额2－54～57。4.1电气设备安装工程定额计价 (3）熔断器安装配电装置中的熔断器指1kV以上的高压熔断器，定额只有一个子目，不论装于室内或室外以及装于柱上、墙上或构架上，均套用2－58。(4）避雷器安装避雷器安装，定额按电压等级划分子目，不分室内外、支架上、墙上或基础上等安装方式，使用时套用定额2－59、60。4.1电气设备安装工程定额计价 （5）电力电容器安装移相式及串联电容器按单个重量划分子目，套用定额2－77～80；集合式并联电容器按单个重量套用定额2－81～83。（6）并联补偿电容器组架安装并联补偿电容器组架安装应区分不同排列形式和层数，套用定额2－84～88，以“台”为计量单位，工程量按图示数量计算。4.1电气设备安装工程定额计价 （7）成套高压配电柜安装高压配电柜安装定额分单母线和双母线，并按各类配电柜内是否装有断路器，互感器及其他开关设备划分定额子目，使用时套用定额2－92～98。（8）组合式成套箱式变电站安装定额按箱式变电站是否带有高压开关柜和变压器容量划分子目。不带高压开关柜的箱式变电站的高压侧进线一般采用负荷开关，套用定额2－99～101；带高压开关柜的箱式变电站套用2－102～106。（9）配电装置安装注意问题配电装置安装定额不包括以下工作内容，另执行本册相应定额：端子箱安装、设备支架制作及安装、绝缘油过滤、基础槽（角）钢安装。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价3、母线、绝缘（1）绝缘子安装①支持绝缘子安装定额按户内、户外及绝缘子底座安装孔数划分子目，使用时套用定额2－108～113。计量单位：10个，工程量按图示或实际使用个数计算。绝缘子安装定额未包括绝缘子本身价值，应另行计算。②穿墙套管安装定额不分穿墙套管的型号、电流大小、水平安装、垂直安装、安装在墙上或其他设备的箱壳上，仅编制了一个子目2－114。 （2）母线安装母线安装定额按母线种类分软母线、组合软母线、带形硬母线、槽形母线、共箱母线、低压封闭式插接母线槽、重型母线以及各种母线的引下线、跳线与设备连接线、母线伸缩接头（补偿器）等项目。一般10kV电压等级变配电工程中通常采用带形硬母线、低压封闭式插接母线槽。4.1电气设备安装工程定额计价 ①带形母线安装定额按母线材质、每相片数及每片母线截面积划分子目。使用时带形铜母线套用2－127～136；带形铝母线套用2－137～146。计量单位：10m/单相，工程量按图示单相延长米加规定的预留长度计算。规定的预留长度见表4.15。4.1电气设备安装工程定额计价 序号项目预留长度说明1带型、槽型母线终端0.3从最后一个支持点算起2带型、槽型母线与分支线连接0.5分支线预留3带型母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1.0从设备端子接口算起5槽型母线与设备连接0.5从设备端子接口算起表4.15硬母线配置安装预留长度　（单位：m/根）4.1电气设备安装工程定额计价 ②带形母线引下线安装带形母线安装与带形母线引下线安装的区别在于：某段母线，若其一端与馈线相连接，另一端与设备（如变压器、隔离开关等）相连接，则该母线称为母线引下线。定额按母线材质、每相片数及每片母线截面积大小划分子目。使用时带形铜母线引下线套用2－147～156；带形铝母线引下线套用2－157～166。4.1电气设备安装工程定额计价 ③带形母线伸缩节头安装定额区分不同材质和每相片数，使用时带形铜母线伸缩节头套用定额2－167～171；铜过渡板安装套用定额2－172；带形铝母线伸缩节头套用定额2－173～177。④低压封闭式插接母线槽安装低压封闭式插接母线槽安装，定额区分母线每相导体额定电流的大小，使用时套用定额2－206～210；封闭式母线槽进出分线箱安装，定额按分线箱额定电流的大小划分子目，使用时套用定额2－211～214。4.1电气设备安装工程定额计价 4、电气调整试验（1）电气调试概述电气设备安装工程的电气调试，主要应用定额第十一章电气调整试验的内容。本章内容包括电气设备的本体试验和主要设备的分系统调试。主要设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试定额之内。电气调试系统的划分以电气系统图为依据，图4.9为变配电系统调试示意图4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价图4.9变配电系统调试示意图 （2）送配电设备系统调试送配电设备系统调试定额适用于各种送配电设备系统调试，定额项目分为交流供电和直流供电两种类型，而每种类型又按电压等级划分子目。1kV以下交流供电设备系统调试定额为综合定额，套用定额2－849。10kV以下交流供电设备系统调试定额为单项定额，套用定额2－850～852。直流供电设备系统调试，按500、1650V划分子目，套用定额2－853～854。)4.1电气设备安装工程定额计价 （3）变压器系统调试10kV电力变压器系统调试，按变压器的容量大小套用定额2－843～848。以“系统”为计量单位，工程量按施工图图示数量计算。其工作内容为：变压器、断路器、互感器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。电力变压器如有“带负荷调压装置”时，调试定额乘以系数1.12。干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。三卷变压器、整流变压器、电炉变压器调试，按同容量电力变压器调试定额乘以系数1.20计算。4.1电气设备安装工程定额计价 4）发电机、调相机系统调试定额按发电机、调相机的功率划分子目，使用时套用定额2－838～842。以“系统”为计量单位，工程量按施工图图示数量计算。其作内容为：发电机、调相机、励磁机、隔离开关、断路器、保护装置和一、二次回路的调整试验。5）特殊保护装置调试特殊保护装置未包括在其他各系统调试定额之内，应另行计算。如，距离保护、高频保护均按设计规定所保护的送电线路断路器台数计算，套用定额2－855、856。4.1电气设备安装工程定额计价 6）自动投入、中央信号、不间断电源调试自动装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验。备用电源自动投人装置，按连锁机构的个数确定备用电源自投装置系统数，套用定额2－863。线路自动重合闸调试系统，按单侧电源、双侧电源套用定额2－865、866。按采用自动重合闸装置的线路自动断路器的台数计算系统数。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价自动调频装置调试，套用定额2－868，以一台发电机为一个系统计算。同期装置调试，区分自动、手动，套用定额2－869、870，按施工图设计构成一套能完成同期并车行为的装置为一个系统计算。中央信号装置调试，套用定额2－871、872，按每一个变电所或配电室为一个调试系统计算工程量。不间断电源装置调试，按不间断电源装置容量套用定额2－876～878，以“套”为单位计算。 7）母线、避雷器、电容器及接地装置调试母线系统调试，区分1kV以下及l0kV以下，套用定额2－880、881，以“段”为单位计算。10kV母线系统调试含一组电压互感器，1KV以下母线系统调试定额不含电压互感器，适用于低压配电装置的各种母线（包括软母线）的调试。避雷器调试，套用定额2－882，按每三相为一组，以“组”计算。电容器调试按1kV及l0kV以下，套用定额2－883、884，以“组”为单位计算；单独装设的亦按一组计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价4.1.3.5电梯电气装置电梯电气装置安装定额的套用与工程量计算，应执行第十四章“电梯电气装置”定额，该定额适用于国内生产的各种客、货、病床和杂物电梯的电气装置安装，但不包括自动扶梯和观光电梯。1定额所涉及的电梯种类电梯设备种类较多，就电梯电气装置安装而言，定额项目的划分是按照表4.16所示的电梯系列型谱来进行的。 4.1电气设备安装工程定额计价表4.16定额涉及电梯的种类项目电梯型谱序号类别拖动系统操纵方式类型起重质量起重速度（m/s）1交流半自动交流双速手柄操纵或按钮控制客、货、病床电梯5t以内12交流自动交流双速信号、集选控制（有/无司机）客、货、病床电梯3t以内13直流自动快速直流可控硅励磁信号、集选控制（有/无司机）客、货、病床电梯1.5t以内1.5~1.754直流自动高速直流可控硅励磁集选控制（有/无司机）客梯1.5t以内2~35小型交流单速轿箱外按钮控制杂货梯0.2t以内16工厂专用电梯交流双速客、货梯 2、定额说明1）电梯安装的楼层高度，是按平均层高4m以内考虑的，如平均层高超过4m，其超过部分可另按提升高度定额计算。2）电梯是按每层一个厅门、一个轿厢门考虑的，增或减厅门、轿厢门时应另按增（减）厅门相应定额计算。3）两部或两部以上并行或群控电梯，按相应的定额项目分别乘以系数1.2。4）电梯电气装置安装定额是以室内地坪±0.00首层为基站，±0.00以下为地坑（下缓冲）考虑的，如遇有“区间电梯”下缓冲地坑设在中间层即“基站”不在首层时，则基站以下部分楼层垂直搬运应另行计算。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价5）电梯安装材料、电线管及线槽、金属软管、管子配件、紧固件、电缆、电线、接线箱（盒）、荧光灯及其他附件、备件等，均按设备带有考虑。6）电梯电气装置安装的工作内容，因电梯类型不同有所区别，但一般来说，主要包括有开箱、检查、清点、电气设备安装、管线敷设、挂电缆、接线、接地、摇测绝缘。7）电梯机件本身安装，按照《全国统一安装工程预算定额》第一册“机械设备安装工程”的相应项目执行。 3、定额套用与工程量计算1）各类电梯电气安装定额区分不同类型的电梯，并大部分按电梯层数、站数（层/站）划分子目。2）电梯增加厅门、自动轿厢门及提升高度这部分的工作内容是：配管接线，装指层灯、召唤按钮、门锁开关等。4.1电气设备安装工程定额计价 4.1电气设备安装工程定额计价【例4.7】某办公大楼共21层，其中地下室1层，层高为3.6m，安装交流自选控制客梯3部，起重质量为2.5t，所有电气装置均随电梯机体配套供应。试计算电梯电气装置安装费用。【解】根据已知条件，应套用定额2－1748号子目，其分项工程量为3部，则安装费用13014.64×3=39043.92（元）其中：人工费10215.41×3＝30646.23（元）材料费2295.03×3＝6885.09（元）机械费504.20×3＝1512.60（元） 4.1电气设备安装工程定额计价4.1.3.610kV以下架空配电线路10kV以下架空配电线路的定额套用与工程量计算，主要应用第十章的有关项目。（1）定额地形系数与一批次施工量系数（2）工地运输工地运输，是指定额内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输。人力运输按平均运距套用2－753、754；汽车装卸、运输套用2－755、756。工程量以“10t·km”为计量单位，运输量应按施工图设计数量计算。预算运输重量＝施工图用量×（1＋损耗率）＋包装物重量 4.1电气设备安装工程定额计价（3）杆坑土石方工程（4）电杆底盘、卡盘安装（5）立电杆:立电杆定额编有立单杆，立接腿杆，立撑杆三种项目。（6）横担安装10千伏以下横担安装，定额按横担的材质、各组横担根数划分项目，瓷横担按直线杆、承力杆划分项目，使用时套用2－788～791。1千伏以下横担安装，定额按横担数量、材质和可架设导线根数划分项目，使用时套用2－792～797。 4.1电气设备安装工程定额计价进户线横担安装，进户线横担是指埋设在建筑物上，用于架设进户线的支架。定额分一端埋设，二端埋设，并按横担架设导线根数划分项目，使用时套用2－798～803。横担安装计量单位为“组”，工程量按图示数量计算。（7）拉线制作、安装（8）导线架设（9）导线跨越、接户线架设（10）杆上变配电设备安装 4.2.1电气设备安装工程工程量清单计价概述电气设备安装工程工程量清单项目的设置及计算规则执行《建设工程工程量清单计价规范》中的相关规定。1、　电气设备安装工程量清单项目《建设工程工程量清单计价规范》附录C.2电气设备安装工程量清单项目适用于工业与民用建设工程中10kV以下变配电设备及线路安装工程量清单的编制。附录C.2电气设备安装工程共设置了13节111种清单项目，如表4.19所示。其中，配管、配线工程量清单项目设置及工程量计算规则，如表4.20所示。4.2电气设备安装工程工程量清单计价 4.2电气设备安装工程工程量清单计价表4.19电气设备安装工程清单项目序号编码名称说明1030201变压器安装其中设置了7种清单项目2030202配电装置安装其中设置了19种清单项目3030203母线安装其中设置了7种清单项目4030204控制设备及低压电器安装其中设置了31种清单项目5030205蓄电池安装其中设置了1种清单项目6030206电机检查接线及调试其中设置了12种清单项目7030207滑触线装置安装其中设置了1种清单项目8030208电缆安装其中设置了5种清单项目9030209防雷及接地装置其中设置了3种清单项目1003021010kV以下架空配电线路其中设置了2种清单项目11030211电气调整试验其中设置了10种清单项目12030212配管、配线其中设置了3种清单项目13030213照明器具安装其中设置了10种清单项目 4.2电气设备安装工程工程量清单计价表4.20配管、配线(编码：030212)项目编码项目名称项目特征计量单位计算规则工程内容030212001电气配管1．名称2．材质3．规格4．配置形式及部位m按设计图示尺寸以延长米计算。不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度1．刨沟槽2．钢索架设（拉紧装置安装）3．支架制作、安装4．电线管路敷设5．接线盒（箱）、灯头盒、开关盒、插座盒安装6．防腐油漆7．接地030212002线槽1．材质2．规格按设计图示尺寸以延长米计算1．安装2．油漆030212003电气配线1．配线形式2．导线型号、材质、规格3．敷设部位或线制按设计图示尺寸以单线延长米计算1．制作、除锈、刷油2．安装3．钢索架设（拉紧装置安装）4．配线5．管内穿线 2、电气设备安装工程量计算规则（1）变压器安装（2）配电装置安装（3）母线安装（4）控制设备及低压电器安装（5）蓄电池安装（6）电机检查接线及调试（7）滑触线装置安装4.2电气设备安装工程工程量清单计价 （8）电缆安装（9）防雷及接地装置（10）10kV以下架空配电线路（11）电气调整试验（12）配管、配线（13）照明器具安装4.2电气设备安装工程工程量清单计价 4.2.2工程量清单编制与计价4.2.2.1工程量清单编制工程量清单编制一般方法如课题1所述，这里主要针对电气设备安装工程常用分部分项工程量清单的编制进行说明。1、电气照明系统（1）照明控制设备（2）配管、配线（3）照明器具（4）电气调试4.2电气设备安装工程工程量清单计价 4.2电气设备安装工程工程量清单计价【例4.8】试编制［例4.5］中的电气设备安装工程分部分项工程量清单。【解】1.计算工程量如表4.21所示，为了便于分析计算综合单价，并与定额计价方式相对比，表中列出了定额工程量和清单工程量两种计算方法。应注意，灯头盒、开关盒安装不是独立的清单项目，它们已包括在配管清单项目中。2.编制工程量清单如表4.22所示。 4.2电气设备安装工程工程量清单计价表4.21工程量计算表灯至开关水平序号项目名称单位计算式数量1电线管MT15（1）定额工程量100m进线至灯水平1.95m＋灯至风扇水平1.20m＋灯至风扇水平1.20m＝4.35m4.35÷100＝0.0440.044（2）清单工程量m同上，4.35m4.352电线管MT20（1）定额工程量100m＋灯至开关垂直（3.30－1.40）＝1.38＋1.90＝3.28m3.28÷100＝0.0330.033（2）清单工程量m同上，3.28m3.283管内穿线BV－2.5（1）定额工程量①MT15②MT20100m①+②=20.02m23.02÷100＝0.230两线4.35m×2＋局部三线1.20m=9.90m四线3.28×4＝13.12m0.230（2）清单工程量m同上，20.02m20.02 4.2电气设备安装工程工程量清单计价4吸顶式双管荧光灯（1）定额工程量10套2÷10＝0.20.2（2）清单工程量套同上，2套25双联板式暗开关（1）定额工程量10套1÷10＝0.10.1（2）清单工程量套同上，1套16吊风扇（1）定额工程量台1×1＝1台1（2）清单工程量套同上，1套17暗装钢质灯头盒（1）定额工程量10个3÷100.3（2）清单工程量8暗装钢质开关盒（1）定额工程量10个2÷100.2（2）清单工程量 4.2电气设备安装工程工程量清单计价表4.22分部分项工程量清单与计价表工程名称：标段：第1页共1页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030212001001电气配管1．电线管MT15砖混结构中暗配2．接线盒、灯头盒、开关盒、插座盒安装m4.352030212001002电气配管1．电线管MT20砖混结构中暗配2．接线盒、灯头盒、开关盒、插座盒安装m3.283030212003001电气配线管内穿线BV－2.5m20.02 4.2电气设备安装工程工程量清单计价4030213004001灯具开关成套型吸顶式双管荧光灯安装套25030204031001小电器双联板式暗开关安装套16030204031002小电器吊风扇安装套1本页小计合计 2、防雷及接地系统编制时主要执行附录C.2.9防雷及接地装置，C.2.11电气调整试验。如避雷装置，应用项目编码030209002，而接地装置调试应030211008；要根据工程具体情况列出清单项目。挖土、填土工程应按附录A相关项目编码列项。【例4.9】试编制［例4.6］中的电气设备安装工程分部分项工程量清单。【解】根据计价规范的清单项目设置及工程量计算规则，分析本工程的实际情况，可知本工程只设置两个清单项目，如表4.23所示。4.2电气设备安装工程工程量清单计价 4.2电气设备安装工程工程量清单计价表4.23分部分项工程量清单与计价表工程名称：某住宅楼防雷工程标段：第1页共1页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030209002001避雷装置1．避雷网安装　镀锌圆钢Φ102．引下线安装　镀锌圆钢Φ10、断接卡子制作、安装3．接地极制作、安装　镀锌角钢L50×5，H＝25004．户外接地母线敷设　镀锌扁钢－40×4项12030211008001接地装置接地电阻测试系统3本页小计合计 3、动力系统（1）动力控制设备编制时主要执行附录C.2.4控制设备及低压电器安装。如控制箱、配电箱安装，应用项目编码030204017、030204018，而控制开关、接触器安装应用030204019、030204023；要根据工程具体情况列出清单项目。4.2电气设备安装工程工程量清单计价 4.2电气设备安装工程工程量清单计价（2）电机检查接线及调试编制时主要执行附录C.2.6电机检查接线及调试。如普通小型直流电动机，应用项目编码030206003，而低压交流异步电动机应用030206006；要根据工程具体情况列出清单项目。电机按其质量划分为大、中、小型。3t以下为小型，3～30t为中型，30t以上为大型。 4.2电气设备安装工程工程量清单计价（3）电缆编制时主要执行附录C.2.8电缆安装。如电力电缆敷设，应用项目编码030208001，而电缆保护管应用030208003。（4）滑触线装置安装编制时主要执行附录C.2.7滑触线装置安装。 4.2电气设备安装工程工程量清单计价（5）配管、配线与电气照明系统的相同。（6）电气调试主要执行附录C.2.11电气调整试验。如送配电装置系统调试，应用项目编码030211002，可控硅整流装置调试应用030211010。 4.2电气设备安装工程工程量清单计价【例4.10】某室内低压配电柜至配电箱之间采用电力电缆VV－4×16＋1×10穿保护管沿地、墙暗敷；配电柜（宽×高×深：1000×2000×600）落地式安装，底边距地0.2m；配电箱（宽×高×深：500×400×220）嵌墙安装，底边距地1.4m；配电柜至配电箱的水平距离为25m；电缆保护管埋地深0.1m。试编制电缆敷设的工程量清单。【解】电力电缆清单工程量：出柜入地（0.2＋0.1）＋柜与箱间水平25＋出地入箱（0.1＋1.4）＝26.80m电力电缆工程量清单如表4.24所示。 4.2电气设备安装工程工程量清单计价表4.24分部分项工程量清单与计价表工程名称：标段：第页共页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030208001001电力电缆电力电缆VV－4×16＋1×101．电力电缆敷设2．户内干包式电缆终端头制作安装m26.80本页小计合计 4、变配电系统（1）变电设备编制时主要执行附录C.2.1变压器安装。如油浸电力变压器安装，应用项目编码030201001，而干式变压器安装应用030201002；要根据工程具体情况列出清单项目。（2）配电装置编制时主要执行附录C.2.2配电装置安装。如高压成套配电安装，应用项目编码030202017，而环网柜安装应用030202019；要根据工程具体情况列出清单项目。4.2电气设备安装工程工程量清单计价 4.2电气设备安装工程工程量清单计价（3）母线、绝缘子编制时主要执行附录C.2.3母线安装。如带型母线安装，应用项目编码030203003，而低压封闭式插接母线槽安装应用030203007。（4）控制设备及低压电器编制时主要执行附录C.2.4控制设备及低压电器安装。如继电、信号屏安装，应用项目编码030204002，而配电（电源）屏安装应用030204005；要根据工程具体情况列出清单项目。 4.2电气设备安装工程工程量清单计价（5）蓄电池安装编制时主要执行附录C.2.5蓄电池安装。（6）电气调试主要执行附录C.2.11电气调整试验。如电力变压器系统调试，应用项目编码030211001，避雷器、电容器调试应用030211007。 4.2电气设备安装工程工程量清单计价【例4.11】某建筑物低压配电室安装3台低压配电屏，屏的尺寸（宽×高×深）为：1000×2000×600，安装在10＃基础槽钢上。试编制配电柜的工程量清单。【解】配电屏的工程量清单如表4.25所示。 4.2电气设备安装工程工程量清单计价表4.25分部分项工程量清单与计价表工程名称：标段：第页共页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030204005001配电屏低压配电屏（宽×高×深：1000×2000×600）1．基础槽钢制作安装2．柜体安装台3本页小计合计 4.2.2.2工程量清单计价电气设备安装工程造价由分部分项工程量清单项目费、措施项目费、其他项目费、规费和税金组成。其中分部分项工程量清单项目费是由各清单项目的工程量乘以其综合单价后的汇总所得。因此，综合单价的计算成了整个工程造价计价的重要环节。某地区编制的工程量清单计价指引样式如表4.26所示。表中定额子目号为全国统一安装工程预算定额或地区预算定额子目号。4.2电气设备安装工程工程量清单计价 4.2电气设备安装工程工程量清单计价表4.26工程量清单计价指引：电缆安装项目编码项目名称项目特征计量单位计算规则工程内容对应的定额子目030208001电力电缆1．型号2．规格3．敷设方式m按设计图示尺寸以长度计算1．揭(盖)盖板2－533～5352．电缆敷设2－610～6253．电缆头制作、安装2－626～6714．过路保护管敷设2－536～5395．防火堵洞2－599～6026．电缆防护2－606～6097．电缆防火隔板2－6038．电缆防火涂料2－6049．挖填土2－521～52410．开挖路面2－525～52811．铺砂盖砖2－529～530 4.2电气设备安装工程工程量清单计价【例4.12】试列表计算［例4.10］电力电缆清单项目的综合单价，并计算其合价。设电缆预算价为3500元/100m。【解】1.应用工程量清单综合单价分析表计算综合单价，如表4.27所示。在参照预算定额利用计算表来计算综合单价时，计算表内的每一工程内容(子项)的数量应按预算定额工程量计算规则来计算，即这里的工程数量不仅仅是实体工程量的净值，还应包括定额规定的各种预留（附加）量。因此电缆的长度为：电缆长度＝清单工程量26.80＋柜附加2＋箱附加（0.5+0.4）＋电缆终端头附加2×1.5＝32.70m 4.2电气设备安装工程工程量清单计价表4.27工程量清单综合单价分析表工程名称：标段：第　页共　页项目编码030208001001项目名称电力电缆计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－618H电力电缆敷设100m0.012212.21213.246.70180.382.552.560.082.162－626H户内干包式电缆终端头制作安装个0.07515.3280.5713.021.156.040.98人工单价小计3.708.600.083.14 4.2电气设备安装工程工程量清单计价26元/工日未计价材料费43.12清单项目综合单价58.64材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)电力电缆VV－4×16＋1×10m1.2323543.12其他材料费材料费小计43.12 4.2电气设备安装工程工程量清单计价故一个规定计量单位清单项目所对应定额子目的工程量为：电力电缆：32.70÷（26.80×100）＝0.012电缆终端头：2÷26.80＝0.075管理费、利润、风险费用可参考地区计价依据或根据企业定额来计价。这里暂不考虑风险费用，管理费、利润按人工费的50%、35%计取。主材数量要考虑损耗量：主材数量＝（32.70÷26.80）×1.01＝1.232这里的主材单价是指主材的预算价。 4.2电气设备安装工程工程量清单计价2.应用分部分项工程量清单与计价表计算合价，如表4.28所示。表4.28分部分项工程量清单与计价表工程名称：标段：　　第　页共　页序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030208001001电力电缆电力电缆VV－4×16＋1×101．电力电缆敷设2．户内干包式电缆终端头制作安装m26.8058.641572本页小计合计 本节以某市一社区办公楼电气设备安装工程为例，进一步说明采用工程定额计价和工程量清单计价方式施工图预算的编制过程。4.3.1工程概况1、建筑物概况本工程为某市某社区办公楼，共二层；建筑结构为混合结构，楼板为现浇混凝土楼板。建筑物层高为3.2米。会议室设吊顶棚，吊棚下沿距地面2.7m，其他地方均无吊棚。建筑物室内外地坪高度差为0.45m。4.3工程计价案例 2、电气说明①本工程电源采用三相四线制（380/220V）供电，系统接地形式采用TN－C－S系统。进户线自建筑物北侧的电缆π接箱引入，采用YJV－1kV－3×16＋1×10电力电缆，穿焊接钢管SC70埋地引入至总电表箱AP。②在电源进户处设置重复接地装置一组，接地极采用镀锌角钢L50×50×2500，埋深0.7m；接地母线采用镀锌扁钢－40×4，接地电阻不大于4Ω。4.3工程计价案例 ③照明配电箱底边距场面1.4m；会议室灯具为嵌入吊顶安装，其余灯具为吊管式和吸顶式安装；灯具开关中心距地1.4m，插座中心距地0.3m；④插座回路配管埋地敷设，埋深0.1m；照明回路配管沿墙、现浇楼板暗配，其中2～3根线用MT15，4～6根线用MT20；会议室灯具每套配1根Φ15,长1m的金属软管，与楼板内预埋的接线盒连接。4.3工程计价案例 3、主要设备材料表如表4.29所示，表中的管线数量需按施工图统计计算。4、电气系统图如图4.10所示。5、电气平面图如图4.11、图4.12所示。4.3工程计价案例 6、电气平面图如图4.11、图4.12所示。7、计价编制要求1.进户电缆及保护管暂按20M计算。2.工程计价的依据为《浙江省建设工程计价规则》（2003年版）、《浙江省安装工程预算定额》（2003年版）、《浙江省建设工程施工取费定额》（2003年版）、浙江省建设工程工程量清单计价指引和当地材料市场价格。3.施工技术措施项目：脚手架搭拆。4.施工组织措施项目：环境保护、文明施工、安全施工和临时设施。4.3工程计价案例 4.3工程计价案例表4.29主要设备材料表 4.3工程计价案例图4.10电气系统图 4.3工程计价案例. 4.3工程计价案例图2.12二层电气平面图 4.3.2工程量计算工程量的计算过程可参见表4.30工程量计算表。为了对比和方便计价，可将清单工程量计算与定额工程量计算同时进行。工程量的计算顺序基本上是按照电气照明系统的系统组成来进行的，即照明控制设备、配管配线、照明器具、接地、调试等。4.3工程计价案例 4.3工程计价案例序号项目名称计量单位计算式合计1照明配电箱（1）清单工程量台11（2）定额工程量台112电缆保护管SC70（1）清单工程量m2020.00（2）定额工程量100m20÷1000.2003电线管MT20（1）清单工程量m①＋②＋③＝99.90m99.90①WL8回路1层：出配电箱入地垂直（1.4＋0.1）＋至4轴插座水平6.6＋插座间水平（3.9＋3.9＋3.0＋3.9＋3.9）＋插座入地垂直（0.3＋0.1）×9＋至2层垂直3.2＝33.50m2层：插座间水平18.6＋插座入地垂直0.4×6＝21.00m33.50＋21.00＝54.50②WL9回路1层：出箱入地垂直（1.4＋0.1）＋至4轴插座水平3.9＋插座间水平（3.0＋3.9＋3.9）＋插座入地垂直0.4×5＋至2层垂直3.2×2＝24.6m2层：插座间水平3.9×2＋插座入地垂直0.4×2＝8.60m24.6＋8.60＝33.20m③照明回路WL2回路：灯至开关水平2.0＋垂直（3.2－1.4）＝3.80mWL3回路：灯至开关水平1.7＋垂直1.8＝3.50mWL4回路：2层4轴墙上接线盒至开关垂直（3.2－0.2－0.2－1.4）＝1.40mWL5回路：灯至开关水平1.7＋垂直1.8＝3.50m3.80＋3.50＋1.40＋3.50＝12.20m（2）定额工程量100m99.90÷1000.9994电线管MT15（1）清单工程量m①＋②＋③＋④＋⑤＋⑥＋⑦＋⑧＝252.00m252.00②WL1回路出配电箱入顶板垂直（3.2－1.4－0.3）＋至灯水平（3.7＋2.3）＋灯间水平（9.6＋3.9＋2.9）＋灯至开关[（1.4＋1.8）＋（1.8＋1.8）×2]＝34.30m 4.3工程计价案例②WL2回路出箱入顶板垂直1.5＋至灯水平3.4＋灯间水平（7.9＋2.9×4）＋灯至开关（1.8＋1.8）＝28.00M③WL3回路出箱入顶板垂直1.5＋至灯水平1.4＋灯间水平（5.1＋2.1×3）＝14.30m④WL4回路1层：出箱入顶板垂直1.5＋至灯水平4.1＋灯间水平（19.8＋2.3＋2.2）＋灯至单极开关水平（0.9×2＋1.4×2＋1.9＋1.1）＋灯至单极开关垂直1.8×6＋4轴墙上接线盒至2层单极开关垂直（0.2＋0.2＋1.4）＝50.10m2层：4轴墙上接线盒至走廊灯（0.2＋0.2＋1.9）＋灯间水平（12.3＋2.3＋2.2）＋灯至开关水平（0.9×2＋1.1）＋灯至开关垂直1.8×3＋4轴墙上接线盒至楼梯灯（0.2＋0.2＋3.9）＋楼梯灯至1层3轴双控开关（3.9＋3.2＋1.8）＝40.60m50.10＋40.60＝90.70m⑤WL5回路出配电箱入2层顶板垂直（3.2－1.4－0.3＋3.2）＋至灯水平1.4＋灯间水平（5.1＋2.1×3）＝17.50m⑥WL6回路出配电箱入2层顶板垂直4.7＋至顶板接线盒水平3.8＋接线盒间水平（7.0×2＋2.1＋1.1）＋接线盒至开关（2.2＋1.8）＝29.70m⑦WL7回路出配电箱入2层顶板垂直4.7＋至灯水平（3.7＋2.3）＋灯间水平（9.6＋3.9＋2.9）＋灯至开关[（1.4＋1.8）＋（1.8＋1.8）×2]＝37.50m（2）定额工程量100m252.00÷1002.520金属软管Φ15（1）清单工程量m顶板接线盒至吊顶灯头盒1×20＝20m20.00（2）定额工程量100m20÷1000.200电力电缆YJV－1kV－3×16＋1×10（1）清单工程量m2020.00（2）定额工程量100m20÷1000.200户内干包式电缆终端头制作安装35mm2以下（1）清单工程量个2×电缆根数1＝22（2）定额工程量个2×电缆根数1＝22 4.3工程计价案例8管内穿线BV－4（1）清单工程量M①＋②＝263.10M263.10①WL8回路管长54.50×配线根数3＝163.50m②WL9回路管长33.20×配线根数3＝99.60m（2）定额工程量100m①＋②＝267.90÷1002.679①WL8回路[管长54.50＋箱预留（0.5＋0.3）]×配线根数3＝165.90m②WL9回路[管长33.20＋箱预留（0.5＋0.3）]×配线根数3＝102.00m9管内穿线BV－2.5（1）清单工程量m①＋②＋③＋④＋⑤＋⑥＋⑦＝606.50m606.50①WL1回路管长34.30×配线根数2＝68.60m局部3根：灯至开关[（1.4＋1.8）＋（1.8＋1.8）×2]＝10.40m68.60＋10.40＝79.00m②WL2回路管长28.00×配线根数2＝56.00m局部3根：灯之间2.5＋灯至双联开关（1.8＋1.8）＝6.10m局部4根：灯至三联开关（2.0＋1.8）×2＝7.60m56.00＋6.10＋7.60＝69.70m③WL3回路管长14.30×配线根数2＝28.60m局部3根：灯之间2.50m局部4根：灯至三联开关（1.7＋1.8）×2＝7.00m28.60＋2.50＋7.00＝38.10m④WL4回路管长90.70×配线根数2＝181.40m局部3根：1层走廊灯至4轴接线盒（1.9＋0.2＋0.2）＋1层卫生间灯至开关（1.1＋1.8）＋2层走廊灯至4轴接线盒（1.9＋0.2＋0.2）＋2层卫生间灯至开关（1.1＋1.8）＋2层4轴接线盒至楼梯灯（0.2＋0.2＋3.9）＋楼梯灯至1层双控开关（3.9＋3.2＋1.8）＝23.60m局部5根：2层4轴墙上接线盒至开关垂直（3.2－0.2－0.2－1.4）×3＝4.20m181.40＋23.60＋4.20＝209.20m⑤WL5回路管长17.50×配线根数2＝35.00m局部3根：灯之间2.50m局部4根：灯至三联开关（1.7＋1.8）×2＝7.00m35.00＋2.50＋7.00＝44.50m 4.3工程计价案例⑥WL6回路管长29.70×配线根数2＝59.40M局部3根：接线盒间水平（7.0×2＋2.1＋1.1）＋接线盒至开关（2.2＋1.8）＝21.20M59.40＋21.20＝80.60M⑦WL7回路管长37.50×配线根数2＝75.00m局部3根：灯至开关[（1.4＋1.8）＋（1.8＋1.8）×2]＝10.40m75.00＋10.40＝85.40m（2）定额工程量100m①＋②＋③＋④＋⑤＋⑥＋⑦＝617.70÷1006.177①WL1回路79.00＋箱预留（0.5＋0.3）×配线根数2＝80.60m②WL2回路69.70＋箱预留（0.5＋0.3）×配线根数2＝71.30m③WL3回路38.10＋箱预留（0.5＋0.3）×配线根数2＝39.70m④WL4回路209.20＋箱预留（0.5＋0.3）×配线根数2＝210.80m⑤WL5回路44.50＋箱预留（0.5＋0.3）×配线根数2＝46.10m⑥WL6回路80.60＋箱预留（0.5＋0.3）×配线根数2＝82.20m⑦WL7回路85.40＋箱预留（0.5＋0.3）×配线根数2＝87.00m10成套吊管式双管荧光灯2×36W（1）清单工程量套1层20＋2层12＝3232（2）定额工程量10套32÷103.211成套嵌入式双管格栅荧光灯2×36W（1）清单工程量套2020（2）定额工程量10套20÷102.012半圆球吸顶灯Φ300，1×40W（1）清单工程量套1层7＋2层5＝1212（2）定额工程量10套12÷101.213圆球吸顶灯Φ300，1×40W（1）清单工程量套11 4.3工程计价案例（2）定额工程量10套1÷100.114单极开关（1）清单工程量套1层5＋2层3＝88（2）定额工程量10套8÷100.815双联单极开关（1）清单工程量套1层5＋2层5＝1010（2）定额工程量10套10÷101.016三联单极开关（1）清单工程量套1层2＋2层1＝33（2）定额工程量10套3÷100.317双控开关（1）清单工程量套1层1＋2层1＝22（2）定额工程量10套2÷100.218单相5孔暗插座10A（1）清单工程量套1层8＋2层7＝1515（2）定额工程量10套15÷101.519接线盒（定额工程量）10个1层4轴墙上1＋2层4轴墙上1＋会议室20＝222.220灯头盒（定额工程量）10个（1层27＋2层38）÷106.521开关盒、插座盒（定额工程量）10个（1层11＋2层17）÷103.822接地极L50×50×2500（定额工程量）根3323接地母线－40×4（定额工程量）10m箱至地坪1.4＋埋深（0.7＋0.45）＋水平长度（7.7＋5×2）＝20.25m20.25×附加长度（1＋3.9%）＝21.04m2.10424接地装置调试（1）清单工程量系统11（2）定额工程量组1125送配电装置系统调试（1）清单工程量系统11（2）定额工程量系统11 4.3.3工程定额计价（1）编制直接费在工程量计算完成后，就可以进行套用预算定额单价编制直接费。直接费计算运用预算表来进行，如表2.31所示。表中的工程量数据来自表2.31；主材的单价为当地主材市场信息价与主材定额含量的乘积；安装费单价为预算定额子目基价；工资单价为预算定额子目基价中的人工费；机械费单价为预算定额子目基价中的机械费；总价值为工程量与单价的乘积。4.3工程计价案例 4.3工程计价案例表4.31安装工程预算表工程名称：某社区办公楼电气设备安装工程顺定额编号项目名称单位工程量单位价值总价值序主材安装费工资机械费主材安装费工资机械费号(设备)(设备)12－264配电箱嵌入式安装500×300×200台1675.0057.0042.12675.0057.0042.1222－1014电缆保护管砖混结构暗配SC70100m0.2003064.30798.00539.8457.57612.86159.60107.9711.5132－982电线管砖混结构暗配MT20100m0.999525.30182.00138.0626.52524.77181.82137.9226.4942－981电线管砖混结构暗配MT15100m2.520432.60171.00129.4026.521090.15430.92326.0966.8352－1084金属软管吊棚内敷设Φ15100m0.200345.60378.00144.6169.1275.6028.9262－618H电缆敷设YJV－1kV－3×16＋1×10100m0.2006393.3080.4058.562.381278.6616.0811.710.4872－626H户内干包式电缆终端头制作安装35mm2以下个219.204.5938.409.1882－1173管内穿线BV－4100m2.679453.6019.0016.381215.1950.9043.8892－1172管内穿线BV－2.5100m6.177292.6826.0023.401807.88160.60144.54102－1592成套吊管式双管荧光灯安装2×36W10套3.2858.50103.0063.882747.20329.60204.42112－1595成套嵌入式双管格栅荧光灯安装2×36W10套2.03232.0080.0063.886464.00160.00127.76122－1385半圆球吸顶灯安装Φ300，1×40W10套1.2656.5070.0050.54787.8084.0060.65 4.3工程计价案例132－1383圆球吸顶灯安装Φ300，1×40W10套0.1838.3068.0050.5483.836.805.05142－1637单极开关安装A86K11-10N10套0.851.7126.0022.4641.3720.8017.97152－1638双联单极开关安装A86K21-10N10套1.087.0126.0022.4687.0126.0022.46162－1639三联单极开关安装A86K31-10N10套0.3123.4226.0022.4637.037.806.74172－1643单联双控开关安装A86K12-10N10套0.265.6926.0022.4613.145.204.49182－1670单相5孔暗插座安装A86Z223A10N10套1.597.2131.0025.74145.8246.5038.61192－1377接线盒安装86系列10个2.233.6622.0010.5374.0548.4023.172.20202－1377灯头盒安装86系列10个6.516.8322.0010.53109.40143.0068.456.50212－1378开关盒、插座盒安装86系列10个3.815.8116.0011.2360.0860.8042.67222－690接地极制安L50×50×2500根335.8322.0011.239.55107.4966.0033.6928.65232－697接地母线敷设　－40×410m2.10446.5274.0071.372.1297.88155.70150.164.46242－885独立接地装置调试组135.0018.7214.5235.0018.7214.52252－849H1kV以下交流供电系统调试系统114.009.363.8814.009.363.88262-册说明脚手架搭拆费,按人工费的4%,其中人工工资占25%元168.9717.2467.4716.88小计18129.732447.991703.58165.52合计18129.732447.991703.58165.52 4.3工程计价案例（2）编制工程造价在工程直接费编制完成后，就可以进行套用施工定额编制其他相关费用，最终确定工程造价。这可以运用工程费用表来进行编制，如表4.32所示。 4.3工程计价案例序号费用名称费用计算表达式金额1直接工程费[合价(直)]205101.1其中人工费[人工费(直)]16872施工技术措施费[合价(技措)]672.1其中人工费[人工费(技措)]173施工组织措施费[3.1]+[3.2]+[3.3]+[3.4]1513.1环境保护费([1.1]+[2.1])*0.2%33.2文明施工费([1.1]+[2.1])*1.6%273.3安全施工费([1.1]+[2.1])*0.4%73.4临时设施费([1.1]+[2.1])*6.7%1144综合费用[4.1]+[4.2]11934.1企业管理费([1.1]+[2.1])*40%6824.2利润([1.1]+[2.1])*30%5115规费([1.1]+[2.1])*23.61%4026税金([1]+[2]+[3]+[4]+[5])*3.513%7847安装工程造价[1]+[2]+[3]+[4]+[5]+[6]231078安装工程费用[7]23107表4.32安装工程费用表工程名称：某社区办公楼电气设备安装工程 4.3工程计价案例4.3.4工程量清单计价4.3.4.1工程量清单编制（1）分部分项工程量清单编制根据工程量清单计价规范或地区计价依据，结合工程量计算表（表4.31）进行编制，应用“分部分项工程量清单与计价表”，如表4.33所示。 4.3工程计价案例表4.33分部分项工程量清单与计价表序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030204018001照明配电箱嵌墙安装PXTR型（500×300×120）台12030208003001电缆保护管保护管SC70砖混结构暗配m20.003030212001001电气配管电线管MT20砖混结构暗配开关盒、插座盒安装m99.904030212001002电气配管电线管MT15砖混结构暗配接线盒、灯头盒安装m252.005030212001003电气配管金属软管Φ15吊棚内敷设m20.006030208001001电力电缆电缆敷设YJV－1kV－3×16＋1×10电缆头制作、安装m20.007030212003001电气配线管内穿线BV－4m263.108030212003002电气配线管内穿线BV－2.5m606.509030213004001荧光灯成套吊管式双管格栅荧光灯安装2×36W套3210030213004002荧光灯成套嵌入式双管格栅荧光灯安装2×36W套2011030213001001普通吸顶灯半圆球吸顶灯安装Φ300，1×40W套12 4.3工程计价案例12030213001002普通吸顶灯圆球吸顶灯安装Φ300，1×40W套113030204031001灯具开关单联单极开关安装A86K11-10N套814030204031002灯具开关双联单极开关安装A86K21-10N开关套1015030204031003灯具开关三联单极开关安装A86K31-10N套316030204031004灯具开关单联双控开关安装A86K12-10N套217030204031005插座单相5孔暗插座安装A86Z223A10N套1518030209001001接地装置接地极制作、安装L50×50×2500，接地母线敷设－40×4项119030211008001接地装置接地电阻测试系统120030211002001送配电装置系统系统调试系统1本页小计合计注：根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，为计取规费等的使用，可在表中增设其中：“直接费”、“人工费”或“人工费＋机械费”。 4.3工程计价案例（2）措施项目清单根据计价规范和工程实际编制，本例措施项目清单应用“措施项目清单与计价表（一）”，如表4.34所示。表4.34措施项目清单与计价表(一)序号项目名称计算基础费率(％)金额(元)组织措施1安全文明施工费1.1环境保护1.2文明施工1.3安全施工1.4临时设施技术措施2脚手架合计 4.3工程计价案例（3）其他项目清单其他项目清单按计价规范编制。（4）规费项目清单、税金项目清单规费项目清单、税金项目清单的编制，应用“规费、税金项目清单与计价表”，如表4.35所示。 4.3工程计价案例表4.35规费、税金项目清单与计序号项目名称计算基础费率(％)金额(元)1规费1.1工程排污费1.2社会保障费(1)养老保险费(2)失业保险费(3)医疗保险费1.3住房公积金1.4危险作业意外伤害保险1.5工程定额测定费2税金分部分项工程费+措施项目费+其他项目费+规费合　　计 4.3工程计价案例注：根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，“计算基础”可为“直接费"、“人工费”或“人工费+机械费”。（5）封面、总说明均按计价规范要求编制。 4.3工程计价案例4.3.4.2工程量清单计价编制这里说明投标报价的编制。（1）分部分项工程费编制综合单价综合单价的编制可应用“分部分项工程量清单综合单价分析表”来计算。如表4.36所示。定额套用《浙江省安装工程预算定额》（2003版），其中管理费按人工费的40%，利润按人工费的30%计取，风险费用暂不考虑。 4.3工程计价案例表4.36工程量清单综合单价分析表项目编码030204018001项目名称照明配电箱计量单位台清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－264成套配电箱嵌入安装台1.00042.1214.7729.4942.1214.7729.49人工单价小计42.1214.7729.4926元/工日未计价材料费675.00清单项目综合单价761.38材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)照明配电箱PXTR型（500×300×120）台1.000675.00675.00其他材料费材料费小计675.00 4.3工程计价案例项目编码030208003001项目名称电缆保护管计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1014钢管砖混结构暗配SC70100m0.010539.84200.5557.57377.895.402.010.583.78人工单价小计5.402.010.583.7826元/工日未计价材料费30.64清单项目综合单价42.41材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)钢管SC70m1.0329.7530.64其他材料费材料费小计30.64 4.3工程计价案例项目编码030212001001项目名称电气配管计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－982电线管砖混结构暗配MT20100m0.010138.0617.3326.5296.641.380.170.270.972－1378开关盒、插座盒暗装10个0.03811.235.187.860.430.200.30人工单价小计1.810.370.271.2726元/工日未计价材料费5.85清单项目综合单价9.57材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)电线管MT20m1.035.105.25开关盒、插座盒86系列个0.3881.550.60其他材料费材料费小计5.85 4.3工程计价案例项目编码030212001002项目名称电气配管计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－981电线管砖混结构暗配MT15100m0.010129.4014.9926.5290.581.290.150.270.912－1377接线盒、灯头盒暗装10个0.03510.5311.187.370.370.390.26人工单价小计1.660.540.271.1726元/工日未计价材料费5.05清单项目综合单价8.69材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)电线管MT15m1.034.204.33接线盒86系列个0.0893.300.29灯头盒86系列个0.2631.650.43其他材料费材料费小计5.05 4.3工程计价案例项目编码030212001003项目名称电气配管计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1084金属软管吊棚内敷设Φ15100m0.010144.61232.96101.231.452.331.01人工单价小计1.452.331.0126元/工日未计价材料费3.46清单项目综合单价8.25材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)金属软管Φ15m1.083.203.46其他材料费材料费小计3.46 4.3工程计价案例项目编码030208001001项目名称电力电缆计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－618H电力电缆敷设100m0.01058.5619.332.3840.990.590.190.020.412－626H户内干包式电缆终端头制作安装个0.14.5914.753.210.461.480.32人工单价小计1.051.670.020.7326元/工日未计价材料费63.93清单项目综合单价67.40材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)电力电缆YJV－1kV－3×16＋1×10m1.0163.3063.93其他材料费材料费小计63.93 4.3工程计价案例项目编码030212003001项目名称电气配线计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1173管内穿线BV－4100m0.01016.382.6011.470.160.030.11人工单价小计0.160.030.1126元/工日未计价材料费4.62清单项目综合单价4.92材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)导线BV－4m1.104.204.62其他材料费材料费小计4.62 4.3工程计价案例项目编码030212003002项目名称电气配线计量单位m清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1172管内穿线BV－2.5100m0.01023.402.3916.380.230.020.16人工单价小计0.230.020.1626元/工日未计价材料费2.98清单项目综合单价3.39材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)导线BV－2.5m1.102.712.98其他材料费材料费小计2.98 4.3工程计价案例项目编码030213004001项目名称荧光灯计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1592成套吊管式双管荧光灯安装10套0.163.8838.6444.726.393.864.47人工单价小计6.393.864.4726元/工日未计价材料费85.85清单项目综合单价100.57材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)成套吊管式双管荧光灯2×36W套1.0185.0085.85其他材料费材料费小计85.85 4.3工程计价案例项目编码030213004002项目名称荧光灯计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1595成套嵌入式双管格栅荧光灯安装10套0.163.8815.7444.726.391.574.47人工单价小计6.391.574.4726元/工日未计价材料费323.20清单项目综合单价335.63材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)成套嵌入式双管格栅荧光灯2×36W套1.01320.00323.20其他材料费材料费小计323.20 4.3工程计价案例项目编码030213001001项目名称普通吸顶灯计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1385半圆球吸顶灯安装Φ30010套0.150.5419.2535.385.051.933.54人工单价小计5.051.933.5426元/工日未计价材料费65.65清单项目综合单价76.17材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)半圆球吸顶灯Φ300，1×40W套1.0165.0065.65其他材料费材料费小计65.65 4.3工程计价案例项目编码030213001002项目名称普通吸顶灯计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1383圆球吸顶灯安装Φ30010套0.150.5417.3235.385.051.733.54人工单价小计5.051.733.5426元/工日未计价材料费83.83清单项目综合单价94.15材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)圆球吸顶灯Φ300，1×40W套1.0183.0083.83其他材料费材料费小计83.83 4.3工程计价案例项目编码030204031001项目名称灯具开关计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1637单联单极暗开关安装10套0.122.463.3215.722.250.331.57人工单价小计2.250.331.5726元/工日未计价材料费5.17清单项目综合单价9.32材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)单联单极开关A86K11-10N套1.025.075.17其他材料费材料费小计5.17 4.3工程计价案例项目编码030204031002项目名称灯具开关计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1638双联单极暗开关安装10套0.122.463.3215.722.250.331.57人工单价小计2.250.331.5726元/工日未计价材料费8.70清单项目综合单价12.85材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)双联单极开关A86K21-10N套1.028.538.70其他材料费材料费小计8.70 4.3工程计价案例项目编码030204031003项目名称灯具开关计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1639三联单极暗开关安装10套0.122.463.3215.722.250.331.57人工单价小计2.250.331.5726元/工日未计价材料费12.34清单项目综合单价16.49材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)三联单极开关A86K31-10N套1.0212.1012.34其他材料费材料费小计12.34 4.3工程计价案例项目编码030204031004项目名称灯具开关计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1643单联双控暗开关安装10套0.122.463.3215.722.250.331.57人工单价小计2.250.331.5726元/工日未计价材料费6.57清单项目综合单价10.72材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)单联双控开关A86K12-10N套1.026.446.57其他材料费材料费小计6.57 4.3工程计价案例项目编码030204031005项目名称插座计量单位套清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－1670单相5孔暗插座安装10套0.125.744.8118.022.570.481.80人工单价小计2.570.481.8026元/工日未计价材料费9.72清单项目综合单价14.57材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)单相5孔插座A86Z223A10N套1.029.539.72其他材料费材料费小计9.72 4.3工程计价案例项目编码030209001001项目名称接地装置计量单位项清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－690接地极制安L50×50×2500根3.00011.231.669.557.8633.694.9828.6523.582－697户外接地母线敷设－40×410m2.10471.370.892.1249.96150.161.874.46105.12人工单价小计183.856.8533.11128.7026元/工日未计价材料费205.34清单项目综合单价557.85材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)接地极L50×50×2500根3.1534.12107.48接地母线　－40×4m22.094.4397.86其他材料费材料费小计205.34 4.3工程计价案例项目编码030211008001项目名称接地装置计量单位系统清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－885独立接地装置调试组1.00018.721.4914.5213.1018.721.4914.5213.10人工单价小计18.721.4914.5213.1026元/工日未计价材料费清单项目综合单价47.83材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)其他材料费材料费小计 4.3工程计价案例项目编码030211002001项目名称送配电装置系统计量单位系统清单综合单价组成明细定额编号定额名称定额单位数量单价合价人工费材料费机械费管理费和利润人工费材料费机械费管理费和利润2－849(H)1kV以下交流供电系统调试系统1.0009.360.743.886.559.360.743.886.55人工单价小计9.360.743.886.5526元/工日未计价材料费清单项目综合单价20.53材料费明细主要材料名称、规格、型号单位数量单价(元)合价(元)暂估单价(元)暂估单价(元)其他材料费材料费小计 4.3工程计价案例2）编制分部分项工程费分部分项工程费的编制应用“分部分项工程量清单与计价表”来计算。如表4-37所示。 4.3工程计价案例序号项目编码项目名称项目特征描述计量单位工程量金额(元)综合单价合计其中：暂估价1030204018001照明配电箱嵌墙安装PXTR型（500×300×120）台1761.387612030208003001电缆保护管保护管SC70砖混结构暗配m20.0042.418483030212001001电气配管电线管MT20砖混结构暗配开关盒、插座盒安装m99.909.579564030212001002电气配管电线管MT15砖混结构暗配接线盒、灯头盒安装m252.008.6921905030212001003电气配管金属软管Φ15吊棚内敷设m20.008.251656030208001001电力电缆电缆敷设YJV－1kV－3×16＋1×10电缆头制作、安装m20.0067.4013487030212003001电气配线管内穿线BV－4m263.104.9212948030212003002电气配线管内穿线BV－2.5m606.503.3920569030213004001荧光灯成套吊管式双管格栅荧光灯安装2×36W套32100.57321810030213004002荧光灯成套嵌入式双管格栅荧光灯安装2×36W套20335.636713 4.3工程计价案例11030213001001普通吸顶灯半圆球吸顶灯安装Φ300，1×40W套1276.1791412030213001002普通吸顶灯圆球吸顶灯安装Φ300，1×40W套194.159413030204031001灯具开关单联单极开关安装A86K11-10N套89.327514030204031002灯具开关双联单极开关安装A86K21-10N开关套1012.8512915030204031003灯具开关三联单极开关安装A86K31-10N套316.494916030204031004灯具开关单联双控开关安装A86K12-10N套210.722117030204031005插座单相5孔暗插座安装A86Z223A10N套1514.5721918030209001001接地装置接地极制作、安装L50×50×2500，接地母线敷设－40×4项1557.8555819030211008001接地装置接地电阻测试系统147.834820030211002001送配电装置系统系统调试系统120.5321本页小计21677合计21677注：根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，为计取规费等的使用，可在表中增设其中：“直接费”、“人工费”或“人工费＋机械费”。 4.3工程计价案例（2）编制措施项目费措施项目费的编制应用“措施项目清单与计价表(一)”来计算，如表4.38所示。 4.3工程计价案例表4.38措施项目清单与计价表(一)序号项目名称计算基础费率(％)金额(元)技术措施791脚手架分部分项工程量清单人工费×脚手架搭拆费率＋企业管理费＋利润＋风险费用＝分部分项工程量清单人工费×4%＋脚手架搭拆费中的人工费×40%＋脚手架搭拆费中的人工费×30%＋0＝1681×4%＋1681×4%×25%×40%＋1681×4%×25%×30%79组织措施1512安全文明施工费1512.1环境保护分部分项工程量清单人工费＋脚手架搭拆费中的人工费＝1681＋170.232.2文明施工分部分项工程量清单人工费＋脚手架搭拆费中的人工费＝1681＋171.6272.3安全施工分部分项工程量清单人工费＋脚手架搭拆费中的人工费＝1681＋170.472.4临时设施分部分项工程量清单人工费＋脚手架搭拆费中的人工费＝1681＋176.7114合计230 4.3工程计价案例注：l．本表适用于以“项’’计价的措施项目。2．根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，“计算基础"可为“直接费’’、“人工费”或“人工费+机械费”。（3）编制规费、税金规费、税金的编制，应用“规费、税金项目清单与计价表”，如表4.39所示。 4.3工程计价案例表4.39规费、税金项目清单与计价表工程名称：某社区办公楼电气设备安装工程标段：第1页共1页序号项目名称计算基础费率(％)金额(元)1规费分部分项工程量清单人工费＋脚手架搭拆费中的人工费＝1681＋1723.614011.1工程排污费1.2社会保障费(1)养老保险费(2)失业保险费(3)医疗保险费1.3住房公积金1.4危险作业意外伤害保险1.5工程定额测定费2税金分部分项工程费+措施项目费+其他项目费+规费3.513784合　　计1185 4.3工程计价案例注：根据建设部、财政部发布的《建筑安装工程费用组成》(建标[2003]206号)的规定，“计算基础”可为“直接费"、“人工费”或“人工费+机械费”。（4）编制单位工程造价单位工程造价的编制应用“单位工程投标报价汇总表”，如表4.40所示。 4.3工程计价案例表4.40单位工程投标报价汇总表工程名称：某社区办公楼电气设备安装工程标段：第1页共1页序号汇总内容金额(元)其中：暂估价(元)1分部分项工程216771.1C.2电气设备安装工程216772措施项目2302.1脚手架792.2安全文明施工费1513其他项目03.1暂列金额03.2专业工程暂估价03.3计日工03.4总承包服务费04规费4015税金784投标报价合计＝l＋2＋3＋4＋523092 4.3工程计价案例课题小结本课题首先介绍了电气设备安装工程的一般知识；接着讨论了电气设备安装工程定额计价方法，其中重点叙述了定额的套用和工程量计算；然后介绍了电气设备安装工程工程量清单计价方法，其中重点讲述了工程量清单的编制和工程量清单计价；最后通过典型案例说明了电气设备安装工程定额计价和工程量清单计价的具体应用方法。'
