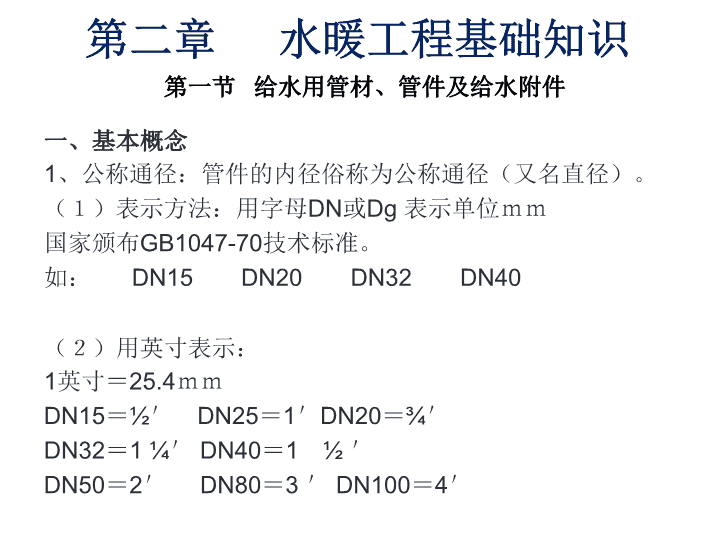

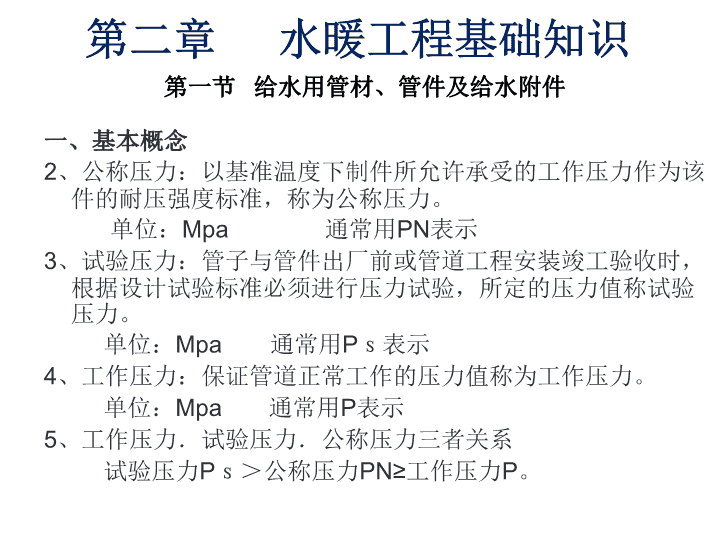

'建筑设备工程预算 第二章水暖工程基础知识一、基本概念1、公称通径：管件的内径俗称为公称通径（又名直径）。（１）表示方法：用字母DN或Dg表示单位ｍｍ国家颁布GB1047-70技术标准。如：DN15　　DN20　　DN32　　DN40（２）用英寸表示：1英寸＝25.4ｍｍDN15＝½＇　DN25＝1＇DN20＝¾＇DN32＝1¼＇DN40＝1½＇DN50＝2＇DN80＝3＇DN100＝4＇第一节给水用管材、管件及给水附件 第二章水暖工程基础知识一、基本概念2、公称压力：以基准温度下制件所允许承受的工作压力作为该件的耐压强度标准，称为公称压力。单位：Mpa　　　　通常用PN表示3、试验压力：管子与管件出厂前或管道工程安装竣工验收时，根据设计试验标准必须进行压力试验，所定的压力值称试验压力。单位：Mpa　　通常用Pｓ表示4、工作压力：保证管道正常工作的压力值称为工作压力。单位：Mpa通常用P表示5、工作压力．试验压力．公称压力三者关系试验压力Pｓ＞公称压力PN≥工作压力P。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识一、基本概念2、公称压力：以基准温度下制件所允许承受的工作压力作为该件的耐压强度标准，称为公称压力。单位：Mpa　　　　通常用PN表示3、试验压力：管子与管件出厂前或管道工程安装竣工验收时，根据设计试验标准必须进行压力试验，所定的压力值称试验压力。单位：Mpa　　通常用Pｓ表示4、工作压力：保证管道正常工作的压力值称为工作压力。单位：Mpa通常用P表示5、工作压力．试验压力．公称压力三者关系试验压力Pｓ＞公称压力PN≥工作压力P。第一节给水用管材、管件及给水附件 塑料管复合管第二章水暖工程基础知识第一节给水用管材、管件及给水附件钢管铸铁管二、常用管材1、钢管：（１）分类按所输送流体压力不同底压流体输送用焊接钢管低压水流底压流体输送用镀锌焊接钢管无缝钢管根据管壁厚不同普通焊接钢管　用于工作压力<1.0Mpa加厚焊接钢管　用于工作压力＜1.6Mpa 塑料管复合管第二章水暖工程基础知识第一节给水用管材、管件及给水附件钢管铸铁管（２）镀锌钢管与非镀锌钢管的区别镀锌钢管在表面进行镀锌处理，可以保护水质不受破坏，延长管道的使用寿命。（３）钢管的特性：钢管具有较高的强度，承受压力较大，抗震性能好，质量比铸铁管轻，接头少，内外表面光滑，容易加工和安装，但抗腐蚀性差，造价高。 塑料管复合管第二章水暖工程基础知识第一节给水用管材、管件及给水附件钢管铸铁管（４）钢管的适用范围１)．生活给水管管径≤150mm时，采用镀锌焊接钢管管径＞150mm采用给水铸铁管２)．DN≥75mm的埋地生活给水管道，不宜采用钢管。３)．生产和消防给水管道一般采用非镀锌焊接钢管和给水铸铁管。 塑料管复合管第二章水暖工程基础知识第一节给水用管材、管件及给水附件钢管铸铁管（５）钢管的连接方式１)．螺纹连接：（丝接）用于各种管子和管件的连接。２)．法兰连接：多采用钢管上焊接法兰或丝接法兰，具有强度高，严密性好和拆卸方便。３)．焊接：分为气焊和电弧焊焊接强度高，接口严密性强，不需接头零件，安装方便，但不能拆卸（镀锌钢管不得采用焊接）。 铸铁管塑料管复合管钢管第二章水暖工程基础知识第一节给水用管材、管件及给水附件2、铸铁管（１）分类按输送介质的压力不同低压管≤0.45Mpa普压管≤0.75Mpa高压管≤1.0Mpa（２）铸铁管的特性：铸铁管具有较高的强度，使用期长，管壁较薄（5～6mm）质量轻，管径在50～200mm，价格低廉，适宜做埋地管道，性脆，承压能力较低。 铸铁管塑料管复合管钢管第二章水暖工程基础知识第一节给水用管材、管件及给水附件（３）铸铁管的连接方式：承插连接法兰连接 第二章水暖工程基础知识第一节给水用管材、管件及给水附件塑料管钢管铸铁管复合管3、塑料管（硬聚氯乙烯）UPVC（1）分类按种类不同轻型管P≤60Kpa重型管P≤100Kpa 第二章水暖工程基础知识第一节给水用管材、管件及给水附件塑料管钢管铸铁管复合管（２）塑料管的特性：塑料管具有良好的化学稳定性，耐腐蚀，不收酸，碱，盐及油类等介质的侵蚀。物理机械性能好，不燃烧，无不良气味，质轻而坚，比重仅为钢的五分之一。塑料管管壁光滑，容易切割，并可制成各种颜色，尤其是代替金属管材可节省金属。塑料管强度低，耐久性差，耐温性差，适用温度为－5～45度之间。 第二章水暖工程基础知识第一节给水用管材、管件及给水附件塑料管钢管铸铁管复合管PP管（共聚聚丙稀）（１）分类按种类不同PP-C物理特性基本相似，应用范围基本相同PP-R 第二章水暖工程基础知识第一节给水用管材、管件及给水附件塑料管钢管铸铁管复合管（２）PP管的特性1）.热熔连接，管材与管件完全溶为一体，滲漏。2）.绿色环保，安全无毒使用寿命50年以上。3）.冷热水兼用，液体流量大，使用温度－20～95°Ｃ．4）.承受压力大，量轻。5）.用途广泛：冷水，热水，采暖，通风，食品，饮料等管道。 第二章水暖工程基础知识第一节给水用管材、管件及给水附件塑料管钢管铸铁管复合管（３）PP管的连接方式１）专用接头螺纹连接 第二章水暖工程基础知识第一节给水用管材、管件及给水附件铸铁管4、复合管1）铝塑管结构：以中间层纵焊铝管为基本，五层组成复合管钢管塑料管 第二章水暖工程基础知识第一节给水用管材、管件及给水附件铸铁管（2）铝塑管的特性：A）内外层均为特殊聚氯乙烯材料，清洁无毒，平滑，可使用五十年以上。B）中间铝层可100％隔绝气体滲透，及金属管和铝塑管的优点。C）难燃烧，水力性能好，不会产生水锤噪声，抗静电，可弯曲，不反弹，减少大量接头，不透光。复合管钢管塑料管 第二章水暖工程基础知识第一节给水用管材、管件及给水附件铸铁管（3）铝塑管的连接方式：专用接头螺纹连接复合管钢管塑料管 第二章水暖工程基础知识第一节给水用管材、管件及给水附件铸铁管2）钢塑管（1）结构：四层结构复合管钢管塑料管 第二章水暖工程基础知识第一节给水用管材、管件及给水附件铸铁管（2）钢塑管的特性：钢塑复合管采用国标热镀锌钢管为基体，其外表“永不生锈”内衬符合生活饮用水标准的聚乙稀（PE、冷水）和无规共聚聚丙稀（PPR热水），钢塑拈接采用进口拈接剂，冷水管使用温度达到60℃，热水管可达95℃。该产品内壁光滑，不积垢，输送流体阻力小，可以增加流量，同时具有优良的化学稳定性，卫生、无毒。并且具有镀锌管的耐高压，高强度，抗冲击等特性，是最新一代绿色环保管材。复合管钢管塑料管 第二章水暖工程基础知识三、常用管件1、等径弯头：１）等径90弯头（正弯）用来连接两根公称通径相同的管子，使管子作900转弯。２）等径45弯头（直弯）用来连接两根公称通径相同的管子，使管子作450转弯。2、异径弯头：俗称“大小弯”用来连接两根公称通径不相同的管子，使管子作90（正弯）或45（直弯）弯。3、等径三通和四通：三通俗称“丁字弯”供直管中接出支管。四通俗称“十字接头”4、异径三通和四通：异径管：俗称“大小头”用来连接两根公称通径不相同的管子。5、内外螺纹管接头：俗称“补心”。6、堵头和外接头：阻止泄漏。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识四、给水附件1.配水附件：用来调节和分配水量。球形阀式配水龙头：旋塞阀式配水龙头：盥洗龙头：混和龙头：第一节给水用管材、管件及给水附件 第二章水暖工程基础知识2.控制附件：调节水量，水压，关断水流，控制水流方向。1）截止阀：关闭严密，但水流阻力较大，适用在管径小于或等于50ｍｍ的管段上。2）闸阀：一般管道直径在70ｍｍ以上采用闸阀，此阀全开时水流呈直线通过，阻力小，但水中有杂质落入阀座后，使阀不能关闭到底，应而产生磨损和漏水。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识3）止回阀：用来阻止水流反向流动，（适用与干净清洁介质，对有颗粒和粘性较大介质不适用）。4）安全阀：是一种保安器材，为避免管道和其它设备中压力超过规定的范围而使管道的压力超过了最高许可工作压力时，安全阀可自动排泄，使设备或管道不止应超压而遭到破坏或造成事故。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识5）旋塞阀：利用阀体内所插的中央穿孔的锥形栓塞以控制启闭的阀件称为旋塞阀，它是一种快开式的阀门。a.结构简单，外形尺寸小，启闭迅速，操作方便，流体阻力小。b.不适用于输送高温，高压介质（如蒸汽）只适用于一般低温，低压流体且开启迅速的管路，不宜作调节流量用。6）减压阀：是利用节流而将压力减低，并保持不变的一种直接作用的压力调节阀。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识一般适用于蒸汽，空气等清洁的气体介质，不能用来液体减压，更不能用于含有固体颗粒的介质，为保证运行可靠在阀前设过滤器。7）蝶阀：阀的开启件为一圆盘形，绕阀体内一定轴旋转的阀门，供管道或设备上全开，全闭用。由于蝶阀结构简单，外形尺寸小，质量轻，适用与较大直径的管段上。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识8）浮球阀：是一种可以自动进水，自动关闭的阀，多装在水箱或水池进水管上。充水到最高设计水位时，浮球随水浮起，关闭进水口，当水位下降时，浮球下落进水口开启，于是自动向水箱充水。第一节给水用管材、管件及给水附件 第二章水暖工程基础知识第二节水表、水箱、水泵一、仪表（水表）：计量用水量的一种仪表。流速式水表旋翼式螺翼式翼轮转轴与水流方向垂直，水流阻力较大，多为小口径水表宜用于测量小流量翼轮转轴与水流方向平行水流阻力较小，多为大口径水表宜用于测量大流量 第二章水暖工程基础知识第二节水表、水箱、水泵旋翼式：小口径水表(D=15-50mm)水流阻力大，适用于测量小的流量。旋翼湿式磁传电子远传水表旋翼湿式水表 第二章水暖工程基础知识第二节水表、水箱、水泵螺翼式：为大口径水表(D=50-150mm)水流阻力小，适用于测量大流量。水平螺翼式水表水平螺翼可拆卸传干式水表 第二章水暖工程基础知识第二节水表、水箱、水泵2）复式水表:由主表和副表组成，用水量小时仅由副表计量，用水量大时，则由主表和副表同时计量。3）容积式水表:为容积式流量仪表静度高，体积小采用数码显示 第二章水暖工程基础知识第二节水表、水箱、水泵2、水表的选择1）一般情况下，公称直径小于或等于50ｍｍ时，应采用旋翼式水表。2）公称直径大于50ｍｍ时，应采用螺翼式水表。3）当通过流量变化幅度很大时，应采用复式水表。4）在干式水表和湿式水表中，应优先选择湿式水表。5）当用水均匀时，应按设计秒流量不超过水表的额定流量来决定水表的公称直径。6）当设计对象为生活（生产）－消防共用的给水系统时，水表的额定流量不包括消防流量，但应加上消防流量复核，使其总流量不超过水表的最大流量限值。7）当生活（生产）用水不均匀时，切连续高峰负荷每昼夜不超过2～3ｈ，设计中可按设计流量不大于水表最大流量决定水表的公称直径。8）新建住宅的分户水表，一般采用15ｍｍ，如装有自闭延时阀时，一般采用20ｍｍ。 第二章水暖工程基础知识第二节水表、水箱、水泵3、水表的安装1）水表应安装在便于检修和读数，不受曝晒，冻结，污染和机械损伤的地方。2）螺翼式水表的上游侧，应保证长度为8～10倍水表公称直径的直线管段，其它类型的水表的前后，则应有不小于300ｍｍ的直线管段。3）旋翼式水表和垂直螺翼式水表应水平安装，水平螺翼式水表和容积式水表可根据实际情况水平，倾斜或垂直安装，垂直安装时，水流方向必须自下而上。4）对于生活，生产，消防合一的给水系统，如只有一条引入管时，应绕水表安装旁通管。 第二章水暖工程基础知识第二节水表、水箱、水泵3、水表的安装5）水表前后和旁通管上均应设检修阀门，水表于表后阀门间应设泄水装置。为减少水头损失并保证表前管内水流的直线流动，表前检修阀门宜采用闸阀。住宅中的分户水表，其表后检修阀及专用泄水装置可不设。6）当水表可能发生反转，影响计量和损坏水表时，应在表后设止回阀。7）水表安装时应注意水表外壳上的箭头，保证水流方向与箭头方向一致。 第二章水暖工程基础知识第二节水表、水箱、水泵二、水箱1、水箱的设置条件1）室外给水系统中，水压对多层建筑室内所需压力周期不足时，需设置单独的水箱，在用水低峰时进水，以备高峰水压不足时依靠水箱供给上面数层用水。2）室外给水系统中水压，经常不足供给室内所需水压时，需设水泵和水箱联合工作，为减少水箱容积，降低建筑造价，水泵均设计成自动化运行。3）建筑内允许设置高位水箱的建筑 第二章水暖工程基础知识第二节水表、水箱、水泵2、水箱构成1）水箱的形状：圆形，方形，矩形和球形2）水箱的材料：A、金属材料；大小水箱均可使用，重量较轻，施工安装方便。B、钢筋混凝土材料；适用于大型水箱经久耐，维护简单，造价较低。C、其它材料；塑料，玻璃钢等。3）水箱内有效水深，一般采用0.70～2.50ｍ 第二章水暖工程基础知识第二节水表、水箱、水泵 第二章水暖工程基础知识第二节水表、水箱、水泵3、水箱配管ａ．进水管：水箱进水管一般从侧壁接入，也可从底部或顶部接入。1).当水箱利用管网压力进水时，进水管水流出口应尽量装设液压水位控制阀或浮球阀，控制阀由顶部接入水箱，当ＤＮ≥50ｍｍ时，其数量不少于两个，每个控制阀前应装设检修阀。2).当水箱利用加压泵进水时，并利用水位升降自动控制加压泵运行时，不应装设水位控制阀。 第二章水暖工程基础知识第二节水表、水箱、水泵3、水箱配管ｂ．出水管：水箱出水管从水箱底部或侧壁接出。1).出水管内底（侧壁接出）或管口顶面（水箱底部接出）应高出水箱内底不少于５０ｍｍ．2).出水管上应设置有内螺纹（小口径）或法兰（大口径）闸阀，不允许安装阻力较大的截止阀。3).当需要加装止回阀时，应采用阻力较小的旋启式代替升降式，止回阀标高应低于水箱最低水位不少于１ｍ，生活与消防和用一个水箱时，消防出水管上的止回阀应低于生活出水管顶不少于2ｍ，使其具有一定压力推动止回阀，在火灾发生时，消防贮备水量才能正真发挥作用。 第二章水暖工程基础知识第二节水表、水箱、水泵3、水箱配管ｃ．溢流管：水箱溢流管可从侧壁接出或底部接出。1).溢流管口径比相应的进水管口达1～２号，但在水箱的１ｍ以下管段可用大小头缩成等于进水管管径。2).溢流管上不允许设置任何阀门。3).溢流管不得与排水管直接相连，必须采用间接排水。为防止水质污染在溢流管口设存水弯。 第二章水暖工程基础知识第二节水表、水箱、水泵3、水箱配管ｄ．泄水管：水箱泄水管应自水箱底部最低处接出。1).泄水管上应装设有内螺纹或法兰闸阀（不应装设截止阀）。2).泄水管可与溢水管相接，但不得与排水系统直接相接3).泄水管管径无特殊要求时　，一般采用不小于５０ｍｍ。 第二章水暖工程基础知识第二节水表、水箱、水泵3、水箱配管ｅ．通气管：通气管管口向下一般采用不小于５０ｍｍ。1).通气管上不允许设置任何阀门，水封等妨碍通气的装置。2).通气管不得与排水系统和通风系统直接相接。ｆ．水位计：一般设在水箱侧壁上，指示水位。1).水位计一般采用１５ｍｍ的管径。 第二章水暖工程基础知识第二节水表、水箱、水泵4、水箱的安装和布置1）金属水箱的安装：用槽钢梁或钢筋混凝土支墩支撑为防止水箱底与支墩的接触面的腐蚀，在其之间垫以石棉橡胶板，橡胶板或塑料板等绝缘材料。2）水箱底距地面不小于6００ｍｍ的净空高度，以便安装管道和进行检修。水箱间：水箱间的位置应便于管道的布置，尽量缩短管线长度。3）水箱间应有良好的通风，采光和防蚊蝇措施，室内最低温度不得低于５度4）水箱间的承重结构应为非燃烧材料。5）水箱间的净高不得低于2.2ｍ，同时还应满足水箱布置要求。6）水箱的布置： 第二章水暖工程基础知识第二节水表、水箱、水泵4、水箱的安装和布置1）金属水箱的安装：用槽钢梁或钢筋混凝土支墩支撑为防止水箱底与支墩的接触面的腐蚀，在其之间垫以石棉橡胶板，橡胶板或塑料板等绝缘材料。2）水箱底距地面不小于6００ｍｍ的净空高度，以便安装管道和进行检修。水箱间：水箱间的位置应便于管道的布置，尽量缩短管线长度。3）水箱间应有良好的通风，采光和防蚊蝇措施，室内最低温度不得低于５度4）水箱间的承重结构应为非燃烧材料。5）水箱间的净高不得低于2.2ｍ，同时还应满足水箱布置要求。6）水箱的布置： 第二章水暖工程基础知识第二节水表、水箱、水泵三、水泵1、水泵的分类：Ｓ型单级双吸卧式离心泵ＤＧ型多级卧式离心泵ＮＢ型凝结水泵锅炉给水泵Ｗ型真空泵ＤＬ型立式多级泵 第二章水暖工程基础知识第二节水表、水箱、水泵1、水泵的分类立式单吸式单级泵清水泵：叶片薄、多卧式双吸式多级泵污水泵：叶片厚、少2、水泵的工作状况：串联：流量不变：Q＝Q1＝Q2扬程增加：H＝H1＋H2并联：流量增加：Q＝Q1＋Q2扬程不变：H＝H1＝H2 第二章水暖工程基础知识第二节水表、水箱、水泵3、离心式水泵的工作原理：水泵启动前，要使泵壳及吸水管中充满水，以排除壳内空气。当叶轮高速转动时，在离心力的作用下，水从叶轮中心被甩向泵壳，使水获得动能与压能。由于泵壳是逐渐扩大的，所以水进入泵壳后流速逐渐减小，部分动能转化为压能。因而泵出口处的水便具有较高的压力，流入压水管。在水被甩出的同时，水泵进口处形成真空，由于大气压的作用，将吸水池中的水通过吸水管压向水泵进口，流入泵体。电动机带动叶轮连续旋转，离心泵便均匀地连续供水。4、水泵的构造泵壳、泵轴、叶轮、吸水管、压水管。5、水泵的参数（1）流量：泵在单位时间内所输送水的体积。〔Q—m/s〕（2）扬程：水流通过水泵所获得的能量。〔H—m〕（3）允许吸上真空高度：指水泵运转时吸水口前允许产生的真空值。（Hs—Kpa） 一、消防系统的分类消防系统根据使用灭火剂的种类可分为：消火栓给水系统第二章水暖工程基础知识第三节消防设备 水泵接合器消火栓水池水泵增压稳压设备水箱第二章水暖工程基础知识第三节消防设备 第二章水暖工程基础知识第三节消防设备 二.消火栓设备消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。水枪水带消火栓箱第二章水暖工程基础知识第三节消防设备 第二章水暖工程基础知识第三节消防设备二、消火栓设备1.水枪水枪是灭火的重要工具，一般用铜、铝合金或塑料制成，它的作用在于产生灭火需要的充实水柱。室内一般采用直流式水枪，喷嘴口径有13mm、16mm、19mm三种。喷嘴口径13mm的水枪配备50mm的水带；16mm的水枪配备50mm或65mm的水带；19mm的水枪配备65mm的水带。采用何种规格的水枪，要根据消防水量要求的充实水柱长度确定。 第二章水暖工程基础知识第三节消防设备二、消火栓设备2.水带水带也称为水龙带，材料有麻织和化纤两种。有衬胶和不衬胶之分，衬胶水带水流阻力较小，但抗折叠性能不如麻织的好。水带口径有50mm和65mm两种，其长度不宜超过25m。水带长度一般为15m、20m、25m、30m四种。水带的使用长度应根据水力计算确定。 第二章水暖工程基础知识第三节消防设备二、消火栓设备3.消火栓消火栓均为内扣式接口的球形阀式龙头，有单出口和双出口之分。双出口消火栓直径为65mm。单出口消火栓直径有50mm和65mm两种。当每支水枪的最小流量小于5L/s时，选用直径为50mm的消火栓；最小流量大于5L/s时，则选用65mm的消火栓。 第二章水暖工程基础知识第三节消防设备二、消火栓设备3.消火栓消火栓均为内扣式接口的球形阀式龙头，有单出口和双出口之分。双出口消火栓直径为65mm。单出口消火栓直径有50mm和65mm两种。当每支水枪的最小流量小于5L/s时，选用直径为50mm的消火栓；最小流量大于5L/s时，则选用65mm的消火栓。 第二章水暖工程基础知识第三节消防设备二、消火栓设备室内消火栓的水带，水枪一般安装在装有玻璃门的消火栓箱内，一般消火栓箱内还装有灭火器；消火栓箱可用铝合金或钢板制作而成，门上装有玻璃并有明显的标识。 第二章水暖工程基础知识第三节消防设备二、消火栓设备室内消火栓应布置在建筑物内明显、易于取用和经常有人出入的地方，如楼梯间，走廊、大厅、车间的出入口、消防电梯的前室等处；消防栓的安装高度距地面1.1m，出水方向宜向下或与设置消火栓的墙成900角。室内消火栓的布置，应保证两股水柱能同时达到室内任何部位。但对于建筑高度小于或等于24m，且体积小于或等于5000m3的库房，保证一股水柱达到室内任何部位即可。 第二章水暖工程基础知识第三节消防设备二、消火栓设备4．消防卷盘（消防水喉设备）有25mm的小口径的消火栓、内径19mm的胶带和口径不小于6mm的消防卷盘组成。是给非专业消防人员扑灭初级火灾用的。 5.水泵接合器水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。第二章水暖工程基础知识第三节消防设备二、消火栓设备 第二章水暖工程基础知识第三节消防设备二、消火栓设备5．水泵接合器在建筑消防给水系统中均应设置水泵接合器。水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端由消防给水管网水平干管引出，另一端设置在消防车易于接近的地方；水泵接合器分为地上、地下和墙壁式三种。 6.消防管道建筑物内消防管道是否与其他给水系统合或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。7.消防水池适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用水量。设置：可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。第二章水暖工程基础知识第三节消防设备 消防水池要求：消防水池应设有水位控制阀的进水管和溢水管、通气管、泄水管、出水管及水位指示器等附属装置。根据各种用水系统的供水水质要求是否一致，可将消防水池与生活或生产贮水池合用，也可单独设置。第二章水暖工程基础知识第三节消防设备 8.消防水箱消防水箱对扑救初期或起着重要作用。水箱的设置要求：为确保其自动供水的可靠性，应采用重力自流供水方式；消防水箱宜与生活（或生产）高位水箱合用，以保持箱内贮水经常流动、防止水质变坏；水箱的安装高度应满足室内最不利点消火栓所需的水压要求，且应贮存有室内10min的消防水量。第二章水暖工程基础知识第三节消防设备 第二章水暖工程基础知识第三节消防设备三、自动喷淋系统设备1.喷头闭式喷头是闭式自动喷水灭火系统的关键组件。闭式喷头的喷口由热敏元件组成的释放机构封闭，通过热敏释放机构的动作而喷水。该热敏元件在预定温度范围下动作，使热敏元件及其密封组件脱离喷头主体，并按规定的形状和水量在规定的保护面积内喷水灭火。它的性能好坏直接关系到系统的启动和灭火、控火效果。喷头由喷水口、温感释放器和溅水盘组成。喷头根据感温元件、温度等级、溅水盘形式等进行分类。 第二章水暖工程基础知识第三节消防设备三、自动喷淋系统设备按感温元件分：目前我国生产的有两种感温元件作为闭式喷头的闭锁装置，一是玻璃球，二是易熔合金锁片。①玻璃球喷头：玻璃球喷头是在热的作用下，使玻璃球内的液体膨胀产生的压力导致玻璃球爆裂脱落而开启喷头。玻璃球泡内的工作液体通常是酒精和乙醚。②易熔合金锁片：易熔合金喷头是在一定温度的作用下，使易熔合金熔化脱落而开启喷头。按安装形式、布水形状又分为直立型、下垂型、边墙型、吊顶型和干式下垂型。它们的适用场所、安装朝向和洒水量分布。 第二章水暖工程基础知识第三节消防设备三、自动喷淋系统设备2.控制信号阀1）报警阀报警阀的作用是开启和关闭管网的水流，传递控制信号至控制系统并启动水力警铃直接报警。分湿式、干式和雨淋式三种类型；干式和湿式可组合成干湿式。 第二章水暖工程基础知识第三节消防设备三、自动喷淋系统设备2）水力警铃水力警铃主要用于湿式喷水灭火系统，宜装在报警阀附近。当报警阀打开消防水源后，具有一定压力的水流冲击叶轮打铃报警。3）水流指示器水流指示器用于湿式喷水灭火系统中。当某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流动，引起水流指示器中桨片随水流而动作，接通延时电路20～30s之后，继电器触电吸合发出区域水流电信号，送至消防室。通常将水流指示器安装于各楼层的配水干管或支管上。 (1)水力警铃主要用于湿式喷水灭火系统，宜装在报警阀附近(连接管不宜超过6m)。作用原理:当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃报警。水力警铃不得由电动报警装置取代。 (2)水流指示器作用步骤:某个喷头开启喷水或管网发生水量泄漏时，管道中的水产生流动；引起水流指示器中桨片随水流而动作；接通延时电路后，继电器触电吸合发出区域水流电信号，送至消防控制室。 (3)压力开关作用原理：在水力警铃报警的同时，依靠警铃管内水压的升高自动接通电触点，完成电动警铃报警，向消防控制室传送电信号或启动消防水泵。 (4)延迟器定义：是一个罐式容器，安装于报警阀与水力警铃(或压力开关)之间。用途：防止由于水压波动原因引起报警阀开启而导致的误报。报警阀开启后，水流需经30s左右充满延迟器后方可冲打水力警铃。 湿式报警阀 雨淋报警阀 第二章水暖工程基础知识第四节热水供应系统一、热水供应系统的组成热水管网应装设止回阀的管段：水加热器或贮水器的冷水供水管机械循环第二循环回水管混合器的冷、热水供水管。供水系统附件热媒系统膨胀管 （1）热媒系统（第一循环系统）锅炉--热媒管--水加热器--冷凝水管--冷凝水池--冷凝水循环泵--锅炉（2）热水供应系统（第二循环系统）热水配水管网和回水管网、（循环水泵）（3）附件：第一循环系统--减压阀、温度自动调节器、疏水器、安全阀（闭式）第二循环系统--膨胀管（开式）/膨胀罐（闭式）、管道补偿器、自动排气阀（上行下给式）第二章水暖工程基础知识第四节热水供应系统 （1）按管网压力工况的特点：开式热水供水方式（水箱+膨胀管或开式加热器）闭式热水供水方式（设安全阀、膨胀罐，不设屋顶水箱时）第二章水暖工程基础知识第四节热水供应系统 （2）热水加热方式：直接加热（加热冷水、蒸汽混合）间接加热(热水或蒸汽)第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 （3）循环管网设置方式：全循环、半循环、无循环第二章水暖工程基础知识第四节热水供应系统 （4）循环动力：机械强制循环方式、自然循环方式（5）干管布置方式：上行下给式、下行上给式第二章水暖工程基础知识第四节热水供应系统 1、锅炉、太阳能集热器2、水加热器容积式水加热器快速式水加热器半容积式水加热器半即热式水加热器加热水箱二、热水的加热设备第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 干线的直线段应设置足够的伸缩器(变形量1mm/m，水平50m，立管30m)立管与横管连接应采用乙字弯上行下给式系统配水干管的最高点应设排气装置下行上给式热水配水系统，应利用最高配水点放气；其回水立管应在最高配水点以下0.5m与配水立管连接热水横管的坡度不应小于0.003，以便放气和泄水热水管穿过建筑物顶棚、楼板、墙壁和基础处，应加套管热水管道一般为明设冷热供水系统在配水点处应有相同的水压三、热水管道的布置、敷设及管材体积膨胀、管道伸缩补偿、保温、排气管道转弯处可作为伸缩器；排气的作用：防止气阻和腐蚀；0.5m：施工方便和最上用水点少排冷水第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 第二章水暖工程基础知识第四节热水供应系统 热水管网应装设止回阀的管段：水加热器或贮水器的冷水供水管机械循环第二循环回水管混合器的冷、热水供水管。管材：管径<=150mm时，应采用镀锌钢管；宾馆、高级住宅、别墅等宜采用铜管、聚丁稀管或铝塑复合管第二章水暖工程基础知识第四节热水供应系统 1.按传热方式分类按传热方式不同可分为对流采暖和辐射采暖两大类，对流采暖又包括散热器采暖和热风采暖。2.按供暖的作用范围分类（1)局部供暖系统　当热源、管道与散热器连成整体而不能分离时，称为局部供暖系统。如火炉供暖、电热供暖、煤气红外线辐射器等。一、采暖系统的分类第二章水暖工程基础知识第五节采暖供应系统 （2)单户供暖系统它是仅为单户或几户小住宅而设置的一种供暖方式。（3)集中供暖系统采用锅炉或水加热器对水集中加热，通过管道同时向多个房间供暖的系统，称为集中供暖系统。（4)区域供暖系统以集中供热的热网作为热源，用以满足一个建筑群或一个区域供暖用热需要的系统，称为区域供暖系统。它的供热规模比集中供暖要大得多，实质上它是集中供暖的一种形式。一、采暖系统的分类第二章水暖工程基础知识第五节采暖供应系统 3.按热媒的不同分类在供暖系统中，把热量从热源输送到散热设备的物质称为热媒。在供暖系统中，可把热水、蒸汽、热空气、烟气等作为热媒。一、采暖系统的分类第二章水暖工程基础知识第五节采暖供应系统 （1)热水供暖系统它是以热水作为供暖系统的热媒。一般认为，凡是温度低于100℃的水称为低温水，高于100℃的水称为高温水。低温水供暖系统供回水的设计温度通常为70～95℃；高温水供暖系统的给水温度，我国目前一般为130～150℃，回水多为70℃。由于低温水供暖系统卫生条件较好，目前被广泛用于民用建筑中。本单元主要介绍低温水供暖系统。（2)蒸汽供暖系统它是以饱和蒸汽作为供暖系统的热媒，按蒸汽的压力不同，可分为低压蒸汽供暖系统、高压蒸汽供暖系统(蒸汽压力大于70kPa)和真空蒸汽供暖系统(蒸汽压力低于大气压力)。一、采暖系统的分类第二章水暖工程基础知识第五节采暖供应系统 蒸汽供暖与热水供暖相比，主要优点是热媒平均温度高，所需散热器数量少；蒸汽流速大，管道的管径小，节省管材；蒸汽密度小，产生的静压力也小，在热负荷相同的情况下热媒流量小，可以节省电能。其缺点是：蒸汽在输送过程中热损失大，易泄漏，消耗燃料多；系统内会有空气存在，尤其是凝结水管易锈蚀，使用年限短；管道和散热器温度高，易烫伤人，室内卫生条件较差。另外，蒸汽的热惰性小，热得快，停汽时冷得也快，间歇供暖时稳定性差，适用于短时间供暖的建筑物。一、采暖系统的分类第二章水暖工程基础知识第五节采暖供应系统 （3)热风供暖系统它是以热空气作为供暖系统的热媒，即把空气加热到适当的温度(一般为35～50℃)直接送入房间，用以满足供暖要求。根据需要和实际情况，可设独立的热风供暖系统或者采用与通风和空调联合的系统。例如暖风机、热风幕等就是热风供暖的典型设备。热风供暖以空气作为热媒，它的密度小，比热容与导热系数均很小，因此加热和冷却比较迅速。但比容大，所需管道断面积比较大。一、采暖系统的分类第二章水暖工程基础知识第五节采暖供应系统 供暖系统主要由以下三个基本部分组成：（1)热源——用来产生热能的部分；（2)供暖管路——担负输送热媒的任务；（3)散热设备——向室内放热的装置。二、采暖系统的组成第二章水暖工程基础知识第五节采暖供应系统 1.自然循环热水供暖系统的工作原理自然循环热水供暖系统的工作原理图。运行前整个系统要注入冷水至最高处，系统工作时水在锅炉内加热，水受热体积膨胀，密度减小，热水沿供水管进入散热器，在散热器内的水放热冷却，密度增大，密度较大的回水再返回锅炉重新加热，这种密度的差别形成了推动整个系统中的水沿管道流动的动力。在热水供暖系统中，这种动力又称为作用压头，简称压头。三、自然循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 2.自然循环热水供暖系统的基本形式①双管上分下回式该系统由锅炉、供水总立管、膨胀水箱、供水干管、供水立管、供水支管、散热器、回水支管、回水立管、回水干管及总回水管等部分组成，如图所示。由于供水水平干管敷设于最高层散热器上部，然后按供水立、支管通向散热器，故称上分式；回水干管敷设于最底层散热器下部，与回水立管连接，故称下回式。与散热器连接的每组立管都有两根，一为供水，一为回水，故称双管。三、自然循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 ②单管上供下回式单管循环热水供暖单管上供下回式系统如图所示。供、回水水平干管分别敷设在散热器的上方和下方，但与各层散热器连接的立管只有一根，故称单管式。单管式与双管式系统相比，主要优点是系统简单，节省管材，安装方便，造价较低，不会产生垂直热力失调。三、自然循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 ③单户式系统这是热水重力循环系统的一种特殊形式，用于单层建筑用户的采暖装置，如图所示。供水干管敷设在顶棚下或阁楼内，回水干管可设置在地沟或地板上，散热器可设置在内墙离地面300～400mm处。热源为一般小型锅炉，与散热器同层安装，膨胀水箱设置在顶棚或阁楼内。三、自然循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 1.机械循环热水供暖系统的工作原理机械循环热水供暖系统主要由热水锅炉、供暖管道、散热设备、膨胀水箱、放气装置和循环水泵等组成，如图所示。它与自然循环热水供暖系统的主要区别是在管路上安装了循环水泵，系统中水的流动依靠水泵来提供动力。在系统运行前，同样先充满水(同时排气)，启动循环水泵，水在锅炉中被加热，沿供水管流入散热器，散热后的回水沿回水管重新回到锅炉，并不断循环。在热水供暖系统中，由于热水经散热器放热后水温降低，循环水泵一般设置在靠近锅炉进口前的回水干管上，可以使水泵处于水温较低的状态下工作，同时也便于锅炉房设备的集中管理。四、机械循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 1、机械循环系统在机械循环热水供暖系统中，膨胀水箱通常连接在循环水泵吸水口的回水干管上，如采用开式膨胀水箱，在相同的条件下，可降低水箱的安装高度。不论系统是否运行，连接点的压力总是处于静水压力作用之下保持不变，该点称为恒定点，控制系统(恒压点)的压力——定压，这是膨胀水箱的又一重要作用。四、机械循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 在热水供暖系统中，由于热水经散热器放热后水温降低，循环水泵一般设置在靠近锅炉进口前的回水干管上，可以使水泵处于水温较低的状态下工作，同时也便于锅炉房设备的集中管理。在机械循环热水供暖系统中，膨胀水箱通常连接在循环水泵吸水口的回水干管上，如采用开式膨胀水箱，在相同的条件下，可降低水箱的安装高度。不论系统是否运行，连接点的压力总是处于静水压力作用之下保持不变，该点称为恒定点，控制系统(恒压点)的压力——定压，这是膨胀水箱的又一重要作用。四、机械循环热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 2、机械循环热水采暖系统与自然循环主要区别在系统中设置了循环水泵，靠水泵的机械能，使水在系统中强制循环。增加了系统的经常运行电费和维修工作量；但由于水泵所产生的作用压力很大，因而供暖范围可以扩大。可用于单幢建筑物、多幢建筑，甚至发展为区域热水采暖系统。机械循环热水采暖系统成为应用最广泛的一种采暖系统。第二章水暖工程基础知识第五节采暖供应系统四、机械循环热水采暖系统 机械循环上供下回式热水采暖系统双管系统单管系统1—热源2—循环水泵3—集气罐4—膨胀水箱第二章水暖工程基础知识第五节采暖供应系统四、机械循环热水采暖系统3、机械循环热水供暖系统的主要形式①双管上供下回式 ②上供下回式采暖系统特点符合建筑物热负荷分布规律散热器平均温度高系统型式简单施工方便造价低缺点是不能进行局部调节第二章水暖工程基础知识第五节采暖供应系统 立管Ⅰ、Ⅱ是双管式系统，主要优点是可以调节流量。立管Ⅲ是单管系统，它的优点是经济好，施工简单，运行管理简单，水力工况稳定。立管Ⅳ是单管跨越式系统。散热器面积增加，支管装阀门，造价高，施工工序多，多用于需进行局部调节散热器散热量。立管V,在高层建筑（通常超过六层）中，可采用跨越式与顺流式相结合的系统形式——上部几层采用跨越式，下部采用顺流式。第二章水暖工程基础知识第五节采暖供应系统 2、下供下回式采暖系统系统的供水和回水干管都敷设在底层散热器下面。在设有地下室的建筑物中或在平屋顶建筑棚下难以布置供水干管的场合，常采用下供下回式系统。下供下回式系统排除空气的方式主要有两种：通过顶层散热器的冷风阀手动分散排气。或通过专设的空气管手动或自动集中排气。第二章水暖工程基础知识第五节采暖供应系统 机械循环下供下回热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 下供下回式采暖系统特点在地下室布置供水干管，管路直接散热给地下室，无效热损失小。在施工中，每安装好一层散热器即可开始供暖，给冬季施工带来很大方便。排除系统中的空气较易。第二章水暖工程基础知识第五节采暖供应系统 3、中供式采暖系统水平供水干管敷设在系统中部。下部：上供下回；上部：下供下回（左）上供下回（右）第二章水暖工程基础知识第五节采暖供应系统 中供式系统可避免由于顶层梁底标高过低,致使供水干管挡住顶层窗户的不合理布置,并减轻了上供下回式楼层过多,易出现垂直失调的现象；但上部系统要增加排气装置。中供式系统可用于加建楼层的原有的建筑物或“品”字形建筑（上部建筑面积少于下部的建筑）供暖上。第二章水暖工程基础知识第五节采暖供应系统 4、下供上回式（倒流式）采暖系统系统的供水干管设在下部，而回水干管设在上部，顶部还设置有顺流式膨胀水箱。机械循环下供上回（倒流式）热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 无需设置集气罐等排气装置（水与空气流动方向一致）。底层散热器的面积减小，便于布置。当采用高温水采暖系统时，可减少布置高架水箱的困难。散热器的面积要比上供下回顺流式系统的面积增多。下供上回式采暖系统特点机械循环下供上回（倒流式）热水采暖系统第二章水暖工程基础知识第五节采暖供应系统 5、混合式采暖系统混合式系统是由下供下回式(倒流式)和上供下回式两组串联组成的系统。由于两组系统串联，系统的压力损失大些。这种系统一般只宜使用在连接于高温热水网路上的卫生要求不高的民用建筑或生产厂房。第二章水暖工程基础知识第五节采暖供应系统 6、异程式采暖系统通过各个立管的循环环路的总长度不相等。这种布置形式称为异程式系统。第二章水暖工程基础知识第五节采暖供应系统 异程式系统供、回水干管的总长度短。在机械循环系统中，由于作用半径较大，连接立管较多，因而通过各个立管环路的压力损失较难平衡。有时靠近总立管最近的立管即使选用了最小的管径DN15，仍有很多剩余压力。初调节不当时，会出现近处立管流量超过要求，而远处立管流量不足。在远近立管处出现流量失调而引起在水平方向冷热不均的现象，称为系统的水平失调。水平失调第二章水暖工程基础知识第五节采暖供应系统 同程式系统7、同程式采暖系统为了消除或减轻系统的水平失调，在供、回水干管走向布置方面，可采用同程式系统。同程式系统的特点是通过各个立管的循环环路的总长度都相等。第二章水暖工程基础知识第五节采暖供应系统 同程式采暖系统特点同程式系统通过最近立管I的循环环路与通过最远处立管Ⅳ的循环环路的总长度都相等。因而压力损失易于平衡。在较大的建筑物中，常采用同程式但同程式系统，管道的用量多于异程式系统。第二章水暖工程基础知识第五节采暖供应系统 8、水平式系统按供水管与散热器的连接方式可分为顺流式和跨越式。这些连接方式，在机械循环和重力循环系统中都可应用。单管水平串联式图单管水平跨越式1—冷风阀；2—空气管1—冷风阀；2—空气管第二章水暖工程基础知识第五节采暖供应系统 水平式系统的排气方式要比垂直式上供下回系统复杂些。需要在散热器上设置冷风阀分散排气，或在同—层散热器上部串联—根空气管集中排气。对较小的系统，可用分散排气方式。对散热器较多的系统，宜用集中排气方式。水平式系统排气第二章水暖工程基础知识第五节采暖供应系统 水平式系统优点（与垂直式相比）系统的总造价，一般要比垂直式系统低；管路简单，无穿过各层楼板的立管，施工方便；有可能利用最高层的辅助空间(如楼梯间、厕所等)，架设膨胀水箱，不必在顶棚上专设安装膨胀水箱的房间。这样不仅降低了建筑造价，还不影响建筑物外形美观。计量容易。第二章水暖工程基础知识第五节采暖供应系统 五、散热器与附件1.散热器散热器的功能是将供暖系统的热媒所携带的热量通过散热器壁面以对流、辐射方式传递给室内，补偿房间的热损失，达到供暖的目的。对散热器的要求是：传热能力强，单位体积内散热面积大，耗用金属量小，成本低，具有一定的机械强度和承压能力，不漏水，不漏气，外表光滑，不积灰，易于清扫，体积小，外形美观，耐腐蚀，使用寿命长。散热器的种类繁多，根据材质的不同可分为铸铁、铝合金、不锈钢和其他材质的散热器。第二章水暖工程基础知识第五节采暖供应系统 （1）铸铁散热器①柱型散热器柱型散热器是呈单片的柱状连通体。每片各有几个中空的立柱，有二柱、四柱和五柱，如图所示。有些散热器带柱脚，可以与不带柱脚的组对成一组落地安装，也可以全部选用不带柱脚的在墙上挂式安装。柱型散热器传热性能较好，比较美观，耐腐蚀，表面光滑，易清除灰尘，每片散热面积小，易组合成所需要的散热面积。但它的相对接口多，安装较费力，承压能力不高。第二章水暖工程基础知识第五节采暖供应系统五、散热器与附件1.散热器 图2.1.20铸铁柱型散热器第二章水暖工程基础知识第五节采暖供应系统 ②翼型散热器翼型散热器可分为圆翼型和长翼型两种。圆翼型散热器为管型，外表面带有许多圆形肋片，如图所示。其规格有D50(内径50mm,肋片27)和D75(内径75mm，肋片47片)两种。每根长度为1m，两端有法兰，可把数根串、并联在一起形成一组。长翼型散热器是外壳上带有许多竖向肋片的长方体，内部为偏盒空间，如图所示。其高度为60cm，每片长度为280mm的叫大60，长度为200mm的叫小60。可把几片组合在一起形成一组。第二章水暖工程基础知识第五节采暖供应系统五、散热器与附件1.散热器 圆翼型散热器第二章水暖工程基础知识第五节采暖供应系统长翼型散热器翼型散热器制造工艺简单，抗腐蚀性强，价格低。与柱型相比，每片(根)散热面积大，接口少，组对快，但肋片间距小，易积灰难清扫，外形也不太美观。此外，单个散热器面积较大，不易组合成需要的散热面积。 钢制柱型散热器第二章水暖工程基础知识第五节采暖供应系统（2）钢制散热器①钢制柱型散热器的构造和铸铁柱型散热器相似，每片也有几个中空立柱，如图所示。这种散热器是利用1.5～2.0mm厚普通冷轧钢板经过冲压形成半片柱状，再经压力滚焊复合成单片，单片之间通过气体弧焊连成所需要的散热器段。每段片数根据需要设计而定，一般每组不宜超过20片。高度有600mm、640mm等。钢制柱型散热器传热性能好，质量轻，但制造工艺复杂。 钢制板型散热器第二章水暖工程基础知识第五节采暖供应系统②板型散热器也是由冷轧钢板冲压、焊制而成。主要由面板、背板、进出口接头等组成，对流片多采用0.5mm的冷轧钢板冲压成型，点焊在背板后面，如图所示。高度为480mm、600mm等，长度有400mm、600mm、…、1800mm等不同规格。③扁管型散热器是由数根规格为52mm×11mm×1.5mm(宽×高×厚)的矩形扁管叠加焊制成排管，两端连接断面为35mm×40mm的联箱，形成水流通路，如图所示。扁管型散热器的高度是以52mm为基数，可叠加成416mm(8根)、520mm(10根)、624mm(12根)三种。长度有600mm、800mm、…、2000mm等不同规格。 扁管型散热器第二章水暖工程基础知识第五节采暖供应系统扁管型散热器的板型有单板、双板、单板带对流片和双板带对流片四种结构形式。单、双板扁管型散热器两面均为光板，板面温度高，有较大的辐射热。 第二章水暖工程基础知识第五节采暖供应系统④闭式钢串片散热器由钢管、带折边的钢片和联箱等组成，如图所示。这种散热器的串片间形成许多个竖直空气通道，产生了烟囱效应，增强了对流放热能力。闭式钢串片型散热器体积小，质量轻，承压能力强，但串片间易积尘，水容量小。钢制散热器与一般铸铁散热器相比，主要特点是承压能力大，质量轻，但耐腐蚀性差，价格较高。闭式钢串片散热器 第二章水暖工程基础知识第五节采暖供应系统（3）铝制散热器铝制散热器是由铝合金翼型管材加工成排管状，如图所示。目前已有很多厂家生产，如天津生产的LP系列，山东生产的YGL系列等。由于使用的管材规格不同，外形和尺寸也各有所异，进、出水管接口中心线间距一般为400mm、500mm、600mm等。铝合金散热器的主要优点是外形美观，质量轻，耐腐蚀，承压高，传热性能好。其缺点是材质软，运输、施工易碰损，价格昂贵。翼管型铝合金散热器 第二章水暖工程基础知识第五节采暖供应系统（4）不锈钢面板散热器不锈钢面板散热器能以最小能耗高效供热，耗水量亦降至最低，这样，当设备与温控阀配套使用时，可以大大节省供暖费用。入水口和出水口都设计在底部，以便于落地或安装。除上述常用的散热器外，采用其他材质的散热器也已投入生产和使用。开发和研究新型散热器，对于节约金属材料、提高供暖能力、开辟制造散热器材料的新来源具有深远意义。 第二章水暖工程基础知识第五节采暖供应系统（5）散热器布置散热器布置应符合下列规定：①散热器宜布置在房间内靠外墙一侧，有外窗时应安装在窗台下。如遇玻璃幕墙、落地窗等，造成安装有困难时，也可安装在内墙上，不影响散热。②由于热空气上升的原因，楼梯间的散热器应尽量布置在底层；当底层无法布置时，按表2.1.1分配。③门斗和双层外门之间不应布置散热器，以防冻裂④公共建筑楼梯间或有回马廊的大厅，散热器应尽量布置在底层；若散热器数量过多，底层无法布置时，可按比例布置在其他层。住宅楼梯间一般不设置散热器 第二章水暖工程基础知识第五节采暖供应系统（6）散热器安装①散热器安装前应按图纸要求的数量进行组对，并按规定做水压试验，试验压力应符合设计要求;若设计无要求时，应为工作压力的1.5倍，但不小于0.6MPa。试压合格后再做防腐处理，一般铸铁散热器刷防锈漆、银粉各一遍。②散热器与管道的连接必须安装可拆装的连接件，如活接头、法兰等。③散热器支托架安装位置应正确，埋设平整、牢固。若安装带足散热器，在每组上部装设一个托架或钢卡件，所需带足片数：14片以下为2片，15～24片为3片。轻质墙结构，散热器底部可用特制金属托架支撑。 第二章水暖工程基础知识第五节采暖供应系统④散热器挂式安装，底部距地面通常为150mm，顶部距窗台为100mm。房间同一侧墙上的散热器必须在同一条直线上，散热器中心与墙表面距离应的规定。⑤散热器一般采用明装；对房间装修和卫生要求较高时才加挡板或网罩等暗装，暗装时装饰罩应有合理的气流通道、足够的通道面积，以提高散热器散热效果，并方便维修。⑥幼儿园的散热器必须暗装或加防护罩。⑦片式组对散热器的组装片数不宜超过下列要求：上层20片（长度小于或等于1200mm）底层25片（长度小于或等于1500mm）如片数过多时，可分组串接，串接管径应大于或等于25mm，分组串接的散热器不宜超过2组。 第二章水暖工程基础知识第五节采暖供应系统⑧垂直单、双管采暖系统，同一房间的两组散热器可串联连接，贮藏室、盥洗室、厕所和厨房等辅助房间及走廊的散热器可与邻室串联连接。⑨有冻结危险的楼梯间或其他有冻结危险的场所，应由单独的立、支管供暖。散热器前不得设调节阀。⑩安装在装饰罩内的恒温阀必须采用外置传感器。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统2.膨胀水箱膨胀水箱是热水供暖系统的重要附属设备之一，用于收贮受热后的膨胀水量，并解决系统定压和补水问题。在多个采暖建筑的同一供热系统中只能设一个膨胀水箱。当建筑物有空调设施时，空调水系统应单独设置膨胀水箱。但为独立热源仅供一栋建筑物使用时，可与采暖系统膨胀水箱合用。膨胀水箱分为开式和闭式。开式膨胀水箱构造简单，管理方便，多用于低温水供暖系统。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统五、散热器与附件圆形膨胀水箱 第二章水暖工程基础知识第五节采暖供应系统2.膨胀水箱（1）开式高位膨胀水箱开式高位膨胀水箱一般用钢板焊制而成，有方形和圆形两种。图为圆形膨胀水箱构造图。开式膨胀水箱设置在系统的最高位置，通过水箱底部的膨胀管与系统连接，膨胀管上不得设阀门。上部设置的溢流管是为了控制水箱内的最高水位，溢流管上也不得设阀门，就近引至排水系统。泄水管设在水箱底部，清洗和检修排空时使用，上面装设阀门，通常与溢流管连接在一起。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统2.膨胀水箱当水箱放在不供暖房间时，为了防止水箱冻结，须设置循环管，循环管也与系统相连，与膨胀管的连接点保持1.5～3m的距离，以维持水箱中的水能缓缓流动。膨胀水箱的安装高度应至少高出系统最高点0.5m。一般开式水箱的水温不应超过95℃。水箱下部设检查管，也称信号管，引至管理人员能观察到的地方，在出口处设阀门，以便检查系统水位。开式膨胀水箱一般设置在建筑物最高处的水箱间内，水箱间应保证良好的通风和采光。为了方便安装和维修管理，水箱与墙面应有一定的距离。水箱可用型钢或钢筋混凝土等材料支承。有可能冻结时，水箱与配管应保温。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统2.膨胀水箱（2）闭式低位膨胀水箱用气压罐代替高位膨胀水箱时，气压罐的选用应以系统补水量为主要参数选择，一般系统的补水量可按总容水量的4％计算，与锅炉的容量配套选用。其工作原理与建筑给水系统的自动给水装置类似，如图所示。包括四个过程：自动补水、自动排气、自动泄水和自动过压保护。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统3.排气装置自然循环热水供暖系统主要利用开式膨胀水箱排气，机械循环系统还需要在局部最高点设置排气装置。常用的排气装置有手动集气罐、自动排气罐、手动放气阀等。（1）手动集气罐手动集气罐可用直径为100～250mm的钢管焊制而成。根据安装形式分为立式和卧式两种。一般应设在系统的末端最高处，并使干管逆流，水流与空气同方向流动，在集气罐顶部接出直径为DN15的排气管，并装设阀门，引至附近的排水点。如图所示。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统3.排气装置集气罐安装在干管的最高点，水中的气泡随水流一同进入罐内。由于集气罐的直径比连接的管道直径大得多，流入罐内的热水流速降低，水中的气泡便可浮出水面，集聚在上部空间，定期打开阀门放气。采用集气罐排气应注意及时定期排出空气；否则，当罐体内空气过多时会随水流被带走。集气罐安装在干管的最高点，水中的气泡随水流一同进入罐内。由于集气罐的直径比连接的管道直径大得多，流入罐内的热水流速降低，水中的气泡便可浮出水面，集聚在上部空间，定期打开阀门放气。采用集气罐排气应注意及时定期排出空气；否则，当罐体内空气过多时会随水流被带走。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统五、散热器与附件集气罐（a)立式集气罐;(b)卧式集气罐自动排气罐 第二章水暖工程基础知识第五节采暖供应系统3.排气装置（2）自动排气罐自动排气罐是依靠水对物体的浮力，自动打开和关闭罐体的排气出口，达到排气和阻水的目的，如图所示。当罐体内无空气时，系统中的水流入，将浮漂浮起，关闭出口，阻止水流出。当罐内空气量增多，并汇集在上部，使水位下降，浮漂下落，排气口打开排气。气体排出后，浮漂随水位上升，重新关闭排气口。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统3.排气装置（3）手动放气阀手动放气阀又称手动跑风，在热水供暖系统中安装在散热器的上端(蒸汽供暖时，安装在散热器1/3高度处)，定期打开手轮，排除散热器内的空气。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统4.除污器除污器的作用是截留过滤，并定期清除系统中的杂质和污物，以保证水质清洁，减少阻力，防止管路系统和设备堵塞。有立式直通、卧式直通和角通除污器，按国标制作，根据现场情况选用。图所示为立式直通除污器，热水由进水管进入筒体，由于水流速度突然减小，使水中的污物沉降到筒体，较清洁的水经带有很多小孔的出水管流出。筒内杂质、污物通过下部的排污管定期排放。上部设排气管，定期排除筒内空气。五、散热器与附件立式除污器 第二章水暖工程基础知识第五节采暖供应系统4.除污器下列部位应安装除污器：（1）一般安装在采暖系统入口的供水管上；（2）循环水泵的吸水口处；（3）各种换热设备之前；（4）各种小口径调压装置，以及避免造成可能堵塞的某些装置前。除污器后应装阀门，并设置旁通管，在排污或检修时临时使用。当安装地点有困难时，宜采用体积小、不占用使用面积的管道式过滤器。五、散热器与附件立式除污器 第二章水暖工程基础知识第五节采暖供应系统5.散热器温控阀散热器温控阀是一种自动控制散热器散热量的设备，可根据室温与给定温度之差自动调节热媒流量的大小，安装在散热器入口管上。它主要应用于双管系统，在单管跨越式系统中也可应用。这种设备具有恒定室温、节约热能的特点，在欧洲国家中使用广泛，我国也已有定型产品。如图所示。五、散热器与附件散热器温控阀 第二章水暖工程基础知识第五节采暖供应系统6.疏水器疏水器的作用是自动而迅速地排出蒸汽系统中散热设备和管道里的凝结水，并阻止蒸汽泄漏。疏水器的选择应根据系统的压力、温度和流量等确定。脉冲式宜用于压力较高的工艺设备上；钟形浮子式、可调热胀式、可调恒温式等疏水器宜用于流量较大的管道上；热动力式、可调双金属片式宜用于流量较小的管道中；恒温式仅用于低压蒸汽系统上。五、散热器与附件恒温式疏水器 第二章水暖工程基础知识第五节采暖供应系统6.疏水器（1）恒温式疏水器恒温式疏水器是利用蒸汽和凝结水的温度差引起恒温元件的膨胀变形而自动工作的。所示为低压蒸汽供暖系统常用的一种恒温式疏水器。当蒸汽进入时，波纹箱内液体受热蒸发，体积膨胀，压力升高，波纹箱伸长，带动其下部的锥形阀关闭阀孔，即可阻止蒸汽流出；直到疏水器内蒸汽凝结，波纹箱内气体冷凝，压力降低，波纹箱缩短，开启锥形阀排水。当空气和凝结水流入时，由于波纹箱加热不够，阀孔继续开着，空气和凝结水一起被排出。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统6.疏水器（2）热动力式疏水器热动力式疏水器是根据流体动力学原理来自动启闭凝结水排出孔进行工作的，其构造如图所示。凝结水进入阀体下部的过滤器，经中央通道靠凝结水的压力顶开阀片，水从环形槽内设置的小孔流出。当蒸汽进入后，同样顶开阀片，一小部分蒸汽也会经小孔流出。但由于经孔口节流后蒸汽容积增大，阀片下的流速激增，造成静压下降，同时蒸汽从阀片周围进入上部空间，形成一定压力，将阀片向下关闭阻汽，阀片关闭一段时间后，由于蒸汽凝结，压力下降，凝结水再次进入时，重新顶开阀片排水。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统6.疏水器热动力式疏水器体积小，质量轻，结构简单，维修方便，易于排出空气，但是，在排水过程中有周期性漏汽。另外，要求疏水器前后有一定压差，过小时也会发生连续漏汽。五、散热器与附件热动力式疏水器 第二章水暖工程基础知识第五节采暖供应系统6.疏水器（3）疏水器安装疏水器前后应设阀门。在进水阀前设置冲洗管，排放系统冲洗时的污水和初运行时大量的凝结水；疏水器后设检查管，用来检查疏水器工作是否正常。大型系统设旁通管，以便检修时临时排水。不带过滤器的疏水器前应安装过滤器，以保证水质清洁。图所示是带有过滤器和旁通管的疏水器连接形式。①一只疏水器满足不了排水量要求时，可选用多只疏水器并联工作。五、散热器与附件疏水器配管连接形式 第二章水暖工程基础知识第五节采暖供应系统6.疏水器②疏水器的安装应视工程情况一般设置旁通管、冲洗管、放气管、检查管、止回阀、过滤器等。③旁通管主要用于初始运行时排放大量凝结水，运行中禁用。小型采暖系统中可不设旁通管。④冲洗管和检查管用于放气、冲洗管路及检查疏水器的工作情况，一般均应设置。⑤止回阀用来防止回水管蹿汽后压力过高，超过用户供热系统的使用压力而影响系统运行。一般在供汽压力较高的大型供热系统中设置。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统6.疏水器⑥过滤器是为防止凝结水中的杂质堵塞疏水器，一般应在疏水器前设置。当疏水器本身带过滤器时，可不设置。⑦当供热系统压力小于50kPa时，且换热器或其他用户设备内的压力较稳定时，可用水封来取代疏水器排凝结水。但同时应考虑二次蒸汽和水流阻力的影响，水封管下部应有放水排污口和防冻措施。⑧为提高凝结水回收率，可采用疏水加压器代替疏水器背压输送凝结水。疏水加压器的作用是利用一定压力的高压蒸汽将凝结水加压送回水箱内，无须水泵，自动安全地运行，且无二次蒸汽产生，凝结水管管径比汽水混合状态流动时小。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统7.调压装置（1）分类使用减压阀不仅能对蒸汽进行节流达到减压的目的，而且能自动将阀后压力维持在一定范围内工作。供热工程中常用的减压阀有活塞式、波纹管式和薄膜式等。图为活塞式减压阀的剖面图。如阀后压力过高，膜下压力大于调节弹簧压力，膜片即向上移动，辅阀关小使流入活塞上方介质减小，引起活塞及主阀上移，减小主阀瓣开启程度，出口压力随之下降，达到新的平衡。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统7.调压装置（1）分类减压阀在管路上安装时，前后应设阀门，并分别安装高压和低压压力表，监测压力。为了防止阀后压力超过允许限度，阀后应有安全阀。在进气阀前设冲洗管，用来排放初运行时管道内的凝结水和杂质。减压阀前后设旁通管，以便维修时临时靠旁通管上的阀门减压。五、散热器与附件活塞式减压阀 第二章水暖工程基础知识第五节采暖供应系统7.调压装置（2）选择减压阀应根据具体情况进行选择：①活塞式减压阀工作可靠，维修量小，减压范围大，占地面积小，适用范围广，常用于工作温度低于或等于300℃的蒸汽管上。阀门前后压差为0.15～0.45MPa。②波纹式减压阀调节范围大，用于工作温度低于或等于200℃的蒸汽管上,特别适用于低压蒸汽供暖管上。阀门前后压差为0.05～0.6MPa。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统7.调压装置（2）选择③薄膜式减压阀工作可靠性较差，维修量大，减压范围较小，体积大，占地面积大，仅用于压力较低的管路上。④当供汽压力要求不严格时，可以通过节流孔板或普通阀门减压，但阀前压力是经常变化的，会造成系统压力不稳定。⑤一般宜采用活塞式减压阀，减压后压力不应小于0.1MPa。若要求减至0.07MPa以下，应再设波纹式减压阀或用截止阀进行二次减压。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统7.调压装置(3)安装①当压力差为0.1～0.2MPa时，可串联安装两个截止阀减压。②减压阀有方向性，不得反装，并应垂直安装在水平管上。对带均压管的减压阀，均压管应装在低压管侧。③截止阀均采用法兰阀，旁通管可垂直和水平安　装。④减压阀两侧应设压力表，阀后应设安全阀。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统8.安全阀安全阀是限定最高压力的装置，超压时自动开启泄压，降压后自动关闭。按结构不同可分为弹簧式和重锤式两类。弹簧式安全阀体积小，运行操作简单，一般用于温度和压力不太高的系统。重锤式安全阀多用于温度和压力较高的系统，如锅炉上。供暖管道常用微启式弹簧安全阀，如图所示，这种安全阀在超压时泄放量小，可减少热媒损失。五、散热器与附件弹簧安全阀 第二章水暖工程基础知识第五节采暖供应系统9.补偿器各种热媒在管道中流动时，管道受热而膨胀，故在热力管网中应考虑对其进行补偿。采暖管道必须通过热膨胀计算确定管道的增长量。补偿器有方形补偿器、套管补偿器和波纹管补偿器等。当地方狭小，方形补偿器无法安装时，可采用套管式补偿器或波纹管补偿器。但套管补偿器易漏水漏汽，宜安装在地沟内，不宜安装在建筑物上部；波纹管补偿器材质为不锈钢，补偿能力大，耐腐蚀，但造价高。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统9.补偿器水平干管和立管应计算热膨胀量，并按下列要求采取补偿措施：（1）计算热伸长量的管道安装温度宜取0℃。（2）在考虑热补偿时，应充分利用管道的自然弯曲来补偿，自然补偿每段臂长应为20～30m。当自然补偿不能满足要求时，应设置补偿器。（3）在两个固定支架的间距1/3～1/2范围内，应布置方形或Ｚ型补偿器。（4）波纹管和套筒补偿器应设导向支架，固定及导向支架位置应符合产品技术要求，固定支架推力应通过计算确定。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统9.补偿器（5）水平干管和总立管固定点的布置，应保证分支管接点处的最大位移小于或等于40mm；无分支接点的管段，间距应保证伸缩量不大于补偿器或自然补偿所允许的最大补偿量。（6）垂直双管系统、闭合管与立管同轴的垂直单管系统的连接散热器支管的立管，长度小于或等于20m时，可在立管中间设固定卡，长度大于20m时应采取补偿措施。立管穿楼板应加套管。固定卡以下长度大于10m的立管，应以三个弯头与干管连接。（7）DN≥100mm的弯管补偿器和DN≥50mm的波纹管或套筒补偿器应进行固定支架的结构验算。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统10.平衡阀平衡阀可有效地保证管网静态水力及热力平衡，它安装于小区室外管网系统中，消除小区内个别住宅楼室温过低或过高的现象，同时，可达到节约煤和电的目的。平衡阀的工作原理是通过改变阀芯与阀座的开度间隙来改变流体流经阀门的阻力，达到调节流量的目的，它相当于一个局部阻力可以调节的节流元件。图所示为自动平衡阀。五、散热器与附件平衡阀 第二章水暖工程基础知识第五节采暖供应系统10.平衡阀所有要求保证流量的管网系统中都应设置平衡阀，每个环路中只需要设一个平衡阀，安装在供水或回水管上，且不必再设其他起关闭作用的阀门。平衡阀适用的场合：（1）锅炉或冷水机组水流量的平衡；（2）热力站的一、二次环路水流量的平衡；（3）小区供热管网中各幢楼之间水流量的平衡；（4）建筑物内的采暖或空调水力系统中水流量的平衡。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统11.分水器、集水器和分汽缸当需要从总管接出2个以上分支环路时，考虑各环路之间的压力平衡和使用功能的要求，宜用分水器、分汽缸和集水器。分水器用于热水或空调冷水管上，集水器用于回水管路中，分汽缸用于蒸汽管上。分水器、集水器、分汽缸的直径应为1.5～3dmax（dmax为各支管中的最大管径）。分水器、集水器、分汽缸一般应安装压力表和温度计，并应保温；可采取落地或墙上安装。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统12.换热器换热器前应装除污器或过滤器，其系统补水应进行软化处理。换热器的种类主要有：（1）固定管板的壳管式汽水换热器适用于温差小、压力不高及壳程结垢不严重的场合；（2）喷管式换热器加热快、体积小、安装方便、调节灵活，适用于温差大、噪音小的场合；（3）螺旋板式换热器造价低、体积小，但易蹿水，适用于供暖换热；（4）不锈钢板式换热器效率高，拆装方便，造价较高，易阻塞，适用于空调水系统换热。此外，还有Ｕ形管壳管式汽水换热器、波纹管系列换热器、浮动盘管系列汽水换热器等。五、散热器与附件 第二章水暖工程基础知识第五节采暖供应系统12.换热器换热器前应装除污器或过滤器，其系统补水应进行软化处理。换热器的种类主要有：（1）固定管板的壳管式汽水换热器适用于温差小、压力不高及壳程结垢不严重的场合；（2）喷管式换热器加热快、体积小、安装方便、调节灵活，适用于温差大、噪音小的场合；（3）螺旋板式换热器造价低、体积小，但易蹿水，适用于供暖换热；五、散热器与附件 第二章水暖工程基础知识第六节水暖管道的布置与敷设室内给排水采暖管道的布置与建筑物的性质，建筑物的外形、结构状况、卫生器具和生产设备布置情况以及所采用的给水方式等因素有关，并应充分考虑利用室外管网的压力。管道布置时应力求长度最短，尽可能呈直线走向，沿墙、梁、柱平行敷设，即经济又合理兼顾美观，并考虑施工、检修、维护方便。一、建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设1．给水管路形式1）下行上给式（下分式）水平干管在底层直接埋于地下、设在地沟内或地下室的天花板下，自下而上供水。多用于居住和公共建筑的直接给水方式。2）上行下给式（上分式）水平干管位于顶层天花板下（或顶层吊顶内），自上而下供水。民用等建筑设高位水箱时，常采用此种方式，如图所示。3）中分式水平干管设在建筑物的中层走廊内（或中层的楼板下），分别向上、向下供水。适用于直接给水方式，如图2.2-2所示。4）环状式适用于大型公共建筑、10个以上消火栓的消防管道以及生产工艺要求不允许断水的建筑物，如图2.2-3所示。一、建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设一、建筑给排水、采暖管道的布置中分式环状式上分式 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．给水引入管的布置给水引入管与排水管排出管的水平净距离不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉敷设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管径的3倍。室内埋地管道安装至外墙外应不小于1m，管口应及时封堵。给水水平管道应有2‰～5‰的坡度坡向泄水装置。管道穿过楼板、屋面，应予留孔洞或予埋套管，予留孔洞尺寸应为管道外径加40mm；管道在墙体内暗敷设需管槽时，管槽宽度应为管道外径加30mm；且管槽的坡度应与管道坡度一致。管道安装宜按照先地下后地上、先大管径后小管径的顺序进行。从配水平衡和供水可靠考虑，给水引入管宜从建筑物用水量最大处和不允许断水处引入。当建筑物内卫生器具布置比较均匀时，应在建筑物中央位置引入，以缩短管网向最不利点的输水长度，减少管网的水头损失。一、建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．给水引入管的布置引入管一般设置一条，当建筑物不允许间断供水或室内消火栓总数在10个以上时，需要设置两条，并应由城市环状管网的不同侧引入；如不可能时，也可由同侧引入，但两条引入管间距离不得小于10m，并应在两接点间设置阀门，如图2.2-4所示。(a)引入管不同侧引入(b)引入管同侧引入一、建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．给水引入管的布置给水引入管与污（废）水排出管管外壁的水平距离不得小于1.0m；引入管穿过承重墙或基础时，管顶上部应预留净空不得小于建筑物的沉降量，一般不小于0.1m，并做好防水的技术处理，如图所示（a）管道穿越砖基础示意图（b）管道穿越混凝土基础示意图一、建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．给水引入管的布置当管道系统工作压力不大于1.0MPa时，宜采用涂（衬）塑焊接钢管（复合管），可锻铸铁衬塑管件，螺纹连接及聚丙烯管（PP－R）。当管道系统工作压力大于1.0MPa且不大于1.6MPa时，宜采用涂（衬）塑无缝钢管（复合管），无缝钢管件或球墨铸铁涂（衬）塑管件，法兰连接或沟槽式连接。当管道系统工作压力大于1.6MPa且小于2.5MPa时，应采用涂（衬）塑的无缝钢管和无缝钢管或铸钢涂（衬）塑管件。采用法兰或沟槽式连接。管径不大于100mm时宜采用螺纹连接，管径大于100mm时应采用法兰或沟槽式连接。在热水供应管道系统中，宜采用内衬交联聚乙烯（PEX）、氯化聚氯乙烯（PVC－C）的钢塑复合管、聚丙烯管（PP－R）、内衬聚丙烯（PP）、氯化聚氯乙烯（PVC－C）的管件。当采用橡胶密封时，应采用耐热橡胶密封圈。一、建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设3．干管的布置干管应尽量靠近用水量大的设备处或不允许间断供水的用水处，以保证供水可靠，并减少管道转输流量，使大口径管道长度最短。工厂车间内的给水管道架空布置时，应不妨碍生产操作及车间内的交通运输，不允许把管道布置在遇水能引起爆炸、燃烧或损坏原料、产品和设备的上面。管道直埋地下时，应采取措施避免被重物压坏或被设备震坏，不允许管道穿过设备基础；特殊情况下，应同有关专业协商处理。室内给水管道不允许敷设在排水沟、烟道和风道内，不允许穿过大小便槽、橱窗、壁柜、木装修等处，应尽量避免穿过建筑物的沉降缝、伸缩缝和抗震缝（简称建筑三缝），如果必须穿过时应采取相应的措施。一．建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设3．干管的布置建筑给水管道与排水管道平行埋设和交叉埋设时，管外壁的最小距离分别为0.5m和1.5m；交叉埋设时，给水管应布置在排水管上方；当地下管道较多，敷设有困难时，可在给水管外面加设套管后从排水管下面通过。给水管道可与其它管道同沟或共架敷设，但给水管应布置在排水管、冷冻管的上面，热水管和蒸气管的下面；给水管道不宜与输送易燃易爆或有害气体和液体的管道同沟敷设。一．建筑给排水、采暖管道的布置 第二章水暖工程基础知识第六节水暖管道的布置与敷设室内给排水、采暖管道的敷设，根据建筑对卫生、散热设备美观等方面的要求不同，分为明装和暗装两类。1．明装管道一般在室内沿墙、梁、柱、天花板下、地板旁暴露敷设。明装管道造价低，施工安装、维护管理均较方便；缺点是占用建筑空间，由于管道表面积灰、产生凝结水等影响环境卫生，而且明装有碍房间美观；一般民用建筑和大部分生产车间均为明装方式，由于明装敷设需要占用一定的室内空间，故目前较少采用。二、建筑给排水、采暖管道的敷设 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．暗装暗装管道敷设在地下室天花板下或吊顶内，或在管道井、管槽、墙槽、管道设备层和公共管沟内隐藏敷设。暗装的优点是不影响房间的整洁美观，卫生条件好、不占房屋空间；适用于标准较高的高层建筑、宾馆、医院等；在工业企业中的某些精密仪器或电子元件车间等处，要求室内洁净无尘时，也采用暗装。随着人们生活水平的提高，家庭住宅也多采用暗装。暗装的缺点是造价高，施工维护管理不方便等；给水管道除单独敷设外，还应顾及到排水、供暖、通风、空调和供电等其它建筑设备工程管线的布置和敷设。考虑到安全、施工、维护等要求，当平行或交叉设置时，对管道间的相互位置、距离、固定方法等应综合有关要求统一处理。二、建筑给排水、采暖管道的敷设 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．暗装埋地的钢塑复合管，外壁宜采取可靠的防腐措施。管道敷设时必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门应用专用管件连接，不得在塑料管上套丝。铜管连接可采用专用接头或焊接，当管径小于22ｍｍ时，宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22ｍｍ时，宜采用对口焊接。二、建筑给排水、采暖管道的敷设 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．暗装二、建筑给排水、采暖管道的敷设铸铁管的刚性套管接管示意图钢管的刚性套管接管示意图1.套管2.翼环3.挡圈4.橡胶条5.螺母6.双头螺栓7.法兰盘8.短管9.法兰2.2-8柔性穿墙防水套管示意图1.套管2.翼环3.挡圈4.橡胶条5.螺母6.双头螺栓7.法兰盘8.短管9.法兰柔性穿墙防水套管示意图 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．暗装管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，可选取下列保护措施。1在墙体两侧采取柔性连接。（见图）2在管道或保温层外皮上、下部留有不小于150mm的净空。3在穿墙处做成方形补偿器，水平安装。（见图）二、建筑给排水、采暖管道的敷设在墙体两侧采用柔性连接在穿墙处做成方形补偿器，水平安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设给水、热水、采暖管道穿过楼板、墙面、屋面处均需设置套管，套管管径应比管道大两号管径。套管一般应用钢套管。穿墙套管应保证两端与墙面平齐，穿楼板套管应使下端与楼板下端平齐，上端有防水要求的房间套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用阻燃材料和防水油膏填塞，外部用腻子或密封胶封堵，管道接口不得设在套管内。套管内外表面及两端口要做防腐处理，断口要平整。二、建筑给排水、采暖管道的敷设 第二章水暖工程基础知识第六节水暖管道的布置与敷设管道的支承结构叫支架，是管道系统的重要组成部分。支架安装是管道安装的重要环节。1．管道支架的类型根据管道支架对管道制约作用的不同分为固定支架和活动支架。按支架自身构造情况的不同分为托架和吊架两种。具体构造可参见支架标准图。在固定支架上，管子被牢牢地固定住，不能有任何位移。在活动支架上，管道可沿轴向自由移动。三管道支架的安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设2．支架安装位置的确定固定支架的安装位置由设计人员在图纸上予以确定。一般考虑到自然补偿、伸缩器补偿的要求，在确定固定支架安装位置时应符合表的规定。三管道支架的安装公称管径ｍｍ1520253240507080100125150方形补偿器--303545505560657080套筒补偿器--------455055L型长臂最大长度151820242430303030短臂最小长度2.02.53.03.54.05.05.56.06.0固定支架的最大间距(m) 第二章水暖工程基础知识第六节水暖管道的布置与敷设3．支架的安装支架的安装包括支架构件的预制加工和现场安装两个部分。支架构件多为标准设计，现场安装支架常用的方法有栽埋法、膨胀螺栓法、射钉法、预埋焊接法、抱柱法等。管道支、吊、托架安装应符合（1）PP一R管安装时，必须按不同管径设置管卡或吊架，位置应正确，埋设要牢固平整，管卡与管道接触应紧密，但不得损伤管道表面。（2）采用金属管卡或支、吊架时，与管道接触部分应加塑料或橡胶软垫。在金属管配件与聚丙烯管道连接接触部位，管卡应设在金属配件一侧，并应采取防止接口松动的技术措施。采用铜管垂直或水平安装的支架间距应符合规定。三管道支架的安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设3．支架的安装（3）敷设的管道设有伸缩接时，应按固定点要求安装固定支架。（4）采暖、给水及热水供应系统的金属管道立管管卡，应使用专用管卡或自制管卡并符合下列规定：楼层高度小于或等于5m时，每层必须安装１个。楼层高度大于５m时，每层不得少于２个。管卡安装高度，距地面为1.5～1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。三管道支架的安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)管子的切断在管道施工．中，为了满足所需要的长度，就必须切断管子。切断的方法有锯断、刀割、气割、砂轮切割机切割、凿切和等离子切割等，所使用的工具分别是手工锯或锯床、管子割刀、氧气乙炔射吸式割锯、砂轮切割机、手锤和凿刀、等离子切割机等。锯断是一种常用的切断方法，可用于切断钢管、有色金属管、塑料管等。刀割适用于切断DNl5～100mm的钢管。气割主要用于切割碳素钢管、钢板和各类型钢。砂轮切割机切割又叫磨割，适宜切割各种碳素钢管、型材、铸铁管和塑料管，使用广泛。凿切主要用于铸铁管及陶土管的切断。等离子切割用来切割钢管及气割不能切割的不锈钢、铸铁等管材，这种方法适用于大型加工厂。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)钢管套丝管螺纹的加工习惯上称为套丝，是管道安装工程最基本的、应用最多的操作技术之一。管螺纹加工方法有手工和机械两种。手工套丝使用的工具称为管子铰板(也称代丝)。机械套丝使用机械套丝机。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(三)管道的连接1.钢管的连接各类钢管按品种、类型、管径不同分别采用螺纹连接(丝接)、法兰连接和焊接三种不同的连接方法。（1）螺纹连接螺纹连接是指将钢管端部加工的外螺纹和管件的内螺纹紧密连接。它适用于所有镀锌钢管的连接，以及较小管径(DN≤32)、较低工作压力(如1MPa以内)焊接钢管的连接和带螺纹的阀类及设备接管的连接。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(三)管道的连接1.钢管的连接（2）法兰连接法兰连接是管道通过连接件法兰及紧固螺栓、螺母的紧固，压紧中间的法兰垫片而使管道连接起来的一种连接方法。法兰连接是可卸接头，常用于管道与法兰阀门的连接、法兰与法兰管件(盘式弯头、盘式三通)的连接以及法兰接口的设备连接等。最常用的法兰有丝扣法兰和平焊钢法兰。丝扣法兰一般为铸铁法兰，它和钢管的连接为丝扣连接，主要用于镀锌钢管与带法兰的附件连接。平焊钢法兰是管道安装工程使用最广泛的一种法兰。法兰与钢管的连接采用电焊焊接。其规格按管道压力分为0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa五种。除上述两种法兰外，尚有平焊松套钢法兰、对焊钢法兰、卷边松套法兰等多种。法兰连接包括如下工序：法兰与钢管的点焊、校正、焊接、制垫、加垫、紧螺栓等。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(三)管道的连接1.钢管的连接（3）焊接钢管焊接常用的焊接方法有电焊和气焊。就焊接而言，电焊优于气焊，故应优先考虑电焊。一般只有DN<50mm、壁厚小于3．5mm的管子才考虑使用气焊焊接。焊接的主要工序依次为：管子的切割、管口处理、对口、点焊、管道平直度校正、施焊等。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(三)管道的连接2.铸铁管的连接根据铸铁给水、排水管的管材和管材形式，连接方法有法兰连接和承插连接两种，这里只介绍承插连接。承插连接是将管子或管件的插口(俗称小头)插入承口(俗称喇叭头)，并在其承接的环形内隙填以接口填料的连接。按接口填料的不同，承插连接分为石棉水泥接口、水泥接口、自应力水泥砂浆接口、三合一水泥接’口、青铅接口(冷铅接口或熔铅接口)等。承插连接的操作工序为：对口、塞麻打麻(或打橡胶圈，直径大于或等于300mm管道的承插连接多用填塞橡胶圈代替填麻，胶圈内径为管子外径的0．85倍)、填麻打灰口(或填铅打铅口)、灰口的养护等。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(四)管道防护1．防腐不论明装或暗装的管道和设备，除镀锌钢管、给水塑料管、铜管外，都必须做防腐处理。最简单的防腐方法是刷油法，即先将管道及设备表面除锈，明装管道刷防锈漆（如红丹漆）两道，再刷面漆（如银粉）两道。如管道需要装饰或标识时，可再刷调和漆或铅油。暗装管道除锈后，刷防锈漆两道。质量较高的防腐方法是做管道防腐层，层数3～9层不等，材料为底漆（冷底子油：冷底子油亦称基层处理剂，是由沥青加溶剂调制而成。）、沥青、防水卷材、牛皮纸等。埋地钢管除锈后刷冷底子油两道，再刷热沥青两道；埋于地下的铸铁管，外表一律要刷沥青防腐，明露部分可刷红丹漆及银粉漆（各两道）。工业上用于输送酸、碱腐蚀的管道，均要进行防腐处理，如在钢管或铸铁管内壁涂衬防腐材料等。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(四)管道防护2．防冻、防结露设置在温度低于0℃环境下的各类设备和各种材质的管道，都应当进行保温防冻；如寒冷地区的屋顶水箱，冬季不采暖的室内和阁楼中的管道以及敷设在受室外冷空气影响的门厅、过道等处的管道，在涂刷底漆防腐后，应采取保温措施。常用作法是：管道除锈涂油漆后，包扎矿渣绵、石棉硅藻土、玻璃绵、膨胀蛭石或用炮沫水泥瓦等保温层外包玻璃布涂漆等作法作为保护层。在气候温暖潮湿的地区，在采暖的卫生间，在工作温度较高较大的房间（如厨房、洗衣房、某些生产车间）或管道内水温较室温为低的时候，管道及设备的外壁可能产生凝结水，从而引起管道和设备的腐蚀，影响使用和环境卫生。为此，必须采取防结露措施，即做防潮绝热层，其做法与一般保温层的做法相同。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设(四)管道防护3．防振、防噪声当管道中水流速度过大时，启闭水龙头、阀门，易出现水锤现象，引起管道附件的振动，不但会损坏管道附件，造成漏水，还会产生噪声。噪声一般有下列来源：(1)由于器材的损坏，在某些地方（常在控制附件和配水附件处）产生机械的震动声；(2)管道中水的流速太高，通过阀门时，以及在管径（变径）突变或流速急变处，可能产生噪声；(3)水泵工作时发出的噪声；(4)由于管中压力大、流速高引起水锤产生噪声；(5)由于设备与基础连接不妥，造成机械噪声。四、管道工程施工基本操作技术 第二章水暖工程基础知识第六节水暖管道的布置与敷设（一）采暖管道的安装1、室内采暖管道的安装程序室内采暖管道的安装一般按下列程序进行：支架的制作及固定一测绘管段加工草图，下料预制一阀件检验试压一系统设备(如膨胀水箱)制作一散热器组对、试压一系统总管、干管、立管安装一散热器及散热器支管的安装一系统附件、设备安装一系统的试压和吹扫一刷油、保温一交工验收。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（一）采暖管道的安装2、采暖管道安装的基本技术要求（1）．系统安装中所用材料及设备型号、规格均应符合设计要求。（2）．管道穿越基础、墙、楼板时，应配合土建预留孔洞。孔洞尺寸无明确规定时，参见课本表2.2-3。表中还给出了管道与墙壁之间的净距。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（一）采暖管道的安装3．管道和设备安装前必须清除内部杂物，安装中断或完毕后，敞口处应封闭，以免杂物堵塞管道。4．安装过程中，如遇多种管道交叉，应根据管道规格、性质和用途确定避让方式，见课本表2.2-45．管道安装时的坡度，如设计无明确规定时，可按下列要求执行：(1)热水管道及汽、水同向流动的蒸汽和凝结水管道，坡度一般为0.003，但不得小于O.002。(2)汽、水逆向流动的蒸汽管道，坡度不得小于0.005。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（一）采暖管道的安装6．管道穿墙和楼板时，应设置铁皮套管或钢套管。安装在内墙壁的套管，其两端应与饰面相平。管道穿过外墙或基础时，套管直径比管道直径大2号为宜。安装在楼板内的套管，其顶部要高出地面20mm，底部与楼板底面相平。管道穿过容易积水的房间楼板时，加设钢套管，其顶部应高出地面不小于50mm。7．立管管卡的安装，当层高不超过5m时，每层安装一个，距地面1．5～1．8m；层高超过5m时，每层不少于两个，应均匀安装。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装1、室内给水管道安装程序室内给水管道(包括生活给水、消防及生活消防热水管道)的安装，一般按引人管(总管)一水平干管一立管一横管一支管的顺序进行。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装2、室内给水管道安装的基本技术要求（1）．管道穿越建筑物基础、墙、楼板的孔洞和暗装时管道的墙槽应配合土建预留。（2）．钢管穿楼板应做钢套管，套管直径比管径大2号，套管顶端高出地面20mm，套管底部与楼板底面相平，套管与管道间应用石棉绳或沥青油麻填封。（3）．生活热水管、生活给水管和消防水管应根据需要及设计要求进行保温处理，以防热量损失和结露。（4）．镀锌钢管在套丝操作后，被损坏的镀锌层表面(主要是螺纹连接的外露部分)应及时涂上红丹防锈漆，以避免发生锈蚀。（5）．给水管道与其他管道同沟或共架敷设时，应铺设在排水管、冷冻管的上面，热水管或蒸汽管的下面。给水管不宜与输送易燃易爆或有害气体的管道同沟敷设。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装3、室内排水管道的安装（1）．室内排水管道的安装程序为：排水管一底层埋地排水横管一底层器具排水支管一隐蔽排水管灌水试验及验收一排水立管一各楼层排水横管一器具排水支管，最后安装卫生器具。（2）．室内排水管道安装的基本技术要求①排出管的埋深应大于当地的冰冻线。室内埋地横管的最小埋深，当设计无规定时，按课本表2.2-5的规定执行。②生活污水排水横管的坡度如设计无明确要求时，应按课本表2.2-6的规定执行。③金属排水管道上的支、吊架及卡箍均应固定在承重结构上。固定件间距：横管不得大于2m；立管层高小于或等于4m时，每层安装一个固定件。立管底部的弯管应设支墩。塑料排水管道支吊架最大间距如课本表2.2-7所示。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装3、室内排水管道的安装④排水管道的各合流处应采用斜三通(四通)或顺水三通(四通)，凡安装允许的90。转弯处均应用2个45。弯头。⑤排水管道不得穿过烟道、风道、沉降缝、伸缩缝和起居室。⑥暗装埋地的排水管道，在隐蔽之前必须做灌水试验，其灌水高度为底层(楼层)上方检查口承口面。⑦在立管上应每隔两层设置一个检查口，且在最底层及有卫生器具的最高层必须设置。暗装立管在检查口处应设安装检修门。在连接2个或2个以上大便器、3个或3个以上其他卫生器具的污水横管上应设清扫口。⑧排水管道穿越基础、楼板、墙体时，应预留孔洞。预留孔洞位置尺寸按施工图要求。⑨所有埋地及暗装管道，在安装前应做好防腐处理，一般做法是刷沥青漆两遍。明装管道先刷一道防锈漆，再刷两道面漆。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装4、室内消防给水系统室内消火栓应布置在建筑物内各层明显、易于取用和经常有人出入的地方，如楼梯间、走廊、大厅、车间的出人口，消防电梯的前室等处。室内消火栓的布置应保证有两支水枪的充实水柱同时到达室内任何部位。建筑高度小于或等于24m时，且体积小于或等于5000m。的库房，可采用1支水枪的充实水柱到达室内任何部位。．室内消火栓给水管网与自动喷水灭火器设备的管网宜分开设置，如有困难，应在报警阀前分开设置。．自动喷洒消防系统应在建筑物主体结构完成后，内装修前安装。安装程序一般是：先安装管道，后安装信号管、警报装置和洒水喷头。管道安装要牢固，不得把支吊架固定在不承重和不耐火的结构上。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装5、燃气管道系统室内燃气管道系统由用户引入管、干管、立管、用户支管、燃气计量表、用具连接管和燃气用具等组成。管道安装顺序是：引入管一立管一水平管一支管一燃气表一表后管一灶具。燃气管道安装技术要求：。(1)用户引入管与庭院低压分配管道连接，在分支管处应设阀门(一般选球阀或闸阀)。引入管最好直接引入用气房间。当引入管穿越房屋基础、承重墙或管沟时，应预留孔洞，加套管，其间隙用油麻、沥青或环氧树脂填塞。穿墙套管尺寸如课本表2.2-8所示。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装5、燃气管道系统埋地引入管应有0.005的坡度坡向室外管网。引入管应埋设在冰冻线以下O.1～O.2m深处。(2)水平干管引入管连接多根立管时，应设水平干管，应有不小于O.002的坡度坡向引入管。(3)立管通过各层楼板处应设套管。套管应高出地面至少50mm，下部与楼板底面平齐。套管与立管间的缝隙用油麻堵塞，沥青封口。当立管管径大于50mm时，一般每隔一层装设一个活接头。(4)用户支管应有坡度，以计量表为界分别坡向立管和燃器用具。支管穿墙时也应加套管保护。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装5、燃气管道系统埋地引入管应有0.005的坡度坡向室外管网。引入管应埋设在冰冻线以下O.1～O.2m深处。(2)水平干管引入管连接多根立管时，应设水平干管，应有不小于O.002的坡度坡向引入管。(3)立管通过各层楼板处应设套管。套管应高出地面至少50mm，下部与楼板底面平齐。套管与立管间的缝隙用油麻堵塞，沥青封口。当立管管径大于50mm时，一般每隔一层装设一个活接头。(4)用户支管应有坡度，以计量表为界分别坡向立管和燃器用具。支管穿墙时也应加套管保护。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设（二）、给排水系统的安装5、燃气管道系统(5)燃气管道一般为明装敷设。当建筑物或工艺有特殊要求时可暗装，但必须考虑安装检修的方便。(6)燃气表与灶具之间的连接、调压箱与水封之间的连接均采用胶管。(7)管道安装完毕，均需进行吹扫和试压工作，吹扫多用压缩空气进行。(8)燃气管道支架、管卡的间距应符合课本表2.2-9的规定。五、采暖管道安装 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定1．管道安装完毕后，应按设计规定对管道系统进行强度、严密性等试验，以检查管道系统及各连接部位的工程质量。试验项目一般可按规定进行。2．一般热力管道和压缩空气管道用水作介质进行强度或严密性试验；煤气管道和天然气管道用气体作介质进行强度及严密性试验；氧气管道、乙炔管道和输油管道先用水作介质进行强度试验，再用气体作介质进行严密性试验。各种化工工艺性管道，工作压力不低于0.07MPa时一般采用水压试验，工作压力低于0.07MPa时一般采用气压试验。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定3．管道系统试验前应具有下列条件：(1)管道系统施工完毕并符合设计要求和管道安装施工的有关规定。(2)支、吊架安装完毕，配置正确，可靠紧固。(3)焊接和热处理的工作结束，并经验收合格，焊缝及其他应检查的部位未经涂漆和保温。(4)所有的焊接法兰与披罩法兰以及其他接头处均能保证便于检查。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定3．管道系统试验前应具有下列条件：(5)清除管线上所有临时用的夹具、堵板、盲板及旋塞等。(6)埋地管道的坐标、标高、坡度及管基垫层等经复检合格。试验用的临时加固措施经检查确认安全可靠。(7)试验用压力表已经校验，精度不低于1.5级，表的满刻度值为最大被测压力的1．5～2倍，压力表不少于2块；气压试验用的温度计，其分度值不能超过l℃。(8)具有完善的并经批准的试验方案。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定4．高压管道系统试验前应对下列资料进行审查：(1)制造厂的管子、管道的附件和合格证明书；(2)管子校验性检查或试验记录；(3)管道加工记录；(4)阀门试验记录；(5)焊接检验及热处理记录；(6)设计修改材料代用文件。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定5．试验前应用压缩空气清除管内垃圾及脏物，需要时用水冲洗，水流速度为l～1.5m／s，直到排出的水干净为止(冲洗时可用铜锤敲打管道)。6．试验前，应将不能参与试验的系统、设备、仪表及管道附件等加以隔出。安全阀、爆破板应拆卸。加置盲板的部位应有明显的标记和记录。7．管道系统试验前，应与运行中的管道设置隔离盲板。对水或蒸汽管道加阀门隔离时，阀门两侧的温差不应超过100℃。8．有冷脆倾向的管道，应根据管材的冷脆温度确定试验介质的最低温度，以防止脆裂。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定9．试验过程中如发生泄露，不得带压修理，缺陷消除后应重新试验。10．系统试验合格后，试验介质应在室外合适地点排放，并注意安全。11．系统试验完毕，应及时拆除所有临时盲板，核对记录，并填写“管道系统试验记录”。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)水压试验1．水压试验用清洁的水作介质，氧气管道应采用无油质的水。奥氏体不锈钢管水压试验时，水的氯离子含量不得超过2．5×lO-7。，否则应采取措施。管道试验包括奥氏体不锈钢设备在内时，不论管道材质是否为奥氏体不锈钢，其水质要求也应符合这一规定。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)水压试验2．系统注水时，应打开管道各处的排气阀，将空气排尽。待水灌满后，关闭排气阀与进水阀，用手摇泵或电动泵加压，压力逐渐增高，加压到一定数值时，应停下来对管道进行检查，没有问题时再继续加压，一般分2～3次升到试验压力。当压力达到试验压力时停止加压。一般动力管道在试验压力下保持lOmin；化工工艺管道在试验压力下保持20min。在保持试验压力的时间内，如管道未发现泄露现象，压力表指针不下降，且目测管道无变形，就认为强度试验合格。3．水压试验的压力按课本表2.2-10的规定进行。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)水压试验4．当气温低于O℃时，可采取特殊防冻措施，用50℃左右的热水在5～10min．内充满管线进行试验。试验结束，应立即将管内存水放完。氧气管道和乙炔管道必须用无油的压缩空气或氮气吹干，并应特别注意不使残水留在管道最低点。5．对位差较大的管道系统，应考虑试验介质的静压影响。液体管道以最高点的压力为准，但最低点的压力不得超过管道附件及阀门的承受能力。6．埋地压力管道(钢管、铸铁管)在回填土后，还应进行系统最终水压试验。试验前，管内需充水浸泡24h，试验压力为设计压力，其渗水量应符合要求。渗水严重的接口必须修理。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)水压试验7．公称直径小于或等于400mm的埋地铸铁管道做最终试验时，如能排尽管内空气，在lOmin内降压不大于O.05MPa即为合格，可不做渗水量试验。8．进行水压试验的管道如在管端没有法兰时，可采用装配式管堵。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(三)气压试验1．气压试验用介质一般为空气，也可用氮气及其他惰性气体。2．进行气压试验前，应对管道及管道附件的耐压强度进行验算，验算时采用的安全系数不得小于2．5。3．气压强度试验，压力为设计压力的1．5倍，真空管道为0．2MPa。试验时，压力应逐级缓慢上升，首先升到试验压力的50％进行查验，如无泄漏及异常现象，继续按试验压力的10％逐级升压直至强度试验压力。每级试验压力应稳压3min，达到试验压力后应稳压5min，以无泄露、目测无变形为合格。如发现有漏气的地方，应在该处做上标记，泄压后进行修理。消除缺陷后，再升压至试验压力。在试验压力下保持30rain，如压力不下降，即认为强度试验合格。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)水压试验4．强度试验合格后，降至设计压力进行严密性试验(且真空管道不小于O．1MPa)。先用3～12h，使管道内气体的温度与周围大气的温度相等，然后用涂刷中性肥皂水的方法检查无泄漏，24h测定漏气量。如每小时平均漏气率不超过规定数值即合格。在选择取压点和测温时，应保证使在该点所测的压力值、温度值能够代表整个管道的压力与温度。最准确而保险的做法是装设两个或三个压力表及温度计，取其平均值，这样计算出的漏气率则更准确。5．有铸铁附件的管道系统，如用气压代替液压进行强度试验，其全部铸铁附件应预先经过液压强度试验且合格。6．需做气压试验的铸铁管道，必须在水压强度试验合格后进行。气压试验压力：地上管道不大于O．15MPa；埋地管道不大于O．4MPa。试验时不得敲击管道。7．当使用卤素、氮气、氨气或其他方法进行管道系统严密性试验时，应按专门技术规定进行。六、管道系统实验 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定；1．管道系统强度试验合格后，或气密性试验前，应分段进行吹扫与清洗。2．吹洗方法应根据对管道的使用要求、管道内输送介质的种类以及管道内表面的脏污程度确定。吹洗的顺序一般应按主管、支管、疏排管依次进行。3．吹洗前，应将系统内的仪表予以保护，并将孔板、喷嘴、滤网、节流阀及止回阀芯等部件拆除，妥善保管，待吹洗后复位。．4．不允许吹洗的设备及管道应与吹洗系统隔离。5．对未能吹洗或吹洗后可能留存脏污、杂物的管道，应用其他方法补做清理。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(一)一般规定；6．吹洗时，管道内的脏物不得进入设备，从设备吹出的脏物一般不得进入管道。7．管道吹扫时应有足够的流量，吹扫压力不得超过设计压力，流速不低于工作流速，一般不小于20m／s。8．吹洗时，除有色金属外，应用锤敲打管子，对焊缝、死角和管底等部位应重点敲打，但不得损伤管子。9．吹洗前，考虑管道支、吊架的牢固程度，必要时应予加固。10．管道吹洗合格后，应做记录，除规定的检查及恢复工作外，不得进行影响管内清洁的其他作业。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(二)水冲洗1．工作介质为液体的管道，一般应进行水冲洗，如不能用水清洗或不能满足清洁要求时，可用空气进行清扫，但应采取相应措施。2．水冲洗的排放应接人可靠的排水井或沟中，并保证排泄物畅通安全，排放管道的截面应不小于被冲洗管截面的60％。3．冲洗用水可通过管道工作介质，根据材质选用软化水、工业用水、澄清水或蒸汽冷凝液。如用海水冲洗时，则需用清洁水再清洗。奥氏体不锈钢管道不得使用海水或氯离子含量超过2．5×10叫的水进行冲洗。4．水冲洗应以管道内可能达到的最大流量或不小于1．5m／s的流速进行。5．水冲洗应连续进行。当设计无规定时，则以出口的水色和透明度与入口处目测一致为合格。6．管道冲洗后应将水排空，需要时可用压缩空气吹干或采取其他保护措施。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(三)空气吹扫1．工作介质为气体的管道一般用空气吹扫，如用其他气体吹扫时，应采取安全措施。2．忌油管道的吹扫气体不得含油。3．空气吹扫时，在排气口用白布或有白漆靶板检查，如5min内检查其上无铁锈、尘土、水分及其他脏物即为合格。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(四)蒸汽吹扫1.蒸汽管道应用蒸汽吹扫。非蒸汽管道如用空气吹扫不能满足要求时，也可用蒸汽吹扫，但应考虑其结构应能承受高温和热膨胀因素的影响。2．蒸汽吹扫前应缓慢升温以暖管，且恒温lh后进行吹扫，然后自然降温至环境温度，再升温、暖管、恒温进行二次吹扫。如此反复进行，一般不少于三次。3．蒸汽吹扫的排气管应引至室外，并加以明显标志。管口应朝上倾斜，保证安全排放。排气管应具有牢固的支架，以承受其排空的反作用力。排气管直径不宜小于被吹扫管的直径，长度应尽量短些。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设4．绝热管道的蒸汽吹扫工作一般宜在绝热施工前进行，必要时可采取局部的人体防烫措施。5．蒸汽吹扫的检查方法如下：(1)中、高压蒸汽管道的吹扫效果，应以检查装于排泄气管的铝靶板为准。靶板面应光洁，宽度为排气管内径的3％～5％，长度等于管子内径。连续两次更换靶板检查，如靶板上肉眼可见的冲击斑痕不多于10点，每点不大于1mm即可认为合格。(2)一般蒸汽或其他管道可用刨光木板置于排气口处检查，板上应无铁锈、脏物。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(五)油清洗1．润滑、密封及控制油管道系统，应在设备及管道吹洗或酸洗合格后、系统试运转前进行油清洗。2．油清洗以油循环的方式进行，循环过程宜在40～70℃的范围内反复升温2～3次。3．当设计或制造厂无要求时，管道油清洗后用滤网检查，合格标准按规定执行。4．油清洗时应用优质油，清洗合格的管道应采取有效的保护措施。试运转前应换以具有合格证的正式油。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(六)脱脂1．忌油管道系统必须按设计要求进行脱脂处理。脱脂前，可根据工作介质、管材、管径、脏污情况制定管道的脱脂措施。2．有明显的油迹或严重锈蚀的管子，应先用蒸汽吹扫，喷砂或其他方法清除油迹、铁锈，然后进行脱脂。3．管道可采用有机溶剂(二氯乙烷、三氯乙烯等)、浓硝酸或碱液进行脱脂。4．脱脂用的有机溶剂应根据规定使用。5．脱脂后应将溶剂排尽。当设计无规定时，检验脱脂质量的方法及合格的标准规定如下：七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(六)脱脂(1)直接法①用清洁干燥的白滤纸擦拭管道及附件内壁，纸上无油脂痕迹。②用紫外线照射，脱脂表面应无紫蓝荧光。(2)间接法①蒸汽吹扫脱脂时，盛少量蒸汽冷凝液于器皿中，并放人颗粒小于1mm的纯樟脑，樟脑不停旋转为合格。②有机溶剂及硝酸脱脂时，取脱脂后的溶液或酸分析，其含油及有机物应不超过0．03％。6．脱脂合格的管道应及时封口，保证工序施工不再被污染。七、管道的冲洗与消毒 第二章水暖工程基础知识第六节水暖管道的布置与敷设(七)酸洗与钝化1．蒸汽及循环水等管道的化学清洗应按专门的规定进行。2．管道内壁有特殊清洁要求的油管道，应按要求采用槽浸法或系统循环法进行酸洗。3．酸洗后的管道以目测检查，内壁呈金属光泽为合格。4．酸洗或钝化合格后的管道，必要时仍应采取有效的保护措施。5．酸洗后的废水、废液排放前应进行处理，以防止污染环境。七、管道的冲洗与消毒 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图建筑给排水、采暖施工图识读的正确与否，是否能全面了解设计者的意图，掌握施工的重点、难点是保证工程的施工质量、工期、进度的关键，是基本建设概预算和组织施工的主要依据文件。本节通过实例介绍了施工图图纸表达的主要内容、识读方法，施工流程、施工过程中应注意的事项以及建筑给排水工程现行的施工与验收规范，并对建筑给排水、采暖的施工作了较全面的介绍。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容建筑给排水、采暖施工图是指房屋内部的卫生设备或生产用水装置的施工图，它主要反映了这些用水器具的安装位置及其管道布置情况，同时，也是基本建设概预算中施工图预算和组织施工的主要依据文件。一般由平面布置图、系统轴测图、施工详图、设计说明及主要设备材料表组成。(一)、室内给排水、采暖施工图内容建筑给排水、采暖平面图表示建筑物内各层给排水管道及卫生设备的平面布置情况，其内容包括：1．各用水设备的类型及平面位置；2．各干管、立管、支管的平面位置，立管编号和管道的敷设方式；3．管道附件，如阀门、消火栓、清扫口、散热器的位置；4．各种管道的引入管和污水排出管的平面位置，编号以及与室外给排水管网的联系。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容(二)、一般规定1.线型施工图主要通过线型、符号，并适当配合一定的文字来描绘工程的具体内容。线型应根据图样的比例和类别，按《给水排水、采暖制图统一标准》(GB/T50106—2001)的规定选用。2．比例室内给排水、采暖平面图一般采用与建筑平面图相同的比例，常用1：100，必要时也可采用1：50或1：200等。系统图的比例一般与平面图相同，特殊情况可不按比例，如局部表达有困难时可不按比例绘制。管道纵断面，同一个图样，根据需要可在纵向与横向采用不同的比例。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容(二)、一般规定3.图例给排水、采暖施工图中的器具、附件往往用图例表示，而不按比例绘制。管道及附件图例见课本表2.3-1；管道连接图例见课本表2.3-2；阀门图例见课本2.3-3；卫生器具及水池图例见课本表2.3-4；设备及仪表图例见课本表2.3-5 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容4.标高（1）标高应以米为单位，宜注写到小数点后第3位。（2）沟道、管道应标注起讫点、转角点、连接点、变坡点、交叉点的标高；沟道宜标注沟内底标高；压力管道宜标注管中心标高；室内外重力流管道宜标注管内底标高；必要时，室内架空重力流管道可标注中心标高，但图中应加以说明。（3）成组安装的同一层同标高的设备，可只标注右端一组。（4）室内管道、设备等应标注相对标高；室外管道标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图一致。平面图、系统图中，管道标高应按课本图2.3-1所示的方式标注。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容5.管径（1）管径尺寸应以毫米为单位。（2）镀锌焊接钢管、不镀锌焊接钢管、铸铁管、硬聚氯乙烯管、聚丙烯管等，管径应以公称直径DN表示，如DN40；耐酸陶瓷管、混凝土管、陶土管(红瓦管)等，管径应以内径d表示，如d250；直缝或螺旋缝钢管、无缝钢管等，管径应以外径×壁厚表示，如D108×4。（3）管径尺寸应注在变径处；水平管道的管径尺寸应注在管道的上方；斜管道的管径尺寸应注在管道图2.3-4管径标注法的斜上方；竖直管道的管径尺寸应注在管道的左侧；当管径尺寸无法按上述位置标注时，可另找适当位置标注，但应当用引出线标示出该尺寸与管段的关系，如课本图2.3-4所示。（4）同一种管径的管道较多时，可不在图上标注管径尺寸，但应在附注中说明。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容6.编号（1）进、出口编号当建筑物的给水排水进、出口数量多于一个时，宜用阿拉伯数字编号。课本图2.3-5所示为给水排水进出口编号表示法。（2）立管编号建筑物内穿过一层及多于一层楼层的立管，其数量多于一个时，宜用阿拉伯数字编号。课本图2.3-6所示为给排水立管编号表示法。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容7.管道转向、连接、交叉的表示管道的转向、连接应按图2.3-7所示方法表示。管道交叉时，前面的管线为实线，被遮挡的管线应断开，如图2.3-8所示。管道在本图中断，转到其他图上；或者由其他图上引来时，应按图2.3-9所示方法表示。图中重叠、密集处，以及某些设备和管道布置形式相同的立管、横支管等，可以断开引出单独绘制，断开处一般用小写的拉丁字母注明。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成室内给排水、采暖施工图一般包括平面图、系统图、详图以及设计说明和设备材料表等，必要时还需绘制剖面图1.建筑给排水、采暖平面图室内给排水平面图主要表示建筑物各层的给排水管道及设备的平面位置。平面图中各类管道、用水器具及设备、消火栓、喷洒头、雨水斗、阀门、附件、立管位置等按直线正投影法绘制。对于某些民用与公共建筑，各层管道、设备的布置相同时，可以只绘制首层平面图和标准层平面图。室内给排水平面图主要包括以下内容： 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成（1）建筑物轮廓、标注轴线及层间的主要尺寸。为了节省图面，常常只画出与给排水系统相关部分的建筑平面。（2）用水设备、卫生器具的类型和位置。（3）建筑物各层给排水干管、立管、支管的位置，首层平面图需绘制给水引入管、排水排出管的位置，穿外墙标高和防水套管形式。标注主要管道的定位尺寸及管径等，按规定对引入管、排出管和立管进行编号，消火栓可按需要分层按顺序编号。对于安装于下层空间而为本层使用的管道，应绘制在本层平面内。（4）水表、阀门、水龙头、清扫口、地漏等管道附件的类型和位置。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成2.屋面雨水平面图（1）确定雨水斗和分水线位置、汇水天沟或屋面坡向、每个雨水斗的汇水范围等；（2）对每个雨水斗进行编号，并注明每个雨水斗的汇水面积；（3）雨水管的管径、坡度以及起始与终止点的管道标高。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成3.轴测（系统）图（1）给排水、采暖系统图宜按45°正面斜轴测法绘制。oz轴为竖直方向，ox轴、oｙ轴方向的选择以及管道布置方向要求与平面图一致，并按比例绘制，局部管道按比例不易表示清楚时，此处可不按比例绘制。（2）轴测图按室内给水、消火栓给水、喷淋给水、室内排水、热水供应、采暖等系统不同分别绘制。（3）室内给排水、采暖系统图表明系统各楼层的空间关系。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成（4）楼地面线、管道上的阀门和附件应表示清楚，管径、立管编号与平面图一致。（5）管道上应注明管径、标高或标注距楼地面的距离，接入或接出管道上的设备、器具宜编号或用文字表示。有些施工图纸，由于设计者习惯，对于多层或高层建筑存在标准层等情况，有若干层或若干根横支管(也可用于立管)的管路、设备布置完全相同时，系统图中只画出相同类型中的一根支管(或立管)，其余省略，并应用文字、字母或符号将其一一对应表示。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成4.详图（1）当某些设备的构造、安装以及管道间的连接在平面图和系统图上表示不清楚，并且无法用文字说明时，可以将其局部放大比例画成详图，如水表节点图等。详图可以用平面图、剖面图的形式表示，也可以绘制轴测图，如卫生间放大图应绘制管道轴测图。（2）在实际工程中，很多标准设备的构造和一般常规的安装方法已统一制成标准图册，如《给水排水标准图集》等国家及行业编制的各种标准图集，可供设计、施工选用，不再另出施工图，只需在图纸目录中给出相应的图名、图号。对于无标准设计图可供选用的设备、器具安装图及非标准设备制造图，宜绘制详图。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成5．设备、管道布置平面图卫生设备在房屋建筑平面图中一般已布置好，如施工安装上需要，可注出其定位尺寸。各种管道不论在楼面、地面或地下，均不考虑其可见性。安装在下层空间或埋设在地面下而为本层使用的管道，应绘制于本层平面图上。当管道为暗装时，管道线应绘制在墙身断面内。注意管道线仅表示其安装位置，并不表示其具体平面尺寸。一般都把室内给排水管道用不同的线型表示画在同一张图上，但管道较为复杂时，也可分别画出给水和排水管道的平面图。在底层给排水平面图中，各种管道进出建筑物要按系统进行编号。一般给水管道的每一个引入管为一个系统，类别代号为大写字母“J”；排水管道以每一个排出管为一个系统，类别代号为“P”。如图施工图中为第一个给水系统，为第二个排水系统。立管在平面布置图中用小圆圈（直径为12mm）表示，并注明其类型和编号，如PL—1表示排水立管1。管道的管径、标高、坡度均标注在系统轴测图中，在平面图中不必标注。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成6.设计说明文字说明应通俗易懂、简明清晰，有关工程项目的总体问题应在总说明中体现，局部问题应注写在本张图纸内。设计总说明通常包括下列内容：（1）工程概况；（2）设计内容、范围、依据；（3）系统的形式及敷设方式；（4）选用的管材及接口方法；（5）用水设备和卫生器具的类型及安装方式； 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成（6）消防设计说明；（7）管路和设备的防腐、保温方法；（8）施工验收应达到的质量要求，施工安装注意的事项等；（9）其他要说明的问题等。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图一、给排水、采暖施工图的基本内容（三）室内给排水、采暖施工图的组成7.设备、材料表为了能使施工准备的材料和设备符合图纸要求，对重要工程中的材料和设备需逐项列出，做一个明细表，以便施工备料。简单工程可以不列。设备、材料表应包括编号、名称、型号规格、单位、数量、质量及附注等项目。施工图中涉及的管材、阀门、仪表、设备等均需列入表中，不影响工程进度和质量的零星材料，允许施工单位自行决定时可不列入表中。施工图中选定的设备对生产厂家有明确要求时，应将生产厂家的名称写在设备、材料表的附注里。图纸目录、设计说明、设备及主要材料表等，如单独成图时，其编号应排在其他图纸之前，编排顺序应为图纸目录、设计说明、设备及主要材料表等。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图二、给排水施工图的识读1、建筑给排水、采暖施工图的识读方法（一）熟悉图纸目录，了解设计说明，明确设计要求设计说明有的写在平面图或系统图上，有的写在整套给排水、采暖施工图的首页上。（二）将给水、排水、采暖的平面图和系统图对照识读给水系统可从引入管起沿水流方向，经干管、立管、横管、支管到用水设备，将平面图和系统图一一对应识读。弄清管道的走向、分支位置，各管段的管径、标高，管道上的阀门、水表、升压设备及配水龙头的位置和类型。排水系统可从卫生器具开始，沿水流方向，经支管、横管、立管、干管到排出管依次识读。弄清管道的走向，管道汇合位置，各管段的管径、坡度、坡向、检查口、清扫口、地漏的位置，通风帽形式等。（三）结合平面图、系统图及设计说明看详图室内给排水、采暖详图包括节点图、大样图、标准图、主要是管道节点、水表、消火栓、水加热器、卫生器具、套管、开水炉、排水设备、管道支架、散热器的安装图及卫生间大样图等，图中须注明详细尺寸，供安装时直接使用。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读(一)室内供暖施工图的组成室内供暖施工图主要包括平面图、系统图以及设计说明及设备材料表等。1．平面图室内供暖平面图主要表示设备及主要管路的平面位置，一般包括以下内容：(1)建筑物轮廓。其中注明轴线、房间主要尺寸、指北针，必要时应注明房间名称。(2)热力人口位置。应标注相应尺寸、管径、编号。(3)干管、立管、支管位置。标注立管编号和主要管道的管径。(4)散热器的类型、位置和数量。各种类型的散热器规格和数量标注方法如下： 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读(一)室内供暖施工图的组成①柱型、长翼型散热器只注数量(片数)。②圆翼型散热器应注根数、排数，如3×2(每排根数×排数)。③光管散热器应注管径、长度、排数，如D108×2000×4(管径lm×管长mm×排数)。④闭式散热器注长度、排数，如1．0×2(长度×排数)。对于多层建筑，各层散热器布置基本相同时，也可采用标准层画法。在标准层平面图上，散热器要注明层数和各层的数量。平面图中散热器与供水(供汽)、回水(凝结水)管道的连接按图2.3-10所示绘制。⑤膨胀水箱、集气罐、阀门、补偿器及固定支架的位置及需要注明的规格等。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读（a）单管连接（b）双管连接图2.3-10平面图中散热器与管道连接 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读2．系统图供暖工程系统图应以轴测投影法绘制，并宜用正等轴测或正面斜测投影法。系统图需要完整地表明供暖系统所有供回水(或蒸汽、凝结水)干管、立管、支管以及设备、附件的空间关系。按规定进行编号，并标注管径、标高、坡度以及散热器数量，标注各种设备及附件的型号、规格等。柱型、圆翼型散热器的规格、数量应注在散热器内，如图2.3-11所示；光管式、闭式散热器的规格及数量应注在散热器上方，如图2.3-12所示。 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读柱型、圆翼型散热器系统图表示光管式、闭式散热器系统图表示 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读3．详图在平面图和系统图上不能表示清楚的某些节点设备构造、安装方法、尺寸等，需要局部放大比例单独绘制，如热力人口、管沟断面等。4．设计说明室内供暖系统的设计说明一般包括以下内容：(1)系统的热负荷、作用压力；(2)热媒的种类及参数；(3)系统的形式及管路的布置方式； 第二章水暖工程基础知识第七节建筑给排水、采暖施工图识图三、室内供暖施工图的识读(4)选用的管材及其连接方式；(5)管道及设备的防腐、保温做法；(6)无设备表时，须说明散热器及其他设备附件的类型、规格和数量等；(7)施工及验收要求；(8)其他需要文字解释的内容。四、施工图识读举例（详见图册）'
