福建安装消耗量定额2012版第十二册

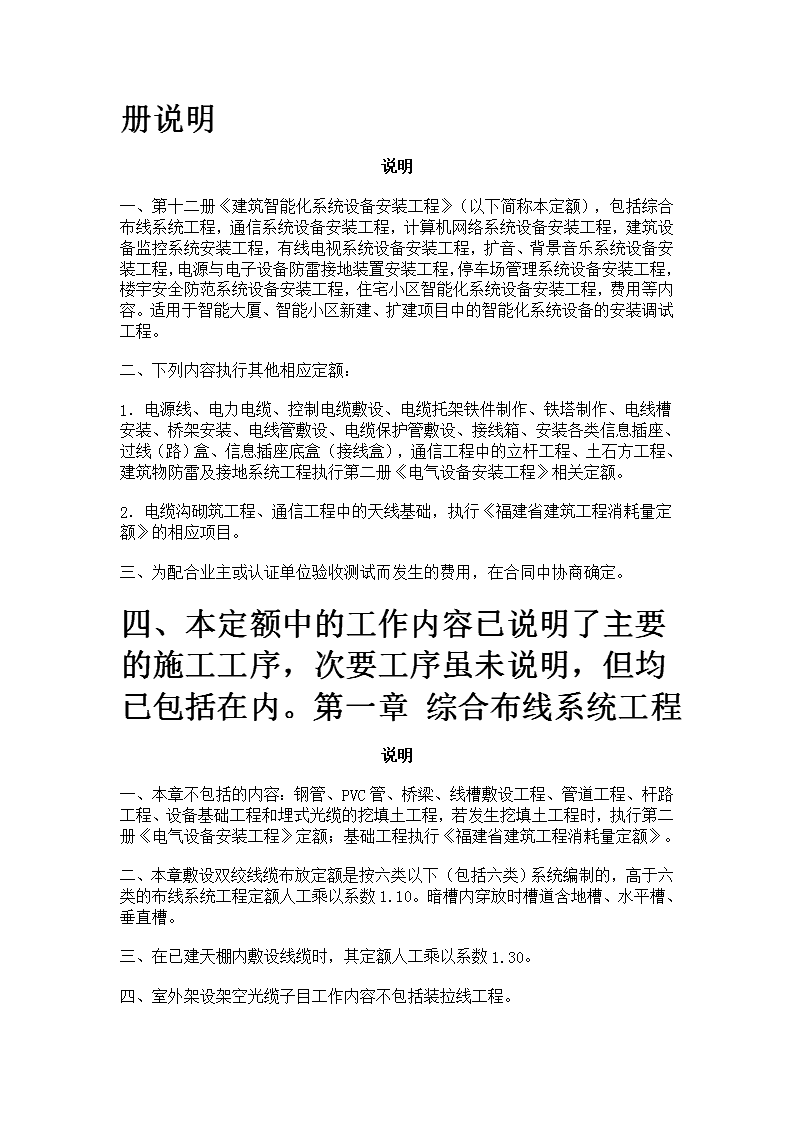

'册说明说明一、第十二册《建筑智能化系统设备安装工程》（以下简称本定额），包括综合布线系统工程，通信系统设备安装工程，计算机网络系统设备安装工程，建筑设备监控系统安装工程，有线电视系统设备安装工程，扩音、背景音乐系统设备安装工程，电源与电子设备防雷接地装置安装工程，停车场管理系统设备安装工程，楼宇安全防范系统设备安装工程，住宅小区智能化系统设备安装工程，费用等内容。适用于智能大厦、智能小区新建、扩建项目中的智能化系统设备的安装调试工程。二、下列内容执行其他相应定额：1．电源线、电力电缆、控制电缆敷设、电缆托架铁件制作、铁塔制作、电线槽安装、桥架安装、电线管敷设、电缆保护管敷设、接线箱、安装各类信息插座、过线（路）盒、信息插座底盒（接线盒），通信工程中的立杆工程、土石方工程、建筑物防雷及接地系统工程执行第二册《电气设备安装工程》相关定额。2．电缆沟砌筑工程、通信工程中的天线基础，执行《福建省建筑工程消耗量定额》的相应项目。三、为配合业主或认证单位验收测试而发生的费用，在合同中协商确定。四、本定额中的工作内容已说明了主要的施工工序，次要工序虽未说明，但均已包括在内。第一章综合布线系统工程说明一、本章不包括的内容：钢管、PVC管、桥梁、线槽敷设工程、管道工程、杆路工程、设备基础工程和埋式光缆的挖填土工程，若发生挖填土工程时，执行第二册《电气设备安装工程》定额；基础工程执行《福建省建筑工程消耗量定额》。二、本章敷设双绞线缆布放定额是按六类以下（包括六类）系统编制的，高于六类的布线系统工程定额人工乘以系数1.10。暗槽内穿放时槽道含地槽、水平槽、垂直槽。三、在已建天棚内敷设线缆时，其定额人工乘以系数1.30。四、室外架设架空光缆子目工作内容不包括装拉线工程。  工程量计算规则一、双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放，区分不同敷设方式，按单根（束）“延长米”为计量单位，不扣除管路中间的接线盒所占长度，其预留长度和附加长度，按下表规定。二、制作跳线以“条”为计量单位，卡接双绞线缆以“对”为计量单位，跳线架、配线架安装以“条”为计量单位。三、安装各类光缆终端盒和跳线打接以“个”为计量单位。四、双绞线缆测试、光缆测试以“链路”为计量单位。五、光纤连接区分单、多模，按连接方法以“芯”（或“端口”）为计量单位。六、布放尾纤以“根”为计量单位。七、室外架设架空光缆以“m”为计量单位。八、光缆接续以“头”为计量单位。九、制作光缆成端接头以“套”为计量单位。十、安装泄露同轴电缆接头以“个”为计量单位。十一、成套电话组线箱、机柜、机架、抗震底座安装以“台”为计量单位。十二、安装电话出线口、电话电缆架空引入装置以“个”为计量单位。 电缆、线缆、光缆敷设的附加长度和预留长度序号项目预留长度（附加）说明1电缆敷设（除管内）敷设弛度、波形弯度交叉2.5%按电缆全长计算2电缆进入沟内或吊架时引上（下）预留1.5m—3电缆中间接头盒两端各留1.0m检修余量4线缆、电缆、电话线、广播线进入各种柜、箱宽+高按盘面尺寸 第二章通信系统设备安装工程说明一、本章设备、天线、铁塔按成套购置考虑，包括构件、标准件、附件；铁塔若非成套购置，执行第二册《电气设备安装工程》铁塔制作安装。二、本定额不包括铁塔基础施工、埋预件的埋设及防雷接地施工。若在楼顶架设铁架，定额人工乘以系数1.25。三、微波无线接入系统设备安装定额子目工作内容不包含基站主设备到交换机之间的线缆架设，如需要，可按有关定额规定计取。四、安装通信天线：1、楼顶增高架上安装天线按楼顶铁塔上安装天线处理。2、铁塔上安装天线，不论有、无操作平台均执行本定额。3、安装天线的高度均指天线底部距塔（杆）座的高度。4、天线在楼顶铁塔上吊装，是按照楼顶距地面20m以下考虑的，楼顶距地面高度超过20m的吊装工程，按照第11章的高层建筑增加费的规定计取。五、移动通信天馈系统全向天线长度在4m以上时，按相应定额子目人工乘以系数1.2。天馈系统附属设备安装中放大器、分路器、匹配器如为室外安装时按相应室内定额人工乘以系数1.2。基站设备安装信道板子目仅适用于已有机架的扩容工程。CDMA基站系统调试中“扇·载”指一个扇区和一个载频之积，全向天线按一个扇区处理。六、光纤通信：光纤传输设备安装与调测定额10Gb/s、2.5Gb/s、622Mb/s系统按1+0状态编制。当系统为1+1状态时，TM终端复用器每端增加2个工日，ADM分插复用器每端增加4个工日。 工程量计算规则一、铁塔架设，以“t”为计量单位。二、天线安装、调试，以“副”（天线加边加罩以“面”）为计量单位。 三、馈线安装、调试，以“条”为计量单位。馈线调试按馈线条、副（每两个接头为一条）计算。四、微波天线接入系统基站设备、用户站设备安装、调试，以“台”为计量单位。五、微波无线接入系统联调，以“站”为计量单位。六、卫星通信甚小口径地面站（VSAT）中心站设备安装、调试，以“台”为计量单位。七、卫星通信甚小口径地面站（VSAT）端站设备安装、调试、中心站站内环测及全网系统对测，以“站”为计量单位。八、移动通信天馈系统中安装、高度、直放站设备、基站系统调试以及全系统联网调试，以“站”为计量单位。九、光纤数字传输设备安装、调试以“端”为计量单位。十、程控交换机安装、调试以“部”为计量单位。十一、程控交换机中继线调试以“路”为计量单位。十二、会议电话、电视系统设备安装、调试以“台”为计量单位。十三、会议电话、电视系统设备联网测试以“系统”为计量单位。第三章计算机网络系统设备安装工程说明一、本章定额包括计算机（微机及附属设备）和网络系统设备，适用于楼宇、小区智能化系统中计算机网络系统设备的安装、调试工程。二、本定额不包括支架、基座制作和机柜的安装，发生时，执行第二册《电气设备安装工程》相关定额。三、无线网卡调试套用以太网卡（自适应）定额子目。基带调制解调器指DDN、ISDN、帧中继调制解调器。四、无线网桥功能调试套用局域网路由器设置定额子目。网络调试子目中信息点是指接入到局域网中的信息用户点。五、试运行超过1个月，每增加一天，则综合工日、仪器仪表台班的用量分别按3%增加。  工程量计算规则一、计算机网络终端和附属设备安装，以“台”为计量单位。二、网络系统设备、软件安装、调试，以“台（套）”为计量单位。三、局域网交换机系统功能调试，以“个”为计量单位。四、网络调试、系统试运行、验收测试，以“系统”为计量单位。第四章建筑设备监控系统安装工程说明一、本章定额适用于楼宇建筑设备监控系统设备安装调试工程。其中包括多表远传系统；楼宇自控系统；二、本章设备按成套购置考虑，不包括设备的支架、支座制作，发生时执行第二册《电气设备安装工程》相关定额。三、抄表采集系统中设备安装均按墙上明装考虑，角铁支架材料费另计。四、本章楼宇建筑设备监控系统设备的全系统调试费用，可另计。 工程量计算规则一、基表及控制设备、第三方设备通讯接口安装、抄表采集系统安装、调试，以“个”为计量单位。二、中心管理系统调试、控制网络通讯设备安装、控制器安装、流量计安装、调试，以“台”为计量单位。三、楼宇自控中央管理系统安装、调试，以“系统”为计量单位。四、楼宇自控用户软件安装、调试，以“套”为计量单位。五、温、湿度传感器、压力传感器、电量变送器和其他传感器及变送器，以“支”为计量单位。六、阀门及电动执行机构安装、调试以“个”为计量单位 第五章有线电视系统设备安装工程说明一、本章定额适用于有线广播电视、卫星电视、闭路电视系统的安装调试工程。二、LED显示屏钢支架制作安装可以另行计算。若使用机械吊装，机械费可另行计算。若为嵌入式安装，挖洞及修补工作另套相应定额。连接线路另套相应定额。三、本章设备按成套购置考虑，天线在楼顶上吊装，是按照楼顶距地面20m以下考虑的，楼顶距地面高度超过20m的吊装工程，按第11章说明计取高层建筑施工增加费。四、调试用户终端每户用户终端按2个计算。 工程量计算规则一、电视共用天线安装、调试，以“副”为计量单位。二、射频传输电缆区分不同敷设方式，按单根“延长米”为计量单位，不扣除管路中间的接线盒所占长度，其预留长度和附加长度，按照第1章规定。三、制作天线电缆接头，以“头”为计量单位。四、电视墙安装、前端射频设备安装、调试，以“套”为计量单位。五、LED显示屏安装,按外框尺寸以“m2”为计量单位。六、卫星地面站接收设备、光端设备、有线电视系统管理设备、播控设备安装、调试，以“台”为计量单位。七、干线设备、分配网络安装、调试，以“个”为计量单位。六章扩音、背景音乐系统设备安装工程说明一、调音台种类表示程式：1+2/3/4式中：“1”调音台输入路数； “2”立体声输入路数；“3”编组输出路数；“4”主输出路数。二、如果扩声系统中使用SISTM空间成像三声道输出调音台，系统联调和试运行定额人工乘以系数1.3。 工程量计算规则一、扩声系统设备安装、调试，以“台”为计量单位。二、扩声系统设备试运行，以“系统”为计量单位。三、背景音乐系统设备安装、调试，以“台”为计量单位。四、背景音乐系统联调、试运行，以“系统”为计量单位。第七章电源与电子设备防雷接地装置安装工程说明一、本定额适用于弱电系统设备自主配置的电源，包括太阳能电池、柴油发电机组、开关电源。二、有关建筑电力电源、蓄电池、不间断电源布放电源线缆、建筑防雷、接地系统执行第二册《电气设备安装工程》相关定额。三、本章防雷、接地定额仅适用于电子设备防雷、接地安装工程。防雷、接地装置按成套供应考虑。四、太阳能电池安装，已含吊装太阳能电池组件的工作，使用中不论吊装高度，执行同一定额。太阳能电池按套配置，如需配套主材由设计按实计列。五、安装柴油发电机组定额，不包括设备基础。所需主要材料由设计按实计列。安装发电机组排气系统所用镀锌钢管、U形钢、90度弯头、法兰盘、法兰螺栓、紧固螺栓、膨胀螺栓等主要材料由设计按实计列。安装与柴油发电机在一体的燃油箱、机油箱均不得使用安装燃油箱、安装机油箱定额。  工程量计算规则一、太阳能电池方阵铁架安装，以“㎡”为计量单位。二、太阳能电池、柴油发电机组安装，以“组”为计量单位。三、柴油发电机组体外排气系统、柴油箱、机油箱安装，以“套”为计量单位。四、开关电源安装、调试、整流器、其他配电设备安装，以“台”为计量单位。五、天线铁塔防雷接地装置安装，以“处”为计量单位。六、电子设备防雷接地装置、接地模块安装，以“个”为计量单位。七、电源避雷器安装，以“台”为计量单位。第八章停车场管理系统设备安装工程说明一、本章设备按成套购置考虑，在安装时，如需配套材料，由设计按实计列，另行计算。二、电缆敷设执行第二册《电气设备安装工程》相应定额及有关规定。三、本章全系统联调（包括:车辆检测识别设备系统，出（入）口设备系统，显示和信号设备系统，监控管理中心设备系统）是指全系统安装完毕并且联通，按国家有关规范所进行的全系统的检测、调整和试验。 工程量计算规则一、车辆检测识别设备、出入口设备、显示和信号设备、监控管理中心设备安装、调试，以“套”为计量单位。二、分系统调试和全系统联调，以“系统”为计量单位。第九章楼宇安全防范系统设备安装工程说明一、本定额适用于新建楼宇安全防范系统设备安装工程。 二、本章设备按成套购置考虑。三、本章包括以下工作内容：1．设备开箱、清点、搬运、设备组装、检查基础、划线、定位、安装设备。2．施工及验收规范规定的调整和试运行，性能试验、功能试验。3．各种机具及附件的领用、搬运、搭设、拆除、退库等。四、系统调试中的系统装置包括前端各类入侵报警探测器，信号传输的终端控制设备、监视器及录像、灯光、警铃等所必须的联动设备。 工程量计算规则一、入侵报警器（室内外、周界）设备安装工程，以“套”为计量单位。二、出入口控制设备安装工程，以“台”为计量单位。三、安全检查设备安装工程，以“台”为计量单位。四、电视监控设备安装工程，以“台”（显示装置以“㎡”）为计量单位。五、分系统调十章住宅小区智能化系统设备安装工程说明一、有关综合布线、通讯设备、计算机网络、家居三表、有线电视设备、背景音乐设备、防雷接地装置、停车场设备、安全防范设备等的安装、调试执行相应定额项目。二、网络设备安装定额仅限于基本安装测试，不包括跳线或输入输出线缆接头制作和连接。三、小区智能化系统设备调试和试运行分系统计算，规模按3000户考虑，以此为基数，比例类推。四、本章设备按成套考虑。  工程量计算规则一、住宅小区智能化设备安装工程，以“台”为计量单位。二、住宅小区智能化设备系统调试，以“套”（管理中心调试以“系统”）为计量单位。三、小区智能化系统运行、调试，以“系统”为计量单位。试、系统集成调试，以“系统”为计量单位。第十一章费用说明一、地下室施工增加费，是指在地下室施工（非夜间）中人工、机械降效及施工照明等增加的费用。二、脚手架搭拆费，是指施工时搭拆脚手架所发生的费用。三、安装与生产同时进行增加费，是指改扩建工程施工时，因生产操作或生产条件限制（如不准动火）干扰了安装工作正常进行而降效的增加费用。四、在有害身体健康的环境中施工降效增加费用，是指在有关规定允许的前提下，改扩建工程施工范围内有害气体或高分贝的噪音超过国家标准以致影响身体健康而降效的增加费用。五、超高增加费，是指操作物至操作地点距离超过定额设定施工距离（指高度）而需要补充的费用。六、高层建筑增加费，是指在高度6层或20m以上的工业与民用建筑施工时，人工降效、材料、工具垂直运输增加费用、施工用水加压泵台班费用、上部洞体施工照明增加费用、工人上下班使用的外用电梯和上、下通信联络等所发生的费用。 工程量计算规则一、地下室施工增加费，按安装工程的项目定额工日之和计算。二、脚手架搭拆费，按安装工程的项目定额工日之和计算。三、安装与生产同时进行的增加费，按有干扰安装工作正常进行的安装工程项目定额工日之和计算。 四、在有害身体健康的环境中施工增加费，按有害身体健康环境的安装工程项目定额工日之和计算。五、超高增加费，按超过5m部分安装工程项目定额工日之和计算。六、高层建筑增加费，按安装工程的项目定额工日之和计算。'
