铝合金门窗安装工艺标准

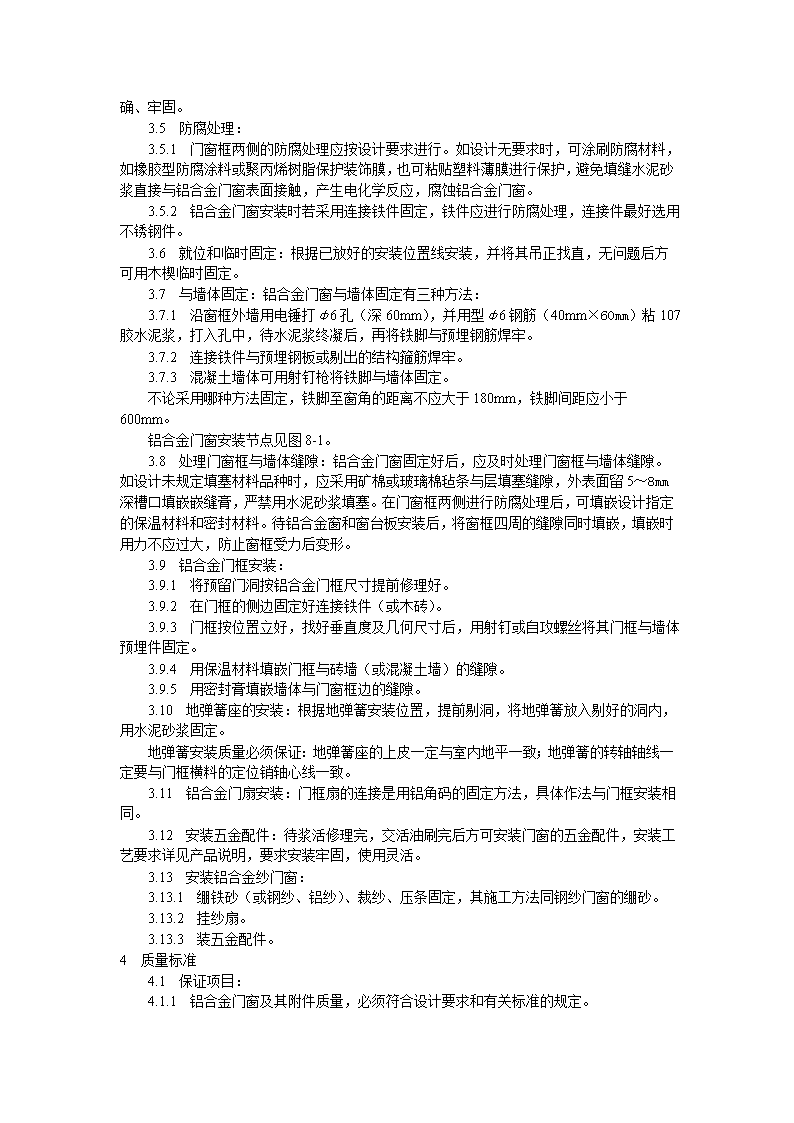

'铝合金门窗安装工艺标准1范围本工艺标准适用于工业与民用建筑的铝合金门窗安装。22        施工准备2.1材料及主要机具：2.1.1铝合金门窗：规格、型号应符合设计要求，且应有出厂合格证。2.1.2铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。2.1.3防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。2.1.4325号以上水泥；中砂按要求备齐。2.1.5与结构固定的连接铁脚、铁接铁板，应按图纸要求的规格备好。并做好防腐处理。2.1.6焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。2.1.7嵌缝材料、密封膏的品种、型号应符合设计要求。2.1.8防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。2.1.9密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。2.1.10主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。2.2作业条件：2.2.1结构质量经验收后达到合格标准，工种之间办理了交接手续。2.2.2按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。2.2.3检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。2.2.4铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。2.2.5认真检查铝合金门窗的保护膜的完整，如有破损的，应补粘后再安装。3操作工艺3.1工艺流程弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→ 铝合金门窗拆包检查→按图纸编号运至安装地点→ 检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料 →清理→安装五金配件→安装门窗密封条→质量检验→纱扇安装 3.2弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。门窗口的水平位置应以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。3.3墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜。3.4 安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。3.5防腐处理：3.5.1门窗框两侧的防腐处理应按设计要求进行。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。3.5.2铝合金门窗安装时若采用连接铁件固定，铁件应进行防腐处理，连接件最好选用不锈钢件。3.6就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。3.7与墙体固定：铝合金门窗与墙体固定有三种方法：3.7.1沿窗框外墙用电锤打ф6孔（深60mm），并用型ф6钢筋（40mm×60mm）粘107胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚与预埋钢筋焊牢。3.7.2连接铁件与预埋钢板或剔出的结构箍筋焊牢。3.7.3混凝土墙体可用射钉枪将铁脚与墙体固定。不论采用哪种方法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于600mm。铝合金门窗安装节点见图8-1。3.8处理门窗框与墙体缝隙：铝合金门窗固定好后，应及时处理门窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用矿棉或玻璃棉毡条与层填塞缝隙，外表面留5～8mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。在门窗框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料。待铝合金窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。3.9铝合金门框安装：3.9.1将预留门洞按铝合金门框尺寸提前修理好。3.9.2在门框的侧边固定好连接铁件（或木砖）。3.9.3门框按位置立好，找好垂直度及几何尺寸后，用射钉或自攻螺丝将其门框与墙体预埋件固定。3.9.4用保温材料填嵌门框与砖墙（或混凝土墙）的缝隙。3.9.5用密封膏填嵌墙体与门窗框边的缝隙。3.10地弹簧座的安装：根据地弹簧安装位置，提前剔洞，将地弹簧放入剔好的洞内，用水泥砂浆固定。地弹簧安装质量必须保证：地弹簧座的上皮一定与室内地平一致；地弹簧的转轴轴线一定要与门框横料的定位销轴心线一致。3.11铝合金门扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同。3.12安装五金配件：待浆活修理完，交活油刷完后方可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装牢固，使用灵活。3.13安装铝合金纱门窗：3.13.1绷铁砂（或钢纱、铝纱）、裁纱、压条固定，其施工方法同钢纱门窗的绷砂。3.13.2挂纱扇。3.13.3装五金配件。4质量标准4.1保证项目：4.1.1铝合金门窗及其附件质量，必须符合设计要求和有关标准的规定。 4.1.2铝合金门窗的安装位置、开启方向必须符合设计要求。4.1.3铝合金门窗安装必须牢固，预埋件的数量、位置、埋设连接方法，必须符合设计要求。4.1.4铝合金门窗框与非不锈钢紧固件接触面之间，必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间的填塞材料。4.2基本项目：4.2.1铝合金门窗扇安装应符合以下规定4.2.1.1平开门窗扇关闭严密，间隙均匀，开关灵活。4.2.1.2推拉门窗扇关闭严密，间隙均匀，扇与框搭接量应符合设计要求。4.2.1.3弹簧门扇自动定位准确，开启角度90°±1.5°，关闭时间在6～10s范围之内。4.2.2铝合金门窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。4.2.3铝合金门窗框与墙体间缝隙填嵌泡满密实，表面平整、光滑，无裂缝，填塞材料、方法符合设计要求。4.2.4铝合金门窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑、平整，厚度均匀，无气孔。4.3允许偏差项目：门窗框两对角线长度差、门窗框正、侧面的垂直度、水平度、横框标高等，不得超过表8-3规定的数值。铝合金门窗安装允许偏差表8-2项次项目允许偏差（mm）检验方法1门窗框两对角线长度差≤2000mm＞2000mm23用钢卷尺检查，量里角2平开窗窗扇与框搭接宽度差1用深度尺或钢板尺检查3同樘门窗相邻扇的横端角高度差2用拉线和钢板尺检查4推拉扇门窗扇开启力限值扇面积≤1.5m2≤40N用100N弹簧秤钩住拉手处，启闭5次取平均值扇面积＞1.5m2≤60N5门窗扇与框或相邻扇立边平行度26弹簧门扇门扇对口缝或扇与框间立、横缝留缝限值2～4用楔形塞尺检查7门扇与地面间隙留缝限值2～78门扇对口缝关闭时平整2用深度尺检查9门窗框（含拼樘料）正、侧面垂直度2用1m托线板检查10门窗框（含拼樘料）水平度1.5用1m水平尺和楔形塞尺检查11门窗横框标高5用钢板尺检查，与基准线比较12双层门窗内外框、梃（含拼樘料）中心距4用钢板尺检查 5成品保护5.1铝合金门窗应入库存放，下边应垫起、垫平，码放整齐。对已装好披水的窗，注意存放时支垫好，防止损坏披水。5.2门窗保护膜应检查完整无损后再进行安装，安装后应及时将门框两侧用木板条捆绑好，并禁止从窗口运送任何材料，防止碰撞损坏。5.3 若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥固化后不好清理，并损坏表面的氧化膜。铝合金门窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。5.4抹灰前应将铝合金门窗用塑料薄膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。5.5铝合金门窗的保护膜应在交工前撕去，要轻撕，且不可用开刀铲，防止将表面划伤，影响美观。5.6铝合金门窗表面如有胶状物时，应使用棉丝沾专用溶剂擦试干净，如发现局部划痕，可用小毛刷沾染色液进行涂梁。5.7架子搭拆、室内外抹灰、钢龙骨安装，管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗樘料。5.8建立严格的成品保护制度。6应注意的质量问题6.1铝合金门窗采用多组组合时，应注意拼装质量，接缝应平整，拼樘框扇不劈楞，不窜角。6.2地弹簧及拉手安装不规矩，尺寸不准：应在安装前检查预留孔眼尺寸是否正确。6.3面层污染咬色：施工时不注意成品保护，未及时进行清理。6.4表面划痕：应严防用硬物清理铝合金表面的污物。6.5漏装披水：外窗没按设计要求装披水，影响使用。7质量记录本工艺标准应具备以下质量记录：7.1铝合金门窗的出厂合格证。7.2铝合金门窗的零附件、固定件材质证明及安装图示说明。7.3密封材、保温材的材质证明及产品合格证。7.4水泥的出厂合格证及试验报告；中砂产品质量证明。7.5焊条的品牌、型号及合格证。7.6质量检验评定记录。'
