- 36.50 KB
- 7页
- 1、本文档共5页，可阅读全部内容。
- 2、本文档内容版权归属内容提供方，所产生的收益全部归内容提供方所有。如果您对本文有版权争议，可选择认领，认领后既往收益都归您。
- 3、本文档由用户上传，本站不保证质量和数量令人满意，可能有诸多瑕疵，付费之前，请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形，可联系本站下载客服投诉处理。
- 文档侵权举报电话：19940600175。

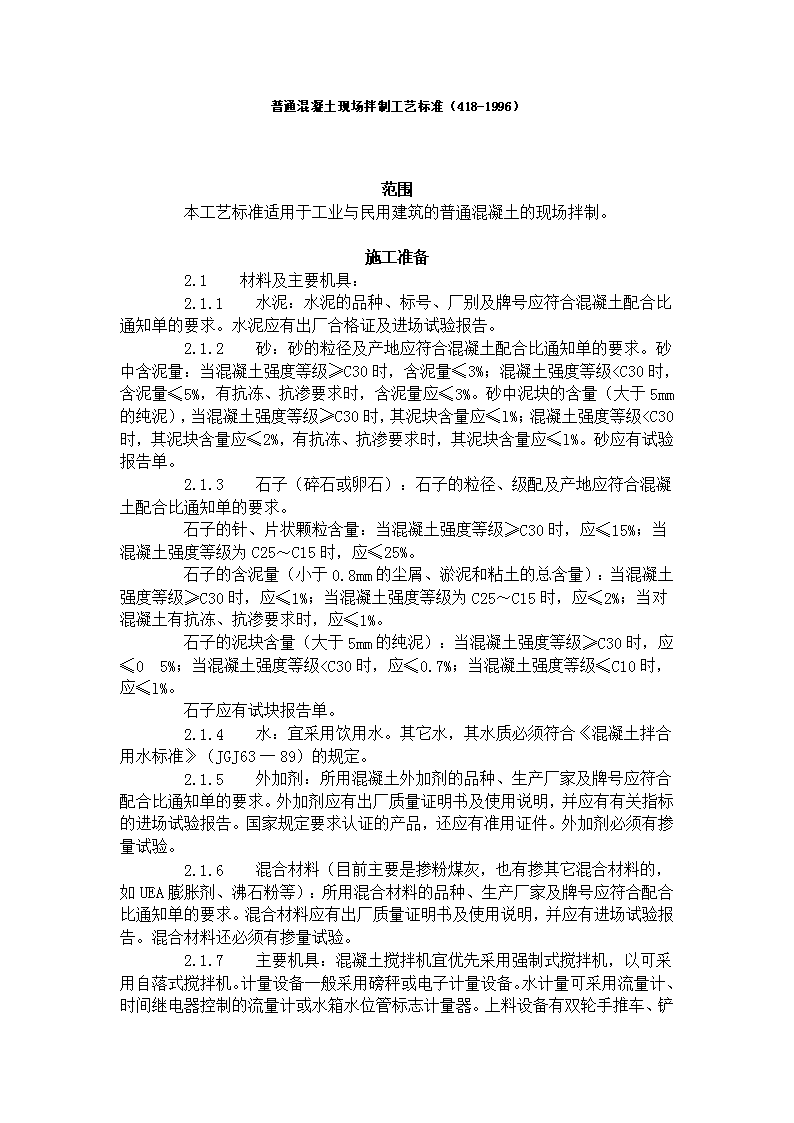

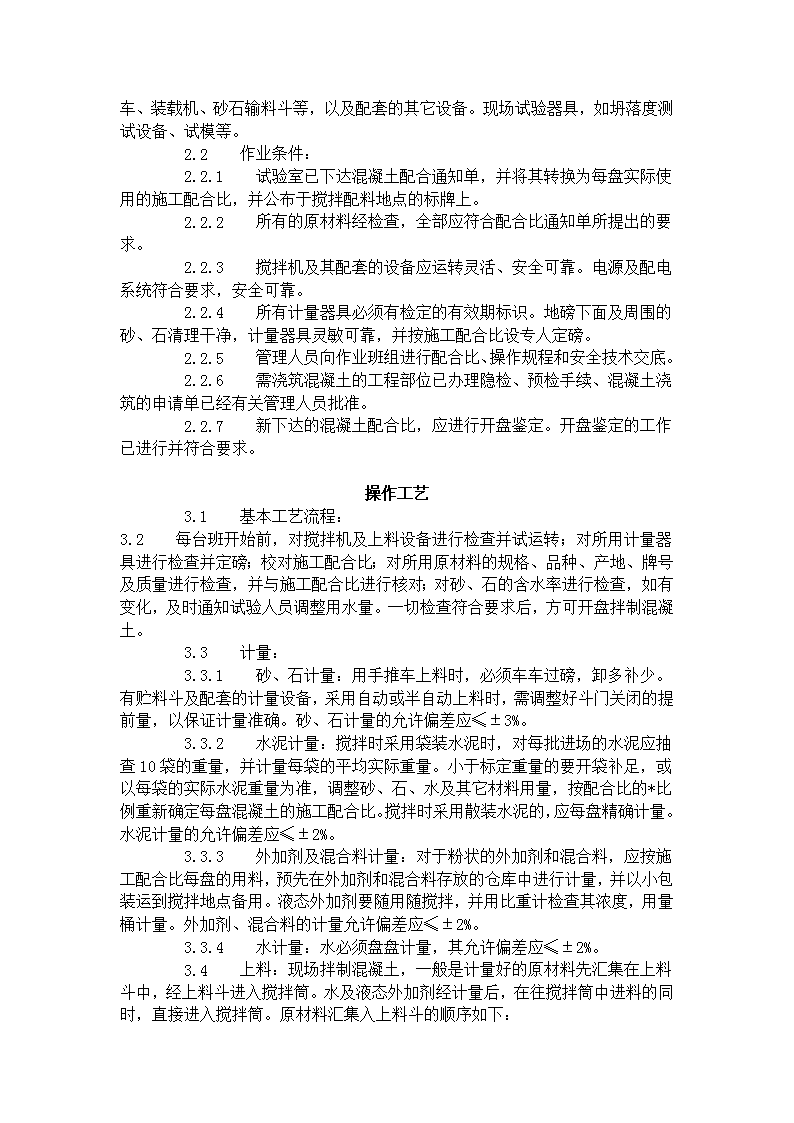

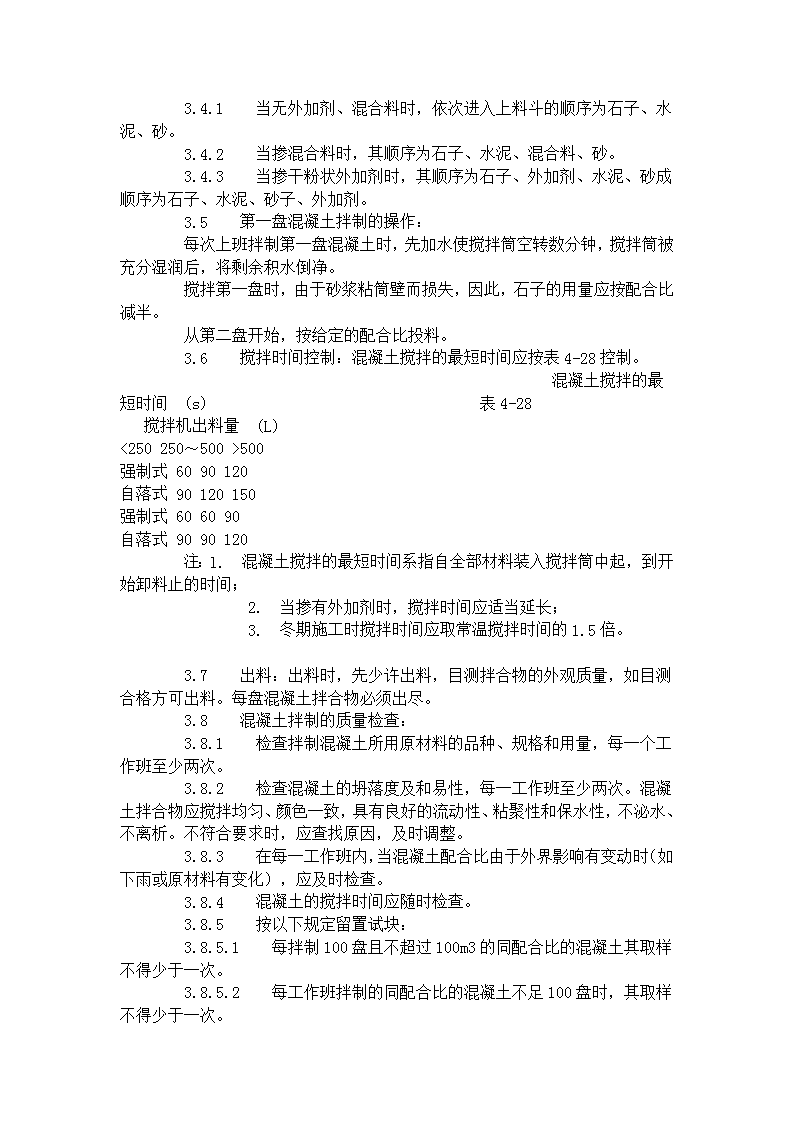

'普通混凝土现场拌制工艺标准（418-1996）范围 本工艺标准适用于工业与民用建筑的普通混凝土的现场拌制。施工准备 2.1 材料及主要机具： 2.1.1 水泥：水泥的品种、标号、厂别及牌号应符合混凝土配合比通知单的要求。水泥应有出厂合格证及进场试验报告。 2.1.2 砂：砂的粒径及产地应符合混凝土配合比通知单的要求。砂中含泥量：当混凝土强度等级≥C30时，含泥量≤3%；混凝土强度等级500强制式6090120自落式90120150强制式606090自落式9090120 注：l. 混凝土搅拌的最短时间系指自全部材料装入搅拌筒中起，到开始卸料止的时间； 2. 当掺有外加剂时，搅拌时间应适当延长； 3. 冬期施工时搅拌时间应取常温搅拌时间的1.5倍。 3.7 出料：出料时，先少许出料，目测拌合物的外观质量，如目测合格方可出料。每盘混凝土拌合物必须出尽。 3.8 混凝土拌制的质量检查： 3.8.1 检查拌制混凝土所用原材料的品种、规格和用量，每一个工作班至少两次。 3.8.2 检查混凝土的坍落度及和易性，每一工作班至少两次。混凝土拌合物应搅拌均匀、颜色一致，具有良好的流动性、粘聚性和保水性，不泌水、不离析。不符合要求时，应查找原因，及时调整。 3.8.3 在每一工作班内，当混凝土配合比由于外界影响有变动时（如下雨或原材料有变化），应及时检查。 3.8.4 混凝土的搅拌时间应随时检查。 3.8.5 按以下规定留置试块： 3.8.5.1 每拌制100盘且不超过100m3的同配合比的混凝土其取样不得少于一次。 3.8.5.2 每工作班拌制的同配合比的混凝土不足100盘时，其取样不得少于一次。
3.8.5.3 对现浇混凝土结构，每一现浇楼层同配合比的混凝土，其取样不得少于一次。 3.8.5.4 有抗渗要求的混凝土，应按规定留置抗渗试块。 每次取样应至少留置一组标准试件，同条件养护试件的留置组数。可根据技术交底的要求确定。为保证留置的试块有代表性，应在第三盘以后至搅拌结束前30min之间取样。 3.9 冬期施工混凝土的搅拌： 3.9.1 室外日平均气温连续5d稳定低于5℃时，混凝土拌制应采取冬施措施，并应及时采取气温突然下降的防冻措施。 3.9.2 配制冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥标号不应低于425号，最小水泥用量不宜少于300kg/m3，水灰比不应大于0.6。 3.9.3 冬期施工宜使用无氯盐类防冻剂，对抗冻性要求高的混凝土。宜使用引气剂或引气减水剂。如掺用氯盐类防冻剂，应严格控制掺量，并严格执行有关掺用氯盐类防冻剂的规定。 3.9.4 混凝土所用骨料必须清洁，不得含有冰、雪等冻结物及易冻裂的矿物质。 3.9.5 冬期拌制混凝土应优先采用加热水的方法。水及骨料的加热温度应根据热工计算确定，但不得超过表4-29的规定。 拌合水和骨料最高温度 表4-29项 目拌合水骨 料标号小于525号的普通硅酸盐水泥、矿渣硅酸盐水泥80℃60℃标号大于525号的普通硅酸盐水泥、矿渣硅酸盐水泥60℃40℃ 水泥不得直接加热，并宜在使用前运入暖棚内存放。 当骨料不加热时，水可加热到100℃，但水泥不应与80℃以上的水直接接触。投料顺序为先投入骨料和已加热的水，然后再投入水泥。 3.9.6 混凝土拌制前，应用热水或蒸汽冲洗搅拌机，拌制时间应取常温的1. 5倍。混凝土拌合物的出机温度不宜低于10℃，入模温度不得低于5℃。 3.9.7 冬期混凝土拌制的质量检查除遵守3.8条的规定外，尚应进行以下检查： 3.9.7.1 检查外加剂的掺量。 3.9.7.2 测量水和外加剂溶液以及骨料的加热温度和加入搅拌机的温度。 3.9.7.3 测量混凝土自搅拌机中卸出时的温度和浇筑时的温度。 以上检查每一工作班至少应测量检查四次。 3.9.7.4 混凝土试块的留置除应符合3.8.5条的规定外，尚应增设不少于两组与结构同条件养护的试件，分别用于检验受冻前的混凝土强度和转入常温养护28d的混凝土强度。
质量标准 4.1 保证项目： 4.1.1 混凝土所用水泥、骨料、外加剂、混合料的规格、品种和质量必须符合有关标准的规定。 检查方法：检查原材料出厂合格证、试验报告单。 4.1.2 混凝土的强度评定应符合要求。 检查方法：检查混凝土试块强度试压报告及强度评定资料。 4.2 基本项目： 4.2.1 混凝土应搅拌均匀、颜色一致，具有良好的和易性。 检查方法：观察检查。 4.2.2 混凝土拌合物的坍落度应符合要求。 检查方法：现场测定及检查施工记录。 4.2.3 冬期施工时，水、骨料加热温度及混凝土拌合物出机温度应符合要求。 检查方法：现场测定及检查施工记录。应注意的质量问题 5.1 混凝土强度不足或强度不均匀，强度离差大，是常发生的质量问题，是影响结构安全的质量问题。防止这一质量问题需要综合治理，除了在混凝土运输、浇筑、养护等各个环节要严格控制外，在混凝土拌制阶段要特别注意。要控制好各种原材料的质量。要认真执行配合比，严格原材料的配料计量。 5.2 混凝土裂缝是常发生的质量问题。造成的原因很多。在拌制阶段，如果砂、石含泥量大、用水量大、使用过期水泥或水泥用量过多等，都可能造成混凝土收缩裂缝。因此在拌制阶段，仍要严格控制好原材料的质量，认真执行配合比，严格计量。 5.3 混凝土拌合物和易性差，坍落度不符合要求。造成这类质量问题原因是多方面的。其中水灰比影响最大；第二是石子的级配差，针、片状颗粒含量过多；第三是搅拌时间过短或太长等。解决的办法应从以上三方面着手。 5.4 冬期施工混凝土易发生冻害。解决的办法是认真执行冬施的有关规定，在拌制阶段注意骨料及水的加热温度，保证混凝厂的出机温度。 5.5 要注意水泥、外加剂、混合料的存放保管。水泥应有水泥库，防止雨淋和受潮；出厂超过三个月的水泥应复试。外加剂、混合料要防止受潮和变质，要分规格、品种分别存放，以防止错用。质量记录 本工艺标准应具备以下质量记录： 6.1 水泥出厂质量证明。 6.2 水泥进场试验报告。 6.3 外加剂出厂质量证明。
6.4 外加剂进场试验报告及掺量试验报告。 6.5 混合料出厂质量证明。 6.6 混合料进场试验报告及掺量试验报告。 6.7 砂子试验报告。 6.8 石子试验报告。 6.9 混凝土配合比通知单。 6.10 混凝土试块强度试压报告。 6.11 混凝土强度评定记录。 6.12 混凝土施工日志（含冬施日志）。 6.13 混凝土开盘鉴定。
'
您可能关注的文档
- 现浇框架结构混凝土浇筑施工工艺标准（423-1996）2014-1-17 10.30.44
- 土建工程施工工艺标准2014-2-9 18.1.0
- 室内消防管道及设备安装工艺标准
- 配电箱（盘）安装工艺标准
- 全现浇结构（大模板）轻骨料混凝土施工艺标准（422-1996）
- 人工回填土工艺标准（104-1996）
- 盘）安装工艺标准
- 土建工程施工工艺标准
- 轻骨料混凝土现场拌制工艺标准（419-1996）
- 低压电缆头制作安装工艺标准
- 塑料踢脚板安装工艺标准
- 门窗工程木门窗安装工艺标准
- 铝合金门窗安装工艺标准
- 密肋楼板模壳的安装与拆除工艺标准（405-1996）
- 人工回填土工艺标准
- 剪力墙结构大模板普通混凝土施工工艺标准（421-1996）
- 电动机及其附属设备安装工艺标准
- 机械回填土工艺标准
微信/支付宝扫码支付下载
