开关、插座安装工程技术交底005

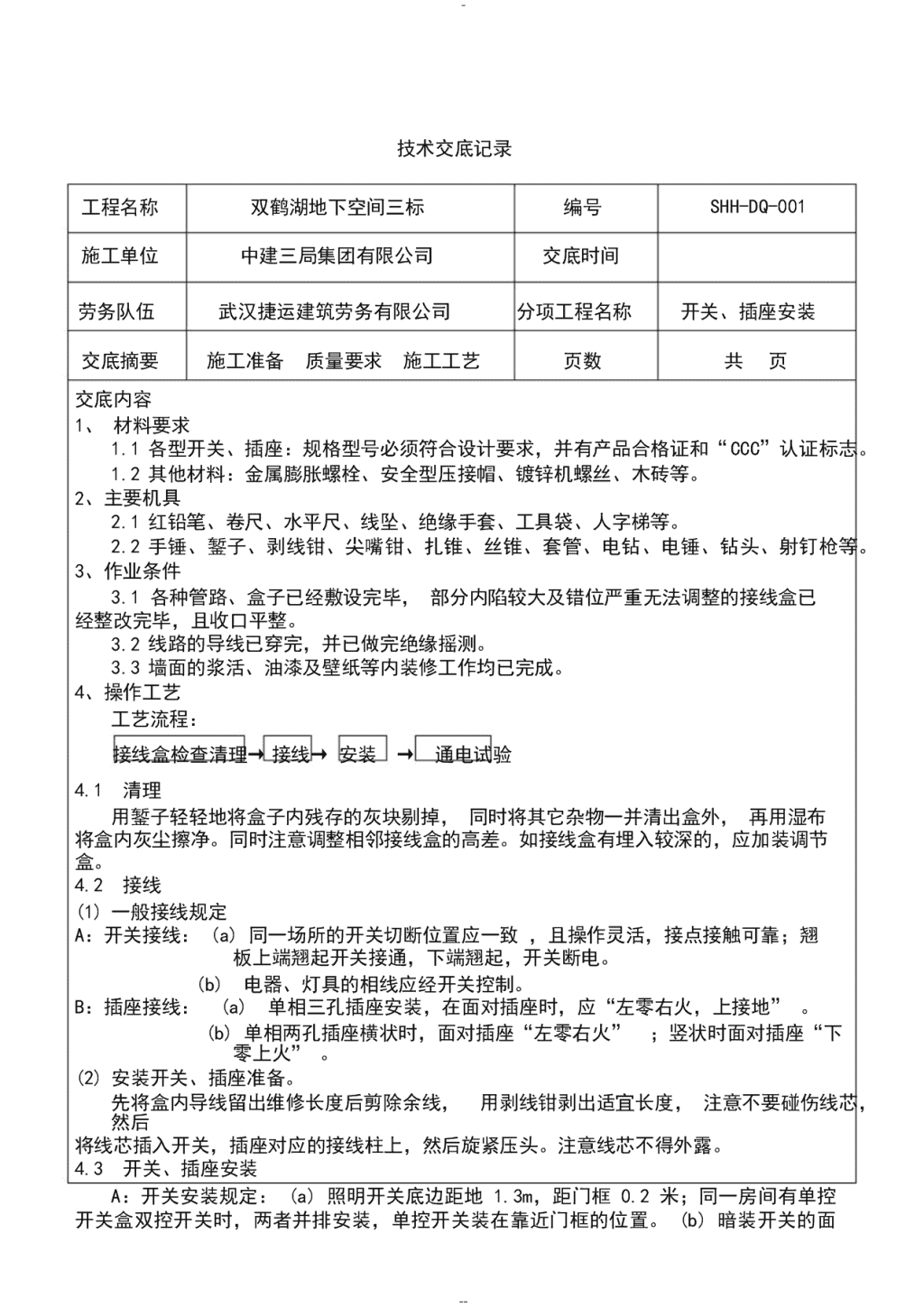

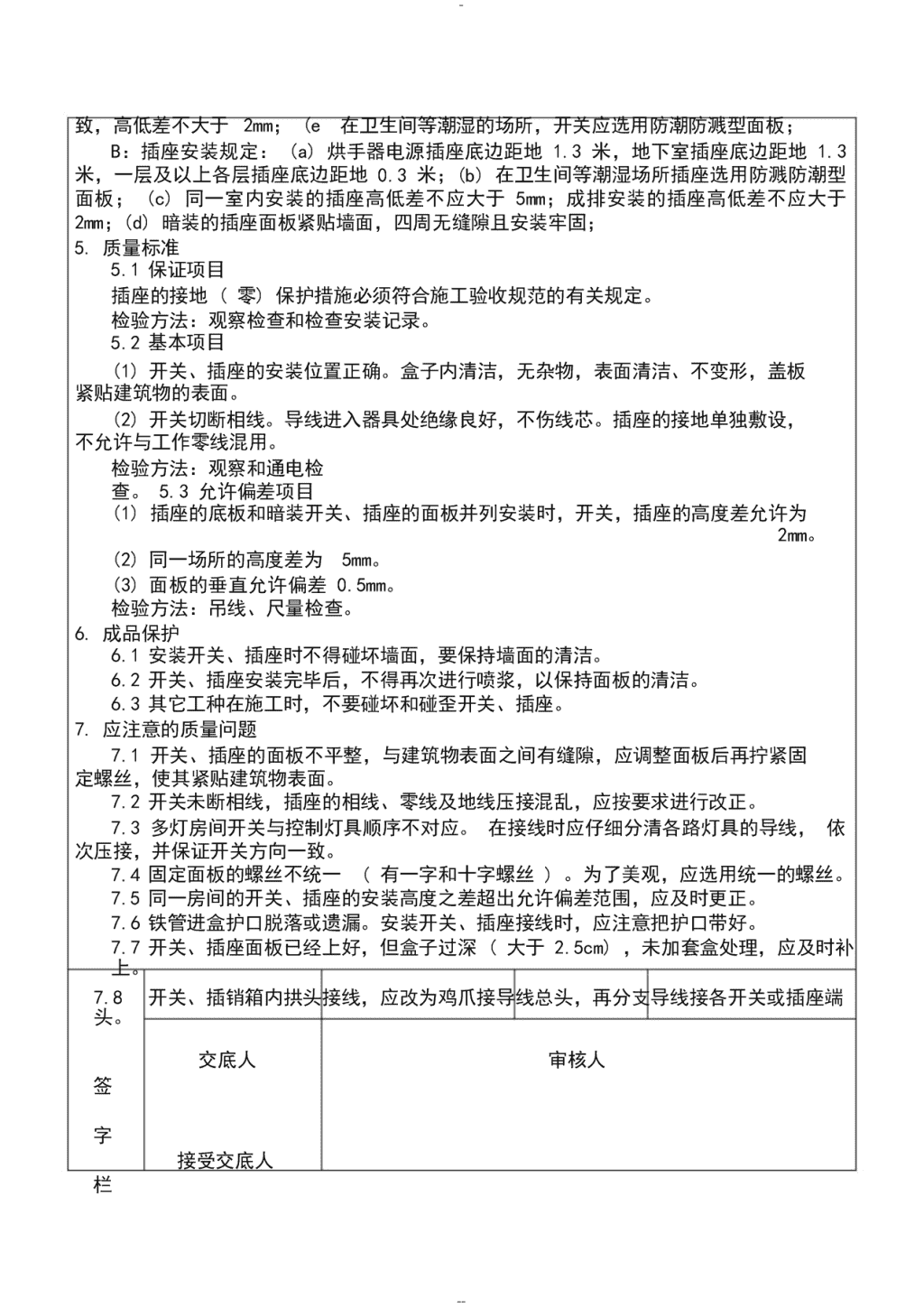

'-技术交底记录---工程名称双鹤湖地下空间三标编号施工单位中建三局集团有限公司交底时间SHH-DQ-001---劳务队伍武汉捷运建筑劳务有限公司分项工程名称开关、插座安装交底摘要施工准备质量要求施工工艺页数共页交底内容1、材料要求1.1各型开关、插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。1.2其他材料：金属膨胀螺栓、安全型压接帽、镀锌机螺丝、木砖等。2、主要机具2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、人字梯等。2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。3、作业条件3.1各种管路、盒子已经敷设完毕，部分内陷较大及错位严重无法调整的接线盒已经整改完毕，且收口平整。3.2线路的导线已穿完，并已做完绝缘摇测。3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。4、操作工艺工艺流程：接线盒检查清理→接线→安装→通电试验4.1清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。同时注意调整相邻接线盒的高差。如接线盒有埋入较深的，应加装调节盒。4.2接线(1)一般接线规定A：开关接线：(a)同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；翘板上端翘起开关接通，下端翘起，开关断电。(b)电器、灯具的相线应经开关控制。B：插座接线：(a)单相三孔插座安装，在面对插座时，应“左零右火，上接地”。(b)单相两孔插座横状时，面对插座“左零右火”；竖状时面对插座“下零上火”。(2)安装开关、插座准备。先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，注意不要碰伤线芯，然后将线芯插入开关，插座对应的接线柱上，然后旋紧压头。注意线芯不得外露。4.3开关、插座安装A：开关安装规定：(a)照明开关底边距地1.3m，距门框0.2米；同一房间有单控开关盒双控开关时，两者并排安装，单控开关装在靠近门框的位置。(b)暗装开关的面-- -板应紧贴墙面且安装牢固；(c)开关位置应与灯位相对应，同一室内开关方向应一致；(d)成排安装的开关高度应一-- -致，高低差不大于2mm；(e在卫生间等潮湿的场所，开关应选用防潮防溅型面板；B：插座安装规定：(a)烘手器电源插座底边距地1.3米，地下室插座底边距地1.3米，一层及以上各层插座底边距地0.3米；(b)在卫生间等潮湿场所插座选用防溅防潮型面板；(c)同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；(d)暗装的插座面板紧贴墙面，四周无缝隙且安装牢固；5.质量标准5.1保证项目插座的接地(零)保护措施必须符合施工验收规范的有关规定。检验方法：观察检查和检查安装记录。5.2基本项目(1)开关、插座的安装位置正确。盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面。(2)开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座的接地单独敷设，不允许与工作零线混用。检验方法：观察和通电检查。5.3允许偏差项目(1)插座的底板和暗装开关、插座的面板并列安装时，开关，插座的高度差允许为2mm。(2)同一场所的高度差为5mm。(3)面板的垂直允许偏差0.5mm。检验方法：吊线、尺量检查。6.成品保护6.1安装开关、插座时不得碰坏墙面，要保持墙面的清洁。6.2开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。6.3其它工种在施工时，不要碰坏和碰歪开关、插座。7.应注意的质量问题7.1开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。7.2开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。7.3多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。7.4固定面板的螺丝不统一(有一字和十字螺丝)。为了美观，应选用统一的螺丝。7.5同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。7.6铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。7.7开关、插座面板已经上好，但盒子过深(大于2.5cm)，未加套盒处理，应及时补上。7.8开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。交底人审核人签字接受交底人栏-- ---'
