技术交底(外墙饰面砖)

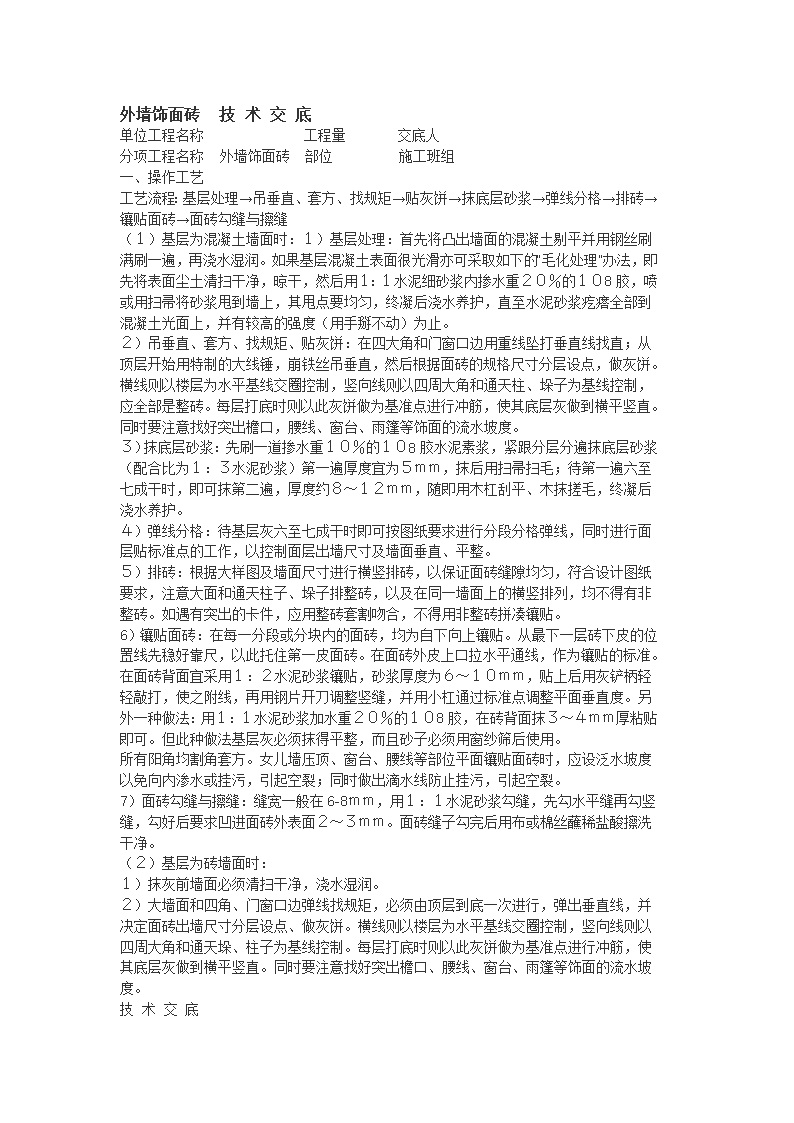

'外墙饰面砖    技  术  交  底单位工程名称      工程量        交底人   分项工程名称    外墙饰面砖    部位        施工班组    一、操作工艺工艺流程：基层处理→吊垂直、套方、找规矩→贴灰饼→抹底层砂浆→弹线分格→排砖→镶贴面砖→面砖勾缝与擦缝（１）基层为混凝土墙面时：１）基层处理：首先将凸出墙面的混凝土剔平并用钢丝刷满刷一遍，再浇水湿润。如果基层混凝土表面很光滑亦可采取如下的“毛化处理”办法，即先将表面尘土清扫干净，晾干，然后用１：１水泥细砂浆内掺水重２０％的１０8胶，喷或用扫帚将砂浆甩到墙上，其甩点要均匀，终凝后浇水养护，直至水泥砂浆疙瘩全部到混凝土光面上，并有较高的强度（用手掰不动）为止。２）吊垂直、套方、找规矩、贴灰饼：在四大角和门窗口边用重线坠打垂直线找直；从顶层开始用特制的大线锤，崩铁丝吊垂直，然后根据面砖的规格尺寸分层设点，做灰饼。横线则以楼层为水平基线交圈控制，竖向线则以四周大角和通天柱、垛子为基线控制，应全部是整砖。每层打底时则以此灰饼做为基准点进行冲筋，使其底层灰做到横平竖直。同时要注意找好突出檐口，腰线、窗台、雨篷等饰面的流水坡度。３）抹底层砂浆：先刷一道掺水重１０％的１０8胶水泥素浆，紧跟分层分遍抹底层砂浆（配合比为１：３水泥砂浆）第一遍厚度宜为５ｍｍ，抹后用扫帚扫毛；待第一遍六至七成干时，即可抹第二遍，厚度约８～１２ｍｍ，随即用木杠刮平、木抹搓毛，终凝后浇水养护。４）弹线分格：待基层灰六至七成干时即可按图纸要求进行分段分格弹线，同时进行面层贴标准点的工作，以控制面层出墙尺寸及墙面垂直、平整。５）排砖：根据大样图及墙面尺寸进行横竖排砖，以保证面砖缝隙均匀，符合设计图纸要求，注意大面和通天柱子、垛子排整砖，以及在同一墙面上的横竖排列，均不得有非整砖。如遇有突出的卡件，应用整砖套割吻合，不得用非整砖拼凑镶贴。6）镶贴面砖：在每一分段或分块内的面砖，均为自下向上镶贴。从最下一层砖下皮的位置线先稳好靠尺，以此托住第一皮面砖。在面砖外皮上口拉水平通线，作为镶贴的标准。在面砖背面宜采用１：２水泥砂浆镶贴，砂浆厚度为６～１０ｍｍ，贴上后用灰铲柄轻轻敲打，使之附线，再用钢片开刀调整竖缝，并用小杠通过标准点调整平面垂直度。另外一种做法：用１：１水泥砂浆加水重２０％的１０8胶，在砖背面抹３～４ｍｍ厚粘贴即可。但此种做法基层灰必须抹得平整，而且砂子必须用窗纱筛后使用。所有阳角均割角套方。女儿墙压顶、窗台、腰线等部位平面镶贴面砖时，应设泛水坡度以免向内渗水或挂污，引起空裂；同时做出滴水线防止挂污，引起空裂。7）面砖勾缝与擦缝：缝宽一般在6-8ｍｍ，用１：１水泥砂浆勾缝，先勾水平缝再勾竖缝，勾好后要求凹进面砖外表面２～３ｍｍ。面砖缝子勾完后用布或棉丝蘸稀盐酸擦洗干净。（２）基层为砖墙面时：１）抹灰前墙面必须清扫干净，浇水湿润。２）大墙面和四角、门窗口边弹线找规矩，必须由顶层到底一次进行，弹出垂直线，并决定面砖出墙尺寸分层设点、做灰饼。横线则以楼层为水平基线交圈控制，竖向线则以四周大角和通天垛、柱子为基线控制。每层打底时则以此灰饼做为基准点进行冲筋，使其底层灰做到横平竖直。同时要注意找好突出檐口、腰线、窗台、雨篷等饰面的流水坡度。技  术  交  底 单位工程名称    迎辉光电建设工程    工程量        交底人    分项工程名称    外墙饰面砖    部位        施工班组    ３）抹底层砂浆：先将墙面浇水湿润，然后用１：３水泥砂浆刮一道约６ｍｍ厚，紧跟用同标号灰与所冲的筋找平、随即用木杠刮平，木抹搓毛。终凝后浇水养护。４）～7）同基层为混凝土墙面做法。二、质量标准（１）保证项目：１）饰面砖的品种、规格、颜色、图案必须符合设计要求和符合现行标准规定。２）饰面砖镶贴必须牢固、严禁空鼓无歪斜、缺楞、掉角和裂缝等缺陷。（２）基本项目：１）表面平整、洁净、色泽协调一致。２）接缝填嵌密实、平直、宽窄一致、颜色一致、阴阳角处的砖压向正确，非整砖的使用部位适宜。３）套割：用整砖套割吻合，边缘整齐；墙裙、贴脸等突出墙面的厚度一致。４）流水坡向正确，滴水线顺直，严禁倒泛水。（３）外饰面砖允许偏差和检验方法应符合表2—3的规定。表2-3                    饰面砖粘贴的允许偏差和检验方法项次    项目    允许偏差（mm）    检验方法        外墙面砖    内墙面砖    1    立面垂直度    3    2    用2m垂直检测尺检查2    表面平整度    4    3    用2m靠尺和塞尺检查3    阴阳角方正    3    3    用直角检测尺检查4    接缝干线度    3    2    拉5m线，不足5m 拉通线，用钢直尺检查5    接缝高低差    1    0.5    用钢直尺和塞尺检查6    接缝宽度    1    1    用钢直尺检查三、成品保护（１）要及时清擦干净残留在门窗框上的砂浆，特别是铝合金门窗框宜粘贴保护膜，预防锈蚀。（２）认真贯彻合格施工顺序，少数工种（水电、通风、设备安装等）的活应提前完成，防止损坏面砖。（３）油漆粉刷不得将油浆喷滴在已完的饰面砖上，如果面砖上部为外涂料或水刷石墙面，宜先做外涂料或水刷后，然后贴面砖，以免污染墙面。若需先做面砖时，完工后必须采取贴纸或塑料薄膜等措施，防止污染。（４）各抹灰层在凝结前应防止快干、暴晒、水冲和振动，以保证其灰层有足够的强度。（５）拆架时注意不要碰撞墙面。四、应注意的质量及材料领发问题（１）空鼓、脱落：1）基层表面偏差较大，基层处理或施工不当如每层抹灰跟的太紧，面砖勾缝不严，又没有洒水养护，各层之间的粘结强度很差，面层就容易产生空鼓、脱落。2）砂浆配合比不准，稠度控制不好，砂子含泥量过大，在同一施工面上采用几种不同的配合比砂浆，因而产生不同的干缩亦会空鼓。应在贴面砖砂浆中加适量１０8胶，增强粘结力，严格按工艺操作，重视基层处理和自检工作，要逐块检查发现空鼓的应随即返工重做。（２）墙面不平：主要是结构施工期间，几何尺寸控制不好，造成外墙面垂直、平整偏差大，而装修前对基层处理又不够认真。应加强对基层打底工作的检查，合格后方进行下道工序。（３）分格缝不匀、不直：主要是施工前没有认真按照图纸尺寸，核对结构施工的实际情况，加上分段分块弹线，排砖不细，贴灰饼控制点少，以及面砖规格尺寸偏差大、施工中选砖不细、操作不当等造成。（４）墙面脏：主要原因是勾完缝后没有及时擦净砂浆以及其他工种污染所致，可用棉丝蘸稀盐酸２０％水刷洗，然后用自来水冲净。同时应加强成品保护。（5）胶槽。铝合金窗外周边留宽5㎜深5㎜的胶槽，防水胶密封。窗侧胶槽的作法：在粘贴面砖时用塑料板条靠在窗框上，吃进面砖5㎜，然后粘贴面砖，待砂浆具有一定的强度后，轻轻抽出即可；（6）窗台上的面砖低于窗框5㎜，且在框下口留有5mm的间隙作防水密封胶。（7）窗台的细石砼泛水基层在贴面砖前用聚合物水泥或JS涂料刷二道以作密闭微孔微缝之用。（8）材料控制：面砖实行领发制度（最大损耗率为1.5%），厂一、四材料独立核算。'
