技术交底-桩基础施工

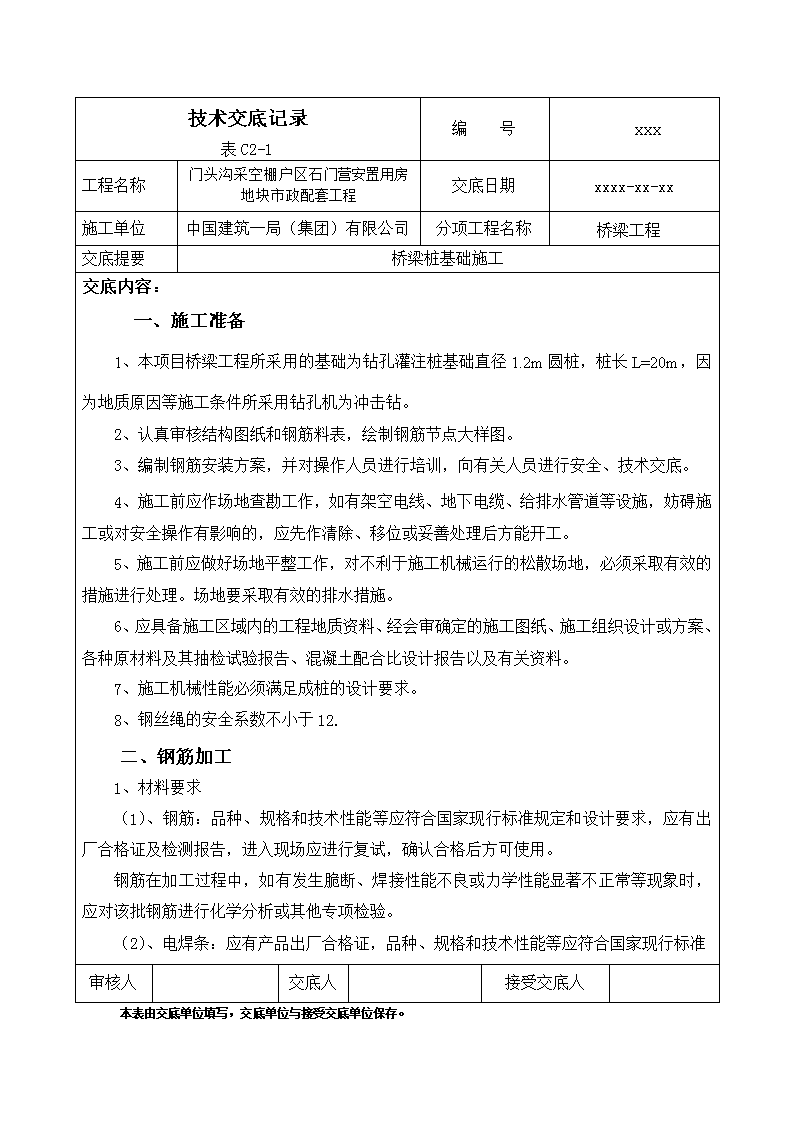

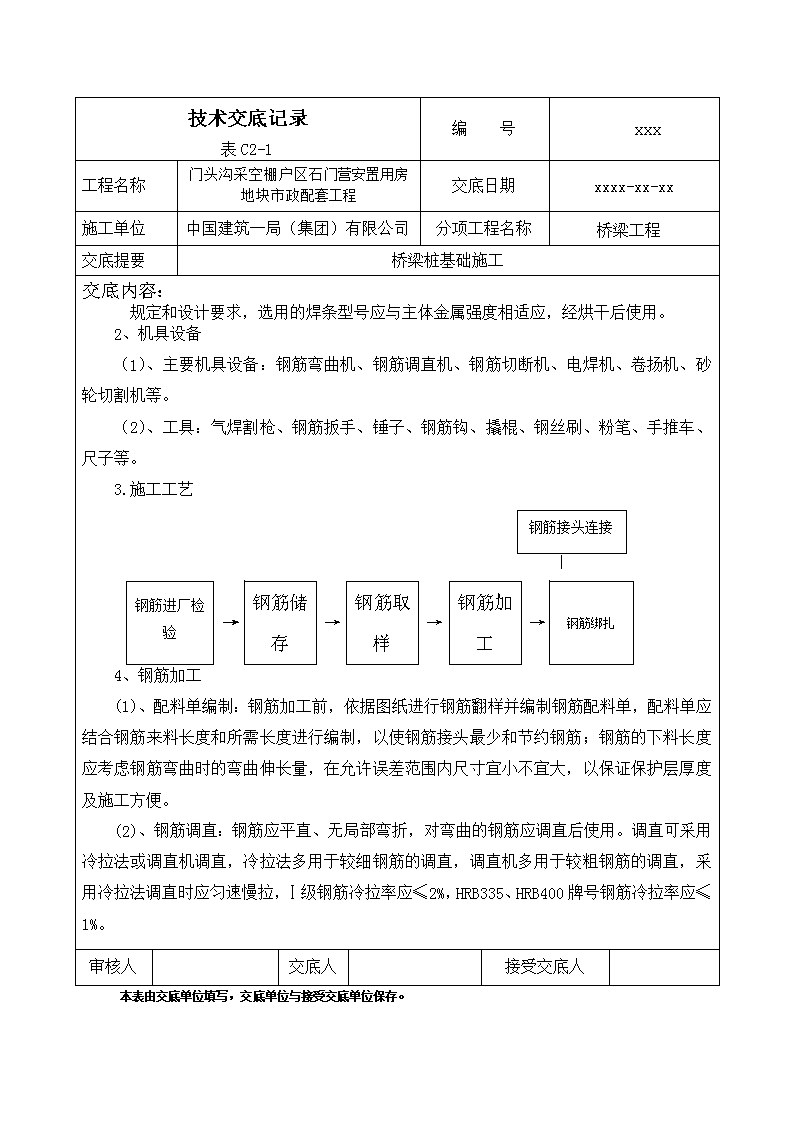

'技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础施工交底内容：一、施工准备1、本项目桥梁工程所采用的基础为钻孔灌注桩基础直径1.2m圆桩，桩长L=20m，因为地质原因等施工条件所采用钻孔机为冲击钻。2、认真审核结构图纸和钢筋料表，绘制钢筋节点大样图。3、编制钢筋安装方案，并对操作人员进行培训，向有关人员进行安全、技术交底。4、施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。5、施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。场地要采取有效的排水措施。6、应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。7、施工机械性能必须满足成桩的设计要求。8、钢丝绳的安全系数不小于12.二、钢筋加工1、材料要求（1）、钢筋：品种、规格和技术性能等应符合国家现行标准规定和设计要求，应有出厂合格证及检测报告，进入现场应进行复试，确认合格后方可使用。钢筋在加工过程中，如有发生脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检验。（2）、电焊条：应有产品出厂合格证，品种、规格和技术性能等应符合国家现行标准审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。 技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础施工交底内容：规定和设计要求，选用的焊条型号应与主体金属强度相适应，经烘干后使用。2、机具设备（1）、主要机具设备：钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、卷扬机、砂轮切割机等。（2）、工具：气焊割枪、钢筋扳手、锤子、钢筋钩、撬棍、钢丝刷、粉笔、手推车、尺子等。3.施工工艺钢筋接头连接|钢筋进厂检验→钢筋储存→钢筋取样→钢筋加工→钢筋绑扎4、钢筋加工(1)、配料单编制：钢筋加工前，依据图纸进行钢筋翻样并编制钢筋配料单，配料单应结合钢筋来料长度和所需长度进行编制，以使钢筋接头最少和节约钢筋；钢筋的下料长度应考虑钢筋弯曲时的弯曲伸长量，在允许误差范围内尺寸宜小不宜大，以保证保护层厚度及施工方便。(2)、钢筋调直：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。调直可采用冷拉法或调直机调直，冷拉法多用于较细钢筋的调直，调直机多用于较粗钢筋的调直，采用冷拉法调直时应匀速慢拉，Ⅰ级钢筋冷拉率应≤2%，HRB335、HRB400牌号钢筋冷拉率应≤1%。审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。 技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础工程交底内容：(3)、钢筋除锈去污：钢筋加工前要清除钢筋表面油漆、油污、锈蚀、泥土等污物，有损伤和锈蚀严重的应剔除不用。(4)、钢筋宜在加工棚内集中加工，运至现场绑扎成型。(5)、钢筋下料1)、下料前认真核对钢筋规格、级别及加工数量，无误后按配料单下料。2)、钢筋的切割宜采用钢筋切断机进行；在钢筋切断前，先在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记，切断时，切断标记对准刀刃将钢筋放入切割槽将其切断；钢筋较细时，可用铁钳人工切割；个别情况下也可用砂轮锯进行钢筋切割。5、钢筋接头连接(1)、钢筋接头连接型式有焊接接头、绑扎接头及机械连接接头。(2)、普通混凝土中钢筋直径等于或小于25mm时，在没有焊接条件时，可以采用绑扎接头，但对轴心受拉或小偏心受拉构件中的主钢筋均应焊接，不得采用绑扎接头。(3)、对轴心受压和偏心受压柱中的受压钢筋接头，当直径大于32mm时，应采用焊接；冷拉钢筋的接头应在冷拉前焊接。(4)、焊工必须经考试合格后持证上岗。钢筋焊接前，必须根据施工条件进行试焊，试样数量应与检查验收每批抽样数量要求相同，并应符合《公路桥涵施工技术规范》(JTJ041)的有关规定；考试要求参见《钢筋焊接及验收规程》(JGJ18)。(5)、钢筋连接应优先选用电弧焊，包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊五种接头型式，选择接头型式应符合《公路桥涵施工技术规范》(JTJ041)的规定。审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。 技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础工程交底内容：三、冲击钻成孔施工1、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→冲击成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管2、测量放线场地平整后放线定桩位，定位后要在每个桩位中心点打入一条φ16×800mm的钢筋做桩位标记,并用混凝土固定好。桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。轴线桩位经复核无误后方可进行施工。3、护筒埋设（1）护筒一般用4—8mm厚的钢板加工制成，高度为1.5—2m。钻孔桩的护筒内径应比钻头直径大100mm；冲孔桩的护筒内径应比钻头直径大200mm。护筒的顶部应开设1—2个溢浆口，并高出地面0.15—0.30m。（2）护筒有定位、保护孔口和维持水位高差等重要作用。护筒位置要根据设计桩位，按纵横抽线中心埋设。埋设护筒的坑不要太大。坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实，并随填随观察，防止填土时护筒位置偏移。护筒埋好后应复核校正，护筒中心与桩位中心应重合，偏差不得大于50mm。（3）护筒的埋设深度：在粘性土中不宜小于1m；在砂土中不宜小于1.5m，并在保持孔内泥浆液面高于地下水位1m以上。 审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础工程交底内容：4、泥浆制作（1）在粘性土中成孔时应注入清水，以原土造浆护壁。循环泥浆比重应控制在1.1—1.3。（2）在砂土和较厚的夹砂层中成孔时，应制备泥浆（冲孔桩可在孔中投入泥团造浆），泥浆比重应控制在1.2—1.3。（3）在砂卵石层或容易塌孔的土层中成孔时，泥浆比重应加大至1.3—1.5。（4）泥浆的控制指标：粘度18—22S；含砂率不大于8%；胶体率不大于90%。施工中应经常测定泥浆比重、粘度、含砂率和胶体率。（5）泥浆池沉淀池的池面标高应比护筒低0.5—1m，以利泥浆回流畅顺。泥浆池和沉淀池的位置要合理布局，不得妨碍吊机和钻机行走。泥浆池的容量为每孔的排渣量，沉淀池的容量应为每孔排渣量的1.5—2倍。（6)应派专人清除泥浆沟槽的沉淀物，保证不淤塞。沉淀池及泥浆池的沉积物应经常清除，多余的泥浆要及时排出基坑。5、钻具和钻头的一般规定（1）在一般粘性土、淤泥、淤泥质土以及砂土中，宜采用笼式钻头。（2）在砂卵石层、强风化层中，可用镶焊硬质合金刀头的笼式钻头。（3）遇孤石或旧基础时，可用带硬质合金刀的筒式钻头。（4）在硬岩中，可用牙轮钻头。6、冲击成孔（1）开孔时应低锤密击反复冲击造孔壁，保证护筒的稳定。 审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础工程交底内容：（2）必须保证泥浆的供给，使孔内浆液稳定。（3）在各种不同的土层和岩层中钻进时，可按表1的施工要点进行。钻（冲）孔灌注桩施工要点.表1适用土层施工要点效果在护筒刃脚下2m以内小冲程1m左右，泥浆比重1.2~1.5，软弱层投入粘土块夹小片石造成坚实孔壁粘土或粉质粘土层中小冲程1~2m，泵入清水或稀泥浆，经常清除钻头上的泥块。提高钻进效率粉砂或中粗砂层中冲程1~3m，泥浆比重1.2~1.5，投入粘土块，勤冲勤掏渣。反复冲击，造成坚实孔壁，防止坍孔。砂卵石层中、高冲程2~3m，泥浆比重1.3~1.5，投入粘土块，勤掏渣。提高钻进效率 审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础工程交底内容：基岩高冲程3~4m，泥浆比重1.3左右，勤掏渣。加大冲击能量，提高钻进效率。软弱土层或塌孔回填重钻小冲程反复冲击，加粘土块夹小块石，泥浆比重1.3~1.5。造成坚实孔壁（4)开始钻基岩时应低锤密击或间断冲击，以免偏斜。如发现钻孔偏斜，应立即回填片石至偏孔处上部0.3~0.5M，重新钻进。(5)遇弧石时可适当抛填硬度相似的片石，用重锤冲击，或重低冲程交替冲击。将大弧石击碎挤入孔壁。(6)必须准确控制松绳长度，避免打空锤。一般不宜用高冲程，以免扰动孔壁，引起坍孔、扩孔或卡钻事故。(7)应经常检查钢丝绳的磨损情况，卡扣松紧程度、转向装置是否灵活，以免掉钻。(8)应经常检查冲击钻头的磨损情况，如磨损过大，切削角不符合要求时要及时更换修理，以提高钻进效率和防止夹钻、卡钻等事故。7、钻孔桩钻进过程中若发现斜孔、弯孔、缩颈、塌孔或沿护筒周围冒浆以及地面沉陷等情况，应停止进钻，经采取下列有效措施后，方可继续施工。（1）当钻孔倾斜时，可反复扫孔修正，如纠正无效，应在孔内回填粘土或风化岩块至偏孔处上部0.5m，再重新钻进； 审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程交底提要桥梁桩基础工程 交底内容：（2）钻进中如遇塌孔，应立即停钻，并回填粘土，待孔壁稳定后再钻；（3）护筒周围冒浆，可用稻草拌黄泥堵塞漏洞，并压上一层泥、砂包。8、冲孔桩施工若遇下列情况之一时，应立即停钻处理。（1）产生斜孔、弯孔和缩孔时，应停钻抛粘土块夹片石至偏孔开始处以上0.5~1m，重新钻进、不得用冲孔钻头修孔，防止卡钻；（2）钻进中如遇塌孔，应立即停钻，回填夹片石的粘土块，加大泥浆比重，反复冲击造壁及钻进；（3）沿护筒周围冒浆、造成孔口坍塌地表沉陷时，应立刻停钻并防止钻机倾倒，及时在护筒外围回填粘土；并加以夯实，必要时压上一层泥、砂包后方可继续钻进。9、冲孔桩清孔（1）孔壁土质较好，不易塌孔者，可用空气吸泥机清孔。（2）孔壁土质较差者，可用泥浆循环或抽碴筒抽碴清孔。清孔后泥浆比重应控制在1.15~1.25m左右，粘度≤28s，含砂率≤10%;（3）清孔过程中，必须及时补给足够的泥浆，并保持孔内浆液面的稳定；（4）清孔后孔底沉碴允许厚度应符合本章第15条的有关规定。四、施工中注意的事项1、预防坍孔（1）在松散砂土或流砂中钻进时应控制进尺选用较大比重、粘度、胶体率的优质泥浆，或投入粘土掺片石低锤冲击。使粘土块、片石挤入孔壁。如地下水位变化过大，应采取加高护筒、增大水头等措施，严格控制冲程高度。审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。技术交底记录表C2-1编号xxx工程名称门头沟采空棚户区石门营安置用房地块市政配套工程交底日期xxxx-xx-xx施工单位中国建筑一局（集团）有限公司分项工程名称桥梁工程 交底提要桥梁桩基础工程交底内容：2、预防钻孔漏浆。加稠泥浆或投入粘土，慢速转动，或在回填土内掺片石，反复冲击，增强护壁。3、预防桩孔偏斜（1）安装钻机时要使转盘、底座水平。起重滑轮缘、固定钻杆的卡孔和护筒中心三者应在同一轴线上，并经常检查校正。（2）由于主动钻杆较长，转动时上部摆动过大，必须在钻架上增添导向架，控制钻杆上的提引水龙头，使其沿导向架向下钻进。（3）在有倾斜的软硬地层钻进时，应吊住钻杆控制进尺，低速钻进，或回填片石，冲平后再钻进。（4）预防钢筋笼放置与设计要求不符、钢筋笼变形、保护层不够、深度位置不符合要求。（5）清孔时应把沉碴清理干净，保证实际有效孔深满足设计要求。审核人交底人接受交底人本表由交底单位填写，交底单位与接受交底单位保存。'
