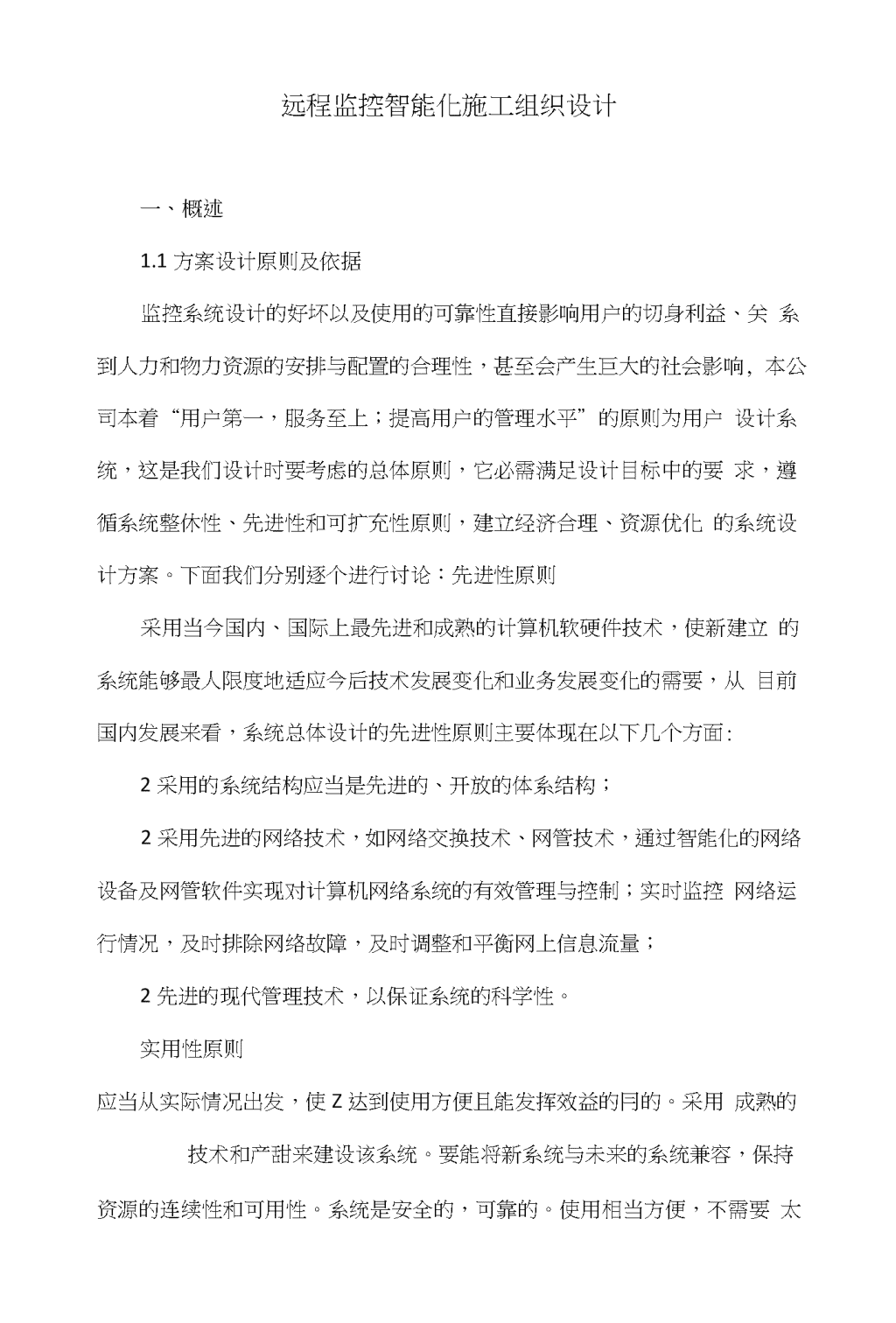

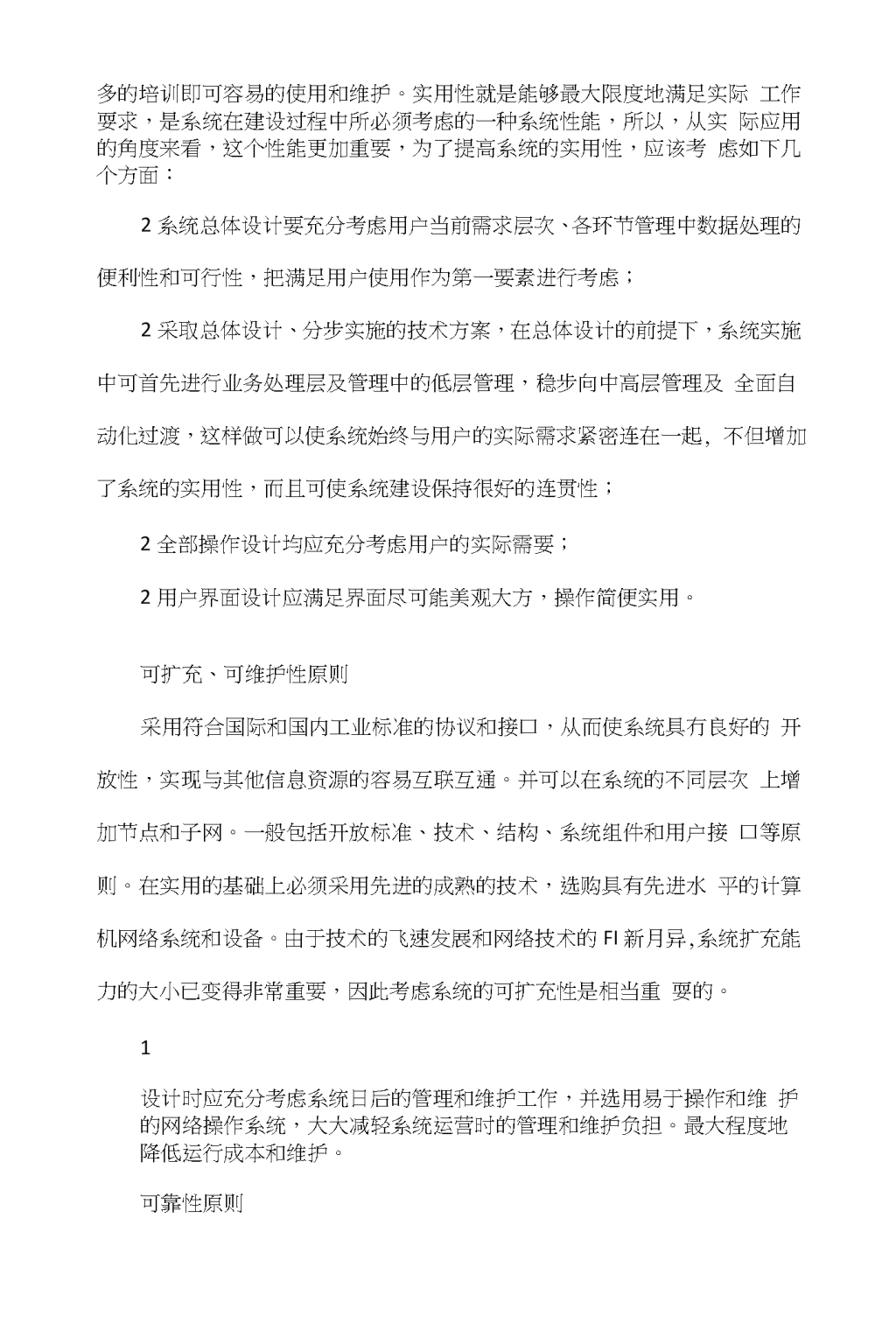

'远程监控智能化施工组织设计一、概述1.1方案设计原则及依据监控系统设计的好坏以及使用的可靠性直接影响用户的切身利益、关系到人力和物力资源的安排与配置的合理性,甚至会产生巨大的社会影响,本公司本着“用户第一,服务至上;提高用户的管理水平”的原则为用户设计系统,这是我们设计时要考虑的总体原则,它必需满足设计目标中的要求,遵循系统整休性、先进性和可扩充性原则,建立经济合理、资源优化的系统设计方案。下面我们分别逐个进行讨论:先进性原则采用当今国内、国际上最先进和成熟的计算机软硬件技术,使新建立的系统能够最人限度地适应今后技术发展变化和业务发展变化的需要,从目前国内发展来看,系统总体设计的先进性原则主要体现在以下几个方面:2采用的系统结构应当是先进的、开放的体系结构;2采用先进的网络技术,如网络交换技术、网管技术,通过智能化的网络设备及网管软件实现对计算机网络系统的有效管理与控制;实时监控网络运行情况,及时排除网络故障,及时调整和平衡网上信息流量;2先进的现代管理技术,以保证系统的科学性。实用性原则应当从实际情况出发,使Z达到使用方便且能发挥效益的冃的。采用成熟的技术和产甜来建设该系统。要能将新系统与未来的系统兼容,保持资源的连续性和可用性。系统是安全的,可靠的。使用相当方便,不需要 太多的培训即可容易的使用和维护。实用性就是能够最大限度地满足实际工作耍求,是系统在建设过程中所必须考虑的一种系统性能,所以,从实际应用的角度来看,这个性能更加重要,为了提高系统的实用性,应该考虑如下几个方面:2系统总体设计要充分考虑用户当前需求层次、各环节管理中数据处理的便利性和可行性,把满足用户使用作为第一要素进行考虑;2采取总体设计、分步实施的技术方案,在总体设计的前提下,系统实施中可首先进行业务处理层及管理中的低层管理,稳步向中高层管理及全面自动化过渡,这样做可以使系统始终与用户的实际需求紧密连在一起,不但增加了系统的实用性,而且可使系统建设保持很好的连贯性;2全部操作设计均应充分考虑用户的实际需要;2用户界面设计应满足界面尽可能美观大方,操作简便实用。可扩充、可维护性原则采用符合国际和国内工业标准的协议和接口,从而使系统具冇良好的开放性,实现与其他信息资源的容易互联互通。并可以在系统的不同层次上增加节点和子网。一般包括开放标准、技术、结构、系统组件和用户接口等原则。在实用的基础上必须采用先进的成熟的技术,选购具有先进水平的计算机网络系统和设备。由于技术的飞速发展和网络技术的FI新月异,系统扩充能力的大小已变得非常重要,因此考虑系统的可扩充性是相当重耍的。1设计时应充分考虑系统日后的管理和维护工作,并选用易于操作和维护的网络操作系统,大大减轻系统运营时的管理和维护负担。最大程度地降低运行成本和维护。可靠性原则 2采用数据备份恢复、数据日志、故障处理等系统故障对策功能;2采用网络管理、严格的系统运行控制等系统监控功能。高性能价格比原则结合日益进步的科技新技术和的具体情况,制定合乎经济效益的解决方案,在满足需求的基础上,充分经济效益。坚持经济性原则,力争用最少的钱办更多的事,以获得最大的效益。在满足系统需求的前提下,应尽可能选用价格便宜的设备,以便节省投资,即选用性能价格比优的设备。总之,以最低成本来完成系统的建设。设计依据工业电视系统工程设计规范GBJ115-87;民用闭路电视监视系统工程技术规范GB50918-94;安全防范工程程序与要求GA/T75-94;安全防范工程费用概预算编制办法GA/T70-94;安全防范工程开工程序与要求GA/T95-94;电器装置工程施工和验收规范;防盗报警控制器通用技术条件GB12663-90;电视系统工程设计规范JGT1.5-87;民用建筑电气设计规范JGT/T16-92;安全防范系统通用图形符号GA/T74-94; 软件工程国家标准GTB856;建筑电气安装工程质量检验评定标准GBJ303-88;建设单位设计施工要求;1.2需求(1)监控摄像机采集各楼层实时状况视频信号,然后,通过公网专线汇集到管理办公室,相关监控部门和人员通过Internet远程实时浏览视频图像;(2)通过图像监控系统,结合远程监控管理员和附近值勤人员的通力合作,力求避免误处理、误操作;(3)通过图像监控录像回放功能,做到准确处理、证据执法、避免纠纷,提高科技化管理能力;(4)酒店内部,可观察到酒店内部的工作人员的工作情况和潜在犯罪嫌疑人的藏匿情况;二、设计2.1设计方案这次该酒店数字监控系统有13楼需要监控,13个楼层通过以太网连接到该酒店监控中心监控主机上。监控中心能同时监视13个楼层现场图像,能对远程现场的云台摄像机发出控制指令。现场采集的视频信号既能在本地监测站屮收到,也能通过以太网线路传输在监控屮心收到。 个监控系统包括前端球型网络摄像机,半球网络摄像机;传输部分包括75・5视频线,电源线,路由器,ADSL;中心控制主机,存储器,显示 器等。前端监控摄像机采集视频、音频,进行数字化处理Z后,通过以太网线路将数据传送到监控中心的监控服务器。监控中心在监控中心设f[总控工作站。总控工作站可以同屏多路显示监控前端任意监控工作站的任何多路的视音频,通过授权可以控制前端云台和镜头;可以将前端监控点编组进行轮巡监视;监控工作站发生的报警会实时传送到相应的总控工作站,总控工作站会以声光和短信的方式通知管理人员;总控工作站还可以和多个前端交互点进行音视频交互。监控服务器提供了对前端监控工作站的分层次管理,对用户的分级权限管理;用户可以根据需要通过网络将前端音视频数据实时存储在中心服务器上;服务器数据库记录了所有视频资料信息(视频文件可以是分布在各个监控工作站或服务器)、监控点信息、其它数据信息,一般用户通过WEB登陆服务器,可以在统一的界面查询任何对他授权的信息;对于前端和中心之间不支持多播的网络环境,服务器提供了单播到多播的数据转发,这样中心的多个人员查看前端的实时流大量节省带宽。2.2系统功能图像功能1.每台主机1/4/9/16/25/36/64路及分组多路轮换全实时(延迟不超过0.2秒)同步视音频采集、压缩、存储、网络传输、播放;2.每路25帧/秒,标准分辨率352*288,单路最人分辨率可达720*576;可多画面活单画面显示,并可放 大到全屏;1.并采用多播发送技术,全曲满足企业连锁营业点联网监控系统实时同步、高画质、高保真的要求;4.1、4、9、16画面分割多画面监看,可以所有路或单路全屏显示,可以另接监视器;35.系统提供本地播放,单播和组播等多种播放模式;根据连锁企业内部用户的网络物理位置选择适当的播放模式;6.系统服务器可以提供单播或组播的数据转发,也可以授权用户直接从监控工作站接收多播信息;7.手工录制、定时录制、报警录制、移动侦测录制等多种录像模式。控制功能1.具有传统监控矩阵控制主机的全部功能,音视频切换、云台镜头控制。2.本地和远程皆可进行镜头的变焦,聚焦和光圈控制,支持云台的全方位控制;3.实现远程现场辅助开关灯光、雨刮等的开闭控制。管理功能1.提供了用户账号的开户、修改、删除、密码修改等维护操作;2.对于每个用户可以指定他有权进行操作(包括浏览/控制/管理)的监控点集合,用户只需要登陆服务器 即可以对给予他授权的所有设备进行操作。1.与连锁企业星型管理结构相匹配的星型设备管理结构,不受监控点数目的限制,充分满足了连锁企业对监控系统较高可扩放性的耍求。2.可对监控工作站及其下属通道监控点进行添加、删除、修改等维护操作;3.对监控工作站按区域进行层次化树状管理;4.当监控工作站启动和服务器连接成功后,服务器将自动获取监控工作站及其下属通道的连接信息,存储在动态数据库中,用户登陆后可以浏览到被授权的在线监控点。5.系统可以将所需连锁经营网点的监控信息存储在服务器上,提供网络同步存储、网络异步转储、手动转储等多种存储模式。6.采用多级交叉的权限控制机制,用户权限分8级,每个用户对于每个监控工作站具备的权限可以独立设置。避免了传统权限管理方式造成的一级权限可访问多个子系统的情况,保证监控信息安全。7.合理的权限冲突检测机制。用户仅可进行有权限系统操作,避免恶意删除和修改监控信息,最大程度保障系统信息的安全。8.整个系统中包含的所有视音频数据、报警数据和其它用户数据在 服务器的数据库均记录有它们的索引信息,用户在服务器上可以查询到所有对他授权的数据信息,并且服务器会自动将用户的请求重定向到物理存放数据文件设备进行流方式点播。为日后协助公安机关破案提供帮助。同时,也可以为连锁店工作人员服务考评提供参考,并为各个连锁店提供优秀连锁店铺服务情况的现场观摩。41.存储的信息可以刻盘备用,优秀店铺和优秀员工的服务情况录像可以作为企业培训部门的培训资料。网络功能1.支持多用户网络监控,支持多播、TCP、UDP数据流输出,可穿透网络层代理。2.支持能够承载IP数据的各种网络,支持跨路由器的远程实时监看、远程检索查看历史资料、远程控制。3.自适应网络带宽,实时高效的传递监控信息。4.随着系统的逐步扩展,会出现许多新的系统。这些系统一旦出现,就可与现在系统联网,从而可以共享视音频及其系统信息资源。系统之间通过IP网络相连。其他功能1.智能应用:按时间段启动/停止定时录制和定时移动侦测;图像有移动侦测功能;压缩比、图像质量、网络带宽均可进行本地和远程调整。2.界面友好:系统采用全中文界面,简单实用,易于操作。 2.3系统组件及相关功能1)半球网络摄像机N13hi-612c2基本特点网络摄像机是结合摄像、视音频服务器的新一代监控产品,可直接接入局域网、广域网,通过网络访问。远端用户可在自己的PC上使用标准的网络浏览器,根据网路摄像机口带的独立IP地址,对网络摄像机进行访问,实时监控目标现场的情况,并可对图像资料实时编辑和存储,另外还可以通过网络来控制摄像机的云台和镜头,进行全方位地监控。本系列网络摄像机采用工业级标准CCD感光器件、8mm定焦镜头,塑料底座,防爆透明罩。红外灯可以选择,可选24灯,红外距离15米。具有D1高清晰度画质,具有多种不同显示格式(720*576、352*288、192*144);MPEG-4高压缩比算法,支持动态IP,支持网上参数设定,具有移动帧检测录像功能,检测的灵敏度可调;具有远程录像、远程控制云台和联动报警、抓拍功能等。工作温度-10~50°C(相对湿度:最大95%)适合室内安装。;支持IE浏览,中英文客户端,4/9/16/32/64路多画面监控,功能强大,界面友好’便于操作和管理;5适用ADSL、LAN等网络环境;图像实时传输速度25帧/秒,自带花生壳科迈等软件,更方便的解决了动态IP,自带自动拨号软件(PPPOE)连接Internet±;支持单张影像JPG截取存档,支持字符叠加与水印功能,自动查找IP与自动连接;支持网上参数设定,轻松升级。网络摄像机是易用性价比高的远程监控解决方案,无论对您的工作还是个人秘密,它的发展是基于目前高速发展网络技术。简单而言,这个设 备就是利用网络直接将设备感应到的图象信息,传输到远端的网络计算机上,而终端不需耍计算机的支持,产品本身就是一个图像网络发布器,可同时提供多人接入观看。设置方便。直接接RJ45和电源,安装方便,即插即用。2应用范围:远程监视:网络摄像机适用于家庭、商务办公室、安全防范、学校监考、病房监护、社区服务、银行、商场等本地、异地监控;远程探视:远程网上产品展示,远程儿童及老人看护、远程教学、教室动态、远程视频会议等;远程值守:无人值守通信机房监控、旅游景点网上演播、产品网上展览等远程网络视频传输及监控的各种场合。2产品特点☆工作时完全脱离电脑,只须接电源、网线即插即看☆可用IE浏览器远程登录观看即时动态画烦☆内置用于网页浏览的WEB服务器,通过域名直接访问摄像机☆内嵌用于动态域名的DDNS客户端,可自动进行动态IP地址跟踪☆采用MPEG-4音视频压缩方式☆图像分辨率DI、CIF、FIELD、QCIF可选☆支持PPPOE和动态域名解析☆视频帧率可根据带宽自动调节☆可以异地录像和抓拍☆采用CCD感光器件、工业级使用标准☆红外灯自动开启☆具有防宕机,自动恢复功能 ☆提供多64路画面管理软件,可实现网上多点监看,异地录像,回放等功能☆最高可达30帧/秒☆可调节图像压缩及解压缩比率☆支持多种协议(TCP/IP,ARF>FTP,SMTP,DHCP,HTTP,SMTP,NTP,RARP,DHCP,ICMP,DDNS)☆使用环境温度:・10度・50度☆安装及设备简单,便于施工☆远程系统维护和系统管理2技术参数622)7寸匀速球变焦摄像机2基本描述室内外一体化匀速球网络摄像机,全新改版设计,安装更简便,铝合金外壳,监视更具隐蔽性。内置变焦一体摄像机、云台、解码器,整机结构紧凑、外形美观,水平355。左右旋转,垂直90°旋转(可翻转),带自动左右旋转,可全方位监视,采用优质电机,慢速旋转非常平稳均匀、定位精准,自动扫描、自动巡航,内置报警功能。高清晰度彩色摄像机,口动聚焦,自动光圈,可提供完美的高质量画面,人性化的焦距/速度自动兀配技术,使得捕捉目标更容易,内置多协议解码器,可与国内外多种矩阵主机,远程图像传输系统和硬盘录像系统相兼容。 远程/本地监控、远程/本地即时录像、即时截图、字符叠加、支持多种录像方式、可循环录像、音频监听、音频会议、视频会议,支持多人观看,支持IE浏览。D1高清晰度画质,流畅语音,具有多种不同显示格式(720*576、352*288、192*144);MPEG-4高压缩比算法,影像传感器sonyCCD;支持IE浏览,屮英文客户端,4/9/16/25/36/64路多画面监控,功能强大,界面友好,便于操作和管理;适用ADSL、LAN等网络环境;图像实时传输速度25帧/秒,自带花生壳、科迈软件等,动态IP,自带自动拨号软件(PPPOE)连接Internet上;具有移动帧检测功能,检测的灵敏度可调;具有远程录像、远程控制云台等功能,自动查找IP与自动连接。2产品特点:◊釆用标准的MPEG-4视频压缩方式◊图像分辨率D1、CIF、FIELD、QCIF可选7◊支持PPPOE和动态域名解析DDNS◊支持远程云镜控制,可以异地录像和抓拍◊采用CCD感光器件、工业级使用标准◊视频帧率可根据带宽自动调节◊具有自动恢复功能◊64路多画面管理软件,可实现网上多点监看,异地录像,回放等功能◊采用优质低功耗电机,发热量少,大倍数时候运动图像平稳不抖动◊快速安装方式,工程安装简便 ◊低温环境开机保护功能◊内置3000V,防雷、防浪涌和防突波保护,采用全天候护罩◊内置报警输入◊菜单密码保护功能◊自动运行记忆功能,掉电重启后执行掉电前的动作状态O人性化的焦距/速度口动匹配技术◊能承受高低温环境考验(・40°C〜+65°C)◊多种摄像机机方案配选(SONY、HITAHIC、CNB、LG)2技术参数8第三部分产品清单及说明9第四部分施工要求及验收1.监控机房的布置及要求监控机房的控制台侧、背面与墙距离不小于0.8M,便于检修。电缆从机架、控制台底部引入,并成捆绑扎。机房内设有防静电地板,架空铺设,离地300mm,机房温度控制范围:15-25,湿度控制范围:30-50%o系统统一由机房供电,电源为单相交流220V,50HZ,系统采用一点接地方式,要求接地母线采用铜质线。单独接地电阻不大于1欧姆,接地线不形成接地回路,不与强电的电网零线短接或混接。2.线缆敷设的说明■微机监控系统的控制部分采用先进的总线制连接。为保证视频图像的优质传输,系统采用SYV-75-5-1的优质视频线进行图像传输,控制线采用带屏蔽的RVVP2*28/0.15线缆传输,电源线采用1.0平方的优质线。管线敷设避开强电磁场干扰,并尽可能避免视频电缆的连接。按照小区的实 际情况,线缆尽量沿墙敷设。具体情况在施工中再和甲方协商。1.工程的施工・工程的施工由我公司工程部带队实施全过程监督管理及与甲方的协调。施工人员进入现场必须严格遵守甲方的规章制度。10(1)外部施工按照设计要求,工程除控制室之外的外线施工内容包括:1•视频线、电源线、控制线、管线穿线和穿线工作。2.室内吊杆安装和室内解码器及云台、防护罩的安装。3.所有安装到位的设备的接线。(2)中央控制室1.操作台的拼装和穿线的到位。2.设备的安装接线。(3)开通、调试1•设备安装到位后,前端摄像机的位置、镜头的调整。2.云台、镜头的运行调试。3•数字硬盘录像机的调试。4•系统的调试和功能的测试。5.系统的测试和细调。(4)试运行 1•人员的培训和技术交底2.图纸的更改及挡案的整理(1)系统验收1•设备验收2.系统功能、技术性能验收3•图纸资料、档案的验收4、售后服务及人员培训…一工程验收交付使用后,乙方提供线缆走向等工程的详细图纸,并对系统免费保修一年。从第二年起,我公司将有偿服务。工程完工后,我公司对操作人员进行免费培训,帮助用户熟悉整个系 统的操作和维护,对系统的简单故障能及时准确的排除。'
