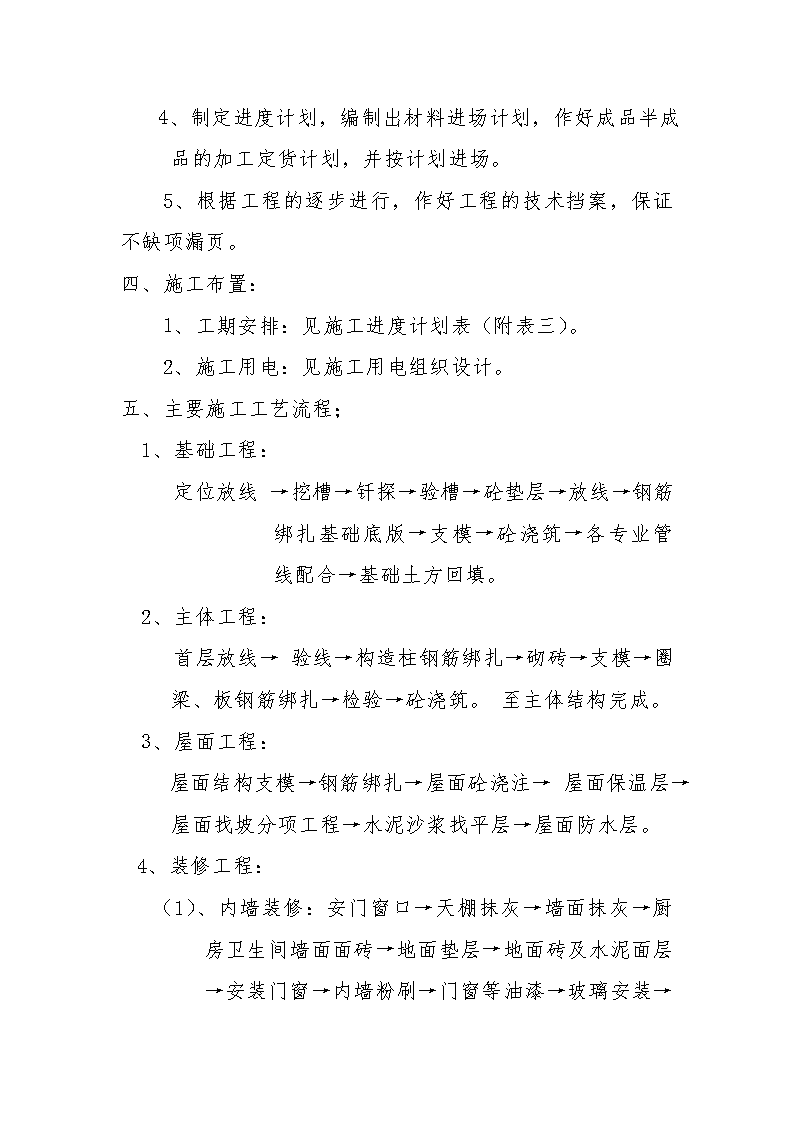

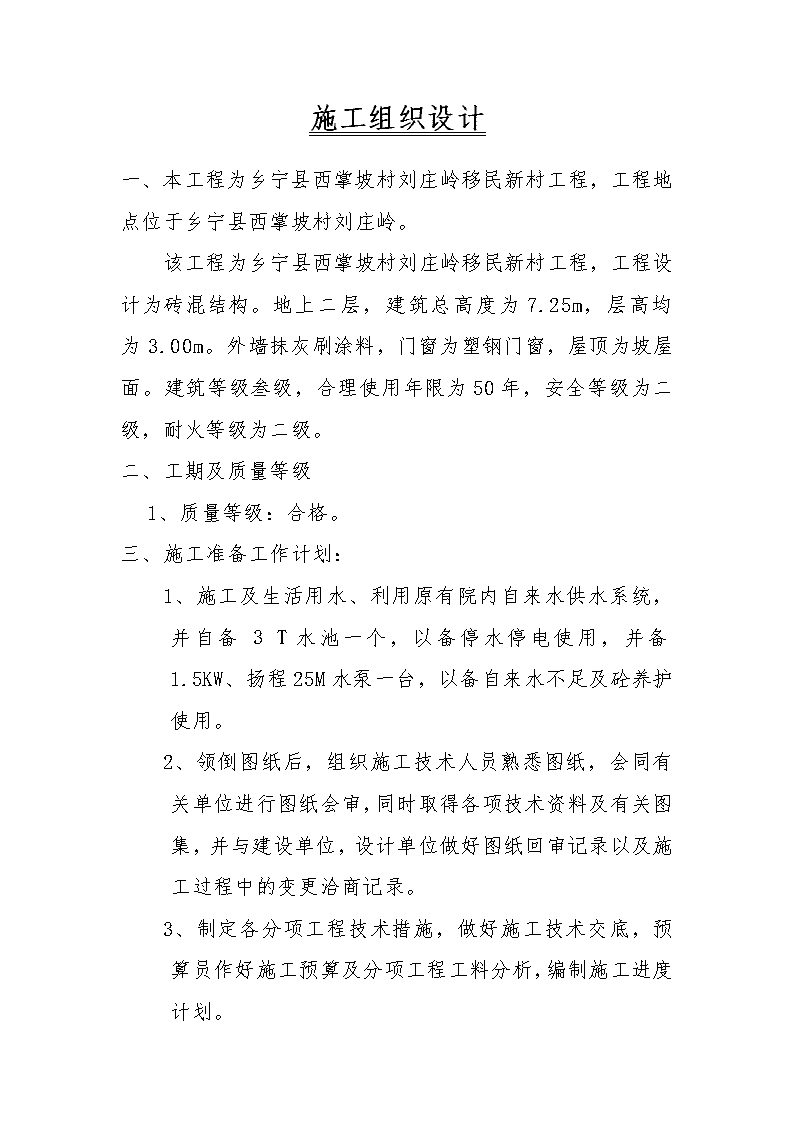

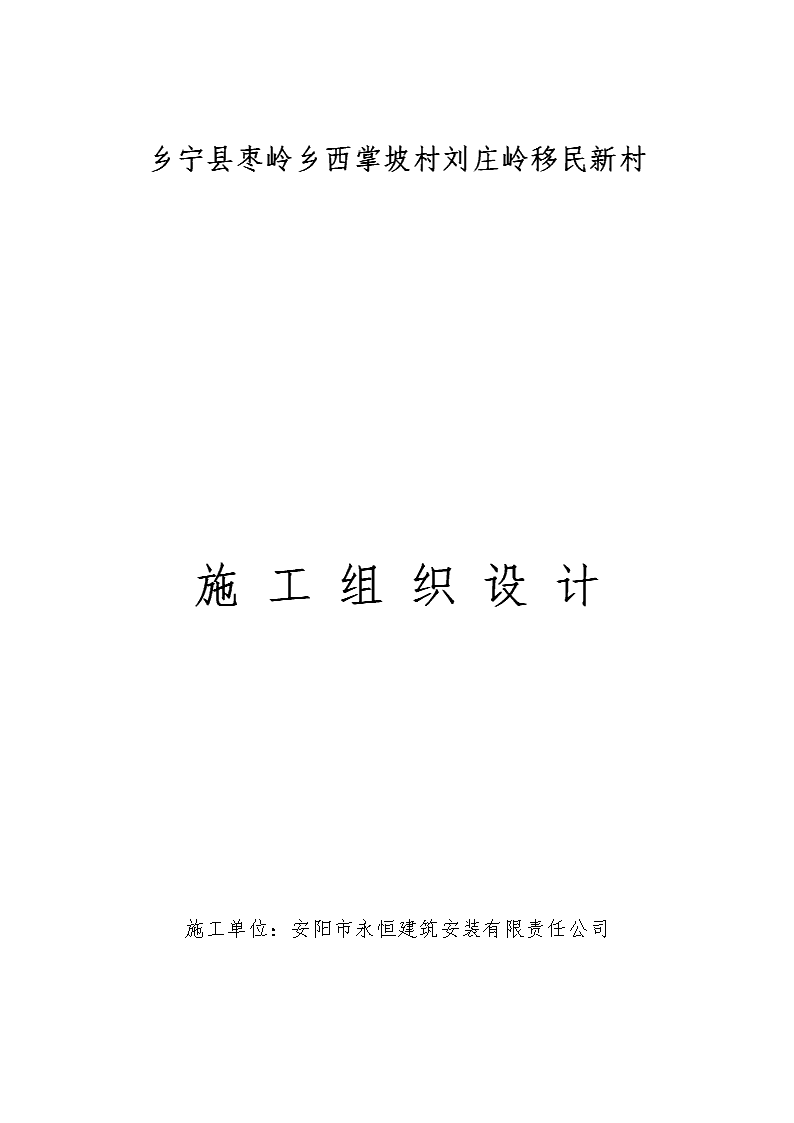

'乡宁县枣岭乡西掌坡村刘庄岭移民新村施工组织设计施工单位:安阳市永恒建筑安装有限责任公司 施工组织设计一、本工程为乡宁县西掌坡村刘庄岭移民新村工程,工程地点位于乡宁县西掌坡村刘庄岭。该工程为乡宁县西掌坡村刘庄岭移民新村工程,工程设计为砖混结构。地上二层,建筑总高度为7.25m,层高均为3.00m。外墙抹灰刷涂料,门窗为塑钢门窗,屋顶为坡屋面。建筑等级叁级,合理使用年限为50年,安全等级为二级,耐火等级为二级。二、工期及质量等级1、质量等级:合格。三、施工准备工作计划:1、施工及生活用水、利用原有院内自来水供水系统,并自备3T水池一个,以备停水停电使用,并备1.5KW、扬程25M水泵一台,以备自来水不足及砼养护使用。2、领倒图纸后,组织施工技术人员熟悉图纸,会同有关单位进行图纸会审,同时取得各项技术资料及有关图集,并与建设单位,设计单位做好图纸回审记录以及施工过程中的变更洽商记录。3、制定各分项工程技术措施,做好施工技术交底,预算员作好施工预算及分项工程工料分析,编制施工进度计划。 4、制定进度计划,编制出材料进场计划,作好成品半成品的加工定货计划,并按计划进场。5、根据工程的逐步进行,作好工程的技术挡案,保证不缺项漏页。四、施工布置:1、工期安排:见施工进度计划表(附表三)。2、施工用电:见施工用电组织设计。五、主要施工工艺流程;1、基础工程:定位放线→挖槽→钎探→验槽→砼垫层→放线→钢筋绑扎基础底版→支模→砼浇筑→各专业管线配合→基础土方回填。2、主体工程:首层放线→验线→构造柱钢筋绑扎→砌砖→支模→圈梁、板钢筋绑扎→检验→砼浇筑。至主体结构完成。3、屋面工程:屋面结构支模→钢筋绑扎→屋面砼浇注→屋面保温层→屋面找坡分项工程→水泥沙浆找平层→屋面防水层。4、装修工程:(1)、内墙装修:安门窗口→天棚抹灰→墙面抹灰→厨房卫生间墙面面砖→地面垫层→地面砖及水泥面层→安装门窗→内墙粉刷→门窗等油漆→玻璃安装→ 水暖电安装→楼梯栏杆安装。(2)、外墙装修:女儿墙内外抹灰→外墙保温→外墙抹灰→雨水管安装→台阶散水→外墙立邦漆涂料。六、主要部位施工方法与技术措施:1、测量定位放线,根据建设单位意见确定±0.00高程,并做好固定标记,根据设计平面图及现场地形及甲方要求定位放线。由设计及建设单位和监理公司等有关人员验线确定。2、基础工程;基础土方施工由于工程量约在1100立方米,工程量大故采用机械开挖,因为即将雨季,所以开挖后立即清槽、钎探、验槽及浇筑C10砼垫层和基础钢筋绑扎与浇筑C30独立基础砼。3、砌筑工程:A、LP1型承重多孔砖;240墙,370墙均采用双面挂线,采用三一砌砖法施工、禁止留直茬,再墙与柱的交接或转角处,按规定设置拉接筋,施工前砖提前浇水湿润,并排砖撂底,严格按皮数杆放样尺寸砌筑,严格留好门窗口尺寸及预埋件、施工中水、暖、电专业配合作业,禁止后凿洞。B、屋顶LP1型承重多孔砖斜墙砌筑时,沿墙高方向每500要求设置φ6拉接筋一道伸入墙内1000MM、同时每一米高设φ6通长拉接筋一道,洞口过梁设通长配筋带一道。4、钢筋工程: 钢筋工程全部采用来料现场加工制做,钢筋的下料应分别按各构件的代号、规格、钢筋的等级下料配料,并应按代号编好号分类码放,以防止在施工中弄乱出错。钢筋的绑扎与焊接,应严格按图纸及规范要求施工,不得更改。箍筋的间距、加密区、主筋的锚固长度、间距、排距均应按图纸要求进行不得更改。当遇有主次梁钢筋交接时、次梁的主筋应放在主梁的主筋上侧,板的主筋在下侧、负筋在上侧,板中负弯距钢筋中主筋在上侧、负筋在下侧。钢筋施工中应严格校核图纸所给的尺寸、规格、数量、间距、排距详细检查无误后,再进行下料配料绑扎施工。钢筋成型的几何尺寸及绑扎位置应准确无误。5、模板工程:梁模板;梁模板底模帮模均采用组合纲模板,(底模用木模板)支撑均采用木支撑小头直径不小于10CM,支撑间距在0.8——1.2之间,横拉撑间距上下不大于1.2M当梁底支撑找好标高固定后再组装梁底模板,并找好中线固定后,方可进行梁的钢筋绑扎,钢筋完成后再组合梁帮模板,梁帮模采用小立杆固定,并用8#铅丝固定。其中小立杆间距在60—80CM之间。板模板;板模板采用竹夹板,支撑采用木支撑,间距不得大于1.2M,左右横向拉接均不得小于两道,并打好斜撑固定,在斜撑顶部找好标高,固定大横担,再横担上固定小横 担,小横担间距不得大于80CM,上铺竹夹板固定。可根具实际情况修改施工方案,以达到保正施工质量。6、砼工程:本工程砼强度为C25,故需在实验室提前做好砼的配合比,现场搅拌中要求车车过磅,以保证砼强度的标准性。浇筑前应首先检查模板、钢筋质量情况,当确认合格、安全可靠后,并应把模板中的杂务清理干净,浇水湿润后方可进行砼浇筑。浇筑时随时检查砼的坍落度及模板稳固情况。如发现跑模漏浆现象及时处理。施工时采用机械振捣,随振捣随找平。砼施工时水、暖、电各专业配合施工,留好各专业孔洞,禁止后凿洞。砼的养护,施工完成后根据气温条件及时养护,日平均不得少于三次,养护天数以七天为宜,最少不得底于三天。7、屋面工程:主体完成后进行屋面施工,屋面施工前首先做好保温及找坡后,在做好找平层及防水层。屋面完成后经甲方及监理公司负责同志检查签字合格后,再进行下道工序施工。8、装修工程:A、内装修;现浇板及梁柱面抹灰应先把表面清理干净,提前两天刷好界面剂,做好基层处理再进行抹灰。抹灰时按要求找好方正、垂直度贴饼冲筋,抹平抹光。B、 外装修:聚苯乙烯泡沫塑料板附墙铺贴外墙外保温(胶浆粘结),抹灰基层轻质砌块墙钉钢丝网界面处理,外墙抹灰由上而下进行,采用聚合物抗裂砂浆,严格按施工规范要求施工。C、内外墙粉刷;应在抹灰墙面充分干燥后进行。9、地面装修:地面砼垫层施工要根据施工要求进行作业。楼面施工首先把基层清理干净,撒水湿润后在进行浇筑C10砼垫层和焦渣砼垫层,当垫层凝固后在按要求进行地面面层施工,卫生间、厨房施工前必须做好防水层,并做好闭水实验经检验合格后,在铺贴面砖并按规定找好坡度。10、门窗工程:门窗采用先预留洞口,后塞口的方法施工以保证工程质量,减少成品保护的费用,安装时必须找正找方不得倾斜。11、水暖电工程:水采用PPR管安装、采暖采用上供下回式采暖系统,散热器采用钢制扁管式散热器。给水管道采用PPR管。排水为UPVC管。配电系统中配电箱采用AL型。铁制成品配电箱,电线敷设采用PVC硬质阻燃管、穿BV线沿墙及砼结构暗设。弱电中本工程分别设有电话、电视系统。此水暖电系统施工过程中均应按施工规范进行做业。七、季节性施工措施:1、施工现场,工人宿舍、食堂、仓库、办公室、搅拌机 棚、脚手架等处必须做好排水明沟及自然排水。根据现场情况找出坡度,以便于时排出场内雨水。2、脚手架底部地基要找平夯实,整平垫好通长木版,并垫好底座,防止脚手架下沉。3、做好雨季防雷接地、塔吊、龙门架、脚手架、电器设施都要做好简易避雷针及接地。4、为保证工程质量及施工工期要求,及时做好各分项施工技术交底。八、目标管理质量保证体系和各项管理措施:1、施工管理目标;本工程质量管理目标,按国家质量评定标准达到合格等级。力争优良,创建“文明安全”工地。2、质量保证措施;建立质量保证体系 公司施工管理部项目部管理系统↓技术系统质量系统安全系统材料系统生产系统←→工长瓦工班长木工班长钢筋班长砼工班长水暖班长架子班长电工班长粉刷班长公司生产科与项目部领导每周至少一次对该工地的质量进行全面检查,工地成立以工长为领导小组,每天要对各施工组进行全面质量检查。3、技术系统要再管理上对工程质量负责。4、生产系统负责施工准备,合理安排工序和劳动力配备,下任务单,对分部工程验收时要优质优价,不合格的项目坚决返工重做,并要在结算任务单上反映出来。5、料系统严格把好质量关,各种原材料,成品半成品必须需有出厂合格证。使用的原材料必须送实验室检验合格后方可使用。对于不合格的要及时退换,使用前必须征得甲方及监理公司同志的同意方可使用。(a) 技术系统认真审图及时做好各分部分项工程的技术交底,及时检查实验和放线工作,组织新规范新工艺的学习和落实并做好各分部工程的隐蔽及预检工作。(a)质量系统负责交代质量标准,及各分部工程的验收,及时提出质量问题及解决方法。进行质量评定任务书的签证工作。(b)工地建立“自检、互检、交接检”的三检制度。砌筑与浇注实行“三上墙”(施工人员、施工日期、质量等级)挂牌制,装饰要实行样板墙、样板间以此来带动质量管理水平的不断提高。(c)式块留置按每一台班,不同部位不同强度等级留置式块。砂浆式块按基础,每一楼层按两个流水段留置。(d)施工阶段的工程变更,一律根据设计单位书面通知,任何口头通知不生效。九、安全措施:(a)认真贯彻落实安全生产责任,制定各项规章制度。(b)建立健全各种安全管理制度,对违章作业者要是情节严重进行罚款处理,以经济手段进行安全管理,防止意外事故的发生。(c)各种机械设备要有专人操作,持证上岗,并定期检查,严禁带病运行。(d)认真落实“三宝”(安全帽、安全带、安全网)的工作。(e)施工现场用电必须采用“三项、五线” 制。用电设备必须采用三级配电、两级漏电保护,所有机电设备都要做好接零保护,传动部位按好防护罩。(a)脚手架严格按规范进行搭设,施工层要满搭脚手板,设防护栏杆,并挂好安全网。(g)吊装作业要事先做好吊装方案,制定出安全措施清理出场地道路,吊装要严格执行“十不吊”原则,配备专职信号工,吊装工进行操做。十、消防保卫措施:1、工地成立由工长兼任组长的消防保卫小组,组员相对固定建立领导值班制度,定期对工地的消防保卫工作情况进行检查。2、现场设有明显的放火宣传标志,每班对职工进行一次安全、放火教育。a)施工现场备有足够的消防器材,设置消防栓、消防器材按“五五”配置,消防栓涂上红色字样。b)现场使用明火作业必须由工长亲自审批,明火附近不得有易爆、易燃物品。3、易爆、易燃、剧度等危险物品单独存放、专人负责必须有严格的领料手续。4、施工现场主要出入口设立警卫室、建立警卫制度和现场警卫记录。 5、施工现场设立电话一部,以满足施工需要以及必要的对外联系。十一、技术节约措施:1、严格管理砼的搅拌及沙浆搅拌,要车车过磅,以保证砼及沙浆配合比的准确性防止浪费水泥。2、梁、柱钢筋搭接与焊接,以满足构造要求为准,严禁多搭节约材料。3、砼支模时,合理搭配钢模型号,使用布局合理、节约木材。4、结构砼及地面必须使用国家的大窑水泥,砌筑及装修抹灰可使用小窑水泥,但必须达到水泥的质量要求,以减少造价。5、施工管理,科学安排好施工工序,并严格按照国家规范,施工工艺。减少人员的窝工和机具的浪费,架木的设置,提高经济效益。6、根据施工进度安排,严格掌握好材料的供应计划,按程序计划及施工进度组织材料进场,减少二次供应及剩余材料,避免不合理占用资金。主要机械设备及用量统计表机械名称单位数量功率[KW/h]备注 搅拌机台415.00交流电焊机台220.00插入式振捣器台69.00平板式振捣器台23.00钢筋切割机台13.00木工机床台12.00卷扬机台37.50物料提升机台1劳动力配备计划序号工种计划人数备注 1木工122瓦工、壮工203钢筋工104架子工45水暖工86油工207抹灰工30主要材料需用量计划表序号名称型号、规格单位数量进场时间01水泥32.5t随施工进度进场 02水泥42.5t随施工进度进场03生石灰t随施工进度进场04钢筋10mm以内t随施工进度进场05钢筋20mm以内t随施工进度进场06钢筋20mm以外t随施工进度进场07碎石t随施工进度进场08砂子t随施工进度进场09粘土砖240*115*53千块随施工进度进场10多孔砖240*115*90千块随施工进度进场11铝合金窗m2随施工进度进场12排水管PVC110m随施工进度进场13铸铁散热器片随施工进度进场14电线BV-2.5mm2m随施工进度进场15电线BV-4.0mm2m随施工进度进场'
