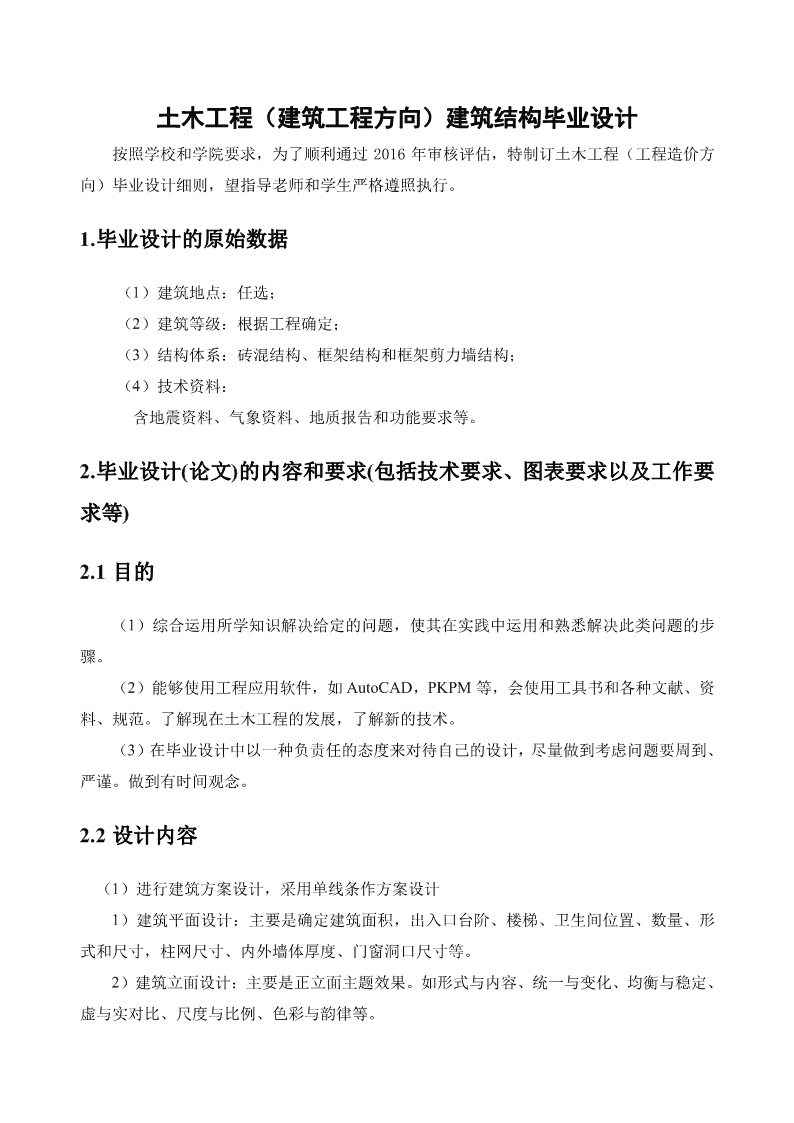

'土木工程(建筑工程方向)建筑结构毕业设计按照学校和学院要求,为了顺利通过2016年审核评估,特制订土木工程(工程造价方向)毕业设计细则,望指导老师和学生严格遵照执行。1.毕业设计的原始数据(1)建筑地点:任选;(2)建筑等级:根据工程确定;(3)结构体系:砖混结构、框架结构和框架剪力墙结构;(4)技术资料:含地震资料、气象资料、地质报告和功能要求等。2.毕业设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等)2.1目的(1)综合运用所学知识解决给定的问题,使其在实践中运用和熟悉解决此类问题的步骤。(2)能够使用工程应用软件,如AutoCAD,PKPM等,会使用工具书和各种文献、资料、规范。了解现在土木工程的发展,了解新的技术。(3)在毕业设计中以一种负责任的态度来对待自己的设计,尽量做到考虑问题要周到、严谨。做到有时间观念。2.2设计内容(1)进行建筑方案设计,采用单线条作方案设计1)建筑平面设计:主要是确定建筑面积,出入口台阶、楼梯、卫生间位置、数量、形式和尺寸,柱网尺寸、内外墙体厚度、门窗洞口尺寸等。2)建筑立面设计:主要是正立面主题效果。如形式与内容、统一与变化、均衡与稳定、虚与实对比、尺度与比例、色彩与韵律等。

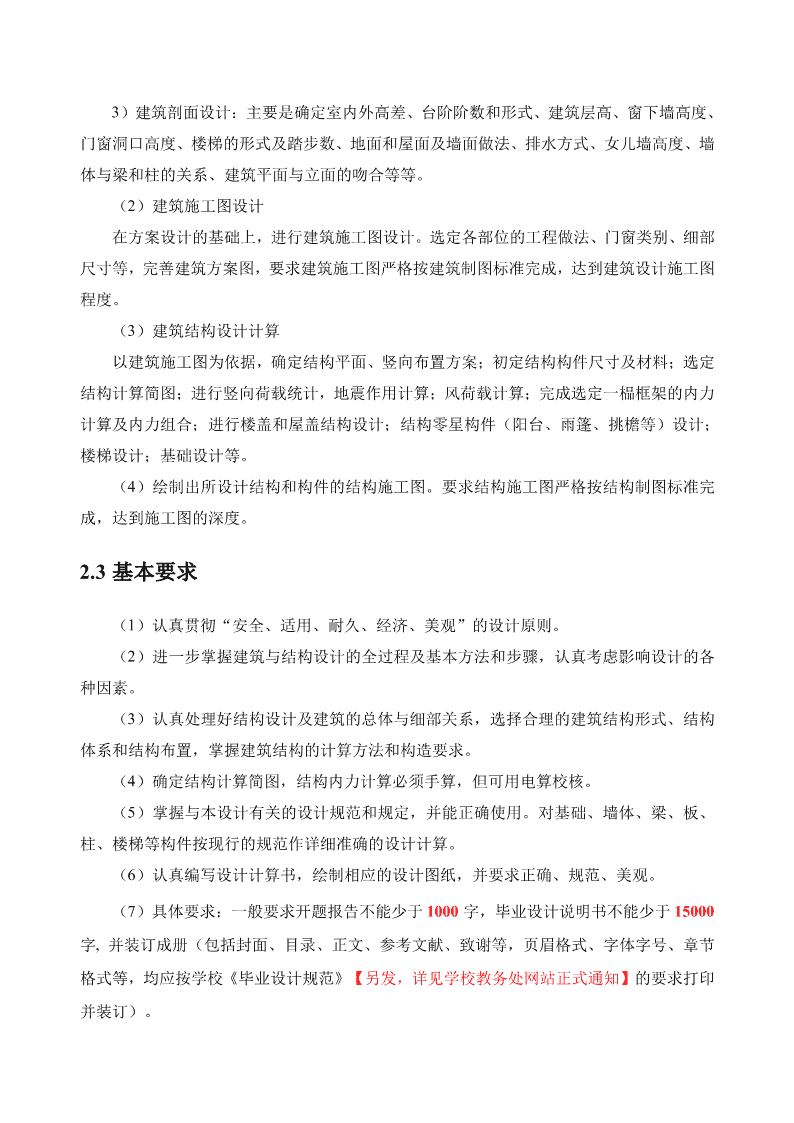

3)建筑剖面设计:主要是确定室内外高差、台阶阶数和形式、建筑层高、窗下墙高度、门窗洞口高度、楼梯的形式及踏步数、地面和屋面及墙面做法、排水方式、女儿墙高度、墙体与梁和柱的关系、建筑平面与立面的吻合等等。(2)建筑施工图设计在方案设计的基础上,进行建筑施工图设计。选定各部位的工程做法、门窗类别、细部尺寸等,完善建筑方案图,要求建筑施工图严格按建筑制图标准完成,达到建筑设计施工图程度。(3)建筑结构设计计算以建筑施工图为依据,确定结构平面、竖向布置方案;初定结构构件尺寸及材料;选定结构计算简图;进行竖向荷载统计,地震作用计算;风荷载计算;完成选定一榀框架的内力计算及内力组合;进行楼盖和屋盖结构设计;结构零星构件(阳台、雨篷、挑檐等)设计;楼梯设计;基础设计等。(4)绘制出所设计结构和构件的结构施工图。要求结构施工图严格按结构制图标准完成,达到施工图的深度。2.3基本要求(1)认真贯彻“安全、适用、耐久、经济、美观”的设计原则。(2)进一步掌握建筑与结构设计的全过程及基本方法和步骤,认真考虑影响设计的各种因素。(3)认真处理好结构设计及建筑的总体与细部关系,选择合理的建筑结构形式、结构体系和结构布置,掌握建筑结构的计算方法和构造要求。(4)确定结构计算简图,结构内力计算必须手算,但可用电算校核。(5)掌握与本设计有关的设计规范和规定,并能正确使用。对基础、墙体、梁、板、柱、楼梯等构件按现行的规范作详细准确的设计计算。(6)认真编写设计计算书,绘制相应的设计图纸,并要求正确、规范、美观。(7)具体要求:一般要求开题报告不能少于1000字,毕业设计说明书不能少于15000字,并装订成册(包括封面、目录、正文、参考文献、致谢等,页眉格式、字体字号、章节格式等,均应按学校《毕业设计规范》【另发,详见学校教务处网站正式通知】的要求打印并装订)。

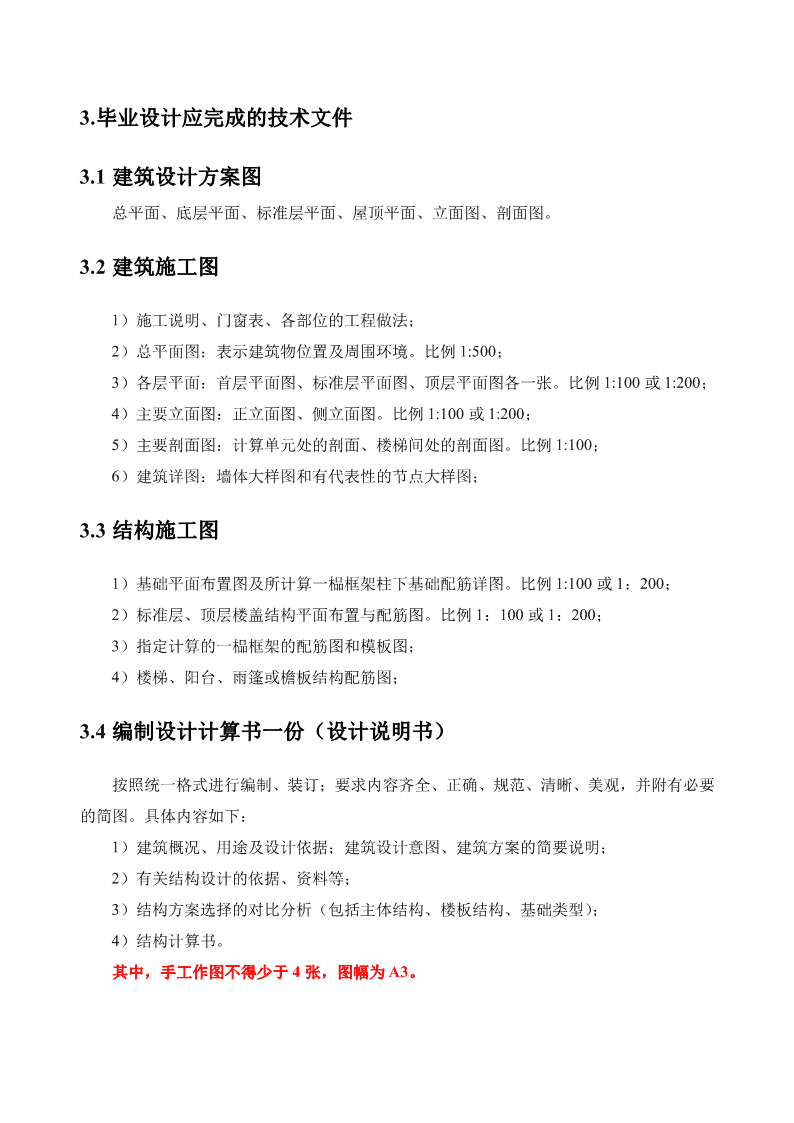

3.毕业设计应完成的技术文件3.1建筑设计方案图总平面、底层平面、标准层平面、屋顶平面、立面图、剖面图。3.2建筑施工图1)施工说明、门窗表、各部位的工程做法;2)总平面图:表示建筑物位置及周围环境。比例1:500;3)各层平面:首层平面图、标准层平面图、顶层平面图各一张。比例1:100或1:200;4)主要立面图:正立面图、侧立面图。比例1:100或1:200;5)主要剖面图:计算单元处的剖面、楼梯间处的剖面图。比例1:100;6)建筑详图:墙体大样图和有代表性的节点大样图;3.3结构施工图1)基础平面布置图及所计算一榀框架柱下基础配筋详图。比例1:100或1:200;2)标准层、顶层楼盖结构平面布置与配筋图。比例1:100或1:200;3)指定计算的一榀框架的配筋图和模板图;4)楼梯、阳台、雨篷或檐板结构配筋图;3.4编制设计计算书一份(设计说明书)按照统一格式进行编制、装订;要求内容齐全、正确、规范、清晰、美观,并附有必要的简图。具体内容如下:1)建筑概况、用途及设计依据;建筑设计意图、建筑方案的简要说明;2)有关结构设计的依据、资料等;3)结构方案选择的对比分析(包括主体结构、楼板结构、基础类型);4)结构计算书。其中,手工作图不得少于4张,图幅为A3。
4.毕业设计(论文)进度计划(以周为单位)起止日期工作内容备注第一周完成开题报告。建筑方案初步设计。第二周完成文献综述。完成建筑立面、剖面施工图设计。第三周结构平面布置及竖向布置。第四周竖向重力荷载计算第五周水平荷载计算第六周变形验算第七周内力计算第八周内力组合第九周框架梁、柱截面设计第十周基础设计第十一周楼板和屋盖设计第十二周楼梯设计第十三周结构零星构件(阳台、雨篷、挑檐等)设计第十四周绘制结构施工图第十五周完善图纸、整理计算书第十六周评阅、答辩5.毕业答辩和成绩评定毕业设计应进行严格的考核并评定成绩,2012级毕业设计实行双盲评审(评审时不得出现指导老师和学生姓名)。评定成绩的主要依据是毕业设计成果的质量、毕业设计完成工作量及在毕业设计过程中的主动性和创造性。对于在毕业设计中弄虚作假,借用他人设计成果,严重违纪的学生,则不予答辩,并以不及格论处。答辩另见学校和院系安排。6.其它事宜1.答辩时间按照学院和学校规定执行。
2.土木工程(建筑工程方向)学生不得选做其它方向作为毕业设计,需严格按照本专业方向选题完成毕业设计;同时,其它专业方向学生不得选做土木工程(建筑工程方向)方面进行毕业设计。若跨专业进行毕业设计者,不得准予毕业,后果自负。3.校内和校外毕业设计同步进行,毕业设计内容、评审和答辩不得随意降低要求。4.解释权归土木工程学院,其它未尽事宜另行通知。'
