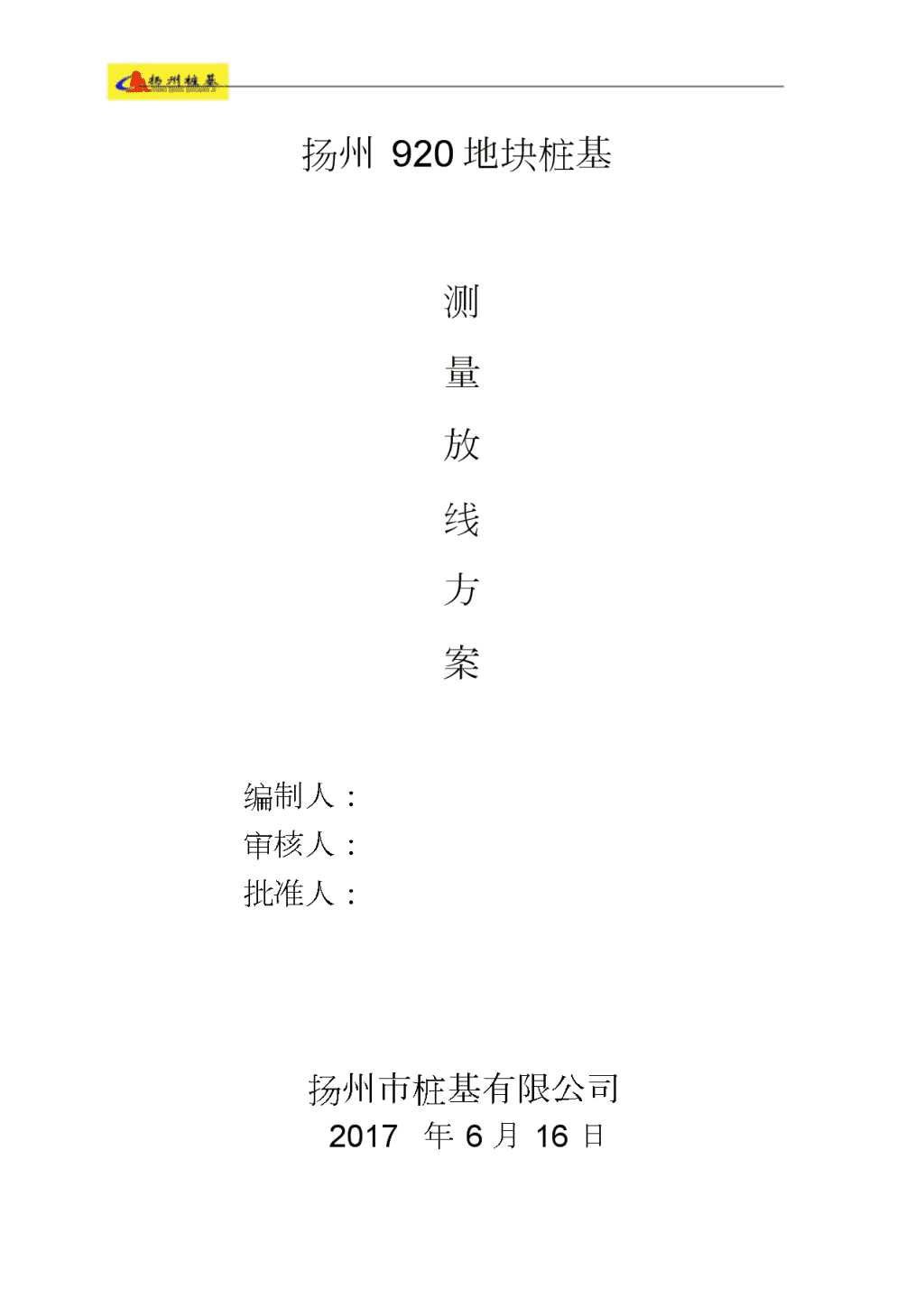

桩基工程施工测量放线方案

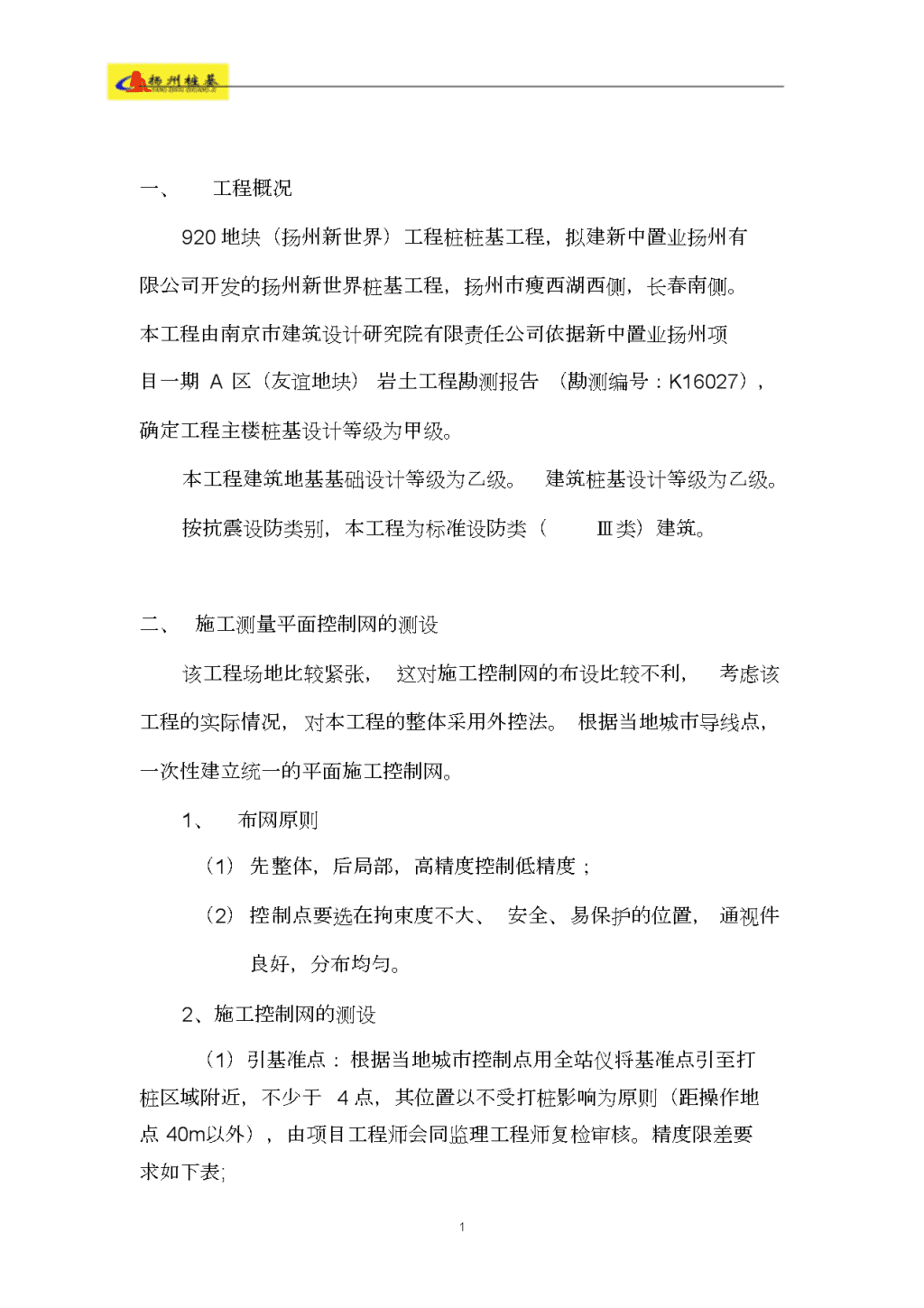

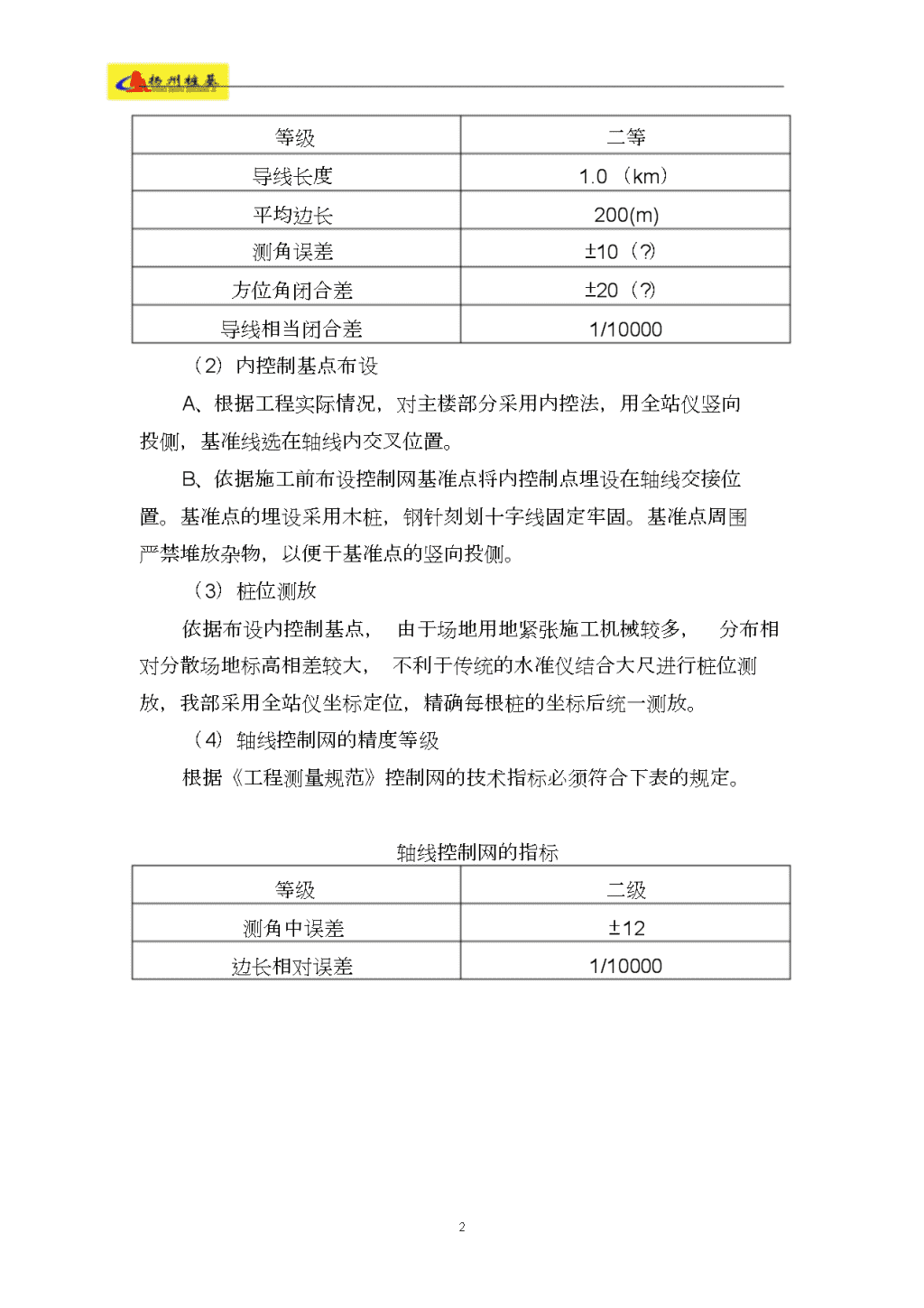

'扬州920地块桩基测量放线方案编制人：审核人：批准人：扬州市桩基有限公司2017年6月16日 一、工程概况920地块（扬州新世界）工程桩桩基工程，拟建新中置业扬州有限公司开发的扬州新世界桩基工程，扬州市瘦西湖西侧，长春南侧。本工程由南京市建筑设计研究院有限责任公司依据新中置业扬州项目一期A区（友谊地块）岩土工程勘测报告（勘测编号：K16027），确定工程主楼桩基设计等级为甲级。本工程建筑地基基础设计等级为乙级。建筑桩基设计等级为乙级。按抗震设防类别，本工程为标准设防类（Ⅲ类）建筑。二、施工测量平面控制网的测设该工程场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法。根据当地城市导线点，一次性建立统一的平面施工控制网。1、布网原则（1）先整体，后局部，高精度控制低精度；（2）控制点要选在拘束度不大、安全、易保护的位置，通视件良好，分布均匀。2、施工控制网的测设（1）引基准点：根据当地城市控制点用全站仪将基准点引至打桩区域附近，不少于4点，其位置以不受打桩影响为原则（距操作地点40m以外），由项目工程师会同监理工程师复检审核。精度限差要求如下表;1 等级二等导线长度1.0（km）平均边长200(m)测角误差±10（?）方位角闭合差±20（?）导线相当闭合差1/10000（2）内控制基点布设A、根据工程实际情况，对主楼部分采用内控法，用全站仪竖向投侧，基准线选在轴线内交叉位置。B、依据施工前布设控制网基准点将内控制点埋设在轴线交接位置。基准点的埋设采用木桩，钢针刻划十字线固定牢固。基准点周围严禁堆放杂物，以便于基准点的竖向投侧。（3）桩位测放依据布设内控制基点，由于场地用地紧张施工机械较多，分布相对分散场地标高相差较大，不利于传统的水准仪结合大尺进行桩位测放，我部采用全站仪坐标定位，精确每根桩的坐标后统一测放。（4）轴线控制网的精度等级根据《工程测量规范》控制网的技术指标必须符合下表的规定。轴线控制网的指标等级二级测角中误差±12边长相对误差1/100002 三、高程控制网的布设1、高程控制网起始依据高程控制网依据测绘单位在场地东门外瘦西湖路北K1点（黄海高程9.178米）进行控制。2、高程控制网的布设根据打桩工作分段进行的特点，高程控制网分段测设，但为了保证桩顶标高精度一致，要及时进行联测。3、高程控制网的精度等级及测量方法根据《工程施工测量规范》标高控制网拟采用四等水准测量方法确定。水准测量的主要技术指标应符合下表的规定。四等水准测量主要技术指标等级四等每公里高差中数偶然中误差±5mm往返较差符合差±20注：L为附和路线或闭合环线长度（以mm计）测量仪器选用Sз型水准仪，往返观测。水准观测的技术要求符合下表规定。水准观测的主要技术要求等级四等视线长度￡100m视线高度0.2m前后视距差￡3m前后视距累积极差￡10m3 四、质量保证措施1、总则（1）测量作业的各项技术按工程测量规范进行。（2）进场的测量仪器设备，必须检定合格并在有效期内，标识保存完好。（3）由业主提供的施工图，测量桩点，必须经过校算校测合格，并办理了交接手续，才能作为测量依据。（4）加强现场内的测量桩位点的保护，所有桩点均明确标识、防止用错。2、保证测量定位准确（1）引基准点：由专业测量人员采用GTS-332N型全站仪引基准点设置在不受影响，不易破坏的地方，并树立明显保护标志。引基准点时全站仪应反复调整、对中，测放时应更换测站点反复核准。并报请专业测量监理工程师核准后方可使用，并做好保护，避免人为破坏。（2）放线定位：放样时全站仪反复对中、调整，在施工前应第二次核样，保证桩位测放误差小于1cm，并报现场监理工程师核样，合格后桩机方可对位施工。（3）为确保桩顶标高达到设计要求，打桩前确定基准点的高程，在送桩上标明尺寸，在送桩至桩顶标高附近时，必须认真测量送桩余尺，确保桩顶标高达到设计要求。3、沉桩质量检验标准检查项目允许偏差（MM）检查方法桩位1-3根桩基中的桩：1004-16根桩基中的桩150用钢尺量垂直度≤0.5%L用经纬仪、钢尺量桩顶标高－50～＋100用水准仪、钢尺量4 4、管理要求（1）根据合同协议要求在规定时间内完成现场的测量放线工作，保证质量。（2）提供所完成测量工作的最终成果及检查成果资料5、设备配置主要施工机械和工具设备表仪器名称数量用途J2光学经纬仪全站仪1轴线投测Sз水准仪1标高传递标尺1标高传递S无线对讲机2通讯联络50m钢尺1轴线测量计算机1技术管理测量放线小组名单：高扬、王玉波、虞伟5'
