贵阳国际会议展览中心桩基工程施工方案

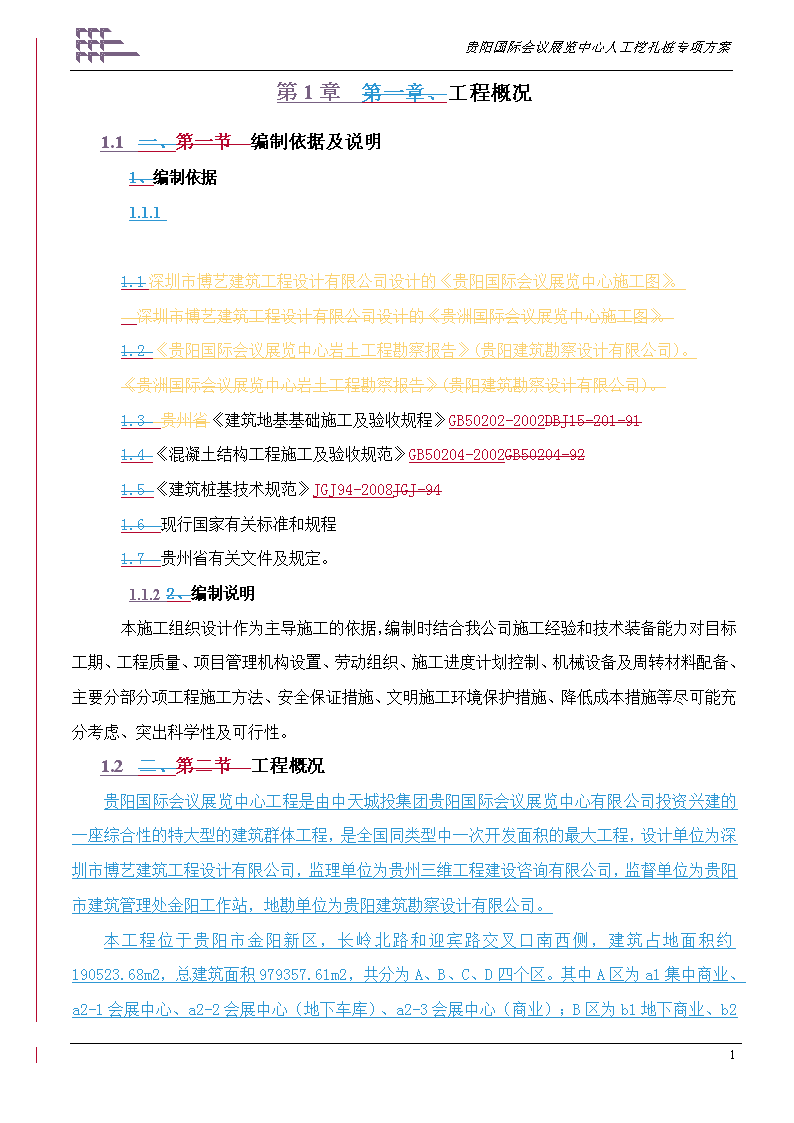

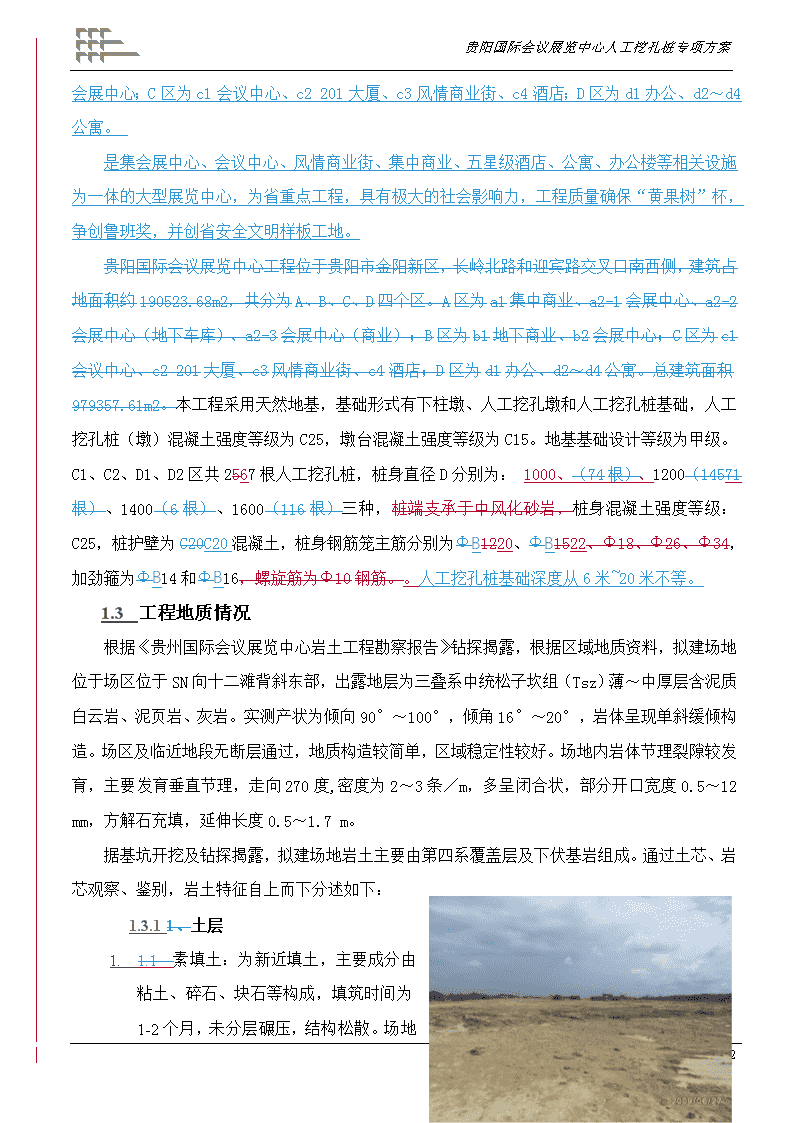

'贵阳国际会议展览中心人工挖孔桩专项方案第一章、工程概况一、第一节编制依据及说明1、编制依据1.1深圳市博艺建筑工程设计有限公司设计的《贵阳国际会议展览中心施工图》。深圳市博艺建筑工程设计有限公司设计的《贵洲国际会议展览中心施工图》。1.2《贵阳国际会议展览中心岩土工程勘察报告》(贵阳建筑勘察设计有限公司)。《贵洲国际会议展览中心岩土工程勘察报告》(贵阳建筑勘察设计有限公司)。1.3贵州省《建筑地基基础施工及验收规程》GB50202-2002DBJ15-201-911.4《混凝土结构工程施工及验收规范》GB50204-2002GB50204-921.5《建筑桩基技术规范》JGJ94-2008JGJ-941.6现行国家有关标准和规程1.7贵州省有关文件及规定。2、编制说明本施工组织设计作为主导施工的依据，编制时结合我公司施工经验和技术装备能力对目标工期、工程质量、项目管理机构设置、劳动组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工环境保护措施、降低成本措施等尽可能充分考虑、突出科学性及可行性。二、第二节工程概况贵阳国际会议展览中心工程是由中天城投集团贵阳国际会议展览中心有限公司投资兴建的一座综合性的特大型的建筑群体工程，是全国同类型中一次开发面积的最大工程，设计单位为深圳市博艺建筑工程设计有限公司，监理单位为贵州三维工程建设咨询有限公司，监督单位为贵阳市建筑管理处金阳工作站，地勘单位为贵阳建筑勘察设计有限公司。本工程位于贵阳市金阳新区，长岭北路和迎宾路交叉口南西侧，建筑占地面积约190523.68m2，总建筑面积979357.61m23 贵阳国际会议展览中心人工挖孔桩专项方案，共分为A、B、C、D四个区。其中A区为a1集中商业、a2-1会展中心、a2-2会展中心（地下车库）、a2-3会展中心（商业）；B区为b1地下商业、b2会展中心；C区为c1会议中心、c2201大厦、c3风情商业街、c4酒店；D区为d1办公、d2～d4公寓。是集会展中心、会议中心、风情商业街、集中商业、五星级酒店、公寓、办公楼等相关设施为一体的大型展览中心，为省重点工程，具有极大的社会影响力，工程质量确保“黄果树”杯，争创鲁班奖，并创省安全文明样板工地。贵阳国际会议展览中心工程位于贵阳市金阳新区，长岭北路和迎宾路交叉口南西侧，建筑占地面积约190523.68m2，共分为A、B、C、D四个区。A区为a1集中商业、a2-1会展中心、a2-2会展中心（地下车库）、a2-3会展中心（商业）；B区为b1地下商业、b2会展中心；C区为c1会议中心、c2201大厦、c3风情商业街、c4酒店；D区为d1办公、d2～d4公寓。总建筑面积979357.61m2。本工程采用天然地基，基础形式有下柱墩、人工挖孔墩和人工挖孔桩基础，人工挖孔桩（墩）混凝土强度等级为C25，墩台混凝土强度等级为C15。地基基础设计等级为甲级。C1、C2、D1、D2区共2567根人工挖孔桩，桩身直径D分别为：1000、（74根）、1200（14571根）、1400（6根）、1600（116根）三种，桩端支承于中风化砂岩，桩身混凝土强度等级：C25，桩护壁为C20C20混凝土，桩身钢筋笼主筋分别为ΦB1220、ΦB1522、Φ18、Φ26、Φ34，加劲箍为ΦB14和ΦB16，螺旋筋为Φ10钢筋。。人工挖孔桩基础深度从6米~20米不等。工程地质情况根据《贵州国际会议展览中心岩土工程勘察报告》钻探揭露，根据区域地质资料，拟建场地位于场区位于SN向十二滩背斜东部，出露地层为三叠系中统松子坎组（Tsz）薄～中厚层含泥质白云岩、泥页岩、灰岩。实测产状为倾向90°～100°，倾角16°～20°，岩体呈现单斜缓倾构造。场区及临近地段无断层通过，地质构造较简单，区域稳定性较好。场地内岩体节理裂隙较发育，主要发育垂直节理，走向270度,密度为2～3条／m，多呈闭合状，部分开口宽度0.5～12mm，方解石充填，延伸长度0.5～1.7m。据基坑开挖及钻探揭露，拟建场地岩土主要由第四系覆盖层及下伏基岩组成。通过土芯、岩芯观察、鉴别，岩土特征自上而下分述如下：1、土层1.13 贵阳国际会议展览中心人工挖孔桩专项方案素填土：为新近填土，主要成分由粘土、碎石、块石等构成，填筑时间为1-2个月，未分层碾压，结构松散。场地内广泛分布，厚度变化较大0.8～8.5m，一般厚度4.0m。施工现场现场施工面1.2红粘土（Qel+dl）：伏于素填土之下，零星分布于场地，呈似层状产出。褐黄色，土质较均匀，密实，块状，偶见铁锰质结核，其厚度受场平时开挖和下伏基岩面起伏控制有一定差异。按塑性状态的不同可分为：硬塑红粘土、可塑状红粘土和软塑状红粘土。1.3硬塑红粘土（Qel+dl）：似层状产出，厚度不均，部分地段受场平影响缺失。厚度1.5——6.7m。1.4可塑红粘土（Qel+dl）：透镜状分布，厚度不均，于硬塑红粘土和素填土之下，上覆于基岩和软塑红粘土之上，厚度0.9——4.6m。1.5软塑红粘土（Qel+dl）：主要分布于溶沟、溶槽和岩溶洞（隙）中，厚度受岩溶发育形态变化控制，厚1.4——5.3m。2、基岩：三叠系中统松子坎组（Tsz）薄—中厚层含泥质白云岩，层状单斜产出，按风化程度可分为强风化和中风化。岩体特征分述如下：2.1强风化含泥质白云岩：灰白色、灰黄色，易钻进，岩芯呈砂状，为极破碎岩体，岩体基本质量级别为Ⅴ级。2.2中风化含泥质白云岩：灰白－灰黄色,薄-中厚层,隐节理发育,岩芯主要呈短柱状、柱状，部分为砂状、块状，岩芯采取率25％～75％，RQD值0～45％，部分岩芯表面见针孔状溶孔，晶洞，节理多呈闭合状，少数张开状节理为方解石脉胶结，较破碎，岩体基本质等级为Ⅳ级。2.3岩块饱和单轴抗压强度标准值frk=29.642MPa，为较软岩。2.4场地岩土构成、分布及基岩起伏情况详见“工程地质剖面图”。场地岩土埋深及特征一览表表9序号岩土名称埋深（m）层厚（m）层面标高（m）层底标高（m）颜色状态分布形态主要成分区间值平均值1素填土0.00.8～8.51276.421275.21杂色结构表层3 贵阳国际会议展览中心人工挖孔桩专项方案～1284.89～1280.47松散由粘土、碎石、块石等组成。4.02红粘土0.0～8.50.9～9.51278.37～1284.121074.89～1080.08褐黄色块状似层状和透镜状偶见铁锰质结核。6.03中风化含泥质白云岩0.0～13.01265.73～1284.33白色～灰黄色较破碎层状构造薄层～中厚层状，岩芯多呈短柱状、柱状，属较软岩。3、水文地质条件3.1（1）、地表水3.1.1场地东侧为长岭北路，距离260m为小湾河，河面宽0.5—2m，水深0.3—1.0m，常年不干，勘察期间河水面标高1252.753—1252.854m，流量约为20—150L/s，河水流量受大气降雨影响明显，场地西侧距离约1100m为观山湖，湖面标高1272.00m。拟建场地地势较高，场地内无常年性地表水体。3.2（2）、地下水3.2.1据场平开挖揭示及钻探探查，拟建场地地下水类型主要为土层中的上层滞水和基岩裂隙水，叙述如下：3.2.2上层滞水主要赋存于红粘土的裂隙和素填土中，水量有限，大气降水是其补给源，无统一水位标高，分布不均匀，常呈透镜状分布，水量随季节性变化。3.2.3场地位于地势较高地段，地下水主要为基岩裂隙水，地下水埋藏较深，地下水径流方向为由西向东，排泄于小湾河内。钻探结束24小时后，实测大部分钻孔均为干孔，部分钻孔由于填土塌孔未能进行水位观测，钻探深度内未见地下水。根据场地东侧100m左右的会展中心商业中心场地勘察时进行水文地质及抽水试验资料，场地地下水位标高为1053m，本场地基岩裂隙水水位应略高于该水位标高。从区域上看，场地内地下水的主要由大气降水进行补给。3.3（3）地下水水质特征引用《贵阳国际会议展览中心商业中心（Ⅰ期）岩土工程勘察报告》（贵阳建筑勘察设计有限公司，2009年3月）中的水质分析，场地所处环境类别为Ⅱ类湿润——半湿润区，水样试验分析如下：表2地下水化学性质表（1#样品）测试项目单位（mg/L）测试项目单位（mg/L）备注3 贵阳国际会议展览中心人工挖孔桩专项方案阳离子Ca2+99.65总硬度（CaCO3计）452.061#样品，商业中心水样为场地抽水孔采集送样。Mg2+50.37永久硬度（CaCO3计）262.61K+0.00暂时硬度（CaCO3计）189.45Na+1.00负硬度（CaCO3计）0.00阴离子Cl-2.06总碱度（CaCO3计）189.45SO42-5.284游离CO249.98HCO3-3.786固定CO283.29CO32-0.00侵蚀性CO20.00PH值7.10表3地下水化学性质表（2#样品）测试项目单位（mg/L）测试项目单位（mg/L）备注阳离子Ca2+58.13总硬度（CaCO3计）219.812#样品，商业中心场地内泉点水样。Mg2+18.64永久硬度（CaCO3计）80.33K+0.60暂时硬度（CaCO3计）139.48Na+0.90负硬度（CaCO3计）0.00阴离子Cl-2.06总碱度（CaCO3计）139.48SO42-85.62游离CO213.74HCO3-2.787固定CO261.31CO32-0.00侵蚀性CO20.00PH值7.40上述水质分析表明，场地地下水类型为碳酸钙镁型水，其水质特征均未达到Ⅱ类场地即湿润——半湿润场地环境水对砼及钢筋混凝土的腐蚀性标准，对砼无结晶类、分解类腐蚀性，对砼及砼中钢筋无腐蚀性，对钢结构具弱腐蚀性。四、第三节现场施工条件施工现场已作平整，“三通一平”已完成，已具备开工条件，利用现场空地，在北面设临时办公室、五金库房、钢筋加工房、库房，临时生活区在红线内考虑，临时设施建好后通知甲方、监理检查后方可使用，四周已砖砌围墙，工地用水、用电从西北接入；场地北面、南面已设一个土方及原材料出入口，南面大型卡车均能通行，施工道路基本能满足工程施工要求。3 贵阳国际会议展览中心人工挖孔桩专项方案第二章施工部署一、第一节现场总平面布置1.临时设施主要布置在基坑场地的北面，布置内容包括：办公室、库房、钢筋加工房、厕所等。2.临时道路在基坑的东北两角，并在东面、北面设一个材料、土方出入口。3.施工现场按设计设置排水沟，将水汇集至集水井，再抽至排水沟，由排水沟排入沉淀池沉淀后排入城市管网。4.根据施工期间最高峰用水量计算。拟采用DN5100塑料管作为供水主管。5.施工期间最高峰用电量：考虑不同施工期间所有设备同时用电，采用BLV3×185+2×95，从变压器接入总配电箱，再由总配电箱分支接到各用电点。二、第二节施工指导思想与组织机构项目总经理：张劲松技术总工：俞爱军财务中心主任：陈文燕总经济师：叶倩物资控制中心主任：王恩伟综合办公室负责人：陈玉峰第二项目部项目经理：王子雄质量管理室：李天明工程部经理：叶建中技术经理部：杨淑琼安全部经理：陈德凡物资部经理：吴忠华财务部经理：杨贵均商务部经理：叶倩后勤部经理：万幸福第一劳务队第二劳务队第三劳务队各分包队伍四区经理：王勇五区经理：柳太强六区经理：张平1.本着“百年大计、质量第一”的质量方针，为实现本工程项目的“优质、高速、安全、文明”的目标而奋斗，为贵阳的建设作出我们应有的贡献。项目经理项目副经理、项目总工技术员质安员施工员材料员机务土方组砼班木工组钢筋班电工班2本工程实行项目法施工，.派本公司多名实践经验丰富和管理水平较高的一级建造师任项目经理，组建项目部。项目部管理层设项目经理、项目总工、施工员、质检员、安全员、材料员、试验员等，在监理和公司领导的指导下负责对本工程的质量、安全、工期、成本等进行计划、组织、协调、控制和实施，对各施工生产要素实施全过程的动态管理。3.施工组织机架构见后附图3 贵阳国际会议展览中心人工挖孔桩专项方案4、桩位平面图见后附图项目管理层见组织架构图三、第三节主要施工方法1一、施工测量第一节护壁高地面2001.1、根据业主提供的两个坐标及高程，在集中商业周边确定三个永久坐标点A、B、C点。并经过复核检查后用来控制建筑物的轴线，轴线及点位完成后，经有关单位校核无误，方可使用。2、1.23 贵阳国际会议展览中心人工挖孔桩专项方案开挖前根据测量队提供的单体放样作为轴线控制和放样的依据。用全站仪测出各桩（墩）心位置，为了便于轴线、桩（墩）中心和垂直度复核，于各桩（墩）四周定四根木桩（墩）控制轴线位置，书面报请监理复核，认定签字后开始护壁第一模施工，第一模施工时砼护壁应高出自然地面200mm。护壁第一节砼浇捣后，将各轴线及控制标高引至护壁上口用小铁钉钉出标准轴线或桩（墩）中心线，并用红油漆做好桩（墩）编号及中心线，便于桩（墩）标高及中心的控制。高程控制1.3、1.3本工程±0.00相当于绝对标高1285.5，由施工方将甲方给定点的绝对标高控制点引至施工现场，在施工现场做好标高控制点。2、注意以下几点：2.1所使用的全站仪、经纬仪、水平仪及钢尺使用前均需检验与校正到规定偏差范围内；现场施工2.2在测量定点时，测量闭合误差、量距误差均控制在规范允许范围内。二3、人工挖孔桩（墩）施工流程场地平整→放线、定桩（墩）位→挖第一节桩（墩）孔土方→支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩（墩）位十字轴线安装活动井盖、设置垂直运输架、安装电动葫芦（或卷扬机）、吊桶、潜水泵、鼓风机、照明设施等→第二节桩（墩）身挖土→清理桩（墩）孔四壁、校核桩（墩）孔垂直度和直径→拆上节模板、支第二节模板、浇灌第二节混凝土护壁→重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度→检查持力层后进行扩底孔→对桩（墩）孔直径、深度、扩底尺寸、持力层进行全面检查验收→清理虚土、排除孔底积水吊放钢筋笼就位→浇灌桩（墩）身混凝土三、4、人工成孔（1）4.1施工前，应进行桩（墩）基的测量定位，首先根据甲方提供的施工控制点，结合施工图纸，在电脑上进行每个孔桩（墩）桩（墩）心坐标的定位，测放出桩（墩）心控制十字线，桩（墩）位放线是整个工程的基础，一定要加强复核。除经自检，复检外还要进行第二次施测，成果相差不超过1mm规范要求后，才能视为定位准确无误。请监理复核后，才能进入开挖工作。（2）4.2孔桩（墩）定位后，应根据桩（墩）径放出开3 贵阳国际会议展览中心人工挖孔桩专项方案挖圆周线，放线直径=孔桩（墩）直径+2倍护壁厚度，根据设计要求，本工程孔桩（墩）护壁采用最薄处100mm厚最厚处150，C20混凝土，内配φ8@200钢筋；即放线直径=孔桩（墩）直径+200mm。第一节桩开挖深度（3）4.3进行第一节孔开挖，开挖完成后将孔壁、孔底修平，以利模板安装。根据贵阳地区常规做法，护壁模板采用油筒制作，内部设置Φ168@250200的加劲肋，全部为搭接连接，搭接长度不小于25d（所有进场的钢筋必须进行抽样送检，每60T送检一组），采用木方撑圆；模板在制作过程中需要保证其尺寸的准确，其外围直径即为孔桩（墩）直径；在支设过程中需保证其定位准确，并固定牢靠，确保桩（墩）为准确位准确。根据图纸要求进行护壁钢筋的制安，首节钢筋需按要求预留防护栏插筋。第一节孔口护壁完成后，要对桩（墩）位进行核对，将桩（墩）心定位十字标高引到护壁上，孔桩（墩）施工编号也要写在护壁上。第一节护壁要高出孔口300mm200mm，做挡水、挡土之用，保护孔内作业人员安全，所挖出的土方应堆放于距孔边1米以外。由于现场场地狭窄，所以挖孔的土方全部采用外运，运距为20公里根据情况确定。（4）4.4往下施工时，以每一节作为一个施工循环（即挖好每节土后接着浇灌一节护壁），土层中每节高度为1000mm，在流沙或淤泥区段每节高度宜小于400mm，护壁砼的内模拆除，应在24小时后进行，特殊地质下挖速度应应视护壁的安全情况而定。（5）4.5每浇完三节护壁砼，必须复测一次中心线和垂直线，并及时调整。（6）4.6人工挖土采用短把的镐、锄等简易工具，到达岩层时，采用爆破的方式进行处理，具体爆破方法见爆破施工专项方案。（7）4.7在开挖过程中遇到不利土层（溶洞）时，将节高改为0.5ｍ，适当加密钢筋及时浇灌护壁砼。在遇到涌水的地方，应预留泻水孔，泻水孔在浇桩（墩）芯砼前应封堵。（8）4.8当开挖至持力层时，严禁爆破施工，以免破坏持力层，现场配备6m3空压机，用风镐人工将岩石凿松。（9）4.9终孔验收：桩（墩）挖至设计岩层标高时，及时通知甲方、设计、监理会同地勘部门鉴定，确定符合设计要求后，迅速扩大头，清理孔底，随即浇封底砼，并尽快浇灌桩（墩）身砼。5、遇溶洞的解决措施5.1遇溶洞时，孔径应增大300mm，以防遇溶洞时岩溶膨胀或下滑影响护壁，在该护壁内侧再做一层护壁加固，可解决溶洞孔扩孔的难题。3 贵阳国际会议展览中心人工挖孔桩专项方案5.2用钢钎探插溶洞大小，深浅，走向，如超过一般规模，则需制订制定专项施工方案（详专项《人工挖孔桩溶洞处理方案》），用钢钎探插的方法，可根据探插的结果研究可行性分析施工步骤，溶洞较小的可参照本方案进行施工。5.3溶洞孔的施工方法5.3.1工程溶洞概况根据岩土工程勘察报告，C1、C2、D1、D2展厅有51个孔（墩）需穿越溶洞，利用溶洞底板岩体作为持力层，见下表：序号轴线位置桩（墩）类型钻探号岩溶形态溶洞标高（m）填充状态设计桩底标高（m）洞隙顶洞隙底1a2－V×a2-6DUN2a270溶洞1273.161272.16充填软塑红粘土1278.02a2－V×a2-8DUN2a268溶洞1277.631277.13充填软塑红粘土1281.753a2－V×a2-12ZH2264溶洞1278.401276.70充填软塑红粘土1275.04a2－V×a2-11ZH2265溶洞1277.681277.08充填软塑红粘土1276.55a2－V×a2-13ZH2263溶洞1275.901273.80充填软塑红粘土1273.06a2－V×a2-14ZH2262溶洞1270.091265.39充填软塑红粘土1264.37a2－V×a2-15ZH2261溶洞1272.651270.85充填软塑红粘土1264.01268.351264.958a2－V×a2-17ZH2259溶洞1256.201251.90充填软塑红粘土1275.09a2－U×a2-2ZH2277溶洞1274.311272.41充填软塑红粘土1271.410a2－U×a2-13ZH2a263溶洞1269.361268.66充填软塑红粘土1273.01273.061272.3611a2－U×a2-15ZH2290溶洞1272.891271.89充填软塑红粘土1271.012a2－U×a2-16ZH2a291溶洞1280.321277.32充填软塑红粘土1272.013a2－U×a2-17ZH2292溶洞1277.321274.82充填软塑红粘土1273.014a2－T×a2-16Dun1d314溶洞1275.201274.70充填软塑红粘土1278.015a2－R×a2-2ZH4317溶洞1272.411269.51充填软塑红粘土1271.516a2－P×a2-17ZH1346溶洞1272.261271.26充填软塑红粘土1270.517a2－N×a2-2ZH4351溶洞1274.071271.87充填软塑红粘土1271.03 贵阳国际会议展览中心人工挖孔桩专项方案18a2－M×a2-2ZH4365溶洞1275.061273.46充填软塑红粘土1272.519a2－M×a2-17ZH1363溶洞1273.711273.01充填软塑红粘土1269.420a2－R×a2-16ZH1330溶洞1275.541270.24充填软塑红粘土1269.521a2－L×a2-2ZH2368溶洞1277.191274.79充填软塑红粘土1272.622a2－K×a2-2ZH2445溶洞1277.011276.41充填软塑红粘土1272.01276.211274.2123a2－K×a2-3ZH2444溶洞1276.491274.09充填软塑红粘土1273.024a2－K×a2-9ZH2438溶洞1278.011275.51充填软塑红粘土1269.025a2－H×a2-17ZH14457溶洞1271.351266.65充填软塑红粘土1266.026a2－G×a2-2DUN1459溶洞1280.231278.33充填软塑红粘土1277.527a2－G×a2-17ZH1461溶洞1265.041263.84充填软塑红粘土1263.328a2－E×a2-18ZH1476溶洞1272.631270.63充填软塑红粘土1270.029a2－D×a2-1DUN1d487溶洞1273.831272.93充填软塑红粘土1278.830a2－D×a2-2ZH1486溶洞1275.341274.44充填软塑红粘土1274.031a2－C×a2-1ZH1488溶洞1275.621273.32充填软塑红粘土1269.832a2－C×a2-2ZH1489溶洞1274.561271.86充填软塑红粘土1271.01277.961276.5633a2－B×a2-1ZH2510溶洞1276.991276.19充填软塑红粘土1274.0a2－B×a2-2ZH2509溶洞1276.991276.19充填软塑红粘土1274.034a2－B×a2-3ZH2508溶洞1276.741273.94充填软塑红粘土1271.535a2－B×a2-9ZH2502溶洞1273.331271.83充填软塑红粘土1270.836a2－V×a2-19ZH2257溶洞1272.331271.53充填软塑红粘土1278.037a2－V×a2-25ZH2251溶洞1277.071275.27充填软塑红粘土1273.538a2－V×a2-25ZH2250溶洞1273.281272.78充填软塑红粘土1270.039a2－V×a2-28ZH2248溶洞1273.641269.84充填软塑红粘土1275.51264.541263.0441a2－U×a2-1ZH1294溶洞1274.331272.83充填软塑红粘土1270.83 贵阳国际会议展览中心人工挖孔桩专项方案42a2－U×a2-24ZH2299溶洞1276.201275.40充填软塑红粘土1272.943a2－R×a2-19ZH1c327溶洞1270.281268.78充填软塑红粘土1273.544a2－U×a2-20ZH1d326溶洞1266.821266.12充填软塑红粘土1269.945a2－Q×a2-21ZH1d340溶洞1261.941261.14充填软塑红粘土1271.046a2－P×a2-19ZH2344溶洞1270.571268.07充填软塑红粘土1267.51272.071271.3747a2－N×a2-20ZH2357溶洞1267.301266.50充填软塑红粘土1264.048a2－M×a2-19ZH1c361溶洞1267.301266.50充填软塑红粘土1269.549a2－K×a2-30ZH2407溶洞1268.081265.98充填软塑红粘土1263.550a2－J×a2-19ZH1c450溶洞1266.051264.05充填软塑红粘土1271.551a2－C×a2-19ZH1497溶洞1270.811270.11充填软塑红粘土1269.55.3.2溶洞的类型分析及处理措施溶洞的类型根据其溶蚀形成方式可分为以下两种：土洞——在土体由地下水溶蚀而成的溶洞，溶洞内无岩石，一般可能为流质泥浆填充或无填充物的空洞等几种情形。岩洞——岩石层中的溶洞，一般有开口溶洞（溶槽、漏斗）、封闭溶洞等情况，开口溶洞有半边岩石半边土或放射状溶槽等情形。溶洞内填充可能是硬质粘土或软土或流质泥浆或给水等填充物或干洞。根据地勘报告，经分析可知，C1、C2、D1、D2展厅溶洞处于岩石层中的溶洞，溶洞内填充为软塑红粘土，根据填充状态及岩土组成应采取以下处理措施：A、半边岩石半边土开口溶洞处理措施：按逐节0.5m深往下施工，先在土体部分沿孔壁周向孔外斜打入1.0～1.5m长的硬原木（梢径3～5cm，沿墩孔周布桩间距150mm）桩（墩），然后掏空土体部分，再爆破炸碎岩石清出石渣，修正墩孔后将土壁部分用水泥砂浆砌筑不少于240mm厚的砖护壁。待护壁砂浆凝结24小时后，按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。3 贵阳国际会议展览中心人工挖孔桩专项方案B、岩石层中封闭式溶洞处理措施：按逐节0.5m深往下施工，先在土体部分沿孔壁周向孔外斜打入1.0～1.5m长的硬原木（梢径3～5cm，沿墩孔周布桩间距150mm）桩，然后掏空土体部分，修正墩孔用水泥砂浆砌筑240mm厚的砖护壁。待护壁砂浆凝结24小时后，按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。5.3.3溶洞其他处理措施考虑到本工程地下水位较高，溶洞内还可能存在积水、淤泥、流沙等情况，为确保万无一失，故还应考虑以下几种溶洞及处理措施：A、遇多个裂隙型溶洞：采取各个填堵的施工方式，即先施工一个裂隙口堵死后，再进行等下个裂隙孔，依次施工，特别要注重护壁薄弱的环节。先用钢钎探插裂隙的深浅走向，必要时要打木枋，踩干水泥粉来固定裂隙中的岩溶。B、遇涌水：遇涌水时，不要将水堵住，可用竹节或水管将其引入底部，用高扬程水泵日夜抽排，抽若干天后，涌水可变小，同时可将浅桩（墩）孔的水位降低，对以后浇筑提供方便。C、当土体部分是流质泥土或流砂时，按逐节0.5m深往下施工，先在土体部分沿孔壁周向孔外斜打入1.5m以上长的硬原木（梢径3～5cm，沿墩孔周布桩间距100mm）桩，然后掏空土体部分，掏土作业时边掏土边用扎成团的稻草塞入硬木桩间缝隙，便其能滤水挡泥（砂），掏土至一节（0.5m左右）深时，如发生孔底涌泥（砂）则用尼龙编织袋装砂压住孔底堵住泥（砂）涌，然后装定型钢模抽干孔内积水后浇筑C30混凝土护壁，护壁厚度应不少于150mm，护壁内配竖向和水平双向φ8@200钢筋网，待护壁混凝土凝结24小时后再爆破炸碎岩石清出石渣，修正墩孔。按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。D、当溶洞内填充物是流动性很大泥浆或积水时，排除溶洞内的泥浆、积水，如果溶洞壁岩石完整，溶洞侧深不大（1.0m3 贵阳国际会议展览中心人工挖孔桩专项方案以内）且墩孔全部在溶洞内时，可不做护壁，只需将溶洞内的泥浆冲洗干净，待浇灌墩芯混凝土一并填充。当溶洞侧深大于1.0m以上时，则按设计墩径要求用水泥砂浆砌筑120mm厚砖护壁，边砌护壁边用混合砂石填充护壁的溶洞空腔，如溶洞高度在1.0m以内则一次将护壁砌到顶封闭溶洞，待护壁砌体砂浆凝结12小时才能继续往下成孔施工；如溶洞高度超过1.0m以上了则清除干净溶洞内填充杂物后，从溶洞底往上分节施工，砖砌护壁厚度应不少于240mm，应采取灌浆砌法砌筑护壁砌体，完成护壁砌体12小时内应不断排除溶洞内的积水，保证砌体砂浆的凝结，必须待下节护壁砌体砂浆凝结24小时候才能施工上一节。5.4、开挖边桩的解决措施5.4.1为保证边桩开挖的操作安全，边桩护壁全部比现有地面高出1m进行施工，同时护壁内按设计的第一节护壁钢筋要求进行设置。5.4.2同时，距边坡桩的500mm的位置设置通长钢管防护，钢管采用两根防护，高度为1200mm高，同时满设安全网，以防止边坡碎石、渣土移动或滑落到孔内伤人。5.4.3若土方边坡滑动太多，需采钢板桩加固的方法进行支护或采用直径为100mm的钢管，内灌砼的方法进行支护。6、钢筋笼的成型组装与吊放6.1挖孔桩（墩）钢筋笼制作，同一般灌注桩（墩）方法，采用孔外绑扎成型，8~16T汽车吊进行吊装。根据设计图纸尺寸，结合现场孔桩（墩）成孔深度，进行钢筋笼的制作。主筋在现场采用气压焊连接，螺旋箍筋与主筋采用绑扎连接。由于本工程孔桩（墩）深度不大，钢筋笼均一次制作成型。钢筋笼组装在桩（墩）基工程附近地面平卧进行，方法是在地面设二排轻轨，先将加强箍按间距排列在轻轨地上，按划线逐根放上主筋并与之电焊焊接，控制平整度误差不大于50mm。上下节主筋接头错开50%。螺旋箍筋每隔1～1.5箍与主筋按梅花形用电弧焊点焊固定。在钢筋笼四侧主筋上每隔5m设置一个φ20mm耳环作定位垫块之用，使纵筋净保护层保持50mm，钢筋笼外形尺寸要严格控制，按照施工图纸尺寸比孔小110～120mm。6.2桩身钢筋笼安装绑扎后，报甲方及有关单位进行验收，并作好隐藏验收记录。7、钢筋连接3 贵阳国际会议展览中心人工挖孔桩专项方案孔桩钢筋纵筋连接主要采用气压焊接头。气压焊施工工艺本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的ⅠⅢ级钢筋在垂直位置、水平位置或倾斜位置的对接连接。当两钢筋直径不同时，也可用气压焊连接，但其两直径之差不得大于7mm。7.1材料及主要机具；7.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。进入施工现场的钢筋必须在监理的见证下进行抽样送检，每60T送检一组。并将送检结果报与监理进行审批。对送检结果不合格的钢筋，严格执行退场制度。7.1.2氧气（O2）：气压焊采用氧气纯度应在99.5%以上，质量符合GB3863中Ⅰ类或Ⅱ类一级的技术要求。7.1.3乙炔气（C2H2）：最好用瓶装溶解乙炔，质量应符合GB6819的要求。其纯度必须在98%以上，磷化氢含量不得大于0.06%，硫化氢含量不得大于0.l%，水分含量不得大于1L/m3，丙酮含量应不大于45g/m3。如使用乙炔发生器直接生产的乙炔时，使用的电石质量要符合有关标准规定的优级品或一级品的要求。7.1.4主要机具：7.1.4.1供气装置：应包括氧气瓶、溶解乙炔气瓶（或中压乙炔发生器）、干式回火防止器、减压器及胶管等。氧气瓶和溶解乙炔气瓶的使用应遵照国家有关规定执行。溶解乙炔气瓶的供气能力必须满足现场最大直径钢筋焊接时供气量的要求，若不敷使用时，可多瓶并联使用。7.1.4.2多嘴环管加热器：氧－乙炔混合室的供气量应满足加热圈气体消耗量的需要，多嘴环管加热器应配备多种规格的加热圈，以满足不同直径钢筋焊接的需要，多束火焰应燃烧均匀，调整火焰方便。7.1.4.3加压器：加压能力应达到现场最大直径钢筋焊接时所需要的轴向压力。7.1.4.43 贵阳国际会议展览中心人工挖孔桩专项方案焊接夹具：应确保夹紧钢筋，并且当钢筋承受最大轴向压力时，钢筋与夹头之间不产生相对滑移；应便于钢筋的安装定位，并在施焊过程中保持足够的刚度；动夹头应与定夹头同心，并且当不同直径钢筋焊接时，仍应保持同心。7.2作业条件：7.2.1焊工必须持有有效的焊工考试合格证。7.2.2设备及供气应符合要求。7.2.3在现场进行钢筋气压焊时，当风速超过5.4m/s，应采取挡风措施；在负温下施工时，对气源设备应采取适当的保温防冻措施；当气温低于-15℃，应对接头采取预热和保温缓冷措施。7.2.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、火灾、爆炸以及损坏备等事故。7.2.5注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工及验收规范》有关条款的规定时，要调整接头位置后才能施焊。 7.3工艺流程：7.3.1检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查7.3.2检查设备、气源、确保处于正常状态。7.3.3钢筋端头制备：钢筋端面应切平，并宜与钢筋轴线相垂直；在钢筋端部两倍直径长度范围内，若有水泥等附着物，应予以清除。钢筋边角毛刺及端面上铁锈、油污和氧化膜应清除干净，并经打磨，使其露出金属光泽，不得有氧化现象。7.3.4安装焊接夹具和钢筋：安装焊接夹具和钢筋时，应将两钢筋分别夹紧，并使两钢筋的轴线在同一直线上。钢筋安装后应加压顶紧，两钢筋之间的局部缝隙不得大于3mm。7.3.5试焊、作试件：工程开工正式焊接之前，要进行现场条件下钢筋气压焊工艺性能的试验，以确认气压焊工的操作技能，确认现场钢筋的可焊性，并选择最佳的焊接工艺。试验的钢筋从进场钢筋中截取。每批钢筋焊接6根接头，经外观检验合格后，其中3根做拉伸试验，3根做弯曲试验。试验合格后，按确定的工艺进行气压焊。7.3.63 贵阳国际会议展览中心人工挖孔桩专项方案钢筋气压焊时，应根据钢筋直径和焊接设备等具体条件选用等压法、二次加压法或三次加压法焊接工艺。在两钢筋缝隙密合和镦粗过程中，对钢筋施加的轴向压力，按钢筋横截面积计，应为30～40MPa。为保证对钢筋施加的轴向压力值，应根据加压器的型号，按钢筋直径大小事先换算成油压表读数，并写好标牌，以便准确控制。7.3.7钢筋气压焊的开始宜采用碳化焰，对准两钢筋接缝处集中加热，并使其内焰包住缝隙，防止钢筋端面产生氧化。在确认两钢筋缝隙完全密合后，应改用中性焰，以压焊面为中心，在两侧各一倍钢筋直径长度范围内往复宽幅加热。钢筋端面的合适加热温度应为1150～1250℃；钢筋镦粗区表面的加热温度应稍高于该温度，并随钢筋直径大小而产生的温度梯差而定。7.3.8钢筋气压焊中，通过最终的加热加压，应使接头的镦粗区形成规定的合适形状；然后停止加热，略为延时，卸除压力，拆下焊接夹具。7.3.9在加热过程中，如果在钢筋端面缝隙完全密合之前发生灭火中断现象，应将钢筋取下重新打磨、安装，然后点燃火焰进行焊接。如果发生在钢筋端面缝隙完全密合之后，可继续加热加压，完成焊接作业。7.3.10质量检查；在焊接生产中焊工应认真自检，若发现偏心、弯折、镦粗直径及长度不够、压焊面偏移、环向裂纹、钢筋表面严重烧伤、接头金属过烧、未焊合等质量缺陷，应切除接头重焊，并查找原因及时消除。四5、钢筋笼的成型组装与吊放5.1挖孔桩（墩）钢筋笼制作，同一般灌注桩（墩）方法，采用孔外绑扎成型，8~16T汽车吊进行吊装。根据设计图纸尺寸，结合现场孔桩（墩）成孔深度，进行钢筋笼的制作。主筋在现场采用气压焊连接，螺旋箍筋与主筋采用绑扎连接。由于本工程孔桩（墩）深度不大，钢筋笼均一次制作成型。钢筋笼组装在桩（墩）基工程附近地面平卧进行，方法是在地面设二排轻轨，先将加强箍按间距排列在轻轨上，按划线逐根放上主筋并与之电焊焊接，控制平整度误差不大于50mm。上下节主筋接头错开50%。螺旋箍筋每隔1～1.5箍与主筋按梅花形用电弧焊点焊固定。在钢筋笼四侧主筋上每隔5m设置一个φ3 贵阳国际会议展览中心人工挖孔桩专项方案20mm耳环作定位垫块之用，使纵筋净保护层保持50mm，钢筋笼外形尺寸要严格控制，按照施工图纸尺寸比孔小110～120mm。5.2桩身钢筋笼安装绑扎后，报甲方及有关单位进行验收，并作好隐藏验收记录。6、气压焊施工工艺本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的ⅠⅢ级钢筋在垂直位置、水平位置或倾斜位置的对接连接。当两钢筋直径不同时，也可用气压焊连接，但其两直径之差不得大于7mm。6.1材料及主要机具；6.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。进入施工现场的钢筋必须在监理的见证下进行抽样送检，每60T送检一组。并将送检结果报与监理进行审批。对送检结果不合格的钢筋，严格执行退场制度。6.1.2氧气（O2）：气压焊采用氧气纯度应在99.5%以上，质量符合GB3863中Ⅰ类或Ⅱ类一级的技术要求。6.1.3乙炔气（C2H2）：最好用瓶装溶解乙炔，质量应符合GB6819的要求。其纯度必须在98%以上，磷化氢含量不得大于0.06%，硫化氢含量不得大于0.l%，水分含量不得大于1L/m3，丙酮含量应不大于45g/m3。如使用乙炔发生器直接生产的乙炔时，使用的电石质量要符合有关标准规定的优级品或一级品的要求。6.1.4主要机具：6.1.4.1供气装置：应包括氧气瓶、溶解乙炔气瓶（或中压乙炔发生器）、干式回火防止器、减压器及胶管等。氧气瓶和溶解乙炔气瓶的使用应遵照国家有关规定执行。溶解乙炔气瓶的供气能力必须满足现场最大直径钢筋焊接时供气量的要求，若不敷使用时，可多瓶并联使用。6.1.4.23 贵阳国际会议展览中心人工挖孔桩专项方案多嘴环管加热器：氧－乙炔混合室的供气量应满足加热圈气体消耗量的需要，多嘴环管加热器应配备多种规格的加热圈，以满足不同直径钢筋焊接的需要，多束火焰应燃烧均匀，调整火焰方便。6.1.4.3加压器：加压能力应达到现场最大直径钢筋焊接时所需要的轴向压力。6.1.4.4焊接夹具：应确保夹紧钢筋，并且当钢筋承受最大轴向压力时，钢筋与夹头之间不产生相对滑移；应便于钢筋的安装定位，并在施焊过程中保持足够的刚度；动夹头应与定夹头同心，并且当不同直径钢筋焊接时，仍应保持同心。6.2作业条件：6.2.1焊工必须持有有效的焊工考试合格证。6.2.2设备及供气应符合要求。6.2.3在现场进行钢筋气压焊时，当风速超过5.4m/s，应采取挡风措施；在负温下施工时，对气源设备应采取适当的保温防冻措施；当气温低于-15℃，应对接头采取预热和保温缓冷措施。6.2.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、火灾、爆炸以及损坏备等事故。6.2.5注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工及验收规范》有关条款的规定时，要调整接头位置后才能施焊。 6.3工艺流程：6.3.1检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查6.3.2检查设备、气源、确保处于正常状态。6.3.3钢筋端头制备：钢筋端面应切平，并宜与钢筋轴线相垂直；在钢筋端部两倍直径长度范围内，若有水泥等附着物，应予以清除。钢筋边角毛刺及端面上铁锈、油污和氧化膜应清除干净，并经打磨，使其露出金属光泽，不得有氧化现象。6.3.43 贵阳国际会议展览中心人工挖孔桩专项方案安装焊接夹具和钢筋：安装焊接夹具和钢筋时，应将两钢筋分别夹紧，并使两钢筋的轴线在同一直线上。钢筋安装后应加压顶紧，两钢筋之间的局部缝隙不得大于3mm。6.3.5试焊、作试件：工程开工正式焊接之前，要进行现场条件下钢筋气压焊工艺性能的试验，以确认气压焊工的操作技能，确认现场钢筋的可焊性，并选择最佳的焊接工艺。试验的钢筋从进场钢筋中截取。每批钢筋焊接6根接头，经外观检验合格后，其中3根做拉伸试验，3根做弯曲试验。试验合格后，按确定的工艺进行气压焊。6.3.6钢筋气压焊时，应根据钢筋直径和焊接设备等具体条件选用等压法、二次加压法或三次加压法焊接工艺。在两钢筋缝隙密合和镦粗过程中，对钢筋施加的轴向压力，按钢筋横截面积计，应为30～40MPa。为保证对钢筋施加的轴向压力值，应根据加压器的型号，按钢筋直径大小事先换算成油压表读数，并写好标牌，以便准确控制。6.3.7钢筋气压焊的开始宜采用碳化焰，对准两钢筋接缝处集中加热，并使其内焰包住缝隙，防止钢筋端面产生氧化。在确认两钢筋缝隙完全密合后，应改用中性焰，以压焊面为中心，在两侧各一倍钢筋直径长度范围内往复宽幅加热。钢筋端面的合适加热温度应为1150～1250℃；钢筋镦粗区表面的加热温度应稍高于该温度，并随钢筋直径大小而产生的温度梯差而定。6.3.8钢筋气压焊中，通过最终的加热加压，应使接头的镦粗区形成规定的合适形状；然后停止加热，略为延时，卸除压力，拆下焊接夹具。6.3.9在加热过程中，如果在钢筋端面缝隙完全密合之前发生灭火中断现象，应将钢筋取下重新打磨、安装，然后点燃火焰进行焊接。如果发生在钢筋端面缝隙完全密合之后，可继续加热加压，完成焊接作业。6.3.10质量检查；在焊接生产中焊工应认真自检，若发现偏心、弯折、镦粗直径及长度不够、压焊面偏移、环向裂纹、钢筋表面严重烧伤、接头金属过烧、未焊合等质量缺陷，应切除接头重焊，并查找原因及时消除。 3 贵阳国际会议展览中心人工挖孔桩专项方案挖孔桩（墩）钢筋笼制作，同一般灌注桩（墩）方法，采用孔外绑扎成型，塔吊进行吊装。根据设计图纸尺寸，结合现场孔桩（墩）成孔深度，进行钢筋笼的制作。主筋在现场对焊连接，螺旋箍筋与主筋采用绑扎连接。由于本工程孔桩（墩）深度不大，钢筋笼均一次制作成型。钢筋笼组装在桩（墩）基工程附近地面平卧进行，方法是在地面设二排轻轨，先将加强箍按间距排列在轻轨上，按划线逐根放上主筋并与之电焊焊接，控制平整度误差不大于50mm。上下节主筋接头错开50%。螺旋箍筋每隔1～1.5箍与主筋按梅花形用电弧焊点焊固定。在钢筋笼四侧主筋上每隔5m设置一个φ20mm耳环作定位垫块之用，使纵筋净保护层保持50mm，钢筋笼外形尺寸要严格控制，按照施工图纸尺寸比孔小110～120mm。五四、桩（墩）芯混凝土浇注钢筋隐蔽验收通过后，应立即进行桩（墩）芯混凝土浇注，本工程全部采用商品混凝土，桩（墩）芯浇注工艺如下：1、桩身砼浇灌（常规法）：1）、1.1桩芯砼浇灌前应认真做好涌水量的测定，当孔内涌水量小于0.3升／秒时，应采用水下砼浇灌方法施工。2）、1.2孔底积水抽干，孔内清洗干净，经监理、地质勘察院、设计院、质监站、甲方验收后才能开始浇灌。3）、1.3桩芯砼采用混凝土公司集中搅拌站搅拌，一切原材料均应经过试验合格后，报请监理审核后才能开始浇筑施工。4）、1.4砼用输送车运至基坑现场孔桩边，砼由料槽滑至人工挖孔桩口，送入漏斗串筒进入孔内，串筒中间用尼龙绳吊住，防止脱落伤人，串筒下口保持离砼面２m以内，随砼面升高而逐节拆除串筒。5）、1.5砼内可适量加入减水剂，并保证搅拌时间，控制好坍落度，坍落度控制8～10cm,如砼经运输离析后，应经二次拌合方可准浇筑。6）、1.6砼应应连续浇筑、分层振捣，分层高度约1～1.5m,振点间距不大于50cm，插入下层砼内不少于15～20cm,做到快插慢拔，振捣时间不少于30S，以保证桩芯砼密实。7)、1.7严格控制桩顶标高，一般要高出设计高度15～20cm3 贵阳国际会议展览中心人工挖孔桩专项方案，浇灌砼之前要将桩顶标高测量出来，要明显的标志在护壁上，作为控制桩顶标高的标志，桩顶标高施工前应专人交底，浇灌完后要专人复查。8)、1.8每根桩的砼要使用同一品种的水泥，不能两种水泥混用在同一根桩上，同时要连续一次性浇筑完成，若地基土或地下水对砼具有腐蚀性，桩身砼应采用普通硅酸盐水泥配制。9)、1.9每根桩芯砼量做一组试件，每超过50m3砼应增加一组，并做好养护，到期后及时送试块试验强度。2、水下砼浇灌方法：根据地勘报告显示，雨季涌水量会大幅提升，如果降水措施效果不太好，使得孔内涌水量大于0.3升/秒时，则要采用水下砼浇灌方法来浇灌桩芯砼，其施工工艺如下：1)、2.1水下砼灌注的混凝土必须具有良好的和易性，其配合比应通过试验确定，坍落度宜采用160～220mm，每立方米混凝土中的水泥用量不得少于360kg。、2.2选用的砂子，砂率一般控制在40%～50%。3）、2.3选用的粗骨料，其粒径不得大于40mm。4）、2.4开始灌筑时，预制混凝土隔水球塞吊放的位置应临近水面，导管底端到孔底的距离应为0.5m，排塞后不得将导管插入孔底。5）、2.5开始灌筑前储料斗内必须有足于将导管底端一次性埋入水下混凝土中0.8m以上深度的混凝土储存量。6）、2.6随着混凝土的上升，要适当提升和拆卸导管，导管底端埋入混凝土面以下一般应保持2～4m。不宜大于6m和不得小于1m，严禁把导管底端提出混凝土面。7)、2.7在水下面混凝土灌注过程中，应有专人测量导管埋深，填写好水下混凝土灌注记录表。8）、2.8水下混凝土浇注前应连续进行，不得中断。因此灌筑前就应有严密的施工组织设计及辅助设施，一旦发生机具故障或停电、停水及发生导管堵塞、进水等事故，应立即采取有效措施进行处理，并同时做好记录。9）、2.9提升导管时应避免碰挂钢筋笼。当混凝土面接看近钢筋笼底时，应严格控制导管的埋管不要过深，当混凝土面上升到钢筋笼内3~4m时3 贵阳国际会议展览中心人工挖孔桩专项方案提升导管，使导管底高于钢筋笼底端，以防钢筋笼上浮。10）、2.10应控制最后一次混凝土的灌注量，不使桩顶超高或偏低过多，一般应控制在设计桩顶标高以上约0.2m5m。11）、2.11灌注桩身混凝土时，每根桩的留置试块应视桩身混凝土的数量而定，但不得小于一组。3、多水量孔桩芯砼施工方法：3.1个别深桩或特殊位置的桩以及经过测量后浇砼的桩砼浇捣过程中可能水量较多，应采取避水法浇捣。1）、3.2加强抽水，周围桩孔同时抽水。2、）3.3砼减小坍落度。3）、3.4将砼串筒靠近护壁一侧，砼从则边倾斜面浇捣，确保砼浇捣面超出水面，使新入孔的砼不直接与水接触。4）、3.5利用砼倾斜面将孔内积水排挤到桩孔的另一侧，并随砼面上升而上挤，及进利用人工外排。5）、3.6插入式振动棒从边侧振捣，不直接插入水中振捣，从而使水无法进入砼内，只在砼表面有水。六五、注意事项1)1、多桩（墩）孔同时成孔，应采取间隔挖孔方法，以减少地下水的渗透和防止土体滑移。2)2、桩（墩）孔的垂直度和直径，应每段检查，发现偏差，及时纠正，保证位置正确。3)3、桩（墩）端终孔深度按设计要求施工，每根桩（墩）终孔后必须请勘察、设计、业主、监理人员检查验收，要逐根进行隐蔽检查。44)、遇塌孔，采取在塌方处砌砖外模，配适量直径6mm间距150mm钢筋，再支内模灌筑砼护壁。七六、质量要求1)1、桩（墩）孔位中心线位移允许偏差：≤50mm；2)2、桩（墩）孔径允许偏差：+50mm（不允许负偏差）；3 贵阳国际会议展览中心人工挖孔桩专项方案3)3、护壁混凝土厚度允许偏差：±15mm；4)4、孔底沉渣厚度：不允许。5）5、垂直度容许偏差为1/200。6）6、钢筋笼制作允许偏差七、第四节降水方案为了保证基坑的顺利开挖和挖孔桩的施工安全及其成桩质量，结合地勘单位提供的抽水试验结果结论与建议，基坑（地下室设备房）开挖时采用明沟排水，不另设降水井，沿基坑顶部底部设置排水明沟，基底四周设和集水井，排水明沟坡底明沟沿坡脚挖砌为300×300排水沟，其集水井为1000×1000×1000。基坑顶部四周砌300×300排水明沟，间隔约50m设一个集水井，其集水井为1000×1000×1000，大门出口处设置泥浆沉淀池，所有泥浆、污水经沉淀后排入市政管网。孔桩施工时利用部分孔位降水孔桩施工时利用深度比较深的孔桩进行降水，从挖孔井内抽水分若干组进行成孔，每组选一至二个挖得较深的井作为该组挖孔的集水井每组选一至二个挖得较深的孔作为该组挖孔的集水井。用水泵将雨水或地下水抽至顶部排水沟内。3 贵阳国际会议展览中心人工挖孔桩专项方案第三章施工准备工作和各项物资需要量计划1一、施工现场准备工作1、施工现场准备工作主要如下：1.1.1施工现场及周围环境情况调查；2.1.2施工现场地下、地上障碍物调查与处理；3.1.3施工现场平整与临时道路修筑；4.1.4施工用水、用电的接通；5.1.5排污、排水沟管完善；6.1.6现场临时设施的搭建；7.1.7城建控制桩位复测，场内控制桩建立。2二、技术准备工作1.、会同业主、监理做好进场工作，详细复核有关控制桩位座标高程。，做好各桩点测量放线。，布置、检查各种临设放线定位工作。2.、熟悉和会审施工图纸，组织工程技术人员认真学习施工图组织工程技术人员认真熟悉施工图，了解施工图的设计意图，全面熟悉、掌握施工图纸全部内容，提出问题。3.、编制施工组织设计和专项施工方案。阐明施工工艺和主要分项的施工方法，劳动力组织和进度控制安排，编制质量、安全、进度的保证措施。收集以前施工的经验性资料，针对本工程的特点和难点，编制切实可行的分项施工方案。4.、技术交底。：在工程开工前，技术负责人应组织参加施工的人员进行技术交底，应结合具体操作部位、关键部位和施工难点、质量要求、操作要点及注意事项进行交底。技术交底实行“双层三级”制，即分公司技术负责人向项目部全部管理人员总体技术交底，项目技术负责人向质检员、各班组长进行技术交底，班组长接受交底后要组织班组工人进行学习交底，认真贯彻执行。35.、编制施工图预算。：掌握施工图和有关技术资料，按施工要求分类计算工程量，作好劳动力、材料、机械等需用量分析，满足施工管理需要。3 贵阳国际会议展览中心人工挖孔桩专项方案1三、材料、设备准备工作1.、根据施工组织设计制定方案及施工预算提供资料，对施工中主材，应根据实际情况编制各项材料、设备、安全防护用品等计划表，计划采购、分批按时进场。对各种材料实行入库保管、出库限额领料的管理办法。，同时提前做好原材料检测工作。2.、施工机械设备准备。：根据施工组织设计提出的各类施工机械设备计划，提前向公司资产管理部门提出申请，按时进场。3、进入施工现场的材料应集中堆放，特别钢筋加工场应选择合理的位置，具体位置见现场平面布置图。现场施工设备一览表序号机具名称单位数量序号机具名称单位数量1电焊机台413碘钨灯盏402潜水泵台4014手推车辆2001003切割机台51510空压机台15104镝灯盏616鼓风机套205吊桶个50017砼试模套206锄头把50018坍落度筒套427洋镐把20019磅秤台28铁锹把50020全站仪台219大锤把10021水平仪台10110小锤把2522经伟仪台10111卷尺把402350m钢尺把212粗麻绳捆20024大线锤个103 贵阳国际会议展览中心人工挖孔桩专项方案第四章第四章、施工进度计划本工程进度计划一开始时间以实际开工时间为准，按此计划天数进行安排。前期准备工作包括放线、验线等，计划5天完成。1一．、成孔阶段1、残积层及强风化层计划每天掘进护壁0.9-~1.00m。，计划工作日：21m15m÷1.00m/天=2115（天）。2、中风化层计划爆破、排毒气、清渣、修整孔壁、护壁，二天一炮，每炮有效孔深平均取0.7m，计划工作日为：2÷0.7m/2天=6（天）。3、扩大头爆破、修整扩大头：计划2天完成。4、成孔验收：计划1天。5、成孔计划工作日共2115天+6天+2天+1天=3024（天）2二．、钢筋笼安装钢筋笼制作穿插在成孔阶段，不计算工期，成孔验收后，按常规只比桩芯砼浇灌提前一天安装，故计划钢筋笼制安只占12天工期。3三．、桩身混凝土浇注本工程人工挖孔桩桩身混凝土约：4124m3，分两批进行。每批约10002000m3。计划每天两班浇捣，每班浇捣120m3，即每天完成浇注量240m3，即桩身混凝土浇灌所需工作日：2062m34124m3÷240m3/天=8.517（天）4．、4、挖孔桩施工计划总工期5+24+2+17=48（天）。至桩基检测与验收计划工期73天。如下图所示：日历天工程项目51015202425263947525762人工成孔钢筋笼制作绑扎浇筑桩芯砼桩基检测桩基验收3 贵阳国际会议展览中心人工挖孔桩专项方案挖孔桩施工计划总工期5+3024+1+8.517=4347.5（天），具体详见施工横道图。第五章第五章、安全保证措施挖孔桩安全技术措施孔桩操作人员的年龄控制在18—35周岁的男性，身体状况良好。每孔作业人员不得少于3人。多孔同时开挖施工时，应采取间隔挖孔方法，相邻的桩不能同时挖孔、成孔。必须待相邻桩孔浇灌完混凝土后才能挖孔，以保证土壁稳定。挖孔的垂直度和直径尺寸应每挖一节检查一次，发现偏差及时纠正，以免误差积累不可收拾。桩底扩孔应间隔削土，留一部分土作支撑，待浇灌混凝土前再挖，此时宜加钢支护，浇灌混凝土时再拆除。挖孔桩孔口，应设水平移动式活动安全盖板。当土吊桶提升到离地面高1.8m左右（超过人高）推动活动盖板，关闭孔口，手推车推至盖板上，卸土后再开盖板，下吊桶吊土，以防土块、操作人员和工具掉入孔内伤人。桩孔挖土，必须挖一节土，做一节护壁。每节护壁高度最大不得超过1m，当地下水较大或遇有流砂时缩小护壁到每节30cm—50cm高度。开挖土方时在不影响护壁的情况下土方尽可能留至中间。孔内要放炮破石时，必须向有关部门申报，并制定专项安全技术措施，报上级审批后实施。挖孔、扩孔完成后，要及时浇灌混凝土，当砼不能满足施工进度要求时，停止扩桩施工，以防适大头造成塌方。特别是孔壁是砂土、松散填土、饱和软土等更不得过夜再浇灌护壁混凝土，以免塌孔。护壁混凝土拆模，要经过现场技术人员批准。现场施工人员必须带安全帽，井下有人操作时，井上配合人员必须坚守岗位，不能擅自离职守，要紧密配合。挖孔作业人员下班休息时，必须盖好孔口，或用高于120㎝的护栏将井口封闭围挡。3 贵阳国际会议展览中心人工挖孔桩专项方案上班前以及施工过程中，应随时注意检查辘轳、支脚、吊绳、挂钩（保险钩）、提桶等设备，发现问题应立即修理或更换。井下操作人员连续工作时间不宜超过4小时，应轮换工作。正在开挖的井孔，每天上班前应对井壁、混凝土护壁以及井中的空气等进行检查，发现异常情况，应采取安全措施后方可施工。夜间一般禁止挖孔作业，如遇特殊情况需夜间挖孔作业时，须经现场负责人同意，而且必要有安全人员在现场指挥，并进行安全监督检查。挖孔人员上下孔井，必须使用安全爬梯，井下需要的工具应该用提升设备递送，禁止向井内抛物。渣土的运出：挖孔时，应注意施工安全，挖孔工人必须戴安全帽、安全绳。由于挖孔桩断面小且密集，采用人工装岩。土的出运方式采用吊桶、吊环、钢丝绳卷扬机等机具，孔井口围护应高出地面25㎝，防止土、石、杂物落入孔内伤人。铁桶直径50cm，高60cm，采用钢丝绳连接，卷扬机提升，渣土提升时孔内人员禁止作业，防止吊桶坠落和石头坠落引发安全事故。孔口周边1m范围内不的堆放泥土或杂物，堆土应堆放在孔口1.5m开外。提升设备安全技术措施1、提升架：采用钢管与型钢焊接，保证井架有足够强度。架体底座与孔口平台基础接触平稳，并用混凝土预制块搞好配重，防止倾覆、垮塌。2、卷扬机（1）卷扬机与提升架转盘采用螺栓连接牢固，防止卷扬机提升时卷扬机松动倒挂。（2）卷扬机操作者必须经过一定训练，了解所操作的卷扬机性能，熟悉操作方法，并有专人进行维修和保养，防止错误操作或操作不当造成伤害。（3）电动卷扬机的电气部分不得有漏电现象，电动机和不应带电的金属外壳应接地良好，防止触电事故。（4）钢丝绳在卷筒中间的位置时，应与卷筒轴线成直角，应采取措施保证钢丝绳在卷筒上排列整齐。作业中钢丝绳在卷筒是至少保留三圈，收绕钢丝绳时，禁止用手引导。3 贵阳国际会议展览中心人工挖孔桩专项方案（5）工作前，应仔细检查钢丝绳是否有毛刺、断丝、断股、磨损，钢丝绳反接头是否牢固，倒顺开关和滑轮是否灵活可靠，吊钩是否磨损、插销是否可靠，渣桶是否破损，经检查发现隐患的必须立即整改后才能复工。（6）卷扬机操作者应集中精力，注意孔底作业人员所发出的信号，不许与旁人嬉笑闲聊。（7）不准提升超过规定重量的物体。（8）工作停止后切断电源，锁上开关箱，工作完毕或中间休息时，重物应停放在地面上，不得悬在半空。水泵使用安全技术措施一、水泵的安装应牢固、平稳，有防雨措施。多台水泵并列安装时，间距不小于80cm。管径较大的进出水管，须用支架支撑，转动部分要有防护装置。二、电动机轴应与水泵轴同心，螺栓要坚固，管路密封，接口严密，吸水管阀无堵塞，无漏水。三、起动时，应将出水阀关闭，起动后逐渐打开。四、动行中，若出现漏水、漏气、填料部位发热、机温升高、电流突然增大等不正常现象，要停机检修。五、水泵动行中，不得从机上跨越。六、升降吸水管量，要站到有防护栏杆的平台上操作。七、应先停机，后关闭出水阀。钢筋加工机械使用安全技术措施钢筋冷拉调直机1、冷拉场地在两端地锚外侧设置警戒区，装高防护栏杆及警告标志。2、作业前，应检查冷拉夹背夹齿必须完好，滑轮、拖拉小车应润滑灵活。拉钩、地锚及防护装置均齐全牢固。确认良好后方可作业。3、卷扬机操作人员必须看到指挥人员发出信号，并待所有人员离开危险区后方可作业。冷拉应缓慢、均匀地进行，随时注意停车信号或见到有人进入危险区时，应立即停拉，并稍稍放松卷扬机钢丝绳。4、用延伸率控制的装置，必须装设明显的限位标志，并要有专人负责指挥。3 贵阳国际会议展览中心人工挖孔桩专项方案5、电器设备必须安全可靠，导线绝缘必须良好，电动机和起动器外壳必须接地。6、地垄的设置和抗拉强度的计算，应由满足有关规定要求。钢筋切断机1、使用前应查看刀片安装是否正确。固定刀与活动刀间隙以0.5—1mm为宜。2、必须确认空载试运转正常后方能投入使用。3、断料时，必须将钢筋握紧，应在活动刀向后退时，把钢筋送入刀口，以防止钢筋末端摆动或飞出伤人。4、切短钢筋时，必须用钳子夹紧送料。铁屑、铁末等脏物不得用手抹除。5、严禁切断规定范围外的钢材、烧红的钢筋以及超过刀刃硬度的材料。6、使用电动液压钢筋切断机时，要先松开放油阀，空载运转几分钟，排掉缸内空气，然后拧紧并用手板动钢筋给活动刀以回程压力，即可进行工作。钢筋弯曲机1、使用前，应对钢筋弯曲机进行全面检查，并进行载试转。2、机身应有接地，电源不允许直接接在按扭上，应另装开关箱。3、不准在运转中更换中心轴、成型轴或挡铁轴。严禁在运转过程中加油或擦抹机床。4、钢筋的放置要和挡铁轴、工作盘旋转方向配合，不要放反。5、不直钢筋，禁止在弯曲机上弯曲，以防发生事故。6、弯曲钢筋时，严禁超过本机规定的钢筋直径、根数及机械转速。7、严禁在弯曲钢筋的作业半径内和机身不设销的一侧站人。弯曲好的半成品应堆放整齐，弯钩不得朝上。焊接与焊接设备使用安全技术措施1、焊接工作开始前，应首先检查焊机和工具是否完好和安全可靠。如焊钳和焊接电缆的绝缘是否有损坏的地方、焊机的外壳接地和焊机的各线点触是否良好。不允许未进行安全检查就开始操作。2、在狭小空间、容器和管道内工作时，为防止触电，必须穿绝缘鞋，脚下垫有橡胶板或其他绝缘衬垫；最好两人轮换工作，以便互相照看。否则就需有一名监护人员，随时注意操作人的安全情况，一遇有危险情况，就立即切断电源进行抢救。3、身体出汗后而使衣服潮湿时，切勿靠在带电的钢板或工件上，以防触电。3 贵阳国际会议展览中心人工挖孔桩专项方案4、工作地点潮湿时，地面应铺有橡胶板或其他绝缘材料。5、更换焊条一定要戴皮手套，不要赤手操作。6、在带电情况下，为了安全，焊钳不得夹在腋下去搬被焊工件或将焊接电缆挂在脖颈上。7、推拉闸刀开半时，脸部不允许直对电闸，以防止短路造成的火花炼伤面部。8、下列操作必须在切断电源后才能进行：（1）、更改焊机接头时；（2）、更换焊件需要改接二次回路时；（3）、更换保险装置时；（4）、焊机发生故障需进行检修时；（5）、转移工作地点搬动焊机时；（6）、工作完毕或临时离开工作现场时。9、电焊、气割，严格遵守“十不烧”规程操作。10、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应有安全可靠接地，进出级应有完整的防护罩，进出端应用铜接头焊牢。11、每台电焊机应有专用电源控制开关。开关的保险丝容量，应为该机的1．5倍，严禁用其它金属丝代替保险丝，完工后，切断电源。12、电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木材、油类等危险物品的距离不少于10米。与易爆物品的距离不少于20米。13、乙炔瓶氧气瓶均应设有安全回火防止器，并分开堆放，橡皮管连接处须用轧头固定。14、氧气瓶，严防沾染油脂、有油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触。15、清除焊渣时，面部不应正对焊纹，防止焊渣溅入眼内。16、经常检查氧气瓶与磅表头处的螺绞是否滑牙，橡皮管是否漏气，焊枪嘴和枪身有无阻塞现象。17、注意安全用电，电线不准乱拉，电源线均应架空扎牢。18、焊割点周围和下方应采取防火措施，并应指定专人防火监护。3 贵阳国际会议展览中心人工挖孔桩专项方案配电箱安全使用措施1、配电箱应装设在干燥、通风及常温场所，配电箱设有防雨防尘措施。2、固定式配电箱的下底与地面的垂直距离大于1.2米、小于1.5米，移动式配电箱尺寸大于0.6米、小于1.5米。3、每台用电设备备用专用的开关箱，实行“一机一闸、一箱、一锁、一漏电”保护制，严禁用同一开关电器直接控制二台及二台以上的用电设备（含插座），并按规定正确使用漏电开关。4、配电箱中导线的进出线口设在箱体的下面，进出线加护套分路成束，并做好防水弯，导线束不得与箱体进出口直接接触。5、配电箱中熔丝必须符合要求，不得堆放杂物，凡现场停止作业一小时以上，应将动力开关箱断电上锁。爆破安全施工技术措施孔桩下层坚硬致密岩层的开挖采用浅眼爆破法，作业时在炮眼附近加强支护，防止震塌孔壁，孔内爆破采用电引起爆。爆破作业有专业爆破人员并持有资质证及上岗证，有丰富的爆破经验进行爆破施工。一、爆破施工组织挖孔桩入岩爆破通常采用混合作业法和爆破专业作业法，本项目采用专业作业法施工。即专业班组专职从事爆破工作，负责钻眼、清孔、装药、连线、爆破、通风、处理瞎炮和哑炮；而凿岩、清渣、出渣、成孔护壁由其他作业组负责。二、爆破飞石的控制措施挖孔桩爆破工作面均在地表以下，爆破安全尤为重要，每次装药量不能多，采用小药量多次爆破施工。并在爆破孔桩口上用钢网和木模板及竹排覆盖，并加压砂袋，以防止爆破飞石飞出地面。爆破前实施警戒，告知当地居民，并控制附近行人通行，确保爆破安全。三、爆破炮烟的排除措施炸药爆破之后产生的炮烟均为有毒有害气体，必须进行机械性强制通风排烟，施工现场可利用鼓风机在井口进行压入式通风排烟，或采用空压机风管在井底通风排烟。通风排烟的时间以清除工作面炮烟为准。3 贵阳国际会议展览中心人工挖孔桩专项方案四、爆破防漏电措施挖孔桩入岩爆破在装药时，应特别注意防漏电，在装药前孔桩内所有的电器设备应提升至地面。在装药时，雷管的脚线应短接，连接爆破母线时应保证接头良好的绝缘性，严禁拖地接触泥水，雷雨天气应停止爆破作业。五、瞎炮的处理在挖孔桩爆破作业完成、清除孔桩内炮烟后，专职爆破员下到工作面检查瞎炮情况，并及时按爆破规程进行处理。另外在清渣时发现瞎炮，应及时报告项目部安排专业人员处理，禁止非专业人员私下处理。 (一、)用电安全措施1.支线架设Ａa．、施工现场的全部线路均必须架空设置，并用绝缘子隔离或套绝缘管保护，严禁随意在地上拉设。Ｂb．、架空线高度，一般场所４Ｍ以上，道路６Ｍ以上。Ｃc．、在同一横栏上的电线排列从左侧起，依次为：L1N2L3DE(TN-S系统)即三相五线制,各线要求架设清晰,垂直度一致。Ｄd．、保护零线必须使用统一标志为绿、黄双色多股铜线。，在使用中就与相线同大，主线路不少于三处重复接地。Ｅe．、钢筋加工场地及地面固定安装的用电设备线路必须用绝缘套管设过路保护，电源线不得被物压或让人踏车辗压。2.、总配电屏中分配电路为动力，施工照明，生活照明三大条：Ａa．、动力系中分塔吊塔、施工电梯、钢筋机械、电焊、地面施工机械和楼层机械的分支线，可根据实际需要加设支线。Ｂb．、总配电屏的分支线路各自到达固定安装的分配电箱中总配电箱的分支线路各自到达固定安装的分配电箱中，由各分配电箱路达各单机箱由各分配电箱送达各单机箱。Ｃc．、开关箱距离机具掌握在３Ｍ内，做一机一闸一箱一漏电保护，接零保护线跟踪到每一个电箱及机具。Ｄd．、各级配电箱、闸刀、漏电保护开关必须标明送电目标或所控制的范围。3 贵阳国际会议展览中心人工挖孔桩专项方案Ｅe．、各级配电箱用电源必须设置漏电保护开关，执行安全三级保护联网设置原则。Ｆf．、单机所使用的漏电保护开关的动作电流不得大于30MA,振动器潜水泵等各种手持电动工具，应选用15ＭＡ漏电动作电流的防溅型产品。Gg．、所有配电箱、开关箱在使用过程中的操作顺序。送电操作：总配电箱→分配电箱→开关箱→用电设备。，停电操作与送电操作相反。Hh．、各级配电用的电器应安装在绝缘电器安装板上，电器及熔丝的规格必须与电流相一致。Ii．、各级配电箱必须固定设置，箱底离地面不少于1.2M,电箱底部进出线,并用绝缘管保护。Jj．、配电房必配1211备灭火器。Kk．、各级配电箱门均须向外开启，电箱入出线必须从箱底部进出线,并用绝缘管保护。Ll．、各用电设备的金属外壳必须单独做好接地保护接零，接地线必须与建筑物主体接地用焊接工艺连结接地线必须与建筑物主体接地用焊接线连结。Mm．、应按《施工现场临时用电安全技术规范》执行，做好工地现场安全用电。Nn．、上班前做好班前教育，并建立日常班前教育记录。Oo．、每天做好施工机械检查及维护保养。Pp．、建立定期、不定期及日常安全检查，并做好记录。Qq．、施工用电平面布置示意图（见附图）。3.、用电安全措施1)a、电工持证上岗，无证人员禁止动用用电设备，电动机机械应由专职人员负责操作，特种机械，设机长专门管理。2)b、井孔内作业如需照明，分别设100W防水带罩照明灯泡,并用24W低压电源,电缆选用绝缘双塑电缆。或用安全矿灯做井下照明。3)c、3 贵阳国际会议展览中心人工挖孔桩专项方案桩孔内抽水，必须在井下作业人员上地面后进行，抽水泵应断开电源后，才准下井作业。，电源开关箱断电后其电箱要挂牌标示。4)d、井上用电照明必须架空，并用漏电保护器。5)e、电机设备必须经常进行检查维修，发现故障必须及时排除，所有电器设备禁止带病运转。(二、)防缺氧及有害气体1.、为防止有害气体中毒，对桩孔内气体抽样检测。凡一次检测有害气体超过允许值时，应立即停止作业，立即进行除毒措施。除毒处理确认合格后，方可再下井施工。2.、桩孔下挖5.0M后,下孔作业前应用小动物(如小白兔如小麻雀鸡)放入井孔内10分钟,无异常现象后,挖孔人员允许下孔作业。3.、上班前先用鼓风机向井底送风，必要时适当输送氧气，然后再下井作业，并准备防毒面具。4.、桩孔内作业人员必须采用安全带，安全带必须系在桩孔上边，如遇紧急情况，由控电器卷扬机把井孔内人员尽快吊出井外，避免因一个中毒，救护人员盲目下井而造成更大危险。5.、由于呼吸新空气和劳动强度需要，每一至二小时井下作业人员轮换一次。6.、工作人员下井时，用专用吊桶、绳结软梯或爬梯上下。7.、桩孔下部需要进行爆破时,应控制炸药用量及爆破深度,引爆前要派专人警戒，保证人员安全。8．、50岁以上及女职工不能下井作业，必须要身体健康。9．、当成孔到5米以上时，要配备气体测仪器，检测井内气体情况才能下进工作，并做好日常气体测试记录。10．、现场配备急救氧气。三、防物体打击坠落事故1.、基坑递运物品,不准直接往基坑内投掷任何物件,为防止物体滚落到坑内,基坑顶边做围护栏杆高800mm.桩孔内递运物品，用吊渣桶，不准直接往井内投掷任何物件，为防止物体滚落到井内，砼护壁应高出自然地面250MM。2.、坑内及桩孔内作业人员戴安全帽，孔深超过2.0M,孔上设半园半圆防护档板,吊渣桶必须用安全钩,吊渣桶装八分,不得装满,3 贵阳国际会议展览中心人工挖孔桩专项方案吊渣与下放砼时桩孔内的人应避于防护(网)之下。3.、操作人员一下桩孔时用铁爬梯，软梯或用设安全装置的电动卷扬机，不准用辘轳，也不准踩护壁台上下。4.、下班停止作业后，用盖板将孔盖上，防止小孩玩耍时掉进桩孔内，上班操作前检查钢丝绳质量、电源、电器是否完好，防止突发事故发生。5.、严禁酒后作业，严禁在施工现场嬉戏打闹。四、防塌孔及突沉1.、桩孔每下挖0.5m,对孔下作一次检查,确定无异常现象后,方可继续下挖。2.、正常情况下，每下挖一次浇护壁一次；细砂、粉砂、流砂层每挖0.3—0.5m浇一次,中间不准停歇,更不准推迟过夜,做到快速施工。3.、桩孔内挖土时，脚不得置于护壁之下，防护突沉压伤手脚。4.、浇灌桩芯砼时，其1０m半径的其它桩孔内不准有人作业。3 贵阳国际会议展览中心人工挖孔桩专项方案五、机械挖运土方安全措施1.、对地下管道、电缆、构筑物等。，施工员要事先向工人明确交底，必要时请有关部门现场指导。2.、工地上跨过沟槽的通道及基坑周围需搭设渡过桥和挡板，夜间需设照明灯火。3.、在机械挖土的范围内，不准行人通过或进行其他作业。4.、汽车运土必须防止道路的市容污染，并采用一定的防护措施。3 贵阳国际会议展览中心人工挖孔桩专项方案序号名称规格数量单位备注1安全帽1000顶2安全带500条3绝缘手套100套4绳梯100付5用电保护Ⅰ级电箱8个6Ⅱ级电箱30个7Ⅲ级电箱150个8供氧设备80套用于桩（墩）孔内通风、给氧9防水带罩灯炮80套用于井下作业10防毒面具300套序号名称规格数量单位备注1安全帽1000顶2安全带500条3绝缘手套100套4绳梯100付5用电保护Ⅰ级电箱8个6Ⅱ级电箱30个7Ⅲ级电箱150个8供氧设备80套用于桩（墩）孔内通风、给氧9防水带罩灯炮80套用于井下作业10防毒面具300套第六章、保证质量措施3 贵阳国际会议展览中心人工挖孔桩专项方案2一、质量目标1、1.桩位、桩径、垂直度偏差在允许范围内，合格率在90％以上。2、钢笼制作，主筋直径、间距接头保护层厚度符合设计要求。3、桩芯砼达到设计要求的强度等级，震捣密实。，整个分项工程达到优良标准。4、4．用常规方法浇筑封底及浇桩芯砼时，必须使用导管或串筒，出料口离砼面不得大于2000mm，且应连续浇筑，分层高度约1000-1500mm，砼坍落度一般取80-100mm。5、5.桩基工程一次验收达到市优良标准。3二、质量要求1.、桩孔位中心线允许偏差50mm;2.、桩孔径允许-40mm~100mm;3.、允许桩的垂直度偏差:L/200(L为桩孔桩长);4、护壁砼厚度允许偏差±30mm;5．、孔底墟土:不允许；46．、浇筑封底砼后，应尽快浇筑桩芯砼，如因条件所限需要延迟时，应在以后浇筑前先抽清孔内积水，清理封底砼层的表面，然后灌桩芯砼。5三、质量技术措施1.、根据现场给定座标点、水准点，用仪器给每个桩定位，控制标高，当每个桩的踢脚栏板浇灌拆模后，把轴线与标高画在护壁砼上。2.、采用定型钢模板，每周转一次均应进行清理，有变形进行校正，保证从任何方向测量，彷壁台口内侧的直径均满足设计要求护壁台口内侧的直径均应满足设计要求。3.、每下挖一节，用线锤挂线，保证桩孔垂直度倾斜在允许范围内。4.、护壁砼内掺入早强剂或提高砼强度等级，提前拆模加快周转。5．、做好单孔开挖成型、护壁、孔底岩层（土质）、扩孔、孔桩芯灌注等有关技术资料的记录和汇总齐全。6．、3 贵阳国际会议展览中心人工挖孔桩专项方案每根桩开挖到持力层达到规定深度时，收集成孔的记录资料做好自检，由地探、监理、设计院、质检成孔验收后才能进行下一道工序，随即浇灌封底砼，封底砼最小厚度为1250mm。3 贵阳国际会议展览中心人工挖孔桩专项方案第七章保证工期措施本工程的工期要求紧迫，保证本工程的进度是组织施工的一项重要任务。，为此，采取措施如下。一、第一节组织管理措施1.、首先组织参加本工程的领导和技术主管学习，研究施工进度计划，并向全体施工人员做好思想动员和教育工作，认识保工期、守信誉的重要意义，全体人员共同努力，确保按期或提前交工。2.、认真做好计划工作，要提前编制好保证总进度月、旬计划，且要实际而可行，每天要检查落实，随时调整，及时抢回被拖延工期。3.、对影响施工关键的项目，主要施工领导及有关管理人员跟班作业，亲自组织和实施，必要时组织加班突击。4、对每道工序明确奖惩，对重要的工程要重奖重罚，从经济上保证计划的落实。1.二、技术措施1.、项目技术负责人要组织各专业技术、测量放线、质量检查等有关人员，尽快熟悉图纸，并编写分项工程的技术交底资料。2.、采用早强型的425#普通硅酸盐水泥，使砼能尽早拆模，加快施工进度。3.、采用拼装式大模板，加快装拆时间。4.、钢筋尽早加工制作好，并分类挂牌堆放，使用时能很快就位绑扎。5、在工期紧张时拟采用输送泵送砼，减少人员交叉作业而不影响工期，并使砼作业可缩短70%的时间,质量也能确保。3 贵阳国际会议展览中心人工挖孔桩专项方案第十章雨季施工措施1.、做好雨季施工时的排水、抽水机械准备工作以及机械安装的准备工作；2.、做好场地周围防洪排水措施，经常派人疏通现场排水沟道；3.、现场主要运输道路路基应碾压坚实，铺垫好路基路面，并做好排水措施，保证雨后通行不陷；4.、准备雨季施工材料和防护材料，对现场的水泥等怕雨淋材料应采取有效的保护措施；5.、机电设备的电闸要采取防雨、防潮等措施，并应安装接地接零保护装置，以防漏电、触电；6.、经常检查基坑边坡，预防雨天塌滑，基坑顶外严禁堆积过重物品，预防雨水浸入壁土层；7.、对护壁桩雨季时加强沉降监测次数，根据沉降监测结果，采取必要的预防和加固措施；8.、为了保证雨季人工挖孔桩的顺利进行，施工的工作面不宜过大，应逐段分期施工。，另设置防雨篷，保证桩孔的施工。第十一章　文明施工第1章文明施工是施工现场管理的一个重要组成部分，本工程因其特殊的地理位置，文明施工具有特别重要的意义。本工程拟采用全封闭式施工。项目经理亲自挂帅抓文明施工，并将项目的各项文明施工指标承包到班组和个人，用宣传、教育结合严格的经济手段进行落实。公司和分公司进行检查和监督。应严格按照公司颁发的《工程项目标准化管理场容标准》、《工程项目标准化管理图表标准》进行施工现场管理和监督，使文明施工管理水平再上一个新台阶。具体要求如下。第2章1.、3 贵阳国际会议展览中心人工挖孔桩专项方案工地大门、门柱和围墙必须牢固完整，整齐美观。大门口应有公司统一样式的“七牌一图”。要配合好市政府、甲方做好宣传工作。第1章2.、施工现场内应有完整的排水措施，妥善处理泥浆水，未经处理不准排入市政设施和河流。第2章3.、场内道路要平整、坚实、畅通。施工现场全部硬底化，杜绝运输中泥浆散体、流物料撒漏。车辆出工地前，轮胎、车身必须冲洗干净，并防止掉土污染路面。第3章4.、施工时不得妨碍周围居民的工作、生活和休息，在夜间（晚１１时至早上６时）施工时需办理好有关手续,并做好周围居民的思想工作尽量不使用超声标准的机械设备施工。第4章5.、建筑物内外的建筑垃圾应及时清理。第5章6.、现场按《施工组织设计》布置，材料堆放整齐，做到现场清洁有序，搞好现场的卫生防疫工作。第6章7.、施工现场配备专职保卫人员，昼夜值班，建立健全施工现场保卫制度，外来人员和所有车辆进入施工现场前要登记，在场内要服从人员的调配和安排。第7章8.、施工要利用黑板报和其它形式对员工进行法纪宣传教育工作，使施工现场各类施工人员知法、懂法并自觉遵守和维护国家的法律、法令，提高员工的法纪观念，防止和杜绝盗窃和斗殴的发生。第8章9.、管理人员、值班人员要佩带工作卡；门卫要穿保安服或带红袖章，风纪要端正；进入现场的所有人员要带好安全帽。第9章10.、严禁工人赤膊上阵，注意安全和形象。第10章11.、标准化管理图要齐全、清晰、实用、漂亮。3 贵阳国际会议展览中心人工挖孔桩专项方案第1章12.、注意搞好环保工作，自觉维护市容、市貌。附件一：项目组织架构图；附件二：现场平面布置图；附件三：人工挖孔桩编号图。3'
