钢筋混凝土挡土墙施工设计方案

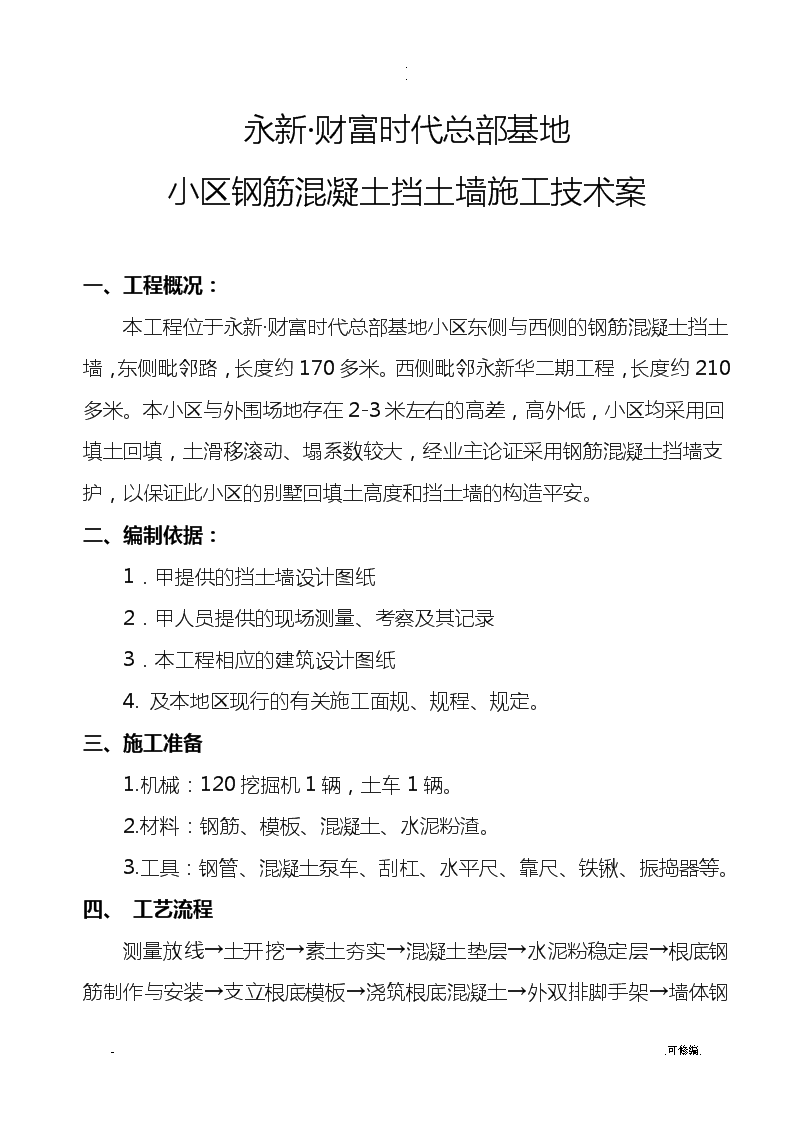

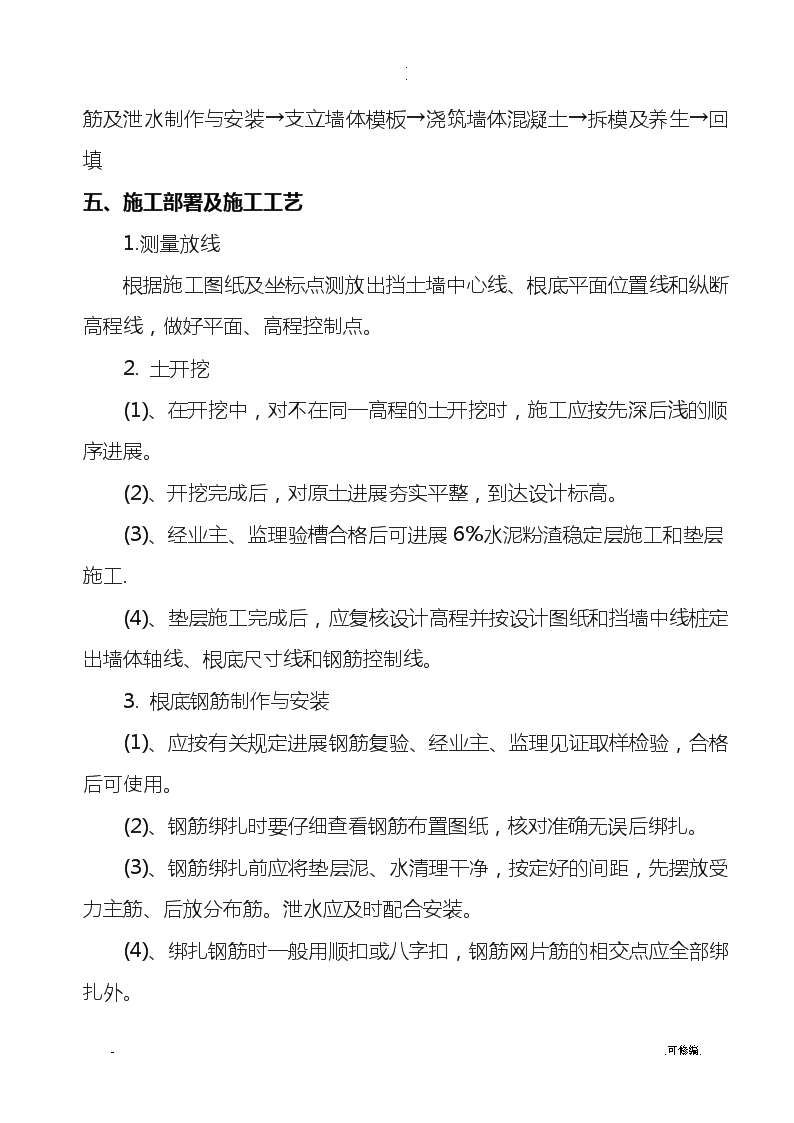

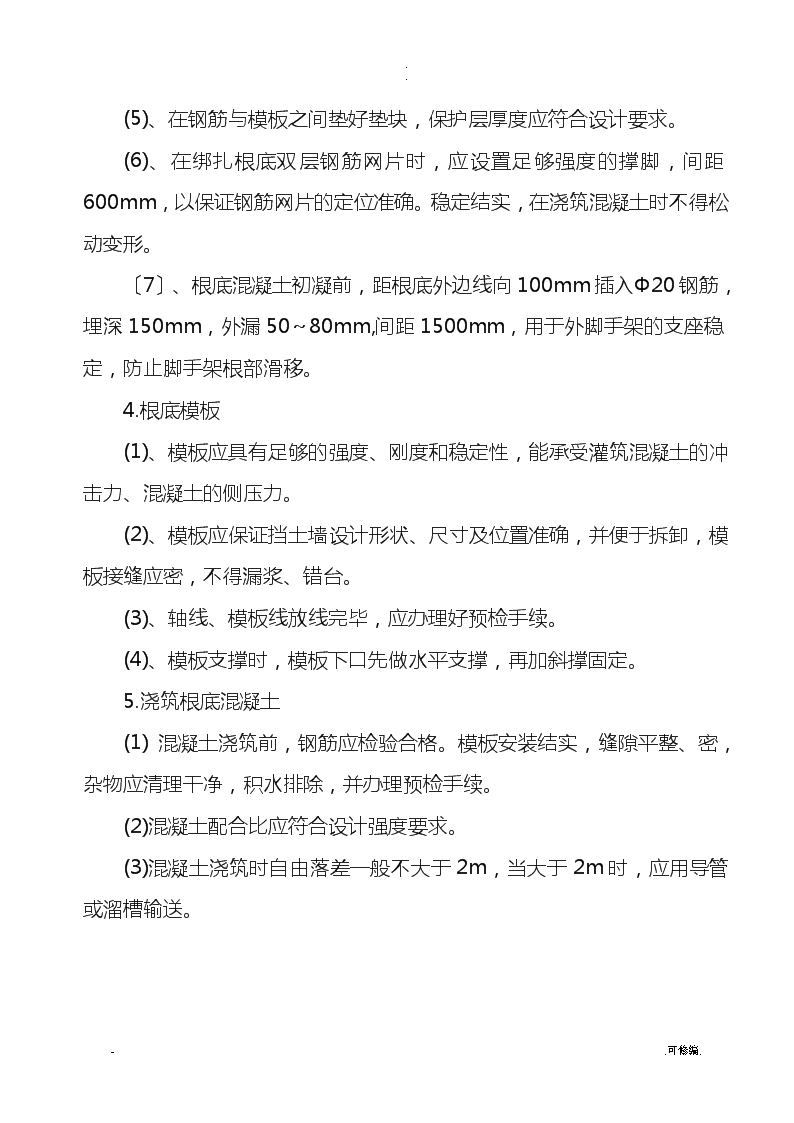

'..永新·财富时代总部基地小区钢筋混凝土挡土墙施工技术案一、工程概况：本工程位于永新·财富时代总部基地小区东侧与西侧的钢筋混凝土挡土墙，东侧毗邻路，长度约170多米。西侧毗邻永新华二期工程，长度约210多米。本小区与外围场地存在2-3米左右的高差，高外低，小区均采用回填土回填，土滑移滚动、塌系数较大，经业主论证采用钢筋混凝土挡墙支护，以保证此小区的别墅回填土高度和挡土墙的构造平安。二、编制依据：1．甲提供的挡土墙设计图纸2．甲人员提供的现场测量、考察及其记录3．本工程相应的建筑设计图纸4.及本地区现行的有关施工面规、规程、规定。三、施工准备1.机械：120挖掘机1辆，土车1辆。2.材料：钢筋、模板、混凝土、水泥粉渣。3.工具：钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、振捣器等。四、 工艺流程测量放线→土开挖→素土夯实→混凝土垫层→水泥粉稳定层→根底钢筋制作与安装→支立根底模板→浇筑根底混凝土→外双排脚手架→-.可修编. ..墙体钢筋及泄水制作与安装→支立墙体模板→浇筑墙体混凝土→拆模及养生→回填五、施工部署及施工工艺1.测量放线根据施工图纸及坐标点测放出挡土墙中心线、根底平面位置线和纵断高程线，做好平面、高程控制点。2.土开挖(1)、在开挖中，对不在同一高程的土开挖时，施工应按先深后浅的顺序进展。(2)、开挖完成后，对原土进展夯实平整，到达设计标高。(3)、经业主、监理验槽合格后可进展6%水泥粉渣稳定层施工和垫层施工.(4)、垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、根底尺寸线和钢筋控制线。3.根底钢筋制作与安装(1)、应按有关规定进展钢筋复验、经业主、监理见证取样检验，合格后可使用。(2)、钢筋绑扎时要仔细查看钢筋布置图纸，核对准确无误后绑扎。(3)、钢筋绑扎前应将垫层泥、水清理干净，按定好的间距，先摆放受力主筋、后放分布筋。泄水应及时配合安装。(4)、绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外。-.可修编. ..(5)、在钢筋与模板之间垫好垫块，保护层厚度应符合设计要求。 (6)、在绑扎根底双层钢筋网片时，应设置足够强度的撑脚，间距600mm，以保证钢筋网片的定位准确。稳定结实，在浇筑混凝土时不得松动变形。〔7〕、根底混凝土初凝前，距根底外边线向100mm插入Φ20钢筋，埋深150mm，外漏50～80mm,间距1500mm，用于外脚手架的支座稳定，防止脚手架根部滑移。4.根底模板(1)、模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。(2)、模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应密，不得漏浆、错台。(3)、轴线、模板线放线完毕，应办理好预检手续。(4)、模板支撑时，模板下口先做水平支撑，再加斜撑固定。5.浇筑根底混凝土(1)混凝土浇筑前，钢筋应检验合格。模板安装结实，缝隙平整、密，杂物应清理干净，积水排除，并办理预检手续。(2)混凝土配合比应符合设计强度要求。(3)混凝土浇筑时自由落差一般不大于2m，当大于2m时，应用导管或溜槽输送。-.可修编. ..(4)混凝土应分层浇筑，分层厚度不易超过300mm。各层混凝土浇筑不得连续；应在前层混凝土振实尚未初凝前，将次层混凝土浇筑、捣实完毕。振捣次层混凝土时振捣棒应插人前层50mm~100mm。(5)混凝土试块按规要求留置组数。6．支立墙体模板(1)按位置线安装墙体模板，模板应支结实，以防模板在浇筑混凝土时松动、跑模。(2)按照模板设计案拼装外侧的模板并按位置线就位，然后安装Φ12拉杆，间距600mm，安装拉杆螺栓时螺杆要和原喷护锚杆有效连接。(3)支模时要格按施工图纸要求安装ф110PVC泄水，间距3m,排距2m。(4)模板安装完成后，监理工程师论坛检查扣件、螺栓是否结实，模板拼缝及下口是否密，并办理预检手续。7.浇筑墙体混凝土(1)墙体混凝土浇筑前，在底部接茬处先均匀浇筑15mm-20mm厚与墙体混凝土强度等级一样的砂浆结合层。(2)混凝土应按规规定分层浇筑，振捣密实，分层厚度不大于300mm。混凝土下料点应分散布置。墙体应连续进展浇筑，每层间隔时间不超过混凝土初凝时间。墙体混凝土施工缝宜设在设计伸缩缝处。(3)混凝土浇筑振捣完毕，将上口露出的钢筋加以整理，用木抹子按设计标高控制线对墙体上口进展找平。8.混凝土养生-.可修编. ..混凝土浇筑完毕后，应在12h以加以覆盖和浇水，浇水次数应能保持混凝土有足够的湿润状态，养护期一般不少于7d，可根据空气的湿度、温度和水泥品种及掺用的外加剂的情况，适当延长。9.模板撤除(1)当混凝土强度到达的合计强度75%以上时，可撤除侧面模板。(2)首先逐段松开并撤除拉杆，一次松开长度不宜过大。不允以猛烈地敲打和强扭等法进展。(3)逐块撤除模板，撤除时注意保护墙体防止损坏。(4)将模板及支撑撤除后应维修整理，分类妥善存放。10．季节性施工(1)混凝土浇筑施工时必须随时准备遮盖挡雨和排出积水，以防雨水浸泡、冲刷，影响混凝土质量。(2)雨期施工期间，砂含水率变化较大，要及时测定，并调整施工配合比，确保混凝土的质量。(3)混凝土开盘前应了解天气变化情况，尽量防止下雨时浇筑混凝土。下雨时应对已人模振捣成型的混凝土及时覆盖，防止雨水冲淋。(4)涂刷水溶性脱模剂的模板，应采取有效措施，防止雨水直接冲刷而脱落流失，影响脱模及混凝土外表质量。(5)在浇灌混凝土时，假设突然遇雨，停歇时间过长，超过混凝土初凝时间时，应按施工缝处理。雨后继续施工时，应先对接合部位进展技术处理后，再进展浇筑。11、质量标准-.可修编. ..(1)预拌混凝土要求生产厂家报分包单位资质、随车提供的预拌混凝土发货单、系列配合比单、碱含量试验和预拌混凝土出厂合格证等。(2)混凝土强度实测值应符合设计及规要求。(3)混凝土应振捣密实、无蜂窝、麻面、露筋等缺陷。12.外观鉴定(1)混凝土外表的蜂窝、麻面不得超过该面积的0.5％，深度不超过l0mm。(2)泄水坡度向外，无堵塞现象。(3)沉降缝整齐垂直，上下贯穿。六、模板1.根本要求(1)模板安装支撑结实，不得有松动、跑模、下沉等现象。(2)应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸；应按设计要求设置变形缝，变形缝应贯穿，缝板应平直，安设结实。2.实测工程现浇钢筋混凝土挡土墙根底及墙身模板允偏差应符合现行质量验收规的规定。3.外观鉴定(1)模板拼缝必须密不漏浆，模应清洁。(2)模板隔离剂涂刷均匀，不得对钢筋造成污染。3.外观鉴定(1)钢筋外表无铁锈及焊渣。-.可修编. ..(2)多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。七、成品保护1、现浇混凝土拆模后要及时覆盖并洒水养生，尤其是夏季气温高，防止混凝土外表出现干裂现象。2、挡土墙根底及墙体模板，应在混凝土具有保证构造不因撤除模板受损伤的强度后进展。混凝土强度到达设计强度标准值75%及其以上时可撤除侧模。拆模板时不要硬砸硬撬，损坏混凝土的外表及棱角。根底底板混凝土到达设计强度的25%以上时可搭设挡土墙墙体模板。3、安装模板要轻起轻放，防止碰撞已完混凝土成品。4、施工中要有防雨措施，防止混凝土浇筑时、终凝前外表遭雨淋水冲。八、施工中应注意的质量问题1、为防止出现漏浆现象，模板的拼缝应结合严密，拼缝处可用腻子或海绵条进展封堵。2、为防止混凝土外表出现气泡、麻面、水波纹等缺陷，混凝土的浇筑应格按技术交底中的顺序进展，每层浇筑厚度不大于300mm，振捣密实，不漏振、不过振。3、浇筑混凝土时，应经常观察模板、支架、钢筋、预埋件和预留洞的情况，当发现有变形、移位时应立即停顿浇筑，并应在已浇筑的混凝土凝结前修整完好，保证墙体的整体质量。4、为保证钢筋施工质量，所用钢筋外表应干净，应去除浮皮、铁锈、油渍、漆皮、污垢及焊点处的水锈、药皮等。-.可修编. ..5、为防止泄水堵塞，应在墙背后填筑反滤材料，反滤材料的级配要按设计要求施工，外包滤布，防止泥土流人。用含水量较高的粘土回填时，可在墙背设置用渗水材料填筑厚度大于300mm的连续排水层，用以防止泄水堵塞。九、环境、职业安康平安管理措施1.施工垃圾要分类处理、封闭清运，防止遗洒、污染环境。2.混凝土罐车退场前，要在指定地点清洗料斗，防止遗洒和污物外流。3.所有进人工地人员必须戴平安帽。4.上班前应根据施工工程进展平安交底，平安员每天检查，发现问题及时纠正。5.工地电线按有关规定架设。电闸箱开关及电器必须完整无损，具有良好的防漏电保护装置，接线正确。各类接触装置灵敏可靠，绝缘良好，无灰、无杂物、固定结实。6.基槽两侧安装护栏。防护栏杆用架子管搭设，高1.2m，上下两道横杆。7.钢筋及混凝土吊装作业时，由专人指挥，吊臂下不得站人，非施工人员不得进人吊装作业现场。8.混凝土振捣过程中，振捣器应由两人〔一人操作振捣器，一人持振捣棒〕操作，操作人员必须戴绝缘手套，穿绝缘鞋。-.可修编. ..2021年10月26日-.可修编.'
