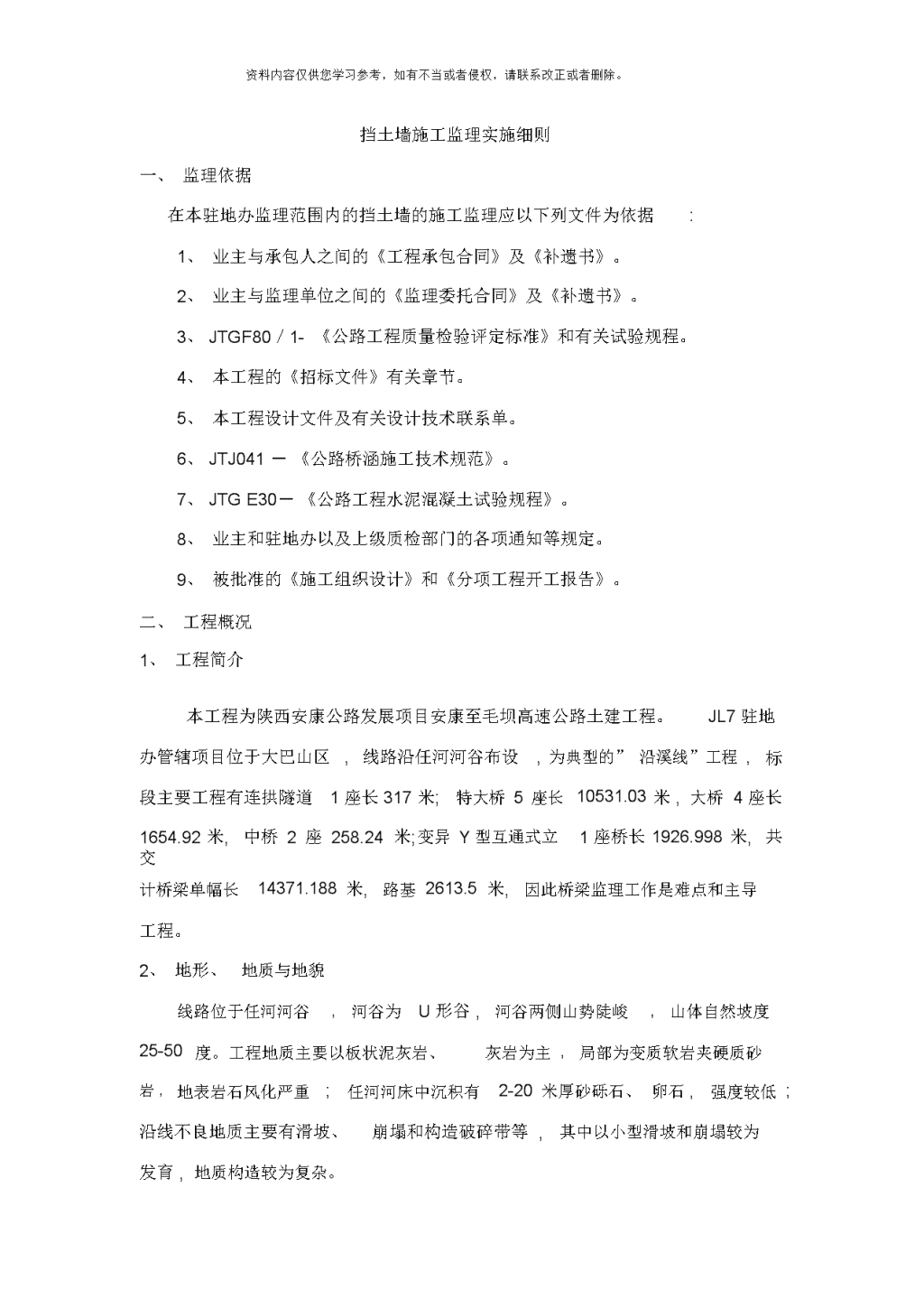

'资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。挡土墙施工监理实施细则一、监理依据在本驻地办监理范围内的挡土墙的施工监理应以下列文件为依据:1、业主与承包人之间的《工程承包合同》及《补遗书》。2、业主与监理单位之间的《监理委托合同》及《补遗书》。3、JTGF80／1-《公路工程质量检验评定标准》和有关试验规程。4、本工程的《招标文件》有关章节。5、本工程设计文件及有关设计技术联系单。6、JTJ041－《公路桥涵施工技术规范》。7、JTGE30－《公路工程水泥混凝土试验规程》。8、业主和驻地办以及上级质检部门的各项通知等规定。9、被批准的《施工组织设计》和《分项工程开工报告》。二、工程概况1、工程简介本工程为陕西安康公路发展项目安康至毛坝高速公路土建工程。JL7驻地办管辖项目位于大巴山区,线路沿任河河谷布设,为典型的”沿溪线”工程,标段主要工程有连拱隧道1座长317米;特大桥5座长1654.92米,中桥2座258.24米;变异Y型互通式立交10531.031座桥长米,大桥1926.9984座长米,共计桥梁单幅长14371.188米,路基2613.5米,因此桥梁监理工作是难点和主导工程。2、地形、地质与地貌线路位于任河河谷,河谷为U形谷,河谷两侧山势陡峻,山体自然坡度25-50度。工程地质主要以板状泥灰岩、灰岩为主,局部为变质软岩夹硬质砂岩,地表岩石风化严重;任河河床中沉积有2-20米厚砂砾石、卵石,强度较低;沿线不良地质主要有滑坡、崩塌和构造破碎带等,其中以小型滑坡和崩塌较为发育,地质构造较为复杂。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。3、水文气象沿线地下水比较发育,类型主要有第四系松散层孔隙潜水和基岩裂隙水,水量比较丰富;水质属低矿化度软质水,适宜生产用水和生活用水,对混凝土无腐蚀性;项目区年降雨主要集中在7、8、9月份,年均降水量1130-1260mm,年均气温15℃,极端最低气温-7.6℃,极端最高气温42.3℃。项目沿线河流主要为任河,洪水期主要出现在7、8、9月份,水量充沛,水位变化大且迅速。项目上游有一小水库毛坝水库,水库蓄洪防洪能力不明显,主要用于蓄水发电,基本每天进行泄水发电,造成任河水位变化,给施工增大难度。三、分项工程开工前的准备工作1、检查承包人的临时建设、供水、供电、临时道路、施工场地平整等完成情况。2、导线点、水准点等施工控制桩已复测闭合,并经监理工程师检查验收。3、地面线复测已经由监理工程师检查认定,工程数量已经由监理工程师审查批准。4、分项工程施工进度计划(施工组织设计)已经由监理工程师审查批准。5、现场管理人员和熟练工人已经落实,普通工人数能满足施工需要。6、材料供应已落实,能保证开工及施工连续进行;进场材料已经由监理工程师检查合格,供货质量有保证。7、用于分项工程的各种机械设备已落实,开工所需机械设备已经到位并经监理工程师检查符合要求。8、现场试验设备已经到齐,各种标准试验已经由监理工程师验证批准。9、设计图纸已经复核无误。10、环境保护及安全措施已经落实。四、片石混凝土挡土墙施工监理控制1、复核承包人的工程施工放样,检查片石及混凝土原材料质量。2、承台顶面与挡土墙结合部分应凿毛处理,凿毛时须凿除浮浆,直到密实混凝土,并经监理检查合格。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。3、挡土墙模板须使用大面积钢模板,模板必须平整,接缝严密、不漏浆,并有一定的强度和刚度,支撑牢固稳定。4、模板安装完毕,承包人自检合格后,监理工程师要复核其平面位置、断面尺寸,模板高度、泄水管预埋。5、C15混凝土必须使用强制式拌合机集中拌合,原材料质量及拌制过程须符合要求。6、混凝土浇筑过程中,监理工程师应进行全过程旁站,要求按设计和规范要求进行砼浇筑和片石投放。片石质量必须合格并在使用前洗净晾干。投放片石时,片石与模板间的距离不小于10cm,片石间的距离不小于20cm,片石投放量不大于25%。7、挡土墙沉降缝位置应符合设计要求,并与基础贯通、上下竖直。沉降缝处理必须符合设计要求和规范规定。8、混凝土必须及时覆盖,并洒水养生7d以上。9、挡土墙竖向需分段浇筑时,施工缝处理必须符合规范要求,并经监理工程师检查合格后方可进行下道工序施工。五、浆砌片石挡土墙施工监理控制1、首先清理场地,进行施工放样,并经监理工程师复核。2、基坑开挖⑴采用机械开挖为主,辅以人工开挖清理槽底到设计基础底标高,不得超挖。坑槽应按要求留出工作面,槽壁放坡或支护应符合规范要求。⑵坑槽内合适位置设集水井,及时排除坑槽内积水。⑶监理工程师应监督承包人做基底承载力检测,经监理工程师同意后,方可进行基础工程施工。3、砌体施工:⑴检查石料的类别、强度、规格等应符合设计和规范要求;⑵砌筑砂浆及原材料质量符合标准及规范要求;砂浆拌合必须机拌,强度必须符合设计要求。⑶石料在使用前必须浇水湿润,应清除石料表面的泥土、水锈; 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。⑷砌筑时必须两面立杆挂线,并经常校正标线,以保证砌体尺寸符合设计要求;⑸沿墙长度方向地面有纵坡时,应沿纵坡按设计要求做成台阶。分段砌筑时,相邻段高差不宜超过1.2m;⑹砌筑基础的第一层时,如基底为基岩,应先将其表面清洗、湿润,然后坐浆砌筑;如基底为土质,则应直接坐浆砌筑;⑺砌体应分层坐浆砌筑,砌筑上层时,不应振动下层砌体,不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块;⑻砌筑工作中断后再进行砌筑时,应将砌层表面加以清扫并洒水湿润;⑼沉降缝的设置及处理应按设计及规范要求进行施工;⑽砌体咬合紧密,错缝搭接,砂浆饱满,不得有通缝、叠砌、贴砌和浮塞现象;⑾拌制砂浆应与砌筑进度相配合,随拌随用;⑿按设计要求和规范规定埋设泄水管。六、未尽事宜,应严格按设计(或变更文件)要求及施工技术规范执行。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。挡土墙施工控制要点一、片石砼挡土墙1、检查并复核承包人的施工放样,审查片石及砼原材料的质量检测报告。2、检查承台顶与挡土墙结合部分的凿毛情况。3、在模板安装过程中,就应检查模板的刚度、高度及平整度等,待模板安装结束承包人自检合格后,重新对模板的平面位置、高度、倾斜度、断面尺寸、支撑稳定性等进行复核检查。4、在施工开始前对用于挡土墙的片石质量、存量进行检查。在施工过程中严格控制片石投放数量和质量,要求严格按设计及规范要求进行施工。5、应重点控制砼配合比,尤以用水量、外加剂的加入量更为重要,现场监理应在浇筑现场抽查砼坍落度。6、砼浇筑时的浇筑工艺、振捣工艺是否符合规范和施工组织设计要求;浇筑过程中的安全措施是否到位等要监督检查并全过程旁站。7、检查挡土墙养生设施及保证措施,洒水覆盖养生时间不低于7天。8、监督审查沉降缝、施工缝的处理情况和质量保证措施。二、浆砌片石挡土墙'
