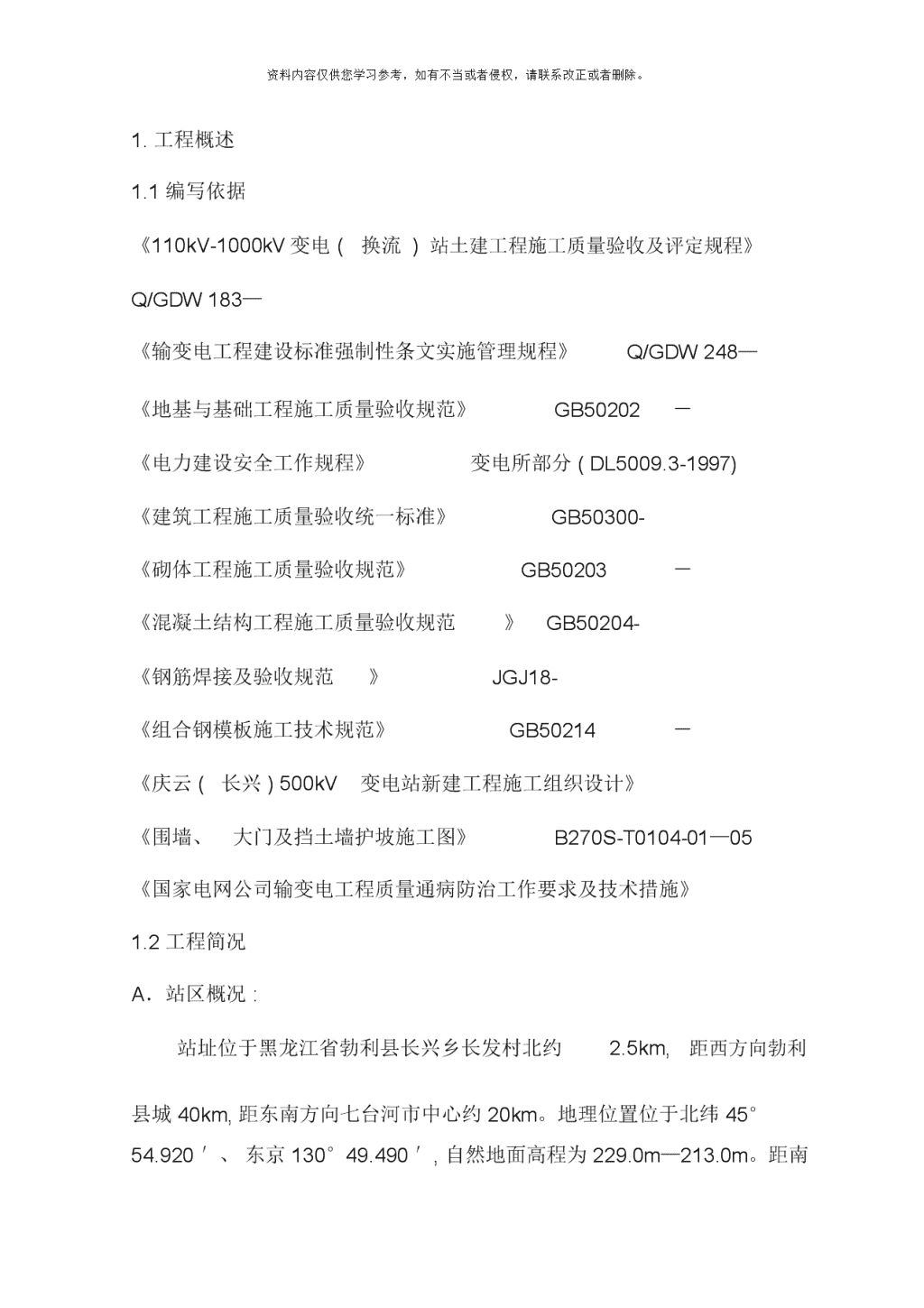

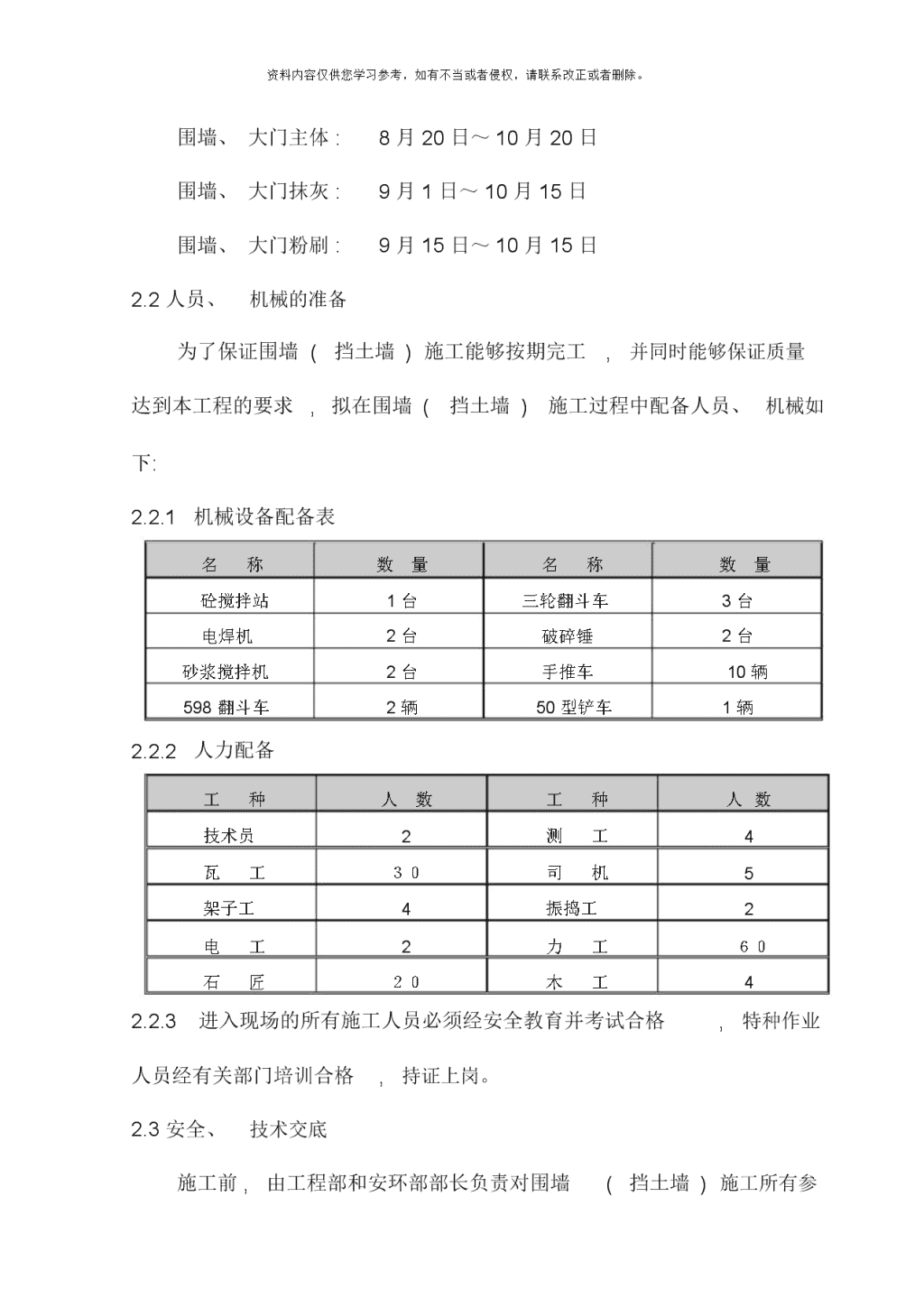

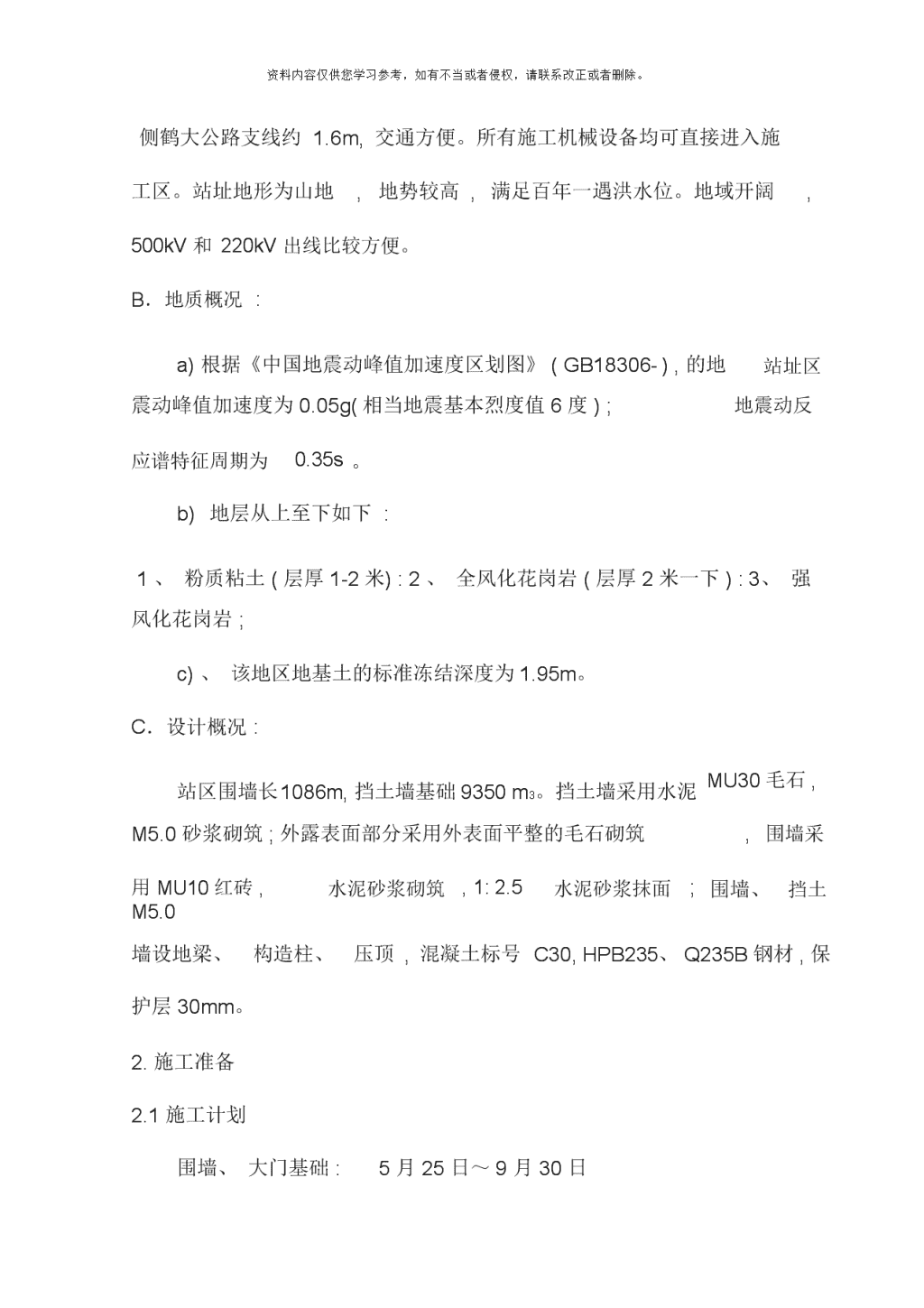

'资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1.工程概述1.1编写依据《110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程》Q/GDW183—《输变电工程建设标准强制性条文实施管理规程》Q/GDW248—《地基与基础工程施工质量验收规范》GB50202－《电力建设安全工作规程》变电所部分(DL5009.3-1997)《建筑工程施工质量验收统一标准》GB50300-《砌体工程施工质量验收规范》GB50203－《混凝土结构工程施工质量验收规范》GB50204-《钢筋焊接及验收规范》JGJ18-《组合钢模板施工技术规范》GB50214－《庆云(长兴)500kV变电站新建工程施工组织设计》《围墙、大门及挡土墙护坡施工图》B270S-T0104-01—05《国家电网公司输变电工程质量通病防治工作要求及技术措施》1.2工程简况A．站区概况:站址位于黑龙江省勃利县长兴乡长发村北约2.5km,距西方向勃利县城40km,距东南方向七台河市中心约20km。地理位置位于北纬45°54.920′、东京130°49.490′,自然地面高程为229.0m—213.0m。距南 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。侧鹤大公路支线约1.6m,交通方便。所有施工机械设备均可直接进入施工区。站址地形为山地,地势较高,满足百年一遇洪水位。地域开阔,500kV和220kV出线比较方便。B．地质概况:a)根据《中国地震动峰值加速度区划图》(GB18306-),的地震动峰值加速度为0.05g(相当地震基本烈度值6度);站址区地震动反应谱特征周期为0.35s。b)地层从上至下如下:1、粉质粘土(层厚1-2米):2、全风化花岗岩(层厚2米一下):3、强风化花岗岩;c)、该地区地基土的标准冻结深度为1.95m。C．设计概况:M5.0站区围墙长1086m,挡土墙基础9350m3。挡土墙采用水泥砂浆砌筑;外露表面部分采用外表面平整的毛石砌筑MU30毛石,,围墙采用MU10红砖,M5.0水泥砂浆砌筑,1:2.5水泥砂浆抹面;围墙、挡土墙设地梁、构造柱、压顶,混凝土标号C30,HPB235、Q235B钢材,保护层30mm。2.施工准备2.1施工计划围墙、大门基础:5月25日～9月30日 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。围墙、大门主体:8月20日～10月20日围墙、大门抹灰:9月1日～10月15日围墙、大门粉刷:9月15日～10月15日2.2人员、机械的准备为了保证围墙(挡土墙)施工能够按期完工,并同时能够保证质量达到本工程的要求,拟在围墙(挡土墙)施工过程中配备人员、机械如下:2.2.1机械设备配备表名称数量名称数量砼搅拌站1台三轮翻斗车3台电焊机2台破碎锤2台砂浆搅拌机2台手推车10辆598翻斗车2辆50型铲车1辆2.2.2人力配备工种人数工种人数技术员2测工4瓦工３０司机5架子工4振捣工2电工2力工６０石匠２０木工42.2.3进入现场的所有施工人员必须经安全教育并考试合格,特种作业人员经有关部门培训合格,持证上岗。2.3安全、技术交底施工前,由工程部和安环部部长负责对围墙(挡土墙)施工所有参 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。加的施工人员进行安全、技术交底。围墙(挡土墙)施工技术交底的主要内容包括:图纸交底、设计变更交底,详细交代施工技术要点、质量安全要求和施工的安排。围墙(挡土墙)施工技术交底以书面形式进行,要求细致齐全,并结合围墙(挡土墙)施工具体操作部位、关键部位的安全、质量要求及操作要点等项进行交底。2.4施工现场准备与布置2.4.1.施工准备工作a.审图:施工前由技术人员对施工图纸进行认真查阅、核对,发现问题及时与设计部门、监理及建设单位联系解决,形成记录。图纸内业计算:本工程填方区挡土墙标高存在较大高差,基础高度最高达9.88m,因设计指出,挡土墙底面不允许有斜坡,故施工前应对各段挡土墙找坡台阶标高进行计算,挡土墙底面标高差每步不大于600mm,且每层的搭接不小于1000mm,顶面标高高差每步不大于300mm。b.施工前应认真进行施工测量放线工作,对易被破坏部位应做好辅助桩的引测工作,并形成记录,施工过程中要随时校核。c.施工中使用的计量器具应经检定合格后方可使用。d.施工机具及设备应定期检查和维护,确保满足工程需要。e.施工中使用的原材料应按有关要求进行外观检查和二次化验,确保合格材料进场。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。f.应做好砌筑砂浆及混凝土配合比的试验室试配工作,保证结构设计所规定的强度等级、和易性及塌落度等要求。水泥进场使用前,应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬性硅酸盐水泥超过一个月)时,应复查试验,并按其结果使用。不同品种的水泥,不得混合使用。钢筋进场时,应按现行国家标准《钢筋混凝土用钢第2部分热轧带肋钢筋》GB1499.2-/XG1-等的规定抽取试件作力学性能检验,其质量必须符合有关标准的规定。砂、碎石、毛石、钢筋等施工材料必须经过二次检验合格后方可进场使用,检验的方式必须是见证送检,即取样、送检时应有监理工程师在场,并在送样单上签字。所使用的材料必须严格按代表批量送检。将检验合格后的材料取样,固定摆放在进料检查口处,当对进场材料的质量有怀疑时(如毛石、河砂等质量波动性较大的材料),收料员可参照样品验收,如达不到要求,不允许材料进场。采购员对所采购材料的质量、数量及价格负责,出现不合格品后除应负责联系退货外,还应承担由此而造成的影响工期及相应的经济损失。不合格品通知单由项目部下达,采购员负责通知厂家处理。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。2.4.2.施工现场布置按设计文件的要求,根据施工的需要,按照布局紧凑合理、节约用地、交通便利、满足施工、便于管理的原则,施工场地;施工现场平面布置应做到保证施工运输畅通,满足安全、防火和文明施工的要求。a.搅拌站位置设置在站区外北侧的施工作业区,所有围墙用混凝土、砌筑砂浆由此出料,自卸汽车卸至施工位置。搅拌站至作业现场道路平整畅通,便于混凝土、砂浆的运输。b.因站区附近没有可利用的水源,为了保证施工现场的水源充分,用水采用市区自来水外雇12吨运水车运输,并在作业区建成一座施工30立方米的水池蓄水供给施工用水。c.工程电源由站外110kV线路引入,在站区东南角安装一台箱式变压器,保证施工现场电源无故障及隐患,在施工现场布置主线路一条、分支线路五条、2级配电箱3个、3级配电箱11个、生活照明配电箱2个,施工用电使用便携式配电开关箱接于附近的3级配电箱,所有开关箱均应设置漏电保护器,”一机一闸一保护”。d.围墙及挡土墙施工前应将所用毛石卸至基槽附近,要求距离基槽距离不得小于2米,雨天应在毛石下方铺设防止泥土污染的彩条布或塑料布。毛石堆中间应设置砂浆车辆出入口。3.施工顺序、流程、方法站区围墙、挡土墙施工顺序:由围墙东北角点向南、向西及东侧 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。开始施工,施工起始点坐标为(A=311.00、B=417.50),围墙挡土墙施工至西北角(A=149.00、B=100.00)处结束。3.1施工流程:定位放线土开挖验坑(槽)基础、挡土墙地梁隐蔽工程验收围墙砌筑围墙抹面电动大门制围墙喷涂门安装'
