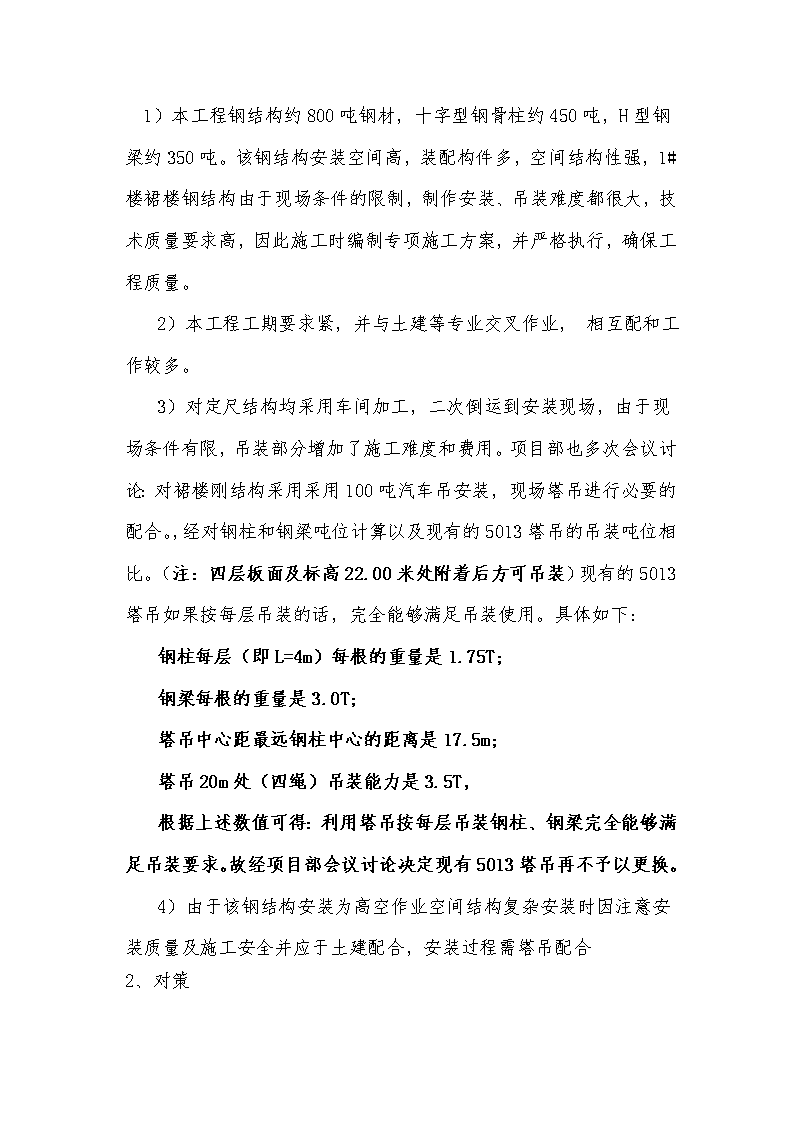

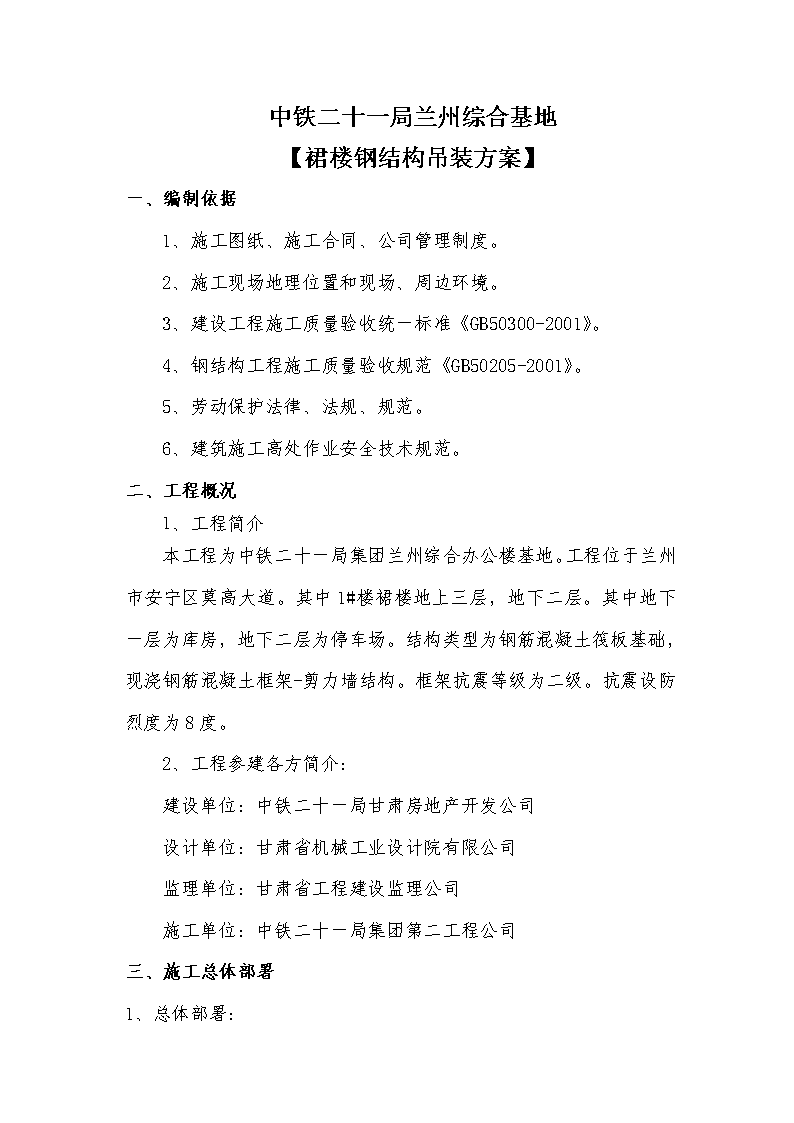

'中铁二十一局兰州综合基地【裙楼钢结构吊装方案】一、编制依据1、施工图纸、施工合同、公司管理制度。2、施工现场地理位置和现场、周边环境。3、建设工程施工质量验收统一标准《GB50300-2001》。4、钢结构工程施工质量验收规范《GB50205-2001》。5、劳动保护法律、法规、规范。6、建筑施工高处作业安全技术规范。二、工程概况1、工程简介本工程为中铁二十一局集团兰州综合办公楼基地。工程位于兰州市安宁区莫高大道。其中1#楼裙楼地上三层，地下二层。其中地下一层为库房，地下二层为停车场。结构类型为钢筋混凝土筏板基础，现浇钢筋混凝土框架-剪力墙结构。框架抗震等级为二级。抗震设防烈度为8度。2、工程参建各方简介：建设单位：中铁二十一局甘肃房地产开发公司设计单位：甘肃省机械工业设计院有限公司监理单位：甘肃省工程建设监理公司施工单位：中铁二十一局集团第二工程公司三、施工总体部署1、总体部署: 中铁二十一局兰州综合基地【裙楼钢结构吊装方案】一、编制依据1、施工图纸、施工合同、公司管理制度。2、施工现场地理位置和现场、周边环境。3、建设工程施工质量验收统一标准《GB50300-2001》。4、钢结构工程施工质量验收规范《GB50205-2001》。5、劳动保护法律、法规、规范。6、建筑施工高处作业安全技术规范。二、工程概况1、工程简介本工程为中铁二十一局集团兰州综合办公楼基地。工程位于兰州市安宁区莫高大道。其中1#楼裙楼地上三层，地下二层。其中地下一层为库房，地下二层为停车场。结构类型为钢筋混凝土筏板基础，现浇钢筋混凝土框架-剪力墙结构。框架抗震等级为二级。抗震设防烈度为8度。2、工程参建各方简介：建设单位：中铁二十一局甘肃房地产开发公司设计单位：甘肃省机械工业设计院有限公司监理单位：甘肃省工程建设监理公司施工单位：中铁二十一局集团第二工程公司三、施工总体部署1、总体部署: 1）本工程钢结构约800吨钢材，十字型钢骨柱约450吨，H型钢梁约350吨。该钢结构安装空间高，装配构件多，空间结构性强，1#楼裙楼钢结构由于现场条件的限制，制作安装、吊装难度都很大，技术质量要求高，因此施工时编制专项施工方案，并严格执行，确保工程质量。2）本工程工期要求紧，并与土建等专业交叉作业，相互配和工作较多。3）对定尺结构均采用车间加工，二次倒运到安装现场，由于现场条件有限，吊装部分增加了施工难度和费用。项目部也多次会议讨论：对裙楼刚结构采用采用100吨汽车吊安装，现场塔吊进行必要的配合。，经对钢柱和钢梁吨位计算以及现有的5013塔吊的吊装吨位相比。（注：四层板面及标高22.00米处附着后方可吊装）现有的5013塔吊如果按每层吊装的话，完全能够满足吊装使用。具体如下：钢柱每层（即L=4m）每根的重量是1.75T；钢梁每根的重量是3.0T；塔吊中心距最远钢柱中心的距离是17.5m；塔吊20m处（四绳）吊装能力是3.5T，根据上述数值可得：利用塔吊按每层吊装钢柱、钢梁完全能够满足吊装要求。故经项目部会议讨论决定现有5013塔吊再不予以更换。4）由于该钢结构安装为高空作业空间结构复杂安装时因注意安装质量及施工安全并应于土建配合，安装过程需塔吊配合2、对策 1）针对上述工程特点及难点，制定以下施工措施。2）认真进行图纸审核和技术质量，安全，交底，从料进货验收到工程竣工全过程进行控制，细化施工工序，严格控制技术，质量细节，特别是连接点的装配关系。制作加工工艺及装配精度应严格控制。3）在施工组织上因分项，分部，分阶段进行科学施工，保证做到安全有序，保质保量，文明施工。4）柱、梁、支撑等主要构件采取工厂深度预制，保证质量，并按安装顺序运入现场直接安装。5）钢结构分片预制，安装前现场扩大组装为整体（或数段），然后整体（或分段）起吊安装。由于安装所用时间短，为周围的施工提供方便。6）安装测量找正采用经纬仪。每组钢结构最先安装的4个柱子及钢梁和支撑形成的刚性结构单元，是继续扩大安装的基准，应适当提高其安装标准。认真进行标高、垂直度、水平度和安装位置的检查调整。7）做好高强度螺栓连接的施工准备工作。要使用相应规格的扭矩扳手。四、塔吊及钢柱平面布置图 '
