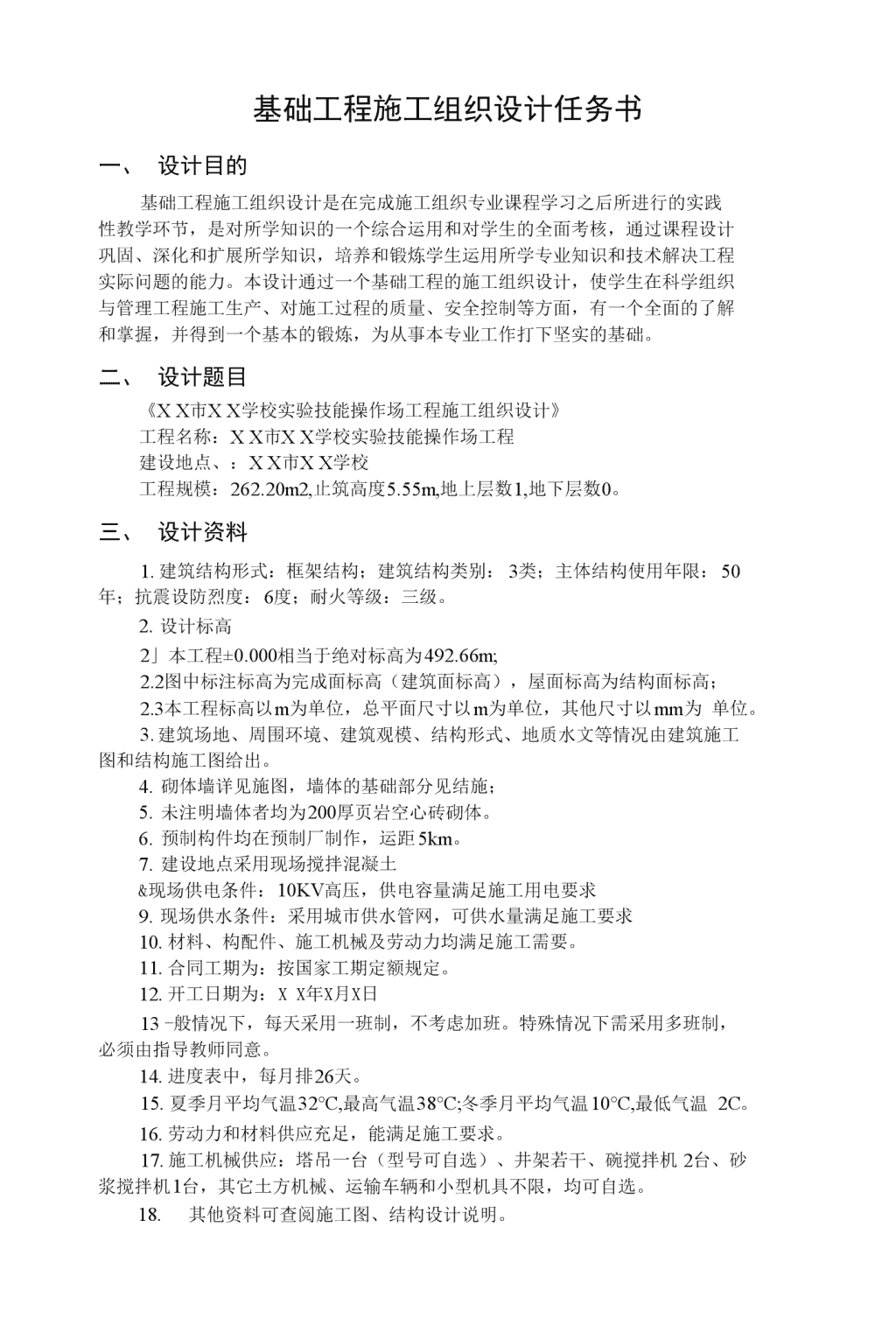

基础工程施工组织设计任务书及指导书

'基础工程施工组织设计任务书一、设计目的基础工程施工组织设计是在完成施工组织专业课程学习之后所进行的实践性教学环节，是对所学知识的一个综合运用和对学生的全面考核，通过课程设计巩固、深化和扩展所学知识，培养和锻炼学生运用所学专业知识和技术解决工程实际问题的能力。本设计通过一个基础工程的施工组织设计，使学生在科学组织与管理工程施工生产、对施工过程的质量、安全控制等方面，有一个全面的了解和掌握，并得到一个基本的锻炼，为从事本专业工作打下坚实的基础。二、设计题目《XX市XX学校实验技能操作场工程施工组织设计》工程名称：XX市XX学校实验技能操作场工程建设地点、：XX市XX学校工程规模：262.20m2,止筑高度5.55m,地上层数1,地下层数0。三、设计资料1.建筑结构形式：框架结构；建筑结构类别：3类；主体结构使用年限：50年；抗震设防烈度：6度；耐火等级：三级。2.设计标高2」本工程±0.000相当于绝对标高为492.66m;2.2图中标注标高为完成面标高（建筑面标高），屋面标高为结构面标高；2.3本工程标高以m为单位，总平面尺寸以m为单位，其他尺寸以mm为单位。3.建筑场地、周围环境、建筑观模、结构形式、地质水文等情况由建筑施工图和结构施工图给出。4.砌体墙详见施图，墙体的基础部分见结施；5.未注明墙体者均为200厚页岩空心砖砌体。6.预制构件均在预制厂制作，运距5km。7.建设地点采用现场搅拌混凝土&现场供电条件：10KV高压，供电容量满足施工用电要求9.现场供水条件：采用城市供水管网，可供水量满足施工要求10.材料、构配件、施工机械及劳动力均满足施工需要。11.合同工期为：按国家工期定额规定。12.开工日期为：XX年X月X日13-般情况下，每天采用一班制，不考虑加班。特殊情况下需采用多班制，必须由指导教师同意。14.进度表中，每月排26天。15.夏季月平均气温32°C,最高气温38°C;冬季月平均气温10°C,最低气温2C。16.劳动力和材料供应充足，能满足施工要求。17.施工机械供应：塔吊一台（型号可自选）、井架若干、碗搅拌机2台、砂浆搅拌机1台，其它土方机械、运输车辆和小型机具不限，均可自选。18.其他资料可查阅施工图、结构设计说明。 1.编写工程概况要求说明工程名称、地点、特征、建筑面积、结构特点、，基础施工处理方法、工程做法，施工工期、施工条件等。2.确定基础工程施工方案选择砌体工程施工工艺和施工方法；确定钢筋混凝土工程的施工顺序和施工方法（以图表的形式给出）。同时要确定工程质量监测方案、支护方案，相关质量安全措施。3.计算主要分部分项工程的工程量工程量按施工图计算，并按施工作业的展开顺序，从基础开始分层分段进行计算，要求计算的主要工程量包括基坑开挖和回填工程量、基础工程量、标准层工程量包括钢筋、模板、混凝土、砌体等。4.编写主要分项工程（砌体结构基础工程、钢筋混凝土结构基础工程）的分项工程量汇总表。5.编制施工进度计划要求按《全国统一建筑安装工程工期定额》确定工程的施工工期，并按工程量计算所得结果，通过劳动定额、基础定额和预算定额，再加上施工实践经验，确定各项施工过程的作业时间，在确定的工期和开竣工日期条件下，编制单位工程施工进度网络计划和单位工程水平横道进度计划，并按照网络技术方法计算网络各工作的时间和时差，确定关键线路。必要时（如工期不符合要求或劳动力资源不均衡系数较大时）对计划进行优化。在横道图中，作出劳动力资源需要量统计图。6.拟定技术组织措施主要拟定编写在施工中如何保证质量的技术措施、保证安全的技术措施、降低成本的技术措施等，所采取的技术措施应结合所拟定的施工方案编写，并满足国家现行施工及验收规范和技术标准的要求。7.设计布置施工平面图施工平面图布置的合理与否，对施工生产能否顺利进行会产生直接的影响，施工平面图要求表现当前施工工程、拟建工程、已有建筑物和构筑物，施工围墙和周围环境，垂直运输机械、搅拌机械、材料和构件堆场、钢筋和木工加工棚、办公及休息用房、食堂、厕所、现场施工的临时供水供电线路、施工临时道路等。其中材料和构件堆场、临时房屋等的面积，应根据定额标准和经验确定。要求平面图布置合理，便于施工，满足安全、消防、劳动保护、规划和环保等要求。8.计算单位工程施工组织设计技术经济指标单位工程施工组织设计技术经济指标主要包括施工场地占地面积、施工工期、劳动量、劳动力均衡系数、采用合理施工方案和先进技术的成本节约指标等。五、设计成果1.基础工程施工组织设计说明书1份（标准装订文件，封面见附件1）;2.工程量计算书1份（手写稿，作为附录和施工组织设计书装订在一起）；3.编制的主要工程的工程量汇总表1份（和施工组织设计书装订在一起）；4.施工进度计划横道图1张（2#或2#加长，折叠，不装订）；5.施工平面图布置图1张（2#,折叠，不装订）。施工组织设计书要求文字表达清楚，章节安排合理，排版规范；图纸要求按 国家制图标准绘制，图面整洁，比例合适，尺寸正确，并附有必要的图注和说明。六、参考资料1.《土木工程施工》刘宗仁主编高等教育出版社2.《建筑施工》赵志缙等同济大学出版社3.《建筑施工手册》中国建筑工业出版社4•《建筑施工工程师手册》江正荣中国建筑工业出版社5.《四川省建筑工程预算定额》6.《全国统一建筑工程基础定额》土建上、下册7.《全国建筑安装工程统一劳动定额》&《全国统一建筑安装工程工期定额》1.各种设计和施工标准图集2.现行施工及验收规范3.《建设工程工程量清单计价规范》GB50500-2003 基础工程施工组织设计指导书一、施工组织设计的内容和编制1.编制施工组织设计的基木原则(1)严格执行基本建设程序和施工程序要严格遵守介同签订的或上级下达的施工期限，按照基建程序和施工程序的要求，保质保量完成施工任务。⑵科学安排施工顺序按照建筑工程施工的客观规律安排施工程序，可将整个项目划分为几个阶段，例如施丄准备、基础工程、主体结构工程等。在各个施工阶段之间合理搭接、衔接紧凑，在保证质量的基础上，尽可能缩短工期，加快建设速度。(3)采用先进的施工技术和设备在条件允许的情况卜•，尽可能采川先进的施工技术，不断提高施工机械化、预制装配化程度，减轻劳动强度，提高劳动生产率。(4)应用科学的计划方法制定最合理的施工组织方案根据工程特点和工期要求，因地制宜地采用快速施工，尽可能采用流水作业施工方法,组织连续、均衡EL有节奏的施工，保证人力、物力充分发挥作用。对于复杂的工程，应用网络计划技术找出最佳的施工组织方案。(5)落实季节性施工的措施，确保连续施工恰当地安排冬、雨季施工项目，增加全年连续施工日数，应把那些确有必要而又不因冬、雨季施工而带來技术复杂和造价提高的工程列入冬、雨爭施工，全面平衡人工、材料的需用量，提高施工的均衡性。(6)确保工程质量和施工安全贯彻施工技术规范、操作规程，提出确保工程质量的技术措酒和施工安全措酒，尤其是采用国内外先进的施工新技术和本单位较牛疏的新工艺时更应注意。(7)节约基建费用，降低工程成本合理布置施工平面图，节约施工用地；充分利用已有设施，尽量减少临时性设施费用；尽量利用当地资源，减少物资运输量；尽量避免材料二次搬运，止确选择运输丄具，以节约能源，降低运输成本，提髙经济效益。2.施工方案的选择(1)施工方法的确定1、土方工程：土方开挖及回填的施工程序和施工方法的确定，耍求附有计算依据及方案图。2、基础工程：桧的搅拌、运输、浇筑、养护的施工顺序及施工方法。3、结构吊装：根据提供的吊装机械、选择施工方案，包括构件划分，接头形式，吊车轨道或开行路线、吊装程序。吊装机械的参数选择，构件的生产方式。要求冇方案说明，参数计算，吊装方案及构件布置图。4、砌筑工程：砌筑方法、施工顺序及质量保证措施施工程序及其它工种工程的施工方法及水平垂直运输可用文字说明，必要的应在施工平面图中给以表示。(2)、施工顺序的安排 施工顺序是多种多样的，但它也有一定的规律可循，我们要紧紧抓住决定施工顺序的基本因索，仔细分析各种不同施工顺序的前提条件和实施效果，作出最佳地施工顺序安排。安排施工顺序的原则是：A、必须符合工艺的要求B、必须使施工顺序与施工方法、施工机具相协调C、必须考虑施工质量的要求在安排施工顺序时，要以确保施工质量作为前提条件，影响工程质量时，要垂新安排或者采取必要的技术扌晋施。D、必须考虑水文、地质、气候的影响安排施工顺序时，必须充分考虑洪水、雨季、冬季、季风、不良地质地段等因素的影响。E、必须考虑影响全局的关键工程的合理施工顺序F、必须遵从合理组织施工过程的基本原则即符合施工过程的连续性、协调性、均衡性、经济性原则。G、必须考虑安全生产的要求H、应能使工期最短1.施工进度计划根据•拟定的施工方案绘制施工进度计划，必要时通过网络图进行施工方案优化。2.资源供应计划包括材料、构件、劳动力，施工机具需用计划按需用及施工进度编制（见附表）施工平面图介理布置以下内容：1、场内道路，水、电管线（不必计算管线直径）。2、主要材料、构件堆放（存放）位置及面枳（其中砂、石、水泥、红砖应通过计算）。3、临时工程及作业场（棚）布置，包括：1）桧及砂浆搅拌站；2）模板堆放场；3）模板操作场（棚）：4）钢筋操作场（棚）；5）门窗堆放场（棚）；6）水暖配件堆放及操作场（棚）；7）石灰堆放场；8）配电间;9）防水材料场地；10）小型材料库、工具库；11）工M及工人班组休息室（根据人员而定）。临时设施最小面积参考附表。4、机械布置：1）结构吊装机械依施工方案定；2）井架及其卷扬机位置。 三、时间安排（参考）序号工作内容周次1布置设计任务，熟悉和审核施工图纸第一周 2按施工顺序划分分部工程和分项工程确定主要工种工程的施工方案并作经济比较第一周3计算工程量4调整和确定施工顺序，计算资源需耍量5安排施工进度计划，绘制网络图并计算参数6绘制横道图，对进度进行资源和工期优化7绘制施工平面布置图8编写并整理施工组织设计文稿，装订附件：1•凡钢筋联结构构件已冇配筋图者，必须按施工图图示尺寸逐根计算钢筋用量。无配筋图者，可参照下表所给构件含钢量佔算:预制构件（kg/m3）现浇构件（kg/m3）构件名称含钢量构件名称含钢量Z162.8J64.1L,GL,TL167.3Z146.3平板81.5GZ123.5空心板53.3JL118.9槽形板84.1L156.4屋而板110.8QL99.6楼梯段74.3有梁板123.0踏步79.3无梁板104.9YKB42.6平板72.0楼梯12kg/m2雨蓬6.5kg/m22.临时设施、作业棚血枳参考表名称单位面积定额办公室n?/人3.5工人宿舍n?/人2.8食堂m2/A0.5门卫室岛人8木工棚m2/人2钢筋加工棚m2/7<3殓搅拌站n?/台20〜25仓库（综合）m2/A0.6〜0.8水泥库n?/吨0.7生石灰库吨/n?1.7砂子m3/m22石子m3/m22预制构件m3/m20.3〜0.8 红砖千匹/n?0.7〜0.83•主耍丄种丄作面参考数据:种类工序名称工作面（i『/人）平而形地面抹灰30-40地面油漆20〜22地面水磨石12〜18板支模板20〜25板扎钢筋30〜35板浇絵10〜12立面形墙模板12〜18墙抹灰20〜26柱抹灰9〜13刷浆100〜120油漆40-50安门窗7〜9仰面形梁抹灰11〜12天棚抹灰18-20天棚刷浆80〜100天棚钉板10〜12种类工序名称工作面5/人）带形挖基槽3〜4砌砖基础2〜2.5砌砖墙6〜8支梁模板7〜8扎梁钢筋8〜10浇梁俭1.5〜2.5种类工序名称工作面（*/人）坑形挖基坑2〜2.5砌砖柱0.2〜0.4支柱模板0」5〜0.2扎柱钢筋0.6〜0.7浇柱栓0.15〜0.25 4.施工进度表:序号分部分项工程名称工程量讨间定额劳动量（工R）需用机械每天工作班数每班工人数工作天数施工进度单位数JS-屮.名称台班数4月5月24241234基础工程一1—900765210主体工程13141516血防水222—1121O000C7袈饰工程23英它工程24水电工程主要技术经济指标:劳动力动态Illi线1.总劳动量：2.总工期：3.高峰期天人数：4.平均天人数： 工程量一览表分部分项工程单位工程量说明基础工程挖土m3其中人工挖土垫层基础m3其中钢筋T;模板X回填m2构件予制地梁m"其中钢筋T；模板X柱m"其中钢筋T；模板X框架梁m3其中钢筋T;模板n?联系梁m5其中钢筋T;模板m2板其中钢筋T;吊装工程柱T/件最重件框架梁T/件最重件联系梁T/件最重件T地梁T/件最重件T板T/件最重件T砌砖工程m5现浇腔及钢筋地面垫层3m楼面m"其中：钢筋T;模板卅；柱m3其中：钢筋T;模板m?;墙m"其中：钢筋T；模板屋顶圈梁板带m3其中：钢筋T;模板m2屋面工程2m隔气层、保温层、找平层、防水层等梁m其中：钢筋T;模板m2;抹灰工程水泥砂浆2m底层地面、墙裙水磨石白灰天棚m2白灰墙面m外墙抹灰m2门窗工程m2刷油工程m2水暖项照明、动力电项 序号品种规格需用量供用计划单位数量月月月月月月1水泥325#、425#T2钢筋I、II级T3钢材AsT4木材n?5石子1.5.2・5、5.0cm3m6砂子中、粗n?7红砖75#千块8沥青30甲T9卷材350g卷10油漆清油、铅油kg11玻璃3mmm12石灰30T13钢筋栓构件槽型板块14门窗15铁件T 劳动力需用计划序号工种吃:.垫层展础回填预制吊装现浇砌砖屋隔(ait抹灰门窗油漆水暖电气月丿I月上■1下1:4下.1■1下I力工2木工3钢筋工4碗工5起重工6瓦工7抹灰工8架工9防水工10电焊工1I油工12水暖工13电工注意：计算时主要计算与基础工程相关的工程量，主要包括砌体结构和钢筋栓结构基础工程，抹灰、门窗、装修等在这里不作要求。文档来源网络，版权归原作者。如有侵权，请告知，我看到会立刻处理。'
