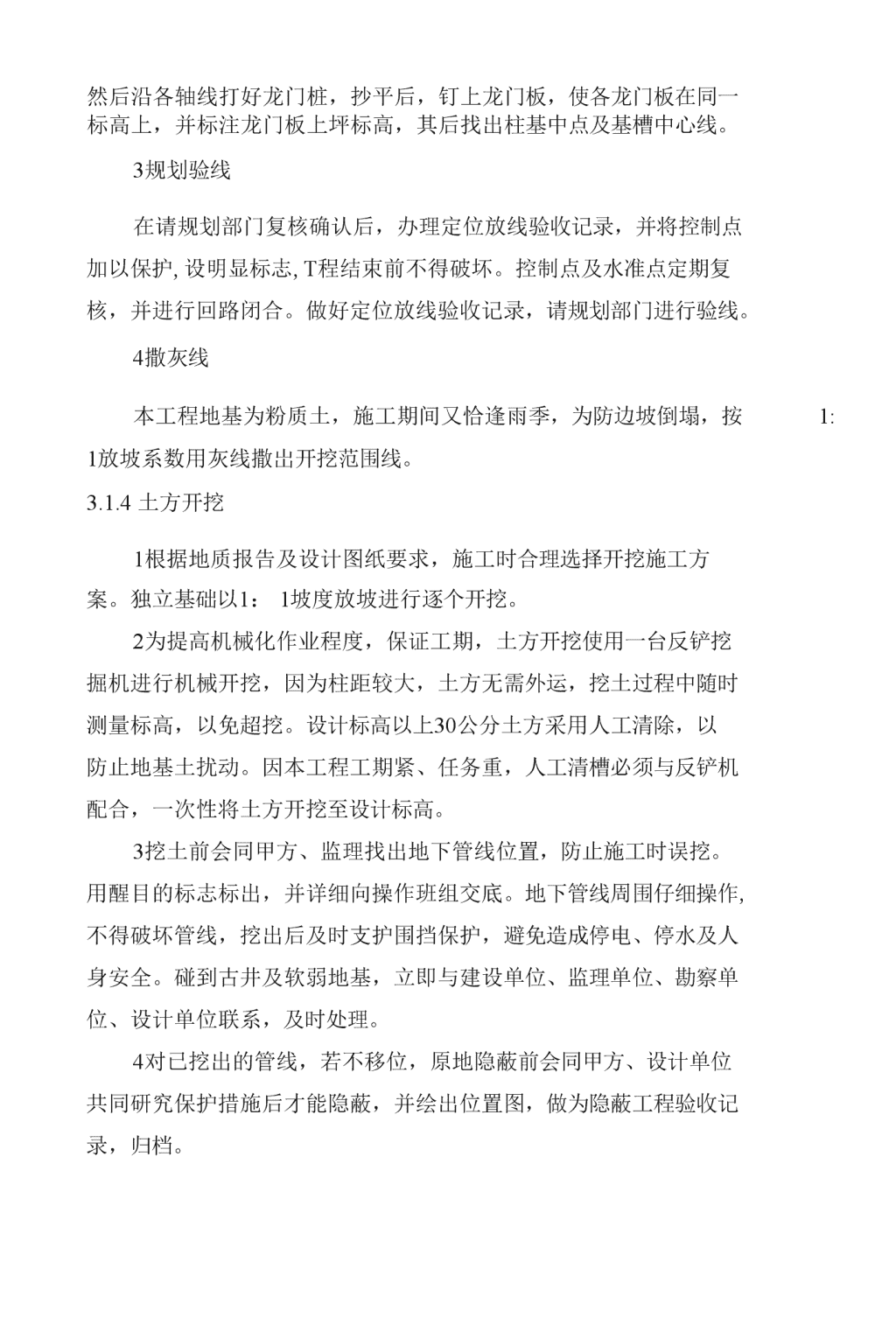

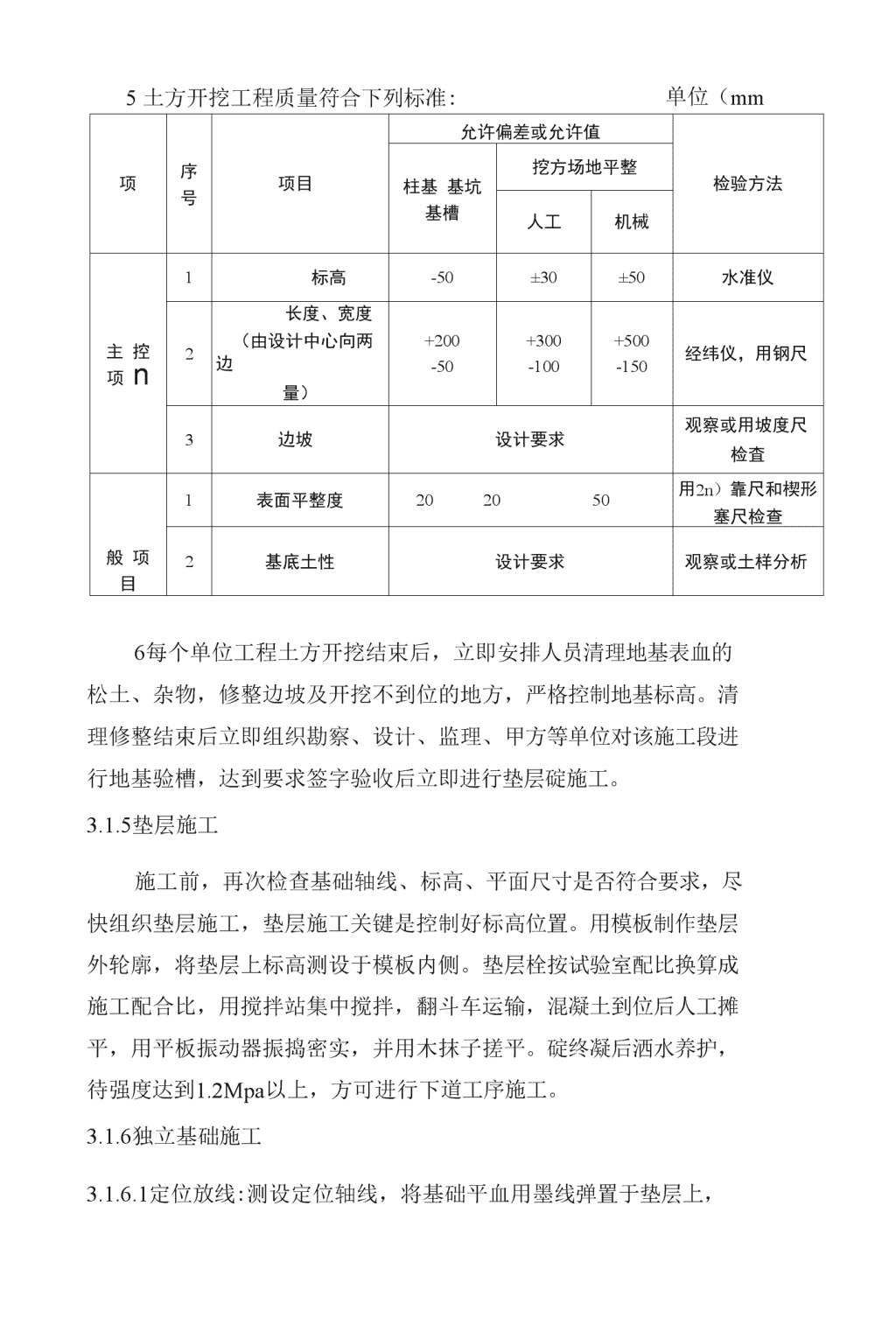

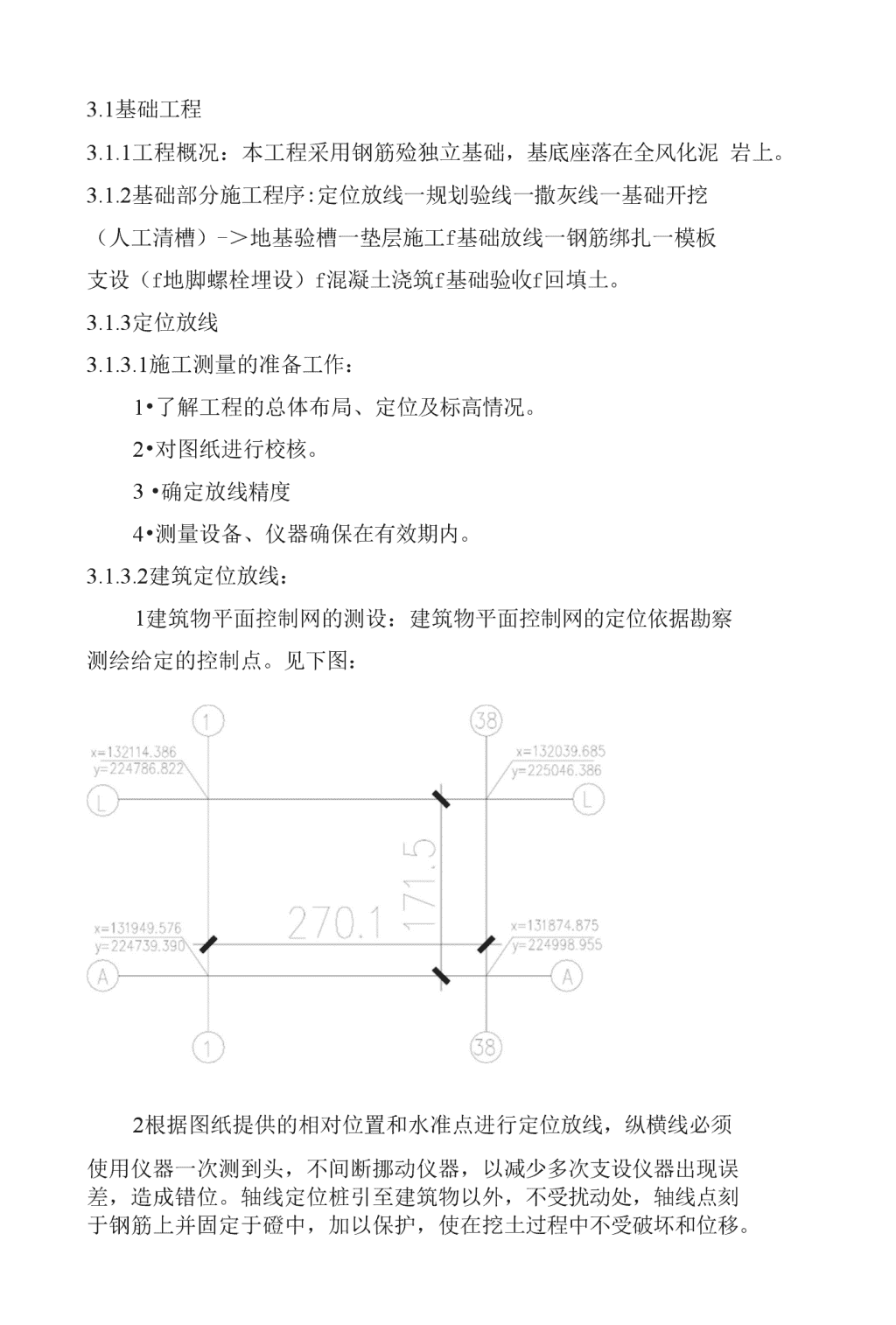

'3.1基础工程3.1.1工程概况：本工程采用钢筋殓独立基础，基底座落在全风化泥岩上。3.1.2基础部分施工程序:定位放线一规划验线一撒灰线一基础开挖（人工清槽）-＞地基验槽一垫层施工f基础放线一钢筋绑扎一模板支设（f地脚螺栓埋设）f混凝土浇筑f基础验收f回填土。3.1.3定位放线3.1.3.1施工测量的准备工作：1•了解工程的总体布局、定位及标高情况。2•对图纸进行校核。3•确定放线精度4•测量设备、仪器确保在有效期内。3.1.3.2建筑定位放线：1建筑物平面控制网的测设：建筑物平面控制网的定位依据勘察测绘给定的控制点。见下图：2根据图纸提供的相对位置和水准点进行定位放线，纵横线必须使用仪器一次测到头，不间断挪动仪器，以减少多次支设仪器出现误差，造成错位。轴线定位桩引至建筑物以外，不受扰动处，轴线点刻于钢筋上并固定于磴中，加以保护，使在挖土过程中不受破坏和位移。 然后沿各轴线打好龙门桩，抄平后，钉上龙门板，使各龙门板在同一标高上，并标注龙门板上坪标高，其后找出柱基中点及基槽中心线。3规划验线在请规划部门复核确认后，办理定位放线验收记录，并将控制点加以保护,设明显标志,T程结束前不得破坏。控制点及水准点定期复核，并进行回路闭合。做好定位放线验收记录，请规划部门进行验线。4撒灰线本工程地基为粉质土，施工期间又恰逢雨季，为防边坡倒塌，按1:1放坡系数用灰线撒岀开挖范围线。3.1.4土方开挖1根据地质报告及设计图纸要求，施工时合理选择开挖施工方案。独立基础以1：1坡度放坡进行逐个开挖。2为提高机械化作业程度，保证工期，土方开挖使用一台反铲挖掘机进行机械开挖，因为柱距较大，土方无需外运，挖土过程中随时测量标高，以免超挖。设计标高以上30公分土方采用人工清除，以防止地基土扰动。因本工程工期紧、任务重，人工清槽必须与反铲机配合，一次性将土方开挖至设计标高。3挖土前会同甲方、监理找出地下管线位置，防止施工时误挖。用醒目的标志标出，并详细向操作班组交底。地下管线周围仔细操作,不得破坏管线，挖出后及时支护围挡保护，避免造成停电、停水及人身安全。碰到古井及软弱地基，立即与建设单位、监理单位、勘察单位、设计单位联系，及时处理。4对已挖出的管线，若不移位，原地隐蔽前会同甲方、设计单位共同研究保护措施后才能隐蔽，并绘出位置图，做为隐蔽工程验收记录，归档。 项序号项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整人工机械主控项n1标高-50±30±50水准仪2长度、宽度（由设计中心向两边量）+200-50+300-100+500-150经纬仪，用钢尺3边坡设计要求观察或用坡度尺检査般项目1表面平整度202050用2n）靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析5土方开挖工程质量符合下列标准:单位（mm）6每个单位工程土方开挖结束后，立即安排人员清理地基表血的松土、杂物，修整边坡及开挖不到位的地方，严格控制地基标高。清理修整结束后立即组织勘察、设计、监理、甲方等单位对该施工段进行地基验槽，达到要求签字验收后立即进行垫层碇施工。3.1.5垫层施工施工前，再次检查基础轴线、标高、平面尺寸是否符合要求，尽快组织垫层施工，垫层施工关键是控制好标高位置。用模板制作垫层外轮廓，将垫层上标高测设于模板内侧。垫层栓按试验室配比换算成施工配合比，用搅拌站集中搅拌，翻斗车运输，混凝土到位后人工摊平，用平板振动器振捣密实，并用木抹子搓平。碇终凝后洒水养护，待强度达到1.2Mpa以上，方可进行下道工序施工。3.1.6独立基础施工3.1.6.1定位放线:测设定位轴线，将基础平血用墨线弹置于垫层上， 做为模板定位依据。3.1.6.2钢筋绑扎：1钢筋进场后，按厂家、规格、批号分别堆放，检查出厂合格证、准用证，并按规定取样复验，合格后方可使用。2钢筋加工过程中，下料除锈成型，各道工序，严格按照施工验收规范规定作业，成品钢筋分批挂牌堆放。3钢筋制作时，同规格的钢筋按不同长度长短搭配，统筹排料，断料时在操作平台上设置控制挡板，以保证下料长短一致。4钢筋加工的形状、尺寸符合设计要求，其偏差符合有关规范规定。5钢筋绑扎按构件的施工顺序，分类的钢筋由专人负责，运输过程中轻搬低放，以防变形。在绑扎之前仔细核对钢筋型号、肓径、形状、数量是否符合料单、料牌和图纸要求，审核无误后进行绑扎。绑扎采用22号镀锌铁丝。根据设计及规范要求划出钢筋位置线。基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。绑扎形式复杂的结构部位时，先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑轧钢筋的先后次序，已减少绑扎困难。钢筋网的绑扎。四周两行钢筋交叉点每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。6钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。7避雷系统的钢筋网和引下线在钢筋绑扎的同时焊接好，各种预埋件、管件、孔洞都处理好。8在口检的基础上报监理及业主验收，合格后进行下一道工序。3.1.6.3模板制作：1模板工程是钢筋栓工程的重要组成部分，特别是在现浇钢筋栓结构中占有主导地位。模板是保证栓在现浇过程中正确的形状和尺寸，在栓硬化过程进行防护和养护的工具，因此，模板和支架必须符 合下列规定：(1)保证工程结构各部位形状尺寸和相互关系的正确；(2)具有足够的强度、刚度和稳定性，能可靠承受新浇殓的自重和侧压力，以及在施工过程中所产生的荷载；(3)构造简单，装拆方便，并便于钢筋的绑扎与安装、確的浇筑及养护等工艺要求；(4)模板的接缝严密，不得漏浆。2根据该工程的自身特点，我们结合自身的施工经验，为保证工程的质量，决定本工程模板采用竹胶板制作安装，模板的加固与支撑系统采用巾48X3.5钢管及其配套的扣件，用钢管四周加固。并用钢管连成整体，将模板与基坑内壁用钢管顶紧，防止模板移位。模板安装完毕后，进行全面的质量检查，检查连接件、支承件等的紧固情况,随吋复核轴线位置、儿何尺寸、断面标高，做好记录；固定在模板上的预埋件、预留洞口不得遗漏，安装位置牢固准确，并经各专业工长、质检员签字填写好隐蔽记录。3.1.6.4地脚螺栓埋设：1为确保上部钢结构的施工顺利进行，确保地脚螺栓埋设精度要求，我们将加强三级检查制度，对轴线、中心线、相对位置、标高、螺栓型号反复核对，确保万无一失。为确保螺栓型号止确，发放角钢定位模板及地脚螺栓时，工人需执有领用中请，工程技术负责人签字后方可发放。碗浇筑后需对地脚螺栓平面位置、标高进行二次校核。2埋设总体方案：(1)螺栓平面位置控制方法：螺栓平面位置采用单层加固定位法，螺栓下部用定位模板与螺栓底部铁件焊接加固，并与基础模板可靠连接。(2)螺栓标高控制方法：扎设整体钢管架子，将定位钢板固定钢管架子上，定位钢板标高按设计要求，为减少不可避免的沉降，将 螺栓顶标高统一上提1cm。(1)螺栓埋设及固定：螺栓埋设前复验基础模板上轴线，无误后方可进行地脚螺栓埋设。用钢管搭设支架至合适标高，支架必须牢固可靠，将定位钢板与地脚螺栓配套后将定位钢板搁置于支架上，调整定位钢板轴线，无误后将定位钢板点焊于钢支架上固定。调整螺栓顶标高，用水准仪检查无误后用螺母上下将钢板拧紧。用水平尺调整地脚螺栓垂直度，用钢筋铁件对地脚螺栓下部进行定位。3.1.6.5殓浇筑1施丁前对原材料进行检验，水泥进行复验，合格后做栓试配，将试验室试配比换算成施工配合比进行配料o2浇筑混凝土之前，钢筋、预埋件必须办理隐蔽丁程验收，模板尺寸、轴线、标高复核无误。3搅拌栓时，先在搅拌机内加水空转数分钟，将积水倒掉，使拌筒充分湿润。搅拌第一盘吋考虑筒壁上的砂浆损失，石了用量减少一半，拌好的栓尽量卸净再搅拌下一盘。搅拌时严格控制水灰比及原材料用量，并安排专人计量。4本工程采用翻斗车运输混凝土。5栓运至浇筑地点符合浇筑时所规定的坍落度，如有离析现象必须在浇筑前进行二次搅拌。6浇筑栓前模板内的垃圾、泥土和钢筋上的油污等杂物，清除干净，且没有积水，同时把模板的缝隙和孔洞堵严。殓自高处倾落的自由高度不得超过2m。7浇筑栓连续进行，如必须间歇，其间歇时间尽量缩短，并在前层殓凝结之前将次层栓浇筑完毕。8栓浇筑时分层进行，每层30-40cm厚，四周均匀下料，用插入式振捣器捣固密实，螺旋式上升。采用振捣器捣实栓时，符合下列 规定：每一振点的振捣延续时间，使栓捣实(即表面呈现浮浆和不再沉落)。采用插入式振捣栓的移动间距不宜大于作用半径的1.5倍；振捣器距离模板不大于振捣器作用半径的1/2；并尽量避免碰撞钢筋、模板、预埋件。浇筑时，经常观察模板、支架、钢筋、预埋件的情况,当发现有变形移位时，立即停止浇筑，并在已浇筑的碇凝结前修整完好。9栓浇灌前对地脚螺栓丝扣部分进行包装保护，螺丝上黄色不透明胶带包住，浇筑殓吋，专人看守。10混凝土浇筑过程中，安排专人复核地脚螺栓的位置及标高，发现问题及时处理。11碗的自然养护。已浇筑完的確，加以覆盖和浇水，符合下列规定：在殓浇筑完毕后，在12小吋以内加以覆盖和浇水。碇的浇水养护日期不得小于7do浇水次数能保持具有足够的湿润状态。3.1.7基础验收：基础分段施工完后，由业主、监理、设计等单位共同进行验收，经质监部门核定合格后，进行基础回填土施工。3.1.8回填土1根据规划竖向布置图上的标高情况进行回填施工。2木工程的基坑回填土全部采用现场挖土回填。3本工程回填土采用铲车配合施工，蛙式打夯机夯实。土方回填前清除基底的垃圾、树根等杂物，抽除积水、淤泥等。对填方土料按设计要求验收后方可填入。填方施工过程中检查排水措施。4回填土的含水率保持适中，控制在5%左右，每层回填厚度不大于25cm并大体找平。5填方施工结束后，检查标高、边坡坡度、压实程度等，每层夯实后，须经过监理及建设单位验收合格后才可进行上层的回填施工。填土工程质量符合以下标准： 项序项目柱基基坑基槽挖方场地平整人工机械1标髙-50±30±50水准仪土控2项分层压实系数设计要求按规左方法H取样检杳或i"i观鉴1回填土料设计要求一定般2分层厚度及含水量设计要求水准仪及抽样检查项目3表而平整度202030用靠尺或水准仪允许偏并或允许值检验力法'
