施工电梯基础工程施工设计方案（二期)（最终版)

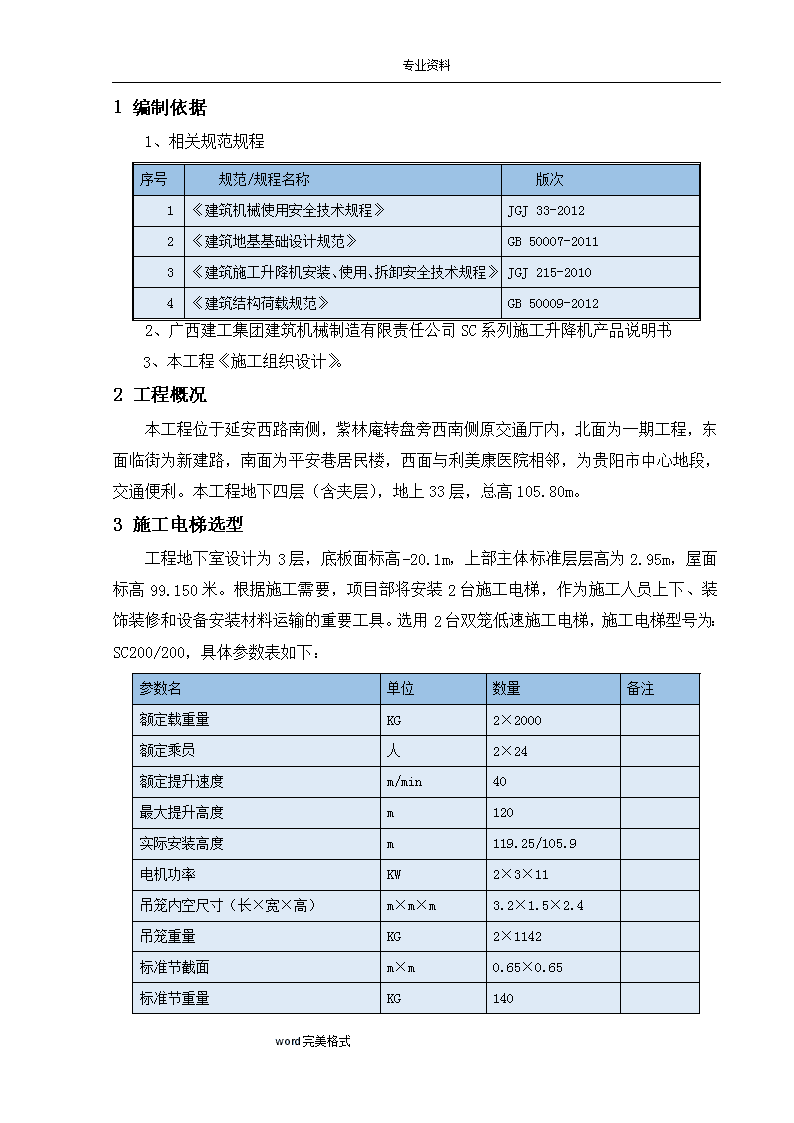

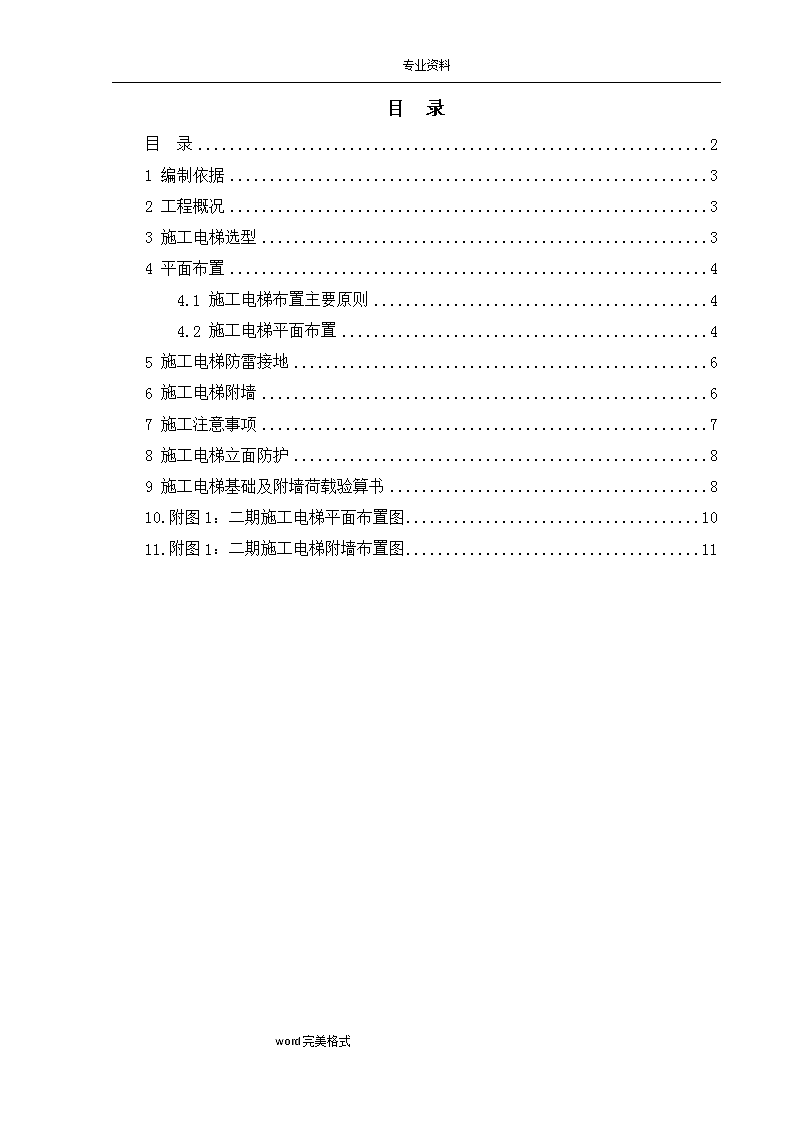

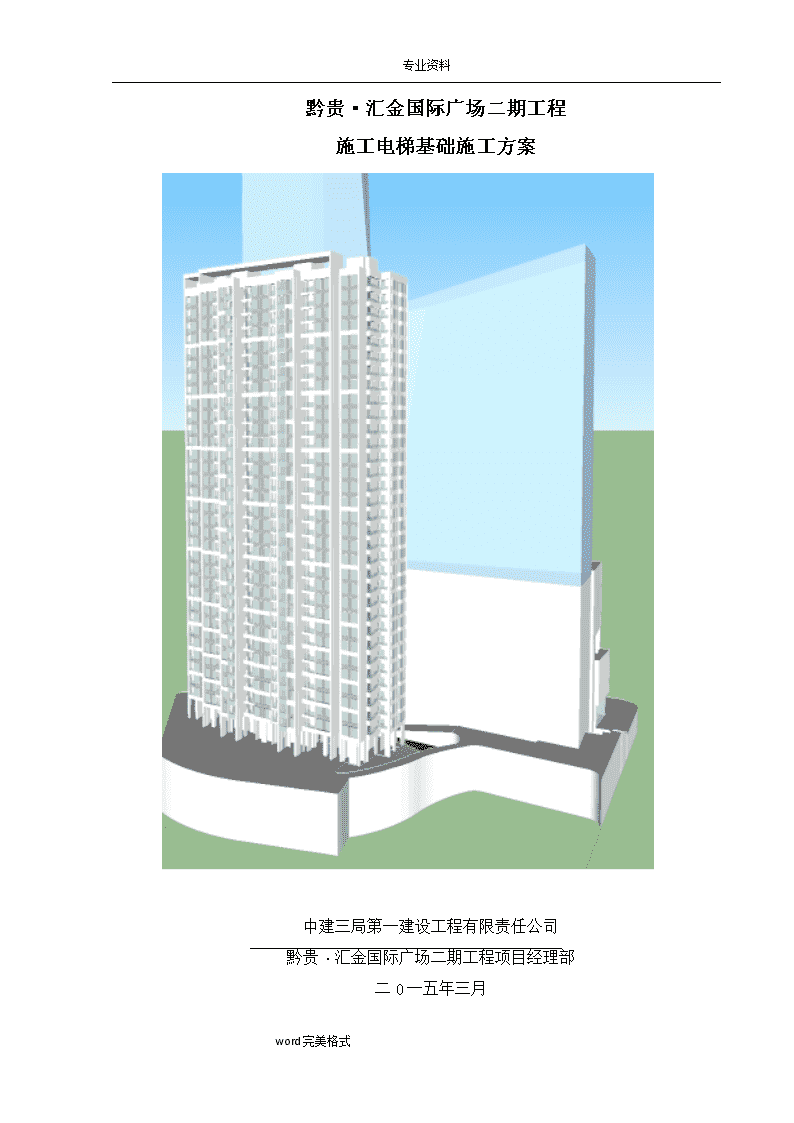

'专业资料黔贵·汇金国际广场二期工程施工电梯基础施工方案中建三局第一建设工程有限责任公司黔贵·汇金国际广场二期工程项目经理部二0一五年三月word完美格式 专业资料目录目录21编制依据32工程概况33施工电梯选型34平面布置44.1施工电梯布置主要原则44.2施工电梯平面布置45施工电梯防雷接地66施工电梯附墙67施工注意事项78施工电梯立面防护89施工电梯基础及附墙荷载验算书810.附图1：二期施工电梯平面布置图1011.附图1：二期施工电梯附墙布置图11word完美格式 专业资料1编制依据1、相关规范规程序号规范/规程名称版次1《建筑机械使用安全技术规程》JGJ33-20122《建筑地基基础设计规范》GB50007-20113《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-20104《建筑结构荷载规范》GB50009-20122、广西建工集团建筑机械制造有限责任公司SC系列施工升降机产品说明书3、本工程《施工组织设计》。2工程概况本工程位于延安西路南侧，紫林庵转盘旁西南侧原交通厅内，北面为一期工程，东面临街为新建路，南面为平安巷居民楼，西面与利美康医院相邻，为贵阳市中心地段，交通便利。本工程地下四层（含夹层），地上33层，总高105.80m。3施工电梯选型工程地下室设计为3层，底板面标高-20.1m，上部主体标准层层高为2.95m，屋面标高99.150米。根据施工需要，项目部将安装2台施工电梯，作为施工人员上下、装饰装修和设备安装材料运输的重要工具。选用2台双笼低速施工电梯，施工电梯型号为：SC200/200，具体参数表如下：参数名单位数量备注额定载重量KG2×2000额定乘员人2×24额定提升速度m/min40最大提升高度m120实际安装高度m119.25/105.9电机功率KW2×3×11吊笼内空尺寸（长×宽×高）m×m×m3.2×1.5×2.4吊笼重量KG2×1142标准节截面m×m0.65×0.65标准节重量KG140word完美格式 专业资料标准节长度m1.508附墙型号/普通附墙架对重KG无吊杠额定起重量KG180底笼最大尺寸m×m5.55×3.55外笼重量KG14804平面布置4.1施工电梯布置主要原则1、尽量使作业人员通过施工电梯垂直上下便利。2、保证建筑材料向各楼层运输畅通，运距较短，保证地下室施工材料的运输。3、施工电梯基础的地基稳固、可靠。4、施工电梯四周材料堆放方便，材料转运至楼层畅通、便利。5、施工电梯基础定位时，应注意电梯与结构边距离能便于悬挑外架搭设，与外架外排架距离保持200mm。4.2施工电梯平面布置1、考虑后期地下室及裙房施工的整体布置情况和人员、材料运输，1#施工电梯基础位于标高-6.75m的一期地下室顶板上，2#施工电梯基础位于底板上,标高-20.1m。2、根据施工电梯安装使用说明书，电梯吊笼尺寸为3.2m×1.5m×2.4m，施工电梯距离结构边按250mm考虑，施工电梯基础及洞口留置详见下图word完美格式 专业资料3、根据施工电梯使用说明书，所选用的SC200/200施工电梯基础平面尺寸为5600mm×4600mm，基础厚度350mm，具体如下图示：4、由于2#施工电梯需要供地下室材料运输，施工电梯需穿过3层地下室楼板楼板。结构施工时，地下室留7200×6000洞口，将梁板钢筋先预留并留设施工缝，然后安装使用施工电梯，等施工电梯使用完毕并拆除以后，再逐层将洞口封堵，预留洞口具体位置及尺寸如下图示：word完美格式 专业资料5、施工电梯靠外架边，主体结构施工时外架在施工区域断开：外架施工时按正常间距埋工字钢锚环，然后搭立杆，水平横杆与两边外架横杆搭接，施工时要注意两边的横杆不得伸入施工电梯区域；施工电梯安装时，将施工电梯门处横杆拆除，两侧架体搭设临边防护，然后安装施工电梯标准节和附墙等。5施工电梯防雷接地施工电梯防雷接地利用基础的接地装置，采用50×5镀锌扁铁将电梯基础和地下室接地钢筋相连，预埋螺栓与顶板钢筋焊接，形成防雷接地保护系统。接地用的钢筋均需焊通。连接导体搭接长度≥6d，焊缝必须饱满。防雷接地装置必须在地面以上按设计要求位置设测试点，接地装置的接地电阻值必须符合设计要求。6施工电梯附墙1、1#施工电梯附墙1#施工电梯基础位于地下室标高-6.75m顶板，根据施工电梯使用说明书，加高标准节时每隔9m安装一套附墙架，顶板距1层板6.6m，1层层高4.9m，2～33层层高2.95m，第一道附墙设置在1层，2层设置一道，2层以上每3层设置一道附墙，顶层设置一道。共附墙13次。具体情况见《二期施工电梯附墙布置图》。2、2#施工电梯附墙2#施工电梯基础位于地下室底板，施工电梯从地下室-3层开始附墙，一直到屋面。地下室楼层层高有4.5m、4.45m、6.0m，夹层5.05m，1层4.9m。2～33层层高为2.95m。附墙支撑第一道安装在地下室-2层板位置，自地下室-2层至2层板，每层均设置一道附墙支撑，2层以上附墙设置同1#施工电梯word完美格式 专业资料，共附墙16次。具体情况见《二期施工电梯附墙布置图》。3、根据施工电梯定位，导轨架中心距离标准层结构边距离为2900mm，因此施工电梯附墙采用施工电梯使用说明书中的长附墙架进行附墙，附墙支撑与预埋件采用M24的螺栓连接，扭紧力矩为300N·M。穿墙螺栓在混凝土浇筑后再用电钻开孔埋设，具体做法如下图示：4、由于施工电梯在地下室及裙房部分均为结构预留洞口，施工电梯附墙主要考虑在标准层部分的附着距离。根据设计图纸及附着杆件要求，在标准层部分施工电梯导轨架中心距离结构边为2900mm，施工电梯距结构边1300mm，电梯附着在结构梁上。而地下室及裙房部分，预留洞口位置则根据标准层最外边尺寸进行确定。7施工注意事项（1）基础施工时应认真校对基础及螺栓的轴线位置，偏差不得大于±5mm。word完美格式 专业资料（2）砼浇筑前埋设螺栓，位置要准确无误，浇筑C35混凝土。要控制砼表水平度不得大于1/1000。（3）砼浇筑完毕后及时用塑料薄膜覆盖养护，达到强度后即可安装双笼电梯。（4）附墙点螺栓孔用手电钻成孔，位置偏差不得大于10mm。（5）基础平面必须保证良好的排水。（6）后期地下室顶板回填前，将施工电梯基础与顶板一同做防水处理，然后一起进行回填覆盖，不影响建筑使用功能。（7）其余按电梯说明书规定执行8施工电梯立面防护（1）在施工电梯处用短横杆搭接搭设，搭设施工电梯门时拆除部分短横杆，以便施工电梯门的安装。施工电梯门处悬挑4根工字钢用于立杆搭设，每6层一挑。（2）施工电梯进出口位置采用模板、木枋搭设平台和通道，平台高度因附墙杆件的影响而定。（3）施工电梯双排架立面搭设横杆，间距1500，然后用模板、木枋将外侧外架立面（除电梯防护门位置）和临边防护全部封闭，再用广告布覆盖一层。具体做法如下图示：9施工电梯基础及附墙荷载验算书9.11#施工电梯基础承载力施工电梯型号为SC200/200，其荷载计算如下：（1）SC200/200型双笼施工电梯总重计算（-6.75~99.150米）：基础承载能力P=（吊笼重量+底笼重量+导轨架重量+对重重量+荷载）/1000×word完美格式 专业资料2.1（KN）=（2×1142+1480+93×109＋0+4000）/100×2.1=17901kg/100×2.1=375.9KN（2）根据电梯使用说明书，施工电梯基础地面承受的压力不小于0.15Mpa的压力。1#施工电梯在地下室顶板上做基础。顶板结构已根据施工电梯的荷载要求进行加强，并通过设计单位验算。地下室顶板混凝土强度等级为C40，地下室底板厚250mm，配筋为：面筋双向C16@100，底筋双向C14@150，可满足施工电梯基础承载力要求。9.22#施工电梯基础承载力施工电梯型号为SC200/200，其荷载计算如下：（1）SC200/200型双笼施工电梯总重计算（-20.100~99.150米）：基础承载能力P=（吊笼重量+底笼重量+导轨架重量+对重重量+荷载）/1000×2.1（KN）=（2×1142+1480+93×125＋0+4000）/100×2.1=19389kg/100×2.1=407.2KN（2）根据电梯使用说明书，施工电梯基础地面承受的压力不小于0.15Mpa的压力。2#施工电梯以地下室底板为基础，混凝土强度等级为C40。地下室底板厚2600mm。可满足施工电梯承载力要求。9.3附墙架受力计算根据施工电梯安装与使用说明书，附墙架对建筑物的作用力F计算公式为：其中：L—标准节中心距附着点的距离；B—两附着点的距离。施工电梯标准节中心距附着点的距离为2900mm，附墙架两个支点间距为650mm，则：130.6KN附墙的连接方式和螺栓等级由电梯公司进一步设计。word完美格式 专业资料10.附图1：二期施工电梯平面布置图word完美格式 专业资料11.附图1：二期施工电梯附墙布置图word完美格式'
