[山西]居民住宅楼桩基础工程施工设计方案

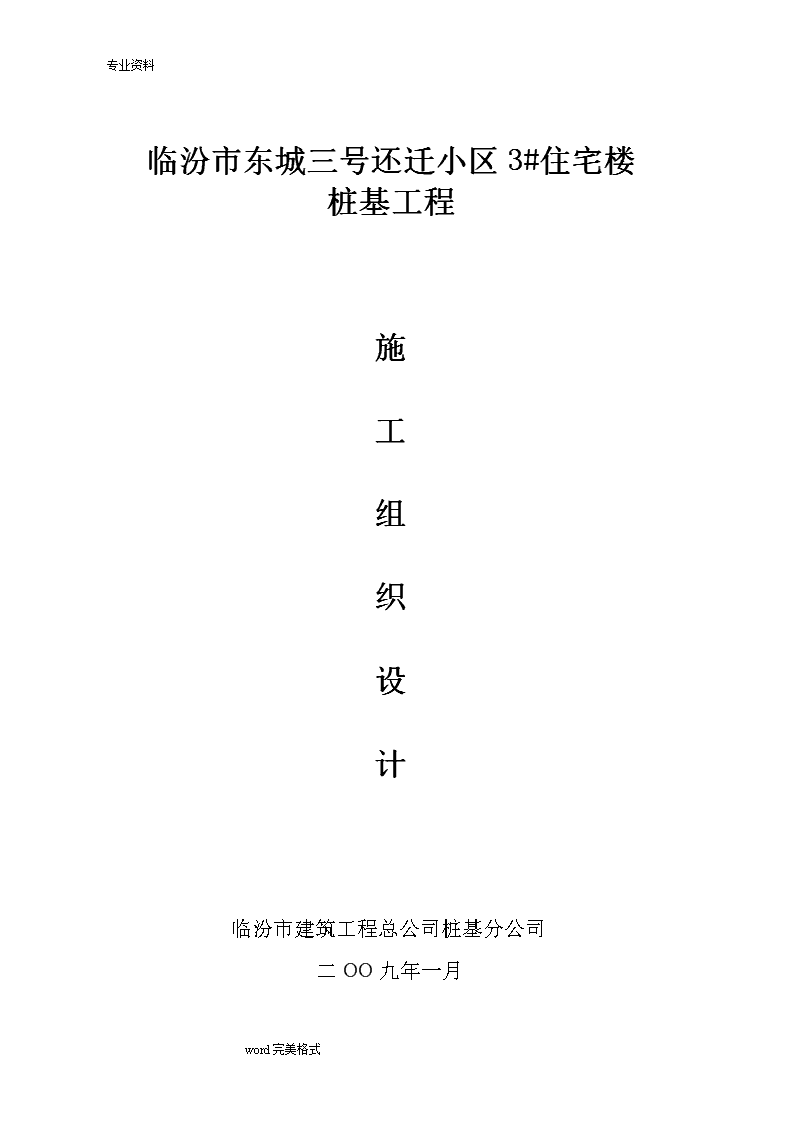

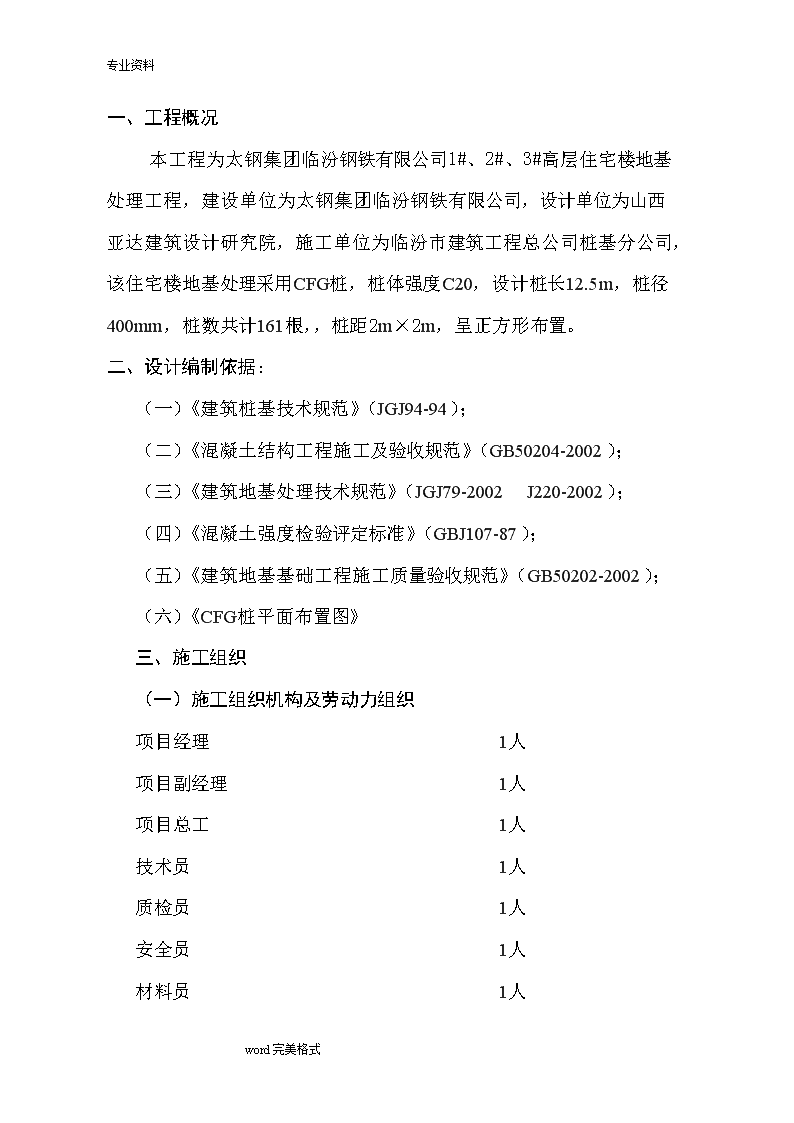

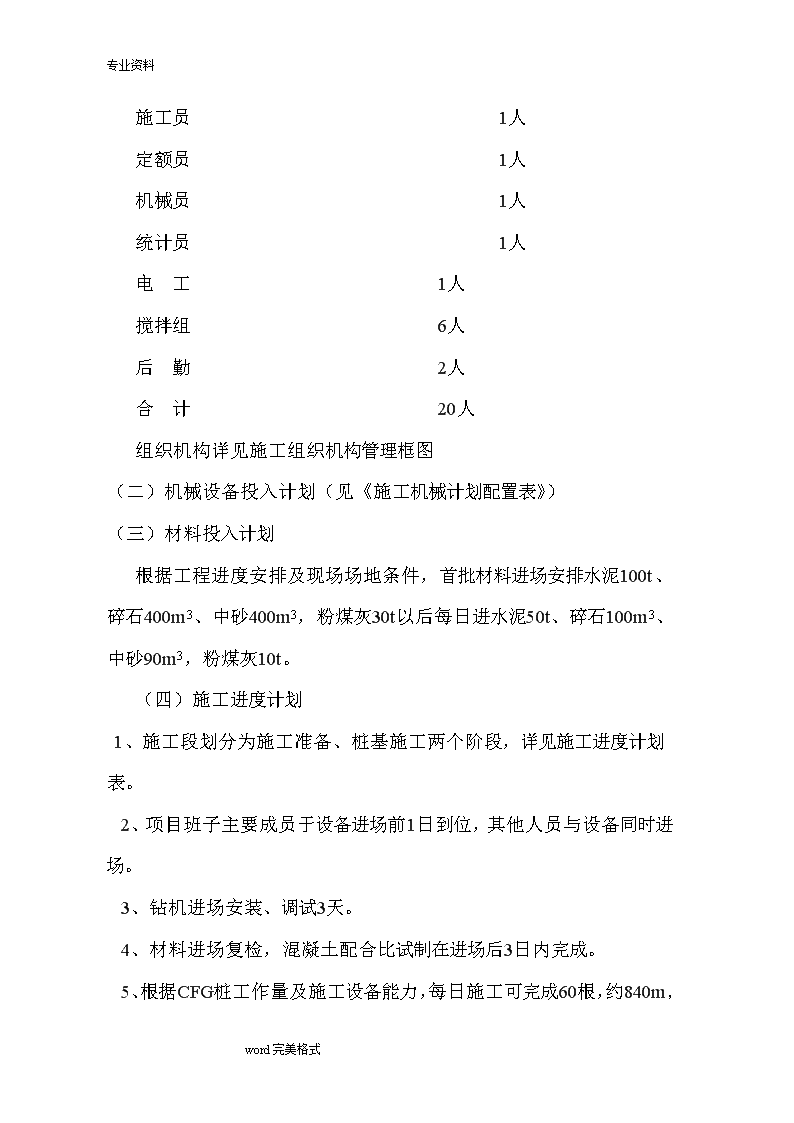

'专业资料临汾市东城三号还迁小区3#住宅楼桩基工程施工组织设计临汾市建筑工程总公司桩基分公司二OO九年一月word完美格式 专业资料一、工程概况本工程为太钢集团临汾钢铁有限公司1#、2#、3#高层住宅楼地基处理工程，建设单位为太钢集团临汾钢铁有限公司，设计单位为山西亚达建筑设计研究院，施工单位为临汾市建筑工程总公司桩基分公司,该住宅楼地基处理采用CFG桩，桩体强度C20，设计桩长12.5m，桩径400mm，桩数共计161根，，桩距2m×2m，呈正方形布置。二、设计编制依据：（一）《建筑桩基技术规范》（JGJ94-94）；（二）《混凝土结构工程施工及验收规范》（GB50204-2002）；（三）《建筑地基处理技术规范》（JGJ79-2002J220-2002）；（四）《混凝土强度检验评定标准》（GBJ107-87）；（五）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（六）《CFG桩平面布置图》三、施工组织（一）施工组织机构及劳动力组织项目经理1人项目副经理1人项目总工1人技术员1人质检员1人安全员1人材料员1人word完美格式 专业资料施工员1人定额员1人机械员1人统计员1人电　工1人搅拌组6人后　勤2人合　计20人组织机构详见施工组织机构管理框图（二）机械设备投入计划（见《施工机械计划配置表》）（三）材料投入计划根据工程进度安排及现场场地条件，首批材料进场安排水泥100t、碎石400m3、中砂400m3，粉煤灰30t以后每日进水泥50t、碎石100m3、中砂90m3，粉煤灰10t。（四）施工进度计划1、施工段划分为施工准备、桩基施工两个阶段，详见施工进度计划表。2、项目班子主要成员于设备进场前1日到位，其他人员与设备同时进场。3、钻机进场安装、调试3天。4、材料进场复检，混凝土配合比试制在进场后3日内完成。5、根据CFG桩工作量及施工设备能力，每日施工可完成60根，约840mword完美格式 专业资料，有效工期为24天。四、施工方案（一）工艺流程根据设计要求及地层情况，本次施工采用长螺旋钻孔，管内泵压混合料成桩工艺。工艺流程图见附图。（二）施工步骤本工程采用长螺旋钻机回转成孔，泵压混合料压力灌注成桩。1、钻进成孔采用ZD75型步履式长螺旋钻机一台，其工艺流程为：测量放线--桩机就位→稳定长螺旋双向矫正→慢速钻进→复查机架垂直度→继续钻进→做好记录→达到设计桩底标高为止。施工完毕后，根据现场情况，装载机铲泥时，铲台高10—20公分，保证桩质量。2、压灌成桩接通动力头上部高压胶管→边压灌边逐步提拔钻杆→继续压灌→逐渐提拔钻杆→直至设计桩顶标高上0.5m→停止压灌，将钻杆全部提出至钻头刚离开地面，停止动力头上升。（三）成孔工艺：1、定位放样依据《CFG桩平面布置图》及甲方提供控制点，由技术部专职人员按监理批准的测量放线方案，用全站仪结合图中尺寸进行放线定位。对轴线控制点埋设标志，且四周用混凝土固化30cm深。对桩位采用钢管打眼30－40cmword完美格式 专业资料深灌白灰作为标志，绘制测量复核签证单。经甲方或监理工程师认可无误后方可进行钻机就位。定位放样误差：轴线≤5mm；桩位≤10mm。2、钻机定位桩机就位必须铺垫平稳，立柱垂直稳定牢固，钻头对准桩位。检查钻头活门是否闭合后，进行钻机定位。钻机就位后必须平整稳固，在施工时不发生倾斜、移动，同时调整钻机水平。钻杆垂直度允许偏差不大于1％H，钻头尖应对准桩中心，其水平位置允许偏差±20mm。将高程引到可靠且便于施工和检查的位置处，将钻机垂直偏差，钻尖位置偏差和高程填写到《长螺旋钻孔泵压灌注砼（CFG）桩施工记录表》。3、钻进（1）开孔前必须检查钻头上的契型出料活门是否闭合，校核桩位孔口标高及桩孔编号，准确无误后，方可开钻。（2）将钻头靠钻杆自重压入土中后，钻进到1--2m后打开护套，如遇特殊地层（如含有砖头、瓦块、石头的杂填土），护套直到穿过该地层方可打开。（3）钻进过程中，机台应保持平衡，未达到设计标高不得反转或提升钻杆，如因特殊情况要提升钻杆或反转，应将钻杆提至表面，对钻头活门重新冲洗、疏通、闭合。（4）开始钻进或穿过软硬互层交界处时，应保证钻杆垂直，缓慢进入；在含有砖头、瓦块的杂填土层或含水量较大的软塑粘性土层中钻进时，应尽量减少钻杆晃动，以免扩大孔径。word完美格式 专业资料（5）钻进时，应注意观察电流值变化状态，当电流值接近140A时应及时提升排土，直至电流值变化在正常工作状态。（6）钻进过程中，操作人员要密切注意钻进情况，如遇卡钻，钻杆剧烈抖动，钻机偏斜等异常情况，应立即停钻，查明原因，采取相应措施后方可继续作业。（7）钻进至设计桩底标高后方可停钻。（四）成桩工艺1、混合料供应采用现场搅拌混合料，执行《混凝土结构工程施工质量验收规范》原材料如水泥、中(粗)砂、碎石、粉煤灰应有合格证，且在使用前由搅拌站先取样做原材料复验，并送至质量检测站做相应标号的混合料配合比，报送监理认可后，方可使用。混合料搅拌应严格按施工配合比，采用配料机自动化配料，精心搅拌。搅拌好的混合料卸至输送泵，要保证不混入杂物，料斗上架设网片（下雨时应设防雨蓬），由输送泵压灌成桩。2、混合料压灌成桩（1）当钻至设计桩底标高后，压灌之前几分钟，应先开动混凝土输送泵，提前将拌合好的混合料充满整个输送管道，并将拌好的混合料储满混凝土输送泵料斗，同时搅拌好一罐混合料备用。（2）压灌与钻杆提升配合好坏，将严重影响着桩的质量，当钻进至设计标高后，停止钻进，开始泵送混合料，当钻杆芯充满混合料后开始拔管，严禁先提管后送料。成桩的提升速度控制在2-3m/min。word完美格式 专业资料（3）提升压灌的过程中，如发现支腿下沉，立即停止提升，并调节钻机水平，方可继续压灌。（4）时刻保证管内充满混合料，钻具内无混合料严禁提升。（5）压灌时连续进行，泵斗内要有一定的混合料容量，混合料容量要高出进料口50mm以上，以防吸进空气。当泵斗混合料低于进料口时应及时通过口哨通知停止提升钻杆，待混合料搅拌好后再进行压灌、提钻。（6）控制最后一次灌入量，混合料面要高出桩顶0.5m。（7）认真填写《长螺旋钻孔泵压灌注砼（CFG）桩施工记录表》。（8）移动钻机至下一个桩位。五、确保工程质量的技术组织措施：（一）工程质量标准：1、原材料和混合料强度保证大于等于设计（C20）；2、成孔深度大于等于设计桩长+空桩；3、实际灌注混合料量不小于计算体积，平均充盈系数大于1.2；4、成桩合格率100％；5、桩垂直度偏差<1.0％H；6、桩位偏差：边桩≤0.25D，内部桩≤0.4D；7、成桩直径大于等于400mm；8、桩长大于等于设计桩长14m；9、单桩竖向承载力特征值Ra≥520KN；10、复合地基承载力特征值等于480kpa。word完美格式 专业资料（二）技术措施：1、桩基施工（1）桩位控制a、桩位放线由专人负责按设计进行放线。b、建立复核制度，放线过程中须有严格的复核制度，并做好记录。（2）钻机就位：要求钻机机座水平稳固，钻杆垂直误差不超过1％H，中心与桩中心一致。（3）混合料灌注前质量控制：a、原材料的检测：混合料供应采用现场拌制，原材料进场后，现场取样作原材料复验。并作相应标号的配合比，搅拌用水采用井水。b、混合料的配制：为保证混合料的强度达到设计要求，除保证原材料质量合格，还必须严格按配合比进行配料。搅拌时间必须大于1.5分钟，搅拌均匀，混合料的坍落度为160-200mm，坍落度过大、过小或离淅均不得灌注。（4）混合料灌注施工工程中的质量控制：a、由专职技术人员负责灌注和做好施工记录。b、由专人负责指挥开泵和提升钻杆，做到压灌协调。（5）桩头质量的控制a、钻杆提升压灌混合料一直到钻尖高出桩顶标高0.5m左右，方可停止泵送；b、保证输送管道畅通，钻杆内混合料可自动跌落；word完美格式 专业资料c、为防止发生窜孔现象，导致桩头下落，施工时采用隔排跳打的方式。d、经常检查排气阀是否正常工作，保证排气阀正常工作，防止桩体内产生空洞。（6）试块由技术员按标准制作，每台班一组，标准养护。（7）目前正值冬季，采用冬期施工方案，对原材料，施工用水及混凝土拌和物的温度定时测定，不能满足要求的采取有效措施。（8）坚持事后质量监控：a、彻底清洗现场使用的灌注工具及机械设备，保持干净，防止再次使用时影响灌注质量。b、做好内部资料整理：混合料灌注桩属隐蔽工程，现场施工记录是检查工程质量、分析事故原因的重要依据。整理内容如下：b1、各种材料的合格证及复验报告；b2、混合料配合比试验报告；b3、压灌桩作业原始记录；b4、试块数量及其强度试验报告；b5、质量评定表。（9）施工过程分三遍完成，每次弃土外运均将场地平整至原高程，对桩顶标高，用钢筋探测，如有问题及时调整。（三）组织措施1、强化全体施工、管理、服务人员的质量意识，树立“质量第一、质量是企业生命”的指导思想，开展“达标创优”word完美格式 专业资料活动，制定创优方针，开展全面质量管理，加强施工过程中的检查；2、执行工程质量责任终身制，项目经理为责任人，施工前应签定《项目工程质量责任书》；3、建立健全以项目经理、技术负责人、专职质检员为主的质量保证体系，做到现场质量工作事事有人管，人人有专职，办事有程序，检查有标准；4、建立健全安全质量管理责任制，使项目部所有职工都有明确的责任，形成一个严密的安全质量管理体系。认真做好工序质量自检、互检，经常进行质量情况分析，针对薄弱环节采取有效措施；5、建立健全各项管理制度；（1）技术交底制度；（2）取样见证制度；（3）技术复核制度；（4）质量检查验收制度；（5）技术资料归档制度。（四）管理措施1、全部人员进场后，进行设计交底、明确任务及质量要求，明确各自的岗位责任，做到以优质的岗位工作质量确保整体工程质量；2、严把原材料关，各项原材料进场使用前，应进行严格的质量检查，不合格材料决不允许使用，材料员、质检员持证上岗；3、建立健全岗位责任制度及质量检查控制体系，.制定严格的质量奖惩措施，实行质量一票否决制；word完美格式 专业资料4、严格控制混合料搅拌质量；5、成桩时应由施工人员和质检员同时控制钻杆提升速度，测量孔内混合料翻高，以保证埋深及混合料返浆高度，确保桩身质量和桩头质量。（五）资料管理1、在单桩工作完成后当日内，将下列各表或记录表整理好，并将《隐蔽工程验收记录》、《长螺旋钻孔泵压灌注混合料（CFG）桩施工记录表》、交到监理公司审查并签字。（1）《长螺旋钻孔泵压灌注混合料（CFG）桩施工记录表》（2）隐蔽验收记录；（3）技术复核记录；（4）技术交底记录（开工前）；2、在打桩施工完成后，十天内将下列表或记录送到技术组（1）混合料压灌桩分项工程质量检验评定表（保证项目全数检查，基本项目按桩数抽查10％，但不少于3根。桩位偏移及评定等级、核定等级）。（2）施工日志。六、安全施工管理措施：坚持“安全第一，预防为主”的方针，重视和加强安全施工管理工作，保障施工人员人身生命安全和施工设备良好运转是安全施工的重要组成部分，为此必须采取相应措施加强安全管理。word完美格式 专业资料（一）强化全体施工人员的安全意识，建立安全管理网络（见附件：安全管理网络图），设立专职安全员，负责现场安全专业管理，各作业班组设兼职安全员。真正做到安全时时有人抓，采取日抓、周查、月评比的方法，把群众性安全管理与领导管理结合起来；（二）施工现场建立安全管理小组，由主管生产负责人主持安全活动，建立专业检查、职工自检相结合制度，发现问题立即整改。建立安全管理资料，由专人负责，做到及时、准确、完整记录；（三）实行安全生产责任制，对各个班组每周进行一次评定，对安全管理先进小组进行物质奖励，落后小组进行严罚；（四）建立和健全职工安全培训教育制度，特殊工种人员必须做到持证上岗，未经安全培训教育合格者不得上岗作业（新技术、新工艺要在安全技术培育的同时培训安全技术）。执行每周一安全例会制度和班前安全活动。对全体施工人员进行安全技术知识、操作规程、设备性能的培训学习，贯彻党中央国务院及有关部门有关安全文明生产会议精神，落实安全生产岗位责任制及有关规章制度，定期对管理人员进行安全技术考核。（五）加强安全保证措施1、进入施工现场，人人必须戴安全帽，严禁赤脚、穿拖鞋和残疾病人及童工进入现场，严禁酒后施工作业；2、所有机械有专人操作，持证上岗，施工时操作人员要思想集中，不得擅离职守或将机械交给非操作人员操作；机械设备应由专人管理，非操作人员不得进入操作区进行操作；3word完美格式 专业资料、施工现场用电，实行三相五线制和三级配电两极保护，并有专业人员管理。遇到跳闸时，不得强行合闸，应排除故障后方可继续运行。4、吊车施工时就有专人指挥，严禁转臂范围内站人；5、现场大门口设门卫，禁止非生产人员入内，现场事故多发点设安全警示牌。七、工期的保证措施（一）技术措施1、严格按设计要求、施工规范组织施工，严格工序管理，保证各工序施工完全合格，坚决杜绝返工现象。2、优化钻头结构，优化钻进参数，提高钻进速度。3、加强钻进过程信息反馈，及时总结经验，发现问题及时解决。4、采用新技术、新工艺，新设备，提高施工进度。（二）组织措施1、组织管理水平高，施工经验丰富、有敬业精神的项目管理人员组成强有力的项目部。2、施工人员全部选择熟练工人足量到位，重要岗位人员做到持证上岗。3、组织性能良好的成孔、成桩设备，足量到位，关键设备（详见《施工机械计划配置表》）保证机具发挥最大的效率。4、现场配备一部装载机，以保证钻机有足够工作面，从而对提前工期起到很大的作用。5word完美格式 专业资料、加强施工调度，优化工序安排，努力提高成孔、成桩平行作业水平。6、做好原始施工记录，保证资料的准确性，以便及时发现事故隐患或其他信息，提高施工速度。7、准备充足的起动资金，以保证原材料及现场机械配件购买。8、协调好与周围单位的关系，协调好与政府职能部门的关系，最大程度的减少外部因素对工程进度的影响。9、项目经理部实行24小时值班制，以确保工程管理的连续性，避免不必要的停工。八、新设备、新技术的使用由于CFG桩施工工艺比较特殊，影响施工进度主要有两个因素：一是钻进的速度，二是灌注混合料的速度，为了提高施工速度，我公司采用了新设备、新技术。（一）新型钻头的使用根据多年的施工经验，我公司精心设计了一种钻头，在施工过程中钻进速度快，大大提高了施工速度，最重要的是解决了一个难点，因为CFG桩施工有一个难题：当桩端落在透水性好、水头高的砂土层中时，阀门两侧侧压力较大，阀门不容易打开，造成混合料的浪费，也影响了施工进度，采用了这种新钻头后，经过几个工程的试验，彻底解决了以上难题，缩短了施工工期，保证了工程质量。（二）大泵量输送泵的使用大泵量输送泵的使用，解决了灌注混合料慢的难题，我公司在施工中采用HBT-60砼输送泵，泵量大，缩短了灌注混合料的时间。word完美格式 专业资料（三）自动化配料采用自动配料机，原材料计量自动化，既保证了计量的准确性，又加快了施工进度。九、确保文明施工的组织措施（一）项目部设置文明施工管理机构，实行文明施工岗位责任制，在施工中严格按照国家、省、市文明礼貌施工规定执行；（二）工地所有人员必须偑有标有姓名、工程（职务）的胸卡；（三）现场生活区、材料堆放区、混合料搅拌站、道路、现场排水沟、排水设备能确保现场不积水；加强对施工现场用水、用电管理，严禁乱拉接电线。做到无常流水、常明灯；（四）现场办公室做到整洁有序、各项管理制度齐全。墙上悬挂岗位责任制、工程进度计划图、工程实际完成图、质量保证体系图、文明施工保证体系图等；（五）严格执行国家的法令、法规和临汾市场管理规定（平面管理、交通管理、物料管理、临建管理、水电管理、消防保卫管理、安全文明管理、生活卫生管理及其他管理），确保文明施工达标；（六）严格执行本单位内部对本工程制定的各项管理制度；（七）搞好职工宿舍和厨房的卫生，搞好生活区卫生，现场设厕所，设专人管理，所有人员不准随地大小便，不乱扔垃圾，每天至少清扫一次，地面无积水污垢；（八）禁止赌博，上班禁止喝酒；word完美格式 专业资料（九）制定环境保护措施，积极有效地减少对环境的污染，努力降低施工噪音对居民的影响。word完美格式 专业资料施工机械计划配置表序号设备名称型号数量产地制造年份功率使用部位1桩机KLB6252徐州2005220KW桩基2搅拌机JS5002陕西200537KW3配料机800型2陕西200520KW4装载机ZC50型1山东20065混凝土输送泵HBT6022005120KW6全站仪NTS-3521深圳2005测量桩位7水准仪Ds31杭州2005测量高程8氧割设备1太原2005设备维修9电焊机BX-3301上海2005设备维修word完美格式'
