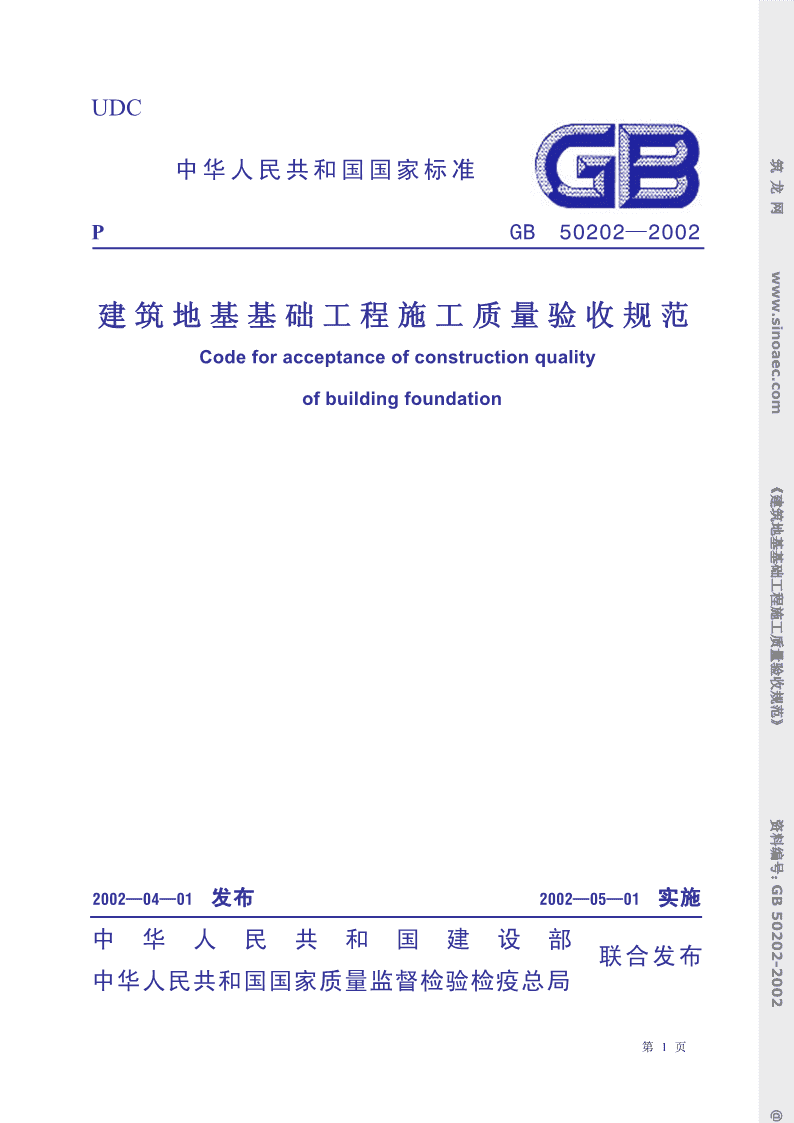

'@UDC筑中华人民共和国国家标准龙网PGB50202—2002www建筑地基基础工程施工质量验收规范.sinoaCodeforacceptanceofconstructionqualityec.coofbuildingfoundationm《建筑地基基础工程施工质量验收规范》资料编号:GB2002—04—01发布2002—05—01实施502中华人民共和国建设部02联合发布-20中华人民共和国国家质量监督检验检疫总局02第1页@ @筑龙网中华人民共和国国家标准w建筑地基基础工程施工质量验收规范ww.sinCodeforacceptanceofconstructionqualityoaecofbuildingfoundation.comGB50202-2002《建筑地基主编部门:上海市建设和管理委员会基础工批准部门:中华人民共和国建设部程施工施行日期:2002年5月1日质量验收规范》资料编号:GB502中国建筑资讯网02-202002北京02第2页@ @筑龙网关于发布国家标准《建筑地基基础工程施工质量验收规范》的通知ww建标[2002]79号w.sin根据建设部《关于印发〈一九九七年工程建设标准制订、修订计划〉的通知》(建oae标[1997]108号)的要求,上海市建设和管理委员会会同有关部门共同修订了《建筑地c.c基基础工程施工质量验收规范》。我部组织有关部门对该规范进行了审查,现批准om为国家标准,编号为GB50202—2002,自2002年5月1日起施行。其中,4.1.5、4.1.6、5.1.3、5.1.4、5.1.5、7.1.3、7.1.7为强制性条文,必须严格执行。原《地基与基础工《程施工及验收规范》GBJ202—83和《土方与爆破工程施工及验收规范》GBJ201—建83中有关“土方工程”部分同时废止。筑地基本规范由建设部负责管理和对强制性条文的解释,上海市基础工程公司负责具基础体技术内容的解释,建设部标准定额研究所组织中国计划出版社出版发行。工程施工质量验收规范》中华人民共和国建设部二○○二年四月一日资料编号:GB50202-2002第3页@ @前言筑龙本规范是根据建设部《关于印发〈一九九七年工程建设标准制订、修订计划〉网的通知》[建标(1997)108号]的要求,由上海建工集团总公司所属上海市基础工程公司会同有关单位共同对原国家标准《地基与基础工程施工及验收规范》GBJ202—83w修订而成的。ww在修订过程中,规范编制组开展了专题研究,进行了比较广泛的调查研究,总.sin结了多年的地基与基础工程设计、施工的经验,适当考虑了近几年已成熟应用的新oae技术,按照“验评分离、强化验收、完善手段、过程控制”的方针,进行全面修改,c.co形成了初稿,又以多种方式广泛征求了全国有关单位的意见,对主要问题进行了反m复修改,最后经审定定稿。本规范主要内容分8章,包括总则、术语、基本规定、地基、桩基础、土方工《程、基坑工程及工程验收等内容。其中土方工程是将原《土方与爆破工程施工及验建筑收规范》GBJ201—83中的土方工程内容予以修改后放入了本规范,基坑工程是为适地基应新的形势而增添的内容。基础本规范将来可能需要进行局部修订,有关局部修订的信息和条文内容将刊登在工程《工程建设标准化》杂志上。施工本规范以黑体字标志的条文为强制性条文,必须严格执行。质量为了提高规范质量,请各单位在执行本标准的过程中,注意总结经验,积累资验收料,随时将有关的意见和建议反馈给上海市基础工程公司(上海市江西中路406号、规范邮编:200002、E-mail:zgs@sfec.sh.cn),以供今后修订时参考。》本规范主编单位、参编单位和主要起草人:主编单位:上海市基础工程公司参编单位:中国建筑科学研究院地基所资中港三航设计研究院料编建设部综合勘察研究设计院号:G同济大学B5主要起草人:桂业琨叶柏荣吴春林李耀刚李耀良020陈希泉高宏兴郭书泰缪俊发李康俊2-20邱式中钱建敏刘德林02第4页@ @目次筑龙1总则.................................................................................................7网2术语.................................................................................................83基本规定.........................................................................................10w4地基................................................................................................11ww4.1一般规定..............................................................................11.sin4.2灰土地基..............................................................................11oae4.3砂和砂石地基............................................................................12c.co4.4土工合成材料地基.....................................................................12m4.5粉煤灰地基................................................................................134.6强夯地基..............................................................................14《4.7注浆地基..............................................................................14建筑4.8预压地基..............................................................................15地基4.9振冲地基..............................................................................16基础4.10高压喷射注浆地基...................................................................17工程4.11水泥土搅拌桩地基...................................................................17施工4.12土和灰土挤密桩复合地基.......................................................18质量4.13水泥粉煤灰碎石桩复台地基....................................................18验收4.14夯实水泥土桩复合地基...........................................................19规范4.15砂桩地基............................................................................20》5桩基础..............................................................................................215.1一般规定..............................................................................215.2静力压桩..............................................................................22资5.3先张法预应力管桩.....................................................................23料编5.4混凝土预制桩............................................................................24号:G5.5钢桩......................................................................................26B55.6混凝土灌注桩............................................................................270206土方工程.........................................................................................302-206.1一般规定..............................................................................30026.2土方开挖..............................................................................30第5页@ @6.3土方回填..............................................................................317基坑工程.........................................................................................33筑7.1一般规定..............................................................................33龙7.2排桩墙支护工程.........................................................................34网7.3水泥土桩墙支护工程.................................................................357.4锚杆及土钉墙支护工程.............................................................35w7.5钢或混凝土支撑系统.................................................................36ww7.6地下连续墙................................................................................37.sin7.7沉井与沉箱................................................................................38oae7.8降水与排水................................................................................40c.co8分部(子分部)工程质量验收.................................................................42m附录A地基与基础施工勘察要点..........................................................43A.1一般规定.............................................................................43《A.2天然地基基础基槽检验要点.....................................................43建筑A.3深基础施工勘察要点................................................................44地基A.4地基处理工程施工勘察要点.....................................................44基础A.5施工勘察报告............................................................................44工程附录B塑料排水带的性能......................................................................45施工本规范用词说明.........................................................................................46质量验收规范》资料编号:GB50202-2002第6页@ @1总则筑龙1.0.1为加强工程质量监督管理,统一地基基础工程施工质量的验收,保证工程质网量,制定本规范。1.0.2本规范适用于建筑工程的地基基础工程施工质量验收。w1.0.3地基基础工程施工中采用的工程技术文件、承包合同文件对施工质量验收的ww要求不得低于本规范的规定。.sin1.0.4本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套oae使用。c.co1.0.5地基基础工程施工质量的验收除应执行本规范外,尚应符合国家现行有关标m准规范的规定。《建筑地基基础工程施工质量验收规范》资料编号:GB50202-2002第7页@ @2术语筑龙2.0.1土工合成材料地基geosyntheticsfoundation网在土工合成材料上填以土(砂土料)构成建筑物的地基,土工合成材料可以是单层,也可以是多层。一般为浅层地基。w2.0.2重锤夯实地基heavytampingfoundationww利用重锤自由下落时的冲击能来夯实浅层填土地基,使表面形成一层较为均匀.sin的硬层来承受上部载荷。强夯的锤击与落距要远大于重锤夯实地基。oae2.0.3强夯地基dynamicconsolidationfoundationc.co工艺与重锤夯实地基类同,但锤重与落距要远大于重锤夯实地基。m2.0.4注浆地基groutingfoundation将配置好的化学浆液或水泥浆液,通过导管注入土体孔隙中,与土体结合,发《生物化反应,从而提高土体强度,减小其压缩性和渗透性。建筑2.0.5预压地基preloadingfoundation地基在原状土上加载,使土中水排出,以实现土的预先固结,减少建筑物地基后期基础沉降和提高地基承载力。按加载方法的不同,分为堆载预压、真空预压、降水预压工程三种不同方法的预压地基。施工2.0.6高压喷射注浆地基jetgroutingfoundation质量利用钻机把带有喷嘴的注浆管钻至土层的预定位置或先钻孔后将注浆管放至预验收定位置,以高压使浆液或水从喷嘴中射出,边旋转边喷射的浆液,使土体与浆液搅规范拌混合形成一固结体。施工采用单独喷出水泥浆的工艺,称为单管法;施工采用同》时喷出高压空气与水泥浆的工艺,称为二管法;施工采用同时喷出高压水、高压空气及水泥浆的工艺,称为三管法。2.0.7水泥土搅拌桩地基soil-cementmixedpilefoundation资利用水泥作为固化剂,通过搅拌机械将其与地基土强制搅拌,硬化后构成的地料编基。号:G2.0.8土与灰土挤密桩地基soil-limecompactedcolumnB5在原土中成孔后分层填以素土或灰土,并夯实,使填土压密,同时挤密周围土020体,构成坚实的地基。2-202.0.9水泥粉煤灰、碎石桩cementflyashgravelpile02用长螺旋钻机钻孔或沉管桩机成孔后,将水泥、粉煤灰及碎石混合搅拌后,泵第8页@ @压或经下料斗投入孔内,构成密实的桩体。2.0.10锚杆静压桩pressedpilebyanchorrod筑利用锚杆将桩分节压入土层中的沉桩工艺。锚杆可用垂直土锚或临时锚在混凝龙土底板、承台中的地锚。网www.sinoaec.com《建筑地基基础工程施工质量验收规范》资料编号:GB50202-2002第9页@ @3基本规定筑龙3.0.1地基基础工程施工前,必须具备完备的地质勘察资料及工程附近管线、建筑网物、构筑物和其他公共设施的构造情况,必要时应作施工勘察和调查以确保工程质量及临近建筑的安全。施工勘察要点详见附录A。w3.0.2施工单位必须具备相应专业资质,并应建立完善的质量管理体系和质量检验ww制度。.sin3.0.3从事地基基础工程检测及见证试验的单位,必须具备省级以上(含省、自治区、oae直辖市)建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格c.co证书。m3.0.4地基基础工程是分部工程,如有必要,根据现行国家标准《建筑工程施工质量验收统一标准》GB50300规定,可再划分若干个子分部工程。《3.0.5施工过程中出现异常情况时,应停止施工,由监理或建设单位组织勘察、设建筑计、施工等有关单位共同分析情况,解决问题,消除质量隐患,并应形成文件资料。地基基础工程施工质量验收规范》资料编号:GB50202-2002第10页@ @4地基筑龙4.1一般规定网4.1.1建筑物地基的施工应具备下述资料:1岩土工程勘察资料。ww2临近建筑物和地下设施类型、分布及结构质量情况。w.s3工程设计图纸、设计要求及需达到的标准,检验手段。ino4.1.2砂、石子、水泥、钢材、石灰、粉煤灰等原材料的质量、检验项目、批量和aec检验方法,应符合国家现行标准的规定。.com4.1.3地基施工结束,宜在一个间歇期后,进行质量验收,间歇期由设计确定。4.1.4地基加固工程,应在正式施工前进行试验段施工,论证设定的施工参数及加固效果。为验证加固效果所进行的载荷试验,其施加载荷应不低于设计载荷的2倍。《4.1.5对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注建筑浆地基、预压地基,其竣工后的结果(地基强度或承载力)必须达到设计要求的标准。地基222基检验数量,每单位工程不应少于3点,1000m以上工程,每100m至少应有1点,3000m础2工以上工程,每300m至少应有1点。每一独立基础下至少应有1点,基槽每20延米程施应有1点。工质4.1.6对水泥土搅拌桩复合地基、高压喷射注浆桩复合地基、砂桩地基、振冲桩复合量验地基、土和灰土挤密桩复合地基、水泥粉煤灰碎石桩复合地基及夯实水泥土桩复合地收规基,其承载力检验,数量为总数的0.5%~1%,但不应少于3处。有单桩强度检验要范》求时,数量为总数的0.5%~1%,但不应少于3根。4.1.7除本规范第4.1.5、4.1.6条指定的主控项目外,其他主控项目及一般项目可随意抽查,但复合地基中的水泥土搅拌桩、高压喷射注浆桩、振冲桩、土和灰土挤密桩、水泥粉煤灰碎石桩及夯实水泥土桩至少应抽查20%。资料4.2灰土地基编号:G4.2.1灰土土料、石灰或水泥(当水泥替代灰土中的石灰时)等材料及配合比应符合B5设计要求,灰土应搅拌均匀。0204.2.2施工过程中应检查分层铺设的厚度、分段施工时上下两层的搭接长度、夯实2-2时加水量、夯压遍数、压实系数。0024.2.3施工结束后,应检验灰土地基的承载力。第11页@ @4.2.4灰土地基的质量验收标准应符合表4.2.4的规定。表4.2.4灰土地基质量检验标准允许偏差或允许值项序检查项目检查方法筑单位数值龙主1地基承载力设计要求按规定方法网控2配合比设计要求按拌和时的体积比项目3压实系数设计要求现场实测w1石灰粒径mm≤5筛分法ww一2土料有机质含量%≤5试验室焙烧法.s般in3土颗粒粒径mm≤15筛分法o项ae目4含水量(与要求的最优含水量比较)%±2烘干法c.c5分层厚度偏差(与设计要求比较)mm±50水准仪om4.3砂和砂石地基《4.3.1砂、石等原材料质量、配合比应符合设计要求,砂、石应搅拌均匀。建筑4.3.2施工过程中必须检查分层厚度、分段施工时搭接部分的压实情况、加水量、地基压实遍数、压实系数。基础4.3.3施工结束后,应检验砂石地基的承载力。工程4.3.4砂和砂石地基的质量验收标准应符合表4.3.4的规定。施表4.3.4砂及砂石地基质量检验标准工质允许偏差或允许值量项序检查项目检查方法验单位数值收主1地基承载力设计要求按规定方法规范控检查拌和时的体积》2配合比设计要求项比或重量比目3压实系数设计要求现场实测1砂石料有机质含量%≤5焙烧法一2砂石料含泥量%≤5水洗法资般料3石料粒径mm≤100筛分法编项号目4含水量(与最优含水量比较)%±2烘干法:G5分层厚度(与设计要求比较)mm±50水准仪B50204.4土工合成材料地基2-2004.4.1施工前应对土工合成材料的物理性能(单位面积的质量、厚度、比重)、强度、2第12页@ @2延伸率以及土、砂石料等做检验。土工合成材料以100m为一批,每批应抽查5%。4.4.2施工过程中应检查清基、回填料铺设厚度及平整度、土工合成材料的铺设方筑向、接缝搭接长度或缝接状况、土工合成材料与结构的连接状况等。龙4.4.3施工结束后,应进行承载力检验。网4.4.4土工合成材料地基质量检验标准应符合表4.4.4的规定。表4.4.4土工合成材料地基质量检验标准允许偏差或允许值w项序检查项目检查方法w单位数值w置于夹具上做拉伸试验.s主1土工合成材料强度%≤5i(结果与设计标准相比)n控oa置于夹具上做拉伸试验e项2土工合成材料延伸率%≤3c(结果与设计标准相比).c目o3地基承载力设计要求按规定方法m一1土工合成材料搭接长度mm≥300用钢尺量般2土石料有机质含量%≤5焙烧法项3层面平整度mm≤20用2m靠尺《目4每层铺设厚度mm±25水准仪建筑地4.5粉煤灰地基基基础4.5.1施工前应检查粉煤灰材料,并对基槽清底状况、地质条件予以检验。工程4.5.2施工过程中应检查铺筑厚度、碾压遍数、施工含水量控制、搭接区碾压程度、施工压实系数等。质量4.5.3施工结束后,应检验地基的承载力。验收4.5.4粉煤灰地基质量检验标准应符合表4.5.4的规定。规范表4.5.4粉煤灰地基质量检验标准》允许偏差或允许值项序检查项目检查方法单位数值主1压实系数设计要求现场实测控项资2地基承载力设计要求按规定方法料目编号1粉煤灰粒径mm0.001~2.000过筛一:2氧化铝及二氧化硅含量%≥70试验室化学分析G般B3烧失量%≤12试验室烧结法5项04每层铺筑厚度mm±50水准仪2目05含水量(与最优含水量比较)%±2取样后试验室确定2-2002第13页@ @4.6强夯地基4.6.1施工前应检查夯锤重量、尺寸,落距控制手段,排水设施及被夯地基的土质。筑4.6.2施工中应检查落距、夯击遍数、夯点位置、夯击范围。龙网4.6.3施工结束后,检查被夯地基的强度并进行承载力检验。4.6.4强夯地基质量检验标准应符合表4.6.4的规定。表4.6.4强夯地基质量检验标准w允许偏差或允许值w项序检查项目检查方法w单位数值.s主in1地基强度设计要求按规定方法o控ae项c2地基承载力设计要求按规定方法.c目oml夯锤落距mm±300钢索设标志一2锤重kg±100称重般3夯击遍数及顺序设计要求计数法项4夯点间距mm±500用钢尺量《目5夯击范围(超出基础范围距离)设计要求用钢尺星建筑6前后两遍间歇时间设计要求地基基础4.7注浆地基工程4.7.1施工前应掌握有关技术文件(注浆点位置、浆液配比、注浆施工技术参数、检施工测要求等)。浆液组成材料的性能应符合设计要求,注浆设备应确保正常运转。质量验4.7.2施工中应经常抽查浆液的配比及主要性能指标,注浆的顺序、注浆过程中的收规压力控制等。范》4.7.3施工结束后,应检查注浆体强度、承载力等。检查孔数为总量的2%~5%,不合格率大于或等于20%时应进行二次注浆。检验应在注浆后15d(砂土、黄土)或60d(粘性土)进行。4.7.4注浆地基的质量检验标准应符合表4.7.4的规定。资料编号:GB50202-2002第14页@ @表4.7.4注浆地基质量检验标准允许偏差或允许值项序检查项目检查方法单位数值筑查产品合格证书水泥设计要求龙或抽样送检网注浆用砂:粒径mm<2.5细度模数<2.0试验室试验含泥量及有机%<3原物含量ww材注浆用粘土:塑性指数>14w主1料粘粒含量%>25.s控试验室试验in检含砂量%<5o项a验有机物含量%<3e目c粉煤灰:细度不粗于同时使用的水泥.c试验室试验o烧失量%<3m水玻璃:模数2.5~3.3抽样送检查产品合格证书其他化学浆液设计要求或抽样送检《2注浆体强度设计要求取样检验建3地基承载力设计要求按规定方法筑地一1各种注浆材料称量误差%<3抽查基般2注浆孔位mm±20用钢尺量基础项3注浆孔深mm±100量测注浆管长度工目4注浆压力(与设计参数比)%±10检查压力表读数程施工质4.8预压地基量验收4.8.1施工前应检查施工监测措施,沉降、孔隙水压力等原始数据,排水设施,砂规范井(包括袋装砂井)、塑料排水带等位置。塑料排水带的质量标准应符合本规范附录B》的规定。4.8.2堆载施工应检查堆载高度、沉降速率。真空预压施工应检查密封膜的密封性能、真空表读数等。资4.8.3施工结束后,应检查地基土的强度及要求达到的其他物理力学指标,重要建料编筑物地基应做承载力检验。号:G4.8.4预压地基和塑料排水带质量检验标准应符合表4.8.4的规定。B50202-2002第15页@ @表4.8.4预压地基和塑料排水带质量检验标准允许偏差或允许值项序检查项目检查方法单位数值筑主1预压载荷%≤2水准仪龙控根据设计要求采2固结度(与设计要求比)%≤2网项用不同的方法目3承载力或其他性能指标设计要求按规定方法1沉降速率(与控制值比)%±10水准仪2砂井或塑料排水带位置mm±100用钢尺量w一w插入时用经纬仪w般3砂井或塑料排水带插入深度mm±200检查.s项in4插入塑料排水带时的回带长度mm≤500用钢尺量o目a5塑料排水带或砂井高出砂垫层距离mm≥200用钢尺量ec6插入塑料排水带的回带根数%<5目测.co注:如真空预压,主控项目中预压载荷的检查为真空度降低值<2%。m4.9振冲地基《4.9.1施工前应检查振冲器的性能,电流表、电压表的准确度及填料的性能。建筑4.9.2施工中应检查密实电流、供水压力、供水量、填料量、孔底留振时间、振冲地基点位置、振冲器施工参数等(施工参数由振冲试验或设计确定)。基础4.9.3施工结束后,应在有代表性的地段做地基强度或地基承载力检验。工程施4.9.4振冲地基质量检验标准应符合表4.9.4的规定。工表4.9.4振冲地基质量检验标准质量允许偏差或允许值验项序检查项目检查方法单位数值收规1填料粒径设计要求抽样检查范》主密实电流(粘性土)A50~55电流表读数控密实电流(砂性土或粉土)A40~502项(以上为功率30kW振冲器)目密实电流(其他类型振冲器)A01.5~2.0电流表读数,A0资为空振电流料3地基承载力设计要求按规定方法编号1填料含泥量%<5抽样检查:一G2振冲器喷水中心与孔径中心偏差mm≤50用钢尺量B般3成孔中心与设计孔位中心偏差mm≤100用钢尺量5项04桩体直径mm<50用钢尺量2目025孔深mm±200量钻杆或重锤测-2002第16页@ @4.10高压喷射注浆地基4.10.1施工前应检查水泥、外掺剂等的质量,桩位,压力表、流量表的精度和灵敏筑度,高压喷射设备的性能等。龙网4.10.2施工中应检查施工参数(压力、水泥浆量、提升速度、旋转速度等)及施工程序。4.10.3施工结束后,应检验桩体强度、平均直径、桩身中心位置、桩体质量及承载ww力等。桩体质量及承载力检验应在施工结束后28d进行。w.s4.10.4高压喷射注浆地基质量检验标准应符合表4.10.4的规定。ino表4.10.4高压喷射注浆地基质量检验标准ae允许偏差或允许值c项序检查项目检查方法.c单位数值om主1水泥及外掺剂质量符合出厂要求查产品合格证书或抽样送检控2水泥用量设计要求查看流量表及水泥浆水灰比项3桩体强度或完整性检验设计要求按规定方法目4地基承载力设计要求按规定方法《建1钻孔位置mm≤50用钢尺量筑2钻孔垂直度%≤1.5经纬仪测钻杆或实测地基一3孔深mm±200用钢尺量基般4注浆压力按设定参数指标查看压力表础工项5桩体搭接mm>200用钢尺量程目6桩体直径mm≤50开挖后用钢尺量施工开挖后桩顶下500mm处用质7桩身中心允许偏差≤0.2D钢尺量,D为桩径量验收规4.11水泥土搅拌桩地基范》4.11.1施工前应检查水泥及外掺剂的质量、桩位、搅拌机工作性能及各种计量设备完好程度(主要是水泥浆流量计及其他计量装置)。4.11.2施工中应检查机头提升速度、水泥浆或水泥注入量、搅拌桩的长度及标高。资4.11.3施工结束后,应检查桩体强度、桩体直径及地基承载力。料编4.11.4进行强度检验时,对承重水泥土搅拌桩应取90d后的试件;对支护水泥土搅号:G拌桩应取28d后的试件。B54.11.5水泥土搅拌桩地基质量检验标准应符合表4.11.5的规定。0202-2002第17页@ @表4.11.5水泥土搅拌桩地基质量检验标准允许偏差或允许值项序检查项目检查方法单位数值筑主1水泥及外掺剂质量设计要求查产品合格证书或抽样送检龙控2水泥用量参数指标查看流量计网项3桩体强度设计要求按规定办法目4地基承载力设计要求按规定办法1机头提升速度m/min≤0.5量机头上升距离及时间2桩底标高mm±200测机头深度ww一+100水准仪(最上部500mm不计w3桩顶标高mm.般-50入)sin项4桩位偏差mm<50用钢尺量oa目5桩径<0.04D用钢尺量,D为桩径ec6垂直度%≤1.5经纬仪.com7搭接mm>200用钢尺量4.12土和灰土挤密桩复合地基《4.12.1施工前应对土及灰土的质量、桩孔放样位置等做检查。建筑4.12.2施工中应对桩孔直径、桩孔深度、夯击次数、填料的含水量等做检查。地基4.12.3施工结束后,应检验成桩的质量及地基承载力。基础工4.12.4土和灰土挤密桩地基质量检验标准应符合表4.12.4的规定。程表4.12.4土和灰土挤密桩地基质量检验标准施工允许偏差或允许值项序检查项目检查方法质单位数值量验主1桩体及桩间土干密度设计要求现场取样检查收控2桩长mm+500测桩管长度或垂球测孔深规范项3地基承载力设计要求按规定的方法》目4桩径mm-20用钢尺量1土料有机质含量%≤5试验室焙烧法一2石灰粒径mm≤5筛分法般满堂布桩≤0.40D3桩位偏差用钢尺量,D为桩径资项条基布桩≤0.25D料目4垂直度%≤1.5用经纬仪测桩管编号5桩径mm-20用钢尺量:G注:桩径允许偏差负值是指个别断面。B5024.13水泥粉煤灰碎石桩复合地基02-24.13.1水泥、粉煤灰、砂及碎石等原材料应符合设计要求。0024.13.2施工中应检查桩身混合料的配合比、坍落度和提拔钻杆速度(或提拔套管速第18页@ @度)、成孔深度、混合料灌入量等。4.13.3施工结束后,应对桩顶标高、桩位、桩体质量、地基承载力以及褥垫层的质筑量做检查。龙4.13.4水泥粉煤灰碎石桩复合地基的质量检验标准应符合表4.13.4的规定。网表4.13.4水泥粉煤灰碎石桩复合地基质量检验标准允许偏差或允许值项序检查项目检查方法单位数值w主1原材料设计要求查产品合格证书或抽样送检ww控2桩径mm-20用钢尺量或计算填料量.s项3桩身强度设计要求查28d试块强度ino目4地基承载力设计要求按规定的办法ae1桩身完整性按桩基检测技术规范按桩基检测技术规范c.c一满堂布桩≤0.40Do2桩位偏差用钢尺量,D为桩径m般条基布桩≤0.25D项3桩垂直度%≤1.5用经纬仪测桩管目4桩长mm+l00测桩管长度或垂球测孔深5褥垫层夯填度≤0.9用钢尺量《建注:1夯填度指夯实后的褥垫层厚度与虚体厚度的比值。筑2桩径允许偏差负值是指个别断面。地基基础4.14夯实水泥土桩复合地基工程施4.14.1水泥及夯实用土料的质量应符合设计要求。工质4.14.2施工中应检查孔位、孔深、孔径、水泥和土的配比、混合料含水量等。量验4.14.3施工结束后,应对桩体质量及复合地基承载力做检验,褥垫层应检查其夯填收规度。范》4.14.4夯实水泥土桩的质量检验标准应符合表4.14.4的规定。4.14.5夯扩桩的质量检验标准可按本节执行。资料编号:GB50202-2002第19页@ @表4.14.4夯实水泥土桩复合地基质量检验标准允许偏差或允许值项序检查项目检查方法单位数值筑主1桩径mm-20用钢尺量龙控2桩长mm+500测桩孔深度网项3桩体干密度设计要求现场取样检查目4地基承载力设计要求按规定的方法1土料有机质含量%≤5焙烧法2含水量(与最优含水量比)%±2烘干法ww3土料粒径mm≤20筛分法w一.查产品质量合格s般4水泥质量设计要求in证书或抽样送检o项a满堂布桩≤0.40D用钢尺量,D为桩e目5桩位偏差c.条基布桩≤0.25D径co6桩孔垂直度%≤1.5用经纬仪测桩管m7褥垫层夯填度≤0.9用钢尺量注:见表4.13.4。《建4.15砂桩地基筑地4.15.1施工前应检查砂料的含泥量及有机质含量、样桩的位置等。基基4.15.2施工中检查每根砂桩的桩位、灌砂量、标高、垂直度等。础工4.15.3施工结束后,应检验被加固地基的强度或承载力。程施工4.15.4砂桩地基的质量检验标准应符合表4.15.4的规定。质表4.15.4砂桩地基的质量检验标准量验允许偏差或允许值收项序检查项目检查方法单位数值规范主1灌砂量%≥95实际用砂量与计算体积比》控2地基强度设计要求按规定方法项目3地基承载力设计要求按规定方法1砂料的含泥量%≤3试验室测定一2砂料的有机质含量%≤5焙烧法资般料3桩位mm≤50用钢尺量编项4砂桩标高mm±150水准仪号目:5垂直度%≤1.5经纬仪检查桩管垂直度GB50202-2002第20页@ @5桩基础筑龙5.1一般规定网5.1.1桩位的放样允许偏差如下:群桩20mm;ww单排桩10mm。w.s5.1.2桩基工程的桩位验收,除设计有规定外,应按下述要求进行:ino1当桩顶设计标高与施工场地标高相同时,或桩基施工结束后,有可能对桩位aec进行检查时,桩基工程的验收应在施工结束后进行。.com2当桩顶设计标高低于施工场地标高,送桩后无法对桩位进行检查时,对打入桩可在每根桩桩顶沉至场地标高时,进行中间验收,待全部桩施工结束,承台或底板开挖到设计标高后,再做最终验收。对灌注桩可对护筒位置做中间验收。《5.1.3打(压)入桩(预制混凝土方桩、先张法预应力管桩、钢桩)的桩位偏差,必须符建筑合表5.1.3的规定。斜桩倾斜度的偏差不得大于倾斜角正切值的15%(倾斜角系桩的纵地基向中心线与铅垂线间夹角)。基础表5.1.3预制桩(钢桩)桩位的允许偏差(mm)工程项项目允许偏差施盖有基础梁的桩:工质1(1)垂直基础梁的中心线100+0.01H量(2)沿基础梁的中心线150+0.01H验收2桩数为1~3根桩基中的桩100规3桩数为4~16根桩基中的桩1/2桩径或边长范》桩数大于16根桩基中的桩:4(1)最外边的桩1/3桩径或边长(2)中间桩1/2桩径或边长注:H为施工现场地面标高与桩顶设计标高的距离。资料5.1.4灌注桩的桩位偏差必须符合表5.1.4的规定,桩顶标高至少要比设计标高高出编号0.5m,桩底清孔质量按不同的成桩工艺有不同的要求,应按本章的各节要求执行。每:G浇注50m3必须有1组试件,小于50m3的桩,每根桩必须有1组试件。B50202-2002第21页@ @表5.1.4灌注桩的平面位置和垂直度的允许偏差桩位允许偏差(mm)桩径允许垂直度序1~3根、单排桩基条形桩基沿中心成孔方法偏差允许偏差筑号垂直于中心线方向线方向和群桩基(mm)(%)龙和群桩基础的边桩础的中间桩网泥浆护壁D≤1000mm±50D/6,且不大于100D/4,且不大于1501<1钻孔桩D>1000mm±50100+0.01H150+0.01H套管成孔D≤500mm701502-20<1灌注桩D>500mm100150ww3千成孔灌注桩-20<170150w混凝土护壁+50<0.550150.s4人工挖孔桩in钢套管护壁+50<1100200oa注:1桩径允许偏差的负值是指个别断面。ec2采用复打、反插法施工的桩,其桩径允许偏差不受上表限制。.co3H为施工现场地面标高与桩顶设计标高的距离,D为设计桩径。m5.1.5工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂,成桩质量可靠性低的灌注桩,应采用静载荷试验的方法进行检验,检验桩数不应少《建于总数的1%,且不应少于3根,当总桩数少于50根时,不应少于2根。筑地5.1.6桩身质量应进行检验。对设计等级为甲级或地质条件复杂,成检质量可靠性基基低的灌注桩,抽检数量不应少于总数的30%,且不应少于20根;其他桩基工程的抽础工程检数量不应少于总数的20%,且不应少于10根;对混凝土预制桩及地下水位以上且施工终孔后经过核验的灌注桩,检验数量不应少于总桩数的10%,且不得少于10根。每质量个柱子承台下不得少于1根。验收5.1.7对砂、石子、钢材、水泥等原材料的质量、检验项目、批量和检验方法,应规范符合国家现行标准的规定。》5.1.8除本规范第5.1.5、5.1.6条规定的主控项目外,其他主控项目应全部检查,对一般项目,除已明确规定外,其他可按20%抽查,但混凝土灌注桩应全部检查。5.2静力压桩资料5.2.1静力压桩包括锚杆静压桩及其他各种非冲击力沉桩。编号5.2.2施工前应对成品桩(锚杆静压成品桩一般均由工厂制造,运至现场堆放)做外:GB观及强度检验,接桩用焊条或半成品硫磺胶泥应有产品合格证书,或送有关部门检50验,压桩用压力表、锚杆规格及质量也应进行检查。硫磺胶泥半成品应每100kg做202一组试件(3件)。-205.2.3压桩过程中应检查压力、桩垂直度、接桩间歇时间、桩的连接质量及压入深02第22页@ @度。重要工程应对电焊接桩的接头做10%的探伤检查。对承受反力的结构应加强观测。筑5.2.4施工结束后,应做桩的承载力及桩体质量检验。龙5.2.5锚杆静压桩质量检验标准应符合表5.2.5的规定。网表5.2.5静力压桩质量检验标准允许偏差或允许值项序检查项目检查方法单位数值w主1桩体质量检验按基桩检测技术规范按基桩检测技术规范ww控2桩位偏差见本规范表5.1.3用钢尺量.s项ino目3承载力按基桩检测技术规范按基桩检测技术规范aec.c成品桩质量:外观表面平整,颜色均匀,掉直观om角深度<l0mm,蜂窝面1积小于总面积0.5%外形尺寸见本规范表5.4.5见本规范表5.4.5强度满足设计要求查产品合格证书或钻芯试《压建筑2硫磺胶泥质量(半成品)设计要求查产品合格证书或抽样送检地一电焊接桩:焊缝质量见本规范表5.5.4—2见本规范表5.5.4—2基基般电焊结束后min>1.0秒表测定础项停歇时间工接程目3硫磺胶泥接桩:胶泥min<2秒表测定桩施浇注时间工质浇注后停min>7秒表测定量歇时间验收4电焊条质量设计要求查产品合格证书规5压桩压力(设计有要求时)%±5查压力表读数范》接桩时上下节平面偏差接<10用钢尺量6mm桩时节点弯曲矢高<1/1000l用钢尺量,l为两节桩长7桩顶标高mm±50水准仪5.3先张法预应力管桩资料编5.3.1施工前应检查进入现场的成品桩,接桩用电焊条等产品质量。号:G5.3.2施工过程中应检查桩的贯入情况、桩顶完整状况、电焊接桩质量、桩体垂直B5度、电焊后的停歇时间。重要工程应对电焊接头做10%的焊缝探伤检查。0205.3.3施工结束后,应做承载力检验及桩体质量检验。2-25.3.4先张法预应力管桩的质量检验应符合表5.3.4的规定。002第23页@ @表5.3.4先张法预应力管桩质量检验标准允许偏差或允许值项序检查项目检查方法单位数值筑主1桩体质量检验按基桩检测技术规范按基桩检测技术规范龙控2桩位偏差见本规范表5.1.3用钢尺量网项目3承载力按基桩检测技术规范按基桩检测技术规范无蜂窝、露筋、裂缝、色感外观直观成均匀、桩顶处无孔隙ww品桩径mm±5用钢尺量w1桩管壁厚度mm±5用钢尺量.sin质桩尖中心线mm<2用钢尺量o一a量顶面平整度mm10用水平尺量e般c桩体弯曲<1/1000l用钢尺量,l为桩长.c项o接桩:焊缝质量见本规范表5.5.4-2见本规范表5.5.4-2m目电焊结束后停歇时间min>1.0秒表测定2上下节平面偏差mm<10用钢尺量节点弯曲矢高<1/1000l用钢尺量,l为两节桩长《3停锤标准设计要求现场实测或查沉桩记录建4桩顶标高mm±50水准仪筑地基基5.4混凝土预制桩础工5.4.1桩在现场预制时,应对原材料、钢筋骨架(见表5.4.1)、混凝土强度进行检查;程施工采用工厂生产的成品桩时,桩进场后应进行外观及尺寸检查。质量5.4.2施工中应对桩体垂直度、沉桩情况、桩顶完整状况、接桩质量等进行检查,验收对电焊接桩,重要工程应做10%的焊缝探伤检查。规范5.4.3施工结束后,应对承载力及桩体质量做检验。》5.4.4对长桩或总锤击数超过500击的锤击桩,应符合桩体强度及28d龄期的两项条件才能锤击。5.4.5钢筋混凝土预制桩的质量检验标准应符合表5.4.5的规定。资料编号:GB50202-2002第24页@ @表5.4.1预制桩钢筋骨架质量检验标准(mm)项序检查项目允许偏差或允许值检查方法主1主筋距桩顶距离±5用钢尺量筑控2多节桩锚固钢筋位置5用钢尺量龙项3多节桩预埋铁件±3用钢尺量网目4主筋保护层厚度±5用钢尺量1主筋间距±5用钢尺量一2桩尖中心线10用钢尺量般3箍筋间距±20用钢尺量w项w4桩顶钢筋网片±10用钢尺量w目5多节桩锚固钢筋长度±10用钢尺量.sinoa表5.4.5钢筋混凝土预制桩的质量检验标准ec允许偏差或允许值.c项序检查项目检查方法om单位数值主1桩体质量检验按基桩检测技术规范按基桩检测技术规范控2桩位偏差见本规范表5.1.3用钢尺量项《目3承载力按基桩检测技术规范按基桩检测技术规范建砂、石、水泥、钢材等原材料查出厂质保文件或抽样筑1符合设计要求地(现场预制时)送检基混凝土配合比及强度(现场预基2符合设计要求检查称量及查试块记录础制时)工表面平整,颜色均匀,掉程施3成品桩外形角深度<10mm,蜂窝面积直观工一小于总面积0.5%质量般裂缝测定仪,该项在地验深度<20mm,宽度<项成品桩裂缝(收缩裂缝或起下水有侵蚀地区及锤击收40.25mm,横向裂缝不超过规目吊、装运、堆放引起的裂缝)数超过500击的长桩不范边长的一半适用》成品桩尺寸:横截面边长mm±5用钢尺量桩顶对角线差mm<10用钢尺量5桩尖中心线mm<10用钢尺量桩身弯曲矢高<1/1000l用钢尺量,l为桩长资桩顶平整度mm<2用水平尺量料编号:GB50202-2002第25页@ @续表5.4.5允许偏差或允许值项序检查项目检查方法单位数值筑电焊接桩:焊缝质量见本规范表5.5.4-2见本规范表5.5.4-2龙电焊结束后停歇min>1.0秒表测定网6时间上下节平面偏差mm<10用钢尺量一节点弯曲矢高<l/1000l用钢尺量,l为两节桩长般硫磺胶泥接桩:胶泥浇注时min<2秒表测定w项w间w目7浇注后停歇min>7秒表测定.sin时间oa8桩顶标高mm±50水准仪ec9停锤标准设计要求现场实测或查沉桩记录.com5.5钢桩5.5.1施工前应检查进入现场的成品钢桩,成品桩的质量标准应符合本规范表《5.5.4-1的规定。建筑地5.5.2施工中应检查钢桩的垂直度、沉入过程、电焊连接质量、电焊后的停歇时间、基基桩顶锤击后的完整状况。电焊质量除常规检查外,应做10%的焊缝探伤检查。础工5.5.3施工结束后应做承载力检验。程施5.5.4钢桩施工质量检验标准应符合表5.5.4-1及表5.5.4-2的规定。工表5.5.4-1成品钢桩质量检验标准质量允许偏差或允许值验项序检查项目检查方法收单位数值规主钢桩外径或断面尺寸:桩端±0.5%D用钢尺量,D为外径或范1》控桩身±1D边长项2矢高<1/1000l用钢尺量,l为桩长目资料编号:GB50202-2002第26页@ @续表5.5.4-1允许偏差或允许值项序检查项目检查方法单位数值筑1长度mm±10用钢尺量龙2端部平整度mm≤2用水平尺量网H钢桩的方正度h>300mmT+T"≤8用钢尺量,h、T、T"见图h<300mmT+T"≤6示一般w3w项w目.sinoaec端部平面与桩中心线的倾.c4mm≤2用水平尺量o斜值m表5.5.4-2钢桩施工质量检验标准允许偏差或允许值项序检查项目检查方法《单位数值建主筑1桩位偏差见本规范表5.1.3用钢尺量地控基项基2承载力按基桩检测技术规范按基桩检测技术规范础目工电焊接桩焊缝:程施(1)上下节端部错口工(外径≥700mm)mm≤3用钢尺量质量(外径<700mm)mm≤2用钢尺量验1(2)焊缝咬边深度mm≤0.5焊缝检查仪收一规(3)焊缝加强层高度mm2焊缝检查仪范般(4)焊缝加强层宽度mm2焊缝检查仪》项(5)焊缝电焊质量外观无气孔,无焊瘤,无裂缝直观目(6)焊缝探伤检验满足设计要求按设计要求2电焊结束后停歇时间min>1.0秒表测定3节点弯曲矢高<1/1000l用钢尺量,l为两节桩长资4桩顶标高mm±50水准仪料5停锤标准设计要求用钢尺量或沉桩记录编号:GB5.6混凝土灌注桩5025.6.1施工前应对水泥、砂、石子(如现场搅拌)、钢材等原材料进行检查,对施工02-组织设计中制定的施工顺序、监测手段(包括仪器、方法)也应检查。2005.6.2施工中应对成孔、清渣、放置钢筋笼、灌注混凝土等进行全过程检查,人工2第27页@ @挖孔桩尚应复验孔底持力层土(岩)性。嵌岩桩必须有桩端持力层的岩性报告。5.6.3施工结束后,应检查混凝土强度,并应做桩体质量及承载力的检验。筑5.6.4混凝土灌注桩的质量检验标准应符合表5.6.4-1、表5.6.4-2的规定。龙表5.6.4-1混凝土灌注桩钢筋笼质量检验标准(mm)网项序检查项目允许偏差或允许值检查方法主1主筋间距±10用钢尺量控项w2长度±100用钢尺量w目w一1钢筋材质检验设计要求抽样送检.sin般o2箍筋间距±20用钢尺量a项ec目3直径±10用钢尺量.com表5.6.4-2混凝土灌注桩质量检验标准允许偏差或允许值项序检查项目检查方法单位数值《基坑开挖前量护筒,开挖后量主1桩位见本规范表5.1.4建桩中心筑控地只深不浅,用重锤测,或测钻项基2孔深mm+300杆、套管长度,嵌岩桩应确保进基目础入设计要求的嵌岩深度工程施工质量验收规范》资料编号:GB50202-2002第28页@ @续表5.6.4-2允许偏差或允许值项序检查项目检查方法单位数值筑按基桩检测技术规范。如钻龙主3桩体质量检验芯取样,大直径嵌岩桩应钻按基桩检测技术规范网控至桩尖下50cm项试件报告或钻芯取样送4混凝土强度设计要求目检5承载力按基桩检测技术规范按基桩检测技术规范ww测套管或钻杆,或用超声w1垂直度见本规范表5.1.4波探测,干施工时吊垂球.sin井径仪或超声波检测,干oa2桩径见本规范表5.1.4施工时用钢尺量,人工挖孔ec桩不包括内衬厚度.co泥浆比重(粘土或砂性土用比重计测,清孔后在距m31.15~1.20中)孔底50cm处取样一泥浆面标高(高于地下水4m0.5~1.0目测般位)《项沉渣厚度:端承桩mm≤505用沉渣仪或重锤测量建目摩擦桩mm≤150筑地混凝土坍落度:水下灌注mm160~2206坍落度仪基干施工mm70~100基础7钢筋笼安装深度mm±100用钢尺量工检查每根桩的实际灌注程8混凝土充盈系数>1施量工+30水准仪,需扣除桩顶浮浆质9桩顶标高mm量-50层及劣质桩体验收规5.6.5人工挖孔桩、嵌岩桩的质量检验应按本节执行。范》资料编号:GB50202-2002第29页@ @6土方工程筑龙6.1一般规定网6.1.1土方工程施工前应进行挖、填方的平衡计算,综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等,做好土方平衡调配,减少重复挖运。ww土方平衡调配应尽可能与城市规划和农田水利相结合将余土一次性运到指定弃w.s土场,做到文明施工。ino6.1.2当土方工程挖方较深时,施工单位应采取措施,防止基坑底部土的隆起并避aec免危害周边环境。.com6.1.3在挖方前,应做好地面排水和降低地下水位工作。6.1.4平整场地的表面坡度应符合设计要求,如设计无要求时,排水沟方向的坡度不应小于2‰。平整后的场地表面应逐点检查。检查点为每100~400m2取1点,但《不应少于10点;长度、宽度和边坡均为每20m取1点,每边不应少于1点。建筑6.1.5土方工程施工,应经常测量和校核其平面位置、水平标高和边坡坡度。平面地基控制桩和水准控制点应采取可靠的保护措施,定期复测和检查。土方不应堆在基坑基础工边缘。程施6.1.6对雨季和冬季施工还应遵守国家现行有关标准。工质6.2土方开挖量验收6.2.1土方开挖前应检查定位放线、排水和降低地下水位系统,合理安排土方运输规范车的行走路线及弃土场。》6.2.2施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围的环境变化。6.2.3临时性挖方的边坡值应符合表6.2.3的规定。资料编号:GB50202-2002第30页@ @表6.2.3临时性挖方边坡值土的类别边坡值(高:宽)砂土(不包括细砂、粉砂)1:1.25~1:1.50筑硬1:0.75~1:1.00龙一般性粘土硬、塑1:1.00~1:1.25网软1:1.50或更缓充填坚硬、硬塑粘性土1:0.50~1:1.00碎石类土充填砂土1:1.00~1:1.50注:1设计有要求时,应符合设计标淮。ww2如采用降水或其他加固措施,可不受本表限制,但应计算复核。w3开挖深度,对软土不应超过4m,对硬土不应超过8m。.sinoae6.2.4土方开挖工程的质量检验标准应符合表6.2.4的规定。c.c表6.2.4土方开挖工程质量检验标准(mm)om允许偏差或允许值校基挖方场地平整项序项目地(路)检验方法基坑管沟人工机械面基层基槽《1标高-50±30±50-50-50水准仪建筑主长度、宽度地+200+300+500经纬仪,用控2(由设计中心+l00-基-50-100-150钢尺量基项线向两边量)础目观察或用工3边坡设计要求程坡度尺检查施用2m靠尺工一质1表面平整度2020502020和楔形塞尺量般检查验项收观察或土规目2基底土性设计要求样分析范》注:地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。6.3土方回填6.3.1土方回填前应清除基底的垃圾、树根等杂物,抽除坑穴积水、淤泥,验收基资料底标高。如在耕植土或松土上填方,应在基底压实后再进行。编号6.3.2对填方土料应按设计要求验收后方可填入。:GB6.3.3填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度。502填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。如无试验依据,应符02-合表6.3.3的规定。2002第31页@ @表6.3.3填土施工时的分层厚度及压实遍数压买机具分层厚度(mm)每层压实遍数平碾250~3006~8筑振动压实机250~3503~4龙柴油打夯机200~2503~4网人工打夯<2003~46.3.4填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合表w6.3.4的规定。ww表6.3.4填土工程质量检验标准(mm).sin允许偏差或允许值oa桩基场地平整e项序检查项目地(路)检查方法c基坑管沟.人工机械面基础层co基槽m主1标高-50±30±50-50-50水准仪控项分层压实系按规定方2设计要求目数法《建取样检查筑1回填土料设计要求一或直观鉴别地基般分层厚度及水准仪及基2设计要求项含水量抽样检查础工目用靠尺或程3表面平整度2020302020水准仪施工质量验收规范》资料编号:GB50202-2002第32页@ @7基坑工程筑龙7.1一般规定网7.1.1在基坑(槽)或管沟工程等开挖施工中,现场不宜进行放坡开挖,当可能对邻近建(构)筑物、地下管线、永久性道路产生危害时,应对基坑(槽)、管沟进行支护后ww再开挖。w.s7.1.2基坑(槽)、管沟开挖前应做好下述工作:ino1基坑(槽)、管沟开挖前,应根据支护结构形式、挖深、地质条件、施工方法、aec周围环境、工期、气候和地面载荷等资料制定施工方案、环境保护措施、监测方案,.com经审批后方可施工。2土方工程施工前,应对降水、排水措施进行设计,系统应经检查和试运转,一切正常时方可开始施工。《3有关围护结构的施工质量验收可按本规范第4章、第5章及本章7.2、7.3、建筑7.4、7.6、7.7的规定执行,验收合格后方可进行土方开挖。地基7.1.3土方开挖的顺序、方法必须与设计工况相一致,并遵循“开槽支撑,先撑后挖,基础工分层开挖,严禁超挖”的原则。程施7.1.4基坑(槽)、管沟的挖土应分层进行。在施工过程中基坑(槽)、管沟边堆置土方工质不应超过设计荷载,挖方时不应碰撞或损伤支护结构、降水设施。量验7.1.5基坑(槽)、管沟土方施工中应对支护结构、周围环境进行观察和监测,如出收规现异常情况应及时处理,待恢复正常后方可继续施工。范》7.1.6基坑(槽)、管沟开挖至设计标高后,应对坑底进行保护,经验槽合格后,方可进行垫层施工。对特大型基坑,宜分区分块挖至设计标高,分区分块及时浇筑垫层。必要时,可加强垫层。7.1.7基坑(槽)、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。资料当设计有指标时,以设计要求为依据,如无设计指标时应按表7.1.7的规定执行。编号:GB50202-2002第33页@ @表7.1.7基坑变形的监控值(cm)围护结构墙顶位移围护结构墙体最大位移地面最大沉降基坑类别监控值监控值监控值筑一级基坑353龙二级基坑686网三级基坑81010注:1符合下列情况之一,为一级基坑:1)重要工程或支护结构做主体结构的一部分;2)开挖深度大于10m;ww3)与临近建筑物,重要设施的距离在开挖深度以内的基坑;w4)基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。.sin2三级基坑为开挖深度小于7m,且周围环境无特别要求时的基坑。oa3除一级和三级外的基坑属二级基坑。ec4当周围已有的设施有特殊要求时,尚应符合这些要求。.com7.2排桩墙支护工程7.2.1排桩墙支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。《7.2.2灌注桩、预制桩的检验标准应符合本规范第5章的规定。钢板桩均为工厂成建筑品,新桩可按出厂标准检验,重复使用的钢板桩应符合表7.2.2-1的规定,混凝土板地基桩应符合表7.2.2-2的规定。基础表7.2.2-1重复使用的钢板桩检验标准工程允许偏差或允许值序检查项目检查方法施单位数值工质1桩垂直度%<1用钢尺量量2桩身弯曲度<2%l用钢尺量,l为桩长验收用lm长的桩段做通过试规3齿槽平直度及光滑度无电焊渣或毛刺验范》4桩长度不小于设计长度用钢尺量资料编号:GB50202-2002第34页@ @表7.2.2-2混凝土板桩制作标准允许偏差或允许值项序检查项目检查方法单位数值筑主+101桩长度mm用钢尺量龙控0网项2桩身弯曲度<0.1%l用钢尺量,l为桩长目l保护层厚度mm±5用钢尺量一2模截面相对两面之差mm5用钢尺量ww般3桩尖对桩轴线的位移mm10用钢尺量w项+10.s4桩厚度mm用钢尺量in目0oa5凹凸槽尺寸mm±3用钢尺量ec.com7.2.3排桩墙支护的基坑,开挖后应及时支护,每一道支撑施工应确保基坑变形在设计要求的控制范围内。7.2.4在含水地层范围内的排桩墙支护基坑,应有确实可靠的止水措施,确保基坑《施工及邻近构筑物的安全。建筑地7.3水泥土桩墙支护工程基基7.3.1水泥土墙支护结构指水泥土搅拌桩(包括加筋水泥土搅拌桩)、高压喷射注浆础工桩所构成的围护结构。程施工7.3.2水泥土搅拌桩及高压喷射注浆桩的质量检验应满足本规范第4章4.10、4.11质量的规定。验收7.3.3加筋水泥土桩应符合表7.3.3的规定。规表7.3.3加筋水泥土桩质量检验标准范》允许偏差或允许值序检查项目检查方法单位数值1型钢长度mm±10用钢尺量2型钢垂直度%<1经纬仪3型钢插入标高mm±30水准仪资料4型钢插入平面位置mm10用钢尺量编号:G7.4锚杆及土钉墙支护工程B507.4.1锚杆及土钉墙支护工程施工前应熟悉地质资料、设计图纸及周围环境,降水202系统应确保正常工作,必须的施工设备如挖掘机、钻机、压浆泵、搅拌机等应能正-20常运转。027.4.2一般情况下,应遵循分段开挖、分段支护的原则,不宜按一次挖就再行支护第35页@ @的方式施工。7.4.3施工中应对锚杆或土钉位置,钻孔直径、深度及角度,锚杆或土钉插入长度,筑注浆配比、压力及注浆量,喷锚墙面厚度及强度、锚杆或土钉应力等进行检查。龙7.4.4每段支护体施工完后,应检查坡顶或坡面位移,坡顶沉降及周围环境变化,网如有异常情况应采取措施,恢复正常后方可继续施工。7.4.5锚杆及土钉墙支护工程质量检验应符合表7.4.5的规定。表7.4.5锚杆及土钉墙支护工程质量检验标准ww允许偏差或允许值w项序检查项目检查方法.单位数值sin主o1锚杆土钉长度mm±30用钢尺量a控ec项.co2锚杆锁定力设计要求现场实测m目1锚杆或土钉位置mm±100用钢尺量一2钻孔倾斜度°±1测钻机倾角般3浆体强度设计要求试样送检《项4注浆量大于理论计算浆量检查计量数据建目5土钉墙面厚度mm±10用钢尺量筑地6墙体强度设计要求试样送检基基础工7.5钢或混凝土支撑系统程施工7.5.1支撑系统包括围囹及支撑,当支撑较长时(一般超过15m),还包括支撑下的质量立柱及相应的立柱桩。验收7.5.2施工前应熟悉支撑系统的图纸及各种计算工况,掌握开挖及支撑设置的方式、规范预顶力及周围环境保护的要求。》7.5.3施工过程中应严格控制开挖和支撑的程序及时间,对支撑的位置(包括立柱及立柱桩的位置)、每层开挖深度、预加顶力(如需要时)、钢围囹与围护体或支撑与围囹的密贴度应做周密检查。资7.5.4全部支撑安装结束后,仍应维持整个系统的正常运转直至支撑全部拆除。料编7.5.5作为永久性结构的支撑系统尚应符合现行国家标准《混凝土结构工程施工质号:G量验收规范》GB50204的要求。B57.5.6钢或混凝土支撑系统工程质量检验标准应符合表7.5.6的规定。0202-2002第36页@ @表7.5.6钢及混凝土支撑系统工程质量检验标准允许偏差或允许值项序检查项目检查方法单位数量筑主支撑位置:标高mm30水准仪1龙控平面mm100用钢尺量网项2预加顶力kN±50油泵读数或传感器目1围囹标高mm30水准仪2立柱桩参见本规范第5章参见本规范第5章w一w立柱位置:标高30水准仪w般3mm平面50用钢尺量.s项in开挖超深(开槽放支撑o目4mm<200水准仪a不在此范围)ec5支撑安装时间设计要求用钟表估测.com7.6地下连续墙7.6.1地下连续墙均应设置导墙,导墙形式有预制及现浇两种,现浇导墙形状有“L”《建型或倒“L”型,可根据不同土质选用。筑地7.6.2地下墙施工前宜先试成槽,以检验泥浆的配比、成槽机的选型并可复核地质基基资料。础工7.6.3作为永久结构的地下连续墙,其抗渗质量标准可按现行国家标准《地下防水程施工程施工质量验收规范》GB50208执行。工质7.6.4地下墙槽段间的连接接头形式,应根据地下墙的使用要求选用,且应考虑施量验工单位的经验,无论选用何种接头,在浇注混凝土前,接头处必须刷洗干净,不留收规任何泥砂或污物。范》7.6.5地下墙与地下室结构顶板、楼板、底板及梁之间连接可预埋钢筋或接驳器(锥螺纹或直螺纹),对接驳器也应按原材料检验要求,抽样复验。数量每500套为一个检验批,每批应抽查3件,复验内容为外观、尺寸、抗拉试验等。7.6.6施工前应检验进场的钢材、电焊条。已完工的导墙应检查其净空尺寸,墙面资料平整度与垂直度。检查泥浆用的仪器、泥浆循环系统应完好。地下连续墙应用商品编号:混凝土。GB7.6.7施工中应检查成槽的垂直度、槽底的淤积物厚度、泥浆比重、钢筋笼尺寸、502浇注导管位置、混凝土上升速度、浇注面标高、地下墙连接面的清洗程度、商品混02-凝土的坍落度、锁口管或接头箱的拔出时间及速度等。2007.6.8成槽结束后应对成槽的宽度、深度及倾斜度进行检验,重要结构每段槽段都2第37页@ @应检查,一般结构可抽查总槽段数的20%,每槽段应抽查1个段面。7.6.9永久性结构的地下墙,在钢筋笼沉放后,应做二次清孔,沉渣厚度应符合要筑求。龙7.6.10每50m3地下墙应做1组试件,每幅槽段不得少于1组,在强度满足设计要网求后方可开挖土方。7.6.11作为永久性结构的地下连续墙,土方开挖后应进行逐段检查,钢筋混凝土底w板也应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定。ww7.6.12地下墙的钢筋笼检验标准应符合本规范表5.6.4-1的规定。其他标准应符合.sin表7.6.12的规定。oa表7.6.12地下墙质量检验标准ec.c允许偏差或允许值o项序检查项目检查方法m单位数值主查试件记录或取芯试1墙体强度设计要求控压项垂直度:永久结构1/300测声波测槽仪或成槽《2目临时结构1/150机上的监测系统建筑宽度mmW+40用钢尺量,W为地下墙地设计厚度基1导墙尺寸基墙面平整度mm<5用钢尺量础导墙平面位置mm±10用钢尺量工程沉渣厚度:永久结构mm≤100重锤测或沉积物测定2施一临时结构mm≤200仪测工质般3槽深mm+100重锤测量项4混凝土坍落度mm180~220坍落度测定器验收目5钢筋笼尺寸见本规范表5.6.4-1见本规范表5.6.4-1规永久结构mm<100范地下墙表面平此为均匀粘土层,松散》6临时结构mm<150整度及易坍土层由设计决定插入式结构mm<20永久结构时的水平向mm≤10用钢尺量7预埋件位置垂直向mm≤20水准仪资料7.7沉井与沉箱编号:7.7.1沉井是下沉结构,必须掌握确凿的地质资料,钻孔可按下述要求进行:GB1面积在200m2以下(包括200m2)的沉井(箱),应有一个钻孔(可布置在中心位502置)。02-2面积在200m2以上的沉井(箱),在四角(圆形为相互垂直的两直径端点)应各布200置一个钻孔。2第38页@ @3特大沉井(箱)可根据具体情况增加钻孔。4钻孔底标高应深于沉井的终沉标高。筑5每座沉井(箱)应有一个钻孔提供土的各项物理力学指标、地下水位和地下水龙含量资料。网7.7.2沉井(箱)的施工应由具有专业施工经验的单位承担。7.7.3沉井制作时,承垫木或砂垫层的采用,与沉井的结构情况、地质条件、制作w高度等有关。无论采用何种型式,均应有沉井制作时的稳定计算及措施。ww7.7.4多次制作和下沉的沉井(箱),在每次制作接高时,应对下卧层作稳定复核计.sin算,并确定确保沉井接高的稳定措施。oae7.7.5沉井采用排水封底,应确保终沉时,井内不发生管涌、涌土及沉井止沉稳定。c.co如不能保证时,应采用水下封底。m7.7.6沉井施工除应符合本规范规定外,尚应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204及《地下防水工程施工质量验收规范》GB50208的规《定。建筑7.7.7沉井(箱)在施工前应对钢筋、电焊条及焊接成形的钢筋半成品进行检验。如地基不用商品混凝土,则应对现场的水泥、骨料做检验。基础7.7.8混凝土浇注前,应对模板尺寸、预埋件位置、模板的密封性进行检验。拆模工程后应检查浇注质量(外观及强度),符合要求后方可下沉。浮运沉井尚需做起浮可能性施工检查。下沉过程中应对下沉偏差做过程控制检查。下沉后的接高应对地基强度、沉质量井的稳定做检查。封底结束后,应对底板的结构(有无裂缝)及渗漏做检查。有关渗漏验收验收标准应符合现行国家标准《地下防水工程施工质量验收规范》GB50208的规定。规范》7.7.9沉井(箱)竣工后的验收应包括沉井(箱)的平面位置、终端标高、结构完整性、渗水等进行综合检查。7.7.10沉井(箱)的质量检验标准应符合表7.7.10的要求。资料编号:GB50202-2002第39页@ @表7.7.10沉井(箱)的质量检验标准允许偏差或允许值项序检查项目检查方法单位数值筑满足设计要求(下沉前必须1混凝土强度查试件记录或抽样送检龙达到70%设计强度)网封底前,沉井(箱)的下沉稳2mm/8h<10水准仪定封底结束后的位置:主刃脚平均标高(与设计mm<100水准仪w控w标高比)w项刃脚平面中心线位移<1%H经纬仪,H为下沉总深.s目i3度,H<10m时,控制在noa100mm之内ec四角中任何两角的底面<1%l水准仪,l为两角的距离,.co高差但不超过300mm,l<10mm时,控制在100mm之内钢材、对接钢筋、水泥、骨查出厂质保书或抽样送1符合设计要求料等原材料检查检《无裂缝,无风窝、空洞,不2结构体外观直观建露筋筑平面尺寸:长与宽%±0.5用钢尺量,最大控制在地基100mm之内基曲线部分半径%±0.5用钢尺量,最大控制在础一3工50mm之内程般两对角线差%1.0用钢尺量施项工预埋件mm20用钢尺量质目水准仪,但最大不超过量高差%1.5~2.0验1m收下沉过程中的偏经纬仪,H为下沉深度,规4范差平面最大应控制在300mm之》<1.5%H轴线内,此数值不包括高差引起的中线位移5封底混凝土坍落度cm18~22坍落度测定器注:主控项目3的三项偏差可同时存在,下沉总深度,系指下沉前后刃脚之高差。资料7.8降水与排水编号:G7.8.1降水与排水是配合基坑开挖的安全措施,施工前应有降水与排水设计。当在B5基坑外降水时,应有降水范围的估算,对重要建筑物或公共设施在降水过程中应监020测。2-27.8.2对不同的土质应用不同的降水形式,表7.8.2为常用的降水形式。002第40页@ @表7.8.2降水类型及适用条件适用条件渗透系数(cm/s)可能降低的水位深度(m)降水类型筑轻型井点3~6-2-510~10龙多级轻型井点6~12-3-6网喷射井点10~108~20-6电渗井点<10宜配合其他形式降水使用-5深井井管≥10>10ww7.8.3降水系统施工完后,应试运转,如发现井管失效,应采取措施使其恢复正常,w.s如无可能恢复则应报废,另行设置新的井管。inoa7.8.4降水系统运转过程中应随时检查观测孔中的水位。ec.c7.8.5基坑内明排水应设置排水沟及集水井,排水沟纵坡宜控制在1‰~2‰。om7.8.6降水与排水施工的质量检验标准应符合表7.8.6的规定。表7.8.6降水与排水施工质量检验标准允许值或允许偏差序检查项目检查方法《单位数值建目测:坑内不积水,沟筑1排水沟坡度‰1~2地内排水畅通基2井管(点)垂直度%1插管时目测基础3井管(点)间距(与设计相比)%≤150用钢尺量工4井管(点)插入深度(与设计相比)mm≤200水准仪程施5过滤砂砾料填灌(与计算值相比)mm≤5检查回填料用量工井点真空度:轻型井点kPa>60真空度表质6量喷射井点kPa>93真空度表验电渗井点阴阳极距离:轻型井点mm80~100用钢尺量收7规喷射井点mm120~150用钢尺量范》资料编号:GB50202-2002第41页@ @8分部(子分部)工程质量验收筑龙8.0.1分项工程、分部(子分部)工程质量的验收,均应在施工单位自检合格的基础网上进行。施工单位确认自检合格后提出工程验收申请,工程验收时应提供下列技术文件和记录:w1原材料的质量合格证和质量鉴定文件;ww2半成品如预制桩、钢桩、钢筋笼等产品合格证书;.sin3施工记录及隐蔽工程验收文件;oae4检测试验及见证取样文件;c.co5其他必须提供的文件或记录。m8.0.2对隐蔽工程应进行中间验收。8.0.3分部(子分部)工程验收应由总监理工程师或建设单位项目负责人组织勘察、《设计单位及施工单位的项目负责人、技术质量负责人,共同按设计要求和本规范及建筑其他有关规定进行。地基8.0.4验收工作应按下列规定进行:基础1分项工程的质量验收应分别按主控项目和一般项目验收;工程2隐蔽工程应在施工单位自检合格后,于隐蔽前通知有关人员检查验收,并形施工成中间验收文件;质量3分部(子分部)工程的验收,应在分项工程通过验收的基础上,对必要的部位验收进行见证检验。规范8.0.5主控项目必须符合验收标准规定,发现问题应立即处理直至符合要求,一般》项目应有80%合格。混凝土试件强度评定不合格或对试件的代表性有怀疑时,应采用钻芯取样,检测结果符合设计要求可按合格验收。资料编号:GB50202-2002第42页@ @附录A地基与基础施工勘察要点筑龙A.1一般规定网A.1.1所有建(构)筑物均应进行施工验槽。遇到下列情况之一时,应进行专门的施工勘察。ww1工程地质条件复杂,详勘阶段难以查清时;w.s2开挖基槽发现土质、土层结构与勘察资料不符时;ino3施工中边坡失稳,需查明原因,进行观察处理时;aec4施工中,地基土受扰动,需查明其性状及工程性质时;.com5为地基处理,需进一步提供勘察资料时;6建(构)筑物有特殊要求,或在施工时出现新的岩土工程地质问题时。A.1.2施工勘察应针对需要解决的岩土工程问题布置工作量,勘察方法可根据具体《情况选用施工验槽、钻探取样和原位测试等。建筑地A.2天然地基基础基槽检验要点基基A.2.1基槽开挖后,应检验下列内容:础工1核对基坑的位置、平面尺寸、坑底标高;程施工2核对基坑土质和地下水情况;质量3空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状。验收A.2.2在进行直接观察时,可用袖珍式贯入仪作为辅助手段。规范A.2.3遇到下列情况之一时,应在基坑底普遍进行轻型动力触探:》1持力层明显不均匀;2浅部有软弱下卧层;3有浅埋的坑穴、古墓、古井等,直接观察难以发现时;资4勘察报告或设计文件规定应进行轻型动力触探时。料编A.2.4采用轻型动力触探进行基槽检验时,检验深度及间距按表A.2.4执行:号:表A.2.4轻型动力触探检验深度及间距表(m)GB排列方式基槽宽度检验深度检验间距50中心一排<0.81.221.0~1.5m视地层复杂0两排错开0.8~2.01.52情况定-梅花型>2.02.12002A.2.5遇下列情况之一时,可不进行轻型动力触探:第43页@ @1基坑不深处有承压水层,触探可造成冒水涌砂时;2持力层为砾石层或卵石层,且其厚度符合设计要求时。筑A.2.6基槽检验应填写验槽记录或检验报告。龙A.3深基础施工勘察要点网A.3.1当预制打入桩、静力压桩或锤击沉管灌注桩的入土深度与勘察资料不符或对桩端下卧层有怀疑时,应核查桩端下主要受力层范围内的标准贯入击数和岩土工程ww性质。w.sA.3.2在单柱单桩的大直径桩施工中,如发现地层变化异常或怀疑持力层可能存在ino破碎带或溶洞等情况时,应对其分布、性质、程度进行核查,评价其对工程安全的aec.c影响程度。omA.3.3人工挖孔混凝土灌注桩应逐孔进行持力层岩土性质的描述及鉴别,当发现与勘察资料不符时,应对异常之处进行施工勘察,重新评价,并提供处理的技术措施。A.4地基处理工程施工勘察要点《建筑A.4.1根据地基处理方案,对勘察资料中场地工程地质及水文地质条件进行核查和地基补充;对详勘阶段遗留问题或地基处理设计中的特殊要求进行有针对性的勘察,提基础供地基处理所需的岩土工程设计参数,评价现场施工条件及施工对环境的影响。工程A.4.2当地基处理施工中发生异常情况时,进行施工勘察,查明原因,为调整、变施工更设计方案提供岩土工程设计参数,并提供处理的技术措施。质量A.5施工勘察报告验收规A.5.1施工勘察报告应包括下列主要内容:范》1工程概况;2目的和要求;3原因分析;4工程安全性评价;资料5处理措施及建议。编号:GB50202-2002第44页@ @附录B塑料排水带的性能筑龙B.0.1不同型号塑料排水带的厚度应符合表B.0.1。网表B.0.1不同型号塑料排水带的厚度(mm)型号ABCD厚度>3.5>4.0>4.5>6wwwB.0.2塑料排水带的性能应符合表B.0.2。.s表B.0.2塑料排水带的性能ino项目单位A型B型C型条件ae纵向通水量cm3/s≥15≥25≥40侧压力c.c试件在水中浸泡o-4m滤膜渗透系数cm/s≥5×1024h以D98计,D为滤膜等效孔径μm<75孔径复合体抗拉强度(干态)kN/l0cm≥1.0≥1.3≥1.5延伸率10%时《建干态≥15≥25≥30延伸率10%时筑滤膜抗延伸率15%时,地N/cm基拉强度湿态≥10≥20≥25试件在水中浸泡基24h础2工滤膜重度N/m-0.8-程注:1A型排水带适用于插入深度小于15m。施工2B型排水带适用于插入深度小于25m。质3C型排水带适用于插入深度小于35m。量验收规范》资料编号:GB50202-2002第45页@ @本规范用词说明筑龙1为便于在执行本规范条文时区别对待,对要求严格程度不同的用词,说明如网下:1)表示很严格,非这样做不可的用词:w正面词采用“必须”,反面词采用“严禁”。ww2)表示严格,在正常情况下均应这样做的用词:.sin正面词采用“应”,反面词采用“不应”或“不得”。oae3)表示允许稍有选择,在条件许可时,首先应这样做的用词:c.co正面词采用“宜”,反面词采用“不宜”。m表示有选择,在一定条件下可以这样做的用词,采用“可”。2本规范中指明应按其他有关标准、规范执行的写法为“应符合……要求或规《定”或“应按……执行”。建筑地基基础工程施工质量验收规范》资料编号:GB50202-2002第46页@'
