建筑施工组织结构设计论文

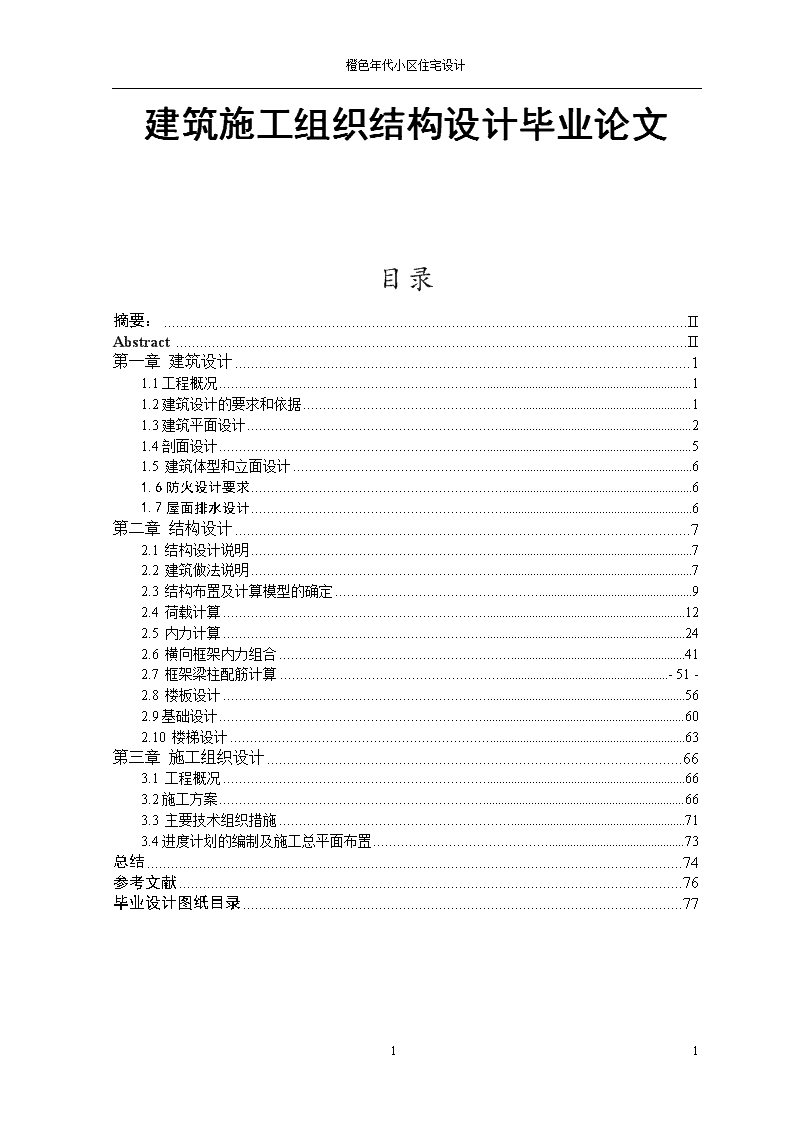

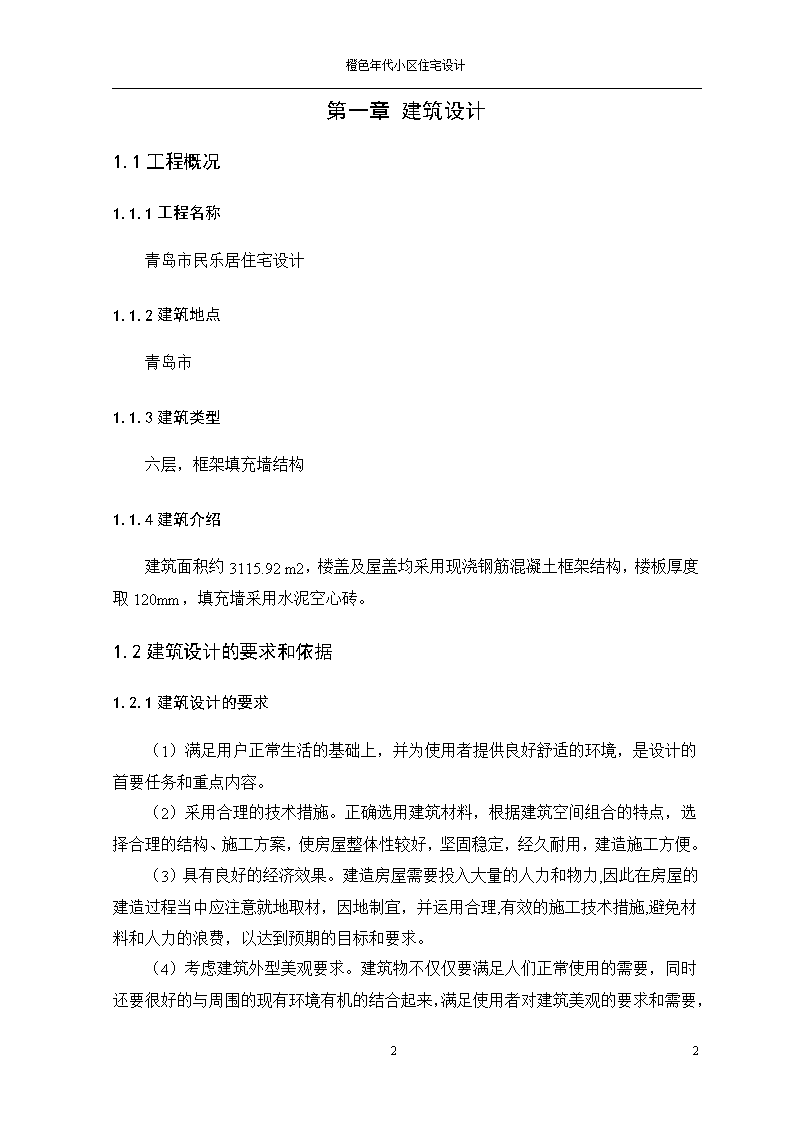

'橙色年代小区住宅设计建筑施工组织结构设计毕业论文8181橙色年代小区住宅设计目录摘要：IIAbstractII第一章建筑设计11.1工程概况11.2建筑设计的要求和依据11.3建筑平面设计21.4剖面设计51.5建筑体型和立面设计61.6防火设计要求61.7屋面排水设计6第二章结构设计72.1结构设计说明72.2建筑做法说明72.3结构布置及计算模型的确定92.4荷载计算122.5内力计算242.6横向框架内力组合412.7框架梁柱配筋计算-51-2.8楼板设计562.9基础设计602.10楼梯设计63第三章施工组织设计663.1工程概况663.2施工方案663.3主要技术组织措施713.4进度计划的编制及施工总平面布置73总结74参考文献76毕业设计图纸目录778181 橙色年代小区住宅设计第一章建筑设计1.1工程概况1.1.1工程名称青岛市民乐居住宅设计1.1.2建筑地点青岛市1.1.3建筑类型六层，框架填充墙结构1.1.4建筑介绍建筑面积约3115.92m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用水泥空心砖。1.2建筑设计的要求和依据1.2.1建筑设计的要求（1）满足用户正常生活的基础上，并为使用者提供良好舒适的环境，是设计的首要任务和重点内容。（2）采用合理的技术措施。正确选用建筑材料，根据建筑空间组合的特点，选择合理的结构、施工方案，使房屋整体性较好，坚固稳定，经久耐用，建造施工方便。（3）具有良好的经济效果。建造房屋需要投入大量的人力和物力,因此在房屋的建造过程当中应注意就地取材，因地制宜，并运用合理,有效的施工技术措施,避免材料和人力的浪费，以达到预期的目标和要求。（4）考虑建筑外型8181 橙色年代小区住宅设计美观要求。建筑物不仅仅要满足人们正常使用的需要，同时还要很好的与周围的现有环境有机的结合起来，满足使用者对建筑美观的要求和需要，以达到视觉和精神上统一的效果。（5）符合总体规划要求。单体建筑是总体规划中的组成部分，在设计过程当中应很好的考虑到该建筑物所处的环境，原有建筑的状况，周边交通环境，建筑红线，以及符合当地行政规划的要求。1.2.2建筑设计的依据（1）人体尺度和人体活动所需的空间尺度[1]。建筑物中家具、设备的尺寸，踏步、窗台、栏杆的高度，门洞、楼梯的宽度和高度，以至各类房间的高度和面积大小，都和人体尺度以及人体活动所需的空间尺度直接或间接有关，因此人体尺度和人体活动所需的空间尺度，是确定建筑空间的基本依据之一。（2）家具、设备的尺寸和使用它们的必要空间。家具、设备的尺寸，以及人们在使用家具和设备时，在它们近旁必要的活动空间，是考虑房间内部使用面积的重要依据。（3）温度、湿度、日照、雨雪、风向、风速等气候条件。日照和主导风向通常是确定房屋朝向和间距的主要因素，所以在住宅楼所设计前将上述所给的气象材料进行了了解和研究，并作为设计的依据。（4）地形、水文地质条件和地震烈度。基地地形的平缓或起伏，基地的地质构成、土壤特性和地基承载力的大小，对建筑物的平面组合、结构的选择与布置等都有明显的影响。（5）建筑模数和模数制。为了建筑设计、构件生产以及工程施工等方面的尺寸协调，从而提高建筑施工技术的水平，降低工程成本并提高房屋设计和建造的质量和速度，建筑设计应采用国家规定的建筑统一模数制。本建筑的柱距、开间、进深和层高等尺寸都采用3M的模数。1.3建筑平面设计1.3.1使用部分平面设计对使用房间平面设计[2]的要求主要有：(1)房间的面积、形状、尺寸要满足室内使用活动和家具、设备合理布置的要求。8181 橙色年代小区住宅设计(2)门窗的大小和位置应考虑房间的出入方便、疏散安全、采光通风良好。(3)房间的构成应使结构构造布置合理、施工方便，有利于房间之间的组合，所用材料要符合相应的建筑标准。(4)室内空间以及顶棚、地面、各个墙面和构件细部要考虑人们的使用和审美要求。1.卧室设计卧室可分为主、次两种，功能有睡眠、休息、读写、储藏和化妆等。设计要点：（1）面积满足人体活动、家具及使用家具所占空间、交通路线所占空间要求。（2）形状采用矩形，以便灵活布置家具、施工和统一开间和进深，进深和开间之比要小于2。卧室宜布置在南向，两卧室之间不要互相串通形成套间，要通过门窗的设置组织良好的通风和采光；每户至少有一个卧室能获得冬至日满窗日照不少于1h。2.起居室设计起居室俗称客厅，用于团聚、会客、娱乐，往往兼做交通的枢纽。设计要点：（1）空间设计原则是开放灵活、弹性利用、增强应变、突出个性、适于表现自我。（2）起居室有一个或几个不设门的完整墙面以便布置沙发、茶几、饭桌、家用电器等家具陈设，在开间、进深尺寸上要与卧室、厨厕及楼梯间一起综合考虑。（3）起居室在住宅套的布局中应处于住宅套的前部，靠近门厅、餐厅布置，应有直接采光和通风。（4）保证起居室安定性，在平面设计中应尽量减少交通穿越干扰,起居室穿越交通最好角穿越或短边穿越。（5）起居室设计应做到公私分明、动静分离、合理分区、尽量避免户内干扰。3.餐厅设计本住宅均采用厨房和餐厅结合式。4.阳台设计阳台的功能是使住户接受阳光、晾晒衣物、种花养草、小憩眺望等，同时还可存放杂物。8181 橙色年代小区住宅设计1.3.2辅助房间平面设计辅助房间与使用房间联系密切，管道比较多，尽量集中布置，形状面积、尺寸和使用人数、设备尺寸、数量有关。1.厨房设计厨房里的炊具设备包括：灶台、冰柜、水池和碗柜等，要求给排水管道相对集中，并采用现浇楼板，能直接对外开窗进行通风采光。厨房设计应满足炊事的设备及操作活动要求，并使操作者伸手弯腰的动作减少到最低限度；应充分考虑厨房通风排烟，利用主导风向组织穿堂风；厨房通风派风应与居室通风相分割开，避免厨房油烟气味对居室内干扰。2.卫生间设计卫生间的主要功能有便溺、洗面、洗浴、洗衣，卫生间要兼顾住户与来客使用，兼顾白天和夜间使用。卫生间要有良好的通风和排水。1.3.3交通联系部分设计1.过厅设计过厅是户内外的过渡空间，住户通过过厅出入。过厅的基本功能是起过渡缓冲作用，也是人们出入家门的换鞋、更衣、整装和存放鞋、帽、衣物、雨具、手袋等的场所，同时过厅还具有组织户内交通的功能，更重要的一点在于过厅是进入一个家庭的第一印象的空间，是人们自我表现的场所。过厅与起居室联系密切，由门厅直接进入起居室，门厅空间与起居室空间也可融于一个流通空间。门厅与餐厅、厨房由直接联系，它们之间是一条直接联系的动线。门厅应靠近厨房布置，门厅与餐厅联系紧密，甚至还可融于一个的开放型发展，因此出现门厅、餐厅，厨房融为一个大空间，形成受欢迎的开放型第二起居室。过厅还可以与起居室合并，是起居室的延伸。2.楼梯设计楼梯的功能是垂直交通、楼层之间的安全疏散，每单元设一部楼梯，楼梯间开间2.6m，进深5.4m。3.门窗设计8181 橙色年代小区住宅设计门窗设计要满足采光通风要求、保证安全疏散、考虑墙面布置家具、建筑立面的美观。门宽度取决于人流安全疏散、家具搬运，卧室门、入户门、阳台门宽度取0.8m,卫生间门宽度取0.70m，公用外门宽度取0.9m，高度为2.1m。窗台高度取0.9m，窗的高度满足采光通风要求，取1.5m，宽度由窗地比确定，卧室、厨房不小于1/7，楼梯间不小于1/12。1.3.4平面组合设计(1)起居室与卧室相互关系起居室与卧室联系紧密，但为保证卧室的私密性，起居室与卧室之间应既紧密又隔离，即卧室紧靠起居室布置，联系方便，卧室门最好不直接开向起居室，尤其主卧室的门绝对不能直接开向起居室。（2）厨房、卫生间、卧室相互关系从技术上讲，卫生间与厨房管线设备联系紧密，最好靠近布置，这样管线集中便捷，便于上下水管道、燃气管道、热水管道等的安装；但从使用上讲，卫生间宜靠近卧室。1.4剖面设计建筑剖面表示建筑物在垂直方向的房屋各部分的组合关系。剖面设计主要分析建筑物各部分应有的高度、层数、建筑空间的组合和利用，以及建筑剖面中的结构、构造关系。住宅层高2.8m。对于易积水且经常用水冲洗的房间，如卫生间、厨房，室内地面应低于同层其它房间地面20mm，以防溢水。窗台的高度主要根据室内使用要求、人体尺度和家具设备的高度来确定，卧室、厨房窗台高度取0.9mm，窗台的构造处理上注意防水。楼梯间开间2.6m，进深5.4m，取h＝175mm、b＝280mm底层：踏步数n＝2450/156=14级；设为两跑楼梯n1＝6、n2＝8级梯段宽B＝1100mm息平台宽D=1500mm8181 橙色年代小区住宅设计标准层：踏步数N=2800/175=16级1.5建筑体型和立面设计建筑物在满足使用要求的同时，它们的体型、立面以及内外空间组合等还会给人们在精神上以某种感受，建筑物的体型和立面，即房屋的外部形象必须受内部使用功能和技术经济条件所制约，并受基地环境群体规划等外界因素的影响。本设计整个建筑体呈一型，二~六层住宅立面用深灰色外墙高级防水涂料和黄色外墙高级防水涂料。立面窗和阳台分组布置，突出单元又能反映建筑的特征，在整个立面效果上，给人以活泼轻松和富有生活情趣的印象。立面除保持建筑的小巧精致的特征外，立面使建筑有挺拔的立面效果。外墙涂料的不同色彩给人的感官带来不同的感受。较浅的颜色给人明快、清新的感觉，深色调容易使人觉得端庄、稳重。1.6防火设计要求该建筑的高度为18.9sxwdsdcdcdm的住宅建筑，故应查用《高层民用建筑设计防火规范》（GB50045—95），该建筑耐火等级为二级，建筑分类为二类。一、二类建筑的每个防火分区最大允许建筑面积为1500m2。故每层为一防火分区该建筑总长为47.040m，设置3部楼梯，安全疏散距离满足规范要求。1.7屋面排水设计混凝土屋面渗漏，应做到排水畅通，本工程屋面坡度为2%，落水洞口坡度为5%，并呈凹坑；屋面防水材料采用合成高分子、高聚物改性沥青等新型防水卷材。采用有组织排水。雨水管沿建筑物四周共8个，满足排水要求。雨水管直径为100mm，材质为PVC。8181 橙色年代小区住宅设计第二章结构设计2.1结构设计说明2.1.1工程概况1工程名称：青岛市民乐居住宅楼。2建设地点：本工程位于山东省青岛市。3本设计采用青岛市的地质、气象资料，结构考虑抗震，设防烈度为7度，Ⅱ类场地。4工程概况：建筑面积3115.92㎡，6层框架结构，层高2.8m。室内外高差-1.350m。设计使用年限50年。2.1.2设计资料1气象资料：(1)基本风压：W0=0.50kN/m2。(2)基本雪压：S0=0.40kN/m2。2活荷载：楼面活载均布活荷载标准值：2.0kN/m2。厨房楼面均布活荷载标准值：2.0kN/m2。浴室、卫生间楼面均布活荷载标准值：2.0kN/m2。走廊、楼梯均布活荷载标准值：2.0kN/m2。屋面均布活荷载标准值：非上人屋面：0.5kN/m2。2.2建筑做法说明2.2.1墙身做法工程为框架结构，内墙和外墙采用混凝土空心砌块，用M5混合砂浆砌筑。外墙作法为：刷涂料墙面，240厚水泥空心砖，20厚石灰粗沙料刷层。2.2.2屋面做法8181 橙色年代小区住宅设计找平层：15厚水泥砂浆；防水层：40厚C20细石混凝土防水（刚性防水），三毡四油防水层（柔性防水）；找平层：15厚水泥砂浆；找坡层：40厚水泥石灰焦渣砂浆2%找平；保温层：80厚矿渣水泥；结构层：120厚现浇钢筋混凝土板；抹面层：15厚水泥砂浆天棚抹灰，反光涂料保护。2.2.3标准层楼面面层：10厚地砖，素水泥砂浆填缝；结合层：4厚水泥胶结合层；找平层：20厚1：3水泥砂浆找平层，素水泥砂浆一道；结构层：120厚现浇钢筋混凝土板；抹面层：15厚水泥砂浆天棚抹灰。2.2.4卫生间、厨房楼地面做法面层，10厚300×300防滑陶瓷地面砖，稀水泥浆填缝；结合层：1:2干硬性水泥砂浆结合层最薄处20厚，从门口向地漏找坡1%；素水泥砂浆一道；高分子聚合物水泥复合防水涂料１厚，四周沿墙刷起150高；结构层：120厚现浇钢筋混凝土板；板底抹面层：15厚水泥砂浆天棚抹灰。2.2.5底层楼面做法20厚1:2水泥砂浆抹面压光；素水泥砂浆结合层一道；80厚C10混凝土；素土夯实。2.2.6水泥砂浆顶棚做法钢筋混凝土板用水加10%火碱清洗油腻，1:1:4水泥石灰砂浆中层8厚；1:2.5水泥砂浆7厚；喷石灰浆两道，共厚15mm。2.2.7门窗做法户内采用木门，户门采用防盗门，窗子采用钢塑窗。2.2.8女儿墙做法刷涂料墙面，240厚水泥蒸气砖，100厚混凝土压顶，10厚水泥砂浆层。8181 橙色年代小区住宅设计2.3结构布置及计算模型的确定2.3.1结构布置与选型该工程采用现浇钢筋混凝土框架结构1屋面、楼面结构：现浇钢筋混凝土屋面板，按上非人屋面的使用荷载取用；2楼梯结构：采用现浇钢筋混凝土楼梯；3基础：采用机械与人工开挖独立基础。本建筑的材料选用如下：混凝土：采用C30、C25；钢筋：纵向受力钢筋采用热轧钢筋HRB335，其余采用热轧钢筋HPB235；墙体：外墙、分户墙采用灰砂砖，其尺寸为240mm×120mm×60mm，重量=18kN/m2；窗：钢塑窗，=0.35kN/m2；门：木门，=0.2kN/m2。平面结构布置如图2-1所示。竖向结构布置图如图2-2所示。图2-1结构平面布置图8181 橙色年代小区住宅设计图2-2竖向结构布置图2.3.2梁柱截面尺寸的估计1、框架横梁截面尺寸[3]：框架横梁截面高度h=(1/12～1/8)L,截面宽度：b=(1/3～1/2)/h，板厚h/L≥50本结构取：h=500mm,b=250mm,板厚120mm。2、框架柱截面尺寸：底层框架柱尺寸估计：假设结构的荷载设计值为12kN/m2,则底层中柱的轴力设计值为N=12×3.6×5.4×6=1399.68kN结构采用C30混凝土,fc=14.3N/mm2假设柱截面尺寸b×h=400mm×400mm，则柱的轴压比为：故确定取柱截面尺寸为400mm×400mm。为了简化施工，各柱截面从底层到顶层不改变。3、确定框架计算简图8181 橙色年代小区住宅设计框架柱嵌固于基础顶面，框架梁与柱刚接，底层柱高从基础顶面算至二层楼面，室内外高差-1.350m，基础顶面至室外地坪通常取-0.5m,故基顶标高至0.000m，距离定为-1.85m，二层楼面标高为2.8m，故底层标高为4.65m。其余各层标高从楼面算至上一层楼面（即层高）均为2.8m。2.3.3框架梁柱线刚度计算工程采用现浇钢筋混凝土结构，对于中框架梁I=2I，结构采用C30混凝土Ec=3×10N/mm。左跨梁：i＝EI/L=3.0×107×2×1/12×0.25×(0.5)3/5.4=2.89×104kNm右跨梁：i右梁＝EI/L=3.0×107×2×1/12×0.25×(0.5)/5.4=2.89×104kNmA～C轴底层柱：i底柱＝EI/h=3.0×107×1/12(0.4)4/4.65=1.37×104kNm其余各层柱：i余柱＝EI/h=3.0×107×1/12(0.4)4/2.8=2.06×104kNm令i余柱＝1.0,其余各杆的相对线刚度为：i，左跨梁＝2.89×104/2.06×104＝1.4；i，右跨梁＝2.89×104/2.06×104＝1.4；i，余柱＝1.37×104/2.06×104＝0.66；框架梁柱的相对线刚度计算简图，如图2-3所示。8181 橙色年代小区住宅设计图2-3梁柱相对线刚度2.4荷载计算2.4.1荷载标准值计算1、恒荷载标准值计算(1)屋面找平层：15厚水泥砂浆0.015×20=0.30kN/m2防水层：40厚C20细石混凝土防水（刚性防水）1.0kN/m2三毡四油防水层0.4kN/m2找平层：15厚水泥砂浆0.015×20=0.30kN/m2找坡层：40厚水泥石灰焦渣砂浆2%找平0.04×14=0.56kN/m2保温层：80厚矿渣水泥0.08×14.5=1.16kN/m2结构层：120厚现浇钢筋混凝土板0.12×25=3.0kN/m2抹面层：15厚水泥砂浆天棚抹灰0.3kN/m2合计：7.02kN/m2(2)标准层楼面8181 橙色年代小区住宅设计面层：30厚干硬性水泥砂浆，素水泥砂浆填缝1.16kN/m2结构层：120厚现浇钢筋混凝土板0.12×25=3.0kN/m2抹面层：10厚水泥砂浆天棚抹灰0.1×17=0.17kN/m2合计：4.33kN/m2(3)梁自重自重：25×(0.5-0.12)×0.25=2.375kN/m抹灰：梁底抹灰+两侧抹灰(10厚混合砂浆)0.01×(0.5-0.12＋0.25)×2×17=0.21kN/m合计：2.585kN/m(4)柱自重b×h=400mm×400mm自重：0.4×0.4×25=4kN/m抹灰层：10厚混合砂浆(四面抹灰)0.01×0.24×4×17=0.272kN/m合计：4.272kN/m(5)卫生间、厨房楼地面面层：10厚陶瓷地面砖，素水泥砂浆填缝0.01×19.8=0.198kN/m2结合层：20厚干硬性水泥砂浆结合层0.02×20=0.4kN/m2素水泥砂浆一道结构层：80厚现浇钢筋混凝土板0.08×25=2kN/m2抹面层：15厚水泥砂浆天棚抹灰0.3kN/m2合计：2.9kN/m2(6)阳台恒载面层：20厚水泥砂浆抹面0.02×20=0.4kN/m2结构层：80厚现浇钢筋混凝土板0.08×25=2kN/m2抹面层：15厚水泥砂浆天棚抹灰0.3kN/m2合计：2.7kN/m2(7)墙体外墙：标准层：纵墙0.95×0.24×18=4.10kN/m铝合金窗0.35×1.5=0.525kN/m8181 橙色年代小区住宅设计水刷石外墙面（2.8-1.05）×0.5=0.875kN/m水刷粉刷内墙面（3-1.5）×0.36=0.468kN/m合计：5.97kN/m底层：纵墙(4.65-1.5-0.6-0.4)×0.24×18=9.29kN/m铝合金窗0.35×1.5=0.525kN/m水刷石外墙面0.68kN/m水刷粉刷内墙面0.49kN/m合计：10.985kN/m(8)女儿墙饰面砖墙面0.5×0.6=0.3kN/m240厚水泥蒸气砖18×0.24×0.6=2.59kN/m150厚混凝土压顶25×0.15×0.24=0.9kN/m10厚水泥砂浆层0.1×20×0.6×0.012=0.014kN/m合计：3.500kN/m2、活荷载标准值计算楼面活载均布活荷载标准值：2.0kN/m2。厨房楼面均布活荷载标准值：2.0kN/m2。浴室、厕所楼面均布活荷载标准值：2.0kN/m2。走廊、楼梯均布活荷载标准值：2.0kN/m2。屋面均布活荷载标准值：非上人屋面：0.5kN/m23、风载、雪载标准值根据工程所在地，工程采用山东省青岛市地质气象资料，风载荷、雪荷载取青岛市的风载、雪载设计值，即：风载取W0=0.50kN/m2，雪载取S0=0.40kN/m2。屋面活荷载与雪荷载不同时考虑，计算时取两者中较大者。2.4.2竖向荷载计算1、A～C轴间框架梁8181 橙色年代小区住宅设计确定传递给梁的荷载时，要一个板区格一个区格的考虑，确定每个板区格上的荷载传递时，先要区分此板区格是单向板还是双向板，若为单向板，可沿板的短跨作中线，将板上荷载平均分给两长边的梁；若为双向板，可沿四角作45°线，将区格板分为四小块，将每小块板上的荷载传递给与之相邻的梁，板传至梁上的三角形梯形荷载可等效为均布荷载[4]。短跨方向传递5aq/8，长方向传递[1-2(a/2b)2+(a/2b)3]aq。由平面结构布置图中选一榀进行计算，框架单元板传力路线如图2-4所示：图2-4板传力线路图屋面板传给梁的荷载：三角形：P0=P’P’=（g＋q）公式（2-1）梯形：P0=（1-2）P’公式（2-2）恒载:7.02×=18.8kN/m活载：0.5×=1.34kN/m8181 橙色年代小区住宅设计楼面板传给梁的荷载：恒载：4.33×=11.58kN/m活载：2×=5.35kN/m梁自重标准值：2.595kN/mA～C轴间框架梁均布荷载为：屋面梁：恒载=梁自重＋板传荷载=2.595＋18.8=21.4kN/m活载=板传荷载=1.34kN/m楼面梁：恒载=梁自重＋板传荷载=2.595＋11.58=14.18kN/m活载=板传荷载=5.35kN/m2、C～E轴间框架梁屋面板传给梁的荷载：恒载：7.02×=30.2kN/m活载：0.5×=2.15kN/m楼面板传给梁的荷载：恒载：4.33×=17kN/m活载：2×=7.85kN/m梁自重标准值=2.595kN/m8181 橙色年代小区住宅设计C～E轴间框架梁均布荷载为：屋面梁：恒载=梁自重＋板传荷载=2.595＋30.2=32.795kN/m活载=板传荷载=7.85kN/m楼面梁：恒载=梁自重＋板传荷载=2.595＋17=19.595kN/m活载=板传荷载=7.85kN/m3、柱纵向集中荷载计算（1）A轴柱纵向集中荷载的计算顶层：恒载=梁自重＋板传荷载＋女儿墙自重=2.595×（）＋3.8×＋7.02×（1.8＋1.8）=29.88kN活载=板传活载=2×（1.8＋1.8）=2.25kN标准层：恒载=墙自重＋梁自重＋板传荷载=5.97×3.6＋2.595×3.2＋4.33×1.17=34.86kN活载=2.25kN基础顶面恒载=底层外纵墙自重＋基础梁自重=10.985×3.2＋2.5×3.2=43.15kN（2）C轴柱纵向集中荷载：==顶层：恒载=梁自重＋板传荷载=2.595×3.2＋0.5×7.02×1.2×=15.17kN活载=2×0.5×1.2×（0.815＋0.839）=1.98kN标准层：恒载=9.1＋4.33×1.98×0.5=13.39kN活载=1.98kN8181 橙色年代小区住宅设计基础顶面恒载=基础梁自重=2.5×3.2=8kN（3）E轴柱纵向集中荷载顶层：恒载=梁自重＋板传荷载＋女儿墙自重=2.595×（）＋3.5×＋7.02×（1.8＋1.8）=29.88kN活载=板传活载=0.5×（1.8＋1.8）=0.56kN标准层：恒载=墙自重＋梁自重＋板传荷载=5.97×3.6＋2.595×3.2＋4.33×1.17=34.86kN活载=2.25kN基础顶面恒载=底层外纵墙自重＋基础梁自重=10.985×3.2＋2.5×3.2=43.15kN框架在竖向荷载作用下的受荷总图如图2-5所示：8181 橙色年代小区住宅设计图2-5框架恒载受力图由于A、E二轴的纵梁外边线分别与该二轴柱的外边线齐平。故此二轴上的竖向荷载与柱轴线偏心，A轴的偏心距80mm，E轴偏心距80mm。2.4.3风荷载计算1、风荷载标准值计算将计算单元范围内的外墙面上的分布风荷载，简化为等量作用于楼面处的集中风荷载，计算公式如公式2-1所示：公式(2-3)µS―风荷载体形系数，本工程H/B=17.55/10.8=1.67<4,取µS=1.3µZ―风压高度变化系数，本工程建设地点为城市郊区，取B类地面粗糙程度；ω0―风荷载基本风压值；βZ―风振系数。基本自振周期T1对于钢筋混凝土框架结构可用T1=0.08n估算，大约为0.64s～0.25s，应考虑风压脉动对结构的影响hi―下层柱高；hj―上层柱高，对于顶层女儿墙取墙高的2倍；B―值计算单元迎风面积宽度。B=3.6m风振系数：βZ=1+ξυψZ/µZξ―脉动大系数，取ξ=1.18；υ―脉动影响系数，查表得υ=0.475；ψZ―振型系数，ψZ=Hi/H；µZ―风压高度变化系数。计算过程如表2-1所示：表2-1各层楼面处集中风荷载标准值计算层数离地高度µzβzµsω0hihj风压力618.651.181.461.30.52.81.58.67515.851.1121.421.30.52.82.810.34413.051.0341.361.30.52.82.89.21310.251.01.291.30.52.82.88.4526.951.01.211.30.52.82.87.98181 橙色年代小区住宅设计14.151.00.121.30.52.82.80.782、风载作用下的位移验算位移计算时，各荷载值均采用标准值抗侧移刚度D的计算如表2-2～2-3所示：表2-2横向A～C轴2～6层D值计算构件名称=Σib/2ic=K/(2+K)D=12/h2A轴柱K=2×1.4/(2×1.0)=1.40.4112927C轴柱K=(1.4×4)/(1.0×2)=2.80.5818288E轴柱K=2×1.4/(2×1.0)=1.40.4112927ΣD=12927＋18288＋12927=44142表2-3横向A～C轴底层D值计算构件名称=Σib/ic=D=12/h2A轴柱K=1.4/0.66=2.120.644866C轴柱K=2.8/0.66=4.240.765778E轴柱K=1.4/0.66=2.120.644866ΣD=4866＋5778＋4866=155103、风载作用下抗侧移刚度D的计算水平荷载作用下框架的层间侧移按以下公式计算：　ΔUj=Vj/ΣDij公式(2-4)Vj―第i层的总剪力；ΣDij―第j层所有柱的抗侧移刚度之和；ΔUj―第j层的层间侧移。风荷载作用下框架楼层层间位移与层高之比的计算，计算如表2-4:表2-4风荷载作用下框架楼层层间位移与层高之比的计算层数WjVjΣDΔuj/mΔuj/h68.678.67441420.00021/14000510.3419.01441420.00041/700049.2128.22441420.00061/466738.4536.67441420.00081/350027.944.57441420.00101/280010.7845.35155100.00291/9668181 橙色年代小区住宅设计侧移验算：对于框架梁结构楼层层间最大侧移与层高之比的限值为1/550,该工程的框架结构层间侧移为1/966，满足1/966<1/550要求，则框架的侧移刚度足够。2.4.4地震荷载计算本工程为市郊的民用住宅，设计采用青岛市抗震设防标准，设防烈度为7度，Ⅱ类场地，设计抗震分组为第一组。考虑边柱偏心力矩的影响，建筑高度为19.4米，在地震作用下以剪切变形为主。结构的质量和刚度沿高度均匀分布，采用底部剪力法计算水平地震的作用[5]。1、重力荷载代表值计算屋面处重力荷载代表值=结构和构配件自重标准值+0.5×雪荷载标准值楼面处重力荷载代表值=结构和构配件自重标准值+0.5×楼面活荷载标准值其中结构和构配件自重取楼面上、下各半层层高范围内(屋面处取顶层的一半)的结构及构配件的自重。(1)屋面处重力荷载标准值的计算：板自重=7.02×11.04×47.04=3645.64kN梁自重=1012.25kN柱自重=3×4.27×（20＋23×2）=845.46kN女儿墙自重=3.5×（11.04＋47.04）=203.28kN外墙自重=782.54kNG=G=3645.64＋1012.25＋845.46＋203.28＋782.54=6489.17kN（2）标准层楼面处重力荷载标准值的计算G=4.33×11.04×47.04=2248.66kNG=1012.25kNG=845.46kNG=782.54kNG=G=2248.66＋1012.25＋845.46＋203.28+782.54=4792.4kN8181 橙色年代小区住宅设计（3）底层楼面处重力荷载标准值的计算G=4.33×11.04×47.04=2248.66kNG=1012.25kNG=845.46×1.34=1132.92kNG=782.54×kNG=2248.66＋1132.92＋1048.6＋1012.25=5442.43kN（4）屋面雪荷载标准值：G雪=0.4×11.04×47.04=207.73kN（5）楼面活荷载标准值：G=2.0×11.04×47.04=1038.64kN（6）总荷载代表值计算：屋面处：G=G＋0.5G=6489.17＋0.5×207.73=6593.035kN楼面处：G=G＋0.5G=4792.4＋0.5×1038.64=5311.72kN底层处：G=G＋0.5G=5442.43＋0.5×1038.64=5961.75kN2、框架抗侧移刚度D和结构自震周期（1）横向D值计算：计算过程见表2-5、2-6所示：表2-5横向D值2～6层构件D值数量ΣDA轴柱1292713168051C轴柱1828816292608E轴柱1292716206832ΣD=667491表2-6横向D值底层构件D值数量ΣDA轴柱48661363258C轴柱57891692488E轴柱48661677856ΣD=2335628181 橙色年代小区住宅设计公式（2-5）表2-8ΣGiui和ΣGiui2计算层次GiΣDuiGiuiGiui266593.056674910.27361803.86493.5455311.726674910.26371400.70369.3645311.726674910.24591306.15321.1835311.726674910.22011169.11257.3225311.726674910.1864990.10184.5515961.752335620.1447862.67124.837532.591417.78数字代入计算公式：T1=2×3.14×0.6=0.56s取T=0.5S3、多遇水平地震作用下的计算:由于工程建设地区的设防烈度为7度，场地土为Ⅱ类，设计抗震分组为第一组，经查表得=0.08，Tg=0.4s。G=0.85×G=0.85×17966.51=15186.53kN由于Tg24.078kN，满足要求。8181 橙色年代小区住宅设计第三章施工组织设计3.1工程概况3.1.1工程建筑特征本工程为一幢“一”字型建筑，共6层，建筑面积约3115.92m2。建筑物长47.04m，宽11.04m。3.1.2工程结构特点本工程为现浇钢筋混凝土结构，横向框架梁承重，柱下为独立阶梯型混凝土基础，现浇楼板。3.1.3自然条件施工期间，平均气温为22.7度，最高温度为39度，最低温度为-12度。降雨量为年降雨量700mm，最大雨量160mm/d。3.1.4水温地质条件该工程所在地底下水位为-7m，水质对混凝土物腐蚀作用。工程的基础垫层在室外地坪下1.6m处。3.1.5施工条件及技术经济条件该工程位于市郊，交通便利，施工中各种设备、构件、材料科直接抵运现场；钢筋由公司的加工厂加工成型后运至现场，故现场不设钢筋加工机械设备；在现场设置水泥砂浆搅拌站制备水泥砂浆；水是由本市城市自来水管网提供的饮用水，电源为本市民网提供的38/220V交流电；建筑材料齐全，砂、石、钢筋、水泥由本地区提供。3.2施工方案8181 橙色年代小区住宅设计3.2.1施工程序1.划分施工段按建筑物的自然层将工程划分为6个施工层。每层不划分施工段。垂直方向按结构层划分。2.确定施工流向平面方向施工为-轴线依次施工，垂直方向施工为一层→二层→三层→四层→五层→六层。3.施工阶段分为三个阶段：基础工程→主体工程→装饰工程（一层至六层）。3.2.2施工顺序1.基础工程定位放线→降水→挖土方→验曹→混凝土垫层→底板防水层、保护层→防水层保护墙、防水层2.结构工程标准层顺序：放线→柱子钢筋绑扎→柱支模→柱混凝土浇筑→梁厎模→梁钢筋→梁侧模、顶板模→顶板钢筋（水电管预埋）→梁板混凝土浇筑→混凝土养护→拆模。3.装饰装修工程a室内装修：结构处理→放线→里门窗口→水电设备管线安装→搭脚手架→墙面抹灰→拆脚手架→铺花岗石、地砖等→吊顶板、窗帘盒→挂镜线安装、门窗扇及五金、木装饰工程→粉刷油漆→灯具安装→清理→竣工。b室外装修：屋面工程→安装吊篮架子→结构处理→由二层向上抹灰→从屋顶向下做面层→首层装饰项目→台阶散水→清理。3.2.3施工方法A.基础工程施工1.测量工程8181 橙色年代小区住宅设计根据建设单位、建立公司提供的定位依据和定位放线通知单，在校核定位无误后，进行定位放线。其中角度用J2型经纬仪测设，距离用经验核的钢尺量取，在各主轴延长线上加设付桩，并妥善保护。用S3水准仪测设工程的正负零。在该工程附近不会发生沉降的地方测设3个以上的正负零点，做为该工程的控制高程点。根据施工图及围拢上的坐标轴线，在工程地址平面上用白石灰粉标出基坑土方的挖取范围。2.土方工程采取独立基坑放坡开挖，当考虑机械开挖、机械运输土方时机械队边坡的动载影响，采用的边坡坡度为i=1：0.67，机械开挖采用反铲式挖掘机，在现场适当的位置架设S3水准仪，随时检查基坑的深度，防止出现超挖的现象。柱基坑底面预留200mm土由人工挖土时修整。雨季土方施工应采取的措施：a密切关注天气预报，抓住停雨的空隙进行机械开挖施工。机挖时预留200mm厚的土，在浇筑混凝土垫层时在迅速挖去，防止浸泡后土的承载力下降。b基坑内设置集水沟，采用潜水泵排水。c采用彩条布赫小楠竹搭设可移动的简单抗雨棚，下小雨时，工人仍可以在棚内作业。3.基础混凝土施工a定位放线。根据围拢上的轴线，度柱的基坑进行定位，在垫层上个弹好墨线。基坑中各主轴线可利用各主轴线延长线上的付桩用经纬仪降主轴传递至基坑中。b现场绑扎钢筋。钢筋在加工场加工好，现场则对照施工图进行绑扎，或焊接定位。钢筋安装前，认真检查尺寸、直径、级别和形状，防止钢筋安装错误，并注意留好柱的插筋。c支模板。阶梯型基础采用木模。木模的定型制作在现场的木工棚内完成，木模的位置要由墨线检验，并用木枋将其固定牢靠。钢筋与模板的间隙采用预制的砂浆垫块隔离，保证钢筋的保护层厚度。基础中保护层为40mm。模板内面刷上脱模剂，以便拆模。d混凝土浇捣。混凝土先由科研所根据材料试验提供混凝土配比的设计通知书，在工地简易计量站中将砂、石、水泥、水进行试配，检查其塌落度是否满足施工的要求，并按规定留置混凝土试块。8181 橙色年代小区住宅设计混凝土满足要求后，可进行入模浇筑。混凝土现场采用两轮手推车运输，在水平浇灌道上运送，采用溜筒下送入模。先完成下部台阶混凝土浇筑，待其终凝前进行上部台阶的浇筑，配专人操作混凝土振动棒，并配备专人进行混凝土台阶的表面抹平压实。e拆模。在混凝土强度到达1.2Mpa后，可以拆除混凝土基础侧模，拆模时要注意保护混凝土不被拉动或碰缺。4.土方回填混凝土强度到达2.5Mpa后，可进行基坑土方人工回填。回填分两次进行，两次回填分两天完成。B.主体工程施工1.轴线传递用经纬仪将各主轴经从基础投测到主体上，用红色油漆标记，并妥善保护，作为向上各层施工的依据。在每个建筑物阳角处用吊锤向上传递各点，作为各主轴线的控制基准点。2.高层传递用水准仪把控制标高从基础面测设到主体的各个大角上，用经过检核的钢尺向上层直接量取高度，作为其上各层楼面标高的控制，在各层用水准仪检查各传递高层点的相对正确性。3.沉降观测沉降观测的点位布置在房屋四周，共布置4个测点。观测点安设稳固后及时进行第一次观测记录，然后没施工一层观测一次，直到竣工。编制观察成果表，移交建设单位。4.柱钢筋绑扎混凝土柱内的竖筋采用电渣压力焊接头，1/2有接头的竖筋错开45d以上，且不小于60mm。箍筋采用人工绑扎安装。钢筋均由场外加工成型进场，棚内堆放，地势要高，避免雨后受潮腐蚀表面，钢筋的下料、制作严格按设计和施工规范进行。5.柱模版安装采用组合钢模板，混凝土柱截面为400mm×8181 橙色年代小区住宅设计400mm，采用200mm一种钢模板进拼装，槽钢柱箍和钢架管箍加固，沿柱高600mm设置一道箍，柱子支模至梁底，并用支撑支牢。模板安装前进行平面修理，并刷脱模剂等。混凝土浇筑前进行轴线和垂直度的校验。支模架用扣件式钢架管。6.混凝土柱浇筑现浇混凝土采用过TQ-60塔吊负责运输。在塔吊工作幅度内用0.3m3的料斗直接浇筑；在工作幅度以外，则装好混凝土的小车吊到楼面上，再经过跳板运往浇筑地点，柱的浇筑层高度一般为2m，以减少柱模板的水平侧向压力。柱的施工缝设在梁底。柱的混凝土用插入式振动器振捣。常检查混凝土的塌落度，并按规定留置混凝土试块，混凝土强度达到1.2Mpa后,可拆柱模板。7.支梁底模采用组合钢模板，支撑为钢管脚手架。梁底模中部均起拱2‰，梁中采用对拉螺栓与钢管拉结。模支撑在每跨间开剪刀支撑两道。支模架的支座采用铁垫支座，人员浇灌运输道及平台依实际临时钢架管搭设。8.绑扎梁钢筋底模上弹线后，即可进行梁钢筋就位绑扎。钢筋绑扎采用20-22号铁丝。绑扎时注意钢筋位置的正确，绑扎牢固。搭接长度及绑扎点位置符合规范要求。受力钢筋搭接长度应相互错开。用预制水泥砂浆小垫块垫在钢筋与模板之间，以控制保护层厚度。垫块梅花形布置，其相互间距不大于1m。钢筋安装完毕后，应根据施工图纸检查钢筋的级别、直径、数量、位置、间距是否正确，然后安装量的侧模板。在浇筑混凝土前对钢筋及预埋件进行检查验收，并做好隐蔽工程记录。9.梁混土的浇筑混凝土由现场搅拌机拌制，各种材料的计量偏差控制在2%以内，DJY-350搅拌机的每盘混凝土搅拌时间不少于90s。每一施工段混凝土保证连续浇筑，浇筑沿纵向进行，将临时浇筑施工缝留在次梁跨的1/3处，且在初凝前必须进行新混凝土浇筑，混凝土采用塔吊垂直运输至楼面平台的钢板上，采用人工铲方式入模，由专人进行振捣和随时抹光，并注意保持梁顶面的标高，按台班留混凝土试块。8181 橙色年代小区住宅设计梁侧模可在5d后拆除；底模必须28d后才可拆除，或采取拆底模不拆支撑的办法。楼板的施工方法同梁柱。3.2.4机械设备选择根据基础及主体施工的特点，编制主要机具计划如表3-1所示：表3-1主要机具计划表序号机具名称规格单位数量1反铲挖土机350m2/台班W1-50,0.5m3台12自卸车DF140,5t台53QT-60塔吊QT-60,低塔，30m幅，2t台14潜水泵Φ50台65电渣压力焊设备台16气割设备套17平板式振动器台28插入式振动器台89人力手推翻斗车台1010测量仪器套111简易计量站公司标准设计，1000kg座112窗式空调（标准养护用）2匹，单相台113电弧焊机交流380V，21kV·A台13.3主要技术组织措施3.3.1组织措施8181 橙色年代小区住宅设计1.项目部管理人员齐全，人员持证上岗，分工明确。项目经理和技术负责人有职有权，及时解决和处理生产过程中的人、材、机的需求和技术问题。2.设专职质检员一名，负责原材料及各分部分项工程质量检验。3.在作业班组内设立质量管理小组，对该工程质量进行管理；定期将质量情况进行分析，并提出改进意见；鼓励大家对工程质量提出合理化建议。3.3.2技术措施1.认真学习施工图纸、规范、规程、作业指导书等技术文件，做好图纸审查和技术交底。2.认真编制施工组织设计，按照施工组织设计施工，重大变化应重新设计、重新审批后，方可施工。3.严格设计变更制度，结构变更设计必须有设计院的签章及建设方、监理方的签章方可有效。4.认真进行技术资料的收集、整理和归档工作，做到及时，不遗漏。3.3.3质量措施1.严格执行公司建立的ISO9002质量保证体系，认真做好质量记录，搞好施工全过程的质量控制。2.加强原材料的进场验收工作和实验管理工作，无合格证不进场、不试使用。3.严格执行质量“自检、互检、交接检”的三检制度，坚持上道工序不合格不进行下道工序。4.现场设置标准养护室，加强试块、试样的管理，按有关规定见证取样送检，设专职专人管理，做到完整、真实、准确、及时。5.严格按国家规范、标准组织施工、评定和检查工程质量；施工操作严格按工艺标准执行，确保本工程验收达到合格。3.3.4安全措施1.层层落实安全责任，项目部设一名专职安全员。8181 橙色年代小区住宅设计2.工地设立安全标牌，加强安全教育和宣传，人员进行上岗安全教育，每天举行班前安全活动，使每个人员自觉遵守安全操作规程，不违章作业，不违章指挥。3.做好“三宝、四口、五临边”的安全管理工作，禁止闲人进入施工现场。4.各类架子搭设后，由安全员会同有关部门组织检查验收，合格后方能使用；拆除模板、脚手架时有专人监护，并设警戒标志；正确使用脚手架的安全防范措施，采取全封闭外脚手架施工。5.特殊工种必须持证上岗。6.抓好设备管理和安全用电。机械设备使用做到定人、定机、定岗位，明确责任；设备做到一机一闸；采用三相五线制供电，工地采用二级漏电保护系统；配电箱有门有锁，有防雨设施；30A电流以上的配电箱采用钢板制作的铁配电箱。7.消防管理立足于防范。工地木工房等处配备必要的消防器材；工地设专职值班员，全天定时巡查，发现隐患，及时整改。3.4进度计划的编制及施工总平面布置3.4.1工程施工进度本设计的施工进度计划采用施工进度计划横道图，其形式见进度计划表。3.4.2施工总平面图施工总平面图见图纸。8181 橙色年代小区住宅设计总结通过这次的毕业设计，让我收获甚多，从最初设计方案的确定到结构的选择、结构计算、图纸的完成我都认真仔细查阅了大量相关的规范、标准，并且将大学四年所学的专业知识充分运用到这次设计当中。例如在初步设计阶段就利用了很多房屋建筑学方面的知识，特别是一些定义、强制性规范等，这些在过去的学习中往往是我们最容易忽略的。在结构计算方面几乎用到了所学的所有的专业知识，主要包括钢筋混凝土结构设计、基础工程、土木工程材料、结构力学、土木工程施工等专业课。由于这些专业课已经学过去一段时间，所以大部分都已遗忘，所以在设计当中我又认真仔细地看课本，理解各种公式的含义、适用范围、注意的问题等。这让我深刻意识到土木工程专业是许多复杂知识的融合，也让我明白温故而知新的重要。这次的毕业设计是对大学四年学习的总结，是对自己四年所学知识的检验考核，同时也是在工作之前对专业知识的系统强化。将所学的知识在脑海中形成一个网络图、知识链，进一步深化，这样有利于提高综合运用知识的能力，找到自己在知识方面的盲点和不足，在以后的工作中需要重点学习，巩固。通过这次毕业设计，使我对以后的工作和学习有了更进一步的认识，毕业在即，即将走向社会，由一个在校的学生转变为一个社会人，学生时代的结束并不代表学习的结束。毕业并不代表学习脚步的停止，因为我所学所掌握的知识实在太有限，接触的越多发现自己知道的越少。要学习的东西还有很多，没有扎实的专业知识和专业技能是无法在建筑行业立足的。所以，我会时刻提醒自己在工作之余还要继续努力学习专业知识、工作技能，吃的苦中苦方为人上人。只有这样才能不会让自己落在别人之后。致谢8181 橙色年代小区住宅设计在XX老师的精心指导下我终于顺利的完成了我的毕业设计,为大学四年画上了圆满的句号。在整个设计期间，从建筑设计到结构设计再到施工组织设计，我遇到了各种各样的难题,特别是结构设计阶段，XX老师都会想方设法的帮我解决,实在不懂就向XXX老师求教，在此我真诚的向XX老师道声谢谢。并感谢那些曾经帮助我的老师和同学特别是XXX老师。XX老师知识渊博,治学严谨,从论文的选题,修正,到最终定稿,她都不厌其烦的对我进行指导,并提出宝贵意见。是她的真诚激励着我前进,激励着我坚持自我完成毕业设计。她教给我们许许多多课本上学不到的东西,提高了自己处理实际问题的能力,并不断激励我们继续向前。虽然老师身处百忙之中,但在我们有困难时,她的身影总能出现在我们的面前,XX老师孜孜不倦的指导、教诲将成为我以后工作学习上的一笔宝贵财富。在此更要感谢和自己一起努力的同学，有了他们的帮助我才能更顺利的完成自己的设计任务。每一位指导老师、每一个辛勤努力的同学都是我认真学习的榜样，真诚的感谢老师和同学们带给了我快乐和收获！参考文献8181 橙色年代小区住宅设计[1]同济大学，西安建筑科技大学，东南大学等房屋建筑学[M].北京：中国建筑工业出版社.2005.7-24[2]孙家骥.民用建筑平面设计图集.GB50176-93.中国建筑工业出版社.1993[3]霍达，何益斌.高层建筑结构设计[M].北京：中国建筑工业出版社.1995[4]包世华.新编高层建筑结构.中国水利水电出版社.2003[5]李国强，李杰，苏小卒.建筑结构抗震设计.中国建筑工业出版社.2002[6]吕西林，周德源.建筑结构抗震设计理论与实例.同济大学出版社.2002.112-182[7]龙驭球，包世华.结构力学教程[M].北京.高等教育出版社.1999.322-360[8]本社编.高层建筑混凝土结构设计规程（JGJ3—2002）.中国建筑工业出版社.2002.107-195[9]梁兴文，史庆轩.土木工程专业毕业设计指导.科学出版社.2002.57-99[10]东南大学，天津大学等合编.混凝土结构.中国建筑工业出版社.2005.79-119[11]中华人民共和国国家标准.GB50007—2002.建筑地基基础设计规范、中国建筑工业出版社.2002.[12]闵小莹，邓铁军.土木工程施工课程设计指导.武汉理工大学出版社.2004.31-55毕业设计图纸目录序号图号图纸名称规格8181 橙色年代小区住宅设计1建施-01底层平面图、1-1剖面图A12建施-02标准层平面图、侧立面图A13建施-03南、北立面图A14建施-04顶层平面图、屋顶平面图A15结施-01基础平面布置图、基础大样图A16结施-02梁柱配筋图A17结施-03楼板配筋图、楼梯大样图A18施工-01施工总平面图A29进度表施工进度表A38181'
