挖方路基施工技术交底

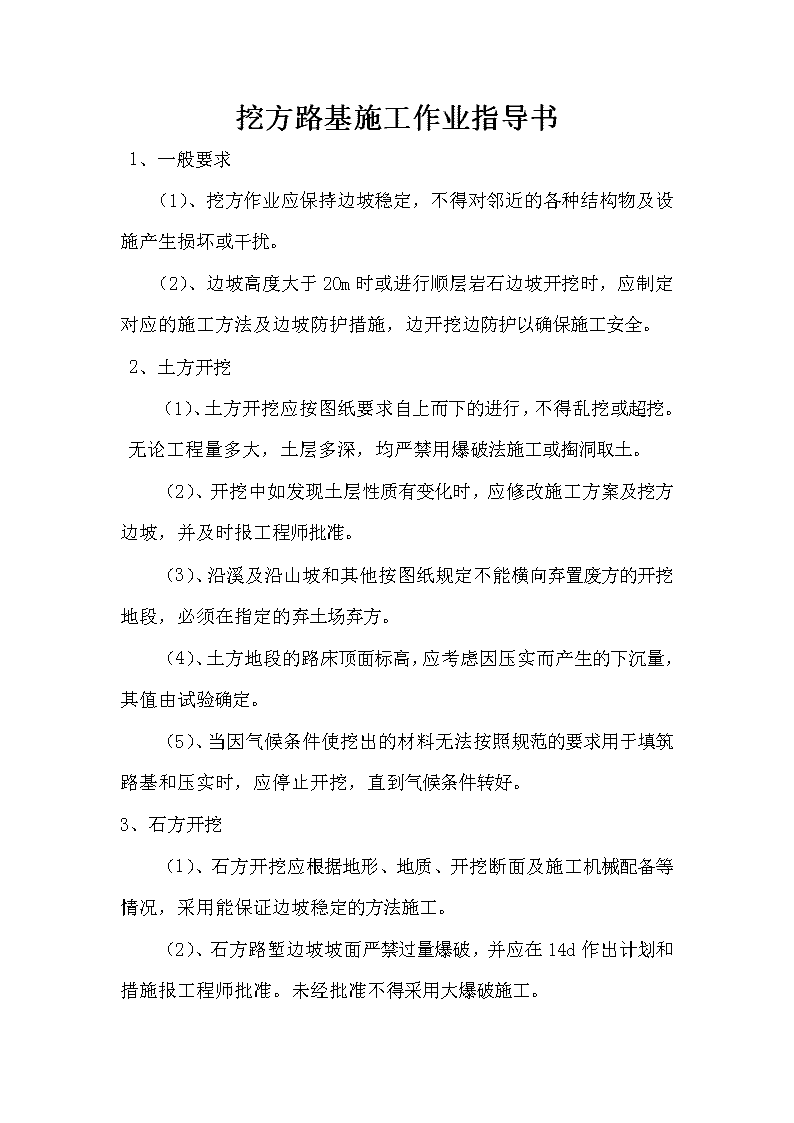

'挖方路基施工作业指导书1、一般要求（1）、挖方作业应保持边坡稳定，不得对邻近的各种结构物及设施产生损坏或干扰。（2）、边坡高度大于20m时或进行顺层岩石边坡开挖时，应制定对应的施工方法及边坡防护措施，边开挖边防护以确保施工安全。2、土方开挖（1）、土方开挖应按图纸要求自上而下的进行，不得乱挖或超挖。无论工程量多大，土层多深，均严禁用爆破法施工或掏洞取土。（2）、开挖中如发现土层性质有变化时，应修改施工方案及挖方边坡，并及时报工程师批准。（3）、沿溪及沿山坡和其他按图纸规定不能横向弃置废方的开挖地段，必须在指定的弃土场弃方。（4）、土方地段的路床顶面标高，应考虑因压实而产生的下沉量，其值由试验确定。（5）、当因气候条件使挖出的材料无法按照规范的要求用于填筑路基和压实时，应停止开挖，直到气候条件转好。3、石方开挖（1）、石方开挖应根据地形、地质、开挖断面及施工机械配备等情况，采用能保证边坡稳定的方法施工。（2）、石方路堑边坡坡面严禁过量爆破，并应在14d作出计划和措施报工程师批准。未经批准不得采用大爆破施工。 （3）、石方开挖应确定爆破的危险区，并采取有效的措施防止人、畜、建筑物、和其他公共设施受到危害和损失。在危险区的边界应设置明显的标志，建立警戒线，显示爆破时间的警戒信号，在危险区的入口或附近道路应设置标志，并派人看守，严禁人员在爆破时进入危险区。（4）、开挖层靠边坡的两侧宜采用减弱松动爆破或光面爆破，以利于边坡稳定和边坡修整。（5）、施工要做好现场排水工作，尤其是开挖接近设计标高时。（6）、严防施工场地积水，以免水下渗破坏路堑基底的承载力（7）、由于爆破引起的松动岩石，必须清理，由于爆破造成坡面凹凸不平，深度或突起高度超过300mm且面积超过1m2时该区域应凿平或采用C15级以上混凝土填平并与原岩面结合牢固。4、弃方的处理（1）、当弃土场的位置、堆放形式或施工方案等有变化时，必须在更改前14d将方案报批。（2）、弃土堆应堆置整齐、稳定，排水畅通，避免对土堆周围的建筑物、排水及其它任何设施产生干扰或损坏，避免对环境造成污染。5、边沟、截水够、排水沟的开挖（1）、边沟、截水沟和排水沟开挖的位置、断面尺寸和沟底纵坡应根据实际地形设置。当其需要铺砌时，应按图纸或工程师的指示，增加开挖深度和宽度，进行截水沟施工时应由截水沟排水口处向山顶处开挖施工。 （2）、在有超高路段的边沟沟底纵坡，应与曲线前后沟底相衔接，不允许曲线内侧积水或外溢。（3）、路堑与路堤连接处，边沟应缓顺引向路堤两侧的自然沟或排水沟，勿使路基附近积水，亦不得冲蚀路堤。（4）、开炸石质边沟、排水沟，应用小孔、少量炸药。超挖部分，要用小石块浆砌密实，沟底凸出部分，应予凿平。6、改河、改渠、改路的开挖按图纸所示的位置和断面尺寸进行施工。开挖出的土方除可利用外，应按弃方妥善处理。7、挖除淤泥（1）、路基填方路段用地范围内水塘、水渠、水库、河流、粪池、水沟等不适用材料的清除属于开挖淤泥，并确定Cv≤0.25Kpa时候为清淤界值。开挖的软土（含淤泥）应堆放在指定的弃土场。（2）、根据开挖出的探坑和确定的清淤深度，以及放样后的清淤范围，分幅清淤，分幅换填，提高机械效率和生产率。清理淤泥应干净、彻底。清淤前先在施工范围挖掘排水沟，沟深保持清淤深度0.3m，确保清淤前后无积水。在清理淤泥过程中，如局部出现浸水，则在清淤边缘挖出一集水坑，采用抽水机及时抽水排放。清淤过程中，做到随时排水，防止浸水将清除后基底泡软，影响换填质量。 （3）、如软基地面横坡大于1：5时，应根据清淤后基底情况，设置台阶，保证基底平整。基底清理后，根据基底情况，压路机碾压；如压路机无法碾压，报经监理工程师同意后填筑片碎石。（4）、按图纸或工程师要求，将原路基一定深度和范围内的淤泥挖除，换填符合规定要求的材料。换填时，应分层铺筑，逐层压实，使之达到规定的压实度。（5）、路基穿过水库、水塘等常年积水的地段，应采用围堰或其他办法将路基范围内水排除干净，按照图纸或工程师的要求，挖除一定深度范围内的淤泥，按照填石路堤的要求回填碎石土或者一定高度的片石，回填片石及碎石土的高度应由工程师确定，一般控制在0.5~1.0m之内。9、路基挖方施工的要点：（1）、石方路堑开挖方法：横挖法、纵挖法、混合式开挖法开挖石方根据岩石的类别，风化程度和节理发育程度等确定开挖方式。对软石或强风化岩石，能用机械直接开挖的均应采用机械开挖，：也可用人工开挖，作业方式可参照土方路堑机械开挖进行。凡不能使用机械或人工直接开挖的石方，则采用爆破法开挖。（2）、爆破法开挖石方工作程序：施爆区管线构造物调查→炮位设计与设计审批→配备专业施爆人员→用机械或人工清除施爆区覆盖层和强风化岩石→钻孔→爆破器材检查与试验(或坑道、药室)检查与清除→装药并安装引爆器材→布置安全岗和施爆区安全员→炮孔堵塞→撤离爆区飞石、强地震波影响区内的人、畜→起爆→清除瞎炮→解除警戒→检测爆破效果(包括飞石、地震波对爆区内外构造物造成的损失)。10、路基土石方路堑开挖流程（1）、路基土方路堑开挖流程： 准备工作测量放样挖土装车运输卸车修整边坡精加工交验（2）、路基石方路堑开挖流程检查准备工作起爆警戒测量放样爆破效果检查爆孔定位解除警戒计算标准孔深钻孔出碴清理爆孔修整炸药、导爆索检查装炸药路基精加工空口堵塞交验设起爆线路 （3）挖除淤泥施工工艺流程确定清淤范围清除淤泥验收基底不合格软基处理施工软基处理验收路堤填筑11、路堑开挖施工依据（1）、两阶段施工图设计：第二册路基、路面及排水（2）、《公路工程质量检验评定标准》、《施工监理实施办法》、等技术规范。汝郴高速公路第一合同段一工区2009年02月10日 汝郴高速公路第一合同段项目经理部技术交底记录表单位名称：中国路桥集团西安实业发展有限公司编号：工程名称路基工程桩号（地点）K0+010.56-K2+647分项工程路基挖方施工人数20人交底对象作业队1、施工前做好充分的准备工作，包括人、材、物、机械设备等的准备。2、土方开挖（1）、土方开挖应按图纸要求自上而下的进行，不得乱挖或超挖。无论工程量多大，土层多深，均严禁用爆破法施工或掏洞取土。（2）、开挖中如发现土层性质有变化时，应修改施工方案及挖方边坡，并及时报工程师批准。（3）、沿溪及沿山坡和其他按图纸规定不能横向弃置废方的开挖地段，必须在指定的弃土场弃方。3、石方开挖（1）、石方开挖应根据地形、地质、开挖断面及施工机械配备等情况，采用能保证边坡稳定的方法施工。（2）、石方路堑边坡坡面严禁过量爆破，并应在14d作出计划和措施报工程师批准。未经批准不得采用大爆破施工。（3）、石方开挖应确定爆破的危险区，并采取有效的措施防止人、畜、建筑物、和其他公共设施受到危害和损失。在危险区的边界应设置明显的标志，建立警戒线，显示爆破时间的警戒信号，在危险区的入口或附近道路应设置标志，并派人看守，严禁人员在爆破时进入危险区。7、具体见《挖方路基施工作业指导书》交底人（签字）：年月日被交底人（签字）：年月日'
