基坑土方开挖施工设计方案

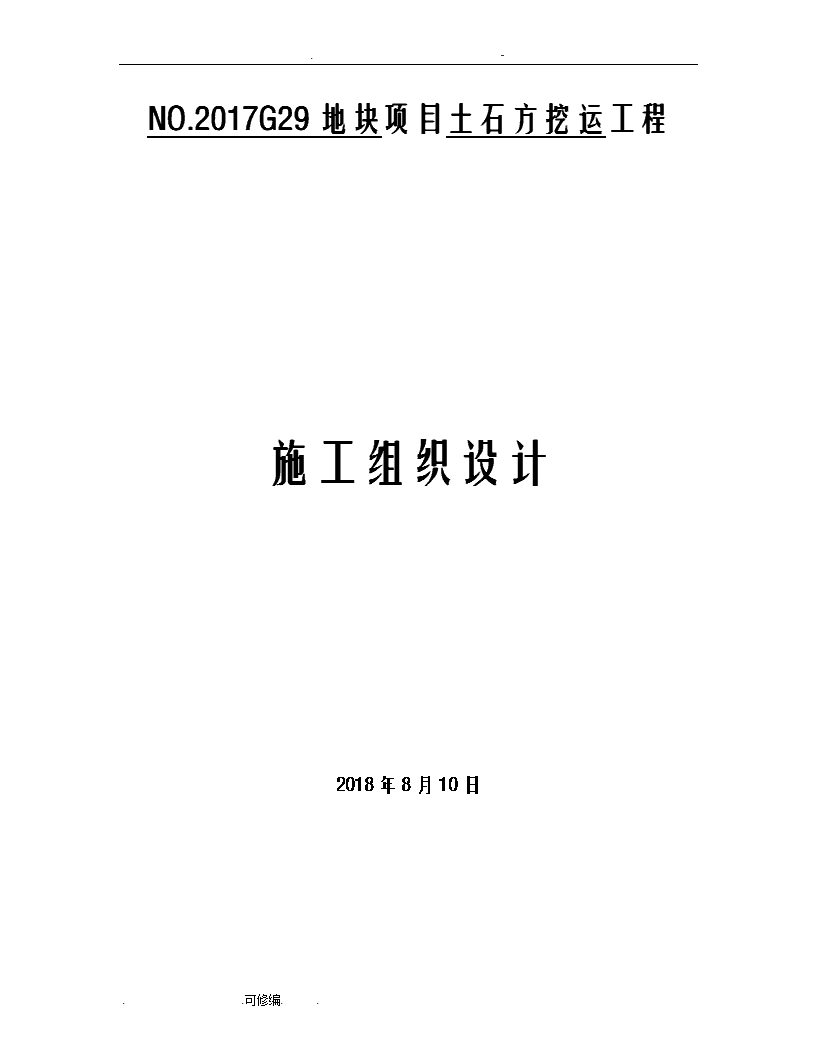

'.-NO.2017G29地块项目土石方挖运工程施工组织设计2018年8月10日..可修编.. .-第一章工程概况1、本项目位于XXXXXX；规划用地面积：总建筑面积㎡，地上建筑面积：㎡，地下建筑面积㎡，建筑高度约m；其中住宅约,商业㎡、社区用房㎡、其他配套用房㎡。基坑开发面积约平方米，基础为筏板基础（无工程桩），支护体系为1：0.75放坡挂网喷浆，局部钢板桩；基坑平均挖深约米，局部挖深约米；预计总土方开挖外运工程量约万立方米。2、本土方工程包含的主要施工容为：土方开挖、自卸汽车外运土方；基坑排水、取土区和卸土区临时道路修整、卸土区平土、场外市政道路的卫生保洁、施工现场警示标志、标牌制作及安装、渣土办及城管队的相关手续办理、施工临时用水用电及相关费用等。第二章基坑土方开挖施工第一节施工前准备1..可修编.. .-、根据施工图纸及有关资料核对现场平面尺寸和坑底标高，掌握设计容及各项技术要求，熟悉土层地质、水文勘察资料；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，明确各专业工序之间的关系和施工工期要求。为了便于土方开挖施工及有利于基坑边坡稳定，土方开挖前做好定位放线工作，及时配合基坑围护单位做好边坡及井点降水设备的布设，各级井点先预抽水4—5天，待坑水位下降至作业面标高下1米后开始挖土。2、对施工现场场地上的障碍物进行全面清查，包括施工场地地形、地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、坟墓、土洞、垃圾、树根、地面下施工围的障碍物和堆积物，供水、供电、通讯线路，防洪排水系统等；制定排障计划和处理方案幷采取有效地防护加固措施，综合考虑工程的现场情况、进度要求和土方施工方法以及分期分批施工工程的土方堆放和调运问题，划分并确定土方的最优调配区，减少重复倒运。3、构筑物的定位桩需经检验核准后方可施工。4、做好轴线定位的控制和校核，进行测量定位放线，设置龙门板、放出基坑挖土灰线、上部边线和底部边线与水准标志，龙门板应离开开挖坑边缘3.0m～5.0m，经常查看校核加以保存，根据图纸复核轴线、标高、灰线等数据无误后方可开挖。5、为了便于施工及有利于基坑边坡稳定，土方开挖前先做好定位放线工作，及时配合基坑围护单位做好边坡及井点降水设备的布设，各级井点先预抽水4—5天，待坑水位下降至作业面标高下1米后开始挖土。6..可修编.. .-、按基坑围护图纸要求，沿基坑开挖面放好开挖边线，临基坑围护线放坡，放坡系数具体各断面详见基坑围护图，基坑边工作面放800宽，沿工作面周边做300×300排水沟，东、西两侧分别各做一个1000×1000×1000集水井。第二节基坑开挖顺序1、根据道路方面决定，为了避免方便施工，不引起施工阻塞，本次开挖采取由北向南退行开挖施工。2、土方开挖由专人指挥，采取分层分段对称开挖。并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。当挖至标高接近基础底板标高时，边抄平边配合人工清槽，防止超挖，并按围护结构要求及时修整边坡及放坡，防止土方坍塌。防护桩体周围300土方采用人工清理，然后用挖机带走。3、基坑开挖程序：测量放线→切线分层开挖→排、降水→修坡整平→留足预留土层等，相邻基坑开挖时，遵循先深后浅或同时进行的施工工序。4、在开挖土方时,安排二人用全站仪和水准仪进行轴线、中心点和桩的标高测量,确保位置正确和开挖土方时不得超挖。5、雨期施工时，基坑应分段进行开挖，并在基坑两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支护情况，防止坑壁受雨水浸泡造成塌方。..可修编.. .-第三节车辆行车及机械配备1、车辆行车主要经过地段区域场地，铺设临时道路。行车时，车辆应远离围护结构边行走。配置4台挖掘机及20辆自卸车，视天气及交通与深度进展情况增减机械设备。2、有关施工机械配备详见《主要机械设备配备计划》主要机械设备配备计划序号机械设备名称单位数量备注1水准仪台2测量使用2全站仪台13激光测距仪台24推土机台2土方使用5220型挖土机台4台6运土车辆辆18（2台备用）第四节施工降水与排水措施..可修编.. .-地下水控制方法可采取集水明排法、降水法、截水和回灌法等型式单独或组合使用。当因降水而危及基坑及周边环境安全时，宜采用截水或回灌法。本项目基坑采用了降水法降低地下水位，在两池之间凹处部位设一Ф400降水井和一Ф300降水观察井，设潜水泵进行降水。坑和坡顶周边做排水沟、集水井。将渗透水、地面水、雨水等有序的排出场外，防止浸泡基坑和边坡，保证支护结构泄水孔的长期畅通。另外应加强施工监测力度。第三章组织协调及工期1、开挖由项目经理直接负责，控制好人员、机械，确保开挖工序的稳步进行，施工员做好测量放线，控制好边坡的稳定，由专职安全员组织人员及时检查安全情况，边坡稳定情况由专业检测单位全天候检测，并及时上报检测数据。2、现场协调由施工负责人负责，主要协调土方开挖和井点降水及配合总包进行边坡围护桩的施工。3、计划进场日期暂定2018年9月1日，工期为50日历天，以上进场日期为暂定，具体进场时间以发包方开工通知日期为准，竣工日期以通过发包人验收且竣工报告的日期为准。..可修编.. .-第四章工期保证措施1、为了保证本工程保质按期的完成，施工过程中，我们将采取下列措施：（1）做到组织和人员落实：组建一支强有力的项目施工领导班子，由项目经理担任组长，项目总工担任副组长，负责对其他管理人员及班组的协调，在施工过程中加强管理，统一协调。在科学合理施工安排的基础上，发扬我公司艰苦创业的精神。集中管理，统一调度，最大限度地满足本工程施工的技术、管理及现场施工人员的需要，在规定的时间组织到位，抢时间，争速度，争取提前实现进度目标。（2）做到资源落实：工程所需的设备、劳动力，要在规定的时间到位。施工过程中，要定期做好机械设备的维修保养，提高机械设备的完好率，保证正常运转。增加投入，调配备用力量，避免因机械故障和人员变动等原因，造成对工程施工的影响，保证工程施工在任何情况下都能正常运转，确保工期完成。（3）做到措施落实：编制切实可行的实施阶段专项施工方案，明确进度目标，实行科学管理，采取技术措施，如提高混凝土设计强度，掺加适量的混凝土早强剂，以减少混凝土养护时间。通过合理的安排，各道工序衔接紧密，缩短工序间的等待时间，各工程施工形成流水作业、平行作业和交叉作业，最大限度地加快施工进度。（4）..可修编.. .-施工现场由项目经理和总工组织调度，尽量减少施工干扰，提高劳动生产率，使各项工作都在规有序的状态下进行，并及时组织召开调度会、碰头会，随时检查进度的执行情况，发现问题要及时采取措施，集中集体的智慧，及时解决施工中出现的各种问题，保证各施工项目达到控制的进度目标。（1）做到责任落实：实行项目目标管理和分工负责的管理方法。制定责任目标，落实经济责任制，定期对工期、质量、安全等责任目标进行考核，激励和约束相结合，对责任人重奖重罚，最大限度地调动施工人员的工作积极性，加强施工人员的思想政治教育，增强施工人员的事业心和工作责任心，团结一致，努力使本工程的施工早日完成。（6）做到各项工作的落实：要注意异常气候对施工工期的影响。施工安排时要强调前紧后松，不能满打满算，要留有足够的余地。雨季都会对工程施工带来影响，要预先有计划有目的的安排。要加强质量管理，杜绝因质量问题造成工程的返工。（7）劳动力需要量计划序号土方、护坡施工工种人数备注1运输车司机182挖掘机司机43推土机司机24清土工人105降水工人5..可修编.. .-第五章质量保证措施第一节质量目标本工程质量管理的目标：合格。第二节质量控制原则为确保土方工程按质按量完成所规定的全部容，施工方必须依据现行施工规、规程，进行全过程的施工质量控制。第三节施工管理措施1、工程质量检查首先由施工方班组自检。施工班组在下班前要对当天的施工作业成果进行质量自检，对不符合质量要求的予以纠正。2、各工序工作完成后，由分管工序的技术人员，质检员组织工(班)长按有关技术规要求进行检查，不合格的坚决返工，上道工序不合格不得开始下道工序施工。3..可修编.. .-、每道工序完成并自检合格后，通知驻地监理或甲方代表验收，并做好相关验收记录和资料整理工作。4、加强技术人员对工程质量的监督，并完善施工记录。第四节施工测量措施1、测量控制系统本工程面积大，工期紧。土方队伍要提前测量，建立闭合导线控制网，再根据施工控制网测设各个细部。开工前测量准备工作包括：检查和复核测量基准点，增设控制点和水准点、建立控制网、复测原地形、施工放样。施工测量的精度按《工程测量规》（GB50026-93）执行。2、土石方施工测量（1）根据己建立的平面和高程控制系统，放出边界桩，并在各边界设置横向及纵向控制桩，控制桩用木质桩，埋地面以下20cm，以控制边界及控制高程。（2）测设40m×40m的方格网来实施施工放样，并且测出方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为挖方，反之则为填方。将每一个桩的挖填高度用红铅笔写在桩上（侧面），填土用“+”号，挖土用“-”号。为便于挂线找平，在方格网再增设加桩，将方格分成1Om×10m的小方格。如为填方时，则根据填方的高度在桩上挂好线填土；如为挖方时，在桩点四周挖至所需深度。根据现有场地标高，本工程土方以挖方为主。..可修编.. .-（3）在填挖过程中，以桩点为准，用尼龙线来检查，校正整个方格围标高。（4）施工过程中，应对控制点进行保护，并经常进行复测，做到准确无误。3、测量仪器高程测量主测仪器为S3级自动安平水准仪，定位仪器使用全站仪。4、放样方法使用全站仪，仪器提供了极坐标放样等多种功能，因此可计算或从设计文件查出各待定特征要素的坐标值后，输入全站仪进行测量定位。（1）架设仪器于导线控制点，输入控制点坐标值。（2）照准后视控制点，输入后视控制点坐标值或方位；（3）输入待定点坐标值；（4）按照仪器所显示的角度和距离放样定位。5、开挖标高控制待挖至接近设计标高时，要加强测量，其方法如下：在挖方区边界根据方格桩设置高程控制桩，并在控制桩上挂线，挂线时要预留一定的碾压下沉量3cm～5cm，使其碾压后的高程正好与设计高程一致。第五节地下构筑物、文物的保护和处置措施1..可修编.. .-、各类文物均属所有，在土石方施工过程中，施工单位如发现古墓、古建筑遗址等文物及化石，或其他有考古、地质研究等价值的物品时，应当立即停止施工，保护好现场，以书面形式及时报告业主或监理，业主方及时向当地政府或文物主管部门报告，由文物主管部门进行考古勘探后方能继续施工。如施工方隐瞒和私自占有，按照《文物保护法》的规定执行。一切责任由施工方承担。2、施工过程中发现影响施工的地下管线和障碍物时，应以书面形式报告甲方或监理，共同协商处置方案并报告当地政府有关部门。第六章土方回填1、填方前，应清除基底垃圾、树根、模板、杂草等有机杂物，抽出坑穴积水、淤泥及验收基底标高，检查地下管道、通信器材、地下电缆等是否安装完毕、管道支承是否有无支墩、牢固可靠。2、对填方基底和已完成隐蔽工程进行检查和中间验收，幷作好记录，在基础达到规定强度后方可进行，回填土应采取在构（建）物四周同时对称下料进行回填。3、回填土质应符合施工规要求。回填土由基坑边下土，分层回填，人工铺设，采用打夯机夯实，幷注意控制土壤含水率，虚铺厚度每层控制在300mm之，每回填一层，打夯3~4遍，机械夯不到的位置采用人工夯实，厚度每层不应超过200mm，打夯3~4遍。夯实后应取样送检，取样方法和数量要符合施工规要求。4..可修编.. .-、填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质、压实系数及所用机具而确定。5、碾压夯实过程中，应对地下管道、通信、供电电缆等设施采取有效的防护措施。6、填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合有关施工规的规定。第七章应急措施及注意事项第一节预防措施　　　综合考虑工程与水文地质及边坡支护条件、开挖深度、进行降排水，视周边环境对边坡位移的要求、边坡坡顶荷载、施工季节、支护结构使用期限等因素，因地制宜，因时制宜，合理设计，精心施工，严格监控。第二节应急措施1、在基坑开挖期间，设专人检查基坑稳定，发现问题及时上报有关施工负责人员，便于及时处理。2、边坡出现裂缝及滑移迹象，要立即停止开挖，并对裂缝处外围卸土。..可修编.. .-3、在施工中如发现局部边坡位移较大，须立即停止开挖，通知围护单位做好加固或加锚杆处理，进行边坡喷砼，待稳定后继续开挖。4、如施工过程中发现水量过大，及时增设井点处理。5、夜间施工要配备应急电源。6、若发生重大安全质量事故应及时上报。第三节注意事项1、坑边不准堆积弃土，不准堆放建筑材料、存放机械、水泥罐及行车。基坑边外部荷载不得大于15kpa。2、坑边不得常有流水，防止渗水进入基坑及冲刷边坡，降低边坡稳定。第八章安全文明施工第一节安全施工措施1、现场施工人员必须进行技术交底，并持证作业，挂牌负责，定机定人操作。2、所有进场机械必须进行严格的检查，保证机械设备完好。3、夜间施工配备足够照明，主要通道不留盲点。..可修编.. .-4、加强基坑监测，发现问题及时能报各施工方，并会同维护单位做好应急处理。5、基坑四周的安全围护采用48钢管连接做护栏，立杆打入土层中深600以上，基脚用素砼浇实，间距2000，高1200，上下用涂有黄、黑色漆的钢管连接，并用密目网封闭。第二节文明施工措施1、施工场地进出口设置专门车辆冲洗及沉淀系统，派专人冲洗，严禁出场车辆带泥及污染物上市政道路。2、每天收车后，派专人清扫马路，并适量撒水压尘,达到环卫要求。3、所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走。4、努力降低施工噪音对周边环境的影响。5、根据施工图的容和建设单位工期质量要求，通过实地调查工程施工环境和施工条件，结合本公司现有的施工机械设备和技术管理水平，拟定采取本工程平行施工“全面展开”的施工方案。..可修编..'
