土方开挖施工组织设计

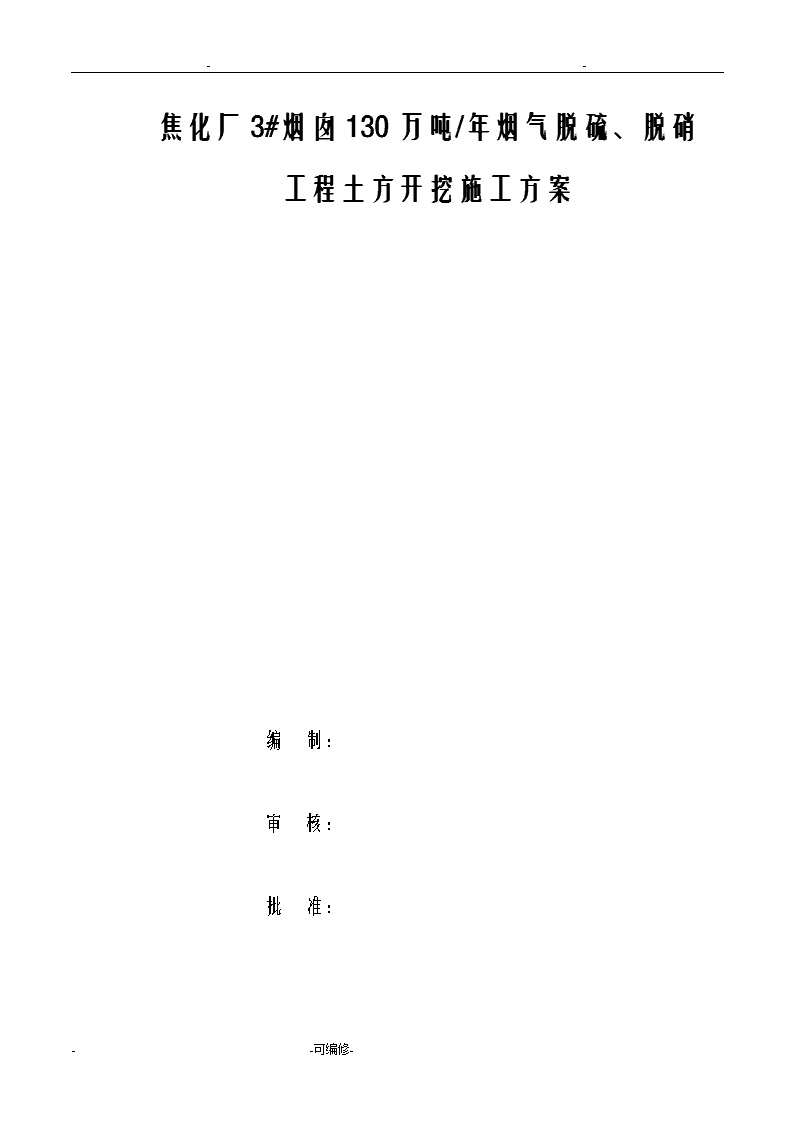

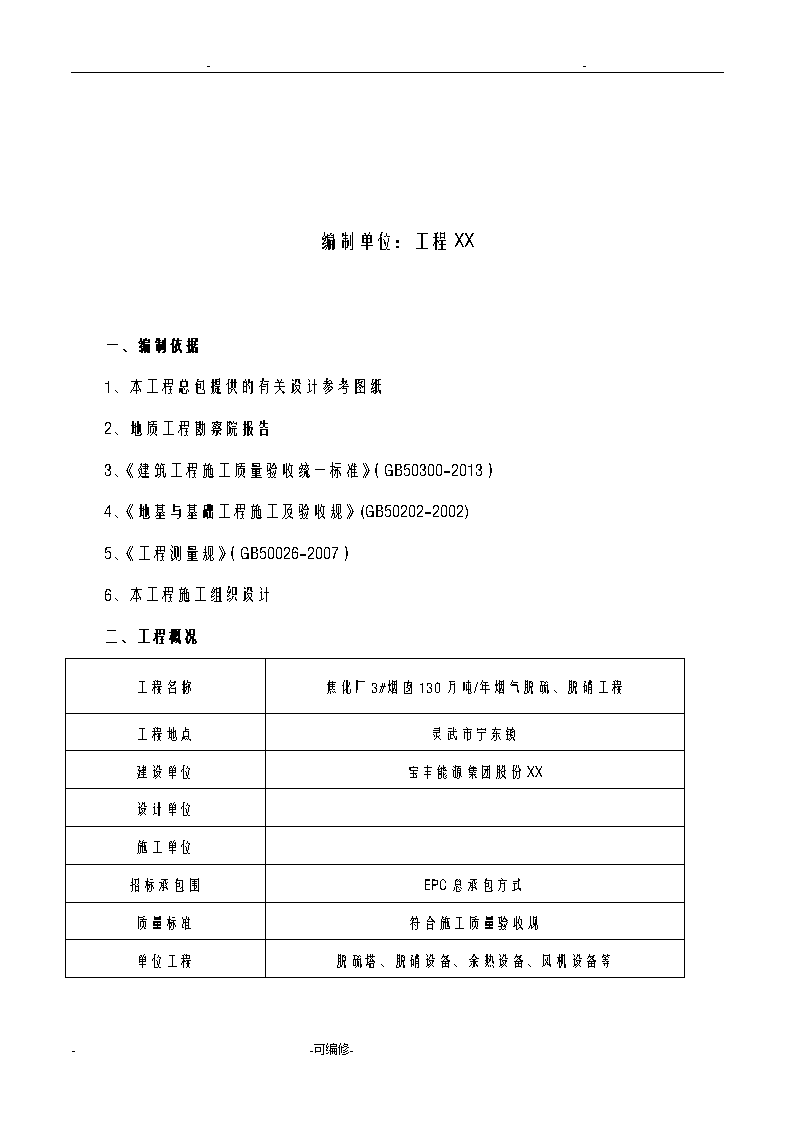

'--焦化厂3#烟囱130万吨/年烟气脱硫、脱硝工程土方开挖施工方案编制：审核：批准：--可编修- --编制单位：工程XX一、编制依据1、本工程总包提供的有关设计参考图纸2、地质工程勘察院报告3、《建筑工程施工质量验收统一标准》（GB50300-2013）4、《地基与基础工程施工及验收规》(GB50202-2002)5、《工程测量规》（GB50026-2007）6、本工程施工组织设计二、工程概况工程名称焦化厂3#烟囱130万吨/年烟气脱硫、脱硝工程工程地点灵武市宁东镇建设单位宝丰能源集团股份XX设计单位施工单位招标承包围EPC总承包方式质量标准符合施工质量验收规单位工程脱硫塔、脱硝设备、余热设备、风机设备等--可编修- --三、施工准备1．学习和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。2．查勘施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、运输道路、邻近建筑物、地下基础、管线、地面上施工围的障碍物和堆积物状况，供水、供电、通讯系统等等，以便为施工规划和准备提供可靠的资料和数据。3．编制专项施工方案研究制定现场基坑开挖施工方案；绘制基坑土方开挖图，确定开挖路线、顺序、围、开挖深度、基坑底标高、边坡坡度、排水沟、集水井位置，以及挖出的土方堆放地点；提出需用施工机具、劳动力、推广新技术计划；安全保证措施及其它保证措施。4．平整施工场地按设计或施工要求围和标高平整场地，将建筑垃圾运出施工区域；凡在施工区域的影响工程质量的腐殖土、杂填土、垃圾必须全部清除外运，以免影响地基承载力。5．作好排水设施在施工区域设置临时性排水沟，将地面水排走或排到低洼处再设水泵排走，避免地表水灌入基坑，对地基承载力或边坡造成隐患。排水沟纵向坡度一般不小于2‰，使场地不积水。6．设置测量控制网--可编修- --根据业主给定的高程控制点和坐标，按建筑物定位图要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量和校核。控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；开挖前测出自然地坪标高，作为计算挖、填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，放出基坑挖土灰线、上部边线和底部边线和水准标志，距基坑上边线1.5~2.0m，以利保存，灰线、标高、轴线应进行复核无误后，方可进行基坑开挖。7．修筑施工场地机械行走的道路。8．准备机具、物资及人员,施工现场安设足够的照明灯，以便于夜间作业。9、作好设备调配，对进场挖土、运输车辆及各种辅助设备进行维修检查，试运转，并运至使用地点就位；准备好施工用料及工程用料，按施工平面图要求堆放。10、组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人；组织安排好作业班次；制定较完善的技术岗位责任制和技术、质量、安全、管理网络；建立技术责任制和质量保证体系；对拟采用的土方工程新机具、新工艺、新技术，组织力量进行研制和试验。四、施工部署1、施工部署原则4.1.1选择技术、管理过硬的工程管理人员组成本工程土方开挖项目管理组织机构，各职能部门各司其职，责任落实到人且加强相互沟通协调。4.1.2基坑土方开挖我公司将优选施工经验丰富、机械设备配备齐全的整建制土方开挖施工队伍作为本工程的土方分包。4.1.3根据工期要求，本工程土方开挖计划施工工期为：清障完毕后土方开挖持续7天完成（在正常施工条件下，不受自然环境或其它社会因素的影响），以便于为后续工序提供条件。--可编修- --4.1.4树立全员安全意识，加强对施工人员的安全教育及施工过程中对安全防护设施及安全作业的监督检查，确保施工安全文明施工。4.1.5积极采取技术防护措施，主动控制施工所带来的环境及噪声污染。4.1.6基坑坡顶的安全防护及防水措施应完善。2、总体施工顺序本工程土方开挖应遵循的顺序为：场地地表垃圾清理及清障后土方开挖，其施工顺序如下：场地移交定位放线设备进场地下管线保护、地表垃圾及清障土方开挖（边坡放坡）3、劳动力计划本土方开挖施工阶段劳动力计划考虑5人，具体数量以满足工期要求为准。4、施工机械设及测量设备需用计划序号机械设备名称数量容1JH-225(220)挖掘机每斗1.5方2基础土方开挖（每辆挖掘机日出土方量不小于3400m3）2水准仪1高程控制3经纬仪1建筑物定位放线450米钢尺1尺寸丈量5其它满足工程需要8、工程任务划分4.9.1施工场地垃圾清理及清障平整；4.9.2土方开挖--可编修- --五、土方开挖施工方法为了保证土方开挖过程中边坡的安全，结合地勘报告，基坑边坡放坡系数为1：1.2。为证施工质量和施工安全，采用机械分层大开挖，挖至设计基底。在边坡上覆盖彩条布，防止沙尘和水分蒸发，确保边坡的安全。1、施工工艺（1）场地移交按照业主要求时间接收场地施工围的场地，业主、监理及施工单位三方共同确认现场现状。（2）施工测量1、测量工作准备项目经理部进驻现场后，技术负责人与建设单位、设计单位、规划单位联系，办理建筑红线、绝对高程的交接手续，领取放线通知书，实际勘察现场地形、地貌。组织放线测量人员熟悉图纸，将施工图细部尺寸校验后，制定放线方案，并向放线人员交底。2、测量施工方法根据建筑红线进行建筑定位放线，然后据此放出建筑物主要轴线。在基坑以外3米处设置龙门板、龙门桩，确定控制点，经反复闭合检验后，用红色油漆做好标志，并加以妥善保护。将建设单位给定的绝对高程引入现场，设置永久性±0.000高程点.。（3）施工设备进场根据施工工期的计划安排，提前准备施工机械进场，准备基坑土方的开挖。（4）土方开挖挖土前应做好技术交底工作，工程管理人员进行现场跟踪配合，随时观察和发现各种地下管线情况（位置、深度等），并及时上报监理和建设单位。--可编修- --挖土根据现场撒的白灰线进行开挖，为防止超挖或错挖，施工现场预先安设足够的照明设施，危险地段应设明显标志，并按现场技术人员的指挥进行施工。挖土时须根据施工机械计划配够运输车，便于挖土机不间断工作。工艺流程为，开挖线放样→第一步土方开挖→第一步修坡→开挖下一步土方→下一步修坡→直至基坑底预留300mm。事先根据坐标撒出基础边线，根据放坡比例参照土方开挖图撒出下口线、上口线。挖至基底时预留300mm，人工紧随进行清槽，将清除的土方送至返铲半径之带弃。（1）采用大挖机挖土，小挖机进行修坡。（2）开挖过程中应遵循先中间后四周的挖土方向。（3）边坡及坑底应留300mm人工清底，以减少雨水和太阳暴晒对土层的扰动。（4）开挖过程中应时时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。（5）如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。（6）基坑至基底以上300mm（人工清土层）。（7）弃土应及时运出，如需堆土或留作回填土用推土坡脚至坑边距离不小于800mm，堆土高度不得超过1.5m。土方开挖时，由安全员现场巡视要密切注意边坡稳定等安全问题，如发现边坡有裂缝或塌方迹象，应作出指示将施工人员撤离危险区，查明原因排除隐患后方可继续施工。挖土时如遇雨天，应停止施工。（5）清槽及验槽1、清槽--可编修- --待土方开挖完毕后，首先进行人工清槽，使得槽底设计标高符合规定，并不得超挖，槽底表面平整，然后立即进行验槽。2、验槽清槽完毕后，由地勘单位、业主、监理、XX、施工单位和质监部门对基槽进行验收，并做好验收记录。验收合格后方可进行下道工序的施工。（6）安全防护及排水措施沿基坑上口四周外≮1.5米围设置采用脚手管搭设1.5米高的安全防护栏杆，栏杆要间隔600mm刷红白油漆。此围要高外底，留设2%的坡度排至场区路面，防止地表水流入基坑中浸泡边坡，造成边坡塌方或削弱地基承载力。沿基坑距基坑边1.5米围设置一道1.5米高的安全防护栏杆，立杆间距不大于2米，沿高度方向设置3道水平杆，外挂密目网。防护栏杆外1.5米围严禁堆放材料。六、土方开挖施工中的质量保证措施及控制要点严格按照施工方案施工，挖掘机按照所放灰线进行开挖，同时按照设计要求放坡，避免塌方。测量工要随时测量，避免超挖，保证槽底土壤不被扰动。1、对定位放线的控制控制容主要为复核建筑物的定位桩、轴线、方位和几何尺寸。--可编修- --根据规划红线或建筑物方格网，按设计总平面图复核建筑物的定位桩。可采用经纬仪及标准钢卷尺进行检查校对。按设计基础平面图对基坑、槽的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。工程轴线控制桩设置离建筑物的距离一般应大于两倍的挖土深度；水准点标高可引测在已建成的沉降已稳定的建（构）筑物上，或在建筑物稍远的地方设置水准点并妥加保护。挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。2、对土方开挖的控制控制容主要为检查挖土标高、截面尺寸、放坡和排水。土方开挖一般应按从上向下分层依次进行，做成1：0.6的坡势，边挖边修坡，保证其放坡满足要求。当地基局部存在垃圾，不符合设计要求时，应与勘察、设计、建设单位共同提出方案进行处理。挖土必须做好地表和坑排水、地面截水和地下降水，地下水位应保持低于开挖面500mm以下。3、基坑验收基坑开挖完毕应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告、设计图纸要否相符合，有无破坏原状土结构或发生较大的扰动现象。一般用表面检查验槽法，必要时采用铲探检查，经检查合格，填写基坑槽验收、隐蔽工程记录，及时办理交接手续。4、临时性挖方边坡值(参照GB50202)土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1:1.25~1:1.50一般性粘土硬1：0.75~1:1.00硬、塑1:1.00~1:1.25软1:1.50或更缓碎石类土充填坚硬、硬塑粘性土1:0.50~1:1.00充填砂土1:1.00~1:1.50备注：1、设计有要求时，应符合设计要求；--可编修- --2、如采用降水或其它措施，可不受本表限制，但应计算复核；3、开挖深度，对软土不应超过4m，对硬土不应超过8m。5、土方开挖工程质量验收标准(参照GB50202)项序项目允许偏差或允许值（mm）桩基、基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-50±30±50-50-502长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100／／3边坡设计要求一般项目1表面平整度20205020202基底土性设计要求注：地（路）面基层偏差只适用于直接在挖、填方做地（路）面的基层七、安全应急预案土方开挖过程中为了保证安全顺利地完成施工任务，预防土方开挖过程中出现安全事故，特应对土方开挖制订安全紧急预案。1、成立安全应急管理小组以项目经理毓梁为领导小组的组长技术负责人魏幸山、土方分包负责人金瑞为副组长现场施工员寇宗新、安全员于强、质量员建等为组员。2、岗位职责明晰，各司其职。3、应急处理措施--可编修- --3.1土方塌方土方开挖过程中出现边坡塌方，应立刻撤离人员，将塌方围进行警戒，立刻组织相关技术及安全人员成立调查组，排除险情，制定合理的处理措施如将塌方围全部挖出并按1：0.6放坡。3.2边坡渗透水施工过程中发现边坡渗透水，要及时检查坡顶是否有施工积水，要及时排除防止大量积水浸泡边坡，出现塌方。3.3人和机械防碰撞机械开挖时要相互避让防止出现碰撞等事件发生。基坑开挖时，两人操作间距应大于2.5m。多台机械开挖，挖土机间距应大于10m。在挖土机工作围，不许进行其他作业。挖土应由上而下，逐层进行，严禁先挖坡脚或逆坡挖土。3.4交叉施工基坑开挖前应首先将周边的安全防护栏杆做好，边坡休修整过程中坡顶严禁扔杂物和上部其它工作的施工必须停止。如必须交叉施工，可以合理安排各个单位施工的时间段，避开空间的交叉施工。3.5古墓、文物开挖过程中发现古墓及文物，应立即停止施工做好保护并上报项目部，由项目部通知监理单位和业主，作出决断后方可进行施工。3.6其它开挖过程中发现不明物体时或抗站时期遗留的弹药，要做好现场保护工作并及时上报政府部门排除险情。八、季节性施工措施--可编修- --本工程土方开挖正处于秋季施工阶段，为了保证秋季施工阶段土方工程的正常开挖应做好相应的施工措施和施工准备。1、本方案考虑分两步进行开挖，当进行第二步开挖时，人工配合机械清除预留的300mm厚的土地层后要防止雨水浸泡，雨天要采取覆盖措施，防止雨水浸泡基底。2、防止地面雨水及施工用水流入基坑。3、土方开挖尽量避开雨天开挖，出土坡道处要有防滑措施。九、安全及文明施工环境保护管理措施1、安全施工措施1.1开工前施工总负责人要向全体参加施工人员进行安全交底。1.2各种机械司机严格执行安全操作规程，严禁违章作业及酒后作业。1.3土方施工机械和运输车辆在进场前进行彻底的检修保养，确保施工期间车辆的正常运转。1.4进入施工现场人员要戴好安全帽。专业工种要持证上岗。1.5施工中禁止向基坑投掷物品，以免砸伤槽底施工人员。1.6在开挖坑边土方时，挖掘机要轻起轻落，特别是在遇有地下管线或地下障碍物时，挖掘机更要谨慎操作。1.7土方开挖时，项目部管理人员应随时跟踪了解现场开挖情况，发现异情，立即向有关部门或领导反映。1.8土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员坠落坑中，造成事故。1.9夜晚施工时，在基坑四周、马道设置照明和警示红灯，防止坠落；挖土机前方设置灯具，便于挖土司机确定其高度位置。--可编修- --1.10施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆）时，立即暂停施工，及时报告业主，待妥善处理后方可继续施工。1.11在土方挖运期间由专人负责对坡道进行监测，出现异常情况（如局部塌陷、变形、开裂等），应立即停止此部位的施工，加固完毕并确认安全后方可继续施工。1.12基坑四周3m围禁止堆放材料，车辆禁止通行，并做明显警示标牌，以防止对基坑边坡的扰动。1.13夜晚施工要有充足的照明。2、文明施工管理及环保措施2.1所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒。2.2在挖土机施工过程中，应根据实际情况洒水来防止尘土飞扬。2.3现场堆土区域要采取密目网加以覆盖防止扬尘，污染环境。2.4施工场区的道路要采取专人清理打扫，避免扬尘。--可编修-'
