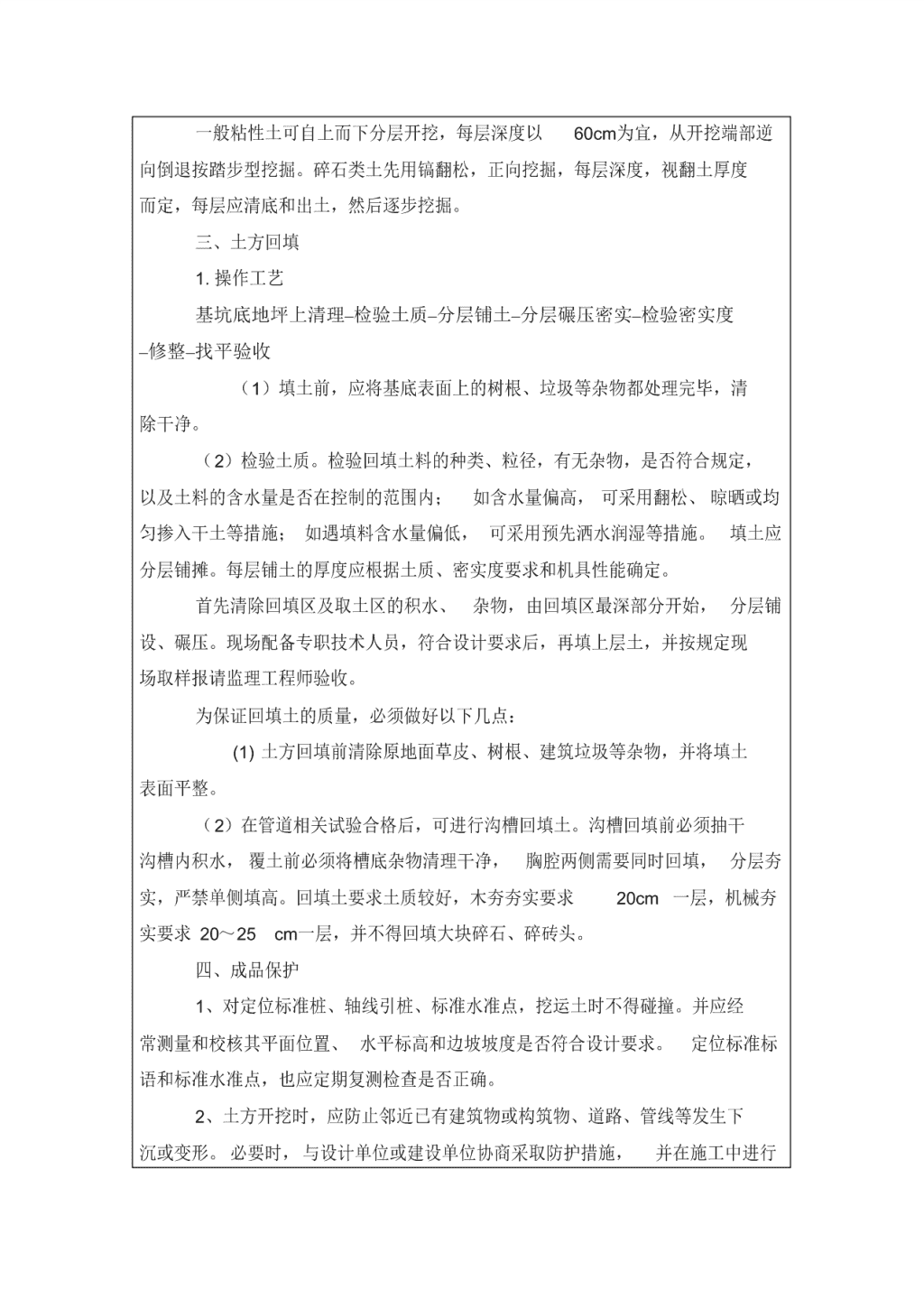

'人工挖沟槽土方及回填施工方案第2017003号嘉和耐火材料厂撬前至阀门井工程名称施工地点嘉和耐火材料厂园区内段土方开挖工程建设单位辽宁正润天然气有限公司现场负责人冯润施工单位现场负责人因嘉和耐火材料厂调压箱进口与阀门井内主管道连头的需要，该段管线需埋地敷设，沟槽土方开挖及回填具体施工做法如下：本工程位于嘉和耐火材料厂园区内，处于绿化带中，阀门井与调压箱之间由厂区铁艺围墙隔开，全线长度约13.4m（具体工程量按实际发生为准），管径DN100，土壤为一二类土，管道埋深1200mm，分层回填，回填土管顶500处敷设警示带，回填后恢复地貌。一、1、作业条件：2、土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。3、建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并预检。4、场地表面要清理平整。5、夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。6、回填土应检验其含水率，必须达到设计控制范围，方可使用。7、填料要求为颗粒均匀的素土，无块状物、砖头等杂物，不可含有盐晶、盐块或含盐植物的根茎。二、工艺流程：确定开挖的顺序和坡度——沿灰线切出槽边轮廓线——分层开挖——修整槽边清底。 一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。三、土方回填1.操作工艺基坑底地坪上清理–检验土质–分层铺土–分层碾压密实–检验密实度–修整–找平验收（1）填土前，应将基底表面上的树根、垃圾等杂物都处理完毕，清除干净。（2）检验土质。检验回填土料的种类、粒径，有无杂物，是否符合规定，以及土料的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采用预先洒水润湿等措施。填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。首先清除回填区及取土区的积水、杂物，由回填区最深部分开始，分层铺设、碾压。现场配备专职技术人员，符合设计要求后，再填上层土，并按规定现场取样报请监理工程师验收。为保证回填土的质量，必须做好以下几点：(1)土方回填前清除原地面草皮、树根、建筑垃圾等杂物，并将填土表面平整。（2）在管道相关试验合格后，可进行沟槽回填土。沟槽回填前必须抽干沟槽内积水，覆土前必须将槽底杂物清理干净，胸腔两侧需要同时回填，分层夯实，严禁单侧填高。回填土要求土质较好，木夯夯实要求20cm一层，机械夯实要求20～25cm一层，并不得回填大块碎石、碎砖头。四、成品保护1、对定位标准桩、轴线引桩、标准水准点，挖运土时不得碰撞。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准标语和标准水准点，也应定期复测检查是否正确。2、土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时，与设计单位或建设单位协商采取防护措施，并在施工中进行 沉降和位移观测。 3、施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的4、夜间施工时，应合理安排施工顺序，要有足够的照明设施。防止铺填超厚，严禁用汽车直接将土倒入基坑（槽）内。但大型地坪不受限制。5、基础或管沟的现浇混凝土应达到一定强度，不致因回填土而受破坏时，方可回填土方。五、应该注意的质量问题1、基底超挖：开挖基坑（槽）或管沟均不得超过基底标高。如个别地方超挖时，其自理方法应取得设计单位的同意，不得私自处理。2、开挖尺寸不足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。3、基坑（槽）或管沟边坡不直不平，基底不平：应加强检查，随挖随修，并要认真验收。4、基底处理必须符合设计要求或施工规范的规定。5、回填的土料，必须符合设计要求或施工规范的规定。6、回填土必须按规定分层夯压密实。建设单位施工单位 此告知书一式两份，建设单位、施工单位各执一份。（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）'
