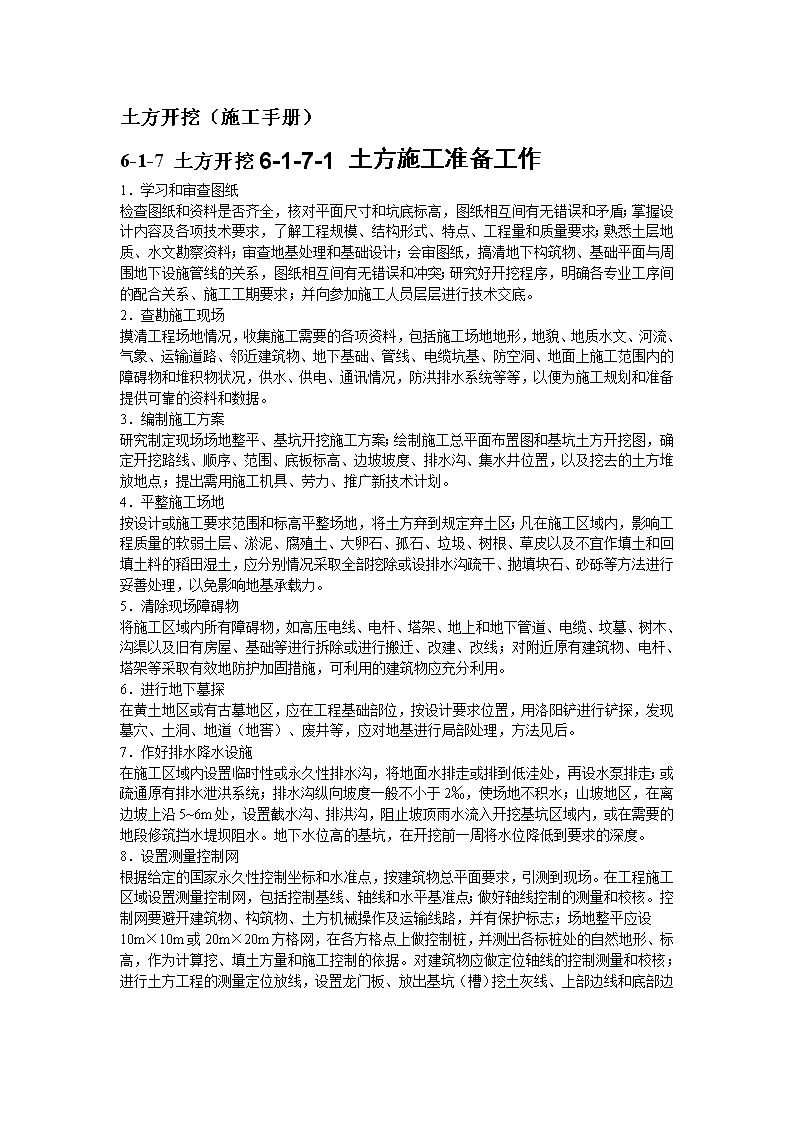

'土方开挖（施工手册）6-1-7土方开挖6-1-7-1土方施工准备工作1．学习和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。2．查勘施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。3．编制施工方案研究制定现场场地整平、基坑开挖施工方案；绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点；提出需用施工机具、劳力、推广新技术计划。4．平整施工场地按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土，应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。5．清除现场障碍物将施工区域内所有障碍物，如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。6．进行地下墓探在黄土地区或有古墓地区，应在工程基础部位，按设计要求位置，用洛阳铲进行铲探，发现墓穴、土洞、地道（地窖）、废井等，应对地基进行局部处理，方法见后。7．作好排水降水设施在施工区域内设置临时性或永久性排水沟，将地面水排走或排到低洼处，再设水泵排走；或疏通原有排水泄洪系统；排水沟纵向坡度一般不小于2‰，使场地不积水；山坡地区，在离边坡上沿5~6m处，设置截水沟、排洪沟，阻止坡顶雨水流入开挖基坑区域内，或在需要的地段修筑挡水堤坝阻水。地下水位高的基坑，在开挖前一周将水位降低到要求的深度。8．设置测量控制网根据给定的国家永久性控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量和校核。控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平应设10m×10m或20m×20m 方格网，在各方格点上做控制桩，并测出各标桩处的自然地形、标高，作为计算挖、填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，设置龙门板、放出基坑（槽）挖土灰线、上部边线和底部边线和水准标志。龙门板桩一般应离开坑缘1.5~2.0m，以利保存，灰线、标高、轴线应进行复核无误后，方可进行场地整平和基坑开挖。9．修建临时设施及道路根据土方和基础工程规模、工期长短、施工力量安排等修建简易的临时性生产和生活设施（如工具库、材料库、油库、机具库、修理棚、休息棚、茶炉棚等），同时敷设现场供水、供电、供压缩空气（爆破石方用）管线路，并进行试水、试电、试气。修筑施工场地内机械运行的道路，主要临时运输道路宜结合永久性道路的布置修筑。行车路面按双车道，宽度不应小于7m，最大纵向坡应不大于6%，最小转弯半径不小于15m；路基底层可铺砌20~30cm厚的块石或卵（砾）石层作简易泥结石路面，尽量使一线多用，重车下坡行驶。道路的坡度、转弯半径应符合安全要求，两侧作排水沟。道路通过沟渠应设涵洞，道路与铁路、电讯线路、电缆线路以及各种管线相交处，应按有关安全技术规定设置平交道和标志。10．准备机具、物资及人员作好设备调配，对进场挖土、运输车辆及各种辅助设备进行维修检查，试运转，并运至使用地点就位；准备好施工用料及工程用料，按施工平面图要求堆放。组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人；组织安排好作业班次；制定较完善的技术岗位责任制和技术、质量、安全、管理网络；建立技术责任制和质量保证体系；对拟采用的土方工程新机具、新工艺、新技术，组织力量进行研制和试验。6-1-7-2开挖的一般要求1．场地开挖挖方边坡应根据使用时间（临时或永久性）、土的种类、物理力学性质（内摩擦角、粘聚力、密度、湿度）、水文情况等确定。对于永久性场地，挖方边坡坡度应按设计要求放坡，如设计无规定，可按表6-39所列采用。对使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地实践经验确定。在山坡整体稳定的情况下，如地质条件良好，土质较均匀，高度在10m内的边坡坡度可按表6-40确定。对岩石边坡，根据其岩石类别和风化程度、边坡坡度可按表6-41采用。挖方上边缘至土堆坡脚的距离，当土质干燥密实时，不得小于3m；当土质松软时，不得小于5m。在挖方下侧弃土时，应将弃土堆表面平整至低于挖方场地标高并向外倾斜。永久性土工构筑物挖方的边坡坡度  表6-39项次挖土性质边坡坡度1在天然湿度、层理均匀、不易膨胀的粘土、粉质粘土和砂土（不包括细砂、粉砂）内挖方深度不超过3m1：1.00~1：1.252土质同上，深度为3~12m1：1.25~1：1.503干燥地区内土质结构未经破坏的干燥黄土及类黄土，深度不超过12m1：0.10~1：1.254在碎石土和泥灰岩土的地方，深度不超过12m，根据土的性质、层理特性和挖方深度确定1：0.50~1：1.505在风化岩内的挖方，根据岩石性质、风化程度、层理特性和挖方深度确定1：0.20~1：1.506在微风化岩石内的挖方，岩石无裂缝且无倾向挖方坡脚的岩层1：0.10 7在未风化的完整岩石内的挖方直立的土质边坡坡度允许值  表6-40土的类别密实度或状态坡度允许值（高宽比）坡高在5m以内坡高为5~10m碎石土密实1：0.35~1：0.501：0.50~1：0.75中密1：0.50~1：0.751：0.75~1：1.00稍密1：0.75~1：1.001：1.00~1：1.25粘性土坚硬1：0.75~1：1.001：1.00~1：1.25硬塑1：1.00~1：1.251：1.25~1：1.50注：1．表中碎石土的充填物为坚硬或硬塑状态的粘性土。2．对于砂土或充填物为砂土的碎石土，其边坡坡度允许值均按自然休止角确定。岩石边坡坡度允许值  表6-41岩石类土风化程度坡度允许值（高宽比）坡高在8m以内坡高8~15m坡高15~30m硬质岩石微风化1：0.10~1：0.201：0.20~1：0.351：0.30~1：0.50中等风化1：0.20~1：0.351：0.35~1：0.501：0.50~1：0.75强风化1：0.35~1：0.501：0.50~1：0.751：0.75~1：1.00软质岩石微风化1：0.35~1：0.501：0.50~1：0.751：0.75~1：1.00中等风化1：0.50~1：0.751：0.75~1：1.001：1.00~1：1.50强风化1：0.75~1：1.001：1.00~1：1.252．边坡开挖（1）场地边坡开挖应采取沿等高线自上而下，分层、分段依次进行，在边坡上采取多台阶同时进行机械开挖时，上台阶应比下台阶开挖进深不少于30m，以防塌方。（2）边坡台阶开挖，应作成一定坡势，以利泄水。边坡下部设有护脚及排水沟时，应尽快处理台阶的反向排水坡，进行护脚矮墙和排水沟的砌筑和疏通，以保证坡脚不被冲刷和在影响边坡稳定的范围内不积水，否则应采取临时性排水措施。（3）边坡开挖对软土土坡或易风化的软质岩石边坡在开挖后应对坡面、坡脚采取喷浆、抹面、嵌补、护砌等保护措施，并作好坡顶、坡脚排水，避免在影响边坡稳定的范围内积水。3．浅基坑开挖（深基坑开挖见基坑工程部分）（1）开挖前，应根据工程结构形式、基坑深度、地质条件、周围环境、施工方法、施工工期和地面荷载等资料，确定基坑开挖方案和地下水控制施工方案。（2）基坑边缘堆置土方和建筑材料，或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m，堆置高度不应超过1.5m。在垂直的坑壁边，此安全距离还应适当加大。软土地区不宜在基坑边堆置弃土。（3）基坑周围地面应进行防水、排水处理，严防雨水等地面水浸入基坑周边土体。（4）基坑开挖完成后，应及时清底、验槽，减少暴露时间，防止暴晒和雨水浸刷破坏地基土的原状结构。 6-1-7-3浅基坑、槽和管沟开挖1．浅基坑（槽，下同）开挖，应先进行测量定位，抄平放线，定出开挖长度，按放线分块（段）分层挖土。根据土质和水文情况，采取在四侧或两侧直立开挖或放坡，以保证施工操作安全。当土质为天然湿度、构造均匀、水文地质条件良好（即不会发生坍滑、移动、松散或不均匀下沉），且无地下水时，开挖基坑亦可不必放坡，采取直立开挖不加支护，但挖方深度应按表6-42的规定，基坑长度应稍大于基础长度。如超过表6-42规定的深度，应根据土质和施工具体情况进行放坡，以保证不坍方。其临时性挖方的边坡值可按表6-43采用。放坡后基坑上口宽度由基坑底面宽度及边坡坡度来决定，坑底宽度每边应比基础宽出15~30cm，以便施工操作。基坑（槽）和管沟不加支撑时的容许深度  表6-42项次土的种类容许深度（m）1密实、中密的砂子和碎石类土（充填物为砂土）1.002硬塑、可塑的粉质粘土及粉土1.253硬塑、可塑的粘土和碎石类土（充填物为粘性土）1.504坚硬的粘土2.00临时性挖方边坡值  表6-43土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1：1.25~1：1.50一般性粘土硬1：0.75~1：1.00硬塑1：1~1：1.25软1：1.5或更缓碎石类土充填坚硬、硬塑粘性土1：0.5~1：1.0充填砂土1：1~1：1.5注：1．有成熟施工经验，可不受本表限制。设计有要求时，应符合设计标准。2．如采用降水或其他加固措施，也不受本表限制。3．开挖深度对软土不超过4m，对硬土不超过8m。2．当开挖基坑（槽）的土体含水量大而不稳定，或基坑较深，或受到周围场地限制而需用较陡的边坡或直立开挖而土质较差时，应采用临时性支撑加固，基坑、槽每边的宽度应比基础宽15~20cm，以便于设置支撑加固结构。挖土时，土壁要求平直，挖好一层，支一层支撑，挡土板要紧贴土面，并用小木桩或横撑木顶住挡板。开挖宽度较大的基坑，当在局部地段无法放坡，或下部土方受到基坑尺寸限制不能放较大坡度时，应在下部坡脚采取加固措施，如采用短桩与横隔板支撑或砌砖、毛石或用编织袋、草袋装土堆砌临时矮挡土墙保护坡脚。3．基坑开挖程序一般是：测量放线→切线分层开挖→排降水→修坡→整平→留足预留土层等。相邻基坑开挖时，应遵循先深后浅或同时进行的施工程序。挖土应自上而下水平分段分层进行，每层0.3m左右，边挖边检查坑底宽度及坡度，不够时及时修整，每3m左右修一次坡，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过2.0cm。 4．基坑开挖应尽量防止对地基土的扰动。当用人工挖土，基坑挖好后不能立即进行下道工序时，应预留15~30cm一层土不挖，待下道工序开始再挖至设计标高。采用机械开挖基坑时，为避免破坏基底土，应在基底标高以上预留一层由人工挖掘修整。使用铲运机、推土机时，保留土层厚度为15~20cm，使用正铲、反铲或拉铲挖土时为20~30cm。5．在地下水位以下挖土，应在基坑（槽）四侧或两侧挖好临时排水沟和集水井，或采用井点降水，将水位降低至坑、槽底以下500mm，以利挖方进行。降水工作应持续到基础（包括地下水位下回填土）施工完成。6．雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并在基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支撑情况，以防止坑壁受水浸泡造成塌方。7．基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等经常复测检查。8．基坑挖完后应进行验槽（方法见6-1-7-8一节），作好记录，如发现地基土质与地质勘探报告、设计要求不符时，应与有关人员研究及时处理。关于局部地基和特殊地基的处理方法参见7-1-9节。6-1-7-4浅基坑、槽和管沟的支撑方法基坑槽和管沟的支撑方法见表6-44，一般浅基坑的支撑方法见表6-45。基坑槽、管沟的支撑方法  表6-44支撑方式简图支撑方法及适用条件间断式水平支撑两侧挡土板水平放置，用工具式或木横撑借木楔顶紧，挖一层土，支顶一层适于能保持立壁的千土或天然湿度的粘土类土，地下水很少、深度在2m以内断续式水平支撑挡土板水平放置，中间留出间隔，并在两侧同时对称立竖方木，再用工具式或木横撑上、下顶紧适于能保持直立壁的干土或天然湿度的粘土类土，地下水很少、深度在3m以内连续式水平支撑挡土板水平连续放置，不留间隙，然后两侧同时对称立竖方木，上、下各顶一根撑木，端头加木楔顶紧适于较松散的干土或天然湿度的粘土类土，地下水很少、深度为3~5m连续或间断式垂直支撑挡土板垂直放置，可连续或留适当间隙，然后每侧上、下各水平顶一根方木，再用横撑顶紧适于土质较松散或湿度很高的土，地下水较少、深度不限水平垂直混合式支撑沟槽上部连续式水平支撑，下部设连续式垂直支撑 适于沟槽深度较大，下部有含水土层的情况一般浅基坑的支撑方法  表6-45支撑方式简图支撑方法及适用条件斜柱支撑水平挡土板钉在柱桩内侧，柱桩外侧用斜撑支顶，斜撑底端支在木桩上，在挡土板内侧回填土适于开挖较大型、深度不大的基坑或使用机械挖土时锚拉支撑水平挡土板支在柱桩的内侧，柱桩一端打入土中，另一端用拉杆与锚桩拉紧，在挡土板内侧回填土适于开挖较大型、深度不大的基坑或使用机械挖土，不能安设横撑时使用型钢桩横挡板支撑沿挡土位置预先打人钢轨、工字钢或H型钢桩，间距1.0~1.5m，然后边挖方，边将3~6cm厚的挡土板塞进钢桩之间挡土，并在横向挡板与型钢桩之间打上楔子．使横板与土体紧密接触适于地下水位较低、深度不很大的一般粘性或砂土层中使用短桩横隔板支撑打入小短木桩，部分打入土中，部分露出地面，钉上水平挡土板，在背面填土、夯实适于开挖宽度大的基坑，当部分地段下部放坡不够时使用临时挡土墙支撑沿坡脚用砖、石叠砌或用装水泥的聚丙烯扁丝编织袋、草袋装土、砂堆砌，使坡脚保持稳定适于开挖宽度大的基坑，当部分地段下部放坡不够时使用挡土灌注桩支护在开挖基坑的周围，用钻机或洛阳铲成孔，桩径φ400~500mm，现场灌筑钢筋混凝土桩，桩间距为1.0~1.5m，在桩间土方挖成外拱形使之起土拱作用适用于开挖较大、较浅（＜5m）基坑，邻近有建筑物，不允许背面地基有下沉、位移时采用叠袋式挡墙支护 采用编织袋或草袋装碎石（砂砾石或土）堆砌成重力式挡墙作为基坑的支护，在墙下部砌500mm厚块石基础，墙底宽由1500~2000mm，顶宽由500~1200mm，顶部适当放坡卸土1.0~1.5m，表面抹砂浆保护适用于一般粘性土、面积大、开挖深度应在5m以内的浅基坑支护6-1-7-5浅基坑、槽和管沟支撑的计算以连续水平板式支撑为例，计算简图如图6-12（a）所示。水平挡土板与梁的作用相同，承受土的水平压力的作用，设土与挡土板间的摩擦力不计，则深度h处的主动土压力强度为：（kN/m2）  （6-13）式中  γ——坑槽（或管沟，下同）壁土的平均重度（kN/m3）；  （6-14）h——基坑槽深度（m）；φ——基坑槽的平均内摩擦角（°）。（6-15）图6-12连续水平板式支撑计算简图（a）水平挡土板受力情况；（b）立柱受力情况1-水平挡土板；2-立柱；3-横撑挡土板厚度按受力最大的下面一块板计算，它所承受的压力图为梯形，可以简化为矩形压力图来代替，设深度h处的挡土板宽度为b，则主动土压力作用在该水平挡土板上的荷载q1＝pa·b。将挡土板视作简支梁，当立柱间距为L时，则挡土板承受的最大弯矩为：Mmax＝pabL2/8  （6-16）所需挡土板的截面抵抗矩W为：W＝Mmax/fm  （6-17）式中  fm——木材的抗弯强度设计值（N/mm2）。需用木挡土板的厚度为：  （6-18）立柱为承受三角形荷载的连续梁，也按多跨简支梁计算，并按控制跨度设计其尺寸。当坑槽壁仅设二道横撑木（图6-12b）时，其上下横撑间距为l1立柱间距为L，则下端支点处主动土压力的荷载为：q2＝paL（kN/m），式中pa为立柱下端的土压力（kN/m2）。立柱承受三角形荷载作用，下端支点反力为：Ra＝q2l1/3；上端支点反力为：Rb＝q2l1/6。由此可求得最大弯矩所在截面与上端支点的距离为：x＝0.578l1。最大弯矩为              Mmax＝0.0642q2l12  （6-19）最大应力为              σ＝Mmax/W≤fm    （6-20）当坑槽壁设多道横撑木（图6-13a），可将各跨间梯形分布荷载简化为均布荷载qi（等于其平均值），如图中虚线所示，然后取其控制跨度求其最大弯矩：Mmax＝q3l32/8，可同上法确定立柱尺寸。图6-13多道横撑的立柱计算简图（a）多道横撑支撑情况；（b）立柱承受荷载情况1-水平挡土板；2-立柱；3-横撑木；4-木楔支点反力可按承受相邻两跨度上各半跨的荷载计算，如图6-13（b）中间支点的反力为：  （6-21） A、D两点的外侧无支点，故计算的立柱两端的悬臂部分的荷载亦应分别由上下两个支点承受。横撑木为承受支点的反力的中心受压杆件，可按下式计算需用截面积：  （6-22）式中  Ac——横撑木的截面积（mm2）；R——横撑木承受的支点最大反力（N）；fc——木材顺纹抗压及承压强度设计值（N/mm2）；φ——横撑木的轴心受压稳定系数，按下式计算：树种强度等级为TC17、TC15及TB20：当λ≤75时      （6-23）当λ＞75时  树种强度等级为TC13、TC11、TB17及TB15：当λ≤91时  当λ＞91时  λ——横撑木的长细比。连续垂直板或支撑的计算，可参照连续水平板式支撑的计算方法（略）。6-1-7-6土方开挖和支撑施工注意事项1．大型挖土及降低地下水位时，应经常注意观察附近已有建筑或构筑物、道路、管线，有无下沉和变形。如有下沉和变形，应与设计和建设单位研究采取防护措施。2．土方开挖中如发现文物或古墓，应立即妥善保护并及时报请当地有关部门来现场处理，待妥善处理后，方可继续施工。3．挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如发现测量用的永久性标桩或地质、地震部门设置的观测孔等亦应加以保护。如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同意。4．基坑槽、管沟支撑宜选用质地坚实、无枯节、透节、穿心裂折的松木或杉木，不宜使用杂木。5．支撑应挖一层支撑好一层，并严密顶紧，支撑牢固，严禁一次将土挖好后再支撑。6．挡土板或板桩与坑壁间的填土要分层回填夯实，使之严密接触。7．埋深的拉锚需用挖沟方式埋设，沟槽尽可能小，不得采取将土方全部挖开，埋设拉锚后再回填的方式，这样会使土体固结状态遭受破坏。拉锚安装后要预拉紧，预紧力不小于设计计算值的5%~10%，每根拉锚松紧程度应一致。8．施工中应经常检查支撑和观测邻近建筑物的情况，如发现支撑有松动、变形、位移等情况，应及时加固或更换。加固办法可打紧受力较小部分的木楔或增加立柱及横撑等。如换支撑时，应先加新支撑后拆旧支撑。9．支撑的拆除应按回填顺序依次进行。多层支撑应自下而上逐层拆除，拆除一层，经回填夯实后，再拆上层。拆除支撑时，应注意防止附近建筑物或构筑物产生下沉和破坏，必要时采取加固措施。6-1-7-7基坑边坡保护当基坑放坡高度较大，施工期和暴露时间较长，或岩土质较差，易于风化、疏松或滑坍。为防止基坑边坡因气温变化，或失水过多而风化或松散；或防止坡面受雨水冲刷而产生溜坡现象。应根据土质情况和实际条件采取边坡保护措施，以保护基坑边坡的稳定，常用基坑坡面保护方法有： 1．薄膜覆盖或砂浆覆盖法对基础施工期较短的临时性基坑边坡，采取在边坡上铺塑料薄膜，在坡顶及坡脚用草袋或编织袋装土压住或用砖压住；或在边坡上抹水泥砂浆2~2.5cm厚保护。为防止薄膜脱落，在上部及底部均应搭盖不少于80cm，同时在土中插适当锚筋连接，在坡脚设排水沟（图6-14a）。图6-14基坑边坡护面方法（a）薄膜或砂浆覆盖；（b）挂网或挂网抹面；（c）喷射混凝土或混凝土护面；（d）土袋或砌石压坡1-塑料薄膜；2-草袋或编织袋装土；3-插筋φ10~12mm；4-抹M5水泥砂浆；5-20号钢丝网；6-C15喷射混凝土；7-C15细石混凝土；8-M5砂浆砌石；9-排水沟；10-土堤；11-φ4~6mm钢筋网片，纵横间距250~300mm2．挂网或挂网抹面法对基础施工期短，土质较差的临时性基坑边坡，可在垂直坡面楔入直径10~12mm，长40~60cm插筋，纵横间距1m，上铺20号铁丝网，上下用草袋或聚丙烯扁丝编织袋装土或砂压住，或再在铁丝网上抹2.5~3.5cm厚的M5水泥砂浆（配合比为水泥：白灰膏：砂子＝1：1：1.5）。在坡顶坡脚设排水沟（图6-14b）。3．喷射混凝土或混凝土护面法对邻近有建筑物的深基坑边坡，可在坡面垂直楔入直径10~12mm，长40~50cm插筋，纵横间距1m，上铺20号铁丝网，在表面喷射40~60mm厚的C15细石混凝土直到坡顶和坡脚；亦可不铺铁丝网，而坡面铺φ4~6mm@250~300mm钢筋网片，浇筑50~60mm厚的细石混凝土，表面抹光（图6-14c）。4．土袋或砌石压坡法对深度在5m以内的临时基坑边坡，在边坡下部用草袋或聚丙烯扁丝编织袋装土堆砌或砌石压住坡脚。边坡高3m以内可采用单排顶砌法，5m以内，水位较高，用二排顶砌或一排一顶构筑法，保持坡脚稳定。在坡顶设挡水土堤或排水沟，防止冲刷坡面，在底部作排水沟，防止冲坏坡脚（图6-14d）。6-1-7-8土方开挖施工中的质量控制要点1．对定位放线的控制控制内容主要为复核建筑物的定位桩、轴线、方位和几何尺寸。根据规划红线或建筑物方格网，按设计总平面图复核建筑物的定位桩。可采用经纬仪及标准钢卷尺进行检查校对。按设计基础平面图对基坑、槽的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。工程轴线控制桩设置离建筑物的距离一般应大于两倍的挖土深度；水准点标高可引测在已建成的沉降已稳定的建（构）筑物上，或在建筑物稍远的地方设置水准点并妥加保护。挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。2．对土方开挖的控制控制内容主要为检查挖土标高、截面尺寸、放坡和排水。土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。如用机械挖土，深5m以内的浅基坑可一次开挖。在接近设计坑底标高或边坡边界时应预留200~300mm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。遇标高超深时，不得用松土回填，应用砂、碎石或低强度等级混凝土填压（夯）实到设计标高；当地基局部存在软弱土层，不符合设计要求时，应与勘察、设计、建设部门共同提出方案进行处理。挖土边坡值应按表6-40和表6-41确定。截面尺寸应按照龙门板上标出的中心轴线和边线进行，经常检查挖土的宽度，检查可用经纬仪或挂线吊线锤进行。 挖土必须做好地表和坑内排水、地面截水和地下降水，地下水位应保持低于开挖面500mm以下。3．基坑（槽）验收基坑开挖完毕应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告、设计图纸要求是否相符合，有无破坏原状土结构或发生较大的扰动现象。一般用表面检查验槽法，必要时采用钎探检查、或洛阳铲探检查，经检查合格，填写基坑槽验收、隐蔽工程记录，及时办理交接手续。4．土方开挖工程质量检验标准（表6-46）。土方开挖工程质量检验标准（mm）  表6-46项序项目允许偏差或允许值检验方法柱基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高－50±30±50－50－50水准仪2长度、宽度（由设计中心线向两边量）＋200＋300＋500＋100-经纬仪、用钢尺量－50－100－1503边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方做地（路）面的基层。'
