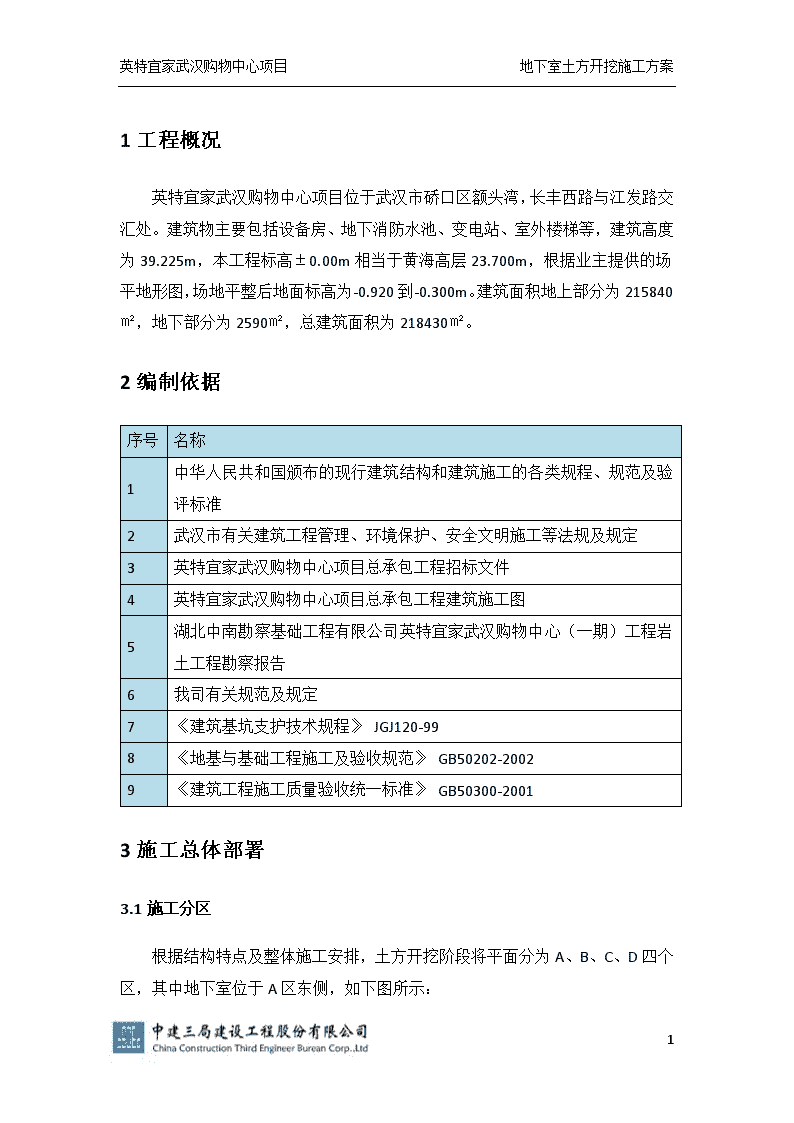

'英特宜家武汉购物中心项目地下室土方开挖施工方案1工程概况英特宜家武汉购物中心项目位于武汉市硚口区额头湾，长丰西路与江发路交汇处。建筑物主要包括设备房、地下消防水池、变电站、室外楼梯等，建筑高度为39.225m，本工程标高±0.00m相当于黄海高层23.700m，根据业主提供的场平地形图，场地平整后地面标高为-0.920到-0.300m。建筑面积地上部分为215840㎡，地下部分为2590㎡，总建筑面积为218430㎡。2编制依据序号名称1中华人民共和国颁布的现行建筑结构和建筑施工的各类规程、规范及验评标准2武汉市有关建筑工程管理、环境保护、安全文明施工等法规及规定3英特宜家武汉购物中心项目总承包工程招标文件4英特宜家武汉购物中心项目总承包工程建筑施工图5湖北中南勘察基础工程有限公司英特宜家武汉购物中心（一期）工程岩土工程勘察报告6我司有关规范及规定7《建筑基坑支护技术规程》JGJ120-998《地基与基础工程施工及验收规范》GB50202-20029《建筑工程施工质量验收统一标准》GB50300-20013施工总体部署3.1施工分区根据结构特点及整体施工安排，土方开挖阶段将平面分为A、B、C、D四个区，其中地下室位于A区东侧，如下图所示：13 英特宜家武汉购物中心项目地下室土方开挖施工方案地下室面积约2590m2，地下室底标高-7.85m，主要功能为地下室水泵房。3.2土方开挖顺序考虑到材料出口位置以及工程特点，以东门或南1门作为出土出入口。地下室土方具体开挖顺序如图所示：此区域开挖最深约为7.85米，需要穿插基坑支护施工，为不影响其他区域施工，地下室土方开挖自东向西退挖。如下图所示：13 英特宜家武汉购物中心项目地下室土方开挖施工方案下基坑爬梯护下基坑爬梯护土方开挖顺序图基坑围护下基坑爬梯护3.3土方开挖方式地下水泵房位置的地下室基坑深度为4.10m～7.25m，基坑周边环境较为开阔，有一定的放坡开挖的条件，所以主要考虑放坡支护方式。以FGH段剖面做土方开挖说明：第一层开挖至绝对标高20.00，基坑支护插入施工，第二层开挖至基坑底。（详细可参见：基坑支护方案）。13 英特宜家武汉购物中心项目地下室土方开挖施工方案第二次开挖第一次开挖至20.0003.4资源组织3.4.1主要施工设备选择地下室面积约2590m2，地下室最深为-7.85m，结合现场场坪标高，经过计算，场区土方开挖量为32000m3，现对挖土机械用量进行计算。地下室土方工程主要机械设备计算与选择：说明地下室土方开挖总量约为32000m3，计划工期为20天，拟定施工时间为每天12h。机械需用量计算运距：场内暂取1km，场外暂取5km，车辆平均速度：场内5km/h，场外30km/h；则平均速度约（1×5+5×30）/(1+5)=25.8km/h12小时内往返次数：12×25.8/(5+1)/2=25.8，取26次；单车运输方量：10m3的DFL3251A1自卸汽车；需求车辆：32000/（10×26×20）=6.23辆；挖土机需求：以1.0m3挖机12/8个台班1350m3计算，则需要挖土13 英特宜家武汉购物中心项目地下室土方开挖施工方案机35000/(1350/8*12)/20=1台。主要机械考虑到地梁、承台及零星土方开挖的需要，挖机、运输车在坑内作业降效，地下室土方开挖使用1台1.0m3挖机大开挖，另外配置1台0.4m3挖机进行配合施工。主要施工设备一览表：设备名称设备型号数量（暂估）全站仪宾得R-422NM1钢卷尺50m1水准仪ZDL70031反铲挖土机PC2001反铲挖土机PC1101自卸式汽车3DFL3251A123.4.2劳动力安排序号工种所需人数1普工202司机43电工13.4.3进度计划计划于2013年1月10开始土方开挖，其中承台与地梁之间进行穿插施工。若遇恶劣天气等不可抗力影响，将根据实际调整进度。13 英特宜家武汉购物中心项目地下室土方开挖施工方案3.5施工工艺3.5.1土方开挖流程3.5.2基槽开挖剖面图考虑到地下室部分防水施工需要，地下室基础承台使用砖胎模。详见下图：剖面1-13.5.3施工要点序号施工流程施工要点1定位放线开挖前定位、测量、放线在技术负责人组持下进行，严格按建筑红线进行测量，不许压红线超红线，并进行自检；13 英特宜家武汉购物中心项目地下室土方开挖施工方案自检合格后，请监理工程师与开发商代表进行验审2基坑开挖地下室位置深基坑考虑“自东向西”开挖，第一层土开挖至第一阶平台位置，插入基坑支护施工，第二层开挖至基底。现场考虑2个弃土堆场，作为回填使用，堆土高度不超过2米，并对裸露土做好防尘覆盖。开挖过程中注意降排水及基坑位移监测。机械开挖严格控制开挖深度，当露出桩头时立即改用0.4m³开挖，开挖桩间土时防止破坏工程桩或扰动基底原土。3人工修槽对机械开挖预留的土方，由人工进行挖掘，修整槽边，随时检查距槽边尺寸，最后清除槽底土方。清挖桩间土时，专人跟踪测量标高。地基土暴露时间不宜过长。要随挖土进展情况分块浇好砼垫层。基底预留20cm土方人工开挖，禁止超挖，超挖部分用砂石或者石子回填。4验槽根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度；检查是否与设计图纸相符，开挖深度是否符合设计要求3.5.4基坑降排水详见《基坑降排水施工方案》。3.5.5注意事项土方开挖过程中，先根据桩基施工图引出桩基位置，做好醒目标记，由专人指挥挖土机沿桩周均匀挖土，禁止挖铲直接碰撞桩基而造成桩基损坏。应随时检查边坡的状态，经常测量和校核其平面位置，水平标高和边坡度，平面控制桩和水准控制点，应采取可靠的保护措施，定期复测和检查。3.6土方工程工期保证措施（1）根据现场的标高，计算的土方开挖量约3.2万立方米，挖土工期根据每分区的土方量的大小，适当的安排天数。13 英特宜家武汉购物中心项目地下室土方开挖施工方案（2）按挖土施工工期，本工程共需配备1.0m3挖土机1台，0.4m3挖土机1台，2台m3DFL3251A1自卸汽车6辆,确保进度如期完成。（3）施工技术人员仔细阅读施工图、招标书等有关技术文件，对施工中的技术难点进行预测，并做好相应的技术准备工作。（4）测量出整个现场平面控制轴网、标高控制点并进行闭合差检验，经测量合格后对各个控制点进行保护处理，并需要有明确的标志。（5）施工前在大门口，施工车道上各设置好夜间照明，在基坑边设置临时氙气灯，以满足施工要求。4质量措施（1）基坑开挖后应尽量减少对基土的扰动，基地标高以上需预留部分土层不挖，采用人工挖运。（2）严格按照施工方案规定的施工顺序进行土方开挖施工，应注意先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。（3）在基坑周边设置排水沟和集水井，配备抽水泵，及时排除施工用水及雨水。（4）夜间施工时要配备充足的照明。（5）在基坑一角设置集水井，基坑低部向集水井找坡，用水泵将水从集水坑抽至基坑外。（6）施工过程中尽量减少对侧壁土体的扰动，基坑周围不宜堆放过多的建筑材料、施工设备、挖方的土体等，同时加强施工过程中变形监测工作。（7）基坑开挖时，应按照《建筑基坑支护技术规程》JGJ120-99的有关规定进行基坑支护，以保证工程质量和安全。（8）防碰桩措施：a、桩间土开挖顺序：确定开挖的顺序→沿灰线切出槽边轮廓线→用白灰标出桩的位置→桩间土开挖→修整槽边→清底→平整基底原土→验收b、机械开挖在接前，用水准仪控制标高。机械开挖时，需派专人看护13 英特宜家武汉购物中心项目地下室土方开挖施工方案，根据承台形状，将机械调整至垂直于桩间位置，使用小型机械或人工清理桩间土方，并及时运到指定场地。5季节性施工及保证措施我司除在日常管理过程中严格按《环境与职业健康安全管理手册》、《程序文件》及国家、省市的相关法律、法规要求开展施工活动外，为防患于未然项目设立应急救援小组，最大限度地减少季节变化对施工的不利影响，做到：零事故、零伤害，特制定如下保证措施。5.1组织保障措施建立以项目经理为指挥的应急指挥部，分工负责，明确责任，确保责任到人；加强调度，做到一切行动有指挥，一切行动听指挥；安排专人现场值班，并落实抢险预备队。5.2物资、设备保障措施做好物资供应计划，安排好各种救援物资、医疗设备、救护车辆、药品等的准备工作，现场准备好足够的编织袋、黄砂等物资及各种设备，同时加强设备保养与维修，确保设备能正常运转，特殊时期能充分发挥设备的应急作用。提前编制雨施材料和机具计划并上报材料和机械部门。雨季所需材料、设备和其他用品，如水泵、抽水软管、草袋、塑料布、苫布等由材料部门提前准备，及时组织进行。5.3信息保障措施加大在索取气象信息方面的投入，并密切注意气候变化及卫星云图的活动迹象，提高全员安全意识，定制气象预报短信服务。注意收听天气预报，做好气象部门月、旬、周天气预报资料的收集和传阅工作，预报有恶劣天气情况时，及时通报。13 英特宜家武汉购物中心项目地下室土方开挖施工方案5.4施工管理应急措施进行合理的施工组织，统筹安排，严格执行国家、地方制定的有关法律与规定，针对现场实际情况，对各级人员开展安全教育；雨季、汛期到来前，加强施工现场巡查，发现问题，及时上报并及时处理；展开施工时，对场地布置、设备放置充分考虑，做到收工时机具及时撤离；各种材料、物资的储备及堆放，应根据施工进度及气象信息进行，确保在紧急情况下对可转移的物资及时转移，尽最大可能减少损失。5.5现场应急措施(1)全面检查工地现场深基坑支护情况，做好加固工作，防止坍塌事故发生。(2)在雨季、汛期施工期间对有可能因土方坍塌而坠落、基坑护坡倒塌半径内的场所，严禁任何人驻足停留；对可能造成设备损坏、人员伤亡的场所，应设立警戒标志。(3)对施工现场临时用电设施进行检查，重点检查线路的架设，防止用电设备进水而造成触电事故的发生。(4)成立以项目经理为组织的雨季施工（防汛）领导小组，全面领导雨季期间的施工指挥工作，建立健全的值班和气象记录制度，及时做好值班和气象记录做好交接班工作，发现阴雨天气预报及时通知作好准备。(5)冬期开挖基坑，如挖完土隔一段时间施工基础需预留适当厚度的松土，以防基土遭受冻结。(6)排除现场积水、对施工现场进行必要的修整，截断流入现场的水源，做好排水措施，消除现场施工用水、用汽造成场地结冰现象。(7)回填料干净无杂物，严禁夹带冰、雪、冻土料。(8)在冻胀土上的地梁，桩基的承台，其下面有可能被冻土隆起，要回填炉渣、矿渣等松散材料。13 英特宜家武汉购物中心项目地下室土方开挖施工方案6．绿色施工措施根据《绿色施工方案》，对土方工程制定以下主要施工措施。不尽详细处请参阅《绿色施工方案》。6.1“四节”措施（1）节能措施①各种设备必须符合国家相关节能要求。②优化方案，合理组织机械行驶，提高工效。③土方开挖后尽量就近回填，避免多次转运。④在条件允许的情况下，充分利用可再生能源。⑤白天照度充足的情况下，严禁使用照明设备。⑥电器设备不用时及时断电。⑦生活区禁止私自使用大功率电器。⑧加强电路日常检测保养，减少损耗。（2）节地措施①在确保工程质量的情况下，减少开挖面积。②合理规划施工场地，避免浪费面积。③在满足施工要求的前提下，尽量保持原始地貌。（3）节水措施①现场设雨水收集系统，将雨水沉淀后再利用于降尘、养护。②使用塑料薄膜等措施，减少水消耗。③生产生活设施使用节水型设备。④加强日常检测保养，杜绝长流水，减少损耗。（4）节材措施①精确控制混凝土计划，减少浪费。②各种可再生资源集中收集处理。③优化施工方案，增加周转材料利用率。④加强保养维护，延长材料使用寿命。13 英特宜家武汉购物中心项目地下室土方开挖施工方案6.2环境因素识别（1）识别因素序号控制项目主要因素控制方法1设备控制推土机、挖掘机、装载机施工噪声排放和尾气排放2土方施工场地废弃物清运处理，产生扬尘；设备噪声排放、扬尘、遗洒、漏油；车轮清洗污水排放噪声排放、废油泄漏污水排放3降排水施工施工场地的污水排放以及对土壤的污染；排水、降水中产生的固废、噪声、机械漏油污水排放、固体废弃物、噪声排放、机械漏油4边坡保护边坡排水沟污水；扬尘；现场废浆、废石等固体废物污水排放、固体废弃物、噪声排放、机械漏油（2）环境保护措施①噪音排放本工程场地位于市郊，附近无居民区，故对噪音排放要求较低。所有土方转运车辆进入现场后禁止鸣笛,以减小噪音。②废气排放施工机械必须符合环保及排放要求。对施工机械及时保养，避免漏气漏油。③污水排放出场土方施工机械必须清洗后方能上路。每天收车后项目经理部指派专人清扫马路，以达到文明施工要求。施工机械要经常清洗，保证外表干净。13 英特宜家武汉购物中心项目地下室土方开挖施工方案雨水经现场排水沟排放。施工污水经过沉淀池沉淀后，再排放到排水沟。④固体废弃物现场设置垃圾分类回收处。所有施工人员应保持现场卫生，生产及生活垃圾均入现场设置的垃圾回收堆场，不得随处抛撒。⑤扬尘排放土方施工过程中，每天进行洒水降尘。基坑开挖后，及时进行封闭，避免裸露土地。13 目录1工程概况12编制依据13施工总体部署13.1施工分区13.2土方开挖顺序23.3土方开挖方式33.4资源组织43.4.1主要施工设备选择43.4.2劳动力安排53.4.3进度计划53.5施工工艺63.5.1土方开挖流程63.5.2基槽开挖剖面图63.5.3施工要点63.5.4基坑降排水73.5.5注意事项73.6土方工程工期保证措施74质量措施85季节性施工及保证措施95.1组织保障措施95.2物资、设备保障措施95.3信息保障措施95.4施工管理应急措施105.5现场应急措施106．绿色施工措施116.1“四节”措施116.2环境因素识别12'
