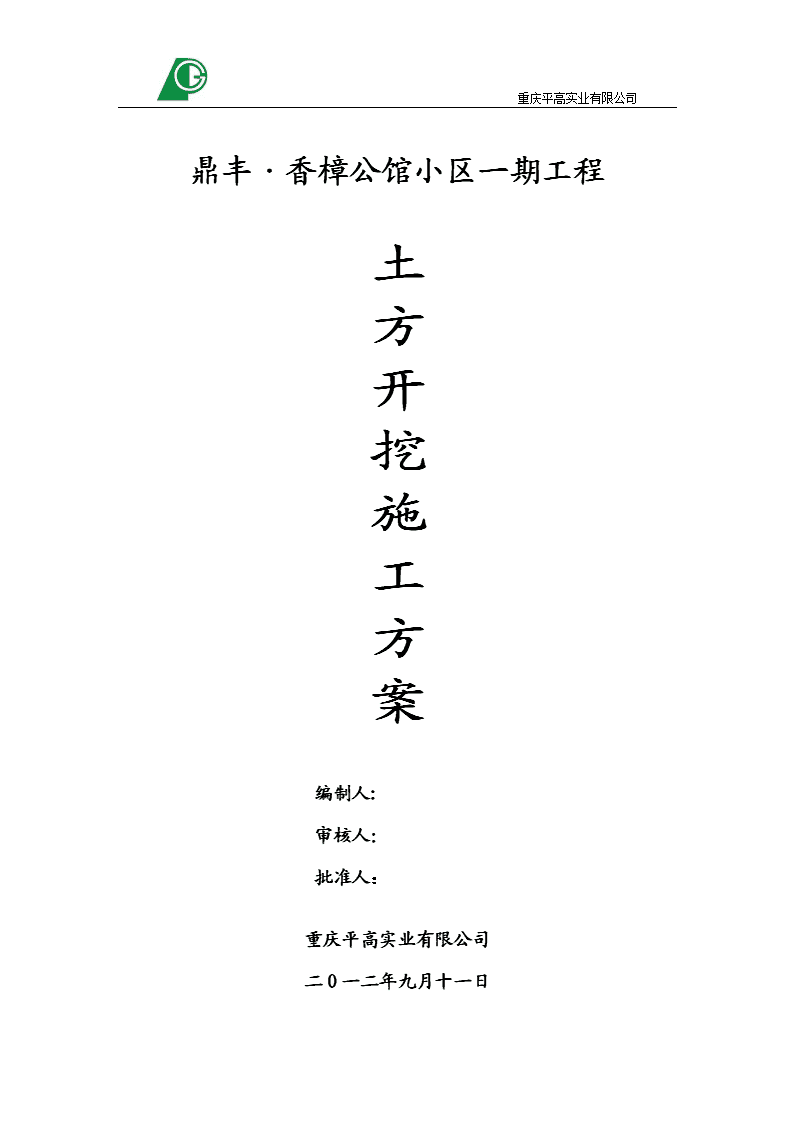

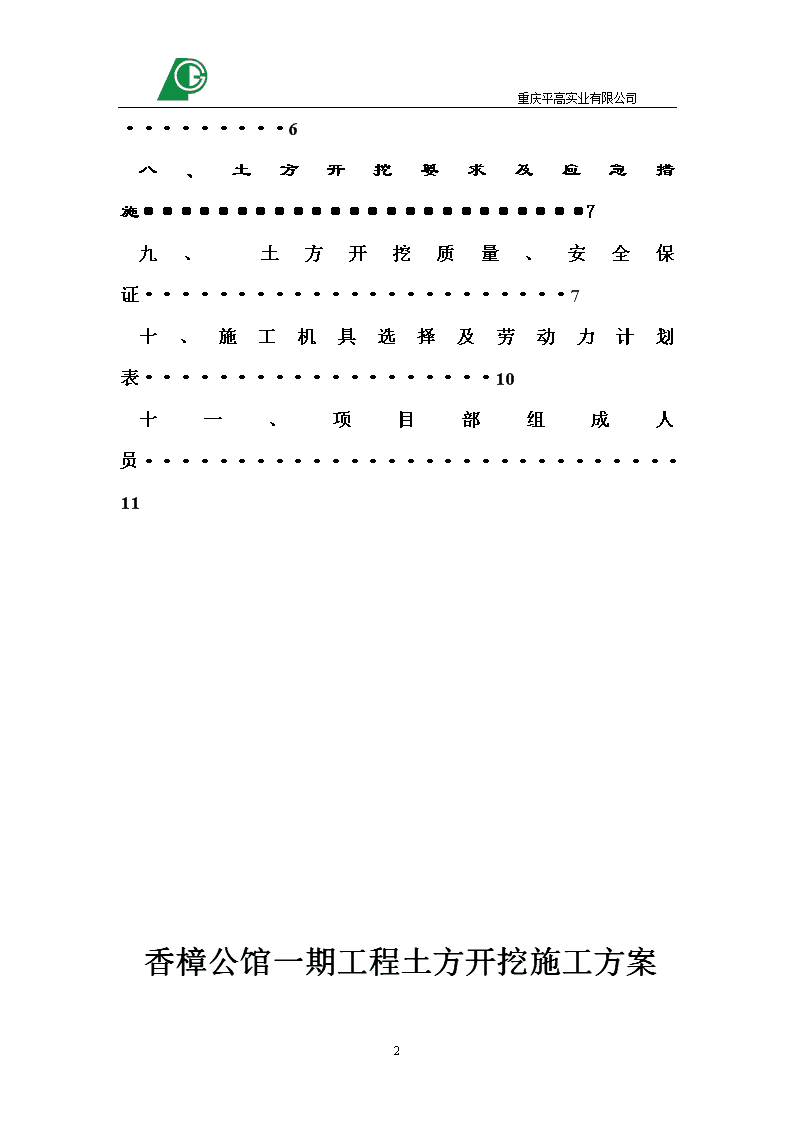

'重庆平高实业有限公司鼎丰·香樟公馆小区一期工程土方开挖施工方案编制人:审核人：批准人：重庆平高实业有限公司二O一二年九月十一日12 重庆平高实业有限公司目录一、工程概况······································2二、编制依据······································2三、施工指导思想··································3四、工程地质条件··································3五、机械选择······································4六、施工流程······································5七、土方施工···12 重庆平高实业有限公司···································6八、土方开挖要求及应急措施························7九、土方开挖质量、安全保证·······················7十、施工机具选择及劳动力计划表···················10十一、项目部组成人员·····························11香樟公馆一期工程土方开挖施工方案12 重庆平高实业有限公司为保证工程顺利进行，达到高效.高质量.高速度，我公司特制定土方开挖前的一系列准备工作，并制定出施工方案。一、工程概况鼎峰·香樟公馆工程，位于商丘市区，神火大道以西，规划侯询路和蓬莱路之间，用地面积：79506.30m2，规划用地面积：62961.42㎡，总建筑面积约195705.47m2，地上建筑面积：156546.51。容积率2.49，建筑密度：25.19%，绿化率：34.87%。建筑以高层住宅为主。规划总户数1184户，地下停车位770。鼎丰·香樟公馆一期工程共开始6#、7#、11#、12#、13#、14#、17#、18#楼共8栋楼，6#楼总建筑面积12623.7平方米，建筑基地面积786.67平方米；7#楼总建筑面积5868.06平方米，建筑基地面积353.47平方米；11#楼总建筑面积6751.7平方米，建筑基地面积399.67平方米；12#楼同11#楼；13#楼总建筑面积8642.43平方米，建筑基地面积557.4平方米；14#楼同；13#楼；17#楼总建筑面积11796.29平方米，建筑基地面积475.707平方米；室内外高差均为0.3米。本工程设计规模中型；建筑抗震设防烈度为6度，耐火等级地上2级，地下1级；建筑结构安全等级2级，结构设计合理使用年限为50年。二、编制依据1、本场地《岩土工程勘察报告》2、《工程测量规范》GB50026－9312 重庆平高实业有限公司3、《建筑基坑工程技术规范》（YB9258-97）4、《建筑地基基础施工质量验收规范》（GB50202-2002）5、《建筑基坑支护技术规程》(JGJ120-90)6、《建筑工程施工质量检验统一标准》GB50300－20017、本工程《施工组织设计》三、施工指导思想组织施工的指导思想为：科学管理，质量和安全第一，业主满意，建立健全的工程质保体系，组织建立项目部，精心组织，精心施工，严格管理及要求，优质低耗，高速完成施工任务。四、工程地质条件1、根据本场地地质报告，约15.0m以内为的粉土、粉质粘土层，18.0~30.0m以粉砂为主，约30.0～36.0m为第四系上更新统粉土、粉质粘土。现将40.0m深度内的主要含隔水层，分述如下：粉土（Q4-al）：场地内普遍分布，浅黄色、质纯、湿、松散~中密；顶部堆有杂填土;层厚0.70~3.50m，均厚1.83m。粉土（Q4-al）：浅黄色、质纯、湿、松散、中密，摇震反应中等~迅速，无光泽，韧性低，干强度低；层厚2.20~4.40m，均厚3.19m。粉质粘土（Q4-al）：灰黑色、软塑，高压塑性，土质稍有光滑，摇震反应无，韧性高，干强度中等；层厚1.10～1.80m，均厚1.80m。12 重庆平高实业有限公司粉土（Q4-al）：浅黄色、湿、松散、中密~密实，中压塑性，摇震反应无，韧性低，干强度低；层厚1.60～3.70m，均厚2.67m。粉质粘土（Q4-al）：灰黄色、可塑、密实、中压塑性、稍有光滑、摇振反应无，韧性中等，干强度中等；层厚1.90～3.60m，均厚2.67m。粉质粘土（Q4-al）：灰黄色为主、可塑、密实、中压塑性、稍有光滑、摇振反应无，韧性中等，干强度中等，含小块钙质结核；层厚1.20～2.40m，均厚2.04m。粉砂（Q4-al）：浅灰黄色、密实、低压塑性，主要成分为石英，次为长石，云母及暗色矿物少量，分选性较差，磨圆度高；层厚16.70～18.2m，均厚17.46m。粉质粘土（Q3-al+pl）：棕灰色、可塑，密实、中压塑性、稍有光滑、摇振反应无，韧性中等，干强度中等；层厚2.00～2.90m，均厚2.41m。粉土（Q3-al+pl）：浅黄色、质纯、湿、密实，摇振反应中等~迅速无光泽，无干强度低，韧性低，中压缩性；层厚3.50-4.90m，均厚4.36m。粉质粘土（Q3-al+pl）：色杂，棕黄色为主、可塑，稍有光滑，摇振反应无，干强度高，韧性低，中压缩性，具铝质侵染，含少量钙质结核；层厚5.00m~6.10m，均厚5.57m五.、机械选择根据现场实际情况及工程特点，6#楼基槽底标高为-4.43米，局部6.13米；7#楼槽底标高为-5.98米，局部-8.68米、-7.68米；12 重庆平高实业有限公司18#楼同7#楼；11#楼槽底标高为-5.33米，局部-8.03米；12#楼同11#楼；13#楼槽底标高为-5.73米，局部-7.43米；12#楼同11#楼；13#楼槽底标高为-5.73米，局部-7.43米；14#楼同13#楼；17#楼槽底标高为-4.43米，局部-6.78米；且所有楼均设有桩基。所以基坑开挖时必须考虑保护桩头不受损坏。因施工楼体较多，所以必须保证正常施工，且加快施工进度；并与桩基施工、降水作业、主体形成配合，形成流水作业；根据现场布置和实际情况确定先开挖17#、18#楼，其次开挖12#、14#楼，再开始11#、13#楼，最后开始6#、7#楼。每栋楼确定分两次开挖，第一次开挖至桩头上100mm，标高按照各楼体实际情况确定，第二次挖至基底，所以选择50反铲挖掘机2台，30反铲挖掘机2台与人工配合施工；因现场场地较宽敞土方不需外运，采用20立方米车和10立方米车（均为自卸车）配合土方外运。如此安排形成流水作业，也不影响桩基施工；且对降水作业避免重复移动，造成多次停止降水，对降水机械造成损坏；对大型机械（塔吊）合理利用，施工现场的合理分配使用，避免交叉作业，场地混乱；合理有序的进行。六、施工流程施工放线---验线---机械进场----土方开挖（第一次）----土方开挖（第二次及桩间土开挖）、人工清理配合----水平超测----人工清运基底余土、清修边坡---基槽验收12 重庆平高实业有限公司17#、18#楼----12#、14#楼----11#、13#楼----6#、7#楼七、土方施工1.由技术人员进行按设计定位放线，并洒出边坡线，根据地质报告情况按照一比一放坡。2.协同监理甲方验线。3.机械进场，两台50履带式反铲挖掘机进场，5辆自卸车（20立方米），从西向东依次开挖，平行后退。4.开挖时，先行将现场场地内设置固定高程控制点，并引至各楼号进行水平超测，做到心中有数，下挖到桩头上方100mm标高，边挖边测，做到不能损坏桩基为准；5.在开挖到距西边有15.00米时，再进两台30履带式反铲挖掘机，在各楼西头处进行桩间土开挖，设专人值班，随时注意不可碰坏桩基，并且超测基坑基底标高。挖至设计标高上200mm；6.在挖至离西侧基坑边3米处时，施工工人进入，清理基坑底200mm和边坡周边；7.两台30履带式反铲挖掘机所挖的土方向东侧跟随50履带式反铲挖掘机放置土方，一边土方直接运出，随时用50履带式反铲挖掘机装车运走，施工工人将清理的土方送至小挖掘机处；8.工人配合4—10人，随时安排人员数量，人员不确定，使基坑内形成三阶梯形式，平行后退达到最后基本结束时，50履带式反铲挖掘机和5辆自卸车（20立方米）退场，进入4辆（10立方米）自卸车装车外运。12 重庆平高实业有限公司1.结合监理单位和甲方共同对基坑初验，确定无疑点后，工人全面对基坑清理并检查，配合塔吊将细部修理的土方运出基坑。2.破除的桩头和清底土随时由挖掘机挖出运走。八、土方边坡开挖要求及应急措施1、在土方开挖时，为防止边坡塌陷，留置一定的坡度，根据勘察单位提供的数据，土方在基础外边留置0.3米宽操作空间，基坑上边大致按1：0.7放坡，按基础边外放2.70米，即基础边向外3米。2、边坡按放坡考虑，土方开挖后，考虑到施工期间为雨季，为保证边坡的稳定，我公司决定在边坡上部自然地坪上作路面硬化，硬化面应高于场地面，并且在基坑边沿1米处设置拦水带，保证外围雨水不积水不流向坑内，顺利排向污水井或施工场地外，有组织的作好外排水；边坡必要时用彩条布覆盖，防止边坡土方流失，造成边坡塌方；3、基坑内在基础外边挖排水沟和集水坑，以利排水，防止雨水寖泡造成边坡塌方；如发现部分边坡不稳定，采用钢管打桩，用竹架板模板支护，稳定边坡；或用编织袋装土堆砌作为档土墙，稳定边坡。4、边坡应经常修整，特别是在雨后，上部严禁堆土以防塌方。九、土方开挖质量、安全保证1、认真落实“安全第一，预防为主”的方针，认真落实安全生产责任制，认真贯彻执行管生产必须管安全的原则。12 重庆平高实业有限公司2、建立健全安全保证机构，项目部设安全员，各工程处及施工队设专职安全员，施工班组设兼职安全员。3、建立安全技术制度，在安排施工任务的同时，必须进行安全交底，所有安全交底均应有书面资料和交底人、接底人签字。4、加强对职工的安全生产教育，提高职工的安全意识和自身保护能力，搞好安全标语和色标，开好班前安全会，认真学习《建筑安装工人安全操作规程》，严格遵守安全管理制度，形成一个人人关心安全、人人遵守纪律的良好风气。5、进入施工现场必须佩带安全帽。6、安排值班人员在现场值班，确定开挖边线和深度控制，确定边坡整齐，稳定，严禁出现塌方现象。7、在基坑清理时，水准仪随时跟踪抄平，控制深度，杜绝超挖扰动原土现象，减少土方多余留置或多运，并指导施工工人和指挥机械的施工；8、值班人员随时根据现场条件，对发现有文物或现场情况与设计或方案不符的位置，及时通报或能及时解决，方案简单变更。9、必须有专职降水人员跟踪检查维修，防水降水设备被破坏，或及时修复，避免影响土方施工。10、挖土后进行原土取样试验，由建设单位组织勘察、设计、监理单位进行地基验槽，基础持力层应符合设计要求的第五层粉质粘土层；11、破桩时，由人工用风镐和凿子进行凿除至桩顶设计标高12 重庆平高实业有限公司，然后由人工进行修整，对需要作桩基试验的桩头，用磨光机将桩顶磨平。12、基坑内施工时，注意边坡稳定的观察，发现问题及时按方案解决或通知各部门协商解决。13、挖掘机工作时，注意挖掘机幅度内不能站人，夜间设置足够的照明，须设置警示标志的，要有警示标志。要有专职电工值班。14、尽量避免对周边居民生活环境造成影响。15、施工质量严格按规范要求进行控制。16、土方开挖后，在基坑周围搭设维护栏杆，栏杆高度一1.2米，间距2.5米，刷黄蓝相间，两道横杆。十、施工机具选择及劳动力计划表12 重庆平高实业有限公司劳动力计划表序号工种单位数量备注1电工人22机械工人83普工人20序号名称单位数量备注150履带式反铲挖掘机台2前期230履带式反铲挖掘机台2中期320自卸车辆5前期410自卸车辆4后期5塔吊座1后期6水准仪架2全期施工机具选择十一、项目部组成人员姓名职务职称职责廖光友项目经理高级工程师总体协调和指挥12 重庆平高实业有限公司屈家宪执行项目副经理高级工程师协助项目经理协调指挥刘晓东项目副经理工程师负责施工现场罗勇安全负责人助工现场安全管理江愈质量负责人技术员现场质量管理张博技术员施工员现场管理薛成浩施工员技术员现场管理陆军施工员工程师水电管理郭艳玲资料员技术员资料管理万朝华材料员助工材料管理12'
