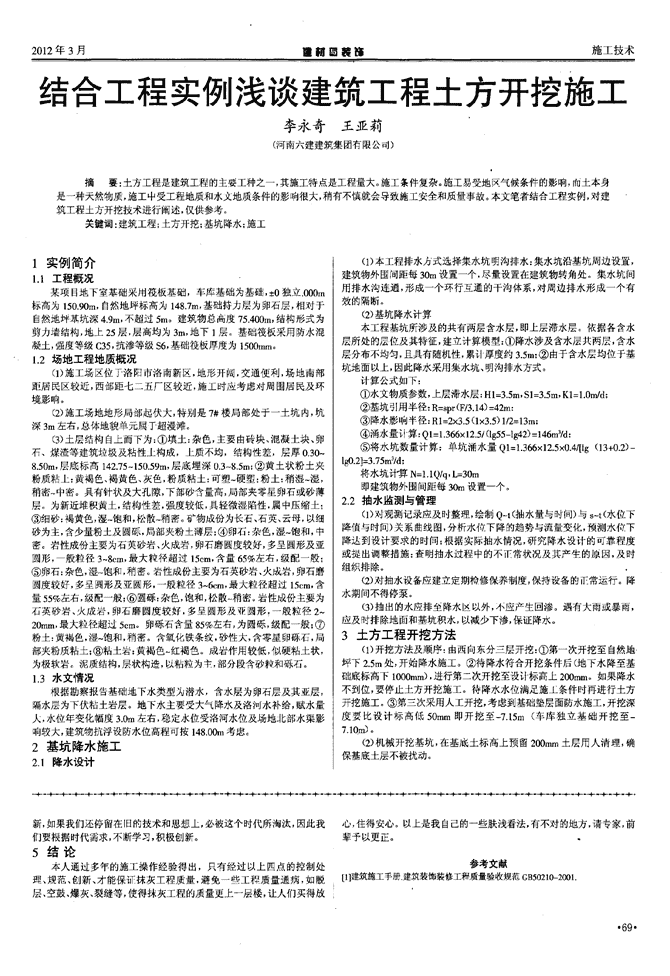

'2012年3月建栅强甍商施工技术结合工程实例浅谈建筑工程土方开挖施工李永奇王亚莉(河南六建建筑集团有限公司)摘要：土方工程是建筑工程的主要工种之一，其施工特点是工程量大。施工条件复杂。施工易受地区气候条件的影响，而土本身是一种天然物质，施工中受工程地质和水文地质条件的影响很大，稍有不慎就会导致施工安全和质量事故。本文笔者结合工程实例，对建筑工程土方开挖技术进行阐述，仅供参考。关键词：建筑工程；土方开挖；基坑降水；施工1实例简介1．1工程概况某项目地下室基础采用筏板基础，车库基础为基础，±0独立000zn标高为150．90m，自然地坪标高为148．7m，基础持力层为卵石层，相对于自然地坪荩坑深4．9al，不超过5m。建筑物总高度75．400m，结构形式为剪力墙结构，地上25层，层高均为3m，地下1层。基础筏板采用防水混凝土，强度等级C35，抗渗等级S6，基础筏板厚度为1500tⅡⅡ-。1．2场地工程地质概况(1)施工场区位丁．洛阳市洛南新区，地形开阔，交通便利，场地南部距居民区较近，西部距七二五厂区较近，施工时应考虑对周围居民及环境影响。(2)施工场地地形局部起伏大，特别是7#楼局部处于一土坑内，坑深3m左右，总体地貌单元属丁超漫滩。(3)土层结构白上而下为：①填土：杂色，主要由砖块、混凝土块、卵石、煤渣等建筑垃圾及粘性上构成，上质不均，结构性差，层厚030～8．50m，层底标高142．75～150．59m，层底埋深0．3～8．5m；②黄土状粉土夹粉质粘上：黄褐色、褐黄色、灰色，粉质粘土：可塑～硬塑：粉土：稍湿～湿，稍密～中密。具有针状及大孔隙，下部砂含量高，局部夹零星卵石或砂薄层。为新近堆积黄土，结构性差，强度较低，具轻微湿陷性，属中压缩土：③细砂：褐黄色，湿一饱和，松散～稍密。矿物成份为长石、石英、云母，以细砂为主，含少量粉土及圆砾，局部夹粉土薄层：④卵石：杂色，湿～饱和，中密。岩性成份主要为石英砂岩、火成岩，卵石磨圆度较好，多呈圆形及亚圆形，一般粒径3。8cm，最大粒径超过15cm，含量65％左右，级配一般：⑤卵石：杂色，湿～饱和，稍密。岩性成份主要为石英砂岩、火成岩，卵石磨圆度较好，多呈网形及亚圆形，一般粒径3～6cm，最大粒径超过15cm。含量55％左右，级配一般；⑥圆砾：杂色，饱和，松散～稍密。岩性成份主要为石英砂岩、火成岩，卵石磨圆度较好，多呈圆形及旺圆形，一般粒径2～20ram，最大粒径超过5cm。卵砾石含量85％左右，为圆砾，级配一般；⑦粉土：黄褐色，湿～饱和，稍密。含氧化铁条纹。砂性大，含零星卵砾石，局部夹粉质粘土；⑧粘土岩：黄褐色～红褐色。成岩作用较低，似硬粘土状，为极软岩。泥质结构，层状构造，以粘粒为丰，部分段含砂粒和砾石。1．3水文情况根据勘察报告基础地下水类型为潜水，含水层为卵石层及其亚层，隔水层为下伏粘土岩层。地下水主要受大气降水及洛河水补给，赋水量人，水位年变化幅度3．0m左右，稳定水位受洛河水位及场地北部水渠影响较大，建筑物抗浮设防水位高程可按148．00m考虑。2基坑降水施工2．1降水设计(1)本工程排水方式选择集水坑明沟排水：集水坑沿基坑周边设置，建筑物外围间距每30m设置一个，尽量设置在建筑物转角处。集水坑间用排水沟连通，形成一个环行互通的干沟体系，对周边排水形成一个有效的隔断。(2)基坑降水计算本工程基坑所涉及的共有两层含水层，即上层滞水层。依据各含水层所处的层位及其特征，建立计算模型：①降水涉及含水层共两层，含水层分布不均匀，且具有随机性，累计厚度约3．5m：②由于含水层均位于基坑地面以上，因此降水采用集水坑、明沟排水方式。计算公式如下：①水文物质参数，上层滞水层：Hl=3．5m，SI=3．5m，K1=1．0m／d；②基坑引用半径：R=spr(F／3．14)=42m；③降水影响半径：R1=2x3．5(1×3．5)1／2=13m；④涌水量计算：QI=1．366×12．5／(1955一l甜2)=146m3／d：⑤将水坑数量计算：单坑涌水量Q1=1．366×12．5×0．41[19(13+o．2)一lgo．2]=3．75m3／d：将水坑计算N=1．1Q／Ⅱ，L=30m即建筑物外围间距每30m设置一个。2．2抽水监测与管理(1)对观测记录应及时整理，绘制Q～t(抽水量与时间)与s～t(水位下降值与时间)关系曲线图，分析水位下降的趋势与流量变化，预测水位下降达到设计要求的时间；根据实际抽水情况，研究降水设计的可靠程度或提出调整措施：查明抽水过程中的不币常状况及其产生的原因，及时组织排除。(2)对抽水设备应建立定期榆修保养制度，保持设备的正常运行。降水期间不得停泵。(3)抽出的水应排全降水区以夕}，小应产生回渗。遇有大雨或暴雨，应及时排除地面和基坑积水，咀减少下渗，保证降水。3土方工程开挖方法(1)开挖方法及顺序：由西向东分三层开挖：①第一次开挖至自然地坪下2．5m处，开始降水施工。②待降水符合开挖条件后(地下水降至基础底标高下1000mm)，进行第二次开挖至设计标高上200ram。如果降水不到位，要停止土方开挖施工。待降水水位满足施上条件时再进行土方开挖施工。③第三次采用人工开挖，考虑到基础垫层面防水施工，开挖深度要比设计标高低50ram即开挖至-7．15m(车库独立基础开挖至一7．10m)。(2)机械开挖基坑，在基底土标高上预留200mm土层用人清理，确保基底土层不被扰动。·+“+一+一+一+一+w—+_n—·卜”—卜-—卜一+-+-+”—_卜n—。卜”+-—·卜-+-+*——卜一—·卜--+．-+-+-+-—-卜*·卜-—·卜-—-卜-+-+-—卜-—卜-+-——卜-+-+一十-+-+-+—+一十-+-+-+一+-+·新，如果我们还停留在旧的技术和思想上，必被这个时代所淘汰，因此我们要根据时代需求，不断学习，积极创新。5结论本人通过多年的施工操作经验得出，只有经过以上四点的控制处理、规范、创新、才能保证抹灰工程质量，避免一些工程质量通病，如脱层、空鼓、爆灰、裂缝等，使得抹灰工程的质量更上一层楼，让人们买得放心，住得安心。以上是我自己的一些肤浅看法，有不对的地方，请专家，前辈予以更正。．参考文献[1】建筑施工手册建筑装饰装修工程质量验收规范GB50210—2001·69· 施工技术建村日蓑持2012年3月刍议高层建筑转换层施工技术及其质量管理牛国友(四川省达州市第一中学)摘要：随着技术的不断进步，各种转换结构形式被充分利用存各类高层建筑中，通过建筑和结构的合理设计，无论从力学性能上，还是经济实用上，对保证建筑物的安全使用功能和提高建筑物的经济实用价值，都有着积极的意义。结构转换层是一个高层建筑物巾不I—J结构形式相连接的关节点，它既是下部结构的封顶，更是上部结构的“空中基础”，起着上承下传的重要作用。其结构形式复杂，施工难度较大，因此，如何从施工技术上和管理措施上周密而合理地组织好施工，对确保结构转换层的质量以及整个高层建筑结构主体质量至关重要。关键词：转换层旌工：结构特点：质量管理1高层建筑结构转换层的形式、作用和特点1．1结构转换层的形式若按使用材料分，一般分为混凝土结构、钢结构两类，其中以混凝土结构最多；若按承受付载的方式分类，一般有梁式转换、墙式转换、桁架式转换、箱型式转换、斜柱式转换、拱式转换等。目前，我国的高层建筑中，以使用梁式转换结构最为普遍。I．2结构转换层的作用通过结构转换层，将下部楼层的大跨度、大空间框架结构，转换为上部楼层的小跨度、小空间框架结构或其他结构形式，并改变(转换)上下部楼层的柱网和轴线尺寸。1．3结构转换层的特点(1)“人”一主要是指混凝土框架梁的截面尺寸大、跨度大。目前，高层建筑转换层混凝土框架梁的常用截面截面宽度一般为500。2500mm，高度为900～4000ram，梁的跨度在6000ram及以上。(2)“重7，．转换层主、次梁要直接承受上部结构的巨大竖向荷载，并传递到框架柱上，由于转换结构构件的截面尺寸原因，其体形庞大，混凝土浇筑量多，形成转换层结构厚熏无比，仅单体构件自身重量至少在6．75t以上。(3)“密”一由于转换层的主、次梁较多，纵、横向交错贯穿．其配置的钢筋规格和钢筋数量就特别多，造成钢筋密集重叠，眼花缭乱，模板系统和支撑系统也随之成为错综复杂的结构体系。2转换层施工质量管理要点(1)在进行施工前，必须专门编制转换层旌工方案，经过前：=业技术负责人审查批准，并严格按此方案组织施工。该方案主要应包括的内容有：转换层结构概况：转换层自重、施工荷载及传递方式；支撑系统的设计、验算及施工方案(包括重要部位大样图)；模板系统的设计、验算及施工方案(包括重要部位大样图)；钢筋工程的施工方案(包括密集处节点大样图)；混凝上(含大体积混凝土)的施工配合比设计及浇筑方案(包括混凝土的浇筑份量、浇筑速度、供应方式)；施工质量控制措施和安全保障措施等。(2)混凝土浇筑前，必须由项目技术负责人组织相关工程技术人员，对模板系统、支撑系统、钢筋安装以及水泥、砂、石、外加剂、焊接件等，进行全面细致的检查，认定符合要求并签发必要的许可手续后，再经建设、设计、监理、施工、质监等部门共同验收合格．方能进行混凝土浇筑。(3)必须加强施工质量的过程控制，特别是支撑系统的巡视检查和加固处理，应作为转换层施工的一个关键部位，对其进行严格的监控，确保支撑系统的承载能力和安全稳定性，同时，确保模板系统的可靠性(不变形)和严密性(不漏浆)。‘+?+“+。+。+。+。+”+“+。+。+。+。+’+”+”+。+。+-+’+-+。+。+‘+。+‘+。+。+。+。+。++。+。+。+。+。+一+’+’+”+“+。+”+一+1+。+。+(3)土方挖至设计标高，请地勘及有关部门验收，随即作馒地化垫层处理，严禁基坑底泥土外露时间过长；垫层采用C15索混凝土100mm厚。若持力层达不到设计要求，须做换填处理，换填方案附后。(4)为防止雨水浸泡坑底，沿基坑外300mm，预留400ram宽l临时排水沟，且在转角处设置积水坑，每一坑内配置一台抽水泵，随时抽出坑内积水。‘5)基坑安全围护沿基坑四周设钢管做栏杆挂网围护。外运弃土，本工程运距在9km左右。考虑到白天车流量较大，外运土方量有限，故适当延长夜晚土方开挖和外运时间。f6)开挖基坑不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖．以便存抄平后，南人工挖出。(7)在机械施上挖不到的土方，应配合人工随时进行挖掘，并用手推车把上运到机械挖到的地方，以便及时用机械挖走。(8)边坡修正和清底：在距基坑底设计标高50一处，抄出水平线(摔制线)，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线(中心线)引桩拉通线(用小线或铅丝)，检查距基坑边尺寸，确定基坑宽，以此修整基坑边。最后清除基坑底土方。4监控测量根据本工程的特点，在边坡开挖过程中，在边坡周围每隔15～20m布置观测点，以观测边坡的位移及地面下降情况，在施j二初期可隔天观测一次，开挖到基坑底后必须每天观测1次，当发现异常时，应加密观测次数，并采取相应措施，直至边坡稳定后，才可减少监测次数。·70·在基坑进行土方开挖时，测量员要及时架设仪器跟踪定位，确保机械开挖方向，深度满足施工需要，且不得超挖、多挖。对边坡进行连续观测，确保边坡的位移沉降满足规范要求，并有观测记录，若发现问题立即上报，必要时停止开挖，对护坡进行加固处理。观测数据应及时进行归纳整理，编制成表，作为1二程竣丁资料的使用。5边坡支护，一5．1支护方法根据现场的实际地质条件，在做好边坡稳定性计算保证基坑施工期间的边坡稳定的前提下，本着工艺、成本、雨季施工边坡不受雨水冲刷等多方面因素的考虑，基坑边坡采用素喷混凝土支护。5．2施工工艺(1)喷射混摄土面层：采用普通硅酸盐水泥P．0325级水泥，干净细砂、碎石为原料，碎石选用5-lOmm，面层混凝土强度等级C20，水灰比0．40～0．45(在冬季和有水施T中可加适量速凝剂)。施工中要掌握好喷头角度，降低加强量，保证混凝土量技术要求，如工作面稳定性较差或雨天可进行初喷。基坑}二部喷射混凝土面厚30．50ram。(2)养护：在夏季施工中或者高温情况下，要求在喷过的混凝土终凝2h后，洒水养护3。7d，防止出现裂缝。(3)监测：在施工期间要经常目测边坡的稳定性，必要时可设置测占，定期观测。6结束语土方工程是房屋建筑工程中的必要环节，相对于其他旋工工序．土方施工是房屋建筑工程的基础，万史高楼平地起，靠的就是基础施工。'
