土方开挖施工作业指导书

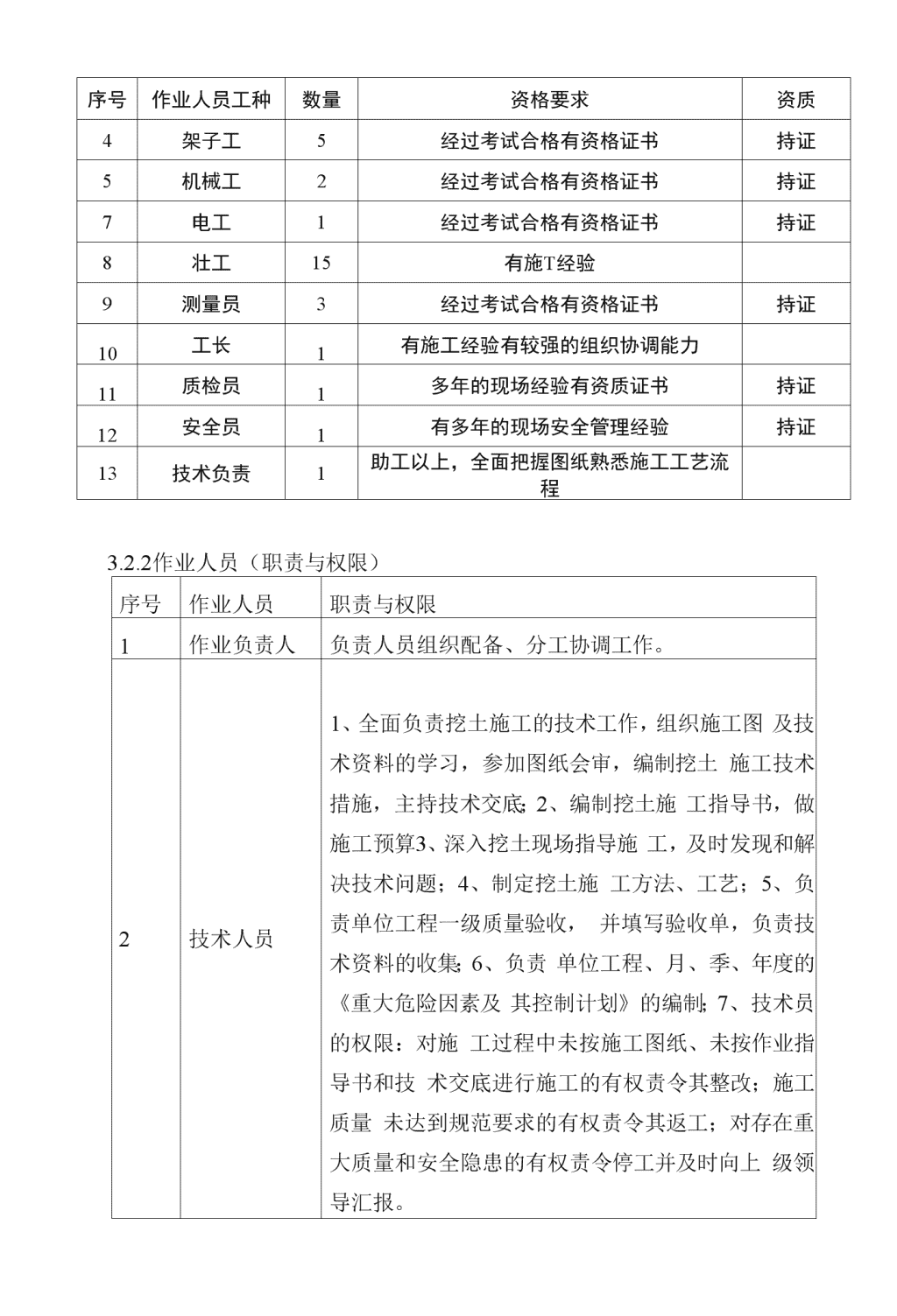

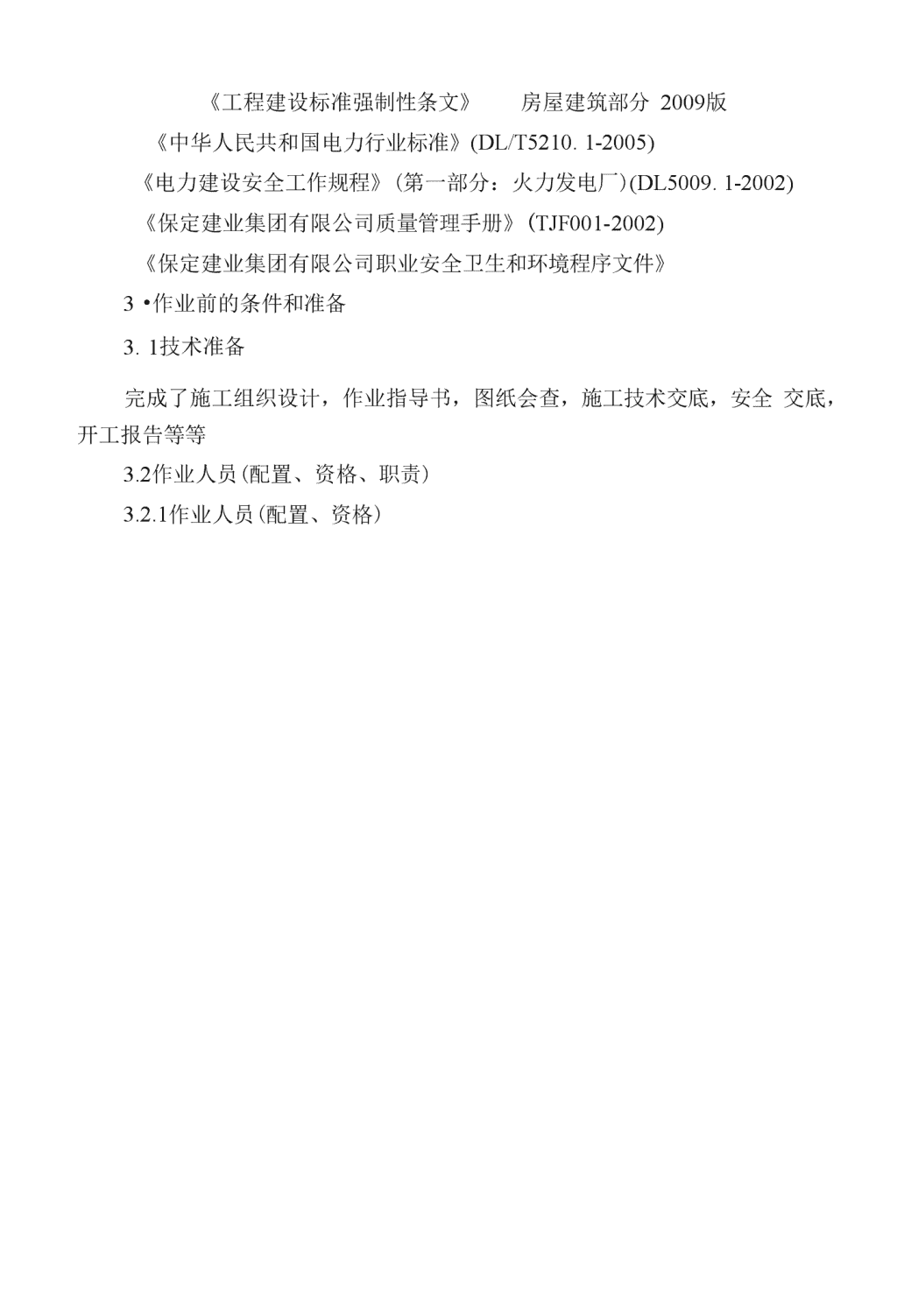

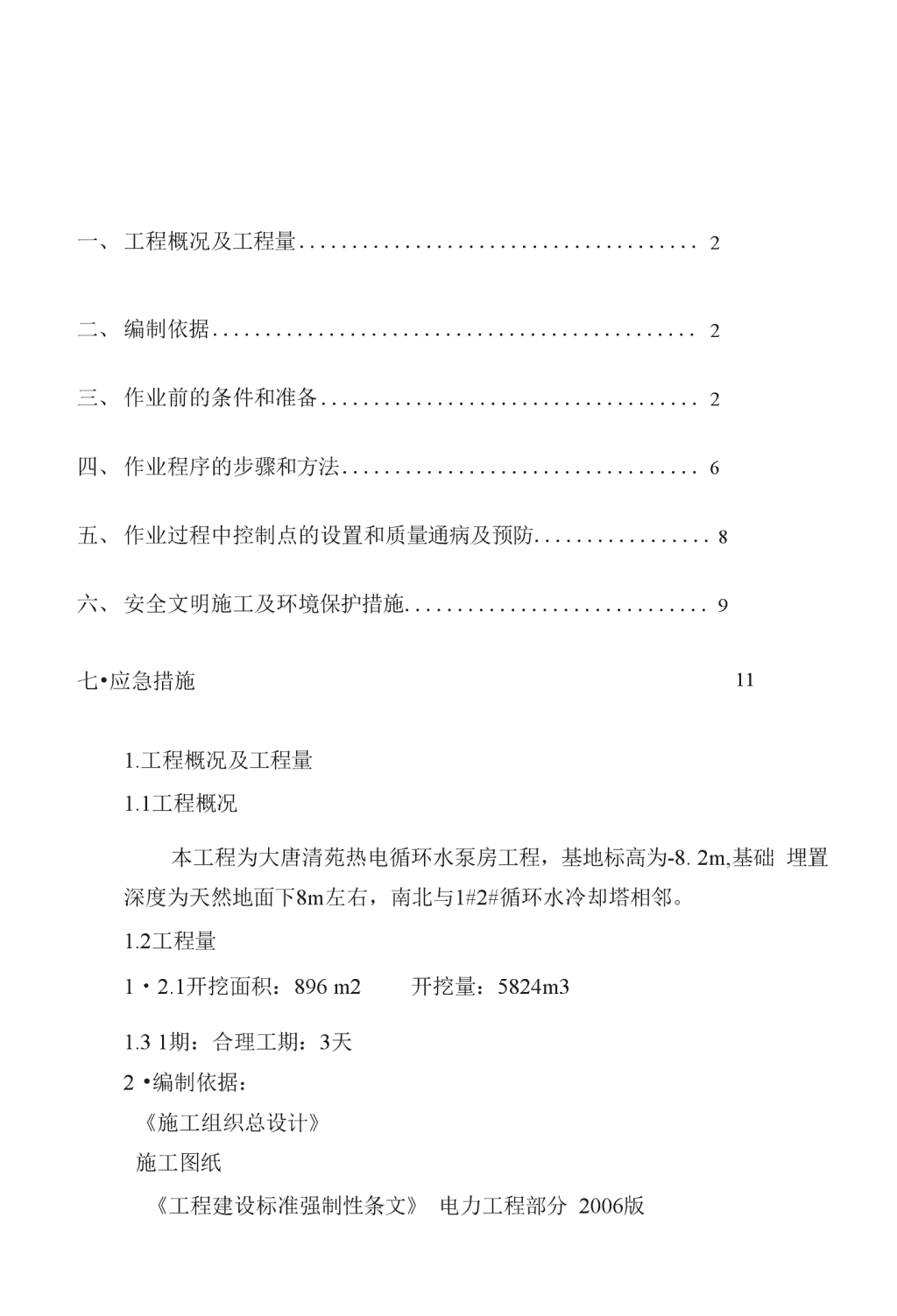

'一、工程概况及工程量2二、编制依据2三、作业前的条件和准备2四、作业程序的步骤和方法6五、作业过程中控制点的设置和质量通病及预防8六、安全文明施工及环境保护措施911七•应急措施1.工程概况及工程量1.1工程概况本工程为大唐清苑热电循环水泵房工程，基地标高为-8.2m,基础埋置深度为天然地面下8m左右，南北与1#2#循环水冷却塔相邻。1.2工程量1・2.1开挖面积：896m2开挖量：5824m31.31期：合理工期：3天2•编制依据：《施工组织总设计》施工图纸《工程建设标准强制性条文》电力工程部分2006版 《工程建设标准强制性条文》房屋建筑部分2009版《中华人民共和国电力行业标准》(DL/T5210.1-2005)《电力建设安全工作规程》(第一部分：火力发电厂)(DL5009.1-2002)《保定建业集团有限公司质量管理手册》(TJF001-2002)《保定建业集团有限公司职业安全卫生和环境程序文件》2•作业前的条件和准备3.1技术准备完成了施工组织设计，作业指导书，图纸会查，施工技术交底，安全交底，开工报告等等3.2作业人员(配置、资格、职责)3.2.1作业人员(配置、资格) 序号作业人员工种数量资格要求资质4架子工5经过考试合格有资格证书持证5机械工2经过考试合格有资格证书持证7电工1经过考试合格有资格证书持证8壮工15有施T经验9测量员3经过考试合格有资格证书持证10工长1有施工经验有较强的组织协调能力11质检员1多年的现场经验有资质证书持证12安全员1有多年的现场安全管理经验持证13技术负责1助工以上，全面把握图纸熟悉施工工艺流程3.2.2作业人员（职责与权限）序号作业人员职责与权限1作业负责人负责人员组织配备、分工协调工作。2技术人员1、全面负责挖土施工的技术工作，组织施工图及技术资料的学习，参加图纸会审，编制挖土施工技术措施，主持技术交底；2、编制挖土施工指导书，做施工预算3、深入挖土现场指导施工，及时发现和解决技术问题；4、制定挖土施工方法、工艺；5、负责单位工程一级质量验收，并填写验收单，负责技术资料的收集；6、负责单位工程、月、季、年度的《重大危险因素及其控制计划》的编制；7、技术员的权限：对施工过程中未按施工图纸、未按作业指导书和技术交底进行施工的有权责令其整改；施工质量未达到规范要求的有权责令其返工；对存在重大质量和安全隐患的有权责令停工并及时向上级领导汇报。 3测量人员负责挖土施工放线、标高控制、测量资料及成果的整理丁作。4安全员1、在上级安全部门的领导下，全面负责安全管理工作；2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理T作，对安全第一责任者负责；3、负责施工现场的安全检查，制止违章作业；4、做好安监违章记录，为安全评比提供直接、真实的依据；5、监督《重大危险因素及其控制计划》防治措施的落实；6、安全员权限：有权停止止在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决。5质检员1、负责挖土全过程的质量监督、检查及质保资料的搜集与整理工作；2、有权对不能保证质量的方案提出异议，请求有关领导批准；3、有权对可能造成质量事故的违章操作，及时制止并报告有关领导处理；4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导；5、有权对质量较好的单位和个人或岀现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。3.3作业机具序号作业机具名称数量规格等级精度备注1反铲挖土机1台铲斗容量1.2m3综合考虑选定2发电机1台发电机额定功率180hp综合考虑选定 3口卸汽车4辆载重量15t综合考虑选定4潜水泵2台扬程30米综合考虑选定5经纬仪1台2〃计量检验合格6水准仪1台S3计量检验合格7钢尺1盘50计量检验合格3.4材料和设备对进场挖土，运输车辆及各种辅助设备进行维修检查，试运转，检查合格后由专人保管。3.5安全器具序号安全器具名称数量规格备注1安全围栏根据挖土基坑的周边长度28mX32m2安全帽根据施工人数3照明灯根据实际需要确定1000w3.6场地道路对土方运输道路进行修整，以保证挖土工程顺利进行。进出基坑车道两侧的边坡、围栏与基坑统一标准。3.6.1清除现场障碍物清除施工区域内所有障碍物，如电杆、地下电缆、地下管道等。3.7工序交接3.7.1设置测量控制网根据甲方提供的布置点和水准点，引测至现场，在工程施工前，设置测量控制网，控制网要避开建筑物，土方机械操作运输路线，并有保护标志。3.7.2做好开挖区域排水设施根据施工区域提前完善排水措施，设置排水明沟，设置排污泵。排水的同吋也阻止地坪水流入基坑，明沟内径尺寸根据排水量确定，排水流向根据现场情况确定3.7.3施工现场通电 施工用电由就近变电站采用“三相五线制”布设，由直埋电缆引入施 工现场，沿基坑四周布设直埋电缆与施工用配电箱连接，现场施工机具及照明用电从配电箱中引出。3.7.4施工用水考虑到项目施工方便，以及施工现场的实际情况布设施工水源点。3.8其他2•作业程序的步骤和方法4.1作业程序的步骤流程 3.2作业方法 3.2.1测量定位放线4.2.1.1根据甲方提供的方格网点和高层点引测到木工程合理位置，并放出开挖线，开挖线为出体结构向外扩3米。4.2.1・2开挖线自检4.2.2报现场主管监理验线4.2.3坡度的确定:边坡检查：每20m取一点，每边不应少于1点长度，宽度和标高检查：基坑，每20m2抽查1处，但每个基坑不应少于1处：基槽、管沟每20米延米抽查1处，但不应少于三处：平整后的场地表面标高应逐检查，检查点每lOOin?〜400m2取1点，但不应少于10点:长度、宽度检查均为每20m取1点，每边不应少于1点。4.2.3.1根据地质勘查报告和有关资料，木工程放坡为1：0.34.2.4开挖顺序：3.2.4.1采用反铲挖土机挖基坑（槽），应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。3.2.2.2采用反铲挖土机开挖基坑（槽）吋，其施工方法为端头挖土法:挖土机从基坑（槽）的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。4.2.2.3挖土机沿挖方边缘移动吋,机械距离边坡上缘的宽度不得小于基坑（槽）深度的l/2o4.2.2.4土方开挖从上到下分层分段依次进行。随吋作成一定坡势，以利泄水。4.2.2.4.1在开挖过程中，应随吋检查槽壁和边坡的状态，以防坍陷。4.2.2.4.2开挖基坑（槽），机械挖至-7.9—8.0m时采用人工清挖到-8・2米。4.2.2.4.3在机械施工挖不到的土方，应配合人工随吋进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。4.2.5人工挖土及清槽4.2.5.1人工挖土深为200-300.随挖随测 4.2.6地基钎探4.26.1按钎探要求布置钎探点，纵向横向间距1.5m梅花桩布置基底土性：全数检查4.2.6雨期施工4.2.6.1土方开挖止好赶在雨季进行，应分行、分层完成。4.2.6.2雨期施工在开挖基坑（槽）吋，应注意边坡稳定。必要吋可适当放缓边坡坡度，或设置支撑。同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。4.2.6.3雨季施工，边坡必须使用苫布覆盖，苫布上压以架管，架管整齐划一，横平竖直。4.2.6.4设置排水泵、排水沟，有积水、雨水，及吋进行排水。5.作业过程中控制点的设置和质量通病及预防3.1质量通病及预防项次质量事故预想预防措施1边坡塌方1）确定合理的边坡坡度；2）开挖超高处加临吋支撑；3）地下基坑的排水；4）坑边避免重载车辆碾压2基坑泡水1）基坑周围设排水设施和挡水堤；2）做好基坑内的排水工作3滑坡1）做好基坑周围和基坑内的排水工作2）边坡及时加固，禁挖坡脚；3）避免基坑近距离的震动和重压4边坡，坑底超挖1）机械开挖预留30CM人工挖土2）全程监测边坡和坑底标高5基底原土扰动1）基底标高以上预留30cm土层人工挖5.2控制点的设置及要求序号控制点检验单位班组工地公司监理控制点 1地基与基础工程★★★★H1.1基坑定位放线及测定标高检查★★★★H1.2地基检查★★★★W1.3挖方分项T程验收★★★★HR：记录确认点W:见证点H:停工待检点S:连续监视监护5.3质量标准及要求：3.3.1基坑、基槽和场地的基土土质必须符合设计要求，并严禁扰动。放坡合理，美观整齐，堆土成方，扌当水围堰用土堆（呈梯形），高度500rnni,基坑周围设置红白相间栏杆，栏杆上悬挂安全警示牌。5.3.2允许偏差：（见下表）土方工程的挖方和场地平整允许偏差值序号项目允许偏差（mm）检验方法1表面标高丄50用水准仪检查2长度、宽度十500-150用经纬仪、拉线和尺量检查3边坡偏陡W50观察或用坡度尺捡查4.安全文明施工及环境保护措施3.1安全管理措施6・11入场的工人必须接受公司、项冃部、班组的三级安全教育4.12配合机械作业的工人应在机械回转半径以外T作。6.13危险部位应有可靠的安全防护措施，严禁在距电缆lm的范围内作业。6.14工人上下基坑必须走人行安全通道。6.15施工时作业人员应照看前后左右以免发生事故，同时设专人对拉土车进行调度。6.16特殊部位需人工挖孔的，应准备好上下人字梯，并配备安全电压的照明设施，地上与地下应有通风设备，并备有氧气瓶及通气用的管子，以防 缺氧和中毒。6.17夜间施工时，必须确保足够亮度的夜间照明灯光，作业人员不得破坏照明设施，并且做到在施工时尽量远离坑壁，以防万一。6.18发现工地现场的不安全因素及安全隐患，及时自觉排除或向安全管理人员汇报。6.19基坑边挖边做好防护，基坑周围设置好围栏，并设置明显的标识牌。6.120现场不影响开挖的情况下，材料堆放必须码放整齐。6.121发扬团结友爱精神，在安全生产方面做到互相帮助、互相监督，爱护一切安全设施和防护用具，做到正确使用，不私自拆改。6.122自觉遵守安全生产规章制度，不违章作业。6.123现场临时用电坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。建立现场临时用电检查制度，按现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。施工现场临时用电的架设和使用必须符合《施工现场临时用电安全技术规范》(JGJ46-88)的规定。6.2文明施工管理措施6.21遵守国家关于文明施工的有关法律文件，要求和规定。6・22教育全休施工人员，要爱护环境，保护环境，做到文明施工。6.23施工现场设冲水厕所，严禁随地便溺；施工污水经沉淀后排入城市管网，便所设化粪池。6.24免深夜噪音施工作业，防止噪音扰民。6・25现场材料要按总平血图的要求堆放整齐，保持施工道路畅通。大门口处路面要铺密布安全网，并派专人对运土车进行清理。6.26每一工作面做完后要工完场清。6.27作好南季排水，保持道路畅通，使施工现场、仓库、加工场地、宿舍 等场地无积水。6.28做好个人卫生，注意劳逸结合，消灭四害，防止传染病发生。搞好食堂卫生，提高健康水平。6.29接受地方政府及甲方组织的卫生检查监督。6.3环境保护措施6.31土方由合格的运输单位施工，并签订运输合同，在合同中明确公司的环境耍求。在现场出入口设专人清扫车轮，并拍实车上土或严密遮盖，运载工程土方最高点不超过车辆槽帮上沿50cra,边缘不高于车辆槽帮上沿10cm,装载建筑渣土或其它散装材料不超过槽帮上沿，禁止沿途遗洒；6.32对施工道路采取混凝土硬化处理，出人口处硬化路血不小于出口宽度,在出口处设置冲洗车轮的设置，并设专人负责；6.33在现场东西两侧设一根洒水临时水管，并设置一名洒水员，配齐洒水设备，根据现场情况对现场及生活区进行洒水、清扫，防止扬尘；6.34在施工现场设置垃圾分拣站，施工垃圾及时分拣清扫，并洒水降尘；6.35水泥和其它易飞扬的细颗粒散体材料，安排在库内存放或严密遮盖；6.36现场食堂用燃气设备和电蒸箱做饭，确保烟尘排放黑度在林格曼一级以下；6・37拆除原有建筑时，随时洒水减少扬尘污染环境。7.应急措施6.1配备卫生专用器具及各种急用药品，由卫生员全天负责接应，如遇有轻伤者，现场包扎处理，重伤者，拔打120急救屮心。4.2每天派专人清理现场消防通道的障碍物，保证消防通道畅通无阻。7・3配备好防洪救灾的一切用具，由专人看管。3.4现场管理人员保证通讯畅通，对突发事故进行果断处理。'
