花郡家园项目工程四期土方开挖施工方案设计方案

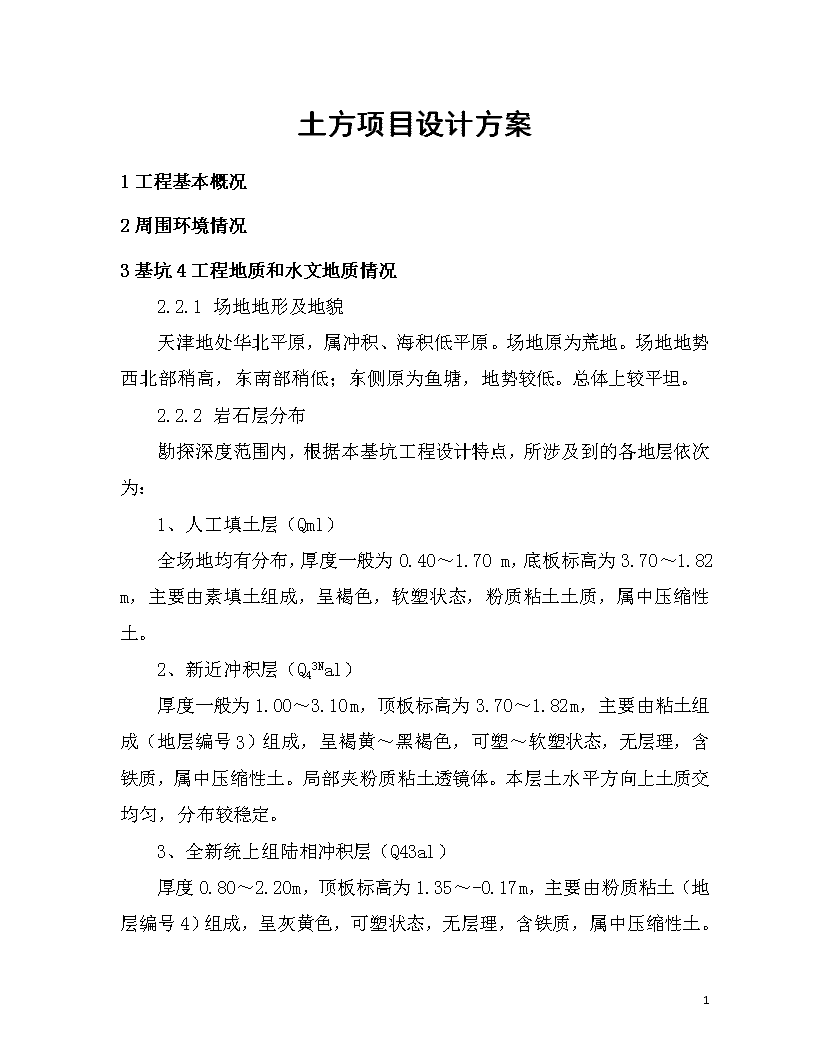

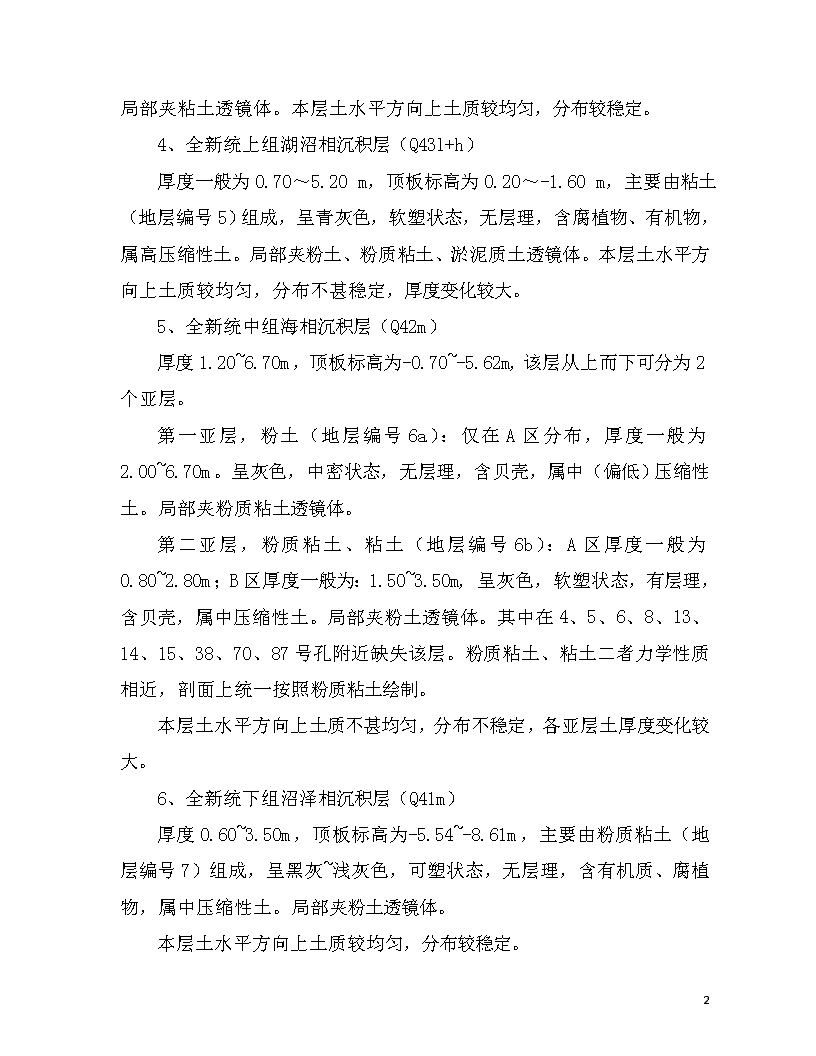

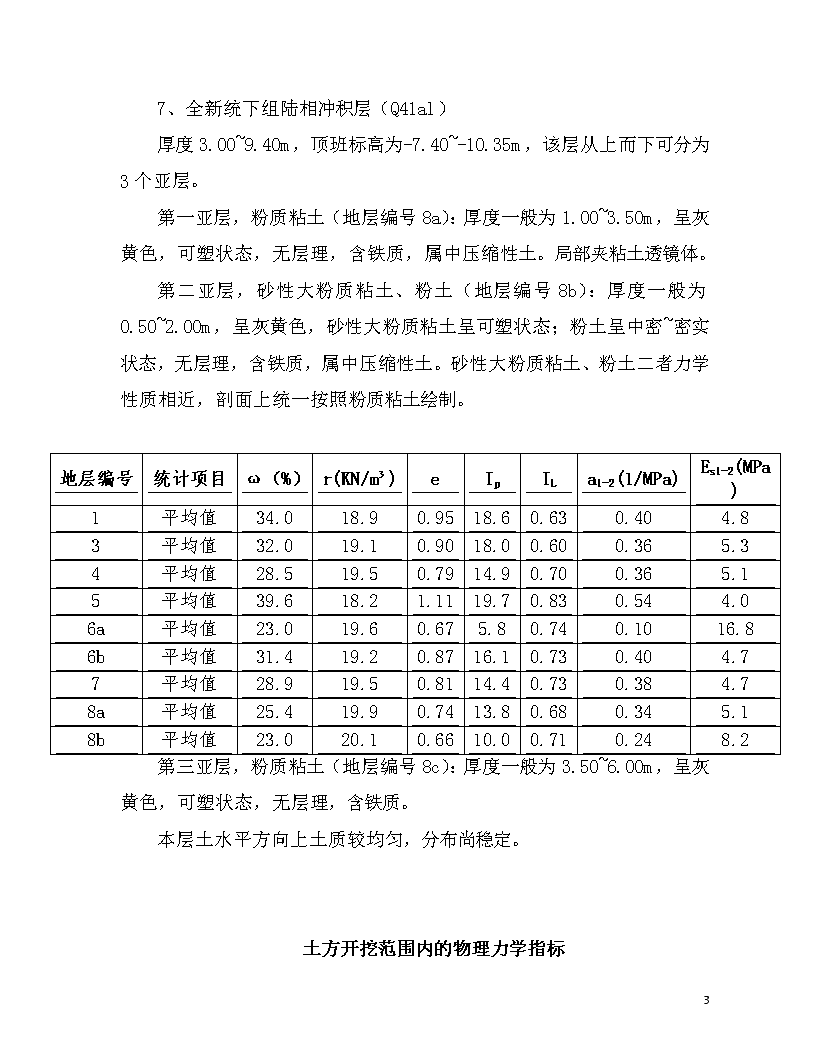

'土方项目设计方案1工程基本概况2周围环境情况3基坑4工程地质和水文地质情况2.2.1场地地形及地貌天津地处华北平原，属冲积、海积低平原。场地原为荒地。场地地势西北部稍高，东南部稍低；东侧原为鱼塘，地势较低。总体上较平坦。2.2.2岩石层分布勘探深度范围内，根据本基坑工程设计特点，所涉及到的各地层依次为：1、人工填土层（Qml）全场地均有分布，厚度一般为0.40～1.70m，底板标高为3.70～1.82m，主要由素填土组成，呈褐色，软塑状态，粉质粘土土质，属中压缩性土。2、新近冲积层（Q43Nal）厚度一般为1.00～3.10m，顶板标高为3.70～1.82m，主要由粘土组成（地层编号3）组成，呈褐黄～黑褐色，可塑～软塑状态，无层理，含铁质，属中压缩性土。局部夹粉质粘土透镜体。本层土水平方向上土质交均匀，分布较稳定。3、全新统上组陆相冲积层（Q43al）厚度0.80～2.20m，顶板标高为1.35～-0.1753 m，主要由粉质粘土（地层编号4）组成，呈灰黄色，可塑状态，无层理，含铁质，属中压缩性土。局部夹粘土透镜体。本层土水平方向上土质较均匀，分布较稳定。4、全新统上组湖沼相沉积层（Q43l+h）厚度一般为0.70～5.20m，顶板标高为0.20～-1.60m，主要由粘土（地层编号5）组成，呈青灰色，软塑状态，无层理，含腐植物、有机物，属高压缩性土。局部夹粉土、粉质粘土、淤泥质土透镜体。本层土水平方向上土质较均匀，分布不甚稳定，厚度变化较大。5、全新统中组海相沉积层（Q42m）厚度1.20~6.70m，顶板标高为-0.70~-5.62m,该层从上而下可分为2个亚层。第一亚层，粉土（地层编号6a）：仅在A区分布，厚度一般为2.00~6.70m。呈灰色，中密状态，无层理，含贝壳，属中（偏低）压缩性土。局部夹粉质粘土透镜体。第二亚层，粉质粘土、粘土（地层编号6b）：A区厚度一般为0.80~2.80m；B区厚度一般为：1.50~3.50m,呈灰色，软塑状态，有层理，含贝壳，属中压缩性土。局部夹粉土透镜体。其中在4、5、6、8、13、14、15、38、70、87号孔附近缺失该层。粉质粘土、粘土二者力学性质相近，剖面上统一按照粉质粘土绘制。本层土水平方向上土质不甚均匀，分布不稳定，各亚层土厚度变化较大。6、全新统下组沼泽相沉积层（Q41m）厚度0.60~3.50m，顶板标高为-5.54~-8.61m，主要由粉质粘土（地层编号7）组成，呈黑灰~浅灰色，可塑状态，无层理，含有机质、腐植物，属中压缩性土。局部夹粉土透镜体。本层土水平方向上土质较均匀，分布较稳定。53 7、全新统下组陆相冲积层（Q41al）厚度3.00~9.40m，顶班标高为-7.40~-10.35m，该层从上而下可分为3个亚层。第一亚层，粉质粘土（地层编号8a）：厚度一般为1.00~3.50m，呈灰黄色，可塑状态，无层理，含铁质，属中压缩性土。局部夹粘土透镜体。第二亚层，砂性大粉质粘土、粉土（地层编号8b）：厚度一般为0.50~2.00m，呈灰黄色，砂性大粉质粘土呈可塑状态；粉土呈中密~密实状态，无层理，含铁质，属中压缩性土。砂性大粉质粘土、粉土二者力学性质相近，剖面上统一按照粉质粘土绘制。第三亚层，粉质粘土（地层编号8c）：厚度一般为3.50~6.00m，呈灰黄色，可塑状态，无层理，含铁质。本层土水平方向上土质较均匀，分布尚稳定。地层编号统计项目ω（%）r(KN/m³)eIpILa1-2(1/MPa)Es1-2(MPa)1平均值34.018.90.9518.60.630.404.83平均值32.019.10.9018.00.600.365.34平均值28.519.50.7914.90.700.365.15平均值39.618.21.1119.70.830.544.06a平均值23.019.60.675.80.740.1016.86b平均值31.419.20.8716.10.730.404.77平均值28.919.50.8114.40.730.384.78a平均值25.419.90.7413.80.680.345.18b平均值23.020.10.6610.00.710.248.2土方开挖范围内的物理力学指标53 5水文地质条件本工程本工程浅层地下水主要为潜水，静止水位埋深1.50～2.10m，相当于标高2.33～1.85m。年变幅一般为0.50～1.00m。初见水位埋深2.50～3.10m，相当于标高1.33～0.85m。静止水位埋深1.50～2.10m，相当于标高2.33～1.85m。拟建场地浅层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化，年变幅一般为0.50～1.00m。根据现场实测地下潜水位、水位年变幅及设计室外地面标高情况，本工程抗浮设防水位可按大沽标高3.30m考虑。地基土渗透系数及渗透性表地层编号岩性垂直渗透系数KV(cm/s)水平渗透系数KH(cm/s)渗透性3粘土2.58×10-75.85×10-7不透水4粉质粘土3.12×10-72.62×10-7不透水5粘土4.32×10-75.12×10-7不透水6a粉土1.00×10-51.00×10-5弱透水6b粉质粘土2.12×10-63.58×10-6微透水7粉质粘土4.20×10-63.28×10-6微透水53 6基坑工程的难点、重点及关键点6.1土方开挖量大本工程基坑面积约3.4万㎡，基坑周长约930m，大面积开挖至-6.15m、-6.05m，土方开挖量约为20万m³，需要合理分段分层组织流水施工，使用有经验、实力的土方开挖专业施工队伍，组织各类土方开挖大型机械进行施工。6.2工程桩密集、降水井数量多由于基坑内主楼范围工程桩密集，且标高不一，为了保护好工程桩，不破坏桩身结构，需要对工程桩进行有效保护，这势必又造成土方开挖的难度，另外土方开挖期间降水设施持续运转和使用，必须对降水井及降水设施进行保护，这对土方开挖也带来了难度，为了解决此问题，必须提前布置合理的运输路线，制定合理的方案和措施，方可保证土方开挖的顺利进行。53 第二章土方开挖方案1施工组织机构、人员配置及职责根据业主要求和自身施工能力，公司选择综合素质高、具有丰富经验的公司骨干组成花郡家园四期项目经理部，项目班子在公司直接领导和监督下履行施工总承包的权利和义务。项目管理组织机构公司经理生产计划部安全技术监督部物资管理部成本预算部后勤协调部中心实验室质量部项目经理质量员机械员施工员安全员交通疏导员生产负责人土方负责人53 2资源配置计划2.1劳动力配置计划序号工种人数备注1挖土机司机20土方挖掘操作2运输车司机50土方外运3清槽工50基地清理4混凝土工10护坡施工5钢筋工10护坡施工6架子工10防护搭设7截桩工15桩头截除8电工5现场临电布置围护9壮工10现场道路清理2.2机械配置及工期计划本工程土方采用机械开挖，工程控制进度计划，土方开挖工期暂定为20天。选用机械详见机械设备配置表，根据所有配置机械的技术参数和规格日正常挖运土方量在1万m3左右。机械设备一览表53 序号机械名称规格型号数量1挖掘机1.0m3S320D8台2小型挖掘机0.6m3日立2台3推土机188KNT-1802台4自卸车40t40辆2.3仪器设备配置器具名称型号单位数量备注全站仪BTS802CLA台1经纬仪J2JDE台1水准仪博飞DZS3-1台3双面区格式红黑标尺把3钢卷尺50m把2对讲机只43土方施工准备3.1总体部署土方开挖选用8台8挖掘机及40辆装载车，并配备2台推土机在卸土场地作业，基槽土方开挖分层分步、均匀开挖，每层开挖深度不得超过2.5m。基底预留300㎜厚余土由人工跟机（每台挖机不少于15人跟机）挖运整平、攒堆，最后由挖掘统一清理出基槽，基坑分为2个区开挖，1区首先开挖。3.2技术准备53 在土方开挖前，由项目经理部主持前期施工准备会议，听取项目经理部对整个挖土工程的施工准备工作计划，该计划主要反映土方开挖前、施工中必须做的有关工作，内容如下：3.2.1配合建设单位做好基坑支护论证及实施；3.2.2进行现场标高、轴线的引测工作，规划固定好开挖范围，并组织复核、验收，做好交接记录工作；3.2.3认真熟悉图纸及施工方案，同时做好施工技术交底工作。3.3施工现场准备工作3.3.1挖土前对此期西侧围挡统一向西外扩20m，并在外扩范围内沿四期、五期界限进行现场主道路修筑。由于四期范围内场地高低不平，高处高出地面4~5米，低洼处约2米多深。道路硬化前将四期场地进行机械平整。待现场坐标点投放及工程桩施工完成后对场地再次进行初步机械平整。3.3.2挖土期间基坑四周布置不少于15个太阳灯，做好夜间照明准备。3.3.3道路铺垫：根据现场实际情况，挖土期间，对基坑内临时运土道路铺设渣土层厚度不小于400mm，宽度不小于4.0米，满足重载车辆的行走，具体临时道路布置详土方阶段平面走向示意图。3.3.4地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路的铺设、临时供水、供电管线走向的更改、敷设；临时设施的搬迁；现场照明设备的安装。3.3.5提前办理好渣土运输相关手续。3.3.6在2#大门制作全自动洗车机，具备冲洗条件。53 3.3.7建立各施工部门的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育、交底及入场登记工作等。3.4施工场外协调工作由总包单位、土方施工单位与建设单位共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。项目部设来访办公室，项目部书记梁新担任办公室主任，专门负责接待来访居民。4土方试开挖根据基坑支护专家论证意见，本工程在正式土方开挖前进行土方的试开挖，根据图纸要求及现场实际情况，决定试开挖按以下步骤进行：1）、本工程将采取先挖坡后整体开挖的方式开挖基础。整体开挖前先将基坑边坡及塔吊基础挖出，修整完毕，坡底排水沟设置完善。2）、机械挖至离基底标高300mm处由人工进行清槽，小型挖掘机配合运土，根据试挖结果，调整大面积施工方式。3）保证足够的坡顶、坡底、坑内、周边建筑的监测点。4）一旦监测数据异常，应立即停止开挖，并采取回填等应急措施。53 53 试开挖阶段平面示意图5.土方正式开挖5.1开挖部署根据该工程的地质情况、场地条件、开挖范围及基坑深度，待1区全部开挖完毕后再开挖2区，整体开挖时基坑按后浇带划分为30个施工段，自1段开始顺序开挖。5.2基坑出土口及道路布置根据现场平面布置图和周围道路环境实际情况，现场应提前根据出土方向规划好路线，在场地内尽量选择已修好的临时道路，基坑内铺设临时道路。详细分段及出土流水见下图：53 53 6土方开挖施工要点6.1土方工程施工工艺流程准备工作®临时道路铺设®土方开挖®工程桩头截桩®人工清理余土®基槽验收®浇筑混凝土垫层。6.2本工程基坑开挖深度在自然地面向下大约5.5m左右，挖土前，先在场地上按放坡系数测量出坡底及坡顶白灰边界线后，采用分层、分区、分级放坡挖土，基坑边坡放坡系数按1：1~1：1.25进行；每级开挖深度不得超过2.5m，每级退台宽度为2m。以基坑底标高为准,预留300mm厚由人工清理至垫层底标高,不得超挖影响地基工程质量，承台、承台梁、返柱帽、消防集水坑、电梯基坑、集水坑等部位再采用小型挖掘机分别挖，消防集水坑、电梯基坑自基础底板处向下采取放坡开挖，按自然放坡1：1设置，挖至坑底标高上300mm厚采用人工清底槽。基坑、水坑等部位竖向垫层采用页岩砖砖胎膜砌筑，具体砖胎模厚度，拟坑底深度来确定，一般深度≤1.0米挡土墙240厚，>1.0米以上深度挡土墙厚度370mm厚。对于基础部分集水坑、电梯井及承台等放坡挖土部位采用石屑分层回填夯实至底板垫层底。53 6.3土方开挖至靠近基底标高时必须配备测量员及人工进行跟机、清槽工作，坑底预留300mm厚土由人工清除。基底抄平应根据设计基底标高测量出标高线，在基坑底纵横间距5.00m右左抄出水平线，钉上600mm长φ8@2000钢筋头，按标高线铲平槽底，槽底清理到位后应及时分区浇筑混凝土垫层，严禁将槽底暴露时间过长。在基坑的四周设置排水沟和集水井将坑底积水集中并用水泵排至市政道路的管井。53 6.4土方施工时严禁挖掘机碰触工程桩及支护桩等部位；桩间土间距较小处由人工挖土，严禁野蛮施工。6.5部分电梯坑、集水坑内土方挖掘，可待基础垫层混凝土完成后进行，这样能保证几何尺寸的准确性。6.6如果局部基坑降水效果未达到设计要求时，可放慢土方开挖进度，待地表水降至设计高标下再进行土方开挖施工，同时挖掘机在其上作业时，尽量减少碾压动作，避免地基土产生橡皮土现象。6.7对橡皮土的处理，如果设计无特殊要求，采用石屑分层置换办法处理。6.8现场采用渣土铺垫临时道路，运输车辆统一从西侧现场道路通行。7施工测量7.1测量准备（1）正式施工前对所有仪器进行检测及校核。（2）熟悉图纸，对施工测量人员进行图纸交底及方案的交底。（3）对测量方案进行对比和分析，找出最佳的施工测量放线方法。7.2平面控制网的建立（1）平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。（2）平面控制网的坐标系统与工程设计所采用的坐标系统一致。（3）选点应在通视条件良好、安全、易保护的地方，桩位必须用混凝土保护，并用红黄相间的钢管进行围护，用红油漆作好标记。53 7.3高程控制网的布设7.3.1高程控制网的布设原则（1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。（2）根据场区内甲方提供的有效水准点布设场区高程控制网。7.3.2高程控制网的等级及技术要求（1）高程控制网的精度，不低于三等水准的精度。（2）半永久性水准点位处于永久建筑物以外，一律按测量规程规定的半永久水准点设置。（3）引测的水准控制点，需经复测合格后方可使用53 53 53 8工程桩的保护对于在土方开挖前钻孔灌注桩已经施工完毕，且密度较大，故在开挖之前应逐一向施工人员交底，并且采用以下的保护措施：1）在表层土方开挖阶段安排专人负责工程桩位置的确定，开挖机械尽量避开桩位作业，并在开挖的区域内采取彩旗标注的方式提醒开挖司机，即在工程桩的具体位置插上一面小彩旗，引导司机避开工程桩的位置。2）当桩头露出后，挖机挖斗必须避开桩身，不得触碰桩身，在进行土方清槽之前，将桩顶标高以上位置的桩头提前截除，以保证后期清槽大面积的进行。9.深基坑电梯井、集水井、下返承台开挖方法首先根据控制点将坑中坑的坡顶边线和坡脚边线放出，并放出该范围内的桩基用白灰标识，电梯井等局部深坑位置开挖方法视土质情况，如可行则直接采用长臂挖机按图示1:1尺寸向下开挖，如土质不佳，易塌方，则在坑中坑坡顶边线外围50cm处先订钢板桩，采取钢板桩支护，然后再向下开挖。53 第三章基坑降水方案1降排水施工部署根据地质勘察报告，本场地地下水埋深为初见水位埋深2.50米左右，可见地下水较丰富，如果在雨季阶段，这对本工程基槽土方开挖更是不利，因此，本基坑采用大口井坑内降水。井径800mm，井管φ53 500mm，井深11m，共154口。计划年前将所有降水井施工结束，至少挖土前15天开始整体降水，并将地下水位将至基坑底以下不小于1.00m。基坑开挖后，基坑下口部位，在基础周边外扩1500mm范围外设置周圈排水盲沟，且排水盲沟距边坡坡脚不宜小于300mm。由于本工程基坑面积较大，为有效排水，基础内所有后浇带部位统一下挖400mm采用排水盲沟做法将基础中部水引至基础周边排水盲沟中，基坑上口设置排水沟，以防雨水进入坑内，排水盲沟尺寸统一为400mm×400mm。均采用砾石回填。且沿排水盲沟每隔20~30m左右设置一口集水井（800*800*800㎜），以作引水用，集中外排。集水井水采用清水泵或泥浆泵抽出。如果基坑排水效果达不到基础施工要求，产生橡皮土等不利情况时，及时与建设方和监理工程师及勘察、设计单位沟通，采用石屑或级配砂石等其它材料置换处理，确保基础工程施工质量。基坑开挖施工时，需及时疏干开挖范围内土层中含水，保证基坑开挖的顺利进行。因此，开挖前需要布设若干降水井，对基坑开挖范围内土层进行降水。坑内降水井数量计算公式：n=A/a式中：n—基坑内降水井数量（口）A—基坑面积（m2），A=34874m2a井—单井有效降水面积（m2），本工程取a井=226m2根据以上公式，我们计算得出基坑需要布设的疏干井数量如下：n=A/a井=34874/226=154结合基坑具体形状，暂定154口降水井，井深11.00m。根据基坑周边建筑物、道路情况及开挖深度拟定坑外观测井21口，井深9.00m。（详见基坑降水井平面图）2成井施工工艺2.1降水施工注意事项53 根据成井施工工序，所有降水井均在围护闭合后进行施工。在降水井施工时，现场其他影响降水施工，尤其是影响降水井成井质量的施工工序均已全部结束，如可能的坑内地基加固等施工工序，避免对成井降水的影响。2.2前期准备（1）测放井位根据设计方案测放井位，但应避让基桩、承台、竖托桩、支撑梁，可在图示范围1～2m范围内调整，但总数不得减少。井位测放完毕后应做好井位标记，方便后期施工。（2）材料设备准备专人负责进料，工程师核定，确保无砂井管、滤料、井底等材料的质量。（3）安装钻机安装钻机时，为了保证孔的垂直度，机台安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线，严把开孔关，钻头与钻杆连接处带两根钻鋌，并且弯曲的钻杆不得下入孔内。2.3成井施工施工机械设备降水井选用工程钻机及其配套设备。成孔时采用正循环回转钻进泥浆护壁的成孔工艺。（1）钻进成孔所有大口井均一径到底，钻进时轻压慢转，当钻具全部进入粉土层及砂层后，可适当加压，提高转速，以利钻进。成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.10～1.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。（2）淸孔换浆53 钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.5m，进行冲孔清除孔内杂物，同时将孔内的泥浆密度逐步调低，孔底沉淤小于300mm，返出的泥浆内不含泥块为止。（3）下管成孔后马上下管，防止井孔塌孔。井管进场后，应检查是否符合设计要求，测量孔深是否符合要求，下管前，选择坚固无裂缝的无砂管下在最底处，一般用敲击听声法辨别管的质量好坏。管与管连接一般用长约2米左右的竹片周围均放三根，每根管的上下距管口15cm左右用12#铅丝绑牢，用导向架上的钢丝绳将管一根根放进孔内，直至设计深度，同时要保证井管垂直居中，要求露出地表20cm左右。下完管后马上回填过滤层填料，选择粒径在0.2——0.5cm的干净石硝沿井管周边顺序回填，回填过程中保证井管垂直，以免因在某一处集中回填将井管挤向另一侧。洗井成井结束放泵抽水钻机就位对中整平测量、放样孔位、验收钻进、成孔终孔下井管填滤料粘土封孔井管进场质量验收清孔调浆孔深验收滤料深度验收53 成井施工工艺流程图2.4洗井下管完毕后要进行洗井，以抽至清水不含泥沙为止。洗井时水泵抽水水流要小，以免因井孔底泥浆没淘尽，泥浆比重过大，而井管内的水被抽净后造成井管上浮，抽出的水流应先大后小，先浑后清，必要时可向井管内注入清水，加强洗井效果。洗井完毕后，移机下一井位，重复上述工艺施工。3降水运行管理3.1降水运行工况在坑内疏干降水时，至少宜提前15天或更早进行，以保证有效降低开挖土体中的含水量，确保基坑开挖施工的顺利进行。根据降水井水量大小和降水不同时期，配备2种型号(QX6-25-1.1和Q3-33/2-0.75)清水泵，以满足降水需要。53 降水水泵宜采用小流量高扬程设备，降水开始后应控制降水速度以免快速降水造成土层中的细颗粒流失，堵塞降水井。水位降至基坑底面以下1.0m后，方可进行土方开挖施工。基坑开挖完成后，在底板施工时可将底板以内的中心井部分封掉，保留后浇带处的降水井与四周保留的外围井继续降水，以便于后续施工的正常进行；同时，中心内井部分封掉后，由总包单位在垫层下布设“井”字型300mm×400mm盲沟（盲沟内填充4—6分石硝或碎石，随挖随填），盲沟铺设原则按底板内间隔30～40m一道为宜，与保留的后浇带处降水井和外围井连接，形成流畅的地下排水网，以消减地下水对垫层的反压力。3.2降水运行保障措施降水成功与否关系到土方开挖是否顺利，所以在施工过程中采取措施保障降水安全与持续运行。（1）电源保障工程降水在正常的降水运行过程中，必须有合理的用电保障以满足降水运行的需求。电源分配要合理，电路布设要与用电器负荷相匹配，防止超负荷用电或因线路不合格而造成停电现象，随时检查用电设备运转情况，发现问题及时处理，消除隐患，确保降水井正常运转，避免影响降水效果甚至危害基坑安全。（2）排水设施工程降水抽取地下水，减少基坑开挖范围内土体中含水量，需要施工现场必须有合适的排水设施以满足工程降水的需要，确保降水运行排水的顺畅，保障降水效果。对于施工现场的排水设施，根据工程实际情况进行安排，满足以下要求：排水设施满足工程降水最大出水量的要求，并保障排水的顺畅；53 尽量缩短降水井与排水设施之间的距离，减少降水井排水的沿程水头损失，降低抽水设备的扬程消耗；对于坑内降水井，排水管宜沿坑内支撑进行布设，或在坑内布设一定的集水箱用于中转排水。场地存在上部的粘土层，不易疏干；基坑挖土施工过程中如果遭逢强降雨，基坑汇水面积大，需做好基坑明排水工作。基础施工过程中遭遇大雨，基坑低洼处将汇集明水，设置临时集水井，采用污水泵将明水排入坑外排水管道中。及时收集气象资料，掌握施工期间的大雨、暴雨时间及降雨量，提前做好基坑明排水的准备工作，配备足够的水泵、排水管等物质。3.3降水运行管理降水运行前，现场合理布设排水管道并便于接入施工现场排水设施；降水运行前做好降水供电系统，配备独立的电源线；所有降水井需在供电电箱插座、抽水泵电缆插头及排水管上做好对应的标示，并在每次发生变动时进行相应的标示变更，便于抽水运行管理，供电箱应定期进行检查并备有检查记录；降水工人熟悉水泵开启、电路切换，以保证降水连续进行，避免因供电原因造成井底突水；降水前各降水井均测量其井口标高、静止水位并进行相关记录；正式降水前必须进行试运行，进一步检验供电系统、抽水设备、排水系统及应急预案能否满足降水要求；试运行结果进行记录备案，根据试运行结果，对于无法满足降水要求的部分进行相应调整；坑内疏干井随着基坑开挖拆除上部井管，便于基坑开挖。3.4施工进度计划1、大口井成井53 根据现场场地情况，投入打井机4台套，15天完成打井，其中第1~2天为进场准备，测量放线，第3日开钻，日完成10—14口。2、降水降水计划第6日起开始下泵抽水，全面降水20天，水位至基坑槽底以下1米方可进行土方开挖。不得在未被达到降水期情况下开挖，以避免出现橡皮土现象。降水期暂按120天以内考虑打井15天60天时间工位施工进度计划时间项目24681012141618202224------进场成井运行3.5大口井成井质量保证措施1、大口井成井过程,在各级质量管理部门的监督指导下确保施工质量达到设计要求.做到孔打正,井洗清料填满,保证降水效果.53 2、提高水的渗透面积，保证降水效果，我们决定增加扩孔，由常规的Φ700增到Φ800，以防淤井现象，采用强度高、透水性能好的Φ500无砂管。3、加强对回填料的管理，采用0.2——0.5cm的干净石硝确保质量。4、井管全部采用子母口井管，以防破漏返砂将井淤死，并用竹片、铅丝牢牢缠紧，一改过去井管平口容易错管返砂现象。5、保证井管垂直，绝对不准有井管错位现象。6、井打完后，及时洗井，到无泥沙。保证井底无沉淀淤泥，提高井的降水效果。3.6降水井的保护措施降水井的布置应规则有序，尽量减少其对基坑开挖施工的影响，同时也利于降水井的保护；开挖过程中需加强对降水井的现场看护，并经常测量井内沉淤，确保降水井正常运行；各相关参建单位及现场管理人员重视对降水井的保护，避开施工过程对降水井的损坏；坑内挖土时，挖机等施工机械不能直接碰撞坑内井管，井周边0.5m的土不得用挖机操作，可以人工钎土，并派专人指挥；坑内所有降水井的井位准确定位，在井口边设置小红旗等醒目标志，方便施工对降水井的保护。坑内疏干井随基坑开挖深度逐步拆除多余井管，并随时用井包将井口塞严，防止开挖泥土进入井内，同时对可能受车辆行走碾压的电线及管路部位加以防护，并且抽水人员加强对现场的巡视力度。3.7封井53 根据基础工程施工进度，适时对降水井进行封堵，封井工作由总包单位负责具体施工。3.7.1底板施工前封井（1）所封降水井需停止抽水观察水位变化，24小时水位上涨水面距坑底不小于1.00米，方可进行封井。经现场实测，在底板外围降水井昼夜连续不停抽水的情况下，对所封降水井的观测为，停抽24小时井内水位上涨距坑底在1.30—1.50米之间；（2）封井时先清理井口，将井管剔除至坑底以下30cm，并以大口井井口为中心，清理方圆1米坑底土，且低于坑底10cm以上；（3）封井时将井内水抽干，取出水泵，立即倒入素水泥灰2袋，然后灌入混凝土至垫层，并用振捣棒夯实。另外，在最上端的20cm厚的混凝土中，加入玻璃水0.5—1公斤，并搅拌均匀后找平轧光，以起到第一道防水作用；（4）封井时间宜在打完垫层做防水时进行，以尽量缩短从封井停止抽水到打混凝土底板时间差。3.7.2底板施工后封井对于穿透底板出水量较大的降水井，可采用如下封井措施：（如图所示）53 （1）打垫层期间不得封井。在井管内插入直径273mm直径铁管，铁管内下泵排水。（2）底板施工期间井管位于底板内焊接两道止水环，止水环直径600mm，底板浇筑时打在混凝土内。（3）底板完成后需要封井时将井水抽净，快速取出水泵，立即倒入素水泥灰2袋，然后灌入混凝土至底板以下1m，再倒入水泥灰至盖板，用振捣棒夯实，并用振捣棒夯实。并将盖板焊接牢固、严密，必要时可焊两层盖板，盖板上部用砂浆抹平，至此封井结束。3.8降水过程质量保证措施53 1、合理配备降水施工人员并进行岗前培训，所用人员一定要懂技术，责任心强，懂电学，会修理，保证全部水泵昼夜正常运行，发生故障及时排除，长期保证现场有5～10台余泵，确保工程顺利进行。2、为保证大口井长期保持最佳降水效果，除了在井打完及时彻底清洗井底外，遇到个别淤井严重的要采用适当方法将井洗好。另外，为防淤井现象，将井淤控制在1米以内，我们决定全部采用下吸式水泵，并根据各井的出水情况，配备泵型，要保证降水井的完好率，使施工正常进行。3、采取岗位责任制，内部各有分工，哪一环出现问题，有专人负责。4质量问题的处理如发生质量问题，立即口头上报项目经理，并在8小时内将有关质量问题的书面详细报告报公司工程部，包括时间、部位、细节描述、产生原因等。开挖过程中若局部存水，可以采用明排集中，用清水泵抽至地面排水系统。第四章基坑监测53 在基坑开挖过程中，由于受侧压力的影响，桩身均会向基坑方向产生位移，为监测其位移情况，在距支护500mm左右设置平行控制线，用经纬仪视准线法，定期进行观测，以确保护坡安全。为确保基坑开挖过程中的安全，除专门委托监测单位对基坑实行专业监测外，我单位也要对支护跟踪监测。本工程基坑为三级基坑，监测时按二级基坑监测要求进行，围护结构墙顶位移监控值不大于6cm，围护结构墙体最大位移监控值不大于8cm，地面最大沉降监控值不大于6cm。距基坑10m范围内周边建筑物、构筑物，必须设置沉降观测点，观察点布置间距拟现场实际情况不大于20m，复杂建筑物临基坑面所有拐角处必须设置观察点，以平面图点位标注，并做好每次观察记录，监测频率同基坑边坡。1观测点的布置在坡顶上每隔15~20m布置一个点，共计（35个监测点），主要监测坑顶水平位移和沉降。在坡底每隔15~20m布置一个点，根据坡顶位置设置，共计（35个监测点），主要检测坑底水平位移。周边建筑每栋布置沉降观测点，共计6个点，主要监测建筑物的沉降变形。监测点具体布置见下图：53 2观测精度要求满足国家三级水准测量精度要求：53 水平误差控制<6.00mm；垂直误差控制<0.5mm。基坑监测采用点子全站仪坐标监测，项目部安排专业测量师每天进行监测，并形成记录。3观测时间的确定在开挖过程或基础施工阶段，如遇大雨天气，应增加观测次数，确保边坡的绝对安全。基坑类别施工进程基坑设计深度≤5m5～10m10～15m＞15m二级开挖深度（m）≤51次/2d1次/2d5～101次/1d底板浇筑后时间（d）≤71次/2d1次/2d7～141次/3d1次/3d14～281次/7d1次/5d＞281次/10d1次/10d本工程为三级基坑，监测频率可视具体情况适当降低。4巡查小组4.1项目部成立监视巡查小组对基坑进行巡视，由项目技术经理张鹏为组长，小组成员：汤双华、梅静、郁亮。具体分工见下表：监测岗位人员分工内容组长张鹏监测预警及协调副组长汤双华监测内容安排、数据分析与预警检测员梅静、郁亮现场监测4.2巡视内容：1）基坑边是否开裂、下沉巡查，2）观测井地下水位突升突降变化巡查，53 3）边坡渗水、滑坡巡查。每天对巡查内容进行记录，并作记录，照相存档。夜间巡视应配置强光手电。巡视检查记录应及时整理，并与仪器监测数据综合分析。53 5观测内容及预警值本工程的基坑监测预警值监测项目坡顶水平位移（mm）重力挡墙桩顶水平位移(mm)地面沉降(mm)周边建筑物沉降（mm）水位观测（mm）预警值504030301000附录水平位移和竖向位移监测日报表（）第页共页第次工程名称：报表编号：天气：观测者：计算者：校核者：测试时间：年月日时点号水平位移量/mm竖向位移量/mm备注本次测试值单次变化累计变化量变化速率本次测试值单次变化累计变化量变化速率工况当日监测的简要分析及判断性结论：工程负责人：监测单位：53 5注意事项5.1每次观测应用相同的观测方法和观测线路。5.2观测其间使用一种仪器，一个人操作，不能更换。5.3加强对基坑各侧沉降，变形观测，特别对有地下管线地的各边坡可进行重点观测。5.4变形观测应保证“一稳定、四固定”的基本原则。6、超出预警值时的应急措施1）变形量超过报警值立即停止土方开挖施工，同时施工单位以书面形式提交报告给监理、甲方、设计单位，并加密监测频率，密切关注基坑变形情况。2）变形量超过控制值施工单位立即停止基坑施工，对基坑采取相应的加固措施，通知设计单位，组织专家对基坑施工进行分析及采取相对的应急预案。53 第五章质量保证措施应注意的质量问题1、基底超挖：开挖基坑（槽）管沟不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理。2、基底未保护：基坑（糟）开挖后应尽量减少对基土的扰动。如遇基础不能及时施工时，可在基底标高以上预留30cm土层不挖，待做基础时再挖。3、施工顺序不合理：应严格按施工方案规定的施工顺序进行土方开挖施工，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。4、施工机械下沉：施工时必须了解土质和地下水位情况。推土机、铲运机一般需要在地下水位0.5m以上推铲土；挖土机一般需要在地下水位0.8m以上挖土，以防机械自重下沉。正铲挖土机挖方的台阶高度，不得超过最大挖掘高度的1.2倍。5、开挖尺寸不足，边坡过陡：基坑（槽）或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施、支撑结构等所需的宽度。6、雨季施工时，基槽、坑底应预留30cm上层，在打混凝土垫层前再挖至没计标高。表3：土方工程的挖方和场地平整允许偏差值表序号项目允许偏差（mm）检验方法1表面标高+0，-50用水准仪检查2长度、宽度±300~±100用经纬仪、拉线和尺量检查3边坡偏陡不允许观察或用坡度尺检查53 8.1如发生质量问题，立即口头上报监理，并在4h内递交有关质量问题的书面详细报告，包括时间、部位、细节描述、产生原因、处理的措施等。8.2开挖过程中，若局部存水，可以采用明排集中用潜水泵抽到地面排水系统。若发现坑底渗水、塌陷等应立即查明原因，组织处理。53 第六章安全生产、文明施工保证措施1安全组织机构安全保证体系图业主监理工程师政府安检部门项目经理总包工程师项目安检部门项目副经理（土建）安保工程师（土建）专业队（队长）专业队（安全员）专业队专职安检员各生产班班组长、兼职安检员说明：表示工作关系表示信息反馈2现场建立健全的安全领导小组：总指挥：张春华；组长：庄义、陆春华；副组长：俞建林；组员：李金龙、汤双华、邱海瑞、姜利华、张鹏、张雄、许建忠、梁新。53 3全体人员应认真执行各工种的安全操作规程及有关规定。4施工前，施工负责人要向操作人员做专项技术安全交底，关键部位要下技术指导书。5施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关天津市劳务人员用工的有关规定及条例，证件齐全。6施工人员进入现场要进行“三级”安全教育。7每天班前5分钟，施工负责人必须做施工安全注意事项专项交底。8现场电器设备要有漏电保护器，电缆应设可靠绝缘。9各种机电设备均应设专人负责管理，电工持证上岗。10现场用电设备必须实行三级供电，两级保护。11夜间施工，工地应有足够的照明，基坑四周布置15个太阳灯，做好夜间照明准备，同时还要在坑边和危险地段设置警示灯和警示牌。12土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。13土方开挖后，按现场安全防护要求在基坑的周围搭设1.2m高安全防护栏杆且本工程基坑至少搭设两处上人马道，避免人员跌落坑中。14施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时报告经理部，待妥善处理后方可继续施工。15所有施工人员应保持现场卫生，生产及生活垃圾不得随处抛撒，集中堆放，每天清运，保持现场环境清洁。16在大门出口处设置冲洗车槽，每辆车出大门必冲洗车轮。17现场内施工人员禁止抽烟、随地大小便。18所有土方运输车辆进入现场后禁止鸣笛,以减小噪声53 19为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实并苫盖好，避免路上遗洒。严禁无盖车辆运土。20每天指派专人清扫邻近马路，以达到环卫要求。21土方开挖期间，要求分包单位领导组成强有力的领导班子，负责土方的现场指挥调度和安全保证。22在基坑上部四周，做好防护栏杆，防止不慎落物落入。23基坑边坡安全监测，距基坑边2.0米范围内严禁堆放任何材料，并设专人监测和日夜巡逻观察，一旦发现险情及时组织人员撤离危险区域，待彻底排除险情后方可施工。24用白灰将桩位和支撑的大概位置标出，开挖时桩位及支撑周围留30cm的土人工清理，防止挖机作业时碰撞。25支护体系应有专人按规定测量，有异常要加密测量，以及反馈检测结果，以便设计人员提出相应的应急技术措施。26要准备好麻袋，快凝水泥等堵漏材料，以防止帷幕出现局部漏水等不利情况。开挖过程中，要时刻注意支护桩拐角处以及桩底部位土含水量是否有异常情况，若发现局部含水量过大，应及时查找原因做好堵漏的防护工作。27、土方开挖后，沿基坑四周搭设1.5m高防护栏杆及下基坑马道，并用密目网封闭。53 第七章雨季施工措施天津地区从6月份至9月份均为多雨季节，在雨季施工过程中为确保工程施工质量，保证工期，提高工程效益特制定雨季施工措施。对雨季施工所需的物资（如防雨物品等），根据将采取的雨季施工措施，提前做好计划安排及进场检验，做到数量充足，质量可靠。坡顶、坡底均设置400mm×400mm的排水盲沟，盲沟采用砾石铺设。最终所有排水盲沟内的水统一排至外网管道。保证施工现场水流畅通，不积水，四邻地区不倒灌；基坑内在后浇带里设置排水盲沟，以此来保证坑内的水沿着后浇带盲沟流淌，最后引市政污水管道。挖土施工前，坡顶设截水沟，坡面砂浆防护，及时截住坡面雨水，将其顺坡排向基底排水沟再往外抽出基坑。基坑开挖施工过程中，坑内、坑外排水很关键，砌筑坑顶排水沟和集水坑，土方开挖至坑底后，砌筑好坑底排水沟，形成一个完好的排水系统，施工过程中经常疏通排水沟，清理集水坑内沉渣，保证施工过程排水顺畅。工地应配备有足够数量的排水泵，以便将水抽排到排水沟。雨天安排专人值班，负责检查工地防雨措施，负责抽水和雨天出现的险情。主要作业设备要搭设活动防雨设施。暴雨过后要检查所有电动设备。测量人员在雨后要立即对基坑监测点进行监测。基坑四周6米范围内禁止大型震动性较大机械作业，3米范围内严禁堆放重物。53 施工单位应急材料设备表料具名称单位数量备注潜水泵台15橡胶管m1000塑料布㎡5000雨衣件100雨鞋双100重力挡墙部位挖土形式及盲沟排水示意图一：53 双轴水泥搅拌桩部位挖土形式及盲沟排水示意图二：后浇带处排水盲沟做法详见下图11.2做好生活区的下水管道和雨水井，用水应有固定排放途径，保证雨后不陷、不滑、不泥泞、不存水，避免浸泡边坡。11.3机电设备要经常检查接零、接地保护，所有机械棚要搭设严密，防止漏雨，随时检查漏电装置功能是否灵敏有效。53 第九章应急专项预案1概述为防止突发事件造成指挥失灵、事态失控、延误抢救时机，尽量减少或降低人员伤亡和财产损失，加强事故处理的综合应急能力，提高紧急救援反应速度，确保迅速有效地处理塌方事故，结合项目部实际情况制订本应急预案。2成立领导小组2.1应急小组组成及职能项目部设置应急领导小组，组长由项目经理张春华担任，副组长由俞建林担任，组员：李金龙庄义陆春华邱海瑞张鹏汤双华姜双华梁新职责如下：1、组长：接到警报后，应迅速了解事故情况，作出指示决策，下达应急抢险命令。2、副组长：根据组长下达的抢险命令，组织人员开展抢险工作，并做好事故通报和事故处理工作，负责各抢险专业队之间的组织协调工作。3、相关部门①办公室：值班电话设置于办公室内，负责事故的接报；配合主管领导做好事故的评价及传递、上报等信息处理工作；做好事故现场拍照、收集证据工作；根据领导指示、决策，做好上传下达，协调等相关工作事宜；代表指挥部对外发布有关抢险进展情况、支援、求救信息。②53 工程部：组织安全、技术人员尽快掌握事故危险程度，了解各类技术参数，预测事故发展，负责事故抢险方案的制定，协助主管领导处理事故和落实抢险方案。③保障部：就近调集并配发抢险所需的材料、机械设备，保证抢险物资的运输；迅速开展救助疏散工作。④其他职能部门/单位：根据现场抢救机构的指令，及时组织调配抢险物资、设备和技术人员，投入现场抢险工作。2.2救援专业人员和分工项目部设置救援专业队，人员由项目部人员及土方施工班组组成，由领导小组统一指挥调动。1、现场处理组：负责深入现场掌握情况，报告事故处理和进展情况；传达领导指示，协调救援工作；配合警戒维护组对现场无关人员进行疏散和撤离。2、专业抢险组：负责对进行现场救治，抢救被围困人员，及时撤离伤亡人员。3、警戒维护组：负责设置警戒区域，维持现场秩序，疏通道路，组织危险区无关人员疏散和撤离，劝说围观群众远离事故现场。4、医疗救护组：负责伤员的救护，开设现场抢救所，保证救治药品和救护器材的供应。5、交通运输组：负责现场抢险设备、人员、药品等急需物资的运送，疏散现场人员。6、后勤保障组：负责保障救援物资的供应，协助医疗救护组处理伤员的救护工作，安排伤员的转移。7、善后处理组：负责对死难、伤员家属的安抚、慰问工作，做好群众的思想稳定工作，妥善处理好善后事宜，消除各种不安全、不稳定因素，控制事态的进一步发展，最大限度地减少事故造成的损失。53 8、机动预备组：弥补救援力量的不足，由组成临时决定调动和投入。3抢险物资的配备3.1通讯器材：应急领导小组应事先制定通讯联络方法，配备和设置通讯器材，如对讲机、移动电话、值班报警电话，并要求有关人员熟悉使用方法；3.2防护用品：抢险救援人员应配备防护服、防护帽、防护眼镜和面罩及相关的防护用品；3.3辅助工具：应急照明、移动照明、扩音话筒、帐篷、雨具等其他工具。应事先配置并有适当数量的储存；3.4急救设备：急救器材、药品、运送工具（担架、轮椅、车辆等）；3.5抢救与抢险设备：工程车辆、营救设备、其他维修、检测、现场量测设备。4事故处置程序处置程序：发现事故和事故预兆-→报警-→接报-→发出救援命令-→开始救援-现场处置-→结束紧急状态4.1发现事故和事故预兆发现事故和事故预兆后，现场负责人应及时准确了解事故情况。4.2报警现场负责人将掌握的情况及时报告项目部办公室。4.3接报办公室负责接报工作，必须向报告人问清事故发生时间、地点、单位、性质、危害程度、范围等事故基本情况及报警人姓名和职务，并及时向组长和相关部门汇报。4.4发出救援命令53 指挥部主管领导接到事故报告后应立即赶赴现场深入了解事故情况，根据具体情况做出果断安排：事故较小，可由施工单位自行抢险自救；事故较大，发出救援命令，迅速启动应急救援专业队伍；事故严重项目部无自救能力的，发出救援命令的同时，及时向外部各方求援。4.5开始救援事故发生后，各专业救援队接到组长救援命令后，必须迅速赶赴现场进行抢险。4.6现场处置1、现场处置的原则：员工安全优先；防止蔓延优先。2、现场处理组及时深入现场了解掌握事故情况和初步塌方发生原因，迅速疏散现场与抢险无关人员和群众。警戒维护组同时封锁事故现场，拉起隔离带，划出各类抢险、抢救区域（如救护区、运输通道、抢险区等），保证良好的现场抢救秩序。3、医疗救护组直接进入现场将伤员运至指定地点进行救护，及时界定每位伤员的伤势，决定现场救治、外运转移，还是现场急救后转移等，交通运输组及时提供运送伤员的各类车辆。4、交通运输组和后勤保障组及时了解各类物资和消耗量和需求量，视情给各专业队提供充足的物资和设备。5、对事故及其抢险过程进行监控和记录，掌握和提供事故评价的第一手资料。6、做好情况通报工作，对严重地段进一步制定小抢方案。为抢险决策提供可靠依据。7、下步塌方处理工作由项目技术负责人牵头，根据现场实际和事故抢险过程记录等有关情况，制定可行的处理方案并经有关部门审批后实施。53 4.7结束紧急状态事故已受控制，伤员已全部撤离现场得到妥善安置，由组长发出结束紧急状态命令，现场抢险工作完成。5事故调查5.1事故调查处理坚持“四不放过”原则，即：事故原因分析不清不放过；事故责任者和群众没有受到教育不放过；事故责任者没有受到严肃处理不放过；没有采取切实可行的防范措施不放过。5.2事故调查组根据所发生的具体情况由事故发生单位的主管部门派人员参加，必要时聘请专家技术人员参与。5.3事故调查工作程序坚持分级管理、上下对口原则，调查组人员要在做好事故救援、现场保护的基础上，尽早开展事故现场勘察工作，做好事故目击证人和有关当事人的询问笔录，掌握事故的真实性，主动配合上级调查组做好查处工作，在最短的时间内形成事故调查报告。6有关规定和要求14.6.1落实应急预案组织，明确分工和责任，形成应急预案领导小组及救援队伍名单。14.6.2按照任务分工做好物资、器材、设备的发放、配备工作。14.6.3项目部应根据应急预案定期进行学习。14.6.4项目部安全责任人应对参建人员进行经常性的教育和培训。14.6.5根据应急预案的编制内容，完善各项制度，如值班、检查、评比、例会等制度。7基坑可能出现的险情及抢险措施53 基坑边坡是一项比较复杂的系统工程，虽说有工程勘察报告作为我们施工和设计的依据，可地下情况复杂，不可见因素和可变因素较多，因此谁也不能保证设计和施工万无一失，因此保持清醒的头脑、提高警惕，时刻关注基坑安全是有百利而无一害的。本工程基坑土方开挖是整个基坑施工过程中的一个重要的组成部分，关系到整个基础施工的成败。考虑到本工程的特殊性，周围有房屋建筑和部分构筑物，基坑开挖较深，必然会对周围建筑物构成一定威胁，所以在整个基坑土方开挖过程中，要互相配合做好基坑土方开挖和支护抢险工作。服从领导，统一行动听指挥，一切以大局为重，确保基坑支护及土方开挖安全。基坑边坡主要可能出现的险情有止水帷幕漏水、漏沙；支护桩受压力太大而出现断裂、错位；边坡变形过大；基坑出现管涌；基坑位移、沉降超标等。为此，建议采取以下几点措施：1有基坑安全生产领导小组牵头成立一支基坑抢险突击队，直属其领导，以项目部人员为主，土建、监理单位派人参加；备足水泵、枕木、块石、被胎、草袋、水管、水泥，水玻璃、型钢等抢险材料，现场备压密注浆机等设备，抢险突击队在现场24小时待命，一旦出现险情，能随时投入抢险。2如开挖中发现止水帷幕渗水，土方施工人员及时汇报，并立即停止该部位土方的开挖。如渗水量较大，就立即覆土填压，缓解险情发展。抢险突击队立即进入现场进行抢救。建议一般渗漏水采用插管引流法。用钢管插入渗漏处，管周围水泥加水玻璃填实；待引流一段时间，渗水有浊变清，水泥强度达到后，再封堵引流管。如水流较大，难堵，则在渗水口上部栽插引流管，逐步将储水口水位向上抬，减小水位差后再封堵。同时查找坑外地下是否53 有外来水源（如：下水道、自来水管被汽车压断），如有及时处理。或在渗水处帷幕外采用抽降水。如险情很严重，考虑在基坑外进行压密注浆，水泥中加入水玻璃。同时争取时间，在支护桩间浇筑混凝土挡墙。3如基坑底出现管涌，流沙，建议应及时用麻包装沙填压，必要时进行降水处理。4如前期工程勘探后未封堵钻探孔，开挖后发现地下水自钻探孔上涌，建议应及时安排人工挖排水沟将水引流至集水坑内抽排；出水量较大的孔，人工开挖1m深安放一截深井管，内放水泵抽水，土建底板砼浇筑时按深井降水处理。另一方法采用双液注浆法快速封堵。5支护桩受太大压力而出现断裂、错位；支撑梁断裂、变形过大；基坑位移、沉降超标等情况，一般采用型钢支撑加固、加固周边土体、卸载等技术处理险情。在经过设计人员核算之后再行施工。8领导带班小组信息建设单位：张林电话：13370318081监理单位：任洪彬电话：13802158253总包单位：张春华电话：1320756809253'
