塔吊桩基施工技术交底记录

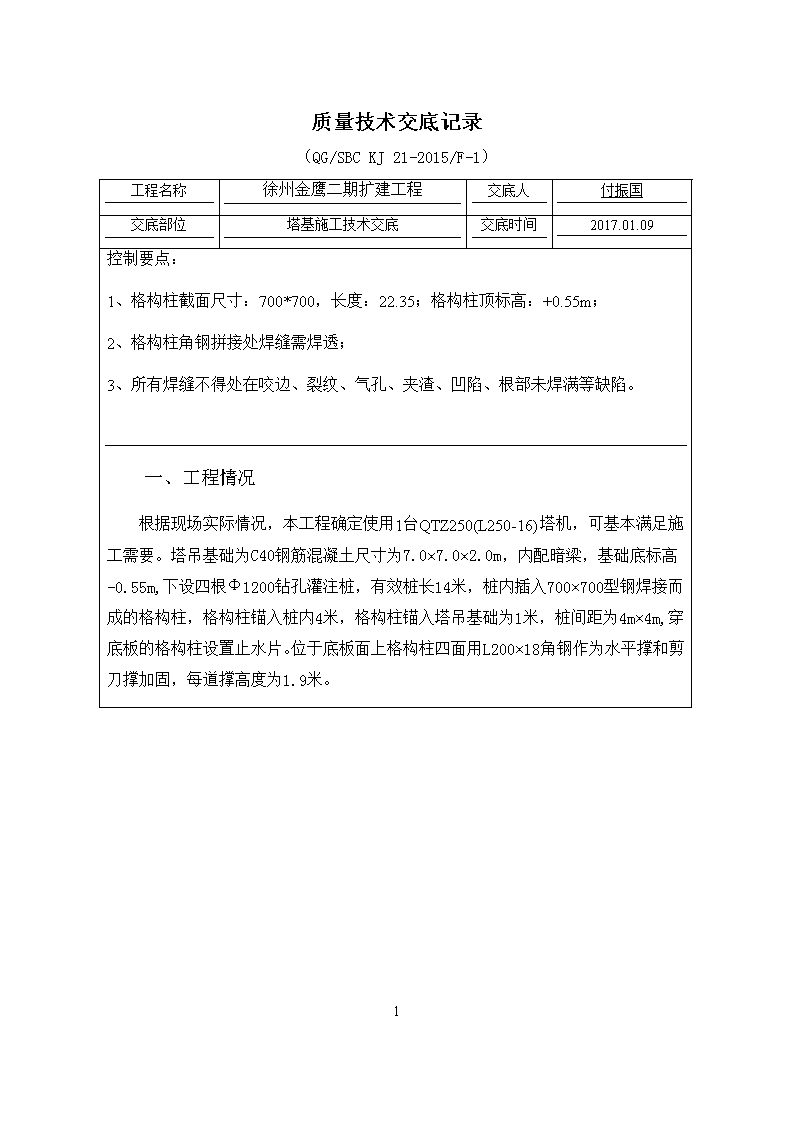

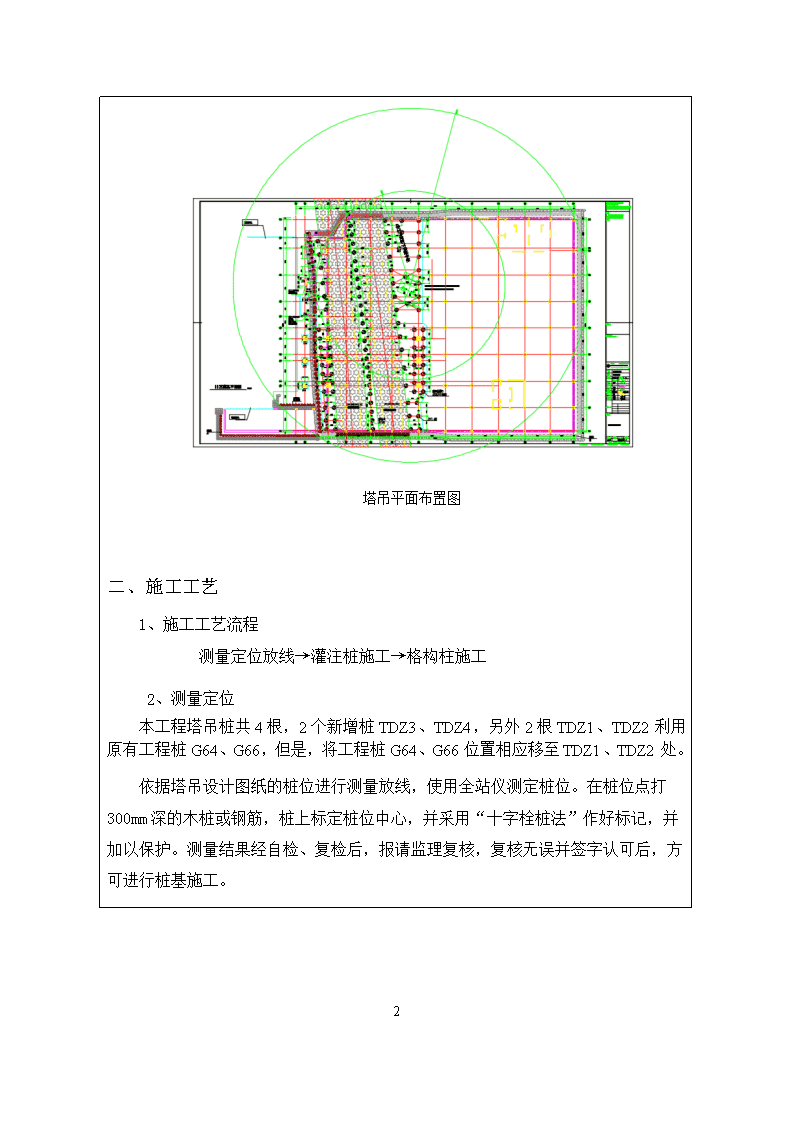

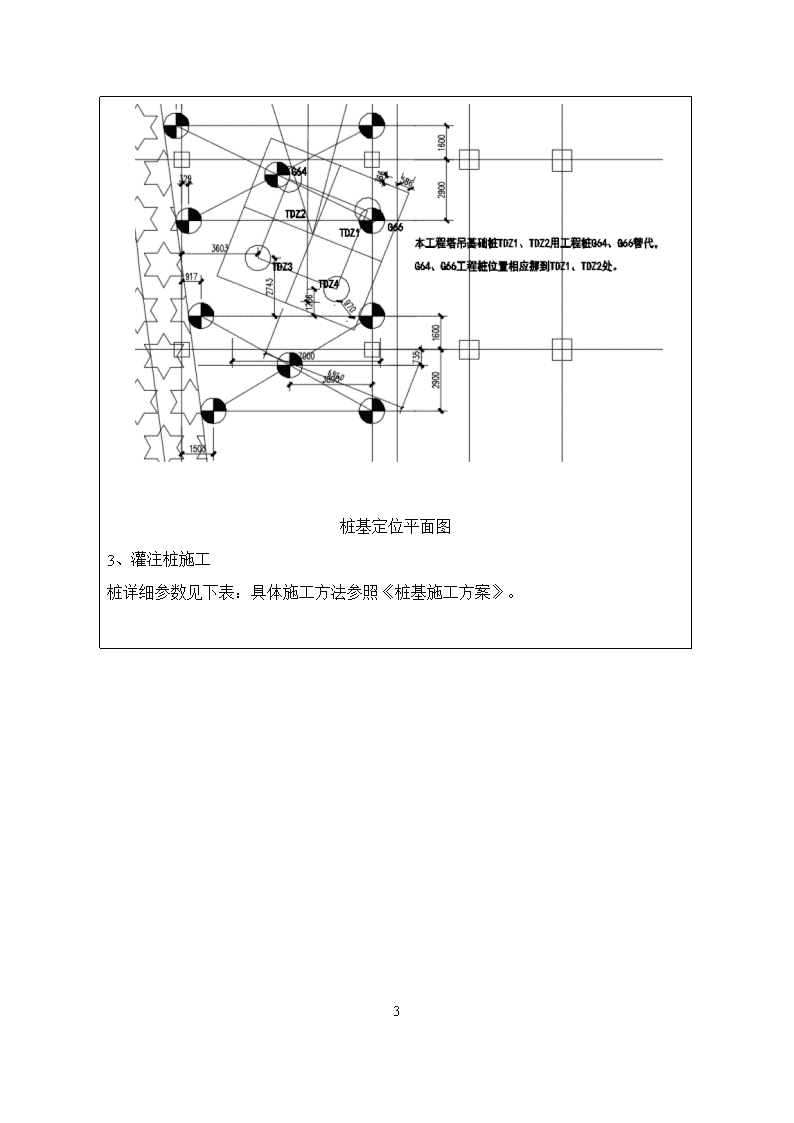

'质量技术交底记录（QG/SBCKJ21-2015/F-1）工程名称徐州金鹰二期扩建工程交底人付振国交底部位塔基施工技术交底交底时间2017.01.09控制要点：1、格构柱截面尺寸：700*700，长度：22.35；格构柱顶标高：+0.55m；2、格构柱角钢拼接处焊缝需焊透；3、所有焊缝不得处在咬边、裂纹、气孔、夹渣、凹陷、根部未焊满等缺陷。一、工程情况根据现场实际情况，本工程确定使用1台QTZ250(L250-16)塔机，可基本满足施工需要。塔吊基础为C40钢筋混凝土尺寸为7.0×7.0×2.0m，内配暗梁，基础底标高-0.55m,下设四根Φ1200钻孔灌注桩，有效桩长14米，桩内插入700×700型钢焊接而成的格构柱，格构柱锚入桩内4米，格构柱锚入塔吊基础为1米，桩间距为4m×4m,穿底板的格构柱设置止水片。位于底板面上格构柱四面用L200×18角钢作为水平撑和剪刀撑加固，每道撑高度为1.9米。9 塔吊平面布置图二、施工工艺1、施工工艺流程测量定位放线→灌注桩施工→格构柱施工2、测量定位本工程塔吊桩共4根，2个新增桩TDZ3、TDZ4，另外2根TDZ1、TDZ2利用原有工程桩G64、G66，但是，将工程桩G64、G66位置相应移至TDZ1、TDZ2处。依据塔吊设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打300mm深的木桩或钢筋，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。测量结果经自检、复检后，报请监理复核，复核无误并签字认可后，方可进行桩基施工。9 桩基定位平面图3、灌注桩施工桩详细参数见下表：具体施工方法参照《桩基施工方案》。9 桩配筋图3、格构柱施工9 格构柱详细参数见下表：具体施工方法参照《立柱桩施工方案》。格构柱加工：格构柱截面图9 格构柱详图9 柱肢安装接头详图水平剪刀撑布置图9 基础立面图9 接受交底人员签字：交底记录:-计7页9'
