安置房项目工程桩基施工方案

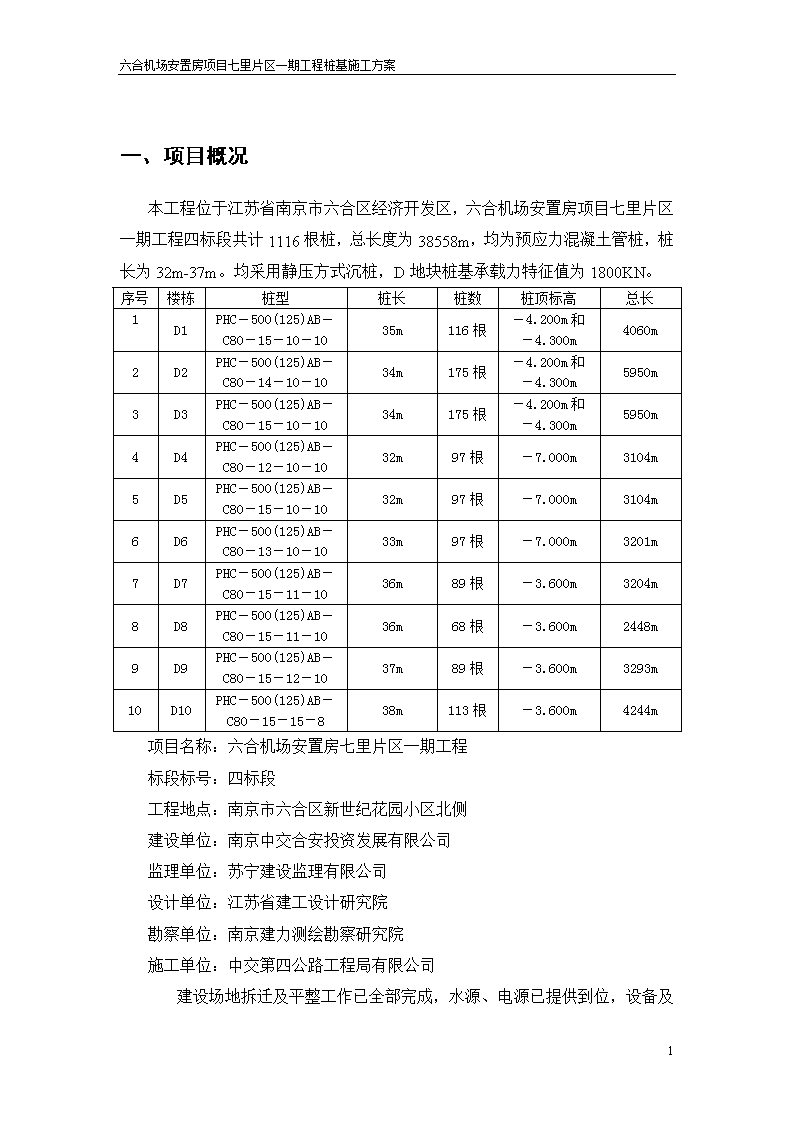

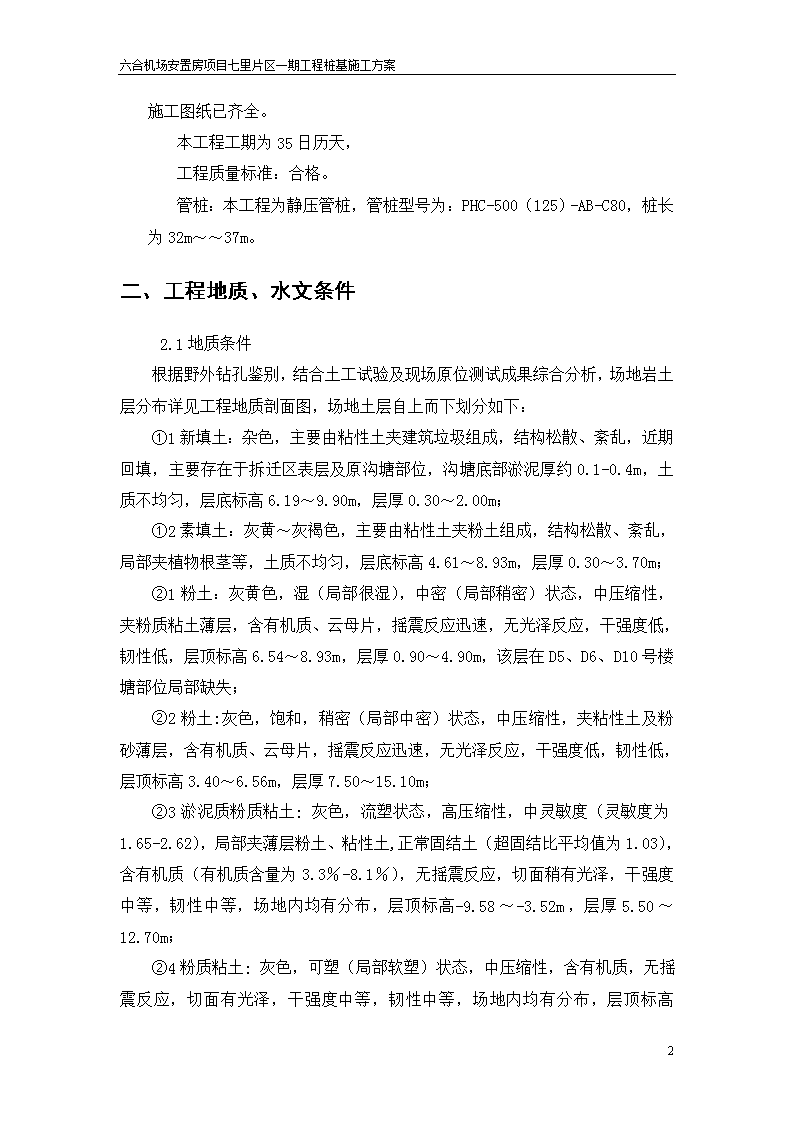

'六合机场安置房项目七里片区一期工程桩基施工方案目录一、项目概况1二、工程地质、水文条件1三、编制依据4四、施工总体部署4五、管理体系9六、质量控制9七、安全及文明施工14八、内业资料管理1716 六合机场安置房项目七里片区一期工程桩基施工方案一、项目概况本工程位于江苏省南京市六合区经济开发区，六合机场安置房项目七里片区一期工程四标段共计1116根桩，总长度为38558m，均为预应力混凝土管桩，桩长为32m-37m。均采用静压方式沉桩，D地块桩基承载力特征值为1800KN。序号楼栋桩型桩长桩数桩顶标高总长1D1PHC－500(125)AB－C80－15－10－1035m116根－4.200m和－4.300m4060m2D2PHC－500(125)AB－C80－14－10－1034m175根－4.200m和－4.300m5950m3D3PHC－500(125)AB－C80－15－10－1034m175根－4.200m和－4.300m5950m4D4PHC－500(125)AB－C80－12－10－1032m97根－7.000m3104m5D5PHC－500(125)AB－C80－15－10－1032m97根－7.000m3104m6D6PHC－500(125)AB－C80－13－10－1033m97根－7.000m3201m7D7PHC－500(125)AB－C80－15－11－1036m89根－3.600m3204m8D8PHC－500(125)AB－C80－15－11－1036m68根－3.600m2448m9D9PHC－500(125)AB－C80－15－12－1037m89根－3.600m3293m10D10PHC－500(125)AB－C80－15－15－838m113根－3.600m4244m项目名称：六合机场安置房七里片区一期工程标段标号：四标段工程地点：南京市六合区新世纪花园小区北侧建设单位：南京中交合安投资发展有限公司监理单位：苏宁建设监理有限公司设计单位：江苏省建工设计研究院勘察单位：南京建力测绘勘察研究院施工单位：中交第四公路工程局有限公司16 六合机场安置房项目七里片区一期工程桩基施工方案建设场地拆迁及平整工作已全部完成，水源、电源已提供到位，设备及施工图纸已齐全。本工程工期为35日历天，工程质量标准：合格。管桩：本工程为静压管桩，管桩型号为：PHC-500（125）-AB-C80，桩长为32m～～37m。二、工程地质、水文条件2.1地质条件根据野外钻孔鉴别，结合土工试验及现场原位测试成果综合分析，场地岩土层分布详见工程地质剖面图，场地土层自上而下划分如下：①1新填土：杂色，主要由粘性土夹建筑垃圾组成，结构松散、紊乱，近期回填，主要存在于拆迁区表层及原沟塘部位，沟塘底部淤泥厚约0.1-0.4m，土质不均匀，层底标高6.19～9.90m，层厚0.30～2.00m；①2素填土：灰黄～灰褐色，主要由粘性土夹粉土组成，结构松散、紊乱，局部夹植物根茎等，土质不均匀，层底标高4.61～8.93m，层厚0.30～3.70m；②1粉土：灰黄色，湿（局部很湿），中密（局部稍密）状态，中压缩性，夹粉质粘土薄层，含有机质、云母片，摇震反应迅速，无光泽反应，干强度低，韧性低，层顶标高6.54～8.93m，层厚0.90～4.90m，该层在D5、D6、D10号楼塘部位局部缺失；②2粉土:灰色，饱和，稍密（局部中密）状态，中压缩性，夹粘性土及粉砂薄层，含有机质、云母片，摇震反应迅速，无光泽反应，干强度低，韧性低，层顶标高3.40～6.56m，层厚7.50～15.10m；②3淤泥质粉质粘土:灰色，流塑状态，高压缩性，中灵敏度（灵敏度为1.65-2.62），局部夹薄层粉土、粘性土,正常固结土（超固结比平均值为1.03），含有机质（有机质含量为3.3％-8.1％），无摇震反应，切面稍有光泽，干强度中等，韧性中等，场地内均有分布，层顶标高-9.58～-3.52m，层厚5.50～12.70m；②4粉质粘土:灰色，可塑（局部软塑）状态，中压缩性，含有机质，无摇震反应，切面有光泽，干强度中等，韧性中等，场地内均有分布，层顶标高16 六合机场安置房项目七里片区一期工程桩基施工方案-16.97～-12.47m，层厚7.50～12.40m；②5粉质粘土:灰色，可塑状态，中压缩性，含有机质，无摇震反应，切面有光泽，干强度中等，韧性中等，土质欠均匀，分布不均匀，层顶标高-26.67～-21.93m，层厚1.50～6.40m；④中粗砂夹砾石：灰色，饱和，密实状态，次棱角状，低压缩性，局部层顶夹细砂，矿物成分以长石、石英为主，含硅质、砂质小砾石，磨圆度一般，以次棱角状为主。粒径以0.5～5mm为主，含量约60～80%，场地内均有分布，层顶标高-30.56～-26.37m，层厚1.60～4.30m；⑤1强风化泥质粉砂岩：棕红色，风化强烈，结构大部分破坏，呈密实砂土状，手捏易碎，遇水易软化，属极软岩，岩体的基本质量等级为Ⅴ类，层顶标高-32.16～-30.03m，层厚3.60～5.40m,；⑤2中风化泥质粉砂岩：棕红色,岩石较完整,岩芯呈柱状、长柱状,锤击声哑,无回弹,有凹痕,浸水后易软化,饱和单轴抗压强度1.38-3.69MPa，标准值2.00MPa,属极软岩,岩体的基本质量等级为Ⅴ类，层顶标高-36.66～-34.70m，该层未揭穿。2.2水文条件根据勘察揭示的土层结构组合特征分析，场地地下水有潜水和微承压水两种类型。（1）、潜水本场地地下水类型主要为孔隙潜水，主要由①1层新填土、①2层素填土、②1层粉土、②2层粉土、②3层淤泥质粉质粘土及②4层粉质粘土中的孔隙潜水构成含水层组。①1层新填土及①2层素填土结构松散，密实度差，含有大量孔隙，透水性较强；②1层粉土及②2层粉土含水量丰富，透水性一般；②3层淤泥质粉质粘土饱含地下水，且透水性较弱，给水性稍差；②4层粉质粘土含水量较丰富，给水性差，透水性较弱；②5层粉质粘土含水量较低，给水性差，透水性弱；④层中粗砂夹砾石饱含地下水，透水性强；⑤1层强风化泥质粉砂岩为相对隔水层。16 六合机场安置房项目七里片区一期工程桩基施工方案南京六合地区地下水最高水位一般在7～8月份，最低水位多出现在旱季12月份至翌年3月份。野外勘探时间为2013年12月～2014年1月，勘察期间以晴天为主，经现场观测，场地孔隙潜水初见水位埋深在地面下1.00～3.50米，各钻探孔中的地下稳定水位埋深为1.20～4.10米（吴淞高程为6.47～6.68米）。水位起伏与地形起伏基本一致。地下水主要接受大气降水及附近居民生活用水的渗透补给，其排泄方式主要以垂直蒸发和径流方式排泄。水位呈季节性变化较明显，地下水位年变幅为0.5-1.0m左右，建议本工程抗浮设防水位高程按场地整平标高以下0.5米考虑。（2）、微承压水微承压水主要由④层中粗砂夹砾石构成含水层，②5层粉质粘土为隔水顶板，⑤1层强风化泥质粉砂岩为隔水底板。微承压水含水层埋藏较深，对本工程基坑施工基本没有影响，对桩基础施工影响不大，故勘探期间没有量测该承压水水头。2.3地下管线情况D地块整个场区内地下无任何市政管线。场区内原为住宅和河塘，桩基进场后，仍存在违建，已联系建设单位进行拆除。三、编制依据1、本工程设计图纸及设计文件；2、《建筑地基基础设计规范》（GB50007--2011）3、《建筑桩基技术规范》（JGJ94--2008）4、《建筑地基基础工程施工质量验收规范》（GB50202--2002）5、《工程测量规范》（GB50026--2007）6、《建筑工程施工质量验收统一标准》（GB50300--2001）7、《建筑桩基检测技术规范》（JGJ106-2003）四、施工总体部署4.1设备选择机械设备一览表序号设备名称型号数量自备/租赁16 六合机场安置房项目七里片区一期工程桩基施工方案1静压桩机ZYC-900B（额定功率148千瓦）ZYJ-900（额定功率152千瓦）2自备2CO2气体焊机NBC3004自备3全站仪拓普康2自备4经纬仪J22自备5水准仪S32自备6挖掘机日立2201租赁6其它设备若干自备4.2总体布置图D地块10栋楼分两台桩基进行施工，施工顺序如下（具体布置见下图）：1号机：1#楼→2#楼→4#楼→8#楼→7#楼2号机；3#楼→6#楼→10#楼→9#楼→5#楼4.3工艺及流程图纸会审技术交底书面资料齐全控制点交接16 六合机场安置房项目七里片区一期工程桩基施工方案自检记录定位放线施工人员技术质量安全交底自检记录桩位复查位移控制桩机就位监测垂直度桩身检查合格桩插入检测垂直度原始记录压桩（电焊节点）计算送桩标高复核两人分别进行桩节点外观检查控制送桩标高竣工报告送桩绘制竣工图移机就位竣工资料整理送桩孔回填竣工资料验收施工结束4.3.1测量控制根据甲方给定的时代大道上的QLA、QLB和QLC为基准点，在D16 六合机场安置房项目七里片区一期工程桩基施工方案地块地库区域内设置三个控制点，基础采用混凝土现浇，周边防护。场地内控制点必须经测量单位人员确认后方可用于放样。由设置的控制点将建筑物边线及轴线控制点全部放样完成，形成三维控制网。考虑到施工现场挤土效应，测站点平均2—3天做到复测一次，保证测站点的闭合准确。桩位坐标应提前放样，桩基施工前再进行复核，确保桩位偏差满足规范及设计要求。成果桩位的允许偏差项项目允许偏差1带有基础梁的管桩垂直基础梁的中心线100+0.01H沿基础梁的中心线150+0.01H2桩数为1～3根桩基中的桩1003桩数为4～16根桩基中的桩1/3桩径或1/3边长4桩数大于16根桩基中的桩最外边的桩1/3桩径或1/3边长中间桩1/2桩径或1/2边长4.3.2施工工艺静压管桩施工工艺：测放轴线、桩位→静压机就位、对中→吊下桩入桩夹内、调整桩身垂直度→压下桩→吊上桩入桩夹内→调整桩身垂直度→焊接桩→压上桩→吊送桩器入桩夹内→送桩至设计标高→吊出送桩器→桩机移位4.4工期横道图四标段桩基总施工进度计划表1号机施工进度计划楼号根数1月份2月份8121617202526311348914152021262730D1116D2175D497D868D7892号机施工进度计划16 六合机场安置房项目七里片区一期工程桩基施工方案楼号根数1月份2月份1315171921232527293136920212325262830D3175D697D10113D989D597工程总计：1116根，塔吊基础不包含在内五、管理体系5.1、人员配备项目经理部管理人员表序号岗位职务姓名职称1项目经理刘立峰工程师2项目技术负责人毕业明工程师3质检员李炜助工4安全员张庆民助工5预算员郝倩影工程师6施工员助工7资料员技术员2、项目部管理人员职责：（1）项目经理：项目第一负责人，负责项目经理部的行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责。（2）技术负责人：负责项目施工中的全部技术管理，质量控制和安全监督工作，分管技术和质量。（3）施工员：负责现场管理、施工调度及内外协调；负责施工测量、放线管理。（4）质检员：负责工程质量的检查、监督，进行各分项的自检评定。（5）安全员：负责做好日常性的安全生产宣传工作，贯彻“16 六合机场安置房项目七里片区一期工程桩基施工方案安全第一，预防为主”的方针，组织日常的安全生产检查、监督工作，促进安全生产。（6）预算员：负责工程预算、决算。（7）资料员：负责工程资料报验、整理。六、质量控制6.1施工前准备桩机组装、调试，桩机及其他仪器的检测报告，企业资质、施工方案等报监理单位审批。6.2材料进场管桩材料进场应随带管桩的产品合格证及产品说明书。合格证应包括：合格证编号，采用标准编号，管桩品种、规格、型号、长度及壁厚，产品数量，混凝土强度等级，制造日期，出厂检验合格章等。管桩进场后，施工单位应及时组织总包及监理单位相关人员对进场的材料进行现场验收。管桩的尺寸允许偏差及外观质量要求详见下表。管桩的尺寸允许偏差序号项目允许偏差（㎜）检查工具和检查方法1长度L±0.5%L用钢卷尺测量，精确至1㎜。2端部倾斜≤0.5%D将直角靠尺的边紧靠桩身，另一边与端板紧靠，测其最大间隙处，精确至1㎜。3外径D300㎜～700㎜+5，-2用卡尺或钢直尺在同一断面测定相互垂直的两直径，取其平均值，精确至1㎜。800㎜～1000㎜+7，-44壁厚t+20，0用钢直尺在同一断面相互垂直的两直径上测定四处壁厚，取其平均值，精确至1㎜。5保护层厚度+5，0用深度游标卡尺或钢直尺在管桩中部同一断面的三处不同部位测量，精确至0.1㎜。6桩身弯曲度L≤15m≤L/1000将拉线紧靠桩的两端部，用钢直尺测量其弯曲处的最大距离，精确至1㎜。15m＜L≤30m≤L/200016 六合机场安置房项目七里片区一期工程桩基施工方案7端板端面平整度≤0.5用钢直尺立起横放在端板面上缓慢旋转，用塞尺测量最大间隙，精确至0.1㎜。外径0，-1用卡尺或钢直尺在同一断面测定相互垂直的两直径，取其平均值，精确到1㎜。内径0，-2用钢直尺在同一断面测定相互垂直的两直径，取其平均值，精确至1㎜。厚度正偏差不限，0用钢直尺在同一断面相互垂直的两直径上测定四处厚度，取其平均值，精确至0.1㎜。管桩的外观质量要求序号项目外观质量要求1粘皮和麻面局部粘皮和麻面累计面积不应大于桩总外表面的0.5%；每处粘皮和麻面的深度不得大于5㎜，且应做有效的修补。2桩身合缝漏浆漏浆深度不应大于5㎜，每处漏浆长度不得大于300㎜，累计长度不得大于地管桩长度的10‰，或对称漏浆的搭接长度不得大于100㎜，且应做有效修补。3局部磕损局部磕损深度不应大于5㎜，每处面积不得大于5000mm2，且应做有效修补。4内外表面露筋不允许5表面裂缝不得出现环向或纵向裂缝，但龟裂、水纹和内壁浮浆层中的收缩裂缝不在此限。6桩断面平整度管桩端面混凝土和预应力钢筋镦头不得高出端板平面。7断筋、脱头不允许8桩套箍凹陷凹陷深度不应大于5㎜。9内表面混凝土塌落不允许10桩接头及桩套箍与混凝土结合处漏浆深度不应大于5㎜，漏浆长度不得大于周长的1/6，且应做有效修补，不允许出现空洞和蜂窝。11桩内壁浮浆离心成型后内壁浮浆应清除干净。16 六合机场安置房项目七里片区一期工程桩基施工方案6.3材料堆放管桩叠层堆放超过2层时，应用吊机取桩，严禁拖拉移桩。当管桩叠层小于2层时，可拖拉移桩；当叠层为2层时，桩的拖地端应用废轮胎等弹性材料保护。6.4桩基施工6.4.1桩基放样施工员根据测绘部门提供的原始坐标点测放出各条轴线；在此基础上测放出各桩位，用红漆作醒目标志，经监理工程师验收后方可正式施工。6.4.2吊桩、压桩（1）沉桩顺序应在施工组织设计或施工方案中确定。对密集桩，正中间向两个方向或向四周对称施工；一侧由近至远施工。（2）根据桩长及桩顶的设计标高，宜先长后短。（3）根据管桩的规格，宜先大后小。（4）根据建筑设计的主次，先主后辅，先高层后多层。（5）管桩吊点位置应符合下列规定：1）管桩单节长度经验算符合钩吊要求的，可以采用专用吊钩直搭钩住管桩两端起吊脱模，否则应采取其它措施进行脱模。2）施工、运输时管桩长度不大于15m时且符合GB13476规定的单节长度时，宜采用两点起吊或经验算符合钩吊要求的可直接钩住管桩两端起吊，吊点位置如图4－1。施工现场吊运管桩时，宜按图4－2进行。长度大于15m的管桩或拼接桩，应采用不少于四个吊点进行起吊，吊点位置应计算确定。4-116 六合机场安置房项目七里片区一期工程桩基施工方案4—2（6）管桩间距小于3.5d(d为管桩外径)时，宜采用跳打。应控制每天打桩根数。（7）、插桩时应对准桩位，桩机调至准确位置，确保桩位无偏差。第一节桩的垂直度应严格控制，在通视安全处（距桩机15m处）设一台全站仪和一台经纬仪互成90度方向测量垂直度。垂直偏差不得超过0.5%。如果超差，必须及时调整，但须保证桩身不裂，必要时拔出重插，不得采用强拔、强推的方法进行快速纠偏而将桩身拉裂、折断。2、当遇到压力值剧变、超压，桩身突然发生倾斜、移位、桩顶或桩身出现严重裂缝、破碎等情况时，应暂停压桩，报业主、监理、设计分析原因，采取相应措施后，方可压桩。6.4.3接桩1、管桩采用NBC型半自动CO2气体保护焊机焊接。2、当桩需要接长时，其入土部分桩段的桩头宜高出地面0.8－1.0m,以便操作。3、桩对接前，应用钢丝刷清理上、下桩节的端板焊接部位的油污、浮锈等脏物。4、桩的上下节之间的间隙应用铁片垫实焊牢，上下节对接偏差≤2mm。5、焊接应连续施焊，焊缝应饱满、厚度均匀，焊缝表面不得有气孔、夹渣、裂缝等。6、桩接头焊接好后，焊缝应在自然条件下冷却≧5min后方可压桩.严禁用水冷却。7、接桩焊接后应按隐蔽工程验收合格，由监理签字后方可压桩。6.4.4送桩施工员根据图纸及场地地坪标高，计算送桩深度，静压机桩送桩至设计标高，偏差≤±50mm。本工程桩基采用双控，以承载力控制为主，桩长控制为辅。超送及缺送长度<3d。16 六合机场安置房项目七里片区一期工程桩基施工方案6.5桩基检测本工程工程桩只进行静载实验和小应变检测。根据设计和规范要求，静载实验检测数量为总桩数的1%，且不少于3根。小应变检测数量为不低于总桩数的30%，且单桩承台必检，三桩一下承台选一根，四桩以上承台选两根。七、安全及文明施工7.1基本要求①.确保本工程无安全事故。施工前，专职安全员应该对所有施工人员进行工程安全技术交底，制定具体的安全措施及制度，班组上岗前进行上岗交底、上岗检查、上岗记录。②.所有技术人员，必须持证上岗，施工新方法、新工艺必须经专业培训合格后上岗。③进入施工现场要统一着装，必须戴好安全帽，无安全帽不准进入施工现场。④各种电动、机械设备必须配备安全接地和防护装备，方能开动使用。⑤所有设备都应贯彻定人定机责任制，未经有关部门许可，任何人不得擅自启动使用，提高警惕，做好防盗工作。⑥对质量事故坚持“四不放过”，严格执行奖罚制度，实行重奖重罚。桩基施工前，施工单位做好危险源辨识和应急预案。7.2桩机的安装与拆卸时要求①.桩机的安装与拆卸作业，应有专人负责，统一指挥，各部分均应编号。②.与其他配件堆放时要用枕木垫起，抬运时要同时放下，以免压到手脚。③.设备安装时，高空操作以一人为主，负责指挥，地面指挥同操作人员密切联系，并听从地面指挥的讯号。④.设备拆卸时，要将各个部件的螺丝全部取下，以免发生人员和设备安全事故。7.3桩机施工时的要求①.未经机手同意任何其他人员不得上机作任何操作。②.正常施工时，其他人等不得围观，工作人员也应远离，各项工作应听从机长的安排。16 六合机场安置房项目七里片区一期工程桩基施工方案③.卷扬机启动应检查钢丝绳是否与滑轮脱落。④.施工中注意设备零部件的保养，杜绝设备的安全隐患。⑤.夜间施工时，要配备足够的照明设施，并配置专门的接地线，该线埋入地下不小于1.5米，并有专门负责人移位和检查。7.4休工时注意事项①.严格遵守作息时间，不得扰民。②.施工人员在施工场地必须遵守工地内的一切规章制度，保持场地和室内清洁卫生，不得乱仍垃圾杂物。③.施工中必须严格执行各项卫生制度，严格控制“四害”发生，不随地大小便。④.施工人员必须尊重业主单位、监理单位、设计单位、总包单位的管理人员意见，服从统一管理。⑤.施工现场应按总平面布置图的要求安排施工，场地外围设栅栏隔离，做好安全保卫工作，并设置警告牌，行人不得围观施工。⑥.定期检查维修设备使之完好。注意电器设备的防潮，触电保护器应完好，雨季更应注意绝缘良好，停工或下雨应盖好设备。⑦.施工人员在施工现场不得私自乱拉电器。非电工不得从事电工工作，电线、电缆应架空或深埋。⑧.保证施工现场道路畅通，保持场容、场貌的整洁，发挥自身优势。工程竣工必须工完场清，拆除所有临时设施，清运场地建筑垃圾。7.5重大危险源的辨识本工程主要施工项目预应力管桩施工，在施工过程中，其防范重点包括：①.防交通运输安全事故②.防起重伤害、机械伤害事故③.防漏电、触电事故④.防环境污染⑤.防雷击事故本工程危险源辨识如下表：16 六合机场安置房项目七里片区一期工程桩基施工方案序号作业/活动/设施/场所危险源可能导致的事故1吊车安装、拆除及作业吊车力矩限制器、限位器、保险装置等不符合要求设备倾翻等吊车违章指挥机械伤害等吊车路基与轨道不符合要求设备倾翻等吊车电器装置设置及其安全防护不符合要求机械伤害、触电等吊车作业防碰措施不符合要求设备倾翻等司机、指挥及挂钩无证上岗机械伤害等起重物件捆扎不紧或散装物料装的太满物体打击等安装及拆除时未设置警戒线或未进行监控物体打击等装、拆人员无证作业设备倾翻等2起重吊装作业起重吊装作业方案不符合要求机械伤害等起重机械设备有缺陷机械伤害等钢丝绳与索具不符合要求物体打击等路面地耐力或铺垫措施不符合要求设备倾翻等司机操作失误机械伤害等违章指挥机械伤害等起重吊装超载作业设备倾翻等高处作业的安全防护措施不符合要求高处坠落等高处作业人员违章作业高处坠落等作业平台不符合要求高处坠落等吊装时构件堆放不符合要求构件倾倒、物体打击等警戒管理不符合要求物体打击等3施工用电作业外电防护措施缺乏或不符合要求触电等接地与接零保护系统不符合要求触电等用电施工组织设计缺乏触电等违反“一机、一闸、一漏、一箱”触电等电线电缆老化、破皮未包扎触电等非电工私拉乱接电线触电等用其他金属丝代替熔丝触电等电缆架设或埋设不符合要求触电等灯具金属外壳未接地触电等潮湿环境作业漏电保护器参数过大或不灵敏触电等闸刀及插座插头损坏、闸具不符合要求触电等有符合“三级配电二级保护”要求导致防护不足触电等手持照明未用36V及以下电源供电触电等带电作业无人监护触电等16 六合机场安置房项目七里片区一期工程桩基施工方案对上述危险源控制措施包括：①.制定目标、指标和管理方案；②.监督检查；③.制定应急预案，在工程中针对性实施。八、内业资料管理1、施工结束后即时将各项记录资料整理规档。2、按江苏省《建筑工程施工质量验收资料》-----（ZJ：桩基部分）的要求编制竣工资料，报送六合区建设工程质量监督站审核。3、竣立验收15天之内，按施工合同约定的数量向建设单位（监理）提供完整的竣工资料。16'
