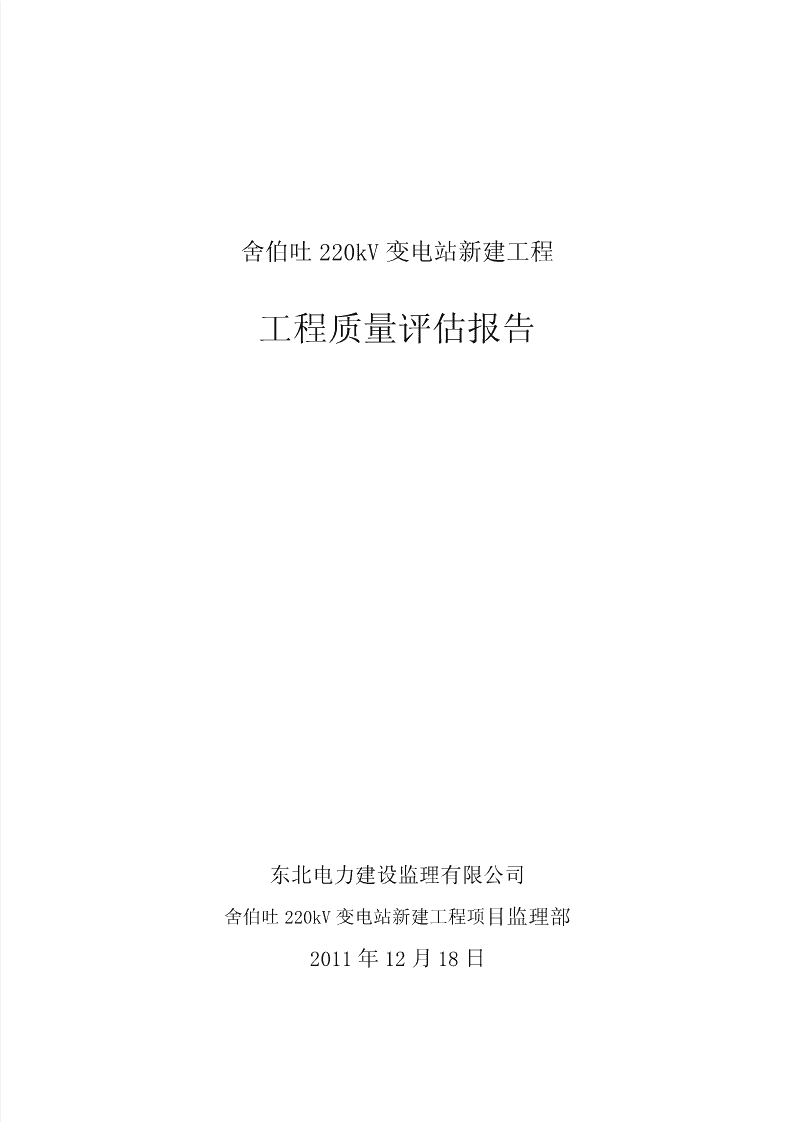

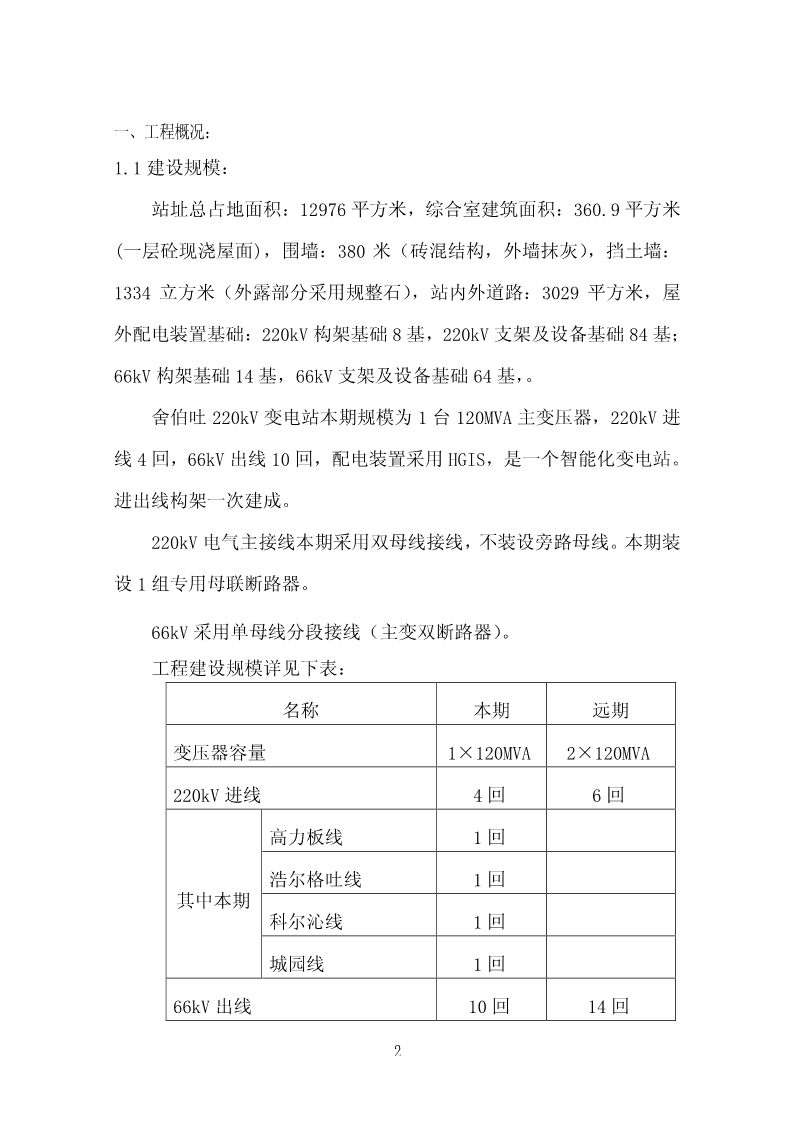

'舍伯吐220kV变电站新建工程工程质量评估报告东北电力建设监理有限公司舍伯吐220kV变电站新建工程项目监理部2011年12月18日 批准�审核:编制:1 一、工程概况�1.1建设规模�站址总占地面积�12976平方米�综合室建筑面积�360.9平方米(一层砼现浇屋面)�围墙�380米�砖混结构�外墙抹灰��挡土墙�1334立方米�外露部分采用规整石��站内外道路�3029平方米�屋外配电装置基础�220kV构架基础8基�220kV支架及设备基础84基�66kV构架基础14基�66kV支架及设备基础64基�。舍伯吐220kV变电站本期规模为1台120MVA主变压器�220kV进线4回�66kV出线10回�配电装置采用HGIS�是一个智能化变电站。进出线构架一次建成。220kV电气主接线本期采用双母线接线�不装设旁路母线。本期装设1组专用母联断路器。66kV采用单母线分段接线�主变双断路器�。工程建设规模详见下表�名称本期远期变压器容量1×120MVA2×120MVA220kV进线4回6回高力板线1回浩尔格吐线1回其中本期科尔沁线1回城园线1回66kV出线10回14回2 朱日河线1回西柏花乙西柏花1回线花吐古拉1回舍北甲线1回舍北乙线1回其中本期舍伯甲线1回舍伯乙线1回花胡硕1回腰林毛都花工业园花工业园甲线1回乙线花吐古拉工业1回白音花园低压电容器1组500Kvar1组500Kvar1.2工期目标工程计划开工时间�2011年4月30日工程计划竣工时间�2011年12月31日1.3参建单位�业主单位�内蒙古东部电力有限公司建设单位�内蒙古东部电力有限公司通辽电业局设计单位�山东电力工程咨询有限公司监理单位�东北电力建设监理有限公司3 施工单位�吉林送变电工程公司运行单位�内蒙古东部电力有限公司通辽电业局二、质量评估范围�监理合同所确定的工程监理范围内的工程质量。三、工程质量评估依据�1�国家及国网公司和地方颁发的现行施工验收规范、质量验评标准和国家相关行业标准的强制性条文、国网十八项电网重大反事故措施。2.110kV-1000kV变电�换流�站土建工程施工质量验收及评定规程�Q/GDW183-2008�和《电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-2002》�3�施工图设计单位、业主及上级单位对本工程所发的文件�包括设计变更通知单、设计联络单、施工图会审和技术交底�4�本工程设计文件�设计说明、施工图纸��5�设备制造厂家的出厂说明书及技术标准�四、施工过程质量控制综述�4.1施工过程中在业主项目部指导下�项目部重视质量管理施工�项目部严格按规范施工�利用PPT培训等方式提高施工人员的质量意识�监理项目部加大管控制度。利用每晚碰头会将当天存在的质量问题及要求及时与施工单位沟通解决。增加质量巡视和工程巡检次数�重要工序进行旁站�发现问题及时处理使工程一直处在能控、可控、4 在控状态。4.2施工单位质保体系较健全�施工方案、施工技术交底及安全措施齐全、严密、可操作性强�工程项目质量体系运作正常。4.3用于本工程的主要材料、构配件和设备及其附件�施工单位均进行了报验�经监理工程师审查和检验�出厂合格证及检测报告证件齐全�产品质量均合格。4.4本工程土建项目施工实施了检验批、分项、子分部、分部和单位工程的质量检查和报验�电气安装实施了分项、分部、单位工程的质量检查报验和调试试验的报验�监理对主要施工项目和重要部位进行了旁站�对隐蔽工程监理进行了隐蔽前的检验�在施工过程中和施工结束后�对工程的质量经过了施工单位的三级自检和监理的检查验评�质保体系运转正常�工程质量全部授控�工程质量均符合设计和评定规程的规定�验收合格。4.5施工中发生的设计变更和工程变更�施工单位已执行完毕�并经监理工程师检查符合设计要�省质监中心站、地在土建一阶段质量监督检查已整改完毕�竣工初验阶段业监理、生产运行单位所提出的整改项目�施工单位正在处理中�部分已经复验确认。4.6电气调试试验项目齐全�调试试验结论全部合格。五、工程质量监理控制概述5.1要求施工项目部按国网公司标准化工作手册及时上报单位工程施工方案、技术措施和作业指导书等资料�经监理部认真审核和签批意见。5 5.2按工程材料进场管理制度对进场施工原材料的合格证、检测复试报告及厂家资质证书等各项质量保证资料齐全。5.3对进场材料指定专人负责�严格管理按专业分类�及时送试�送检跟踪监测。5.4加大监理力度�重视过程控制�严格执行施工方案及作业指导书。5.5综合室、构支架基础等混凝土浇筑、HGIS设备安装等工序监理旁站�指出存在不足�保证施工质量。5.6各分部、分项工程的施工质量能进行把关执行三级检查和验收制度。5.7隐蔽工程验收手续能够与施工进度同步�隐蔽验收资料齐全。5.8各检验批、分项、分部工程记录�验评材料基本齐全。5.9对提出的整改问题逐一落实�监理部进行复查并签署意见�总结经验�吸取教训�不断提高工程质量。六、检验批、分项、分部工程和单位工程质量核查情况6.1土建工程质量评估�根据�Q/GDW183-2008�土建和电气装置安装�DL/T5161-2002�评定规程�土建工程所划分单位工程10项、分部工程42项、分项工程218项、检验批400项。1混凝土结构�1�钢筋�监理部对钢筋进场进行严格监督管理�所用钢材每次进6 场均要求出具质量证明文件�并及时进行抽样检测。检测结果均合格。监理部对钢筋安装后钢筋型号、数量、尺寸、钢筋的焊接长度、接头位置、箍筋的间距、钢筋的保护层等进行核查验收。梁、柱、板的钢筋检验按验收规范要求进行了现场抽样检测�并对埋管布设�检测合格后准许隐蔽。施工过程按规范及设计要求�全面、有效地控制了材料使用和施工的质量�在钢筋工程中没有出现质量问题�达到了预期效果。�2�模板�模板工程中�首先按设计要求控制好模板的轴线、标高�并用经纬仪、水准仪进行抽测�对模板的平整度、垂直度及接触面的清理和隔离剂的涂抹进行查验�确定无误后一次浇筑完成�总的情况�混凝土结构轴线位置控制较好�模板接口密封完整�有效地控制了涨模、跑浆等现象发生。�3�混凝土�监理部对水泥厂家及商品混凝土生产厂家的资质、原材料质量证明文件进行审查确认。同时�施工现场严格按施工方案和旁站方案的要求�对隐蔽的预埋件加工及安装�进行了隐蔽检查签证。混凝土浇筑过程中�按要求对轴线、标高、几何尺寸及混凝土的振捣质量进行严格把关。同时�对混凝土塌落度和试块的制作进行试验和监督。从已施工结构来看�混凝土的成型质量较好�表面光滑、棱角分明�支架及设备基础倒圆角工艺施工质量较好。预埋件及基础标高、轴线、几何尺寸表面平整度符合规范及设计要求�预留孔洞已按设计要求进行了留置。混凝土成品的养护和保护�现场采取了有效的保护措施�使成品完好率100�。7 2砌体结构砌筑�综合室、防火墙、围墙等砖砌体砌筑严格按照“三一”砌砖法进行施工�拉结筋设置符合规范要求�门窗洞口位置经监理检查位置准确。严格控制灰缝厚度、垂直度、平整度�取得了较好的效果。3综合室装饰装修工程�装饰装修工程材料抽样检测结果均合格。室内地砖铺设整体缝隙均匀通直4建筑电气照明工程的试验项目均经过检测试验合格后进行隐蔽�隐蔽记录齐全�具有可追朔性。5所区视频监控、红外线报警系统施工已完成�施工项目部自检及监理验收合格。6消防工程�消防设备安装调试�经检查合格�并已通过消防局验收。6.2电气安装质量评估�电气安装工程划分单位工程12项、分部工程53项、分项工程171项。已验评分部工程40项�分项工程160项�全部合格。1电缆、导线、金具等材料质量�符合设计要求�电气设备连接导线压接质量、导线弛度、金具及附件安装均符合规范要求。2主变压器、HGIS及其它电气设备安装各项参数和性能符合产品技术要求。3电缆敷设及二次回路接线排列整齐、美观�屏蔽接地可靠。4接地装置施工质量及测试结果符合设计和规范要求。8 5电缆防火堵料符合规范要求。6.3电气调试试验�1电气试验项目已按电气设备交接试验规范电气试验方案要求试验完毕�试验成绩全部合格。2继电保护设备及二次回路调试�按厂家说明书和调试大纲要求调试完毕�调试结果均合格。220kV保护装置已按定值整定。3微机监控系统调试完毕。4继电保护、微机监控和一次设备联调、传动试验完毕�信号正确�动作全部正常。5电能计量装置调试完毕�验收合格。6通信设备调试完毕�验收合格。6.4工程质量控制资料齐全、数据准确、正在归类�安全和功能检测达到设计及规范规定。七�工程竣工初验结论�舍伯吐220kV变电站新建工程在蒙东公司和建设单位领导下�在各参建单位共同努力、密切配合下�经施工单位精心施工�现已基本完成了本工程的建设项目。总监理工程师组织专业监理工程师对工程质量严格进行检查、初检�并且对施工项目部报送的资料认真进行核查�对工程实物和资料上存在的问题�提出限期整改要求、并通过整改复查。监理单位根据对各分项、分部、单位工程的质量评定及验收情况�认为该工程施工质量满足设计要求�符合规范规定�安全和技9 术功能检测达到设计及规范规定�工程质量评估合格。东北电力建设监理有限公司舍伯吐220kV变电站新建工程项目监理部2011年12月18日10'
