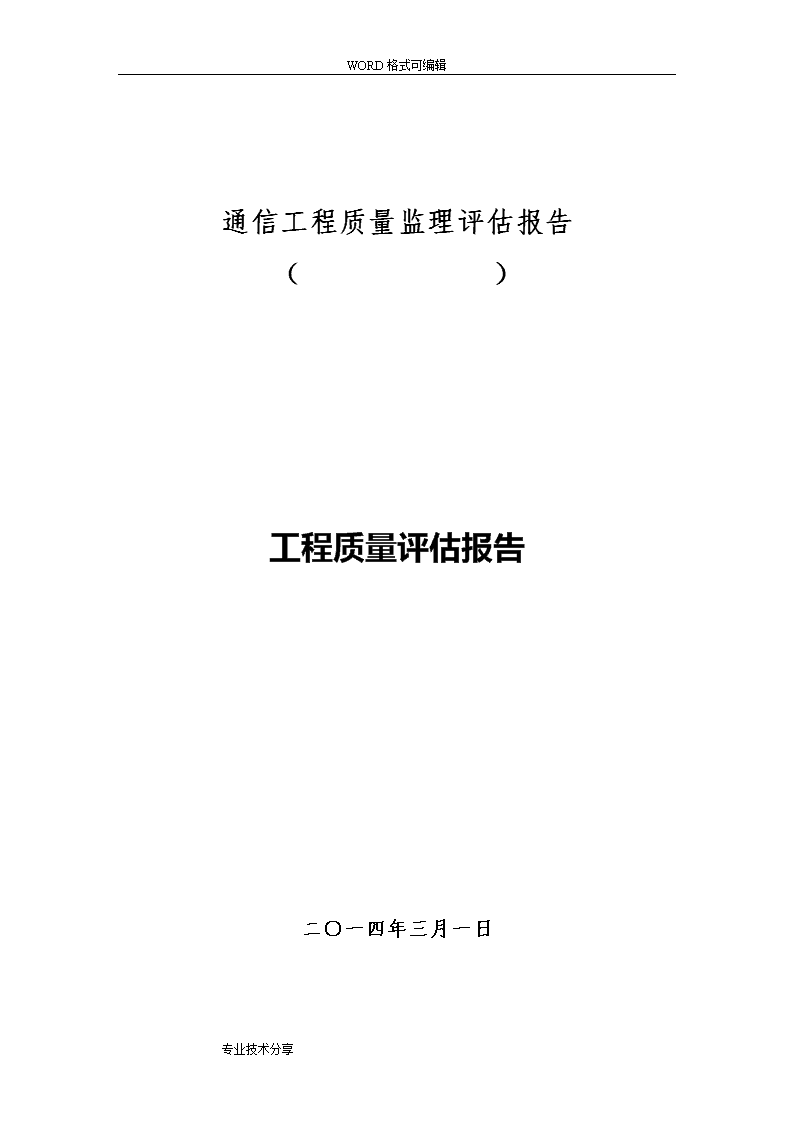

通信工程质量评估报告书

'WORD格式可编辑通信工程质量监理评估报告（）工程质量评估报告二○一四年三月一日专业技术分享 WORD格式可编辑专业技术分享 WORD格式可编辑目录一、工程项目概况····································1二、质量主体的依据··································2三、质量控制的主要措施及监理工作成效················3四、检验批、分项、分部工程施工质量的验收情况········3五、施工中发生的质量事故，原因分析和处理结果········3六、质量评估的结论··································10专业技术分享 WORD格式可编辑一、工程项目概况1、工程名称2、工程地点3、主要技术标准：（1）铁路等级：I级；（2）正线数目：双线；（3）最大设计坡度：一般地段13‰，困难地段18‰（4）最小曲线半径：7000m；（5）牵引种类：电力；（6）到发线有效长度：650m；（7）列车类型：动车组与普速列车共线运行；专业技术分享 WORD格式可编辑（8）列车运行控制方式：自动控制；（9）行车指挥方式：综合调度；（10）设计速度：200km/h4、建设概况及主要工程量兰新铁路第二双线（新疆段）（）标通信工程概况：通信线路在线路两侧电缆槽内分别敷设一条GYTZA5332B1干线光缆；站场通信线路采用HYAT23-ZR市话电缆；站场内各接入点间敷设GYTZA5312B1通信光缆，构成站场内环形网络；通信设备传输系统采用骨干中继层、接入层两层网络构成，通信承载网采用SDH-10Gb/s系统组建多业务传输平台骨干传输层；采用SDH-2.5G系统组建多业务传输平台车站接入层；采用SDH-622M系统组建多业务传输平台站场区间接入层；为了实现各车站站内10KV变配电所、综合维修车间/工区、公安派出所等处的2Mb/s、10M/100M业务通道需求，在以上地点设置SDH-622Mb/s传输接入设备，利用站场内地区光缆环型接入各站SDH-2.5Gb/sMSTPADM设备。数据网采用核心层、汇聚层、接入层三层组网方式组建本线IP数据网。专业技术分享 WORD格式可编辑通信业务包括固定通信业务网（区段调度、站场通信及公务通信系统）、移动通信业务网（无线调度、公务移动通信）、综合视频监控系统、应急通信系统、会议电视系统、电源及环境监控系统等。传输信息类别有语音、数据、图像等。本专业工程的主要工程量有：敷设干线光缆153.5公里，分歧光缆6.680公里，信号中继站通信设备安装2站，GSM-R无线通信基站设备安装8处，45米铁塔组立9座（四柱管塔8座、单管铁塔1座），区间AT所3座（AT6、AT7、AT8）、AT分区所2座（AT分区所3、4）、红旗村牵引变电所一座通信设备安装6处等。本专业工程由共同完成施工任务等。5、参建单位及负责人建设单位设计单位监理单位施工单位6、施工合同约定的开、竣工日期开工日期：2013年5月26日，竣工日期：2014年3月1日7、质量目标（1）杜绝设计、施工质量大事故。（2）主体工程质量零缺陷，单位工程一次验收合格率100%。（3）基础设施达到设计速度目标值，一次开通成功。专业技术分享 WORD格式可编辑（4）竣工文件做到真实可靠，规范齐全，实现一次交接合格。二、质量主体的依据1、国家质量验收标准系列《中华人民共和国铁路法》《中华人民共和国合同法》《中华人民共和国安全生产法》《建设工程质量管理条例》《建设工程安全生产管理条例》《工程建设监理规定》2、铁路总公司颁质量验收标准系列《铁路建设工程监理规范（TB10402-2007）》《铁路建设工程质量管理规定（铁道部令第25号）》《高速铁路电力工程施工质量验收标准》（TB10757-2010）《高速铁路通信工程施工质量验收标准（TB10755-2010）》《高速铁路信号工程施工质量验收标准（TB10756-2010）》《高速铁路电力牵引供电工程施工质量验收标准》（TB10758-2010）《铁路混凝土工程施工质量验收标准（TB10424-2010）》国家、铁路总公司对本项目的批复文件，以及正式颁布的各项铁路工程建设的技术标准、设计及施工指南、规程、实验检测规则、环保水保要求、有关验收标准和竣工验收办法等。兰新铁路新疆有限公司有关建设项目的文件、规定，兰新铁路新疆有限公司、设计、施工和监理单位各方参加的联席会议纪要等。专业技术分享 WORD格式可编辑3、设计文件经审核、批准的设计文件和变更设计文件，审核合格的施工图。三、质量控制的主要措施及监理工作成效我监理项目部依据“新铁-建监（监理）-008”《建设工程委托监理合同》，依照国家法律、法规以及相关技术标准、验收规范、设计文件和建设工程承包合同，对本工程实施了工程施工阶段的监理。为了确保工程质量目标的实现，严格履行监理合同的责任和义务、高标准的兑现承诺，将本工程的质量控制作为全部监理工作的重点控制内容，严格监理工作程序和验收标准，狠抓过程控制和工序验收，从而保证工程实体的结构安全和使用功能，以实现总体的工程质量目标。1、工程质量监控的主要措施（1）建立健全工程质量控制保证体系，完善组织，明确职责分工，按《监理规范》要求和我公司ISO9002质量体系认证《作业指导书》要求，建立有关质量监控制度与检查制度，落实各级质量控制的责任。明确以总监理工程师为项目监理质量控制的责任主体，建立监理质量责任制。各监理组及专业监理工程师负责管内质量控制的监理工作，建立相应的质量管理台账，及时收集关于工程质量的信息，对工程的实体质量及时检查验收，并与制定的质量目标进行比较分析，采取调整措施，做到了所验工程质量合格。专业技术分享 WORD格式可编辑（2）注重事前控制，加强事中控制，严格事后控制。对设计文件进行认真审核，参加技术交底会和交桩。组织施工单位对各专业工程进行复测，对复测资料审核，组织编制监理规划、监理实施细则。审核施工组织设计。严格贯彻各项技术管理制度和质量管理制度，严格执行规范、验标标准，认真贯彻工程项目建设程序和按图施工，提倡严格质量标准，防止粗制滥造；提倡科学施工，严禁违章操作，切实做好技术记录，确保资料真实、完整。采用技术方法对施工过程进行质量控制，包括：书面审核、签认施工单位报送的各类报审、报批资料；进行施工现场检查、验收；规定质量验收程序；跟踪旁站；进行电气试验；巡视检查；见证检验；平行检验等；工程数量计量签认。（3）严格执行质量自检、自验和监理检查验收制度，对不符合质量标准和规定的工程下达书面指令，且不予计价，督促施工单位内部建立质量管理制度，对出现的质量问题建立相应的经济责任制，合理利用经济措施激发、调动职工的质量意识和积极性，实现全员、全过程、全方位的质量控制，对不符合合同规定和质量标准的工程不予以计量签认。专业技术分享 WORD格式可编辑（4）严格执行合同文件中有关质量问题的协议条款，并在合同贯彻过程中监督这些条款的执行和落实，对违背合同条款的行为和现象，及时予以纠正或制止，对可能出现违反合同条款的质量行为，提前给予提示或警告，对违反合同条款的质量结果，坚决按合同的规定进行处理，不合格或不符合合同规定的工程拒付工程款。（5）严格按照铁路总公司标准化管理的要求，切实加强推进标准化管理，全面贯彻落实“质量、安全、工期、投资效益、环境保护和技术创新”的要求，即管理制度、人员配备、现场管理和过程控制标准化的要求，按照持续改进和闭环管理的方式进行管理，实行每一项监理工作、每一个监理程序的标准化。2、监理工作成效（1）严把工程进场原材料、半成品及构配件的质量关，严格按监理规范和验收标准对进行原材料、半成品及构配件进行见证检验和平行检验，不合格的坚决清场，本专业工程进场材料报验50批次，开箱检查记录14份，通信光缆测试记录1份，平行检验5次，合格证及试验报告均为合格，保证了进场原材料、半成品及构配件的质量。附：主要原材料、半成品材料检查情况序主要原材料、半成品材料名称使用总量证明文件见证检查平行检查检测项目检测机构结果1通信工程通信铁塔出厂合格证/抽检/试验报告99/9/厂方合格2通信光缆出厂合格证/抽检/试验报告153.551//厂方及施工单位合格3UPS不间断电源出厂合格证/试验报告16162//厂方合格4光缆接续盒出厂合格证/试验报告49493//厂方合格5接入网设备出厂合格证/试验报告551//厂方合格专业技术分享 WORD格式可编辑6高频开关电源柜出厂合格证/试验报告111//厂方合格7GSM-R数字移动手持台出厂合格证/试验报告555//厂方合格8视频控制柜出厂合格证/试验报告441//厂方合格9组合电源出厂合格证/试验报告991//厂方合格10综合配线柜出厂合格证/试验报告18182//厂方合格（2）严格遵守监理工作程序，强调全过程控制，采取旁站、巡检、见证检验和平行检验、委托第三方检测机构检测等形式，进行施工全过程的监督、检查，对达不到验收标准的工序和实体坚决整改和返工。监理旁站记录18份，隐蔽工程检查记录18份，接地电阻测试记录3份，各项安全措施符合设计及相关规范要求，从而保证总体工程质量安全、保证使用功能。附：安全和主要使用功能核查情况项目安全和功能检查项目份数施工单位监理单位检查意见检查人检查意见检查人通信工程1调度通信系统功能试验记录2符合要求王由良蒋建均符合要求苏意2列车无线调度系统功能试验记录2符合要求王由良蒋建均符合要求苏意3行车指挥调度系统测试记录2符合要求王由良蒋建均符合要求苏意4通信光缆测试记录1符合要求王由良蒋建均符合要求苏意5接地电阻测试记录3符合要求王由良蒋建均符合要求苏意专业技术分享 WORD格式可编辑（3）严格按照各专业施工质量验收标准进行检验批、分项、分部和单位工程的划分，严格按质量检验评定程序和组织进行各检验批、分项、分部和单位工程的验收，保证全部单位工程一次验收合格率100%。（4）加强施工过程中技术资料和施工管理资料的建立、健全。强调其真实性、完整性和可追溯性，经监理方检查、验收资料基本齐全、完整，达到验收要求。四、检验批、分项、分部工程施工质量的验收情况1、检验批验收情况本专业工程检验批合计351个，监理对工程各检验批主控项目、一般项目检验全部合格，施工资料齐全完整，验收结论均为合格。2、分项工程质量验收情况本专业工程分项工程合计83个，分项工程各检验批合格，施工资料基本齐全完整，监理单位验收结论为合格。3、分部工程质量验收情况本专业工程分部工程合计40个，经验收各分部工程符合验收标准、施工资料基本齐全完整，监理单位验收结论为合格。4、单位工程质量验收情况经国家、铁道总公司相关质量验收标准和设计文件，经建设、设计、监理、施工单位综合检查验收，本工程合计单位工程18个，全部合格。附表：本专业单位工程、分部、分项工程、检验批划分统计表专业技术分享 WORD格式可编辑序号单位工程名称分部工程个数分项工程个数检验批个数123122251332554255525564915724482515925510241211251512233132443142321154737162443172342182456合计4083351五、施工中发生的质量事故，原因分析和处理结果施工中无质量事故发生六、质量评估的结论专业技术分享 WORD格式可编辑本专业工程项目的实施符合国家法律、法规的规定，符合设计文件和工程质量验收规范的要求，各单位工程、分部工程、分项工程、检验批的划分符合《高速铁路通信工程施工质量验收标准》（TB10755-2010）的要求，工程质量达到了《高速铁路通信工程施工质量验收标准》（TB10755-2010）的标准及设计文件要求，工程质量保证资料基本齐全、完整，工程实体观感质量检查验收良好，评估结论为合格。专业技术分享'
