地基与基础分部工程质量评估报告

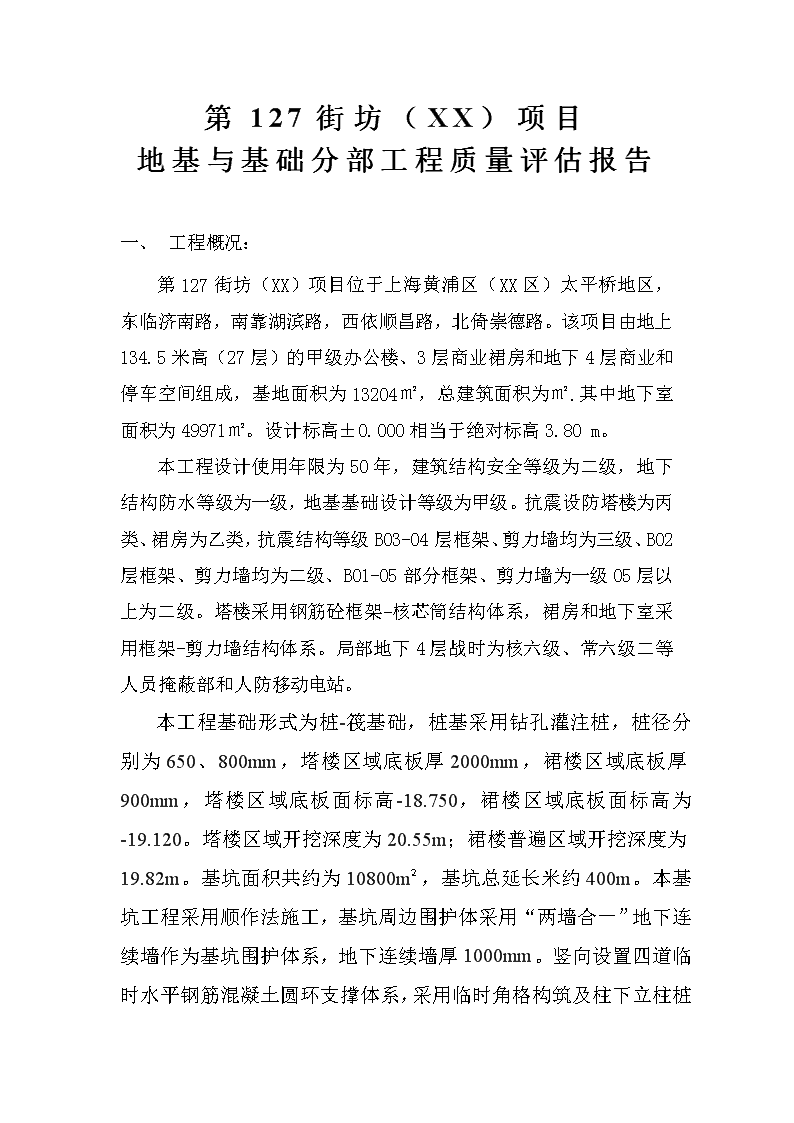

'编号：地基与基础工程质量监理评估报告工程名称：第127街坊（XX）项目监理单位：XX工程咨询有限公司总监理工程师：日期： 第127街坊（XX）项目地基与基础分部工程质量评估报告一、工程概况：第127街坊（XX）项目位于上海黄浦区（XX区）太平桥地区，东临济南路，南靠湖滨路，西依顺昌路，北倚崇德路。该项目由地上134.5米高（27层）的甲级办公楼、3层商业裙房和地下4层商业和停车空间组成，基地面积为13204㎡，总建筑面积为㎡.其中地下室面积为49971㎡。设计标高±0.000相当于绝对标高3.80m。本工程设计使用年限为50年，建筑结构安全等级为二级，地下结构防水等级为一级，地基基础设计等级为甲级。抗震设防塔楼为丙类、裙房为乙类，抗震结构等级B03-04层框架、剪力墙均为三级、B02层框架、剪力墙均为二级、B01-05部分框架、剪力墙为一级05层以上为二级。塔楼采用钢筋砼框架-核芯筒结构体系，裙房和地下室采用框架-剪力墙结构体系。局部地下4层战时为核六级、常六级二等人员掩蔽部和人防移动电站。本工程基础形式为桩-筏基础，桩基采用钻孔灌注桩，桩径分别为650、800mm，塔楼区域底板厚2000mm，裙楼区域底板厚900mm，塔楼区域底板面标高-18.750，裙楼区域底板面标高为-19.120。塔楼区域开挖深度为20.55m；裙楼普遍区域开挖深度为19.82m。基坑面积共约为10800m²，基坑总延长米约400m。本基坑工程采用顺作法施工，基坑周边围护体采用“两墙合一” 地下连续墙作为基坑围护体系，地下连续墙厚1000mm。竖向设置四道临时水平钢筋混凝土圆环支撑体系，采用临时角格构筑及柱下立柱桩作为水平支撑系统的竖向支承构建。混凝土强度等级及抗渗等级：基础底板混凝土标号为C40P10、柱、剪力墙混凝土标号为C55（核心筒区域）、柱混凝土标号为C50（裙房区域）、梁、顶板混凝土标号为C35（±0.000梁板混凝土标号为C35P6，转换梁、柱采用C55）。内填充墙体采用A3.5，B06蒸压加气混凝土砌块，SML加气砼粘合剂砌筑；混凝土实心砖、混凝土普通砖、普通混凝土小型空心砌块，DM10干混砂浆砌筑。一、工程质量评估依据：1.建设单位提供的本工程施工设计图及相关变更设计文件；2.GB50204-2002《混凝土结构施工质量验收规范》；3.GB50208-2002《地下防水工程质量验收规范》；4.DG/TJ08-2073-2010;J11658-2010《地下连续墙施工规程》；5.JGJ94-2003《钢筋焊接及验收规程》；6.JGJ107-2010《钢筋机械连接技术规程》；7.GB50203-2002《砌体工程施工质量验收规范》8.GB/T50107-2010《混凝土强度检验评定标准》；9.GB50202-2002《建筑地基基础工程施工质量验收规范》；10.GB50300-2013《建筑工程施工质量验收统一标准》；11.受业主委托具有合法资质单位提供的试验及检测报告；12.有关标准图集及说明。二、工程质量评估 本工程地下四层，地基基础形式为桩-筏基础，地下室采用框架-剪力墙结构体系，基础分部工程分为有支护土方子分部工程、桩基子分部工程、砼结构子分部工程（包括地下连续墙）、砌体结构子分部工程、地下防水子分部工程等五个子分部进行叙述，其中桩基子分部工程已单独出具监理评估报告，详见《桩基质量评估报告》，电气预埋管及给排水和通风预留位置同步施工，本次不作评估，仅作简单评述。防雷接地：本工程采用联合接地方式，工作接地、防雷接地、保护接地为联合接地体，共用接地线，接地电阻要求不大于1Ω。利用结构柱内（剪力墙内）主钢筋，钢筋单根最小截面Ф10-Ф16时，四根为一组，钢筋单根最小截面大于等于Ф16时，二根为一组，钢筋上下焊接，按图分别为接地引上点。本工程在大底板钢筋绑扎和结构到±0.00时，分别请气象局防雷办到现场进行防雷接地检查，检查结果为合格。预留预埋：地下室外墙预埋柔性防水套管、剪力墙预埋刚性防水套管，消防电梯井与集水井之间的排水管预埋采用DN150镀锌钢管。另本工程地下四层有附建式人防，建筑面积为5847平方米，人防区域由上海市民防建设工程安全质量监督站受理，该区域的结构施工质量情况单独出具监理评估报告，详见《人防结构评估报告》。本次评估检验批的划分情况：有支护土方子分部有304个检验批（含模板安装、拆除各27个检验批，地下连续墙142个检验批）； 砼结构子分部有198个检验批（含模板安装、拆除各33个检验批）；砌体结构子分部有8个检验批；地下防水子分部有149个检验批（含模板安装、拆除各13个检验批，地下连续墙71个检验批）；1.有支护土方子分部工程：本工程地下四层，基坑一般挖深21.32m左右，最深达25.25米，电梯井及集水井基坑设坑中坑，整个基坑竖向设置四道临时水平钢筋混凝土圆环支撑体系，采用临时角格构筑及柱下立柱桩作为水平支撑系统的竖向支承构建，挖土采用机械与人工结合的方法，机械挖土标高控制在基底标高200mm以上，余下的土方采用人工修平至基底面设计标高。围护采用地下连续墙两墙合一形式，厚度为1000mm，延长米约410m，墙幅数共71幅，最深标高-41.43m，有效深度38.98m、37.75m。基坑四周中间段、电梯井核心筒四周位置落深处采用三轴水泥土搅拌桩、高压旋喷桩加固。监理对绑扎支撑梁钢筋、支撑砼配合比、搅拌桩水泥渗量进行检查，符合要求。现场对砼支撑梁的标高、搅拌桩加固深度及桩间距、排水沟坡度、基坑降水管间距及深度、立柱的标高、开挖超深度等进行检查，基本符合要求。有支护土方工程所包含的检验批均验收合格，因此有支护土方子分部工程质量为合格。 1.混凝土结构子分部工程：钢筋送达施工现场后，监理对钢筋的外观进行了观察检查，并见证取样送上海黄浦建设工程质量检测有限公司测试检验，结果均合格。（钢筋原材质保书18份，检测试报告不同规格共计24份）在钢筋安装过程中，对受力钢筋品种、级别、规格和数量，以及纵向受力钢筋的连接方式进行观察检查，符合设计要求，对连接接头（如直螺纹套筒连接）都进行了力学性能的试验，均符合要求，同时也对接头位置、数量、接头的外观质量、接头和面积百分率、绑扎搭接长度及此长度范围内的箍筋的直径和间距，以及钢筋安装偏差均作了检查，基本符合要求。（按照钢筋规格，直螺纹套筒连接抽取24组试件进行试验，结果均合格）混凝土由上海市建工材料工程有限公司提供，该站具有相应的资质，每批混凝土的配比单、质量证明及复试报告齐全，现场对进场的混凝土按批次取样送上海黄浦建设工程质量检测有限公司测试，检测结果均满足设计要求，具体数据和砼抗压强度的数理统计评定见附表。混凝土施工过程中，按规定要求抽取砼试件分别留置用作标准养护和同条件养护的试块来检查砼强度（标准养护养护C20留置18组、C40留置48组、C50留置53组、C35留置70组、C55留置33组，同条件养护C35留置19组、C40留置9组、C50留置11组、C55留置10组，另留置抗渗试块15组P10、2组P6）。监理对现浇结构外观及尺寸进行检查，其外观无严重缺陷，未见明显的孔洞、主筋外露等不良现象， 基本做到外部光洁，而且结构尺寸也无过大偏差。结构的轴线位置、标高、截面尺寸、柱墙垂直度、表面平整度、预留洞中心线位置等六项进行随机抽查检查，基本符合要求。模板分项在本次评估中不作评定。本工程在塔楼和裙楼之间设有施工后浇带，根据设计要求需等沉降稳定后方可封闭，为满足现场施工要求，地下室结构先行验收，后浇带部位此次不做评定，在主体结构验收中一并评定。混凝土结构子分部所包含的检验批均验收合格，因此混凝土结构子分部工程质量合格。本工程外墙为地下连续墙（两墙合一），墙厚1000mm两种，墙身长度38.98m、37.75m。主筋连接采用直螺纹机械连接、大底板连接采用预留直螺纹接驳器，底板钢筋直接与接驳器连接，楼层连接预留插筋，结构施工时锚入四周环梁。按规范要求对进场原材料和机械接头现场送检复试，复试结果均合格，对地下连续墙成槽深度、所用钢筋品种、规格、数量、钢筋笼长度、宽度等进行检查，符合要求。地下连续墙混凝土由上海富康建设有限公司及上海市建工材料工程有限公司共同提供，现场对每幅地墙混凝土见证留置强度试块、每5副地墙留置抗渗试块，经上海黄浦建设工程质量检测有限公司测试，均达到设计规定的抗压、抗渗强度。其砼的抗压强度和抗渗强度的数理统计评定均达到要求。 基坑开挖后监理对墙体进行检查，浇筑砼无明显的孔洞，主筋砼保护层基本上满足设计要求，但部分墙副之间有渗水的现象，经施工单位注浆修补后，未见明显渗漏。同时为避免今后地下连续墙接缝处可能出现渗水情况，影响使用功能，已采用内衬墙及滤水层方式防范。地下连续墙所包含隐蔽验收及检验批项目验收合格，因此地下连续墙砼结构工程质量合格。 砼强度统计评定结构部位地下室梁板地下室柱墙（塔楼）养护条件标养标养组数7034砼设计标号C35C55同一验收批内各组试块的平均值（mpa）38.1,35.4,36.9,37.8,56.0,62.2,57.5,57.7,56.8,57.2,36.3,41.1,42.9,38.1,36.0,36.7,36.8,36.6,36.3,35.9,35.6,36.3,38.1,35.4,36.3,39.2,37.8,35.4,37.1,37.1,37.0,39.2,37.9,35.8,37.3,38.3,53.9,37.1,39.0,53.8,37.3,35.5,38.4,38.3,38.1,38.7,38.3,39.4,40.2,37.0,38.7,37.9,38.5,37.0,36.6,37.7,37.4,37.7,37.3,38.4,38.0,38.0,40.0,38.2,38.0,38.2,38.6,36.9,38.8,41.958.9,58.9,57.5,59.060.2,56.2,56.2,56.0，57.6,57.0,57.3,56.5，55.0,55.5,60.8,57.9，58.7,64.7,60.8,60.3，62.1,55.9,58.7,57.7，57.8,59.8,59.1,58.7，56.7,58.1,59.1,58.7，58.5,56.5统计结果mfcu-λ1sfcu.k=36.83MPa≥fcu.k=35MPafcu.min=35.4MPa≥λ2fcu.k=0.85fcu.k=29.75MPamfcu-1sfcu.k=55.10MPa≥fcu.k=55MPafcu.min=54.1MPa≥λ2fcu.k=0.85fcu.k=46.75MPa验收评定结论合格合格 砼强度统计评定结构部位地下室柱墙（裙楼）底板养护条件标养标养组数5348砼设计标号C50C40同一验收批内各组试块的平均值（mpa）55.6,54.8,50.9,53.5，55.2,54.2,54.5,54.6，50.8,51.2,52.2,52.7，56.6,56.1,51.7,53.3，51.1,54.5,53.7,52.7，53.5,53.9,53.2,53.9，54.2,53.7,55.4,51.4，53.5,54.5,54.7,54.4，53.6,55.7,53.7,52.8，53.9,53.2,52.2,52.6，53.1,53.8,55.0,52.6，54.2,51.7,52.8,53.2，52.3,52.9,52.4,53.3，53.7，44.2,40.8,48.0,46.6，50.0,47.9,44.6,47.9，48.0,46.6,50.4,50.9，41.3,47.7,43.9,47.4，50.0,46.0,44.2,45.7，42.5,41.4,43.0,45.7,43.4,45.5,44.3,49.0，47.4,46.0,43.9,45.4，44.7,44.6,41.4,41.9，41.9,42.2,40.9,45.4，42.5,42.3,42.3,42.3，43.3,43.1,43.4,44.0，统计结果mfcu-λ1sfcu.k=50.64MPa≥fcu.k=50MPafcu.min=50.8MPa≥λ2fcu.k=0.85fcu.k=42.5MPamfcu-λ1sfcu.k=42.33MPa≥fcu.k=40MPafcu.min=40.8MPa≥λ2fcu.k=0.85fcu.k=34.00MPa验收评定结论合格合格 砼强度统计评定结构部位地下室柱墙（塔楼）地下室梁板养护条件同条件同条件组数1021砼设计标号C55C35同一验收批内各组试块的平均值（mpa）58.5,66.5,65.3，65.3,66.5,61.2，64.3,61.9,60.5，61.338.5,39.1,45.9,41.0,43.6,38.6，39.3,42.4,40.0，40.5,41.6,39.8,41.2,38.7,41.7,39.6,40.9,40.843.2,39.8,41.2统计结果mfcu=63.13MPa≥λ3fcu.k=1.15fcu.k=63.25MPafcu.min=58.5MPa≥λ4fcu.k=0.95fcu.k=52.25MPamfcu-λ1sfcu=38.45MPa≥fcu.k=35MPafcu.min=38.5MPa≥λ2fcu.k=0.85fcu.k=29.75MPa验收评定结论合格合格 砼强度统计评定结构部位地下室柱墙（裙楼）地下结构养护条件同条件同条件组数149砼设计标号C50C40同一验收批内各组试块的平均值（mpa）57.4,51.8,52.1,56.7，57.9,50.8,56.3,52.9,61.2,56.6,58.6,59.1,56.4,55.548.5,46.8,49.3，46.8,50.3,46.5，46.9,41.3,39.8，统计结果mfcu-λ1sfcu=52.46MPa≥fcu.k=50MPafcu.min=50.8MPa≥λ2fcu.k=0.9fcu.k=45MPamfcu=46.24MPa≥λ3fcu.k=46.00MPafcu.min=39.8MPa≥λ4fcu.k=38.00MPa验收评定结论合格合格1.地下防水子分部工程： 地下室外墙采用地下连续墙两墙合一，砼采用水下C35P8抗渗砼，针对地下连续墙接缝处可能出现渗水的情况，因此设计采用内衬墙方式，通过内侧地沟将水排入滤水层至集水井内。后浇带、施工缝处分别采用的外贴式橡胶止水带及遇水膨胀止水条均有合格证和质保书，并送检测中心复试合格。地下四层人防部位顶部采用C35P8抗渗砼、地下一层顶部室外部分采用C35P6。根据检测报告，抗渗压力测试均合格，防水砼表面坚实平整，未见有明显的渗漏现象，结构厚度的偏差均符合要求。对止水带的埋设位置、遇水膨胀止水条的铺设进行检查，符合要求。地下防水子分部所包含的检验批项目均验收合格，因此地下防水子分部工程质量合格。1.砌体结构子分部工程：砌体结构主要是室内分隔墙、内衬墙砌筑，砌体结构所用材料为上海仁厚新型建材有限公司生产的蒸压加气混凝土砌块（A3.5，B06）、上海如璨建材有限公司生产的混凝土实心砖（规格：190*90*90mm、390*190*90mm）、混凝土普通砖（规格：190*90*56mm）、普通混凝土小型空心砌块（规格：390*190*190mm），蒸压加气混凝土砌块采用上海宽丰建筑材料有限公司生产的SML加气砼粘合剂砌筑，其它采用上海建贤新型建筑材料有限公司生产的干混砂浆（DM10）砌筑。进场的砌块（砖）质保书齐全，并按规定随机取样进行抗压强度、干体积密度检验，其结果均合格。同样粘合剂、干混砂浆也进行取样，并送检测中心检验合格。 监理在砌筑过程中，巡视检查，未发现有砌体材料混砌现象，填充墙的拉结筋的长度及位置、错缝搭砌、灰缝厚度及宽度、梁底砌法均符合要求，质量较好，同时也抽查水平灰缝砂浆饱满度、轴线位移、垂直度、表面平整度。砌筑构造柱、圈过梁采用C20砼，钢筋绑扎质量符合要求，砼浇筑密实，并按规定留置试块，经检测试块强度满足设计要求。砌体工程所包含的检验批项目均验收合格，因此砌体结构子分部工程质量合格。砂浆试块强度统计评定结构部位地下室养护条件标养组数5砂浆设计标号M10同一验收批内各组试块的平均值（mpa）11.2,15.4,10.9,15.5,10.7,11.3统计结果Rn=12.5MPa>R标=10.0MPaRmin=10.7MPa>0.75R标=7.5MPa验收评定结论合格一、评估结论根据设计图纸及相关规范规定要求，监理对第127街坊（XX）项目的地基与基础分部工程的全过程实施了全面监控，各检验批的主控项目全部合格，一般项目满足规范规定要求，质量控制资料基本完整。故监理对该工程质量验收合格。XX工程咨询有限公司第127街坊（XX）项目监理部20年6月'
