联合厂房主体结构分部工程质量评估报告

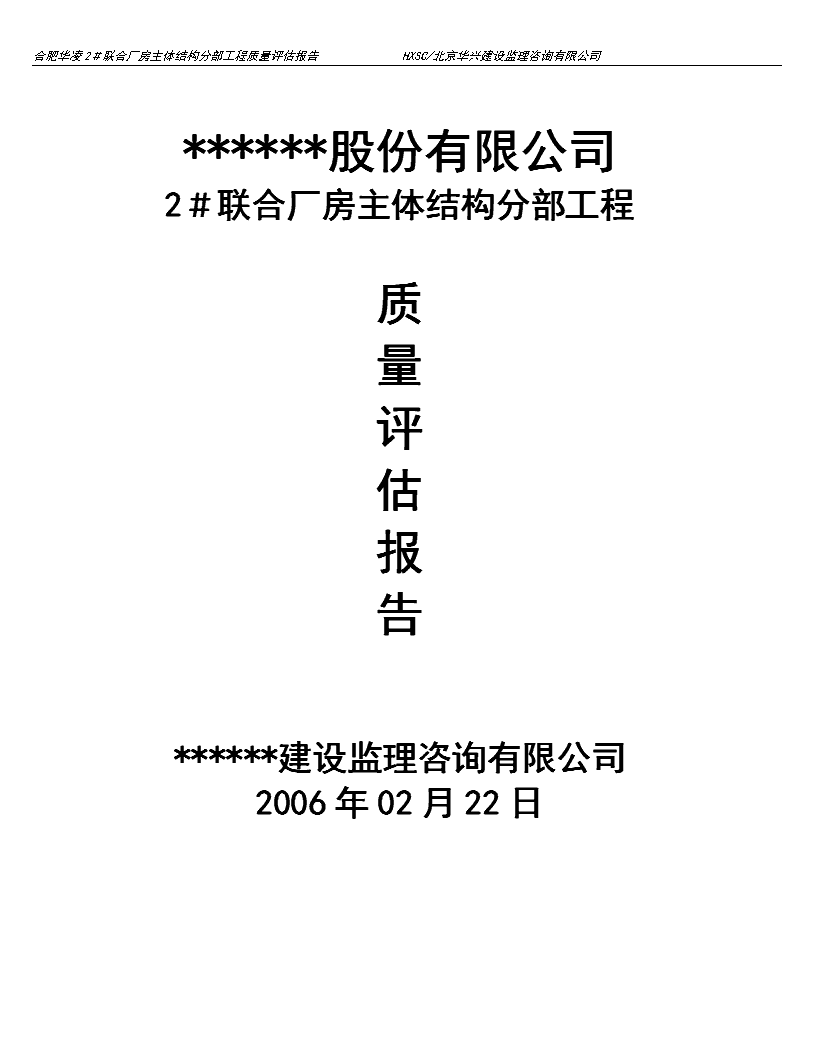

'**********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司******股份有限公司2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司2006年02月22日7 **********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司一、前言本报告是向开发区质监站等上级主管部门汇报******股份有限公司2＃联合厂房工程主体结构（钢结构、混凝土结构、砌体结构子分部）分部工程质量初步验收情况，申请主体（钢结构、混凝土结构、砌体结构子分部）结构分部工程验收。二、工程概况工程名称：******2＃联合厂房工程；建设地点：***经济技术开发区锦绣大道176号；建设单位：******股份有限公司；设计单位：机械工业第一设计研究院；勘察单位：***省工程勘察设计院；监理单位：******建设监理咨询有限公司；总承包单位：***省***建筑安装工程有限公司；分包单位（钢结构）：***钢结构（***）工程公司；（主体钢结构、围护安装）（防火涂料）：******消防科技有限公司项目建设的目的：满足配套生产需要工程范围和内容（项目组成）：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水排水、建筑电气等。地质情况：本工程基础埋深为-2.000～-4.000米，地基持力层置于2层粘土层上，其地基承载力特征值fk=240Kpa。结构特点：独立柱基础、门式二层轻钢结构。建筑特点及装饰标准：本工程外墙1.2m以下采用240厚多孔粘土砖，外贴米色仿石面砖，1.2m以上围护墙采用灰白色双层彩色压型钢板内加50厚超细玻璃棉毡，生活间内墙采用200厚加气砼砌块或轻钢龙骨纸面石膏板隔墙，内墙7 **********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司涂料为白色乳胶漆，白色面砖（卫生间）。厂房地面及楼面均为防滑地砖及耐磨地坪两种类型。屋面自上而下：0.53㎜厚本色镀铝锌钢板——50mm厚单面带铝箔玻璃棉毡。门窗为：塑钢窗、彩板门。材料：独立基础、基础梁混凝土强度等级为C25，基础垫层为C10，条形基础为C15；钢筋Ⅰ级（ø）、Ⅱ级（Φ）；保护层厚度独立基础40mm，基础梁25mm；砖强度等级MU7.5；砂浆等级+0.000以下用M5水泥砂浆，+0.000以上用M5混合砂浆。三、评定依据业主与承建单位签订的施工合同及协议（包括附件）。业主提交的本工程施工图纸及说明。国家和地方现行的建筑工程施工质量验收规范、标准。***市现行有关建设管理办法。业主与监理单位签订的建设监理合同。建设部和地方政府有关建设管理规定中施工阶段的监理内容。四、评定分析本工程主体分部工程划分为3个子分部：钢结构子分部工程、混凝土结构子分部工程及砌体结构子分部工程；由于业主对进度的要求和本工程的实际情况，为了便于施工和验收，钢结构子分部按流水施工划分为3个段进行分段验收，即：25~17/A~L轴、17-8/A~L轴、8~1/A~L轴；该子分部包含以下分项工程：钢结构零部件加工、钢构件组装、钢构件焊接、钢结构涂装、钢构件预拼装、紧固件连接、多层钢结构安装、压型金属板。1、钢结构子分部1)分项工程施工质量验收情况见下表：序号分项工程项数检验批数施工单位检查自检监理公司验收情况1钢零部件加工13合格合格2钢构件组装12合格合格3钢构件焊接12合格合格7 **********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司4钢结构安装13合格合格5紧固件连接13合格合格6钢结构涂装13合格合格7钢构件预拼装11合格合格8压型钢板安装33合格合格2）质量控制资料核查情况序号资料名称核查情况1钢结构施工图及变更等设计文件完整2施工工艺及技术标准完整3施工质量验收规范GB50205-20014原材料进场验收及质量合格证明文件、复试报告完整5检验批质量验收记录完整6隐蔽工程验收记录完整7分项工程质量验收记录完整3）安全及功能检测记录序号资料名称核查情况1高强螺栓连接副检测报告完整2摩擦面抗滑移系数试验报告完整3焊缝无损伤检测记录（自检）完整4焊缝无损伤检测记录（抽检）完整5防绣漆干漆膜厚度检测记录完整6高强螺栓施工质量记录完整4）观感质量验收钢构件表面无污染；防锈涂层无误涂、漏涂，涂层无脱皮和返锈；涂层均匀、无皱皮、无流坠、焊缝均匀、无针眼和气泡等。观感质量较好。5）实测记录序号实测项目允许偏差mm实测数量判定结果1钢梁垂直度H/250≤1524134符合规范10.3.3条规定324322钢柱垂直度H/1000724027 **********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司≤25符合规范10.3.7条规定543873整体垂直度H/1000≤2565941符合规范10.3.4条规定402374整体平面弯曲L/1000≤251291269符合规范10.3.4条规定108711122、混凝土子分部1）分项工程施工质量验收情况见下表：序号分项工程项数检验批数施工单位检查自检监理公司验收情况1钢筋工程66合格合格2模板工程66合格合格3混凝土工程66合格合格2）质量控制资料核查情况序号资料名称核查情况1施工图及变更等设计文件完整2施工工艺及技术标准完整3施工质量验收规范GB50204-20024原材料进场验收及质量合格证明文件、复试报告完整5检验批质量验收记录完整6隐蔽工程验收记录完整7分项工程质量验收记录完整3）安全及功能检测记录同条件试块、标养试块、商品砼供应厂家试块试验合格。4）实测记录序号实测项目允许偏差mm实测数量判定结果1板厚＋2，－33-1-3427 **********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司符合规范GB50204-20024.2.8条规定222板表面平整度532512符合规范GB50204-20024.2.7条规定52443、砌体结构子分部工程1）分项工程施工质量验收情况见下表：序号分项工程项数检验批数施工单位检查自检监理公司验收情况1砖砌体33合格合格2填充墙砌体33合格合格2）质量控制资料核查情况序号资料名称核查情况1施工图及变更等设计文件完整2施工工艺及技术标准完整3施工质量验收规范GB50203-20024原材料进场验收及质量合格证明文件、复试报告完整5检验批质量验收记录完整6隐蔽工程验收记录完整7分项工程质量验收记录完整3）安全及功能检测记录砂浆试块试验报告合格，砖的强度符合设计要求，拉结筋安装符合要求。4）实测记录序号实测项目允许偏差mm实测数量判定结果1轴线位置偏移10583119符合规范GB50202-20025.2.5条规定650737 **********2＃联合厂房主体结构分部工程质量评估报告******建设监理咨询有限公司2垂直度每层535232符合规范GB50203-20025.2.5条规定全高202011922365五、验收判定1、各分项工程均按施工企业标准执行，其质量管理体系的运行和施工合同履约情况良好；2、法律、法规、工程建设强制性标准条文执行和新技术应用及施工技术措施落实情况良好；3、勘查、设计单位施工过程中配合良好，按设计功能指标实现；4、监理合同履约情况良好，工程质量监理情况：按建筑工程质量验收规范及图纸设计验收，针对关键部位实行旁站监理并有旁站记录。5、本工程钢结构子分部工程、混凝土结构子分部工程、砌体结构子分部工程所含各分项工程均符合合格质量标准；质量控制资料、有关安全和功能检测资料完整；观感质量符合合格质量标准；6、根据GB50300-2001的有关标准，该工程主体结构经核查暂判定为合格，请上级主管部门核查验收！监理单位：******建设监理咨询有限公司总监理工程师：日期：7'
