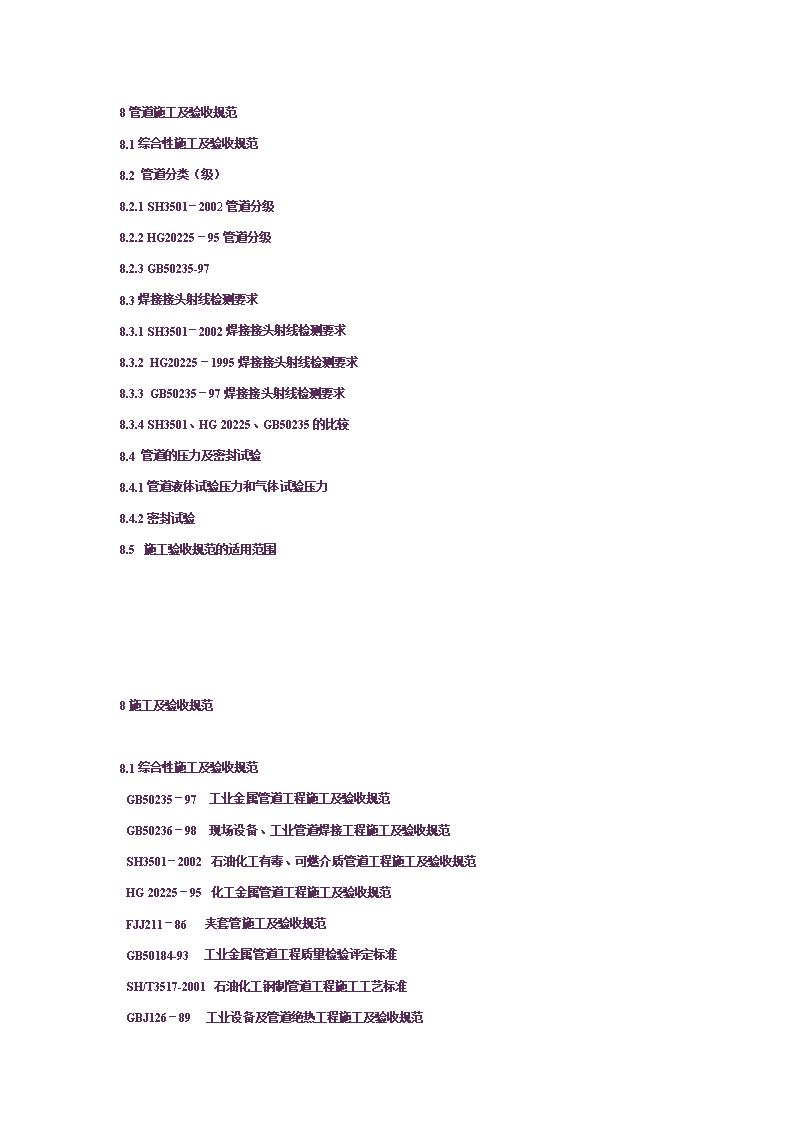

'8管道施工及验收规范8.1综合性施工及验收规范8.2管道分类(级)8.2.1SH3501-2002管道分级8.2.2HG20225-95管道分级8.2.3GB50235-978.3焊接接头射线检测要求8.3.1SH3501-2002焊接接头射线检测要求8.3.2 HG20225-1995焊接接头射线检测要求8.3.3 GB50235-97焊接接头射线检测要求8.3.4SH3501、HG20225、GB50235的比较8.4管道的压力及密封试验8.4.1管道液体试验压力和气体试验压力8.4.2密封试验8.5 施工验收规范的适用范围 8施工及验收规范 8.1综合性施工及验收规范 GB50235-97 工业金属管道工程施工及验收规范 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 SH3501-2002 石油化工有毒、可燃介质管道工程施工及验收规范 HG20225-95 化工金属管道工程施工及验收规范 FJJ211-86 夹套管施工及验收规范 GB50184-93 工业金属管道工程质量检验评定标准 SH/T3517-2001 石油化工钢制管道工程施工工艺标准 GBJ126-89 工业设备及管道绝热工程施工及验收规范

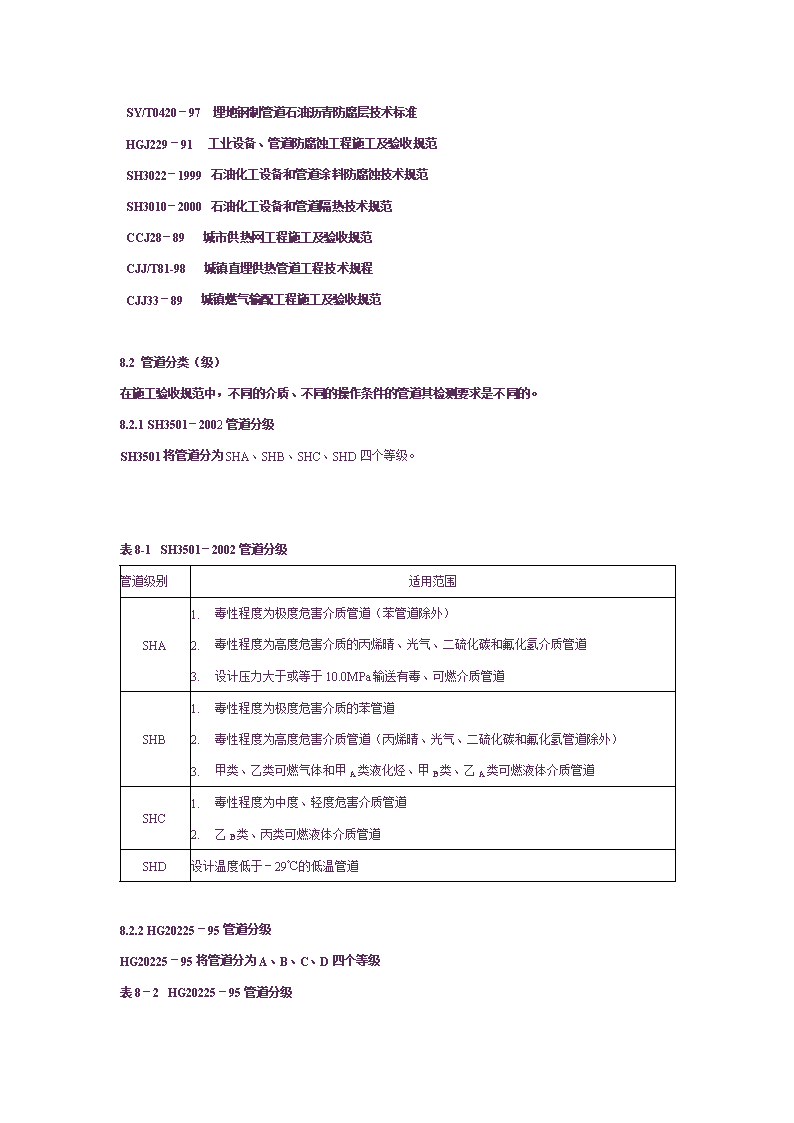

SY/T0420-97 埋地钢制管道石油沥青防腐层技术标准 HGJ229-91 工业设备、管道防腐蚀工程施工及验收规范 SH3022-1999 石油化工设备和管道涂料防腐蚀技术规范 SH3010-2000 石油化工设备和管道隔热技术规范 CCJ28-89 城市供热网工程施工及验收规范 CJJ/T81-98 城镇直埋供热管道工程技术规程 CJJ33-89 城镇燃气输配工程施工及验收规范 8.2管道分类(级)在施工验收规范中,不同的介质、不同的操作条件的管道其检测要求是不同的。8.2.1SH3501-2002管道分级SH3501将管道分为SHA、SHB、SHC、SHD四个等级。 表8-1 SH3501-2002管道分级管道级别适用范围SHA1. 毒性程度为极度危害介质管道(苯管道除外)2. 毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢介质管道3. 设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB1. 毒性程度为极度危害介质的苯管道2. 毒性程度为高度危害介质管道(丙烯晴、光气、二硫化碳和氟化氢管道除外)3. 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1. 毒性程度为中度、轻度危害介质管道2. 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道 8.2.2HG20225-95管道分级HG20225-95将管道分为A、B、C、D四个等级表8-2 HG20225-95管道分级

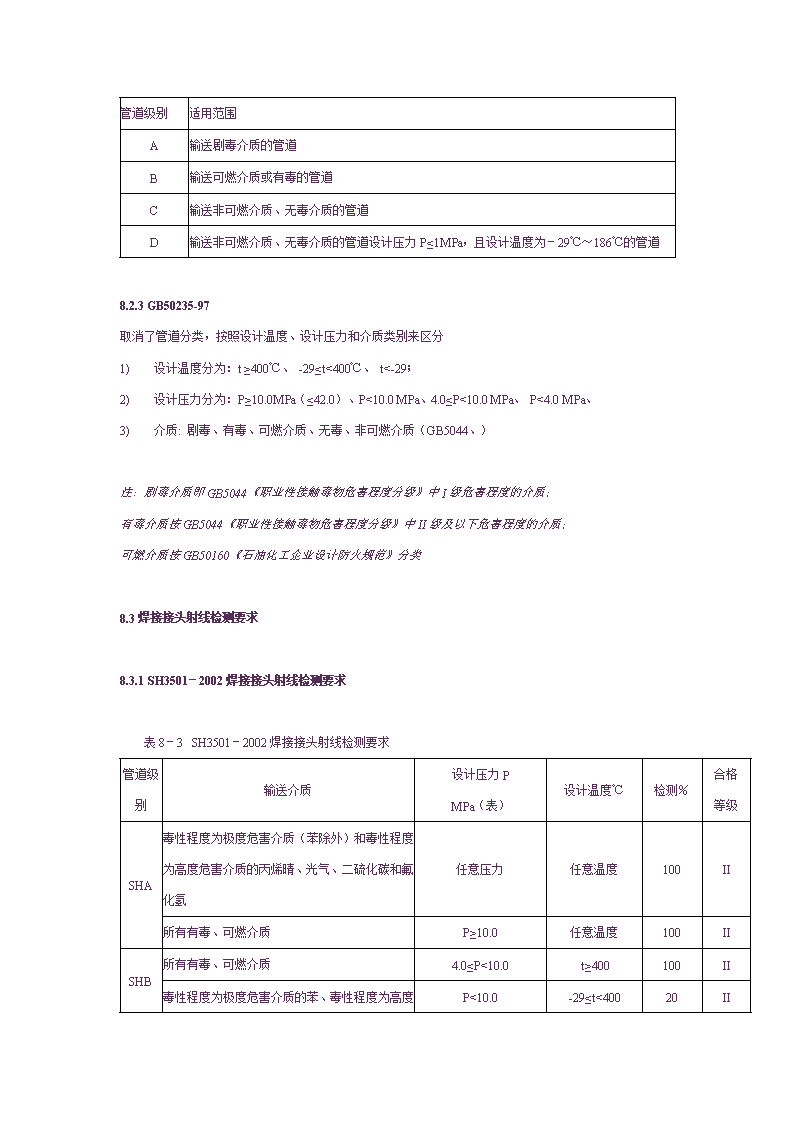

管道级别适用范围A输送剧毒介质的管道B输送可燃介质或有毒的管道C输送非可燃介质、无毒介质的管道D输送非可燃介质、无毒介质的管道设计压力P≤1MPa,且设计温度为-29℃~186℃的管道 8.2.3GB50235-97取消了管道分类,按照设计温度、设计压力和介质类别来区分1) 设计温度分为:t≥400℃、-29≤t<400℃、 t<-29;2) 设计压力分为:P≥10.0MPa(≤42.0)、P<10.0MPa、4.0≤P<10.0MPa、P<4.0MPa、3) 介质:剧毒、有毒、可燃介质、无毒、非可燃介质(GB5044、) 注:剧毒介质即GB5044《职业性接触毒物危害程度分级》中I级危害程度的介质;有毒介质按GB5044《职业性接触毒物危害程度分级》中II级及以下危害程度的介质;可燃介质按GB50160《石油化工企业设计防火规范》分类 8.3焊接接头射线检测要求 8.3.1SH3501-2002焊接接头射线检测要求 表8-3 SH3501-2002焊接接头射线检测要求管道级别输送介质设计压力PMPa(表)设计温度℃检测%合格等级SHA毒性程度为极度危害介质(苯除外)和毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢任意压力任意温度100II所有有毒、可燃介质P≥10.0任意温度100IISHB所有有毒、可燃介质4.0≤P<10.0t≥400100IIP<10.0-29≤t<40020II
毒性程度为极度危害介质的苯、毒性程度为高度危害介质(丙烯晴、光气、二硫化碳和氟化氢除外)和甲A类液化烃P<4.0t≥40020II甲类、乙类可燃气体和甲B类、乙A类可燃液体P<10.0-29≤t<40010IIP<4.0t≥40010IISHC毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质4.0≤P<10.0t≥400100IIP<10.0-29≤t<4005IIIP<4.0t≥4005IIISHD有毒、可燃介质任意压力T<-29100II※SH3501考虑了石油化工的特点,对有毒、可燃介质管道做了详细的规定。非可燃、无毒介质焊接接头射线检测要求按GB50235要求进行验收。 8.3.2 HG20225-1995焊接接头射线检测要求 表8-4 HG20225-1995焊接接头射线检测要求管道类别设计压力(P)(MPa)(表)设计温度(t)℃检测比例%合格等级A(剧毒)任意压力任意100IIB(可燃有毒)B1P≥10.0任意100 II 4.0≤P<10.0t≥400B24.0≤P<10.0t<40020 II1.0≤P<4.0t≥400B31.0
5KPa时,P试=1.15P设,但不小于100KPa8.5 施工验收规范的适用范围GB50235:设计压力不大于42MPa,设计温度不超过材料允许的使用温度的工业管道;不适用于核能装置、矿井的专用管道、长输管道。SH3501: 适用于石油化工企业设计压力400Pa(绝)~42MPa(表),设计温度-196~850℃的有毒、可燃介质钢制管道的新建、改建或扩建工程的施工及验收。;不适用于长输管道及城镇公用燃气管道的施工及验收。HG20225:适用于化工行业金属管道的施工及验收。CJJ33: 适用于压力不大于0.8MPa的城镇燃气输配工程的新建、改建或扩建工程的施工及验收。不包括液态输送的液化石油气。※ GB50028-93(2002年局部修订)将高压燃气管道的最高设计压力由1.6MPa修订为4.0MPa。CJJ33-89还没有修订,当设计压力≤0.8MPa时,按CJJ33-89执行;当设计压力>0.8MPa时按GB50235执行; ※《汽车加油加汽站设计规范》修订后其施工验收规范执行SH3501。'
