雨污水管施工技术交底记录

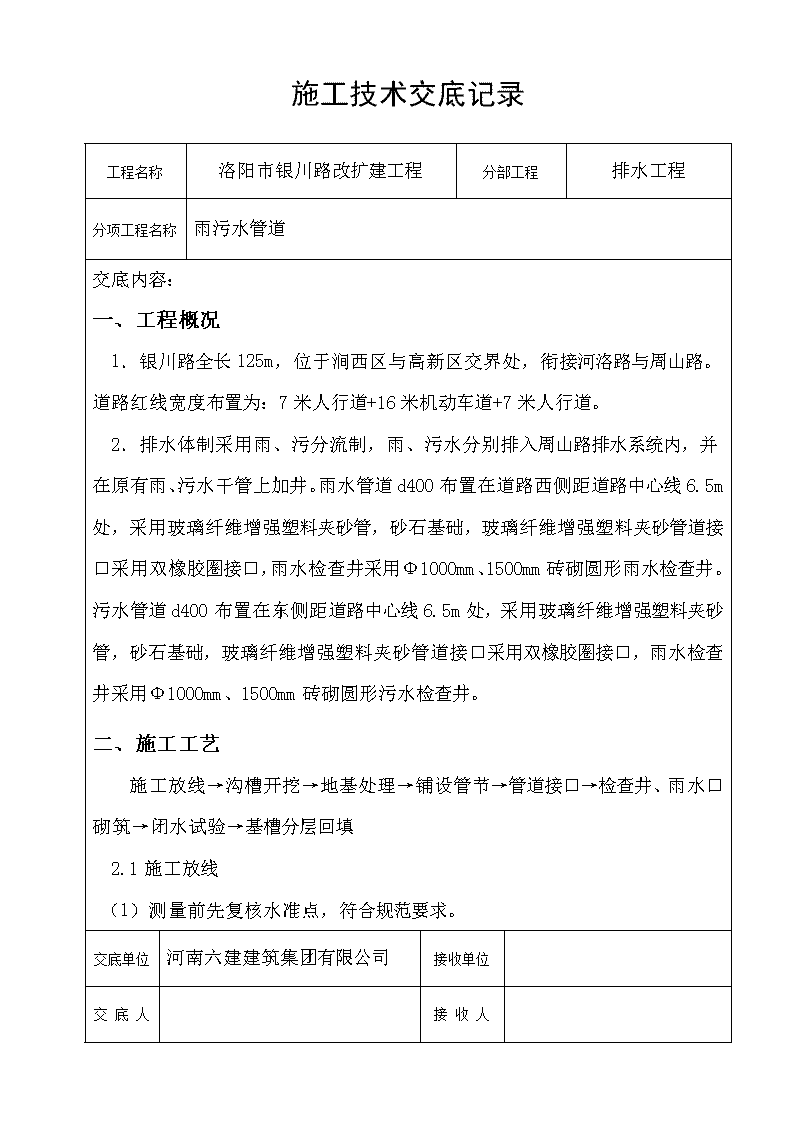

'施工技术交底记录工程名称洛阳市银川路改扩建工程分部工程排水工程分项工程名称雨污水管道交底内容：一、工程概况1．银川路全长125m，位于涧西区与高新区交界处，衔接河洛路与周山路。道路红线宽度布置为：7米人行道+16米机动车道+7米人行道。2．排水体制采用雨、污分流制，雨、污水分别排入周山路排水系统内，并在原有雨、污水干管上加井。雨水管道d400布置在道路西侧距道路中心线6.5m处，采用玻璃纤维增强塑料夹砂管，砂石基础，玻璃纤维增强塑料夹砂管道接口采用双橡胶圈接口，雨水检查井采用Φ1000mm、1500mm砖砌圆形雨水检查井。污水管道d400布置在东侧距道路中心线6.5m处，采用玻璃纤维增强塑料夹砂管，砂石基础，玻璃纤维增强塑料夹砂管道接口采用双橡胶圈接口，雨水检查井采用Φ1000mm、1500mm砖砌圆形污水检查井。二、施工工艺施工放线→沟槽开挖→地基处理→铺设管节→管道接口→检查井、雨水口砌筑→闭水试验→基槽分层回填2.1施工放线（1）测量前先复核水准点，符合规范要求。交底单位河南六建建筑集团有限公司接收单位交底人接收人 施工技术交底记录工程名称洛阳市银川路改扩建工程分部工程排水工程分项工程名称雨污水管道交底内容：（2）在测量过程中，沿管道线路应设临时水准点，并与原水准点相闭合。施工水准点应按顺序编号，并测定相应高程。（3）若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。（4）定线测量过程应作好准确记录，并标明全部水准点和连接线。（5）根据图纸和现场交底的控制点，进行管道和井位的复测，做好中心桩、方向桩、固定井位桩的验桩工作，测量高程闭合差要满足规范要求。（6）施工过程中发现桩钉错位或丢失及时校正或补桩。定线测量过程应作好准确记录，并标明全部水准点和连接线。2.2沟槽开挖沟槽应按设计的平面位置和高程开挖，不得扰动基底原状土层。人工开挖且无地下水时，沟底预留值宜为0.05～0.10m，机械开挖或有地下水时，沟底预留值不应小于0.2m，管道敷设前应人工清底至设计标高。沟槽底部开挖净宽度1.2m，放坡坡度1:0.33。开挖中，如果局部超挖或发生扰动，应换填10-15mm天然级配砂石料或5-40mm的碎石，整平务实。沟槽开挖时应做好降水措施，防止槽底受水浸泡。沟槽两侧的临时堆土，不应影响周围建筑物、各种管线和其它设施的安全：不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且交底单位河南六建建筑集团有限公司接收单位交底人接收人 施工技术交底记录工程名称洛阳新区开拓大道跨伊河桥梁分部工程排水工程分项工程名称雨污水管道交底内容：不得妨碍其正常使用．人工开挖沟槽时，堆土高度不宜超过5m，且距槽口边缘不宜小于0．8m。2.3地基处理（1）管道基础下层采用粒径5-40mm碎石垫层150mm厚，密实度达到90%。（20管道基础上层采用50mm厚中粗砂垫层。（3）复检高程，使得管道设计坡度。2.4铺设管节（1）管道槽底平基要符合设计要求，同时对管材也要进行检查尤其是管口尺寸。（2）下管应以施工安全、操作方便为原则，保证安全和施工质量。不得与槽壁支撑及槽下的管道相互碰撞，沟内运管不得扰动天然地基。（3）稳管必须保证管道的设计高程和平面中线位置的准确性，二者必须符合设计要求，稳管时，应从井位或一端逐节依次进行，稳管必须支实，安装直顺。（4）安管前应将管道内部清扫干净，对管道中心线的控制可采用中线法或交底单位河南六建建筑集团有限公司接收单位交底人接收人 施工技术交底记录工程名称洛阳新区开拓大道跨伊河桥梁分部工程排水工程分项工程名称雨污水管道交底内容：边线法，边线的高度应与管子中心高度一致，其位置以距管外皮10mm为宜。2.5管道接口（1）接口工序是保证工程质量的关键，特别是闭水试验，接口施工人员必须是熟练工人且必须按照规程认真操作，对每个接口应编号、记录质量情况，以便检查。雨天不能进行接口施工。（2）接口材料选用双橡胶圈接口。(3)管道连接前，应确认橡胶密封件安放位置及配套完好，二根管材端面中心轴对齐.(4)接口时，先将管材承插口配合面清理干净，然后涂上润滑剂。(5)采用管道卡环和手板前芦将管道接口安装就位.(6)复接管道高程和中心线.2.6检查井、雨水口砌筑（1）砌井施工时，必须按照设计图纸和标准图要求精心砌筑，并应根据现场的具体情况制定安全技术措施方案。交底单位河南六建建筑集团有限公司接收单位交底人接收人 施工技术交底记录工程名称洛阳新区开拓大道跨伊河桥梁分部工程排水工程分项工程名称雨污水管道交底内容：（2）砌井时，须按照设计要求和施工技术规范砌筑，不得砌干砖，不得有竖向通缝，操作时不准站在井墙上砌筑、勾缝、检查井筒粉刷和清理墙面等工作。（3）水泥砂浆配料要准确，砖与砖之间砂浆要饱满，不得有漏浆现象。（4）爬梯应安砌牢固，垂直和水平间距应符合设计要求，应满足养护工的使用方便与安全。（5）水泥砌浆抹面，砂浆与砖应粘结紧密牢固，不得有空洞及裂纹现象。（6）圆形检查井外侧、三角地带，须先铺砂浆后砌半头砖，然后再用砂浆将空隙填满。2.7闭水试验：（1）雨水管道回填土前要用闭水法进行严密性试验，雨水管道闭水试验的范围为雨水管道长度的1/3，具体部位由现场监理工程师决定。（2）应把试验的下游管口和上游管口封堵坚固，不得渗水。（3）试验水头应以试验段上游管内顶2米计。（4）闭水试验合格条件：①管道的外观不得有漏水现象。交底单位河南六建建筑集团有限公司接收单位交底人接收人 施工技术交底记录工程名称洛阳新区开拓大道跨伊河桥梁分部工程排水工程分项工程名称雨污水管道交底内容：②实测的渗水量不大于允许渗水量。2.9基槽分层回填（1）雨水管道施工完毕，闭水试验合格后，沟槽应及时回填，沟槽内砖、石等杂物应都清除干净。（2）回填土的含水量，必须控制在实验室下达的最佳含水量附近，回填土采用中粗砂。（3）回填土应分层夯实，每层虚铺厚度不大于25cm，回填前应做好每层压实度的标记，不得漏层回填。（4）管道两侧和管顶以上50cm范围内的回填应由沟槽两侧对称运入槽内，不得集中推入管道两侧，压实面的高差不应超过250mm。（5）分段回填时，相邻段的接茬呈阶梯形，且不得漏夯，特别是检查井周围。（6）管道胸腔部位压实不小于95%，管顶以上25cm范围内回填土的压实不小于87%（要求用木夯），管顶25cm以上至地面压实不小于90%，其它部位回填土压实度不小于90%，压实度不合格者，需采取措施处理。每层回填后需报监理验收并抽检压实度，合格后方可进行下层回填。交底单位河南六建建筑集团有限公司接收单位交底人接收人'
