技术交底记录(土方分项—机械挖土)

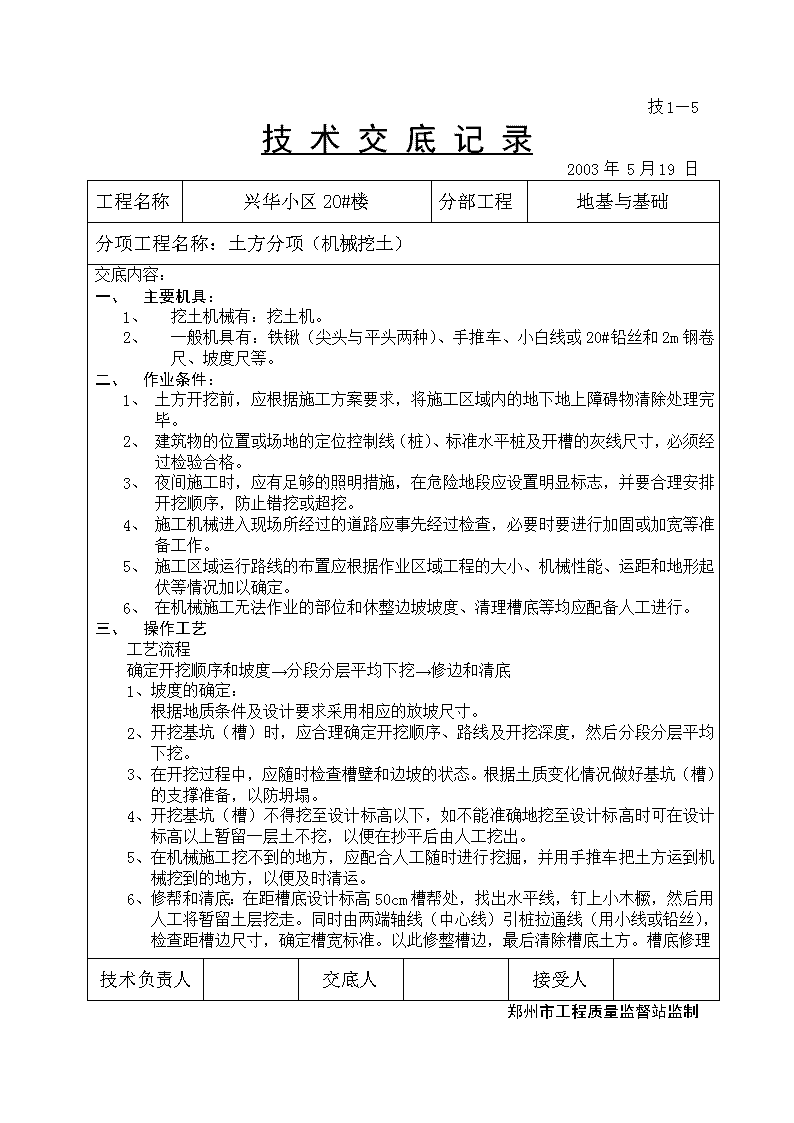

'技1—5技术交底记录2003年5月19日工程名称兴华小区20#楼分部工程地基与基础分项工程名称：土方分项（机械挖土）交底内容：一、主要机具：1、挖土机械有：挖土机。2、一般机具有：铁锹（尖头与平头两种）、手推车、小白线或20#铅丝和2m钢卷尺、坡度尺等。二、作业条件：1、土方开挖前，应根据施工方案要求，将施工区域内的地下地上障碍物清除处理完毕。2、建筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格。3、夜间施工时，应有足够的照明措施，在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。4、施工机械进入现场所经过的道路应事先经过检查，必要时要进行加固或加宽等准备工作。5、施工区域运行路线的布置应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。6、在机械施工无法作业的部位和休整边坡坡度、清理槽底等均应配备人工进行。三、操作工艺工艺流程确定开挖顺序和坡度→分段分层平均下挖→修边和清底1、坡度的确定：根据地质条件及设计要求采用相应的放坡尺寸。2、开挖基坑（槽）时，应合理确定开挖顺序、路线及开挖深度，然后分段分层平均下挖。3、在开挖过程中，应随时检查槽壁和边坡的状态。根据土质变化情况做好基坑（槽）的支撑准备，以防坍塌。4、开挖基坑（槽）不得挖至设计标高以下，如不能准确地挖至设计标高时可在设计标高以上暂留一层土不挖，以便在抄平后由人工挖出。5、在机械施工挖不到的地方，应配合人工随时进行挖掘，并用手推车把土方运到机械挖到的地方，以便及时清运。6、修帮和清底：在距槽底设计标高50cm槽帮处，找出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准。以此修整槽边，最后清除槽底土方。槽底修理技术负责人交底人接受人郑州市工程质量监督站监制 技1—5技术交底记录2003年5月19日工程名称兴华小区20#楼分部工程地基与基础分项工程名称：土方分项（机械挖土）交底内容：铲平后进行质量检查验收。1、开挖基坑（槽）的土方，在现场有条件堆放时，一定要留足回填用的好土；多余的土方，应一次动走，避免二次搬运。四、质量标准土方开挖质量检验标准项序项目允许偏差或允许值检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100—经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。五、成品保护1、对定位标准桩、轴线引桩、标准水准点、龙门板等，挖动上时不得碰撞，也不得在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点应定期复测和检查是否正确。2、土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉和变形，必要时应与设计单位或建设单位协商采取防护措施，并在施工中进行沉降或位移观测。3、施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质，地震部门设置的长期观测技术负责人交底人接受人 郑州市工程质量监督站监制技1—5技术交底记录2003年5月19日工程名称兴华小区20#楼分部工程地基与基础分项工程名称：土方分项（机械挖土）交底内容：点等，应加以保护。在敷设有关地上或地下管线、电缆的地段进行土方施工时，应事先取得管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。六、应注意的质量问题：1、基底超挖：开挖基坑（槽）不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位的同意。2、基底未保护：基坑（槽）开挖后应尽量减少对基土的扰动。如遇到基础不能及时施工时，可在基底标高以上预留30cm土层开挖，待做基础时再挖。3、施工顺序不合理：应严格按施工方案规定的施工顺序进行开挖土方，应注意先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。4、开挖尺寸不足，边坡过陡：基坑（槽）或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度。如排水设施、支撑结构等所需宽度。技术负责人交底人接受人 郑州市工程质量监督站监制'
