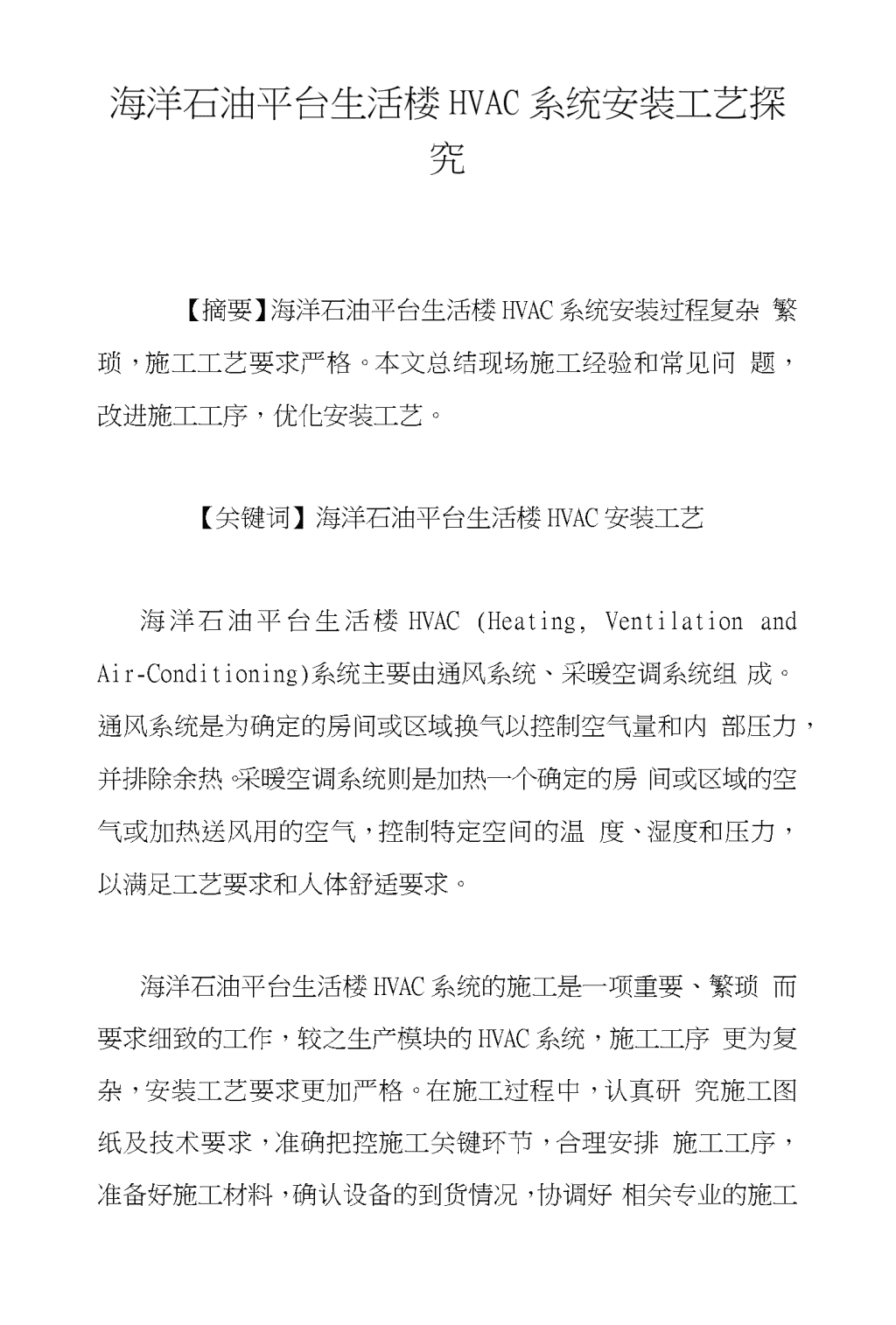

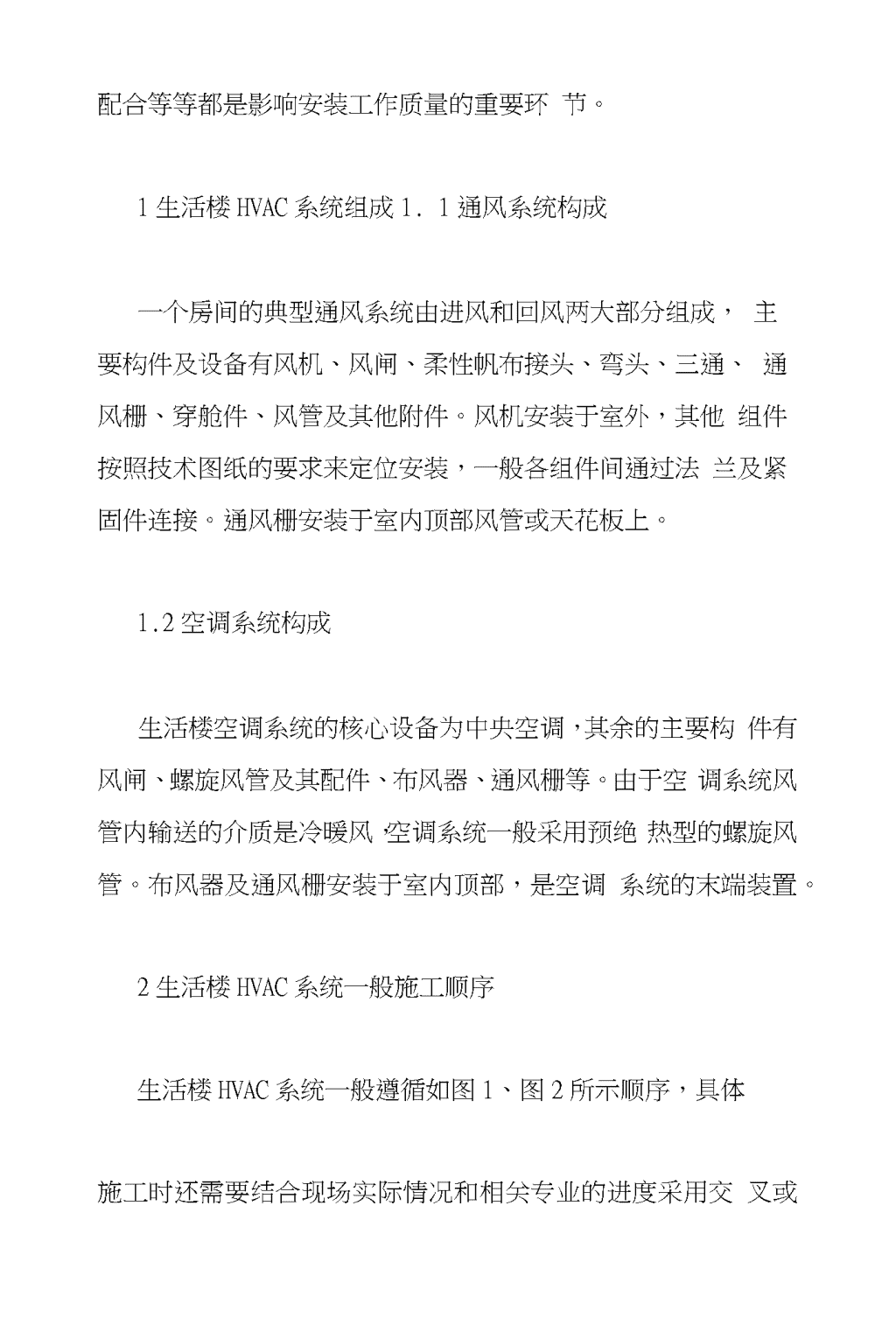

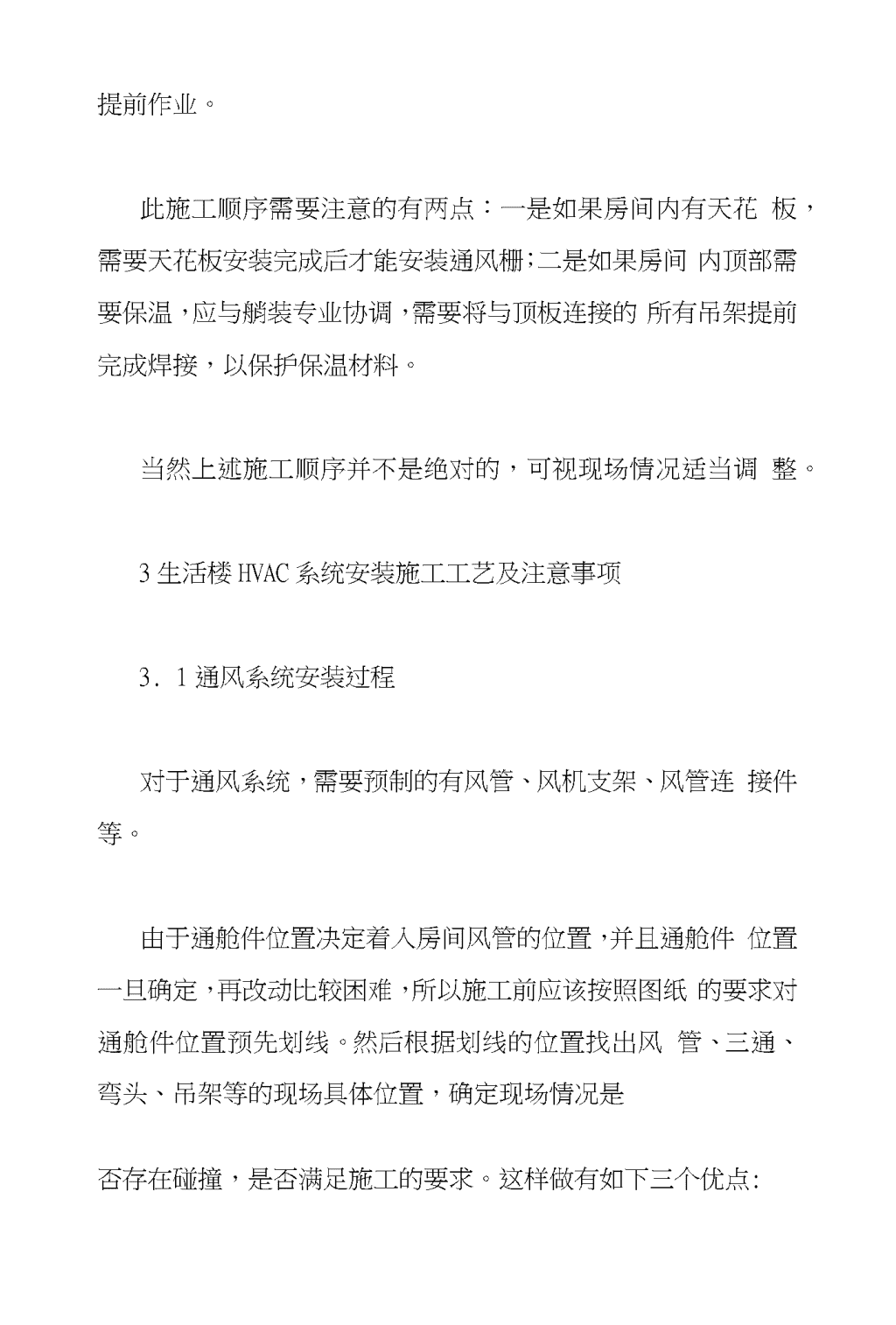

'海洋石油平台生活楼HVAC系统安装工艺探究【摘要】海洋石油平台生活楼HVAC系统安装过程复杂繁琐,施工工艺要求严格。本文总结现场施工经验和常见问题,改进施工工序,优化安装工艺。【关键词】海洋石油平台生活楼HVAC安装工艺海洋石油平台生活楼HVAC(Heating,VentilationandAir-Conditioning)系统主要由通风系统、采暖空调系统组成。通风系统是为确定的房间或区域换气以控制空气量和内部压力,并排除余热。采暖空调系统则是加热一个确定的房间或区域的空气或加热送风用的空气,控制特定空间的温度、湿度和压力,以满足工艺要求和人体舒适要求。海洋石油平台生活楼HVAC系统的施工是一项重要、繁琐而要求细致的工作,较之生产模块的HVAC系统,施工工序更为复杂,安装工艺要求更加严格。在施工过程中,认真研究施工图纸及技术要求,准确把控施工关键环节,合理安排施工工序,准备好施工材料,确认设备的到货情况,协调好 相关专业的施工配合等等都是影响安装工作质量的重要环节。1生活楼HVAC系统组成1.1通风系统构成一个房间的典型通风系统由进风和回风两大部分组成,主要构件及设备有风机、风闸、柔性帆布接头、弯头、三通、通风栅、穿舱件、风管及其他附件。风机安装于室外,其他组件按照技术图纸的要求来定位安装,一般各组件间通过法兰及紧固件连接。通风栅安装于室内顶部风管或天花板上。1.2空调系统构成生活楼空调系统的核心设备为中央空调,其余的主要构件有风闸、螺旋风管及其配件、布风器、通风栅等。由于空调系统风管内输送的介质是冷暖风,空调系统一般采用预绝热型的螺旋风管。布风器及通风栅安装于室内顶部,是空调系统的末端装置。2生活楼HVAC系统一般施工顺序生活楼HVAC系统一般遵循如图1、图2所示顺序,具体施工时还需要结合现场实际情况和相关专业的进度采用交 叉或提前作业。此施工顺序需要注意的有两点:一是如果房间内有天花板,需要天花板安装完成后才能安装通风栅;二是如果房间内顶部需要保温,应与艄装专业协调,需要将与顶板连接的所有吊架提前完成焊接,以保护保温材料。当然上述施工顺序并不是绝对的,可视现场情况适当调整。3生活楼HVAC系统安装施工工艺及注意事项3.1通风系统安装过程对于通风系统,需要预制的有风管、风机支架、风管连接件等。由于通舱件位置决定着入房间风管的位置,并且通舱件位置一旦确定,再改动比较困难,所以施工前应该按照图纸的要求对通舱件位置预先划线。然后根据划线的位置找出风管、三通、弯头、吊架等的现场具体位置,确定现场情况是否存在碰撞,是否满足施工的要求。这样做有如下三个优点: (1)可以预先发现问题(检查是否有碰撞情况),及时反馈,优化施工工序;(2)可以及时掌握现场情况,确保施工条件;(3)根据划线情况,可以确认预制件是否合适。完成通舱件安装后,随后进行与通舱件相连接的风闸的安装。风闸安装时应特别注意安装方向须与风的流向一致。在安装风闸同时,室外风管的安装也已具备了条件,可以同时进行施工。上述工作完成后,即可开始室内风管的安装工作。对于较短的通风管,可先在地面上组装完成后,再整体到平台上安装。对于较长的室内风管,则可以分成几段后,再到平台上分别完成最终安装。需要注意的是,在安装风管的同时,要按照技术图纸的要求排布安装风管吊架,避免风管安装后无吊架支撑,从而产生风管变形。室外风管安装完成后,即可开始风机的安装。首先安装风机支架,然后将风机紧固于支架上。支架上的安装孔一般是现场配钻,以免孔不对中。风机安装完成后,接下来是安装帆布接头。帆布接头应 该按照现场实地测量的尺寸进行预制,避免提前预制的接头尺寸不合适。随着室内风管和房间天花板的安装完成,通风栅具备了安装条件。安装之前,先将安装位置处的天花板开孔,然后采用自攻螺钉紧固于天花板上,要求牢固可靠。'
