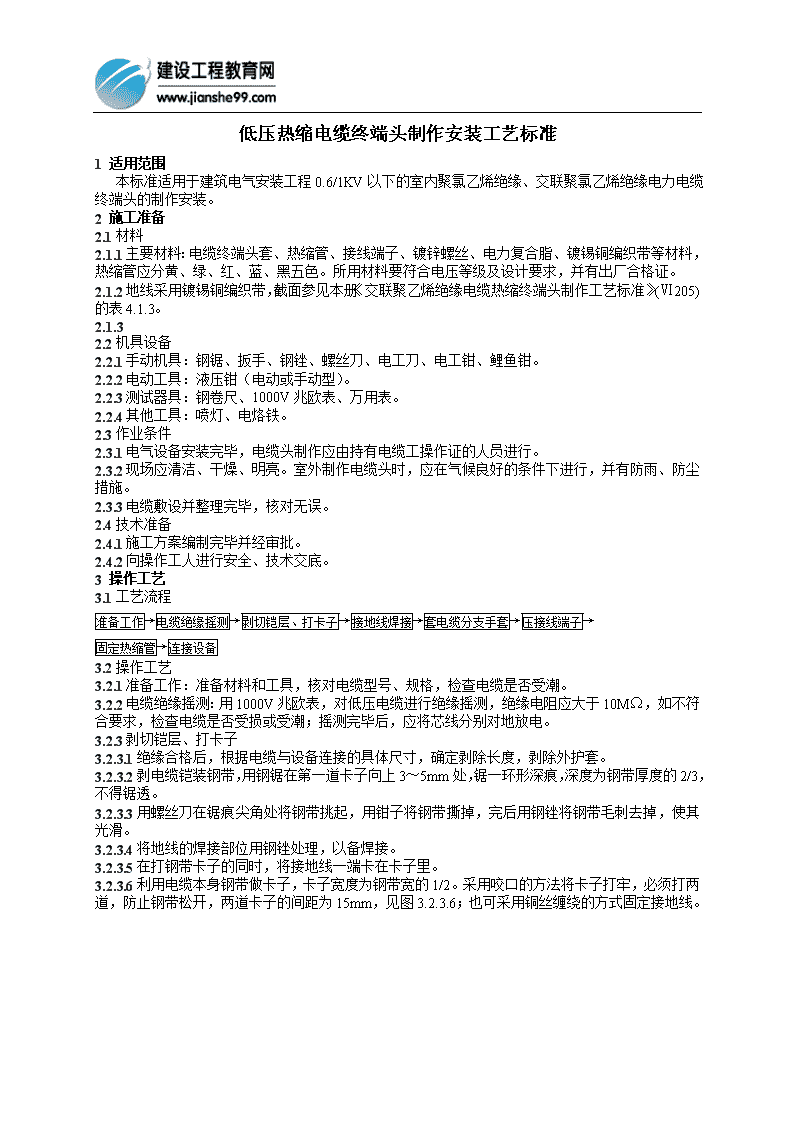

低压热缩电缆终端头制作安装工艺标准(ⅵ209)

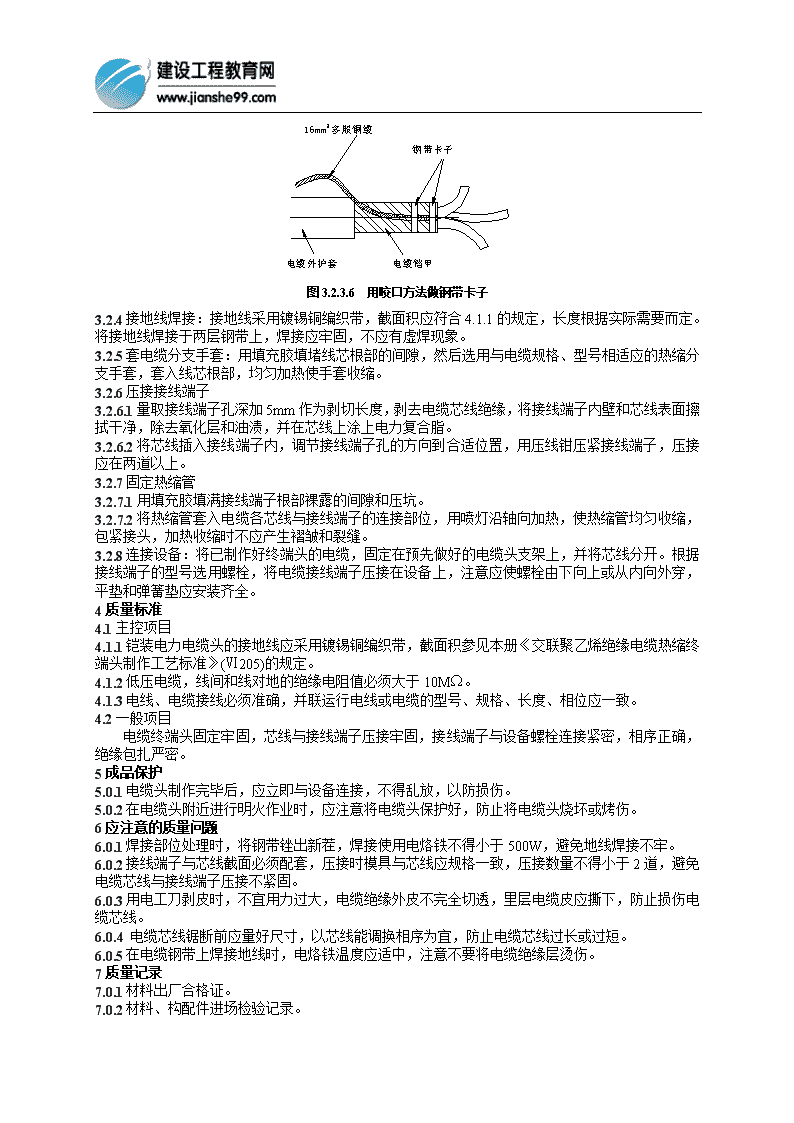

'低压热缩电缆终端头制作安装工艺标准1适用范围本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。2施工准备2.1材料2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。所用材料要符合电压等级及设计要求，并有出厂合格证。2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)的表4.1.3。2.1.32.2机具设备2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。2.2.2电动工具：液压钳（电动或手动型）。2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。2.2.4其他工具：喷灯、电烙铁。2.3作业条件2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。2.3.2现场应清洁、干燥、明亮。室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。2.3.3电缆敷设并整理完毕，核对无误。2.4技术准备2.4.1施工方案编制完毕并经审批。2.4.2向操作工人进行安全、技术交底。3操作工艺3.1工艺流程准备工作→电缆绝缘摇测→剥切铠层、打卡子→接地线焊接→套电缆分支手套→压接线端子→固定热缩管→连接设备3.2操作工艺3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10MΩ，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。3.2.3剥切铠层、打卡子3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。3.2.3.4将地线的焊接部位用钢锉处理，以备焊接。3.2.3.5在打钢带卡子的同时，将接地线一端卡在卡子里。3.2.3.6利用电缆本身钢带做卡子，卡子宽度为钢带宽的1/2。采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm，见图3.2.3.6；也可采用铜丝缠绕的方式固定接地线。 图3.2.3.6用咬口方法做钢带卡子3.2.4接地线焊接：接地线采用镀锡铜编织带，截面积应符合4.1.1的规定，长度根据实际需要而定。将接地线焊接于两层钢带上，焊接应牢固，不应有虚焊现象。3.2.5套电缆分支手套：用填充胶填堵线芯根部的间隙，然后选用与电缆规格、型号相适应的热缩分支手套，套入线芯根部，均匀加热使手套收缩。3.2.6压接接线端子3.2.6.1量取接线端子孔深加5mm作为剥切长度，剥去电缆芯线绝缘，将接线端子内壁和芯线表面擦拭干净，除去氧化层和油渍，并在芯线上涂上电力复合脂。3.2.6.2将芯线插入接线端子内，调节接线端子孔的方向到合适位置，用压线钳压紧接线端子，压接应在两道以上。3.2.7固定热缩管3.2.7.1用填充胶填满接线端子根部裸露的间隙和压坑。3.2.7.2将热缩管套入电缆各芯线与接线端子的连接部位，用喷灯沿轴向加热，使热缩管均匀收缩，包紧接头，加热收缩时不应产生褶皱和裂缝。3.2.8连接设备：将已制作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。根据接线端子的型号选用螺栓，将电缆接线端子压接在设备上，注意应使螺栓由下向上或从内向外穿，平垫和弹簧垫应安装齐全。4质量标准4.1主控项目4.1.1铠装电力电缆头的接地线应采用镀锡铜编织带，截面积参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)的规定。4.1.2低压电缆，线间和线对地的绝缘电阻值必须大于10MΩ。4.1.3电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。4.2一般项目电缆终端头固定牢固，芯线与接线端子压接牢固，接线端子与设备螺栓连接紧密，相序正确，绝缘包扎严密。5成品保护5.0.1电缆头制作完毕后，应立即与设备连接，不得乱放，以防损伤。5.0.2在电缆头附近进行明火作业时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。6应注意的质量问题6.0.1焊接部位处理时，将钢带锉出新茬，焊接使用电烙铁不得小于500W，避免地线焊接不牢。6.0.2接线端子与芯线截面必须配套，压接时模具与芯线应规格一致，压接数量不得小于2道，避免电缆芯线与接线端子压接不紧固。6.0.3用电工刀剥皮时，不宜用力过大，电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤电缆芯线。6.0.4电缆芯线锯断前应量好尺寸，以芯线能调换相序为宜，防止电缆芯线过长或过短。6.0.5在电缆钢带上焊接地线时，电烙铁温度应适中，注意不要将电缆绝缘层烫伤。7质量记录7.0.1材料出厂合格证。7.0.2材料、构配件进场检验记录。 7.0.3设计变更、工程洽商记录。7.0.4电气绝缘电阻测试记录。7.0.5电缆头制作、接线和线路绝缘测试检验批质量验收记录。8安全、环保措施参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)的相关内容。'
