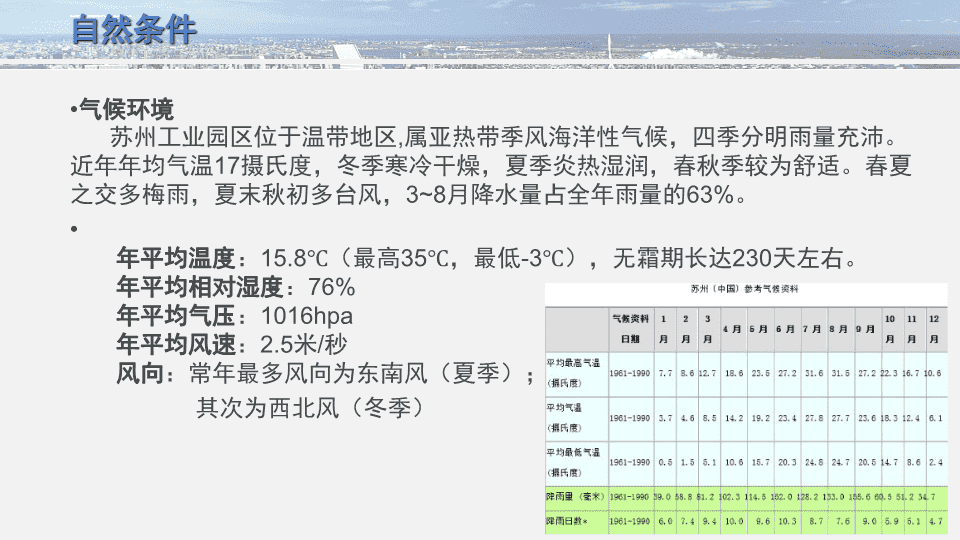

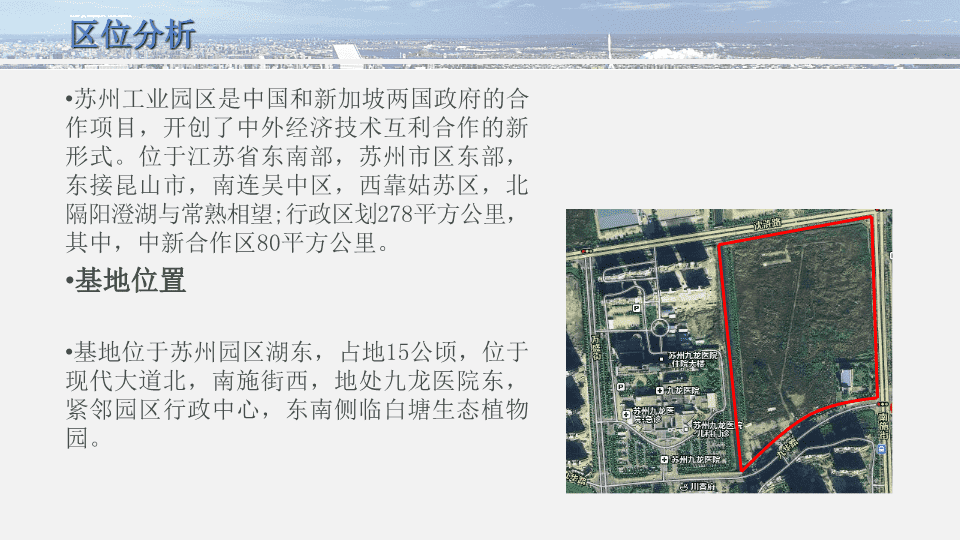

'“技术型主题”景观规划设计 区位分析苏州工业园区是中国和新加坡两国政府的合作项目,开创了中外经济技术互利合作的新形式。位于江苏省东南部,苏州市区东部,东接昆山市,南连吴中区,西靠姑苏区,北隔阳澄湖与常熟相望;行政区划278平方公里,其中,中新合作区80平方公里。基地位置基地位于苏州园区湖东,占地15公顷,位于现代大道北,南施街西,地处九龙医院东,紧邻园区行政中心,东南侧临白塘生态植物园。 自然条件气候环境苏州工业园区位于温带地区,属亚热带季风海洋性气候,四季分明雨量充沛。近年年均气温17摄氏度,冬季寒冷干燥,夏季炎热湿润,春秋季较为舒适。春夏之交多梅雨,夏末秋初多台风,3~8月降水量占全年雨量的63%。年平均温度:15.8℃(最高35℃,最低-3℃),无霜期长达230天左右。年平均相对湿度:76%年平均气压:1016hpa年平均风速:2.5米/秒风向:常年最多风向为东南风(夏季);其次为西北风(冬季) 水文环境地质条件水是苏州优美典雅环境的灵魂,是苏州舒适宜人生活源泉。苏州80%水体达到二类以上。太湖(2,425平方公里)位于苏州市以西15公里,它汇集了江苏南部、浙江北部、安徽南部的水流,并由多条河道将水注入长江和大海,五千年前这里还是东海,所以在苏州境内有众多的湖泊、河流和水道与太湖连接。这种纵横交错的河道网络有助于灌溉和运输,同时也能调节长江和太湖的水量和水位。这些风景怡人的水道和湖泊,也使苏州成为众所皆知的“东方威尼斯”。地质条件苏州属冲积湖平原地质区及基岩山丘工程地质区,除表层土层经人类活动而堆积外,其余均为第四纪沉积层,坡度平缓,一般呈水平成层、交互层或夹层,较有规律。苏州属无地震区,历史上从无地震、台风和其它重大自然灾害的记载。地质特点表现为:地势平整,地质较硬,地耐力较强。区内土地承载力为每平方米20吨以上,土质以粘土为主。 季风风向夏季季风风向——东南风冬季季风风向——西北风 历史文脉苏州工业园区的定位首先是海派风格的“洋苏州”。在建设发展过程中,如何把握好古城文脉和现代化风格之间的平衡关系,是园区一直在思考的问题。在规划建设现代化、国际化城区的同时,园区尽力传承历史,延续苏州文脉。 周边环境翡翠国际一期住宅罗杰斯科技公司九龙医院白塘植物生态公园 周边用地分析居住用地旅游用地科技用地医疗用地 交通分析车流人流基地东侧的南诗街和北侧的西沈浒路作为双向车道车流量较多。周围的轨道交通:轨道交通一号、轨道交通三号线公交路线:1号、16路、110路、206路、208路 案例分析苏州浒墅关住宅基地优势:本案位于苏州浒墅关经济开发区。这一地区具有悠久的历史人文资源,山清水秀,风光优美。区内的阳山丰富素有“吴中普陀”之美誉,有兰风寺、凤凰寺、文殊寺等人文景观,2009年,阳山被批准为“江苏大阳山国家森林公园”。同时,基地东侧有河道直接连通在建中的凤凰湖,地块可利用的景观资源丰富。为未来吸引园区高素质人群的入住提供了良好的地理条件。基地劣势:周边现有商业配套服务不足,距离开发成熟尚需时日,项目分期与品质定位难度较高。对策:规划原则:营造花园社区强化地域特色规划策略:最大化实现人车分流,用慢行系统替代传统道路划分组团建筑原则:风格多样,多种规格的户型 1.规划概念一轴核心景观轴串联两地块,移步换景曲径通幽两带纵横向景观走道联系起地块的景观结点两区核心景观带将本案划分为两区:联排别墅区和公寓区四中心一个景观中心、一个社交中心,两个活动中心2.分区概念整个地块分为两个区域,公寓区和别墅区,各自特点明确,私密性高。高层小户型公寓沿地块北侧布置,大户型公寓组团西向15度,享有西向的阳山景观,联排别墅沿中央核心景观轴布置,低层的联排别墅在最南边,使得整个地块从南到北有良好的日照,创造临水而居的水乡氛围。 景观设计–生态、雨水循环利用两个区域以水景和大规模生态绿地为主要景观要素。景观设计刻意打造一个绿色的生态居住区,利用雨水的收集、净化而建立起来的美丽的人工湿地小公园遍布在中央绿地中。在通过植物的生态净化和生态砾石坝的过滤,在促进生物多样性的同时,为小区内人们的休憩活动提供了多种性格的场所,也为东侧周边的河道提供天然的生态过滤网。 【荷兰:W.I.N.D.智能家居住宅】UNStudio在荷兰完工了一栋叫做W.I.N.D.的智能家居住宅,将只出现在世界博览会和科幻小所里的智能“未来之家”呈现给大家。信息技术支持的一体化家居系统能够便利,安全,节能的实现自动化和交互应用。当代的智能家居不仅实现远程控制加点,也不仅仅以零耗能为目标选择设备和建材,它还要适应当今变化的生活模式。挑战就在与系统的灵活性,可持续性以及自动化程度。为此,在这个位于荷兰北部郊区靠近大海的项目中有一个可以被灵活布局的平面系统,能够适应功能上的多样性,提供储藏,工作,娱乐等多种选择,适应家庭不同的生活方式和未来变化的生活方式。同时其利用周围林地避开大风,并向前后两端开放视野,融入景观。 是由UNStudio设计的荷兰农村智能住宅,名为“W.I.N.D.住宅”,坐落于荷兰村庄小区。该项目贯彻了可持续发展的设计理念,同时具有灵活可变的内部空间。该设计与周边环境协调,生活区的布局可享有欣赏户外景观的最佳场所。建筑四个立面均向内凹进,创建了四个如花般般的翼楼。这些墙面凹陷,使彼此之间保持视觉联系,并在建筑中央交汇。建筑的垂直空间布局原远离中心,并进行错层布局,一个开放式楼梯联系室内前后两座翼楼。建筑使用了综合自动化系统,能集中控制电气网络,包括太阳能板和机械设施。住宅还设有中央气/水泵、机械通风设备以及太阳能光伏板等。落地玻璃幕墙采用了涂层玻璃,有助隔绝多余光线,降低室内热能。 吸纳景观工作室和睡眠区朝向后方的树林,拥有私密的视野,生活区朝向开阔的田园景观。房屋的前后两侧为玻璃,左右两侧则不透明。顺应着地形,房屋分成了一高一低的前后两部分。生活区在前,较高;睡眠区在后,较低。每部分都有双层,相互之间形成错层,通过楼梯相联系。结合曲线墙体造型,建筑的平面看上去像是四朵花瓣的花朵。四个花瓣中心的交通区域不仅提供人行互通,也实现了视觉互通。建筑内外交互良好且内部之间关系明晰同时又是一个整体。离心式循环建筑中心开放的楼梯交通空间联系四个“花瓣”---以错层的形式。当人们行走在楼梯上时,迂回之中可以前前后后,上上下下的看到周围的广阔景观。入口在坡下,那里有车库和多功能室。人们通过楼楼先到达儿童卧室和音乐室,再往上攀爬,是主要起居室和厨房。在生活区的二层是包含土耳其浴室的主卧以及客房。顶层,则是可以瞭望田野景观的屋顶露台。 自动化及能源管理整个房屋实现了全自动的电器系统,太阳能监管系统也包含其中。所有的一切通过起居室的中央触摸屏和每间客房的分散设备共同控制。除了太阳能外,房屋还积极利用中央热控系统的废热。外部特殊涂层玻璃保护用户隐私,阻隔多余光线进入但不影响用户观赏景观。墙壁和天花板内含有的天然粘土成分有助于营造健康室内环境。外表皮为木材。 【万达】日本景观排水沟的精细化设计解析商业环境中的景观元素按照商业空间氛围营造的重要性分为三级。第一级为装饰型,即以装饰性为主的景观元素,其往往是城市建筑物的第二名片,如城市空间艺术品、雕塑等;第二级为混合型,即功能和装饰性并重的景观元素,如铺装、座椅、树池、树箱花钵等;第三级为功能型,即以功能性为主,其装饰性需与环境融合,不宜过分突出,如排水沟、围栏、栏杆扶手、装饰井盖、树池篦子、隔离墩等。上述中的第三级纯功能性景观元素一般不太被人注意,但它们却是景观设计不可或缺的重要单项,其细节设计的好坏是项目品质表现的重要元素之一,此单项在以往设计中往往不被重视,在对日本商业环境的考察中,这些第三级景观元素给笔者留下了很深的印象,以下就以排水沟为例,对其功能设计、成本控制、人性化细节以及在万达广场中的实施情况进行解析和探讨。 纯功能型的景观元素也是良好的环境装饰空间界定,强化场所感当地面铺装材料颜色相同时,利用排水沟界定空间,并结合花池座椅、建筑等元素划分空间,进一步强化区域场所感。铺装分界,区分不同的功能区域利用排水沟位置的特殊性,作为不同铺装材质或拼花的分界变化线,同时还起到了不同功能分区的划分和警示作用。铺装装饰,并有一定的导向作用利用排水沟或排水口的直线和点阵特点,以点线结合的形式,起到一定导向和强调作用。 排水沟的样式设计与成本控制是密不可分的按照商业区域对品质的不同要求,决定了排水沟的样式,从而做到了对成本的良好控制。以下按照位置和功能进行分类分析。地面排水主沟位置:地面主人流区,多为通行空间,人流较多分类:地面排水主沟样式:暗沟,一般采用装饰性侧排式沟盖板,且样式统一。材料:不锈钢,用材质地坚固耐久,施工质量高,排水沟按照市政标准模块统一加工避免因施工单位不同,而影响施工质量。地面排水辅沟或集水口位置:地面非主人流区,多为休闲空间,人流较少,人行速度较慢分类:地面排水辅沟或集水口。样式:一般采用全排式沟盖板,样式规格根据场地功能单独设计。材料:不锈钢和铸铁,一般需开模加工制作。 屋面排水主沟位置:上人屋面,人流较多分类:屋面排水主沟样式:暗沟,一般采用全排式沟盖板材料:不锈钢和铸铁屋面排水辅沟位置:上人屋面,人流较少分类:屋面排水辅沟样式:明沟无盖板,局部采用全排式沟盖板材料:沟体为混凝土成本控制与排水沟样式统计表通过以上表格可以看出,日本景观设计在控制造价时按照功能区域、人流大小确定排水沟的样式。分类样式A样式B1、沟体明沟暗沟2、沟盖板全排式盖板测试排装饰性盖板与成本关系低高 人性化的细节设计无处不在排水沟细节设计充分考虑人性化,大大增加了人行的舒适度,且材料施工工艺细致,效果品质非常好,以下举出一些范例以供参考。1、上人屋面通道边界的排水沟一般采用明沟,增设局部盖板主要以增加人行舒适度和避免安全隐患为主,通常有以下几种方式:1)增设盖板的材料色彩均与其环境主调相同。如与人行通道或休息区交叉时,则采用全排式沟盖板覆盖沟体使人行顺畅,如集水检修井口超出明沟范围,也会增设盖板,避免造成安全隐患,且细部设计考虑安装的稳固性和材料耐久性。2)增设盖板的材料色彩既与环境主调相同,又有警示作用。屋面道路转角处的明沟增设沟盖板,并用特殊色彩进行装饰,保证人行安全,起到提示作用。 2、台阶排水沟设置在边侧,台阶踏面不易有积水,且沟宽适宜,行人不易绊脚。3、排水沟规格设计模数与地砖相同,施工设计相辅相成,施工能做到精确的模砖对缝。4、排水沟位置选择以不影响场地的整体效果为宜,如沿旗廊柱子内侧布置排水沟。5、排水沟检查井位置选择设置在边角隐蔽位置,不破坏排水沟的整体美感。6、排水沟各种接口处理应特殊设计及定制。如地面主沟与辅沟接口处理采用异形加工制品,施工细致。如利用地面辅沟,使建筑落水管与地面主沟相连。7、其他排水设施的细节设计:1)建筑散水:采用下凹式设计,利于幕墙雨水快速汇集,底部铺砌透水材料,满足绿建标准,底部管沟与排水沟相连,可加速雨水排放。2)集水口:雨水篦子做工精致,有螺丝固定,便于后期维护,不易损坏和丢失。3)花池溢水口:立体式种植池,雨水无法快速渗漏时,会从种植池顶部溢出,污染池壁,设溢水口可规避此问题,此细节设计既美观又精致。'
