河湖生态护岸工程技术导则

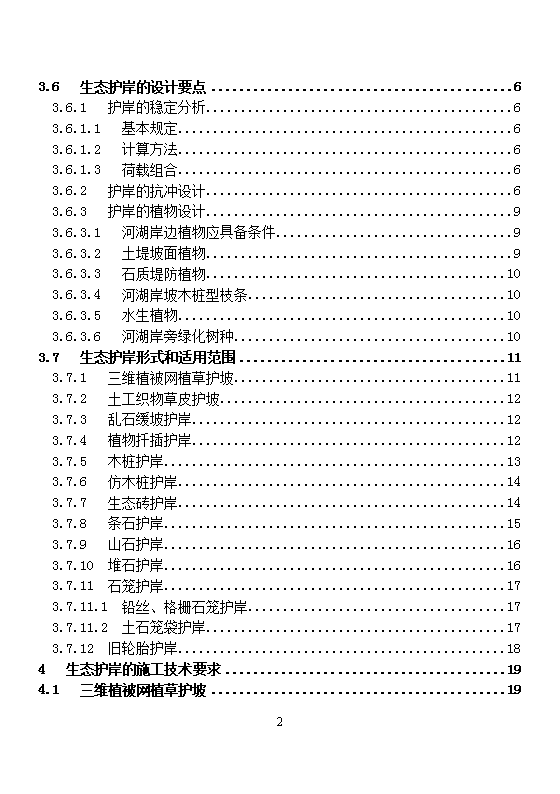

'目录1总则12术语及符号23基本规定33.1护岸的定义33.1.1护岸33.1.2护岸工程33.2传统的护岸形式33.2.1坡式护岸33.2.2坝式护岸33.2.3墙式护岸33.2.4复合护岸33.3生态护岸的定义43.3.1生态护岸43.3.2传统护岸的弊端43.3.3护岸的生态修复43.4生态护岸的作用43.4.1滞洪补枯、调节水位43.4.2增强水体的自净作用43.4.3促进河流生物过程43.5生态护岸的设计原则53.5.1恢复自然河流的形状，形成自然环境53.5.2保留原则53.5.3尽量采用自然工法53.5.4尽量采用天然建筑材料和有效的传统工艺53.5.5尽量减少或取消直墙，提倡缓坡53.5.6利用生态护岸，保护和创造水边的自然景观53.5.7保护水域空间的生物多样性642 3.6生态护岸的设计要点63.6.1护岸的稳定分析63.6.1.1基本规定63.6.1.2计算方法63.6.1.3荷载组合63.6.2护岸的抗冲设计63.6.3护岸的植物设计93.6.3.1河湖岸边植物应具备条件93.6.3.2土堤坡面植物93.6.3.3石质堤防植物103.6.3.4河湖岸坡木桩型枝条103.6.3.5水生植物103.6.3.6河湖岸旁绿化树种103.7生态护岸形式和适用范围113.7.1三维植被网植草护坡113.7.2土工织物草皮护坡123.7.3乱石缓坡护岸123.7.4植物扦插护岸123.7.5木桩护岸133.7.6仿木桩护岸143.7.7生态砖护岸143.7.8条石护岸153.7.9山石护岸163.7.10堆石护岸163.7.11石笼护岸173.7.11.1铅丝、格栅石笼护岸173.7.11.2土石笼袋护岸173.7.12旧轮胎护岸184生态护岸的施工技术要求194.1三维植被网植草护坡1942 4.2土工织物草皮护坡护岸194.2.1材料194.2.2运输及储存194.2.3拼接204.2.4铺设204.2.5回填覆盖214.2.6施工要求214.2.6.1植草期选择214.2.6.2坡面处理214.2.6.3播种和覆盖214.2.6.4养护214.2.7质量检查和验收214.2.7.1无纺布的质量检验214.2.7.2无纺布施工期的质量检查和验收214.3乱石缓坡护岸224.4植物扦插护岸224.4.1材料224.4.1.1活体木桩224.4.1.2活体枝条捆224.4.1.3普通木桩224.4.2施工要求234.4.2.1施工准备234.4.2.2活体枝条捆－活体木桩系统的安置扦插234.4.3验收标准244.4.3.1活体枝条捆－活体木桩系统安置扦插工程质量检查244.4.3.2工程验收244.5木桩护岸254.5.1材料254.5.2施工要求254.5.3验收标准2542 4.6预制仿木桩护岸254.6.1材料254.6.2施工要求254.6.3验收标准254.7现浇仿木桩护岸254.7.1材料254.7.2施工要求254.7.3仿木面层施工工艺264.7.3.1仿木面层材料264.7.3.2基面处理264.7.3.3仿木成型264.7.3.4表面处理264.7.4仿木面层验收标准264.7.4.1艺术效果264.7.4.2耐久性264.8生态砖护岸274.8.1材料274.8.1.1砌块274.8.1.2充填材料284.8.1.3反滤材料284.8.2生态砖砌筑284.8.2.1施工准备284.8.2.2生态护坡砖铺设284.8.2.3生态墙壁（鱼巢）砖铺设294.8.3生态砖绿化294.8.3.1生态护坡砖绿化294.8.3.2生态墙壁砖绿化294.8.3.3维护管理304.8.4质量检查和验收304.9条石护岸3142 4.9.1材料314.9.2施工要求314.9.3验收标准314.10山石护岸314.10.1材料314.10.2施工要求324.10.2.1垫层324.10.2.2基础324.10.2.3叠石324.10.2.4反滤层324.10.3验收标准324.10.3.1牢固度324.10.3.2抹缝324.10.3.3景观效果324.11堆石护岸334.11.1材料334.11.2施工要求334.11.3验收标准334.12石笼护岸334.12.1格栅石笼护岸334.12.1.1材料334.12.1.2施工要求344.12.1.3验收标准354.12.2土石笼袋护岸354.12.2.1材料354.12.2.2施工要求364.12.2.3验收标准374.13旧轮胎护岸384.13.1材料384.13.2施工要求3842 4.13.3验收标准385附录396用词说明407条文说明41表4.21无纺布的物理、力学性能指标19表4.81生态砖砌体质量检查方法和标准31表4.122高拉力土工织布材料性能指标35图3.61不同河床土壤的极限流速7图3.62粘性土壤的最大流速容许值7图3.63普通草皮和加筋草皮护坡极限抗冲流速与淹没时间关系8图3.64水陆过渡带的植物配置9图3.71三维网垫植草护坡12图3.72土工织物草皮护坡12图3.73卵石缓坡护岸12图3.74植物扦插护岸13图3.75木桩护岸13图3.76仿木桩护岸14图3.77生态砖护岸15图3.78条石护岸16图3.79山石护岸16图3.710堆石护岸17图3.711铅丝石笼护岸17图3.712土石笼袋护岸18图3.713旧轮胎护岸18图4.121格栅34图4.121铅丝笼网目尺寸3742 1总则242 1术语及符号242 1基本规定1.1护岸的定义1.1.1护岸河湖岸坡和堤防岸坡的防护主要是防止水流和波浪对岸坡基土的冲蚀和淘刷造成的侵蚀、塌岸等现象。堤岸防护应根据防洪规划和河流治导线的要求，并按因势利导的原则，根据具体条件确定工程布局、形式和适宜的材料。1.1.2护岸工程一般是布设在受水流冲刷严重的险工险段，其长度一般应从开始塌岸处至塌岸终止点，并加一定的安全长度。坡式护岸工程一般以枯水位为界分为两部分，枯水位以上称护坡工程，以下称护脚工程。枯水位的标准通常取多年平均最低水位。护岸工程的原则是先护脚后护坡。1.2传统的护岸形式1.2.1坡式护岸坡式护岸，或称平顺护岸，即顺岸坡及坡脚一定范围内覆盖抗冲材料，这种护岸形式对河床边界条件改变和对近岸水流条件的影响均较小，是一种较常采用的形式；1.2.2坝式护岸即修建丁坝，顺坝将水流挑离堤岸，以防止水流、波浪或潮汐对堤岸边坡的冲刷，这种形式多用于游荡性河流的护岸。1.2.3墙式护岸即顺堤岸修筑竖直陡坡式挡墙，这种形式多用于城区河流或海岸防护；1.2.4复合护岸复合形式护岸为护岸与丁坝、墙式与坡式、打桩等相结合的形式。河、湖、库堤岸护坡的传统结构形式有砌石护坡、堆石护坡、现浇或预制混凝土板护坡等，并在其下设置砂砾石垫层。42 1.1生态护岸的定义1.1.1生态护岸是指恢复后的自然河岸或具有自然河岸“可渗透性”的人工护岸。选择生态护岸是河流生态修复的重要措施，其目的是恢复多自然河流。所以生态护岸的设计不仅仅是横断面的设计，它包括河流的侧向、纵向、水陆过渡带、动植物生境的设计。1.1.2传统护岸的弊端采用传统方法对河流进行大规模的改造，使自然河流渠道化、护岸和河床材料硬质化、河流横断面几何规则化。将蜿蜒曲折的天然河流改造成直线或折线型的人工河流、切断地表水与地下水的联系通道、改变深潭、浅滩交错的形势，急流、缓流相间的格局消失，造成了河流生态系统的胁迫，导致河流生态系统的不同程度的退化，从而使河流生态资源、自然景观等多方面功能的丧失。1.1.3护岸的生态修复一些发达国家开始小规模拆除刚性岸墙，恢复河道的岔流、子渠、透水的河床、生态护岸和水陆过渡植物网络系统，更好的处理洪水与生态修复的关系。利用生态护岸来抵御、削弱和利用洪水，使主流与岔流沟通，增加河流的侧向联通性。因为河流形态多样性是维持河流生物群落多样性的基础，能为植物、动物恢复生存条件。1.2生态护岸的作用1.2.1滞洪补枯、调节水位生态护岸采用自然材料，形成一种“可渗性”的界面。丰水期，河水向堤岸外的地下水层渗透储存，缓解洪灾；枯水期，地下水通过堤岸反渗入河，起着滞洪补枯、调节水位的作用。另外，生态护岸上的大量植被也有涵蓄水份的作用。1.2.2增强水体的自净作用河流生态系统通过食物链过程消减有机污染物，从而增强水体自净作用，改善河流水质；另外，生态河堤修建的各种鱼巢、鱼道，造成的不同流速带，形成水的紊流，使空气中的氧溶入水中，促进水体净化。1.2.3促进河流生物过程42 生态护岸把滨水区植被与堤内植被连成一体，构成一个完整的河流生态系统；生态护岸的坡脚护底具有高孔隙率、多鱼类巢穴、多生物生长带、多流速变化，为鱼类等水生动物和两栖类动物提供了栖息、繁衍和避难场所；生态河堤繁茂的绿树草丛不仅为陆上昆虫、鸟类等提供了觅食、繁衍的场所，而且浸入水中的柳枝、根系还为鱼类和其它野生动物产卵、幼鱼避难、觅食提供了场所，维持合适的水温，叶子、嫩牙、昆虫等掉入水中，为水中动物提供了食物。形成一个水陆复合型生物共生的生态系统。植被还增加河道两岸的美感。1.1生态护岸的设计原则1.1.1恢复自然河流的形状，形成自然环境如形成弯曲的河道、河岔、缓坡、陡坡、洲岛、急流、浅滩等水深和水面宽度多变的河道断面，恢复和创造水流的多样性。1.1.2保留原则其一保留河流两岸既有植被，这些植物一般为野生乡土植物，能够自我维护。其二保留既有的淤积洲岛、抽水植物、水草堆积、苔藓地等，在河流中这些很难人工创造出来，它们是生物形成的生物生息场所。1.1.3尽量采用自然工法植物也是工程材料，利用乔木和灌木、水生植物的发达根系纤维来固定岸坡，形成“植物加筋土”。即把植物当作结构的一部分，来增加土的抗剪强度，防止坡岸坍塌。1.1.4尽量采用天然建筑材料和有效的传统工艺包括卵石、山石、石笼、木桩、仿木桩等。这些材料纹理和亮度富于变化，综合使用这些材料，结合植物配置，可以营造丰富多彩的水边景观。1.1.5尽量减少或取消直墙，提倡缓坡许多既有城市河道为直墙断面，可以全部或部分拆除这些直墙，改为缓坡，形成水陆过渡带，如此贯通了水与植物间的连续性，便于两栖动物的爬行，形成较好的生态网络。1.1.6利用生态护岸，保护和创造水边的自然景观具有自然特征的环境景观，在季节变化中产生不同的景观效应，进深一步满足人们对景观的审美要求。42 1.1.1保护水域空间的生物多样性生态护岸要为鱼类筑巢穴，为水生动物和两栖类动物提供了栖息、繁衍和避难场所。通过摆放巨石、汀步、丁坝等方法可以形成人工深潭和沙滩。巨石、弯道顶点的大规模深潭不仅是大型鱼类的重要生息场所，也是生活在浅滩的小型鱼类夜间休息的好场所。沙砾堆及其周围的急滩、河床间隙、沙洲上积水坑的位置在洪水季节都会有很大的变化，形成多样的生息环境。汀步、岩石保证了河流纵向的连通性，形成鱼道。1.2生态护岸的设计要点1.2.1护岸的稳定分析1.2.1.1基本规定护岸的稳定计算应按《堤防工程设计规范》中规定的抗滑稳定计算进行。应进行护岸边坡的整体稳定与局部稳定计算。1.2.1.2计算方法（1）护岸的稳定计算方法宜采用《堤防工程设计规范》规范规定的圆弧滑动法或其它可靠的方法。（2）堤身或地基中存在着比较明显的软弱夹层，滑动面很容易在这些软弱层中形成，如堤防中新、老堤接触面，堤基表面的淤泥层等，为能较好的反映这一实际滑动情况，在《堤防工程设计规范》中规定，宜采用改良圆弧法，即复式滑动面法。1.2.1.3荷载组合（1）一般洪水位时，遭遇地震，核算背水坡和临水坡的稳定性。（2）在暴雨下应根据填土的渗透性和堤坡防护措施，核算暴雨或连续长期降雨时堤防边坡的稳定性。1.2.2护岸的抗冲设计42 图3.61不同河床土壤的极限流速图3.62粘性土壤的最大流速容许值42 图3.63普通草皮和加筋草皮护坡极限抗冲流速与淹没时间关系42 1.1.1护岸的植物设计1.1.1.1河湖岸边植物应具备条件（1）根系发达，固坡能力强——可以提供良好的主体，支持与河岸土砂之吸附固着效果。（2）生长快速、树性强健——分孽高，地表覆盖能力强，对污染物的过滤效果好；可以在短时间内达到绿化与河岸边坡稳定效果。（3）耐水浸泡——短期内浸泡于洪水中不致受到伤害或死亡。（4）耐寒、耐旱、耐贫瘠、少病虫害、适应性强、树型洁净——粗放管理，降低养护成本。（5）饵食与蜜源植物——在植物种类可以选择之条件下，尽可能使用饵食与蜜源植物，以增加小动物之食源与栖所。（6）建植完成后，能达到四季景观自然美的效果。图3.64水陆过渡带的植物配置1.1.1.2土堤坡面植物（7）河堤护坡草地无芒雀麦Smoothbromegrass、鸭茅Orchardgrass、苇状羊茅Tallfescue、草地羊茅（Meadowfescue）Festucapratense、扁穗冰草CRESTEDWHEATGRASS、细茎冰草SlenderWheatgrass、中间冰草intermediatewheatgrass、碱茅Puccinellia、猫尾草Timothy、虉草Phlaris、弯叶画眉草WeepingLovegrass、针茅、白三叶Trefoliumrepens、红三叶Trifoliumpratense、百喜草、百慕达草、地毯草、类地毯草等。（8）河堤护坡点缀观赏型草种42 河堤护坡点缀观赏型草种主要由高大禾草类组成，根据具体的人文和自然景观的需要，可在河堤护坡草地上进行组合和点缀形成一定的图案，达到美学效果。狼尾草、芦竹、荻、马蔺。1.1.1.1石质堤防植物攀藤月季、地锦、紫藤、长春藤、金银花、牵牛花等。1.1.1.2河湖岸坡木桩型枝条胡枝子Lespedeza、红豆草Onobrychisviciifolia、竹子、水柳1.1.1.3水生植物水生植物是指长在湿地水域附近的水生及湿生植物，因生长习性不同，依叶片与水面的相对位置及生活习性，一般可以分为挺水、沉水、浮叶、漂浮等四大类型。挺水植物：生长在浅水处，植物挺出水面，根则植生于水底泥土中，水烛、荷花等为其代表。浮水植物：植物无根或根不固着于水底土壤中，因而能漂浮于水面，凤眼莲为其代表。沉水植物：生长在水位较深处，植物完全浸在水中，根固定在土里，水车前为其代表。浮叶植物：植物的根固定在水中泥土，细长的叶柄可随水位涨落而维持叶片漂浮在水面的状态。眼子菜为其代表。水生不仅具有较高的观赏价值，更重要的是它还能吸收水中的污染物，对水体起净化作用，是水体天然的净化器，极具生态价值。栽植水生及湿生植物，以具有改善水质功能的为优先考量，如：浮水植物凤眼莲、水岸边的水烛、莎草、芦苇等湿生植物。其次，种植水生植物是为了营造景观，还应考虑植物的观赏价值。还有，成群落的变化，呈现自然界的演替现象，因此在种植时应考虑所种植物的季节衔接。水芹、臭蒲、矮水葱、三棱草、小三棱草、芦苇、菖蒲、慈菇、千屈菜、水葱、花叶水葱、泽泻、土泽泻、广西水草、泽台草、荆三棱、野慈菇、茭白、香蒲、宽叶蒲、小香蒲、鸭舌草、黑三棱、水蓼、花蓼、红蓼、狐尾草、水竹、水烛、芦竹、花叶芦竹、眼子苇、水罂粟、两栖蓼、金水藻白茅、灯心草、小花灯心草、荇菜、四叶苇、水花生、水萝卜、柳叶、美人蕉（黄小）、美人蕉（红大）、弯富贵竹、直富贵竹、地扶、黄菖蒲、雨久花、野茭白、海芋、扁秆藨草、荻、狼尾草、醴肠、水莎草、新西兰苔草、荷花等。1.1.1.4河湖岸旁绿化树种（1）灌木42 西府海棠、黄刺玫、红花紫薇、地被紫薇、金银木、榆叶梅、白丁香、紫丁香、连翘、碧桃、木槿、黄栌、珍珠梅、红瑞木、白玉棠、红王子锦带、棣棠、砂地柏、迎春、七姐妹、十姐妹、品种月季、紫薇、麻叶绒、鸢尾、马莲、地锦、沙地柏、特型紫薇、河南桧、大叶黄杨球等。（1）乔木桧柏、油松、华山松、迎客松、白皮松、云杉、水杉、法桐、立柳、垂柳、金丝垂柳、红枫水柳、白蜡、国槐、洋槐、红花洋槐、合欢、栾树、元宝枫、银杏、杜仲、紫叶李、玉兰、樱花、桃花、蝴蝶槐、紫叶李、碧桃、山桃、山查黄栌、青桐等。1.1生态护岸形式和适用范围1.1.1三维植被网植草护坡植被网是一种类似于丝瓜瓤状的植草土工网垫，以加入炭黑的尼龙丝加工制成。丝与丝的交叉点熔合粘接，相互缠绕，质地蓬松，孔隙率在90％以上，在其孔隙中可填加土料和草种。植草穿过网垫生长后，其根系深入土中，植物、网垫、根系与土合为一体，形成牢固密贴于坡面的表皮，具有固土性能优良、消能作用明显、网络加筋突出、保温功能良好的特点,可有效地防止坡土被暴雨径流或水流冲刷破坏。以往植被网垫应用于无水或背水坡，目前国外已用于河道迎水坡防护，在有水流条件下，植被起良好的消能作用，促进落淤。有报导说，在水流较深情况下，它甚至能抗御高达6m/s的短期流速，对历时两天的水流，也能经受4m/s的流速，这种植被可使流速显著降低。常用坡率为1：1.5，一般不超过1：1.25，坡率大于1：1.0时慎用。42 图3.71三维网垫植草护坡以往植被网垫应用于无水或背水坡，目前国外已用于河道迎水坡防护，在有水流条件下，植被起良好的消能作用，促进落淤。有报导说，在水流较深情况下，它甚至能抗御高达6m/s的短期流速，对历时两天的水流，也能经受4m/s的流速，这种植被可使流速显著降低。1.1.1土工织物草皮护坡草皮依靠其良好的根系而具有一定的固土、抗冲能力，因而广泛用于各种草坪和草地，在水利工程中亦有不少应用，尤其是在水土保持工程中用于防止山坡地雨水冲蚀。图3.72土工织物草皮护坡1.1.2乱石缓坡护岸卵石缓坡护岸为理想的生态护岸，其横断面俗称“碟形”断面，有利于安全，有利于两栖动物的爬行，更有利于冬季防冰。结合水生植物种植，凸现自然生态感。图3.73卵石缓坡护岸1.1.3植物扦插护岸植被护坡是利用植被涵养固土的原理稳定岩土边坡同时美化生态环境的一种新技术。在环境条件合适时，活体木桩和活体枝条捆将生根并生长，产生一个有生命力的根系网层，通过加强和绑定土壤颗粒和吸收土壤层多余水分，来降低表层土壤的侵蚀和滑坡，达到稳固坡岸土层的效果。可防止岸坡30~60CM42 土层的滑坡；在岸坡形成小的堤坝结构，从而缩短坡长，增加岸坡土壤稳定性；是修复经常处于潮湿状态的小区域土层滑坡和侵蚀的适宜技术。运用在坡度小于1：2~1：1.5的河坡，加以辅助工程措施可以用在达到1：1的河坡活体木桩材料尺寸：直径大约为12~37mm，长为0.6~0.9米。活体木桩之间的距离（三角形距离）应该保持在0.6~0.9米。坡面活体木桩的密度应保持在每平方米3~5个，扦插间距可按扦插地点的具体情况做轻微的调整。图3.74植物扦插护岸1.1.1木桩护岸采用松木桩，底部削成锥形，进行防腐处理。打入土后，再开挖边缘土方。高度与直径应协调，参差不齐，错落有致。42 图3.75木桩护岸1.1.1仿木桩护岸为钢筋混凝土结构，表面做仿木处理，“桩”之间有足够的空隙形成鱼巢，后背填卵石、砾料、细砂作为反滤层。图3.76仿木桩护岸1.1.2生态砖护岸生态砖护岸由鱼槽砖、固壁砖、多孔植物生长砖组成。植物根须在2~3月后通过砖的孔隙扎根到土壤中，不仅可以起到坚固堤坝的作用，还可以通过植物的繁茂生长牢固堤岸的土。多孔植物生长砖自身具有透水性可解除背面的水压和土压，不会出现堤坝变形和塌陷。采用多孔植物生长砖进行边坡护砌的河道边坡可为1：1、1：2、1：3，当h<3m时，m=1：1，一般边坡m=1：2。可以变坡。采用固壁砖、鱼槽砖护砌的河道边坡可为1：0.5、1：1。以枯水季节水流为基流进行设计，可以利用闸或坝（橡胶坝、自动翻版闸）来控制水位。水位以下用固壁砖、鱼巢砖，以上用多孔植物生长砖。植草砖的强度——10～15～18KN/mm2河坡的糙率——n=0.025抗冲流速——小型砖4m/s，大型砖7m/s抗冻——由砖本身的抗冻强度来控制，满足-40℃42 ，冻融循环300次，强度损失不大于85%为合格。填土的压实度——>=90%。基础脚的深度和形式——做素砼基础，尺寸：600x500深600-900mm，下部可以加碎石300-500mm垫层。流速大时（>=4.0m/s）水平方向可以加1-2米宽的石笼、乱石等保护措施。连接棒——镀锌钢筋或PolyFiberglass其抗剪强度为500kg/cm2。附料——土工布25g/m2（geogreen－cell），300g/m2（geogreen固壁砖）当墙较高，填土可采用加筋土以保持边坡稳定。图3.77生态砖护岸1.1.1条石护岸条石为经过粗加工自然凿开面花岗石。条石与条石之间不是紧密连接，不要求横平竖直，应错落有致，体现自然、美观，中间夹土绿化。42 图3.78条石护岸1.1.1山石护岸利用就地取材的乡土天然山石，不经人工整形，顺其自然。石块与石块之间的缝隙不要求用水泥砂浆填塞饱满，尽量形成孔穴。块石背后做砾料反滤层，用泥土填实筑紧，使山石与岸土结合一体。山石缝隙间栽植野生植物，点缀岸坡，展示自然美景。图3.79山石护岸1.1.2堆石护岸堆石护岸的最大好处是具有可变形性，以致破坏是缓慢发生的，当一块石头相对于另一块石头移动时，抛石有一定的自愈能力。在护脚处先铺设土工布，再在上面随意堆放大量的块石，堆放的边缘弯曲而自然。之后再上面撒一层种植土，使之填充石与石之间的缝隙。过水之后，很容易长出大量的水生植物。42 图3.710堆石护岸1.1.1石笼护岸1.1.1.1铅丝、格栅石笼护岸由铅丝石笼或格栅石笼根据边坡高度按一定角度堆放，在堆放的同时进行植物的扦插，过水后一段时间植物生长，通过植物根系将几层石笼紧紧连接，起到加固堤岸的作用。同时，卵石良好的透水性可以补枯、调节水位。而土工布的运用可以有效的防止水土流失。图3.711铅丝石笼护岸1.1.1.2土石笼袋护岸笼体外层为高镀锌全张网，韧性强、坚固耐久，笼体内层为透水织物厂制成型，内外结合紧密。填充料就地取材，可填放各种泥、砂、砾土或天然级配。以机械填放填料，快速、安全，可以水中吊放施工。42 图3.712土石笼袋护岸1.1.1旧轮胎护岸体现旧物利用、环保的理念，旧轮胎内填卵石，轮胎之间有自然空隙。图3.713旧轮胎护岸242 1生态护岸的施工技术要求1.1三维植被网植草护坡1.2土工织物草皮护坡护岸1.2.1材料土工织物草皮护坡对所用土工织物的要求主要是：应具有一定的强度，以提高抗冲能力；抗老化性能较高，以延长在外露应用条件下的使用年限。一般可采用单位面积质量为150g/m2左右的无纺布。无纺布的性能指标应达到下表的要求。外观要求无纺布不允许有裂口、孔洞、裂纹或污染变质表4.21无纺布的物理、力学性能指标项目数量备注1单位面积质量(g/m2)1502厚度(mm)≥0.93断裂强力(KN/m)≥2.5纵横向4断裂伸长率(%)20~100纵横向5CBR顶破强力(kN)≥0.36等效孔径O95(mm)0.07~0.27垂直渗透系数(cm/s)K×(10-1~10-3)K=1.0~9.91.2.2运输及储存（1）若采用折叠装箱运输无纺布，不得使用带钉子的木箱，以防运输途中受损；若采用卷材运输，应注意防止在装卸过程中造成卷材表层的损害，承包人在采购无纺布卷材时，应按卷材下料长度留有适当余量。（2）42 无纺布以大片或卷材的货包，必须贴有标签，标明该膜的制造厂名称、制造号（或组装号）、安装号、类型、厚度、尺寸及重量。并应附有专门的装卸和使用说明书。（1）无纺布运输过程中和运抵工地后应妥为保存，避免日晒，防止黏结成块，并应将其储存在不受损坏和方便取用的地方，尽量减少装卸次数。1.1.1拼接（1）无纺布的拼接方式及搭接长度应满足施工图纸的要求。（2）应尽量选用宽幅的无纺布，若所选择的幅宽较窄，应在工厂内或现场工作棚内拼接成宽幅，卷成长卷材运至铺设面，以减少现场接缝工作量。1.1.2铺设（1）无纺布铺设前，应通过基础开挖的验收、完成基底面及坡面的清理工作。（2）铺设面上应清除一切树根、杂草和尖石，保证铺设砂砾石垫层面平整，不允许出现凸出及凹陷的部位，并应碾压密实。排除铺设工作范围内的所有积水。（3）无纺布的铺设应根据墙高和材料的受力方向、施工过程中的度汛要求以及尽量减少接缝的数量等因素确定，并应符合施工图纸的要求。无纺布的铺设应与土体填筑同步。（4）无纺布与基础及支持层之间应压平贴紧，避免架空，清除气泡，以保证安全。（5）铺设过程中，作业人员不得穿硬底皮鞋及带钉的鞋。不准直接在无纺布上卸放混凝土护坡块体，不准用带尖头的钢筋作撬动工具，严禁在无纺布上敲打石料和一切可能引起无纺布损坏的施工作业。（6）为防止大风吹损，在铺设期间所有的无纺布均应用沙袋或软性重物压住，直至保护层施工完为止。当天铺设的无纺布应在当天全部拼接完成。（7）进行无纺布上的保护层施工时，应在砌体等下面设置砂砾石垫层，并应从坡脚处开始铺设，沿边坡向上推进。任何时侯铺放设备均不得直接在无纺布上行驶或作业，应保证其铺设时不损坏材料。（8）42 对施工过程中遭受损坏的无纺布，应及时按监理人的指示进行修理，在修理无纺布前，应将保护层破坏部位下不符合要求的料物清除干净，补充填入合格料物，并予整平。对受损的无纺布，应外铺一层合格的无纺布在破损部位之上，其各边长度应至少大于破损部位lm以上，并将两者进行拼接处理。1.1.1回填覆盖（1）无纺布完成拼接和铺设后，应及时回填覆盖，当回填的覆盖层层厚大于30cm时，才能允许采用轻型碾压实，不得使用重型或振动碾压实。（2）土方回填时土块的最大落高不得大于30cm。承包人应采取有效措施防止砌块在坡面上滚滑，以及防止机械搬运损伤已铺设完成的无纺布。1.1.2施工要求1.1.2.1植草期选择一般情况下，暖季型草宜在春末至初夏种植，冷季型草宜在夏末种植，不应在入伏或入冬后种草。1.1.2.2坡面处理适当平整坡面，当土质适宜时，可直接在坡上植土，松土厚度20cm左右；若坡面土不宜于植草，应铺土质适宜的种植层，厚度一般在50cm左右，并适当压实，同时表层应为松土。1.1.2.3播种和覆盖人工直播时，草种宜拌适宜细砂，撒种应力求均匀。播种后压实坡面，再覆盖土工织物，固定在坡面上。采用三维土工网时，先铺网，再播种。1.1.2.4养护播种后及时洒水养护，坡土干燥时应连续数天浇水，以保持土中适宜的水分为度。洒水时间应在早晨和日落期间，不得在中午酷热时浇水。1.1.3质量检查和验收1.1.3.1无纺布的质量检验（1）在每批无纺布进入现场前，对其物理性能、水力学性质、力学性能和耐久性能进行抽样检验。（2）外观检查：对进货的每批无纺布进行外观检查。（3）拼接所用的黏结剂、焊接材料和缝合细线的抽样检验。1.1.3.2无纺布施工期的质量检查和验收（1）覆盖前的外观检查（2）在每层无纺布被覆盖前，应按《水利水电工程土工合成材料应用技术规范》SL/T225-98第5.6.942 条1、2项的规定目测有无漏接，接缝是否无烫损、无褶皱，铺设是否平整。（1）拼接缝强度的测试检验（2）按《水利水电工程土工合成材料应用技术规范》SL/T225-98第5.6.9条3项的规定，每1000m2取一试样，作拉伸强度试验，要求接缝处强度不低于母材的80％，且试件断裂不得在接缝处，否则接缝不合格。（3）隐蔽部位的验收（4）在每层无纺布被回填覆盖前，承包人应按本合同的规定和本条的质量检查内容进行工程隐蔽部位的验收。1.1乱石缓坡护岸1.2植物扦插护岸1.2.1材料1.2.1.1活体木桩活体木桩材料尺寸：直径大约为12~37mm，长为0.60~0.90m的红柳枝。活体木桩的具体尺寸可由施工地点的特异性和可利用的活体植物材料来源决定。活体木桩材料本身的枝条要修剪干净，但不能损伤到树皮。为了便于插入土层，活体木桩下部要剪裁成斜面或尖形，而上部要剪裁成平面。修剪好的活体木桩要在当天完成扦插工作。1.2.1.2活体枝条捆适宜的植物材料是指易生根的、长且直的植物枝条，例如：红柳柳条或灌木型胡枝子枝条。活体枝条捆的尺寸：长度为1.5~3.0m；捆直径为150~200mm。所有活体枝条的芽点的朝向应一致，将所有活体枝条应交错排列，使芽点均匀分布于整个枝条捆，然后用麻线捆绑两端成捆。1.2.1.3普通木桩用来固定活体枝条捆的普通木桩的长度为75cm（具体规格见下图），质地为新木材，安置过程中损裂的要及时更换。42 1.1.1施工要求1.1.1.1施工准备搬进工地的活体木桩、活体枝条捆和普通木桩等材料须确认验收尺寸是否正确，是否有破裂、干枯等质量后搬进。1.1.1.2活体枝条捆－活体木桩系统的安置扦插扦插活体木桩和安置活体枝条捆之前，承包人应起草活体枝条捆－活体木桩系统的安置扦插平面图，立面图以及活体木桩、普通木桩和活体枝条捆的排列图，并报监理审批。检查搬进各种材料的尺寸、形状、以及活体木桩和枝条的活力状态，对于枯干、明显失去活力的活体木桩和枝条应搬出场外。（1）搬进工地（1）露天堆积的位置选定：应选择较为平坦的地段放置活体木桩和活体枝条捆材料。（2）卸车及露天堆积的方法：放置活体木桩和活体枝条捆材料时，应保持活体木桩上的芽向上，底部覆土。（2）搬运不得随意扔放，以免使活体木桩和捆材料破损、折断，或损伤芽点。斜坡地段搬运，应注意安全。（3）活体枝条捆－活体木桩系统的安置扦插1)活体枝条捆和活体木桩准备完毕后，要及时埋植和扦插。42 1)从岸坡底部开始安置，人工沟按岸坡等高线开挖，尺寸为25cm深和25cm宽，沟间距离为90cm；2)在沟间撒播一年生禾本科草种（如一年生黑麦草），然后铺设黄麻等天然纤维制成的抗侵蚀土工织物，并固定；3)将活体枝条捆放入人工沟中；4)将普通木桩垂直穿过活体枝条捆钉入岸坡以固定活体枝条捆，木桩顶部与活体枝条捆顶部齐平；在捆的两端或叠加处，需使用额外的普通木桩固定；5)活体木桩安置在活体枝条捆的下坡位，将活体木桩紧靠枝条捆扦插于固定活体枝条捆的普通木桩之间；使用缓冲气锤（沙子填充的锤头）按照一定的角度将活体木桩砸入已平整的坡岸土层，活体木桩上的芽应保持向上，顶部露出岸坡地表7~8cm；活体木桩长度的五分之四应插入土层，活体木桩之间的距离（三角形距离）应该保持在0.9~1.0m。坡面活体木桩的密度应保持在每平方米3~5个，扦插间距可按扦插地点的具体情况做轻微的调整；在扦插活体木桩入土时，不要使活体木桩开裂。对已裂开的活体木桩应及时替换；在土层坚硬的坡面，可使用铁棒事先打孔。6)用湿土填埋活体枝条捆，并使活体枝条捆顶部稍微露出地表面，并夯实活体木桩周围的土壤。1.1.1验收标准1.1.1.1活体枝条捆－活体木桩系统安置扦插工程质量检查（1）外观检查：与本章第4.2项的检查内容相同；（2）活体枝条捆、活体木桩和普通木桩等材料的质量检查：与本章第4.2.1项的检查内容相同；（3）活体枝条捆－活体木桩系统安置扦插坡面质量检查：与本章第4.3.2项的检查内容相同。1.1.1.2工程验收（4）在活体枝条捆－活体木桩系统安置扦插过程中，按本章第4.3.2条的规定对扦插工程的各项材料和坡岸扦插质量进行检查和验收。（5）完工验收。每项安置扦插工程完工后，承包人应按本合同《通用合同条款》的规定，向监理人申请完工验收，并按本章第4.1.3.4款的规定向监理人提交完工验收资料。42 1.1木桩护岸1.1.1材料真木木桩选用松树桩，大头直径为φ200~φ250mm，高度由设计自定。1.1.2施工要求首先进行木桩加工，把木桩底部削成锥形，进行防腐处理，按图纸要求打入土内，入土长度大于1.5m，再开挖边缘土方，木桩间距为50mm，要求沿岸打入两排木桩，使其错落有致。木桩高度、直径应根据施工现场实际情况处理，高度要求参差不齐，但高度与直径应协调，符合美观。1.1.3验收标准木桩护岸检查：木桩的平直度以及与岸体结合的稳定度及总体景观效果。1.2预制仿木桩护岸1.2.1材料预制仿木桩护岸为圆形钢筋混凝土结构，高度不宜超过为4.0m，直径φ200~φ250mm，混凝土的强度等级为C30F150，配筋6Φ16，φ6@100，其底部为带钢结构的锥形。1.2.2施工要求用静力方法压入土内，入土长度大于1.5m，仿木桩结构的净间距≥100mm。要求木桩护岸参差不齐、错落有致，但高度与直径应协调，符合美观，因此木桩的高度、直径应根据施工现场实际情况进行调整。仿木面层处理：仿木桩结构外露部分及顶面，包裹钢丝网或铅丝网，再进行仿木面层处理。1.2.3验收标准1.3现浇仿木桩护岸1.3.1材料仿木桩所用材料：混凝土为C20F150。1.3.2施工要求（1）仿木桩规格：长度为1000~3000mm，直径为Ø200~Ø300mm。（2）仿木桩与基础的连接应采用钢筋嵌固于基础的形式。42 （1）仿木桩与土坡间用粒径为80~200mm的卵石回填至设计高程，卵石与土坡间铺设土工布，土工布上端在高于土坡200mm处锚定，下端应埋设到仿木桩基础下并延伸至河底高程处锚定，以便下浸地表水顺利排出，减少土的侧压力，防止土流失。（2）仿木桩高度要求参差不齐，同时高度与直径应协调。1.1.1仿木面层施工工艺1.1.1.1仿木面层材料主要材料为普通硅酸盐水泥、白水泥、SPC聚合物乳液、色粉、丙烯颜料、膨胀剂等。1.1.1.2基面处理对主体结构面充分拉毛处理后，涂刷SPC界面剂（水泥：SPC乳液≈0.8：1.0，根据需要掺适量颜料），以使仿木装饰层与主体结构粘结良好。1.1.1.3仿木成型仿木面层为彩色聚合物水泥砂浆（水泥：沙子：SPC乳液：水≈1.0：1.2：0.4：0.12~0.15，根据需要掺适量颜料），抗冻等级为F150。面层厚度一般≥20mm，局部极限最小厚度不得小于10mm，外型为松树或榆树，有树皮、树节、年轮、裂缝、脱落等仿真效果。注意保水养护和冬季施工的保暖防护。1.1.1.4表面处理对成型表面进行调整、补充、加固、艺术手法展现处理，搭配调和、调色、造光、外用无色特种油漆防护处理。1.1.2仿木面层验收标准1.1.2.1艺术效果仿木施工为艺术创作，应由有经验的工人操作，要求达到形象逼真。1.1.2.2耐久性要求产品一年内不褪色，十年内基本不褪色。42 1.1生态砖护岸1.1.1材料1.1.1.1砌块（1）生态砌块采用无砂混凝土预制加工，骨料粒径满足强度及孔隙率、表面空隙率要求。水泥品种选择及用量满足生态砌块强度、耐久性指标及植物、微生物生长所需环境要求。（2）生态砌块性能指标应包括以下内容，并应按工程设计需要确定试验项目：1)物理性能包括规格尺寸、砖体容重、孔隙率、表面空隙率等。生态砖制品外形要求美观均一、大小适中、便于搬运。孔隙具备良好的通透性，满足被保护土与空气之间的湿热交换，保证植物根系穿透护砌材料伸入土壤。生态植草砖孔隙率不小于20%~40%，有效孔径2~3mm，满足植物生长要求。生态墙壁砌块孔隙率不小于10%。2)力学性能生态砌块强度按照标准试验方法确定。根据砌块结构型式及受力状况，要求的强度指标：无边框砌块：植草砌块轴心抗压强度标准值不小于6.7N/mm2、轴心抗拉强度标准值不小于0.9N/mm2；墙壁砌块轴心抗压强度标准值不小于10N/mm2、轴心抗拉强度标准值不小于1.2N/mm2。3)耐久性能无边框砌块：墙壁砌块抗冻等级满足F100的要求；植草砌块F50。4)生物适应性生态砌块应具备良好的通透性，满足被保护土与空气之间的湿热交换，保证植物根系穿透护砌材料伸入土壤。通过充填外加剂等简单、有效的技术措施，改善生态砖孔隙内碱性水环境，保证植被、昆虫等适宜的生长环境。生产厂家根据自身技术特点推荐适宜的绿化品种。（3）生态砌块出厂应有产品合格证书，并注明产品名称、代号、物理力学性能指标、执行标准、生产厂名、生产日期等。（4）42 生态砌块应具有经国家或部门认可的测试单位的测试报告。材料进场时，应进行抽检，抽检率1/万。1.1.1.1充填材料（1）对于生态植草砌块，为保证植物在发芽及生长期间充足的养分及水分供应，减少残留碱性水环境植物对根系的不利影响，需选用适当的充填材料对生态砌块进行充填。（2）根据需要，充填材料中需加入保水剂，以满足植物生长初期所需的水分，掺入数量、配比根据生产厂家技术标准确定。（3）充填材料应提供近期及2年以上生长期植物生长所需要的缓释肥。（4）填充方法应选择施工方便、无污染、填充效果好的方法，使孔隙基本充满，充填量不少于无砂混凝土生长基体积的30%。1.1.1.2反滤材料（1）生态砌块下铺设无纺布，防止发生水土流失，保证岸坡的稳定，规格详见施工图纸。（2）无纺布需满足植物生长要求，保证植物根系穿透。（3）无纺布应符合《土工合成材料应用技术规范》（GB50290-98）及《水利水电工程土工合成材料应用技术规范》（SL/T225-98）规定的要求。1.1.2生态砖砌筑1.1.2.1施工准备（1）检查生态砖形状、尺寸、强度（必要时）是否正确，是否有破损等。（2）清理施工现场，确认施工用水、用电及施工车辆及装备等。（3）土质检查。使用的种植土不得混有石头等粗骨料，应使用对植物生长无害的优质土，最好用肥沃的旱土或自然土壤，促进种子发牙及植物生长。（4）绘制砖的平面图，立面图以及砖的排列图，以砖切断最小化为原则。1.1.2.2生态护坡砖铺设（1）确认整个坡面的倾斜度是否修整好，放出基准线。（2）保证植物生长基底的土壤组成及底面水平，均匀铺撒有机复合肥料和肥土及保湿剂，组成能让植物生长的环境。（3）确认岸坡表面平坦后，平铺植物生长无纺布。最小搭接长度150mm。（4）42 为保证生态护坡砖垂直及水平准确度，应放垂直及水平线，并随时检查，以减少累计误差。（1）在无纺布上铺砌生态护坡砖，每个砖或与异质材料接合的部位及需要加固的部位，均须按照图纸施工。（2）为了方便后续绿化工程，须清扫生态砖的表面。剩余材料及破损品整理后放到托板搬出去。1.1.1.1生态墙壁（鱼巢）砖铺设（1）基础开挖、平整后，铺设300mm厚砂砾料垫层并夯实。（2）在基础上用10mm厚的水泥砂浆作为找平层。（3）铺设第一层砖，第一层的水平和线形对整个墙壁的构造及美观有影响，应仔细检查图纸，通过排列设置砖的左、右及水平位置。（4）确认砖的位置后安装连接棒，并灌入水泥砂浆固结。（5）在砖后铺设无纺布。（6）上层的砖与其下端的砖用10mm厚水泥砂浆附着，防止脱离。（7）每层砖的砌筑以及土体夯实均应经监理的监督和认可。1.1.2生态砖绿化1.1.2.1生态护坡砖绿化（1）综合考虑当地气候条件、景观效果、养护费用等因素选择适宜的绿化品种。对城区堤防、岸坡等有美化环境要求的防护工程，护坡砖上宜选用草坪草，对无特殊美化要求或保持大自然状态的防护工程，宜采用自然生长草。（2）植物种子按设计要求配置，草本类种子发芽率应大于30％，覆盖率大于80％。木本类种子发芽率应大于20％，覆盖率大于50％。（3）绿化材料应妥善运输和保管，不得浸湿于雨水或地表水中，储存时应防止光线直射。使用材料和其附属材料避免与异物混合，选定适当的场所按种类类别、规格类别保管。（4）生态砖铺设完成后，应清扫砖体上部，在填充工程完成之前，注意不能覆土。（5）斜坡表面由于用水及因其他原因，造成被覆土层流失时，应采取适当措施修整。1.1.2.2生态墙壁砖绿化（1）生态墙壁砖内填充土：草种与填充土拌和后填入墙壁砖槽内。42 （1）填充土用优质的工地表土或外运表土，做土壤试验判定为适合的土壤时，按适当条件改良后使用。（2）填充土应不包括粘土块儿、垃圾、其他有害物质。（3）根据土壤及工地状况填充保湿剂及维修剂混合的营养土，使植物的生长活跃。（4）植物种子按设计要求配置，草本类种子发芽率应大于30％，覆盖率大于80％。木本类种子发芽率应大于20％，覆盖率大于50％。（5）绿化工程前，检查绿化装备及副品。绿化装备最好采用材料投入、混合、喷撒等一体化的专用装备。1.1.1.1维护管理（1）绿化工程实施后，为尽快达到生态复原的目标，以及与周边环境的协调，应定期进行维护管理。（2）自生草、木本类植物由于初期发芽及生长较慢，施工完工后，结合当地气候条件，应集中进行一个月以上的维护管理包括灌水、施肥、整草等。（3）绿化工程完成以后，进行1次／2周左右的灌水。夏季及持续干旱时，检查土壤的保湿程度后必要时增加灌水。（4）绿化工程完成后2次/年左右实行整草。通过定期的整草管理确保夏季植物生长底部的通气性，促进生长、提高耐杂草性、耐病性等。1.1.2质量检查和验收（1）施工时应有专人检查，每完成一道工序应按设计要求及时验收，合格后，方可进行下道工序。（2）检查验收的主要内容包括材料质量、清基、基础及封顶砼浇筑、土工织物铺设与连接、生态砖砌筑、充填材料充填、覆土、绿化等。（3）材料质量应满足本技术条款第5.3.1节的要求。（4）基础及坡面验收标准参照《建筑工程质量检验评定标准》（GBJ301-88）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）的标准执行。（5）砌筑允许偏差和检查方法应按下表的规定执行。42 表4.81生态砖砌体质量检查方法和标准序号检查项目规定值或允许偏差检查方法和次数1平面位置（mm）50每20m用经纬仪检查3点2顶面高程（mm）±20用20m用水准仪测3点3竖直度或坡度0.5％每20m吊垂线检查3处4断面尺寸（mm）不小于施工图纸所示每20m检查2处5底面高程（mm）土50每20m用水准仪测1点6表面平整度(mm)50每20m用直尺检查3处1.1条石护岸1.1.1材料经过粗加工自然凿开面花岗石，一般尺寸为（600~1200）x（400~600）x（150~200）mm左右，不要求绝对规整。1.1.2施工要求不用任何胶结材料利用条石本身的重量堆叠起来，呈现阶梯状，条石与条石之间不是紧密连接，不要求横平竖直，应错落有致，体现自然、美观，中间夹土可绿化。1.1.3验收标准条石与土壤嵌挤的紧密度、稳固性及景观效果。1.2山石护岸1.2.1材料利用就地取材的乡土天然山石，不经人工整形，顺其自然。中部厚度不应小于500mm。北京可选用房山石。42 1.1.1施工要求1.1.1.1垫层基础的下层，先刨槽，铺100mm厚砂砾料夯实，整平地表，可以保证基础与土基均匀接触。1.1.1.2基础护岸的底层结构，作为承重部分，厚度常用400mm，宽度是在叠石高度H的0.6-0.8倍范围内。垫层上面M10水泥砂浆砌石。1.1.1.3叠石基础打好后再自下而上逐层叠造，叠造过程中与反滤层同时进行。底石应入土三分之一，使叠石生根，以保证稳定。为形成鱼类栖息地，确保河岸植物的生长环境，采用干砌石法进行水边护岸施工。砌石高度应在常水位上100~200mm处，为保护河岸，避免不自然感，从河床底部起，按由大到小的顺序铺砌石块。石上叠石，首先是相石，选择造型合意者，而且要使两石相接处接触面大小凸凹合适，尽量贴切严密，应不加支填就很稳实。然后进行“打刹”，选大小厚薄合适的石片填入缝中敲打支填，如此再依次叠下去，直到高度适中，每叠一块应及时打刹使之稳实。叠完之后石块与石块之间的缝隙不要求用水泥砂浆填塞饱满，个别的缝隙可用水泥砂浆抹成孔穴。1.1.1.4反滤层护岸不允许土壤从护面石下流失，为此用无纺布做反滤层。待山石护岸砌筑完成后，在山石背面从底部铺无纺布，直至包住山石，然后用泥土填实筑紧，使山石与岸土结合一体。然后种植花草藻木或铺植草皮，还可在山石缝隙间栽植灌木花草，点缀岸坡，展示自然美景。1.1.2验收标准1.1.2.1牢固度山石与岸体结合的牢固度1.1.2.2抹缝缝的处理情况，勾暗缝，平滑密实，具有空影虚实之感，使其与山石浑然一体。1.1.2.3景观效果42 为了丰富岸边景观应与叠山理水相结合，叠石应掇砌成凹深凸浅，纹理相顺，颜色协调，体态各异的自然山石护岸，并且要注意使山石的大小搭配、前后错落、高低起伏，使岸边轮廓线曲折变化。在岸线凸出的地方，再立一些峰石、剑石（主以峰石、配以剑石），增加山石的景观份量。邻近水面处还可设置参差不齐的礁石，并和水边的水矶相结合，时而平卧，进而竖立；有的翘首昂立，剑指蓝天；有的低伏水面，半浸碧波。在缝隙凹槽之中栽植花卉草木，点缀勾画出婀娜窈窕的水面轮廓与对景倒影，极具自然之美，情趣不尽。1.1堆石护岸1.1.1材料（1）石体的材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质，用于表面的石材，应色泽均匀。石料的物理力学指标应符合施工图纸的要求。（2）堆石石块：粒径300~600mm的花岗岩机开块石，中部厚度不应小于300mm。1.1.2施工要求（1）无纺布（200g/m2）反滤层：土工布上端在高于土坡200mm处锚定，下端应埋设到干砌石基础下沿锚定，以便下浸地表水顺利排出，减少土的侧压力，防止土流失。（2）堆石石块不用任何胶结材料而只是自然堆放。1.1.3验收标准1.2石笼护岸1.2.1格栅石笼护岸1.2.1.1材料（1）格栅材料应符合现行的国家标准《土工合成材料塑料土工格栅》(GB/T17689-1999），同时应提供产品合格证和产品性能说明书，并应标明生产厂家、规格和生产日期。1)采用双向拉伸土工格栅（TGSG3030）。2)采用的土工格栅肋距不大于50mm。42 1)每延米拉伸强度(纵、横向）：≥30KN/m；2%伸长率时的拉力(纵、横向）：≥10.5kN/m；5%伸长率时的拉力(纵、横向）：≥21.0kN/m；最小炭黑含量：≥2%；碳黑分布均匀，无条状、块状聚合物。2)格栅连接材料材料选用高密度聚丙烯绳索；强度要大于或等于用于石笼的格栅肋条强度且单根绳子抗拉强度200KN；直径≤5mm；格栅搭接重合宽度：≥50mm，并至少搭接一个方格。图4.121格栅1.1.1.1施工要求（1）定位：按设计要求用格栅剪切器将土工格栅裁剪成相应尺寸，铺设于指定位置，用U型钉定位牢固。石笼上、下层错缝对中码放。（2）连接:用裁剪出的格栅横肋及立肋连接于底格栅上，做成格栅石笼。连接时应采用错格绑扎方法，沿着两片格栅连接处水平缠绕整片格栅的长度，再在垂直的肋条处进行捆绑，并按照此方法延续至末端连接处。且每个节点均应绑成死扣。在两片格栅搭接时应留50mm，并至少搭接一个方格重叠搭接，并用连接绳进行“之”型错格绑扎。相邻的格栅用连接绳缠绕连接所用接触边并绑扎牢固。（3）填料:装填石料时，避免从高处倾倒石料，保证石笼形状不受破坏，在靠近外表面的方向先用人工将石料有序紧密垒在格栅面后至顶部，后填入中部石料。表面一层尽量选用粒径较大、表面平整的石料，确保石笼的表面平整度。42 （1）封口：石笼填满石料后即可封口，顶部格栅搭接时应预留50mm，并至少搭接一个方格重叠搭接，并用连接绳进行“之”型错格绑扎，再在垂直的肋条处进行捆绑，并按照此方法延续至末端连接处。且每个节点均应绑成死扣。1.1.1.1验收标准（1）格栅石笼工程填筑前进行测量放样成果的检查和基础面开挖清理质量的检查和验收，按本技术条款第4章相关内容执行。（2）在格栅石笼进厂及填筑过程中，按本节规定对工程的各项材料指标和填筑质量进行检查和验收。（3）格栅石笼的轮廓线、表面平整度、充填密实度等项目的检查和验收。（4）表面平整度：允许偏差±30mm；（5）铺料厚度不应小于规定厚度的10%，也不得超厚。1.1.2土石笼袋护岸1.1.2.1材料（1）铅丝铅丝笼所用铅丝优选高镀锌铅丝，笼体要求韧性强、坚固耐久。使用年限20年以上。按铅丝笼不同部位，采用三种规格铅丝。边框铅丝外径为φ4.0mm，网线铅丝外径为φ3.2mm，水平拉力线、捆结线外径为φ2.2mm。镀锌量大于300g/m2。抗拉强度不小于40kgf/mm2。（2）高拉力土工织布材料土工石笼袋材料为具有抗紫外线处理的高拉力合成土工织物，于厂家定制成形。为确保品质及防止土砂流失，织布开口袋除底部外，袋身需为无接缝织布开口袋，产品符合下表规定。表4.121高拉力土工织布材料性能指标项目单位结果材质及编制方法100%聚丙稀纤维（P.P）单纤维编织制成42 拉力强度(双向）kN/N＞65破坏前延伸率%＜25项目单位结果透水系数L/s＞1×10-1单丝纤维拉力(双向）kN/根＞20CBR顶破强度KN＞2单位重量g/m3＞320抗老化性能紫外光照200小时，强度保持率≥90%耐冻性能-40℃冷冻养护8天，强度保持率80%，冻融≥-40℃冻融循环60次，每次各停留40Hrs强度90%。粘扣带cm宽度=5cm外观色泽绿色环保色（1）填料：就地取材，根据土工石笼袋放置的不同部位，可填放砂、砾土或天然级配土。1.1.1.1施工要求（1）笼网编制及铺设本工程采用箱形铅丝笼，单笼长、宽均为1.0m，笼深0.5m。铅丝笼整组材料于施工现场组合，用φ2.2mm高镀锌铅丝单根缠绕成双股，由顶部角端扎紧两条主边框铅丝，再向下每隔200mm捆结一次，直至底部角端，相邻铅丝笼联接及与面网全边连接，连接方式相同。上下层石笼应错缝码放。铅丝笼网目尺寸见下图：42 图4.122铅丝笼网目尺寸基础及下部结构验收后可进行铅丝笼铺设，铅丝笼与下部格栅采用错层对中布置。铅丝笼底面与格栅采用φ2.2mm高镀锌铅丝双股捆结，每20cm捆结一次，确保铅丝笼网与格栅石笼连接紧密。（1）土石笼袋与铅丝笼网组合土石笼袋与铅丝笼网组合时需于袋口处先拉高10cm以上回折至笼外用铅丝捆结于边框，然后使用工具把土石笼袋底部四方平均撑开。并用φ2.2mm高镀锌双股铅丝穿透土石笼袋在边框每25cm捆结一次，使土石笼袋与铅丝笼网组合牢固。在高1/2处用φ2.2mm高镀锌双股铅丝作为拉力线贯穿立面网片。（2）土石料装填装填前，拉起水平拉力线，将相对立面网片拉紧防止装填后膨胀，分两次装填，每填高1/2，用长80cm、宽80cm的铁片夯实（或利用挖土机作业）。其装填土石料须高于石笼10cm。避免装填后产生不平整现象。（3）封盖土石笼袋封盖前，应使用较小土石料，将预留10cm袋口折回，再以粘扣带粘合，并以铁棒先行固定角端，再结扎边框线与石笼网封盖。1.1.1.1验收标准（1）本工程所用高镀锌石笼及土工织布按本节有关条款规定进行质量检查，合格后方可进场使用。（2）土石笼工程装填前进行测量放样成果的检查和格栅石笼铺设质量的检查和验收。（3）42 在土石笼工程捆结、填筑过程中，按本节的规定对工程的各项材料捆结作业和填筑质量进行检查和验收。1.1旧轮胎护岸1.1.1材料1.1.2施工要求1.1.3验收标准42 1附录242 1用词说明（1）为便于执行本导则条文时区别对待，对要求严格程度不同的用词，说明如下：1)表示很严格，非这样做不可的用词：正面词采用“必须”；反面词采用“严禁”。2)表示严格，在正常情况下均应这样做的用词：正面词采用“应”；反面词采用“不应”或“不得”。3)表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”；反面词采用“不宜”。表示有选择，在一定条件下可以这样做的用词，采用“可”。（2）本导则中指定按其他有关标准执行时，写法为“应符合……的规定”或“应按……执行”。（3）42 1条文说明242 42'
