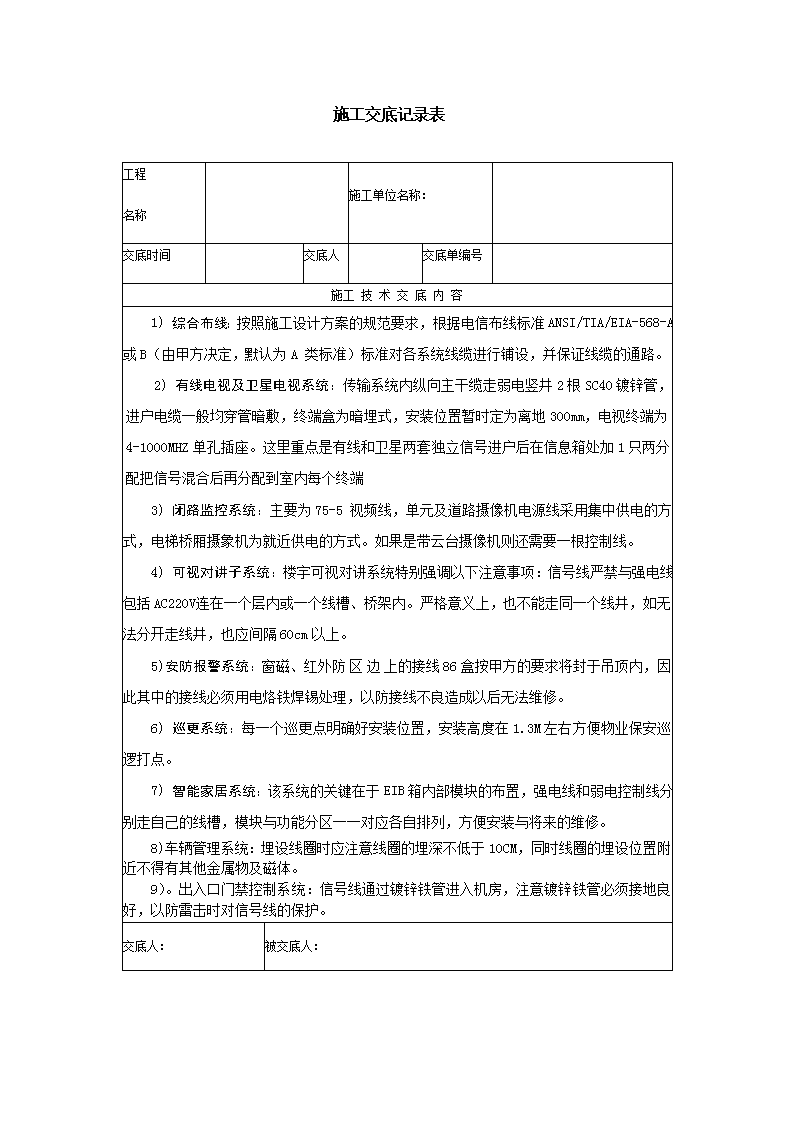

弱电施工技术交底记录表.doc

'施工交底记录表工程名称施工单位名称：交底时间 交底人 交底单编号 施工技术交底内容1)综合布线：按照施工设计方案的规范要求，根据电信布线标准ANSI/TIA/EIA-568-A或B（由甲方决定，默认为A类标准）标准对各系统线缆进行铺设，并保证线缆的通路。2)有线电视及卫星电视系统：传输系统内纵向主干缆走弱电竖井2根SC40镀锌管，进户电缆一般均穿管暗敷，终端盒为暗埋式，安装位置暂时定为离地300mm，电视终端为4-1000MHZ单孔插座。这里重点是有线和卫星两套独立信号进户后在信息箱处加1只两分配把信号混合后再分配到室内每个终端3)闭路监控系统：主要为75-5视频线，单元及道路摄像机电源线采用集中供电的方式，电梯桥厢摄象机为就近供电的方式。如果是带云台摄像机则还需要一根控制线。4)可视对讲子系统：楼宇可视对讲系统特别强调以下注意事项：信号线严禁与强电线包括AC220V连在一个层内或一个线槽、桥架内。严格意义上，也不能走同一个线井，如无法分开走线井，也应间隔60cm以上。5)安防报警系统：窗磁、红外防区边上的接线86盒按甲方的要求将封于吊顶内，因此其中的接线必须用电烙铁焊锡处理，以防接线不良造成以后无法维修。6)巡更系统：每一个巡更点明确好安装位置，安装高度在1.3M左右方便物业保安巡逻打点。7)智能家居系统：该系统的关键在于EIB箱内部模块的布置，强电线和弱电控制线分别走自己的线槽，模块与功能分区一一对应各自排列，方便安装与将来的维修。8)车辆管理系统：埋设线圈时应注意线圈的埋深不低于10CM，同时线圈的埋设位置附近不得有其他金属物及磁体。9）。出入口门禁控制系统：信号线通过镀锌铁管进入机房，注意镀锌铁管必须接地良好，以防雷击时对信号线的保护。交底人：被交底人：'
