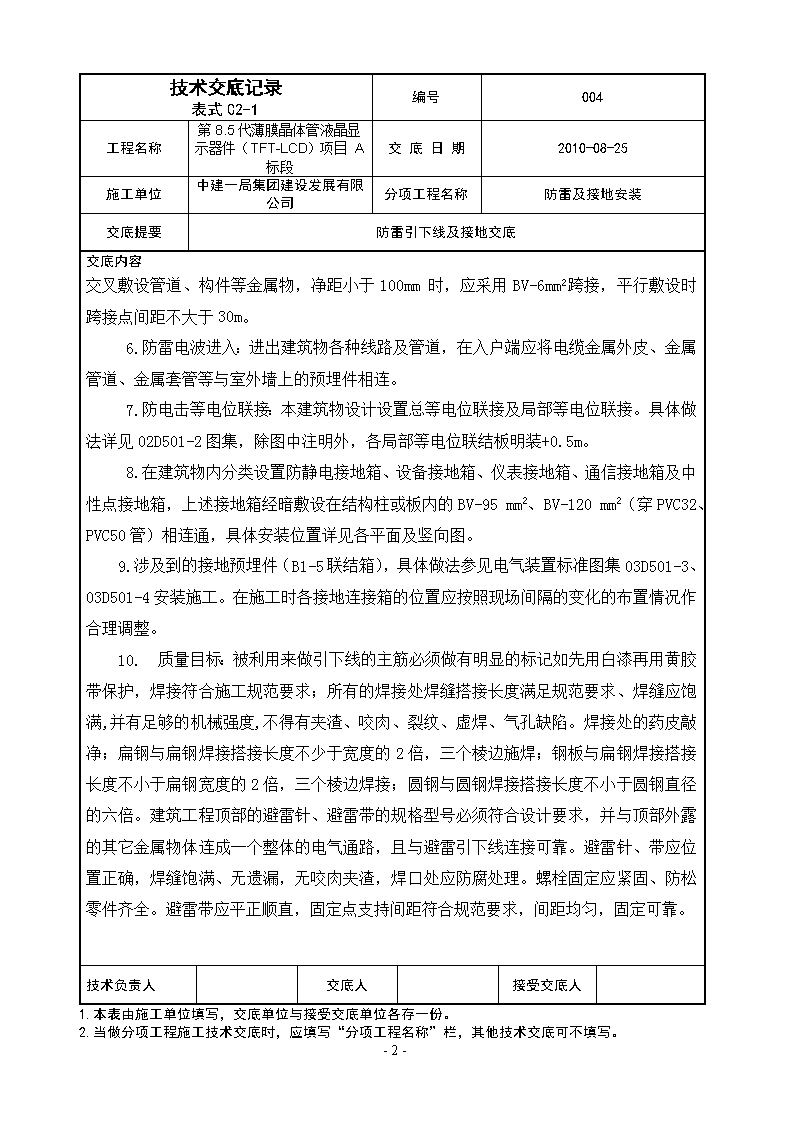

'技术交底记录表式C2-1编号004工程名称第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目A标段交底日期2010-08-25施工单位中建一局集团建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及接地交底交底内容防雷及接地装置安装接地体接地干线引下线暗敷避雷带、网等电位联结接地电阻测试1.　工艺流程2.屋面防雷：本建筑物防雷等级三类，根据图纸在屋顶设置避雷带、避雷网，用以保护屋面的构件及设备，利用建筑物屋面楼板或结构梁内二根直径大于Φ16mm主钢筋焊通连接，并与所有的防雷引下线或辅助接地线可靠连接，采用直径为Φ12mm圆钢可靠焊接，行成均压网。并在整个屋面不大于20m*20m或24m*16m的避雷网；用作接闪器。所有突出屋面的金属物【如：（金属管道、煤气管）、铁爬梯、金属支架、金属门窗、冷却塔、排风机等】均应与屋面防雷装置相接。3.引下线：利用建筑物结构柱内二根直径大于Φ16mm主钢筋上下焊通作为引下线，引下线上端与避雷带、避雷网，下端与基础底梁及基础底板轴线上的两根主筋用直径为Φ12mm圆钢可靠焊接。引下线平均间距不大于25米。在距一层外墙标高0.5米处的预留接地电阻测试点、预埋点（做法见02D501-2）；总等电位箱、局部等电位箱做法参见02D501-2图集。具体标高参见设计施工图纸。4.均压环（网）、避雷带：按设计图纸所示，利用结构底板和基础梁内两根水平钢筋焊通，形成均压环（网），各引下线与均压环（网）相连。采用直径12mm镀锌圆钢沿避雷支架（高出设置处女儿墙150mm，间距1m，转角处0.5m）敷设。屋面冷却塔顶部采用直径12mm镀锌圆钢沿冷却塔周围敷设，并在电机上方设置1m高避雷针。5.防雷电感应：在建筑物外侧设置防雷接地预埋件，建筑物外墙上的金属夹芯板及幕墙等的金属支架构件应与防雷预埋件可靠连接。建筑屋内的设备、管道、构件、电缆金属外皮等主要金属物，应就近与技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。-6- 技术交底记录表式C2-1编号004工程名称第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目A标段交底日期2010-08-25施工单位中建一局集团建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及接地交底交底内容设备接地箱连接或室内防雷接地预埋件相接，平行及交叉敷设管道、构件等金属物，净距小于100mm时，应采用BV-6mm2跨接，平行敷设时跨接点间距不大于30m。6.防雷电波进入：进出建筑物各种线路及管道，在入户端应将电缆金属外皮、金属管道、金属套管等与室外墙上的预埋件相连。7.防电击等电位联接：本建筑物设计设置总等电位联接及局部等电位联接。具体做法详见02D501-2图集，除图中注明外，各局部等电位联结板明装+0.5m。8.在建筑物内分类设置防静电接地箱、设备接地箱、仪表接地箱、通信接地箱及中性点接地箱，上述接地箱经暗敷设在结构柱或板内的BV-95mm2、BV-120mm2（穿PVC32、PVC50管）相连通，具体安装位置详见各平面及竖向图。9.涉及到的接地预埋件（B1-5联结箱），具体做法参见电气装置标准图集03D501-3、03D501-4安装施工。在施工时各接地连接箱的位置应按照现场间隔的变化的布置情况作合理调整。10.　质量目标：被利用来做引下线的主筋必须做有明显的标记如先用白漆再用黄胶带保护，焊接符合施工规范要求；所有的焊接处焊缝搭接长度满足规范要求、焊缝应饱满,并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔缺陷。焊接处的药皮敲净；扁钢与扁钢焊接搭接长度不少于宽度的2倍，三个棱边施焊；钢板与扁钢焊接搭接长度不小于扁钢宽度的2倍，三个棱边焊接；圆钢与圆钢焊接搭接长度不小于圆钢直径的六倍。建筑工程顶部的避雷针、避雷带的规格型号必须符合设计要求，并与顶部外露的其它金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。避雷针、带应位置正确，焊缝饱满、无遗漏，无咬肉夹渣，焊口处应防腐处理。螺栓固定应紧固、防松零件齐全。避雷带应平正顺直，固定点支持间距符合规范要求，间距均匀，固定可靠。技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。-6- 技术交底记录表式C2-1编号004工程名称第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目A标段交底日期2010-08-25施工单位中建一局集团建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及接地交底交底内容技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。-6- 技术交底记录表式C2-1编号004工程名称第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目A标段交底日期2010-08-25施工单位中建一局集团建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及接地交底交底内容技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。-6- 技术交底记录表式C2-1编号004工程名称第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目A标段交底日期2010-08-25施工单位中建一局集团建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及接地交底交底内容技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。-6- 技术交底记录表式C2-1编号004工程名称第8.5代薄膜晶体管液晶显示器件（TFT-LCD）项目A标段交底日期2010-08-25施工单位中建一局集团建设发展有限公司分项工程名称防雷及接地安装交底提要防雷引下线及接地交底交底内容技术负责人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。-6-'
