路面级配砂砾石垫层施工总结报告.doc

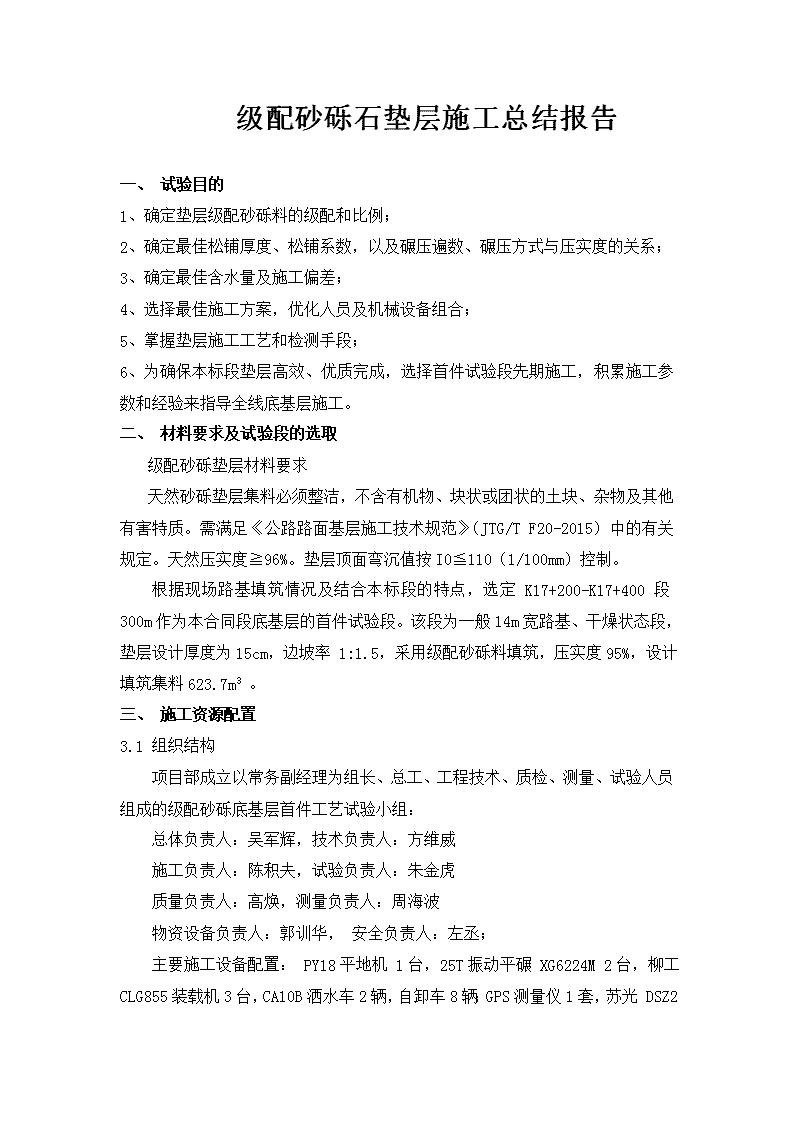

'级配砂砾石垫层施工总结报告一、试验目的1、确定垫层级配砂砾料的级配和比例；2、确定最佳松铺厚度、松铺系数，以及碾压遍数、碾压方式与压实度的关系；3、确定最佳含水量及施工偏差；4、选择最佳施工方案，优化人员及机械设备组合；5、掌握垫层施工工艺和检测手段；6、为确保本标段垫层高效、优质完成，选择首件试验段先期施工，积累施工参数和经验来指导全线底基层施工。二、材料要求及试验段的选取级配砂砾垫层材料要求天然砂砾垫层集料必须整洁，不含有机物、块状或团状的土块、杂物及其他有害特质。需满足《公路路面基层施工技术规范》（JTG/TF20-2015）中的有关规定。天然压实度≧96%。垫层顶面弯沉值按I0≦110（1/100mm）控制。根据现场路基填筑情况及结合本标段的特点，选定K17+200-K17+400段300m作为本合同段底基层的首件试验段。该段为一般14m宽路基、干燥状态段，垫层设计厚度为15cm，边坡率1:1.5，采用级配砂砾料填筑，压实度95%，设计填筑集料623.7m3。三、施工资源配置3.1组织结构项目部成立以常务副经理为组长、总工、工程技术、质检、测量、试验人员组成的级配砂砾底基层首件工艺试验小组：总体负责人：吴军辉，技术负责人：方维威施工负责人：陈积夫，试验负责人：朱金虎质量负责人：高焕，测量负责人：周海波物资设备负责人：郭训华，安全负责人：左丞；主要施工设备配置：PY18平地机1台，25T振动平碾XG6224M2台，柳工CLG855装载机3台，CA10B洒水车2辆，自卸车8辆；GPS测量仪1套，苏光 DSZ2水准仪1台，50m钢尺1把，AGT-10电子秤1套，Φ150mm灌砂筒1套。四、施工布置及施工准备施工准备（1）级配砂砾级配砂砾主要采用益阳资阳料场，集料整洁，不含有机物、块状或团状的土块、杂物及其他有害特质。。水：在拌合站用水车取水，该地区为山区深处，水质干净、清澈、无污染。（2）材料标准试验及配合比设计试验结果根据现场取材送中心实验室检测得出的实验报告，求得最佳含水量为5.6%，最大干密度为2.26g/cm3。（3）铺筑前对下承层重新整修、碾压按规范要求进行检验在铺筑前已经对下承层进行了高程、中线偏位、宽度、横坡度和平整度检查，对下承层进行了复压。五、施工工艺、方法与质量检验5.1施工工艺流程准备下承层→料场备料→施工放样→运输和摊铺→整平→碾压→横缝处理→检查验收。5.2施工工艺5.2.1准备下承层对已交验的路基用压路机碾压1-2遍，如发现土过干、表层松散，则适当洒水；如土过湿有“弹簧”、开裂等现象挖开晾晒或换土等措施处理，如换填面积较大则应重新检测交工。5.2.2施工放样恢复中桩、边桩，按20m设一桩；放出底基层边线，并做好指示桩，以便控制底基层的宽度和高度。在中桩和边线指示桩上用明显标记标出级配砂砾的松铺标高并挂线。5.2.4运输和摊铺集料根据每车料的方量和松铺厚度在路床上打出网格，网格横向间距相等，纵向根据厚度和方量调整。供料时，由远到近将料卸于网格内。集料在下承层上的堆置时间不宜过长，运送集料与摊铺集料工序应紧凑衔接。本试验段采用平地机摊铺砂砾料，松铺系数约为1.25～1.35，暂取上限值1.35，则松铺厚度按15×1.35=20.25cm控制。大面积施工时的松铺系数和松铺厚度，通过本试验段确定。 用推土机将集料均匀地摊铺在预定的网格上，表面应力求平整，并按照规定预留路拱。检查松铺材料层的厚度是否符合松铺厚度要求，必要时，进行减料或补料工作。推土机初平后试验员检查含水量，此时含水量要大于最佳含水量3个百分点，否则要根据方量推算出需要补水的数量，现场安排洒水。5.2.5整平用推土机粗平，粗平完成后现场测量员检查标高，标高符合要求后通知平地机进行精平。精平时由外侧向内侧进行刮平，然后技术员采用挂线法及时检查松铺高程及松铺厚度，符合要求后通知压路机碾压。压路机在已初平的路段上快速碾压一遍，以暴露潜在的不平部分。压路机初压一遍后，再用平地机按规定的路拱进行整平和整形。在整形过程中，严禁任何车辆通行。5.2.6碾压整形后，当混合料的含水量等于或略大于最佳含水量（不大于3个百分点）时，立即用25t以上振动压路机静压一遍，然后进行振动碾压，震动3遍（往返一次为一遍）后进行压实度检查，直至压实度满足要求后停止震动碾压。根据类似工程经验，一般振压3～4遍可满足要求，最后用22t压路机静压一遍。本试验段为直线段，由两侧路肩开始向路中心碾压；碾压时，应重叠1/3轮宽，碾压一直进行到要求的密实度为止，然后用压路机压到表面无明显轮迹。压路机的压实速度，头两边采用1.5～1.7km/h为宜，以后用2.0～2.5km/h；静压时采用5km/h。路面两侧应多压1～2遍，以保证边缘压实度。严禁压路机在已完成的或正在碾压的路面段上调头或急刹车，以保证垫层不受破坏。5.2.7接缝处理两作业段的衔接处，按搭接碾压处理。第一段铺筑后，留5～8m不进行碾压，第二段施工时，前段留下未压部分与第二段一起整平后进行碾压。垫层填筑、碾压验收合格后，放出顶面的中线、边线，然后人工沿着边线以1:1.5的边坡率向下修整底基层边坡。六、试验路质量检查结果1、级配砂砾基层试验路段的各项技术指标经检查均符合设计和规范要求，验证了生产配合比的可行性。资料详见附件：质量检查表及试验检测资料； 检查结果碾压方法为第一遍以压路机静压，碾压速度1.5～2.0km/h；第二遍为压路机低频小振幅振压，碾压速度2.0～2.5km/h；第三遍、第四遍、第五遍为高频大振幅碾压，第六遍为静压。通过取点进行压实度检测，检测结果依次为：K17+140右3.0米压实度为97.1，K17+160右4米压实度为96.3，K17+200右3.5米压实度为97.0，K17+240右3米压实度为97.8，K17+280右4.5米压实度为98，K17+,320右4.5米压实度为96.5。6个点压实度检测结果均符合要求，为确保压实度符合要求规定，最终确定级配碎石底基层的碾压遍数为六遍。2、松铺系数的确定根据底基层试验路施工过程中及成型后纵断高程观测资料分析确定：观测点桩号：K17+120-K17+400，每20m个横断面设2个观测点，在横断面两侧钉桩采用钢尺控制测点位置，分别观测下承层、松铺后、碾压后的高程：试铺松铺系数为1.35，终压后观测高程与设计高程比较在-3㎜～+3㎜之间，符合规范要求。后经过多次取点观测高程，故确定采用松铺系数1.267。4、含水量的控制经对运至施工现场的混合料含水量检测，其含水量为2.4%，低于最佳含水量，因此在施工现场采用洒水车进行补水，在平地机平整过程中同时进行，因考虑到施工现场水分损失，故施工含水量按大于最佳含水量控制，按6.0%控制，按3.6%进行补水，计算每平方米用水量，然后根据每平方用水量计算出本试验路段总的用水量，并对洒水车拉水总重量进行控制，并均匀洒布。七、施工过程中存在的问题及整改措施1、卸料必须设专人负责指挥，严格按计算的卸料间距卸料，避免多卸或少卸；2、进一步加强施工现场管理，做到分工明确、各负其责。施工人员应分组作业，明确各组的工作内容，做到各道工序有序进行； 3、加强施工放样工作及施工过程中测量控制，严格控制铺筑厚度、平整度等；4、静压一遍后，暴露了底基层潜在的不平整、集料离析现象。对于局部低洼处，用新拌的混合料进行找平。5、碾压过程中，混合料表面始终保持湿润，如果表面水份蒸发过快，必须及时人工补洒少量水，保持表面潮湿。级配砂砾基层试验段已施工完毕，经检测各项指标及检测方法均符合设计和规范要求，说明试验路铺筑是成功的，不足之处将会在正式铺筑前得到的有效整改。综合以上施工情况，我们将以生产实验室提供的标准配合比、最大干容重2.27g/cm3、最佳含水量5.6%、松铺系数1.267、碾压遍数6遍为依据，对所有施工人员进行技术交底工作，保证级配砂砾基层施工顺利进行。河南恒通公路桥梁建设有限公司2018年9月5日'
