35kv变电所计算机监控系统技术规范书

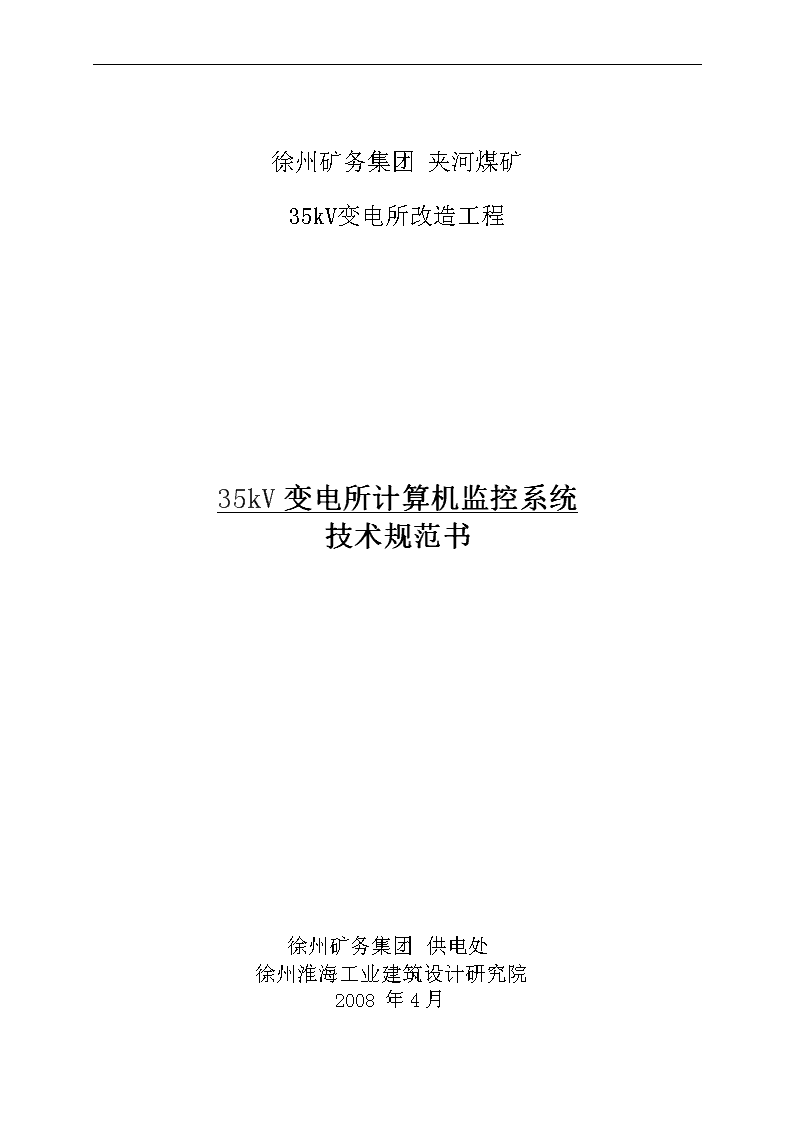

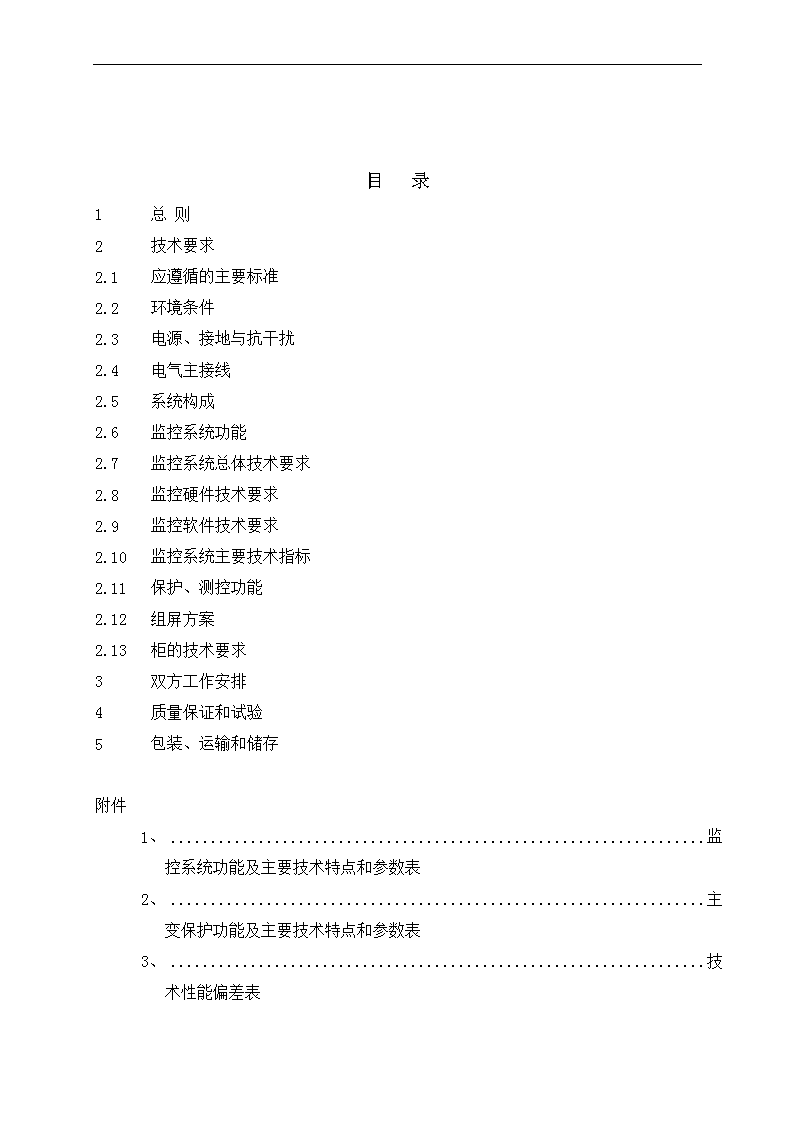

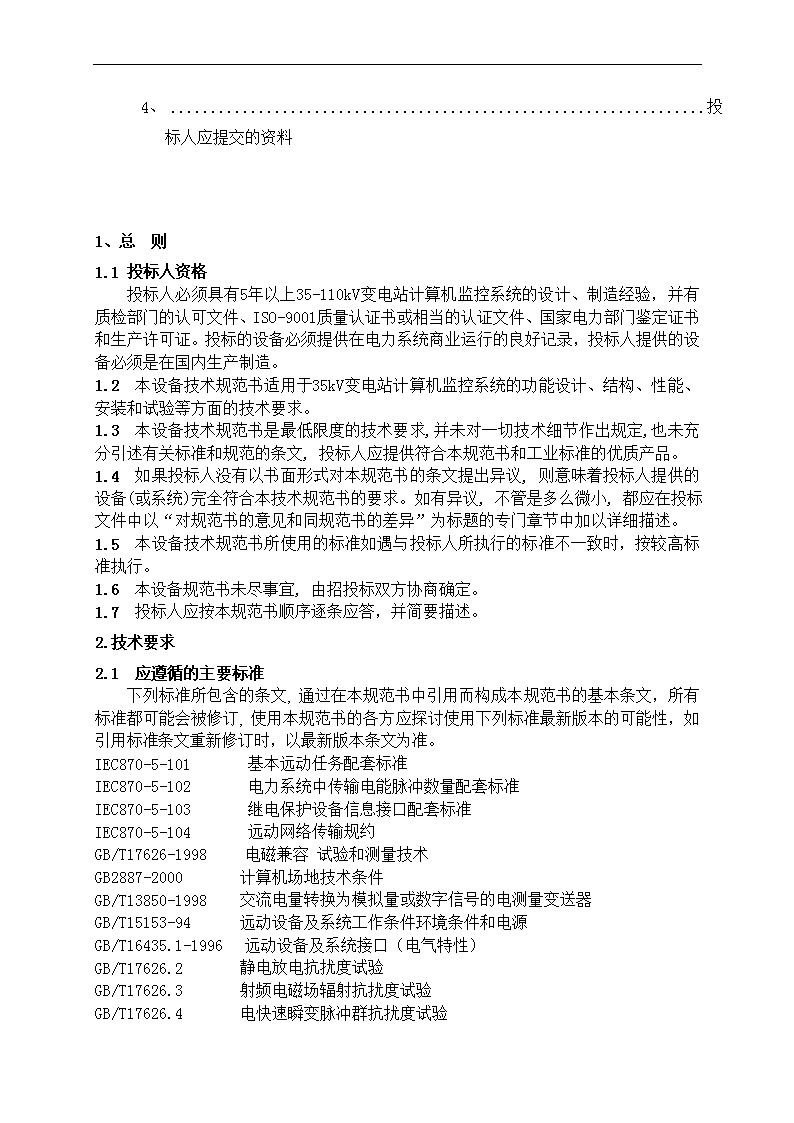

'徐州矿务集团夹河煤矿35kV变电所改造工程35kV变电所计算机监控系统技术规范书徐州矿务集团供电处徐州淮海工业建筑设计研究院2008年4月 目录1总则2技术要求2.1应遵循的主要标准2.2环境条件2.3电源、接地与抗干扰2.4电气主接线2.5系统构成2.6监控系统功能2.7监控系统总体技术要求2.8监控硬件技术要求2.9监控软件技术要求2.10监控系统主要技术指标2.11保护、测控功能2.12组屏方案2.13柜的技术要求3双方工作安排4质量保证和试验5包装、运输和储存附件1、监控系统功能及主要技术特点和参数表2、主变保护功能及主要技术特点和参数表3、技术性能偏差表 1、投标人应提交的资料1、总则1.1投标人资格投标人必须具有5年以上35-110kV变电站计算机监控系统的设计、制造经验，并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证。投标的设备必须提供在电力系统商业运行的良好记录，投标人提供的设备必须是在国内生产制造。1.2本设备技术规范书适用于35kV变电站计算机监控系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.3本设备技术规范书是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标人应提供符合本规范书和工业标准的优质产品。1.4如果投标人没有以书面形式对本规范书的条文提出异议,则意味着投标人提供的设备(或系统)完全符合本技术规范书的要求。如有异议,不管是多么微小,都应在投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.5本设备技术规范书所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。1.6本设备规范书未尽事宜,由招投标双方协商确定。1.7投标人应按本规范书顺序逐条应答，并简要描述。2.技术要求2.1应遵循的主要标准下列标准所包含的条文,通过在本规范书中引用而构成本规范书的基本条文，所有标准都可能会被修订,使用本规范书的各方应探讨使用下列标准最新版本的可能性，如引用标准条文重新修订时，以最新版本条文为准。IEC870-5-101基本远动任务配套标准IEC870-5-102电力系统中传输电能脉冲数量配套标准IEC870-5-103继电保护设备信息接口配套标准IEC870-5-104远动网络传输规约GB/T17626-1998电磁兼容试验和测量技术GB2887-2000计算机场地技术条件GB/T13850-1998交流电量转换为模拟量或数字信号的电测量变送器GB/T15153-94远动设备及系统工作条件环境条件和电源GB/T16435.1-1996远动设备及系统接口（电气特性）GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4电快速瞬变脉冲群抗扰度试验 GB/T17626.5浪涌（冲击）抗扰度试验GB/T17626.6射频场感应的传导骚扰抗扰度GB/T17626.8工频磁场的抗扰度试验GB50217-94电力工程电缆设计规范DL/T621-1997交流电气装置的接地DL/T630-1997交流采样远动终端技术条件DL/T634-1997远动设备及系统第5部分传输规约第101篇基本远动任务配套标准DL/T667-1999远动设备及系统第5部分传输规约第103篇继电保护设备信息接口配套标准DL5002-91地区电网调度自动化设计技术规程DL5003-91电力系统调度自动化设计技术规程电测量及电能计量装置设计技术规定火力发电厂、变电站二次线设计技术规定上述标准和规范仅规定了通用要求，只要投标人认为有必要并提请招标人认可，即可超越这些标准，采用更好、更经济的设计和材料，使投标人的设备持续稳定地运行。2.2环境条件2.2.1外部空气温度最高温度:40℃最低温度:-20℃2.2.2最大相对湿度:95%2.2.3海拔高度:＜1000m2.2.4地震烈度:8度水平加速度:0.25g垂直加速度:0.125g2.2.5防护等级IP402.3电源、接地与抗干扰2.3.1电源交流电压：220V（变化范围80%～120%额定电压值）频率：50H（频率47.5Hz～52.5Hz）直流电压：220V（变化范围80%～115%，纹波系数≤5%）间隔层设备采用直流220V电源供电（控制电源和装置电源分开，电源通过自带的直流空气开关接入装置），站控层设备采用变电站统一的逆变电源供电。2.3.2接地1）变电站计算机监控系统设备的保护接地、工作接地（也称逻辑接地）不应混接，工作接地应实现一点接地。2）变电站计算机监控系统不设计算机专用接地网，设置总接地板构成零电位母线，由总接地板以电缆或带绝缘导体与主接地网可靠连接，以保证系统一点接地。总接地板至主接地网的引线宜用铜质导线，两端应分别焊牢。3）装设电子装置的屏柜应设置专用的、与柜体绝缘的接地铜排母线，其截面不得小于100平方毫米，并列布置的屏柜柜体间接地铜排应直接连通。总接地铜排应与屏柜壳体绝缘，其截面积不应小于100平方毫米。 4）当屏柜上布置有多个子系统插件时，各插件的工作接地点均应与插件箱的箱体绝缘，并分别引接至屏柜内专用的接地铜排母线。5）当采用没有隔离的串行通信口从一处引接至另一处时，两处必须共用同一接地系统，若不能实现则需增加电气隔离措施。6）所有屏柜柜体、打印机外设等设备的金属壳体应可靠接地。7）屏蔽电缆的内屏蔽层宜在计算机侧一点接地，屏蔽电缆的外屏蔽层宜两端接地。8)对计算机监控系统使用的站用交流220V电源，应采用电磁隔离措施。2.3.3抗干扰变电站计算机监控系统应有防止过电压的保护措施。在雷击过电压及操作过电压发生及一次设备出现短路故障时，所有设备均不应误动作和损坏，并满足下列抗扰度试验等级要求。（1）对静电放电符合GB/T17626-4-24级（2）对辐射、无线电频率符合GB/T17626-4-33级（网络要求4级）（3）对电气快速瞬变符合GB/T17626-4-44级（4）对浪涌符合GB/T17626-4-53级（5）对传导干扰、射频场感应符合GB/T17626-4-63级（6）对电源频率磁场符合GB/T17626-4-84级（7）对脉冲磁场符合GB/T17626-4-95级（8）对衰减震荡磁场符合GB/T17626-4-105级（6）对震荡波符合GB/T17626-4-122级（信号端）2.4变电所规模及电气主接线本变电所为现正在运行的35/6kV矿井变电所，变电所的所址位于煤矿地面工业广场内，该变电所的电压等级35/6kV，一台16MVA无载调压变压器，另一台为20MVA无载调压变压器；35kV配电装置（户内GBC-35型真空开关柜）为单母线分段接线，35kV进线2回、出线2回、联络1回；6kV配电装置（GG-1A型户内真空开关柜）为单母线分段，馈出线计23回；其中电缆馈出柜20回、1台分段、2台电容器。35kV、6kV电压互感器各两组。2.5系统构成2.5.1系统结构变电站计算机监控系统按功能分为：站控层和间隔层，站控层设备集中设置，并实现整个系统的监控功能。间隔层设备实现就地监控功能。在站控层及网络失效的情况下，仍能独立完成间隔层的监测和控制功能。2.5.2网络结构变电站计算机监控系统采用分散分布式网络结构，网络系统应符合国际标准化组织OSI模型，具有良好的开放性。本变电所通信网络要求间隔层采用双以态网连接方式，设双前置机互为备用；变电站层采用以态局域网连接方式。网络节点之间可实现点对点通讯，将工作站与间隔单元连接，实现资源共享。通信网络必须安全、可靠，传输速度必须满足计算机监控系统的要求，能自动监测网络自身和各个环节的工作状态，自动选择、协调各个节点的工作。2.5.3硬件设备变电站计算机监控系统的硬件设备由以下几部分组成： 1）站控层设备：主机工作站一套及相关设备等；2）网络设备：接口设备和网络连接线、缆等；3）间隔层设备：I/O保护测控单元及相关设备等。2.5.4软件系统变电站计算机监控系统的软件由系统软件、支撑软件、应用软件及通信接口软件组成。计算机监控系统的软件应采用国际上流行的、标准版本的工业软件，应为模块化结构、开放性好、可靠成熟、方便适用。用户能对软件系统进行安装和生成。2.6系统功能2.6.1数据采集和处理2.6.1.1变电站计算机监控系统应能实现数据采集和处理功能，其范围包括模拟量、开关量、电能量以及来自其它智能装置的数据。2.6.1.2模拟量的采集包括电流、电压、有功功率、无功功率、功率因数、频率以及温度等信号，并应能实现实时采集、越限报警和追忆记录功能。采样方式为交流采样，对不能实现交流采集的非电量可采用直流采集方式。2.6.1.3开关量的采集包括断路器、隔离开关以及接地刀闸的位置信号、继电保护装置和安全自动装置动作及报警信号、运行监视信号、主变压器调压分接头位置信号等，并应能实现实时采集、设备异常报警和事件顺序记录、追忆记录、操作记录功能。每一间隔的测控单元只能用于本间隔，不能与其它间隔混用。开关量点应为无源接点，并注意电平的匹配。电能量数据的采集应包括有功电能量和无功电能量数据，并能实现带时标连续采集和分时累加等功能。对无载调压变压器分接头位置信号量，可采用人工置数的采集方式。2.6.1.4对实时数据的采集按电气设备间隔单元划分，对采集的输入量进行数据滤波有效性检查、工程值转换、故障判断、信号接点消抖处理。2.6.1.5智能设备（如直流系统、电度表、消防报警、消弧线圈自动调节设备、图像监控等）的信号输入采用数据通信方式。2.6.2数据库的建立与维护2.6.2.1计算机监控系统应建立如下数据库1）实时数据库：装入计算机监控系统采集的实时数据，其数值应根据运行工况的实时变化而不断更新，记录被监控设备的当前状态。实时数据库的刷新周期及数据精度应满足工程要求。2）历史数据库：对于需要长期保存的重要数据将选定周期存放在数据库中。历史数据应能在线存储12个月，所有历史数据应能转存至光盘作长期存档。2.6.2.2数据库管理数据库内容为系统所采集的实时数据；变电站主要电气设备的参数；作为历史资料长期保存的数据；经程序处理和修改的数据。数据库管理功能1）快速访问常驻内存数据和硬盘数据，在并发操作下能满足实时功能要求；2）允许不同程序对数据库内的同一数据集进行并发访问，保证在并发方式下数据库的完整性和一致性。3）具有良好的可扩性和适应性，满足数据规模的不断扩充及应用程序的修改。 4）在线生成、修改数据库，对任一数据库中的数据进行修改时，数据库管理系统应对所有工作站上的相关数据同时进行修改，保证数据的一致性。5）可以用同一数据库定义，生成多种数据集，如培训、研究、计算用。6）可方便地交互式查询和调用，其响应时间应满足工程要求。7）应有实时镜象功能。2.6.3控制与操作2.6.3.1控制范围：6kV、35kV所有断路器。2.6.3.2控制方式：就地手动控制、站控层计算机控制和远方遥控。遥控输出中间继电器：5A，220VAC，感性负载50W执行过程：选择、校验、输出输出类型：跳/合。2.6.3.3操作：为使整个监控系统能安全可靠地运行，监控系统必须具有相应的安全、保护措施。1）设置操作权限；依据操作员权限的大小，规定操作员对系统及各种业务活动的范围。2）操作的唯一性；在同一时间只允许一种控制操作方式有效，如确定一操作方式，那就必须闭锁其它操作方式。3）对运行人员的任何操作，计算机都将做命令合法性检查和闭锁条件检查。4）操作应按选点、校验、执行的步骤进行。5）一个任务在对多个设备进行操作时，计算机监控系统在保证操作规程的安全性，可靠性的前提下，可按规定程序进行顺序控制操作。2.6.3.4防误闭锁应能实现对断路器和隔离开关的防误闭锁，对不满足闭锁条件的控制操作，应在屏幕上显示拒绝执行的原因。在特殊情况下应能实现一定权限的解除闭锁功能。防误闭锁逻辑判断应在站控层和间隔层分别进行。2.6.3.5具有合闸同期检测功能；同期检测功能应在间隔层的测控单元完成，同期成功、失败均应有信息给出，同期功能应能满足不同控制方式下的合闸操作。2.6.3.6应具有小电流接地选线功能。2.6.4同步对时2.6.4.1变电站计算机监控系统配置卫星时钟设备，以接收GPS的标准授时信号，对站控层各工作站及间隔层各单元等有关设备的时钟进行校正。2.6.4.2授时方式应灵活方便，采用硬对时、软对时或软硬对时组合方式。可采用串行通信方式，站控主机每隔一定时间接收一次卫星时间以修正本系统时间，当时间精度要求较高时，可采用串行通信和秒脉冲输出加硬件授时，在卫星时钟故障情况下，应由调度主站的时钟维持系统的正常运行。2.6.4.3同步对时设备应统一配置一套卫星时钟，采用一钟多个授时口的方式以满足计算机系统或智能设备的寻时要求。2.6.5监视和报警2.6.5.1监视 能通过显示器对主要电气设备运行参数和设备状态进行监视，任何显示器实时画面均应能在2秒内完全显示出来，其它画面能在3秒内完全显示出来，所有被显示的数据其刷新速度为1秒，画面调用采用键盘、鼠标或跟踪球。对显示的画面应具有电网拓扑识别功能，即带电设备颜色标识。所有静态和动态画面应存储在画面数据库内，用户可方便和直观地完成实时画面的在线编辑、修改、定义、生成、删除、调用和实时数据库连接等功能。画面应采用符合Window标准的窗口管理系统，窗口颜色、大小、生成、撤除、移动、缩放及选择等可由操作人员设置和修改。图形管理系统应具有汉字生成和输入功能，支持矢量汉字字库。应具有动态棒型图、动态曲线、历史曲线制作功能。屏幕显示、打印制表、图形画面中的画面名称、设备名称、告警提示信息等均应汉字化。对各种表格应具有显示，生成、编辑等功能。在表格中可定义实时数据、计算数据、模拟显示并打印输出。应显示的主要画面至少如下：1）电气主接线图，包括显示设备实时运行状态（包括变压器分接头位置等）、各主要电气量（电流、电压、频率、有功、无功、变压器绕组温度及油温等）等的实时值，并能指明潮流方向，可通过移屏、分幅显示方式显示全部和局部接线图及可按不同的详细程度多层显示。2）电力网络潮流图。3）二次保护配置图，反映各套保护投切情况、整定值和压板位置等。4）直流系统图。5）所用电系统状态图。6）趋势曲线图：对指定测量值，按特定的周期采集数据，并予以保留，保留范围30天，并可按运行人员选择的显示间隔和区间显示趋势曲线，同时，画面上还应给出测量值允许变化的最大、最小范围。每幅图可按运行人员的要求显示某四个测量值的当前趋势曲线。7）棒状图。8）计算机监控系统运行工况图：用图形方式及颜色变化显示计算机监控系统的设备配置，工作状态。9）各种统计及功能报表，包括电量表、各种限值表、运行计划表、操作记录表、系统配置表、系统运行状况统计表、历史记录表和运行参数表等10）定时报表、日报表、月报表11）各种保护信息及报表12）控制操作过程记录及报表13）事故追忆记录报告或曲线14）事故顺序记录报表15）操作指导及操作票、典型事故处理程序2.6.5.2报警当所采集的模拟量发生越限，数字量变位及计算机系统自诊断故障时应进行报警处理。事故状态方式时，公用事故报警立即发出音响报警，主机工作站的显示器画面上应有相应的颜色改变并闪烁，同时推出红色的报警条文。 报警方式应分为两种：一种为事故报警，一种为预告报警，前者为非操作引起的断路器跳闸和保护装置动作信号，后者为一般性设备变位，状态异常信号，模拟量越限，计算机监控系统的事件异常等。事故报警和预告报警应采用不同颜色，不同音响给以区别。对重要模拟量越限或发生断路器跳闸等事故时，应自动推出相关事故报警画面和提示信息（要求：应能根据事故性质进行优先分类显示），并自动启动事件记录打印机。事故报警通过手动或自动方式确认，每次确认一次报警，自动确认时间可调。报警确认后，声音、闪光停止，但报警信息仍保存，对第一次事故报警发生阶段，若发生第二次报警，应同样处理，不应覆盖第一次。2.6.6统计及计算2.6.6.1应能按运行要求，对电流、电压、频率、功率及温度等量进行统计分析。2.6.6.2能对电能量分时段和方向累计。当设有关口表时，电能量数据应以关口表采集数据为准。2.6.6.3能对变压器的负荷率、损耗及经济运行进行分析。2.6.6.4能对母线电压不平衡及合格率进行统计。2.6.6.5能对监控范围内的断路器正常操作及事故跳闸次数，分接头调节档次及次数，设备的投退、通道异常、主要设备的运行小时数及各种操作进行自动记录和统计。2.6.7制表打印2.6.7.1能根据运行人员要求定时打印值报表，报表时间段可由运行人员自行设定。2.6.7.2能召唤打印月内任意一天的值报表、日报表和年内任意一月的月报表。2.6.7.3事故时能自动打印预告信号报警记录、测量值越限记录、开关量变位记录、事件顺序记录、事故指导提示和事故追忆记录，并能实现显示器画面硬拷贝。2.6.7.4可组织运行日志和各类生产报表、事件报表及操作报表的打印。2.6.8人机界面2.6.8.1变电站计算机监控系统应能通过各工作站为运行人员提供灵活方便的人机联系手段，实现整个系统的监测和控制。2.6.8.2能根据运行要求对各种子参数、日志和时钟进行设置，并宜按一定权限对继电保护整定值、模拟量限值及开关量状态进行修改及投退。2.6.8.3能根据运行要求对测点、I/O模件、打印机等监控设备、各种工作方式和功能进行投退选择，能对继电保护信号进行远方复归和具有权限等级的继电保护装置的进行投退。2.6.9应用管理变电站计算机监控系统宜实现如下各种管理功能：2.6.9.1运行操作指导：编制设备运行技术统计表，并推出事故指导画面。2.6.9.2事故分析及指导：对突发事件所产生的大量报警信号进行分类检索和相关分析，对典型事故宜推出事故指导画面。2.6.9.3在线设备分析：对主要一次设备、二次设备的运行记录和历史记录数据进行分析，提出设备安全运行报告和检修计划。2.6.9.4维护功能：应能根据工程和运行要求，实现对屏幕画面、打印制表和数据库的修改、扩充等维护功能。2.6.10在线自诊断与冗余管理2.6.10.1 变电站计算机监控系统应具备完善的在线自诊断能力，及时发现各网络、设备或装置的故障，向系统报警并提供就地故障指示。2.6.10.2系统应具有自恢复功能，当系统出现程序锁死或失控时应能在保留历史数据的前提下热起动，使系统恢复到正常运行状态。2.6.10.3当互为冗余热备用的系统前置机出现硬件或软件故障时，应进行主备机的自动无扰动切换并报警。2.6.10.4应具有远方诊断维护功能。2.7监控系统总体技术要求2.7.1系统硬件及软件应遵循开放的原则。其产品应是经过现场考验、成熟、先进和可靠的。硬件应是以微机处理器为基础的功能分布型工业产品设备。软件应符合国标和国际标准，其系统的功能可靠性、兼容性及界面友善性等指标应满足本系统要求。2.7.2系统的软、硬件应是标准化、通用化、模块化和调用或插入式结构，且所有元件都应自成一个整体，并带有自诊断显示。2.7.3系统软、硬件应具有扩充能力，支持系统结构的扩展和功能的升级，当一次系统改变或计算机监控系统扩充时，不必修改程序和重新组装软件，软件还应当支持用户开发新功能，开发后的软件应能在线装入系统。所有的算法和系统整定参数应驻存在各处理器模件的非易失性存储器内，执行时不需要重新装载。2.7.4系统接口应采用国标和国家标准，支持与其它计算机网络及不同微机设备的厂家互联，应具有良好的兼容性。2.7.5系统的软、硬件应便于维护，部件应具有自检和联机诊断校对能力。系统应提供完善的检测维护手段，包括在线和离线，以便准确、快速地进行故障定位。软件应具有自主知识产权并提供备份，便于安装起动。应用程序应易于扩充，数据库应为用户程序留有接口，便于用户自行编制的程序加入系统中运行。2.7.6系统的软、硬件设备应具有良好的容错能力，当各软、硬件功能与数据采集处理系统的通信出错，以及当运行人员或工程师在操作中发生一般性错误时均不引起系统任何功能丧失或影响系统的正常运行，对意外引起的故障，系统应具有恢复能力，当计算机系统故障消失后，能恢复到故障前状态。2.7.7由于设备是在变电站内运行，因此系统应具有良好的电磁兼容特性，在任何情况下均不应发生拒动、误动、扰动，影响计算机监控系统的正常运行。2.8监控系统硬件技术要求2.8.1硬件设备应满足整个系统的功能要求及性能指标要求，应选用性能优良、符合工业标准的产品。2.8.2站控层设备包括：主机/操作员工作站、GPS对时设备、打印机、音响报警装置、网络接口装置、集线器、路由器、调制解调器（MODEM）、网关、及通信电缆等。计算机须选用DELL品牌机。1）主机/操作员工作站主机/操作员工作站可采用两台互为热备用工作方式，或一台主机/操作员工作站工作方式。其功能包括：为站控层数据收集、处理、存储及发送的中心，管理和显示有关的运行信息，供运行人员对变电站的运行情况进行监视和控制，间隔层设备工作方式的选择，实现各种工况下的操作闭锁逻辑等。每台主机/操作员工作站至少应包括： 1台工作站，1台显示器，1个键盘，1个鼠标，2个网络接口。1台可读写光驱，2个串口，1个并口、2个USB口等。主要技术性能：处理器字长≥32位主频：≥2.8GHZ内存：≥1G硬盘：≥80GB采用19”液晶显示器，X射线满足国际安全标准。2）卫星时钟校对设备全站设置一套GPS对时设备，其同步脉冲输出接口及数字接口数量应满足系统配置要求，I/O单元的对时精度应满足事件顺序记录分辩率≤2ms的要求。GPS天线馈线长度不少于30m，带天线支架，负责安装，安装位置待现场定。GPS时钟接收装置的技术要求：可跟踪卫星8颗，开机卫星捕捉时间≤1min，天线射频灵敏度为-170bB，馈线1.56GHZ、0.4dB/m，RS-232C≥6个，对时误差＜1ms。3）打印机激光打印机：1台，A3、A4、A5幅面任选，分辩率≥600bpi4）监控系统UPSUPS容量为3kVA,UPS所需的交流、直流电源由需方提供。5)便携式维护用微机:IBMThinkPadT60数量1台。2.8.3间隔层测控单元1）I/O测控单元应是模块化、标准化的，易维护和更换且允许带电插拔的。任何一个模块故障，应不影响其它模块的正常工作。2）I/O测控单元设备应能在静电、高频、强磁场干扰的环境中正常工作而不降低精度和处理能力，抗干扰能力满足本规范书要求。3）开关量输入信号的滤波时间常数应保证在接点抖动（反跳或振动）以及存在外部干扰情况下不误发信号。4）测控单元应具有断路器合闸同期检测功能和“捕捉”同期功能，对本间隔的断路器，隔离刀闸等设备具有防误闭锁功能，同时应具有CT、PT二次回路断线检测功能。5）在系统电源消失时，至执行机构的输出信号应控制执行机构保持失电前的位置，强电输出信号通过投标人提供的中间继电器驱动，其输出接点应满足受控回路跳合闸线圈电流容量。6）I/O测控单元按变电站间隔并考虑电气接线特点和一次设备布置进行配置。7）I/O测控单元应选用强电I/O模块，提高抗干扰能力。2.8.4通信介质及通信设备投标方提供的通信设备包括：网络通信管理机、光电转换器、光纤熔接盒等设备。投标方提供的通信介质包括网络线等。双网均应独立设置网络通信管理机及缆线，不应采用同一根缆线的不同芯方式。光电转换器、光纤接线盒、法兰盘、尾纤、光缆、光纤接线头等若干，需满足本工程运行要求。2.9监控系统软件技术要求2.9.1投标人应提供一套完整的满足本规范书要求的软件系统包，包括系统软件、支撑软件和应用软件。所涉及软件均应为正版软件，并移交招标人。2.9.2操作系统软件 提供最新版的完整的操作系统，包括编译系统、诊断系统和各种软件维护、开发工具等。工能具有：&良好的实时性和多任务性。&能防止数据文件丢失或破坏。&能适应硬件的实时数据库变化的系统生成方法。&能支持用户开发的程序实时系统运行，实现其开发的功能。&具有强有力的任务分配手段和中断处理能力，按紧急程度和处理时间响应软硬件发出的各类中断请求。&实现主存储器的动态管理，存储器保护和存储器检错、纠错，能防止数据文件丢失或破坏。与实时功能有关的软件驻留主存储器，减少主存储器与辅助存储器之间的信息交换，增加响应能力。&支持虚拟存储能力。&完整的自诊断程序，查找故障的系统自诊断功能应能诊断至模件级故障。报警功能应使运行人员能方便的辨别和解决各种问题。&能有效地管理各种外部设备。&具有文件管理功能。&具有处理荷重不正常条件的能力，如交流失电、溢出、优先通讯破坏等，并具有恢复功能。&操作系统应具有开放性，采用高级编程语言。应提供所采用的编译系统及实时数据库，历史数据库，画现管理程序，进程管理程序等的接口，便于用户根据生产的需要开发若干使用功能加入运行而不影响整个系统的正常运行。2.9.3支撑软件支撑软件包括数据库及数据库管理系统、中文处理系统。还应提供用于系统诊断、管理、维护、扩充及远方登录服务的软件工具。数据库应满足如下功能：1）数据库应采用专业数据库软件，数据库的规模应能满足实现所有功能所需的全部数据，并适合所需的各种数据类型，数据库的各种性能指标应能满足系统功能和性能指标的要求。2）数据库应有良好的实时性、可靠性、可扩充性和适应性，便于数据规模的不断扩充和数据间形成的结构不断更新,适应新应用程序不断加入和旧应用程序的修改。数据库管理程序和调用方式应全部提供给招标人。&实时性：在访问数据库、在线生成、在线修改数据库和并发操作时，都应满足实时性的要求，不影响实时系统进行。&灵活性：应提供多种访问数据库的方式，其中至少有一种直接、间接的访问方式。&可维护性：应提供数据库维护工具，以便用户总线监视和修改数据库内的各种数据。&可恢复性：数据库在监控系统事故消失后，能迅速恢复到事故前的状态。&并发操作：数据库中的数据应是共享的，可以对数据库进行并发操作，多个用户同时访问数据时，不影响数据库中数据的完整性和正确性。&可以用同一数据库定义，生成多种数据集，如培训用、研究用、计算用等。& 提供安全的计算系统数据库生成功能，其生成方式应简便。数据库的结构应充分考虑分布式控制的特点，各个就地控制单元应具有独立执行本地控制所需的各种数据，以便在站级控制层停运时，本地控制不受影响。&数据库系统应具有恢复机制，在计算机系统故障和误操作时，保护数据库数据，提供告警信息并自动恢复。3）人机接口软件所有应用画面均应汉字化，用户可在画面上定义数据库和各种数据集的的动态数据和各种动态、矢量汉字，并提供下列功能，汉字表格和图形生成程序、背景画面及静态数据应存放在各工作站中，各工作站可独立完成画面的在线编辑、修改及调用。在任一工作站上对画面的生成和修改应能传送给其它工作站。&特殊字符和图符生成程序此程序用于生成变电站监控所需的字符（如断路器、隔离开关）和图符（如变压器等）。字符状态应是动态的、与变电站实际相符，字符色彩应由用户任意选择。&汉字库和汉字生成系统在支持软件应提供国标二级汉字库，并且包括0-9区码图形字符，应支持相应的用于屏幕显示用的字模和打印用的字模。&画面生成和修改程序此程序应提供作图工具，能在线地、方便直观地在屏幕上生成和修改画面，并直接在画面上定义动态点（包括汉字动态）在任何一个工作站画面的生成修改，可送往其它各个工作站。&打印报表的生成和修改能在线地、方便直观地在屏幕上生成和修改打印报表，并直接定义动态点和动态汉字，报表宽度应可为打印机的最大宽度。2.9.4应用软件应用软件满足系统功能要求，具有良好的实时响应速度、可扩充性和灵活性，对各种功能采用模块式连接。当某一种功能运行不正常时，不应影响其他功能的运行。应用软件应面向用户，便于操作使用。2.9.5网络管理软件网络系统应采用成熟可靠的软件，用于管理各个工作站和就地控制单元相互之间的数据通信，保证数据的有效传送、不丢失，并能自动检测网络总线和各个接点的工作状态，自动选择、协调各接点的工作和网络通信。网络协议采用标准的网络接口，通讯协议应包括循环冗余校正、奇偶验码等，以检测通讯误差并采用相应的保护措施，确保系统通讯的高度可靠性。连接到数据通讯网络上和任一系统或设备发生故障，不应导致通讯系统瘫痪或影响其它联网系统和设备的工作。2.9.6网络安全为确保监控系统安全可靠地运行，防止网络恶意入侵和通过数据网对装置进行控制操作，网络必须具有以下安全措施。正确地分配系统的管理权限，把共享资源的安全性划分不同的责任等级并具有相应的保障措施。具有鉴别与签名措施，对对等实体进行鉴别，防止假冒，防止否认和防止抵赖。建立完善的接入控制体制，确保网络资源和服务不被非法用户访问或破坏。 设置防火墙，强化整个网络系统安全，有效而详细地记录用户进/出网络进行活动的情况，增强内部网络的保密性。对数据加密，确保数据在传输和存储过程中不会因主观因素造成数据被载移、解读、变义和破坏。2.9.7通信接口及协议2.9.7.1所提供的IEC-870-5-101、IEC-870-5-102、IEC-870-5-103、IEC-870-5-104通讯规约必须通过国家电力公司检测中心测试，并提供相应通过报告。2.9.7.2微机保护和安全自动装置的接口和协议。变电站计算机监控系统应设有与微机保护装置的通信接口,接受微机保护装置的报警和动作信号,并有向微机保护装置发送信息、对保护装置的动作行为及整定值进行查询等功能。各类微机保护测控装置采用通信接口（装置至少具有2个以态网口，1个RS485口）与间隔层网络或站控层网络连接，以实现数字通信。当微机保护装置分散布置，且其软硬件配置方式与间隔层控制采用一体化设备时，微机保护装置可与间隔层网络直接连接。2.9.7.3远动信息的传送可通过远动接口设备实现，并应满足调度端有关传输方式、通信规约及接口的要求。2.9.7.4与其它智能装置的接口方式1)变电站计算机监控系统应设置2个串行通信接口与直流系统监控装置连接。2)变电站计算机监控系统应设置1个串行通信口与消防报警装置连接。3)变电站计算机监控系统应设置2个串行通信口与站内电能量采集装置连接。4)变电站计算机监控系统应设置1个串行通信口与图像监视系统连接。5）变电站计算机监控系统应设置1个串行通信口与小电流接地选线装置连接。6)变电站计算机监控系统应设置1个串行通信口与消弧线圈自动调节系统连接。上述串行通信接口要求为12个串行通信接口。计算机监控系统与其它智能设备的通信规约要尽可能用部颁及IEC标准。计算机监控系统投标人应协调与完成各种通信协议的转换，使计算机监控系统获得所需数据。2.10监控系统主要技术指标计算机监控系统应具有的最低性能指标：1）模拟量测量综合误差≤0.5%2）电网频率测量误差≤0.01Hz3）事件顺序记录分辨率（SOE）≤2ms4）遥测信息响应时间（从I/O输入端至远动通信装置出口）≤3s5）遥信变化响应时间（从I/O输入端至远动通信装置出口）≤2s6）遥控命令响应时间（从调度主站至I/O输出端）≤3s7）就地控制命令从生成到输出的时间≤1s8）画面实时数据更新周期模拟量≤3s9)画面实时数据更新周期开关量≤2s10）控制操作正确率=100%遥控动作成功率≥99.99%11)事故时遥信年正确动作率≥99% 12)系统平均无故障间隔时间（MTBF）≥20000h（其中I/O单元模件MTBF≥50000h）13）间隔级测控单元平均无故障间隔时间≥40000h14）各工作站的CPU平均负荷率：正常时（任意30min内）≤30%电力系统故障（10s内）≤50%15）模数转换分辨率≥12位16）GPS对时精度≤1ms17）非电气量变送器输出4-20mA18）历史曲线采样间隔：1-30min，可调历史曲线日报，月报储存时间≥1年19）事故追忆事故前：5帧事故后：10帧2.11保护、测控功能2.11.135kV进线：2台保护：三段式方向闭锁过电流保护。遥测：Ia、Ib、Ic、Ua、Ub、Uc、P、Q、及线路电压测量。遥信：断路器位置、刀闸位置、远方/就地切换位置、控制回路断线、35kV配电装置操作机构的储蓄能状态等信号。遥控：断路器的分、合。各配置测控单元1台，每台装置容量：开入量≥20（要求光耦隔离接口不少于10路）开出量≥4交流采样≥22.11.235kV分段：1台保护：速断保护、两段过电流保护。测控：测量：Ia、Ib、Ic、P、Q。（三表法/两表法可选）遥信：断路器位置、刀闸位置、远方/就地切换位置、控制回路断线、保护动作、装置异常、电源消失及断路器操作机构的储蓄能状态等信号。遥控：断路器分、合。设备容量：开入量≥20开出量≥4交流采样≥22.11.3主变保护测控：35kV及6kV侧（1）保护：a.主变差动保护。1）涌流下的二次谐波制动的比率差动保护跳主变二侧开关；2）非涌流下的快速比率差动保护跳主变二侧开关；3）差动速断保护跳主变二侧开关； 4）CT断线识别和闭锁功能；b.非电量保护:主变本体重瓦斯、压力释放保护跳主变二侧开关并发信号；主变本体轻瓦斯、油位过低、主变油温过高发信号；c.各侧后备保护:复合电压闭锁（方向）过电流保护（方向电压元件取自本侧，复合电压元件取用本侧和二次侧电压的并联），应经不同时限跳35kV、6kV母联和主变二侧开关；d.主变保护装置应具备过负荷告警,按负荷启动主变压器冷却风扇功能。(2)测控：测量：主变二侧：Ia、Ib、Ic、P、Q。（三表法/两表法可选）遥信：断路器位置、刀闸位置、远方/就地切换位置、控制回路断线、35kV配电装置异常、保护动作、装置异常、电源消失及断路器操作机构的储蓄能状态等信号，并将“保护跳”动作接点接入事故总信号、保护事故报告经通讯上传。遥控：主变二侧断路器分、合。(3)设备容量：开入量≥20开出量≥4交流采样≥42.11.46kV馈出线：20回路(1)保护：速断保护两段过电流保护三相一次重合闸（可检同期或无压）(2)测控：测量：Ia、Ib、Ic、P、Q。（三表法/两表法可选）遥信：断路器位置、刀闸位置、远方/就地切换位置、控制回路断线、保护动作、重合闸、装置异常、电源消失及断路器操作机构的储蓄能状态等信号，并将“保护跳”动作接点接入事故总信号，保护事故报告经通讯上传。遥控：断路器分、合。(3)设备容量：开入量≥20开出量≥4交流采样≥22.11.56kV无功补偿电容器组：2回路(1)保护：速断保护两段过电流保护两段零序电流保护不平衡电流电压保护电容器组的过电压及欠电压保护 (2)测控：测量：Ia、Ib、Ic、P、Q。（三表法/两表法可选）遥信：断路器位置、刀闸位置、远方/就地切换位置、控制回路断线、保护动作、重合闸、装置异常、电源消失及断路器操作机构的储蓄能状态等信号，并将“保护跳”动作接点接入事故总信号，保护事故报告经通讯上传，并预留出每路电容器出线分五组自动补偿投切相关状态、信号参数显示的扩展条件。遥控：断路器分、合。(3)设备容量：开入量≥20开出量≥4交流采样≥22.11.66kV分段：1台(1)保护：速断保护两段过电流保护(2)测控：测量：Ia、Ib、Ic、P、Q。（三表法/两表法可选）遥信：断路器位置、刀闸位置、远方/就地切换位置、控回路断线、保护动作、装置异常、电源消失及断路器操作机构的储蓄能状态等信号，并将“保护跳”动作接点接入事故总信号，保护事故报告经通讯上传。遥控：断路器分、合。(3)设备容量：开入量≥20开出量≥4交流采样≥22.11.7备自投系统：完成35kV二条进线与桥开关的电源备自投功能，备自投动作信号通过“装置动作”接点接入事故总信号，同时通过另一接点上送至遥信采集装置。2.11.86kV馈出线小电流接地选线：完成6kV线路共26回路出线的接地选线告警功能并将选线信号上传主站。装置具备自适应功能。系统接地总信号提供硬接点给遥信采集，具体信息经通信处理装置上传至主站。6kV馈出线小电流接地选线装置采用双CPU同时检测功率方向和幅值的选线技术，选用型号为：HYX196-SG。2.11.9电压并列：完成35kV及6kV各两段母线PT二次电压(保护及计量为分别设置)并列功能。动作信号送出硬接点经通讯上传。并具备电压异常报警功能（低电压，不平衡电压）。2.11.10电能质量在线监测： 电能质量在线监测系统应具有数据采集、电压偏差、频率偏差、电压及电流不平衡度、谐波监视、间谐波监视、电压波动和闪变、暂态扰动监视等功能。装置具有GPS硬对时接口，可保持与远方管理中心的时钟一致。2.11.11公共测控及其它：遥测：测量35kV、6kV各段母线电压；35kV、6kV各相电压；所用变低压侧电压UA、Ub、Uc；直流母线电压、进线电流和电压、直流系统正对地电压、直流系统负对地电压等各项参数。遥信：容量≥48路遥控：容量≥6路遥测：容量DC量≥16路上面所列的各装置（保护装置、备自投装置、小电流接地选线、电压并列、电能质量在线监测、公共测控等）均应有完备的自检功能，装置异常，故障时均不应误动作，装置应具备良好的抗干扰能力，工作场所可能出现的各种干扰均不应导致装置误动，拒动，闭锁。断路器状态须检测到该开关本体。以上对各装置所列的要求为最低技术要求，并未包含所有的技术细节，供方提供的产品应符合相关的国家及行业标准，并能方便可靠地实现需方现场要求的各种功能。2.12组屏方案间隔层设备按相对集中组屏及分散设置方式：即主变（含一台6kV母线联络断路器）、35kV系统及公用部分集中组屏放在主控室(集中组屏要求：35kV进线、联络及备自投设一面保护测控屏，二台主变压器的保护及测控应各设一面保护测控屏（含一台6kV母线联络断路器），三回35kV进出线及二台主变压器计量设一面屏，公用部分设一面保护测控屏，交流所用电设一面屏，共计设六面保护测控屏)。6kV系统（6kV母线联络断路器除外）测控保护装置放在本体开关柜（现有开关柜采用更换二次仪表室面板的方式完成测控保护装置及其附件的改造，需更换的二次仪表室面板加工尺寸、面板上其它元器件及要求由招标方提供，测控保护装置、及其附件、面板材料、面板制作和面板安装均由投标方负责）。以上每面屏及屏内的装置和6kV系统测控保护装置及其附件均在投标方的供货范围内。2.13柜的技术要求2.13.1装置应有金属机箱，机箱前面应有透明面罩。柜体包括所有安装在上面的成套设备或单个组件，皆应有足够的机械强度和正确的安装方式，保证柜体在起吊、运输、存放和安装过程中不会损坏，投标人还应提供运输、存放和安装说明书，供用户使用。投标人应对柜内接线的正确性全面负责，并对所供应设备的特性和功能全面负责。在指定的环境条件下，所供应的设备的特性和功能应完全满足技术规范书的要求。柜的机械结构应能防卫：灰尘、潮湿、小动物（虫鼠），所规定的高温，所规定的低温，柜体支架的震动以及防污应符合规程标准。2.13.2柜在结构上应符合IP40防尘的要求。2.13.3为方便招标人使用和维护设备，应利用标准化元件和组件。对于那些必须按制造厂的规定才能运行更换的部件和标件，应有特殊的符号标出。2.13.4柜应前后开门，前门应配置带锁、带玻璃的单开门（门开启角度不小于135° ），左侧开门；后门为带锁的双开门；门在开闭时，不应造成装置误动作。柜底部有可封闭的电缆孔，柜前正面底侧设置一试验孔。2.13.5涂漆和防锈1)除了有色金属零件、镀锌钢件和机械精加工面以外，其他所有的外露金属零部件应该先经过除锈处理后立即涂一层底漆。投标人应保证柜内外油漆过的表面在运输，储藏和正常运行时的防腐蚀性能。在金属零件的表面涂一道底漆以形成厚度为0.04毫米到0.1毫米的干膜。在这之后接着涂两道外用调合罩面漆,使干膜的厚度达到0.127毫米到0.178毫米。底漆和罩面漆应该是同一厂家生产的。2)所有的涂漆应能经受得住机械振动以及热和油的作用而不致会出现划痕或者变软。3)柜上的涂漆应该使用合成树脂化合物喷涂成具有半光泽的表面层。2.13.6所有柜上设备应采用嵌入式或半嵌入式安装和背后接线。2.13.7柜内应有适当的照明灯。电源为AC220V，灯与门联锁。2.13.8所有柜上的接地线与接地母线的连接应至少用两个螺丝。每块柜应装有截面不小于100mm2的接地铜排，它应连接到主框架的前面，侧面和背面，接地铜排末端应装好可靠的压接端子，以备接到变电站的接地网上。所有柜上的接地线与接地铜排的连接应至少用两个螺丝。柜和设备都应该有接地端子，并用截面不小于4mm2的多股铜线连接到铜接地母线上来接地。柜应有良好的抗电磁干扰的功能，柜及柜上设备应具有抗振性。2.13.9柜内设备的安排及端子排的布置，应保证各套装置的独立性，在一套装置检修时不影响其他任何一套装置的正常运行。2.13.10柜中的内部接线应采用耐热、耐潮湿和阻燃的具有足够强度的交联聚乙烯绝缘多股铜线，一般控制导线截面积应不小于1.5mm2。TA、TV回路的控制导线截面积应不小于2.5mm2。绝缘电压水平均不应低于1000V。2.13.11导线应无损伤，导线的端头应采用压紧型联接件。投标人应提供走线槽，以便于固定电缆及端子排的接线。2.13.12交流电流和交流电压回路为试验型端子。柜内端子排的额定电流不应低于10A、电压不低于1000V，应具有隔板、编号等，对外电缆联线均应通过端子排，端子排应有足够的绝缘水平和阻燃性能，防腐，防锈。端子排应该分段，端子排应至少有10%备用端子。端子上每个接线孔一般只能接一根导线。直流电源正、负极不能接在相邻的端子上。柜内两侧后部竖直端子排架应方便电缆固定和排列。端子排应安装在柜的两侧，同柜上各套保护设备及端子排布置应保持独立性；端子排距柜、柜后框架的距离不得小于150mm，端子排末端距地面高度应大于35cm。2.13.13柜的内部和外部必须清洁，应清除内部所有杂物及内外一切污迹。2.13.14电子回路1)为了预防外部或内部的过电压引起误动作，在电子电路中应该使用金属护套带屏蔽层的电缆或绞合电缆。2)电子电路和电气回路之间在路径上应该保持合理的间隙。3)电子电路的外部连接应该用连接器进行。4)应该用电线槽进行布线， 如果采用其他的布线系统则应由招标人审批这种布线系统。5)为了防止误动作或拒动，在柜内应该有消除过电压发生的电路，交流回路和直流回路都应该有预防外部过电压和电磁干扰或接地的措施。6)每块印刷电路板应该整个涂上漆以防潮气和灰尘侵入。2.13.15每块柜及其上的装置(包括继电器、控制开关、控制回路的熔丝，开关及其他独立设备)都应有标签框，以便于清楚地识别。外壳可移动的设备，在设备本体上也要有同样的识别标记。2.13.16铭牌柜的铭牌应该固定在柜的表面或柜内显目的地方，铭牌应该用透明的丙烯酸树脂制成、铭牌为白底，其上为黑色的粗体字，并用中文标注。2.13.17柜外形尺寸800×600×2260mm(宽×深×高)。柜体颜色待定（原则上柜体的结构、外形尺寸及柜体的颜色应与直流屏相一致）。2.13.18装置机箱应采取必要的防静电及电磁辐射干扰的防护措施。机箱的不带电金属部分应在电气上连成一体，并可靠接地。机箱应满足发热元件的通风散热要求。2.13.19柜体上方要求安装不少于20组小母线支架。注：投标厂家应根据变电所的规模、应遵循的主要标准及技术要求编制详细的技术方案、系统配置清单及各分项单独报价表。3、双方工作安排3.1双方职责3.1.1招标人职责3.1.1.1负责提出监控系统硬件设备的现场布置图;3.1.1.2负责协调与监控系统互联的各个系统的接口工作;3.1.1.3负责监控系统现场设备的安装(场地准备、设备就位和电缆敷设);3.1.1.4参加设计联络会、出厂验收,并负责现场验收。3.1.2投标人职责3.1.2.1负责监控系统的详细设计和集成组态；3.1.2.2负责开通监控系统与调度端以及与微机保护装置的通信；开通与其它厂家智能设备的数据通信。根据招标人提供的规约实现信息接入，保证数据接收及传送的正确性，在工厂验收前，通过投标人的仿真测试。3.1.2.3负责提供投标范围内所有硬件设备以及这些设备之间的通信联接线缆。3.1.2.4负责提供监控系统运行所需要的软件,如系统软件、支撑软件及招标人所要求的应用软件,所有软件均是最新版本的正版软件。3.1.2.5负责提供系统供电、接地、设备布置等所需要的资料;3.1.2.6负责召开设计联络会;3.1.2.7负责对招标人专业人员的技术培训(包括硬件、软件的维护及运行培训),并提供必要的工作场地;3.1.2.8负责工厂试验验收、指导现场安装、负责现场调试,参加现场验收;3.1.2.9负责提供供货范围内所有设备的文件资料和运行维护手册;3.1.2.10负责监控系统设备的运输和保险; 3.1.2.11负责监控系统在保证期内的正常运行;3.1.2.12保质期以后应招标人要求,协助招标人对所供系统进行扩容升级、增加功能等工作,并优惠提供最新开发的应用软件。3.1.2.13投标的设备参数或配置接线有变化时,应及时书面通知招标人,否则由此引起的一切后果将由投标人承担。3.2设计联络和培训3.2.1设计联络投标人应在设计联络会召开前一周,提交给招标人需要确认的图纸和资料。设计联络会议内容为:(1)确认监控系统的详细设计方案及供货清单;(2)确认监控系统的具体功能;(3)确认监控系统数据库容量、结构及生成定义;(4)讨论/确定画面格式;(5)讨论/确定培训计划;(6)讨论/确定工程进度要求;(7)讨论/确定工厂验收计划;(8)讨论/确定现场安装计划要求;(9)讨论/确定现场验收计划。3.2.2培训投标人负责对招标人技术人员及运行、维护人员的培训。招标人将选派技术人员在投标人工程师的指导下参加监控系统培训。培训内容为监控系统的系统结构、设计原理、设备接口、数据库接口、网络接口、现场安装、调试、维护、故障诊断等,并参加监控系统生成工作,主要包括生成监控系统数据库、画面及报表制作、监控系统应用软件的使用等等。经过培训的技术人员应能熟悉监控系统的运行,并能进行一般的维护,能够应用投标人提供的软件包独立地修改和生成系统画面及表格。3.3资料和图纸为了确保监控系统施工图设计、验收、安装、投运和维修以及进一步开发的需要,投标人应提供监控系统所有设备的图纸、技术文件、用户手册、维护手册等资料,除纸质文件外同时提供电子文档，并对所提供的全部技术资料的准确性负责。3.3.1资料和图纸内容·全部设备的配置和构成图,包括系统配置、功能框图、逻辑电路图纸、安装尺寸图和基础图等;·全部设备的技术说明书,包括型号、技术特点和性能参数等;·所有主要部件和连接电缆的连线图;·设备和机柜的布置和连线图;·设备连接的详细端子图;·所有软件的说明书;·备品备件清单;·所有软件的使用手册;·设备的安装手册;·诊断维护手册; ·培训教材;·设备的例行试验报告;·设备的出厂检验报告。3.3.2资料和图纸提交进度投标人负责在合同签字生效后三周内提供所供设备的配置图和有关技术资料;设备出厂时应随装箱提供设备安装的所有资料。3.4工厂检验(FAT)和现场试验验收(SAT)3.4.1工厂检验(FAT)根据本招标书引用标准的有关规定及功能要求和技术要求,在设备出厂之前,必须对SCADA系统设备进行FAT（工厂检验）。投标人应提供FAT测试大纲供招标人认可。招标人将派技术人员到投标人的工厂进行监控系统设备的FAT。工厂检验的要求为:所有硬件设备同时投入运行,连续运行72小时,测试合同技术规范的功能和技术性能指标以及合同的FAT条款、FAT测试大纲全部满足要求。FAT的测试报告需有双方技术人员签字才能生效。3.4.2现场试验验收(SAT)现场验收应在所有设备安装调试完毕,且设备准备投入试运行时进行,该试验应在投标人工程师参加并指导下由招标人完成。SAT的测试报告需有双方技术人员签字才能生效。3.5投标人应填写系统功能及主要技术特点表和技术性能差异表其内容和形式见附件1、附件2和附件3。4、质量保证和试验4.1质量保证4.1.1投标的系统、设备及元器件应是全新的。测控单元及相关设备应通过国家电力行业认证机构检验合格，并提供产品的鉴定证书。4.1.2投标人应保证制造过程中的所有工艺、材料等（包括投标人的外购件在内）均应符合本规范书的规定。若招标人根据运行经验指定投标人提供某种外购零部件，投标人应积极配合。4.1.3投标人应遵守本技术规范书中各条款，并具有经过国家认证的ISO9000、GB/T1900质量保证体系。4.1.4柜内的各种元件,应选择具有生产许可证的专业制造厂家的产品。4.1.5投标人从其他厂商采购的软件和设备，一切质量问题由投标人负责。4.2型式试验投标人应提供投标产品的型式试验报告,并在下列任一情况下,装置须进行型式试验。1、新设计投产的装置(包括转厂生产),在鉴定前应进行新产品定型的型式试验。2、连续生产的装置,应每4年对出厂检验合格的装置进行一次型式试验。3、当改变制造工艺或主要元件,而影响装置的性能时,均应对首批投入生产的合格品进行型式试验。4．3出厂试验每套装置均应进行出厂试验,经质量检验部门确认合格后方能出厂, 并应具有证明产品合格的出厂证明书。4.4试验项目：型式试验和出厂试验的项目见表4.1表4.1计算机监控系统出厂检验及型式检验项目表序号试验项目试验分类出厂型式1外观结构检查DD2性能检测试验DD3功率消耗测试DD4低温试验D5高温试验D6直流电源电压波动影响试验D7副射电磁场干扰试验D8快速瞬变干扰试验D9脉冲群干扰试验D10静电放电试验D11冲击电压试验D12绝缘电阻试验DD13介质强度试验DD14湿热试验D15温度贮存试验D16热稳定试验D17动稳定试验D18振动试验D19冲击试验D20碰撞试验D21动模试验D22I/O单元的性能试验（包括信号输入检查、命令输出检查和模拟量测量精度测试等）D23系统功能试验（包括标书描述的各项功能检查）D24冗余设备切换试验D25系统CPU和网络负荷率试验D26时钟同步系统对时精度试验D27与各级调度通信模拟试验D28与保护通信模拟试验D29系统的人工启动和启动试验D30网络通信测试D31数据采集系统测试和精度测试D 32显示器画面完备性检查，响应时间和刷新同期测试D33告警系统测试（包括系统自诊断异常告警）D34系统自诊断测试D4.5现场试验及调试系统设备运到工地,招标人现场指导安装并负责调试。在调试过程中,若发现设备存在元器件损坏或不正常工作情况，投标人应免费负责更换。5.包装、运输和储存5.1设备制造完成并通过试验后应及时包装,不能及时包装的应采取切实有效的保护,确保其不受污损。5.2所有部件经妥善包装或装箱后,在运输过程中应采取相应的防护措施,以确保各零部件在运输过程中不致遭到损坏、丢失、被盗、变形、受潮和腐蚀。5.3在包装箱外应标明招标人的订货号、发货号。5.4包装箱上应有明显的包装储运图示标志(按GB191)。5.5整体产品或分别运输的部件都要适合运输和装载的要求。5.6随产品提供的技术资料应完整无缺。 附件1监控系统功能及主要技术特点和参数表投标人应如实填写下表名称主要技术特点和参数35kV变电站计算机监控系统主要技术特点：技术参数：附件2主变保护功能及主要技术特点和参数表投标人应如实填写下表保护装置名称主要技术特点和参数差动保护主要技术特点：技术参数：非电量保护主要技术特点：技术参数：复合电压过流保护主要技术特点：技术参数：零序过流保护主要技术特点：技术参数：零序过压保护主要技术特点：技术参数：附件3技术性能偏差表投标人应将所投标系统的所有技术性能偏差如实填写在下面空栏里序号项目规范书所要求的技术性能和技术参数投标人所提供系统的技术性能和技术参数备注 附件4投标人应提交的资料：1.投标人在投标书中应提供下列资料，但不仅限于下列资料。*计算机监控系统配置图及配屏图。*计算机监控系统设备供货表。包括：计算机监控系统及配套设备的型号、技术参数、数量以及软件配置清单。*计算机监控系统实现的功能，以及各项技术指标。*计算机监控系统的接口能力，能接口的规约。*计算机监控系统及配套设备的分项报价表。*投标系统的供电电压、耗电量（kW），以及对环境、电源、接地、和其它方面的要求。*投标系统选用的标准。*投标系统的防干扰措施。*在正常使用情况下，投标系统的使用期限。*投标系统与本技术规范书的差异对照表2.保护装置应提供下列资料:─型式试验报告─谐波性能试验─供货记录及运行情况总结对每套装置至少提供下列资料:─保护型号─制造商名称─产地─应用和设计资料─主要特性─整定范围─产品说明书和运行维护手册─对通讯接口要求─对TA、TV的要求─最大允许交流电流值·连续运行·一秒值─最大允许交流电压值·连续运行·1分钟值─交直流回路功耗─保护动作时间和返回时间─精度─保护输出接点容量（包括跳闸和信号回路）·最大运行电压·连续运行电流 ·触点容量─保护柜外形及安装尺寸3.投标人应开列专用的维修工具和必要的仪器仪表（包括型号、数量等），以满足系统的维护及测试需要。其价格单独列出，并包括在设备的基价内。这些设备应是全新的和新式的产品，并应提供完整的资料。专用的维修工具和必要的仪器仪表表序号设备名称型号规格单位数量4.备品备件（1）投标人应提供必要的备品备件，其价格单独列出，并包括在设备的基价内。（2）在设备使用寿命期间，投标人应保证备品备件的及时供应。（3）所有备品备件应当是新的，必须能与原件相互替换。（4）合同订购的全部备品备件，应随设备一并运抵目的地。备品备件应有合格的单独包装，并注明“备品”字样。备品备件表序号设备名称型号规格单位数量袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈'
